Разборка и сборка раздаточной коробки chevrolet niva

Зачем включать блокировку?

Вся причина в том, что здесь есть межосевой дифференциал, который просто не позволит вам переключиться с повышенной на пониженную и обратно. Зачем вообще нужна пониженная передача?

Первая пониженная передача – это как бы половина первой повышенной, то есть если вы переключитесь на вторую пониженную, вы получите первую повышенную.

Как правило, пониженная передача создана для бездорожья. При включенной пониженной ехать нужно и желательно резко не газовать, потому, что колеса в этот момент получают большую нагрузку и могут сделать роковую ямку, которая не даст вам двигаться дальше.

В данном случае, автомобиль позволяет прочувствовать движение колес и если они начнут зарываться, то вы сразу это поймете по хаотическому движению. В данном случае, если вовремя заметить, что автомобиль начинает буксовать, можно что-то предпринять, чтобы избежать засады, например, изменить траекторию движения.

Стоит обратить внимание на то, что если вы едете по глубоким лужам или вязкой грязи, то ни в коем случае не нужно резко переключаться на вторую пониженную, так как автомобиль при повышении крутящего момента, может просто «захлебнуться», а значит, ему станет тяжело и он просто заглохнет в самый неподходящий момент. Если же вы едете, например, на третьей пониженной и чувствуете, что автомобилю становится тяжело, то следует незамедлительно переключиться на вторую или даже на первую, что также не заглохнуть в самом опасном месте

Если же вы едете, например, на третьей пониженной и чувствуете, что автомобилю становится тяжело, то следует незамедлительно переключиться на вторую или даже на первую, что также не заглохнуть в самом опасном месте.

При включении блокировки, как правило, оба моста работают на 50%, то есть трудится одно колесо на переднем и одно на заднем мосту.

К примеру, вопрос как пользоваться раздаткой на Ниве Шевроле актуален, когда ваш автомобиль начал буксовать и при выключенной блокировке. В данном случае буксуют те колеса, которые как раз таки застряли и в итоге они зарываются еще больше. При включенной блокировке те колеса, которые не забуксовали, начинают работать и тем самым вытаскивают автомобиль из грязи или же ледового покрытия.

• Распределяет крутящий момент между мостами, позволяя им вращаться с разной скоростью.
• При необходимости блокирует межосевой дифференциал, предотвращая пробуксовку колес.
• Позволяет менять передаточное число, увеличивая крутящий момент.

Стоит отметить, что на отечественных внедорожниках раздатка («Нива Шевроле» в том числе) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично, в зависимости от положения рычага переключения в салоне. Чтобы подключить переднюю ось, используется цепная передача.

А еще интересно: Тихая Нива — это теперь возможно — ЗА БАРАНКОЙ — медиаплатформа МирТесен

Иногда случается, что блокировка заклинивает – ее невозможно выключить даже при полной остановке автомобиля. Ситуация довольно распространенная для «Шевроле Нивы». Как ее решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем блокировку дифференциала.

Часто можно столкнуться с заблуждением следующего типа: переключение задней ручки может повысить мощностные характеристики мотора. Но это неправда. Она служит для того, чтобы сменить передаточное число между мотором и колесами. При увеличении его увеличатся тяговые усилия на колесах. В раздаточном механизме существует также понижающий редуктор.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Вот его работу и можно контролировать посредством задней ручки. При переключении рычага назад мы будем иметь передаточное число в виде 2,135 – это и есть пониженная передача. Включение такой передачи на понижение рекомендуется производить только тогда, когда машина стоит, и выжато сцепление. Несмотря на то, что руководство такого ограничения не содержит, новичкам и неопытным водителям «Нив» не рекомендуется производить переключение во время движения, так как раздаточный механизм «Нивы» не снабжен синхронизатором.

Центровка раздатки Нивы

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

А еще интересно: Охлаждающая жидкость для нивы 21214. Применяемые (эксплуатационные) жидкости и заправочные объёмы

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

• один человек садится на место водителя, авто поднимают вместе с ним;
• блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
• необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
• второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
• человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
• в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Раздаточная коробка Нивы. Способы устранения вибрации

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10. Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19. Маслоотражатель сальника; 20. Фланец вала привода заднего моста; 21. Вал привода заднего моста; 22. Упорное кольцо подшипника; 23. Корпус дифференциала; 24. Шестерня привода заднего моста; 25. Сателлит; 26. Ось сателлитов; 27. Стопорное кольцо оси сателлитов; 28. Пружинная шайба; 29. Ведомая шестерня; 30. Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37. Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

Трансмиссия

Устройство трансмисси

1, 3 – Передний привод колёс; 2 – передний мост; 4 – сцепление; 5 – коробка передач; 6 – передний карданный вал; 7 – промежуточный вал; 8 – раздаточная коробка; 9 – рычаг переключения передач раздаточной коробки; 10 – рычаг блокировки дифференциала;	11 – задний карданный вал; 12 – задний мост; I – дифференциал разблокирован; II – дифференциал блокирован; III – включена низшая передача; IV – нейтральное положение; V – включена высшая передача

Технические характеристики трансмиссии

Автомобиль «Нива» – полноприводный, т.е. ведущими являются все колеса. Полный привод – постоянный: крутящий момент от двигателя всегда передается сразу на обе оси (мосты не отключаются). Такая схема повышает проходимость автомобиля, одновременно снижая нагрузки на узлы трансмиссии, но несколько увеличивает расход топлива.

Передний и задний мосты связаны через межосевой дифференциал, позволяющий передним и задним колесам вращаться с разными угловыми скоростями в зависимости от траектории и условий движения. Межосевой дифференциал расположен в раздаточной коробке и аналогичен межколесным дифференциалам, расположенным в переднем и заднем мостах. Однако, в отличие от них, межосевой дифференциал можно принудительно блокировать (рычаг блокировки находится на тоннеле пола). При этом передний и задний карданные валы становятся жестко связанными между собой и вращаются с одинаковой частотой. Это значительно повышает проходимость автомобиля (на скользких подъемах, в грязи, снегу и т.п.), но ухудшает управляемость и увеличивает износ деталей трансмиссии и шин на покрытии с хорошим сцеплением. Поэтому блокировку дифференциала можно использовать только для преодоления сложных участков и на небольшой скорости. Для предупреждения водителя о включенном режиме блокировки служит контрольная лампа на панели приборов.

Включать блокировку дифференциала можно при движении автомобиля, если колеса не буксуют. Блокировка межосевого дифференциала не избавляет автомобиль от опасности «диагонального вывешивания», когда одно из колес на каждой оси теряет сцепление с грунтом – в этом случае подсыпают грунт под вывешенные колеса или подкапывают его под остальными.

Для увеличения крутящего момента, подводимого к колесам, служит низшая передача в раздаточной коробке, ее передаточное число – 2,135. Высшая передача, предназначенная для нормальных условий движения, имеет передаточное число 1,20. Таким образом, водитель может использовать один из двух рядов передаточных чисел – с высшей или низшей передачей в раздаточной коробке. Суммарные передаточные числа «верхнего» ряда (с I по V передачу) – 4,40; 2,52; 1,63; 1,20; 0,98, «нижнего» – 7,82; 4,47; 2,90; 2,13; 1,75. Низшую передачу в раздаточной коробке включают перед преодолением заснеженных, песчаных участков, крутых подъемов, при буксировке грузов и т.п., когда ощущается недостаток тяги двигателя или для движения с очень малой скоростью. Включать низшую передачу в раздаточной коробке необходимо заранее, на стоящем автомобиле, так как муфта переключения передач не имеет синхронизаторов. Высшую передачу при некотором навыке удается включить и при движении со скоростью не выше 30–35 км/ч, однако, если есть возможность, лучше снизить скорость или остановиться.

Автомобиль с постоянным полным приводом предъявляет особые требования к шинам. Они должны быть одинаковы не только по размеру, но и по степени износа. Разные радиусы качения шин вызовут повышенный износ дифференциалов при обычных условиях движения, а при включенной блокировке — повышенный износ других деталей трансмиссии и пробуксовку колес.

Видео

Снимаем раздаточную коробку

Если раздатка нуждается в ремонте или замене, то необходимо поступать следующим образом:

1. Накладка около рычагов.
2. Рычажные ручки необходимо отвернуть.
3. Накладку с резинками из-под рычагов нужно удалить.
4. После проделанной манипуляции, откроются 2 провода, их следует отсоединить.
5. Два кардана с приводом от коробки передач, которые находятся под днищем, нужно отсоединить.
6. Контргайку со спидометра нужно свернуть и его вытянуть.
7. Болты для отсоединения раздаточной коробки откручиваются.

Коробку нужно снять аккуратно с крепежей, предварительно подставив под нее опору, иначе она может упасть с высоты.

Видеоматериалы того, как делается ремонт раздатки Нивы 21213 своими руками, можно легко найти и посмотреть в Интернете.

Источник

Разбираем раздаточную коробку на Chevrolet Niva меняем подшипники и устраняем вибрацию – пошаговая инструкция.

Теперь перейдем к устранению вибрации в нашей раздаточной коробке, для этого:

1. Снятую раздаточную коробку ложем на стол или верстак и откручиваем кронштейн с подушкой.
2. Откручиваем верхний лючок.
3. Заглядываем туда, видим, что масло уже израсходовало свой потанцеал.
4. Далее нам необходимо открутить хвостовики. Один расположен сзади и два спереди. Это сделать довольно таки проблематично.
5. Для этого нам нужно поставить раздатку в режим блокировки, оттянув этот рычаг до предела вперед.
6. Откручиваем верхний рычаг для удобства и при помощи монтажки блокируем раздатку.
7. Теперь можно переходить к нашим хвостовикам. Откручивать их в одного — это действительно тяжелая работа. Я делал это при помощи тисков. когда раздатка в режиме блокировки зажимал один из хвостовиков, а с другой стороны ослаблял гайки. Потом перевернув раздаточную коробку зажимал с другой стороны хвостовик и ослаблял гайки. Вот таким вот образом я их и снял.
8. Сняв хвостовики начинаем разглядывать сальники. В нашем случае сразу невооруженным глазом видно, что они подтекают, поэтому нам потребуется их в процессе ремонта заменить.
9. Откручиваем заднюю крышку раздаточной коробки и снимаем ее.
10. Снимаем штопорные кольца с подшипников.
11. Теперь откручиваем гайки с валов. Их мы откручиваем тем же способом что и хвостовики.
12. Вытаскиваем верхний вал.
13. Откручиваем стопор – вилки и потихоньку вытягиваем вал не теряя пружинный шарик.
14. Переворачиваем раздаточную коробку и снимаем верхнюю крышку.
15. Снимаем вторую крышку, предварительно открутив датчик с нее.
16. Далее вот эту крышечку снимаем.
17. Смотрим тоже вал здесь пружинка и шарик.
18. Убираем вал и откручиваем остальные гайки.
19. Снимаем крышку, только не забывайте снять стопор с подшипника.
20. Вот у нас все доступно к осмотру и последующей замене. В нашем случае мы поменяли подшипники, это делается совсем несложно, если вы смогли разобрать самостоятельно раздаточную коробку, то и с заменой подшипников я думаю без труда справитесь и сами.

После того, как мы заменили подшипник начинаем собирать раздаточную коробку. Сборка осуществляется в обратной последовательности, но важный момент: необходимо зачистить все прилегающие поверхности от старого герметика и нанести на них новый.

Выбор конструкции крепления

Конструкция может быть двух разных вариантов:

1. С разборным подрамником на основе болтов. Тогда можно будет осуществлять ремонт крепежей без демонтажа устройства. Такую раздатку можно установить к лонжеронам, что снизит риск повреждений в процессе движения. Но недостаток в том, что болты придется постоянно подкручивать.
2. Можно собрать конструкцию подобно заводской. Фиксация будет надежной, но осуществлять ремонт без демонтажа коробки не получится. К тому же, коробку придется крепить непосредственно к днищу, поэтому могут возникнуть проблемы с основанием.

Инструменты и материалы

Потребуются следующие инструменты:

• болгарка;
• дрель и сверла;
• линейка;
• штангенциркуль;
• молоток;
• кернер.

Также нужно подготовить материалы:

• лист стали 0,4 см 52×35 см;
• уголок 3,5×3,5 см — 70 см;
• уголок 7×5 см — 40 см;
• уголок 7×7 см — 40 см;
• швеллер №16 – 73 см.

Еще необходимы болты различных размеров для соединения.

Чертежи для изготовления

Чертежи можно посмотреть на следующих фото:

Согласно чертежам, нам нужно выполнить заготовки для базовой конструкции. Делают следующее:

1. Обрабатывают кромку швеллера. Используя болгарку, выпиливают окна и делают продолговатые надрезы большой УШМ, и поперек – малой. Резы необходимо закончить за 0,8 см от края, поскольку это расстояние такое же, как и у стен боковин соединений. Вырезав окна, оформляют контуры и снимают фаски. Делают отверстия.
2. Используя уголок, осуществляют монтаж крепежей к лонжеронам. В изделиях необходимо заранее проделать отверстия для болтов.
3. Теперь используют болты для монтажа стального листа к подрамнику. Чтобы осуществить слив масла, в пластине вырезаются соответствующие окна.

Снятие коробки

Для демонтажа коробки делают следующее:

1. Переключают все рычаги в нейтральное положение. Затем снимают облицовку на обвивке, покрытия люков и рукоятку рычагов.
2. Отсоединяют гибкий вал на приводе спидометра. Переворачивают карданные валы и отсоединяют фланцы.

Демонтаж старых креплений

Для демонтажа нужно сделать следующее:

1. Откручивают гайки болтов на боковых креплениях опор.
2. Снимают кронштейны и прокладки.
3. Каждую из регулировочных прокладок помечают таким образом, чтобы было понятно, куда их возвращать при установке новых креплений.

Монтаж новых креплений

1. Примеривают конструкцию относительно лонжерона, отмечают точки для креплений и проделывают два отверстия.
2. Ослабляют крепеж раздаточной коробки. Закрепляют подрамник (понадобится 4 болта). Вставляют пластины для усиления и затягивают гайки.
3. Демонтируют крепление для подвесок с одной стороны раздаточной коробки. Теперь кронштейн подвески нужно перевернуть и установить на него подрамник. Закрепляют конструкцию при помощи болта. То же самое проделывают и с другими креплениями.

Принцип работы

Раздаточная коробка Нива Шевроле:

1 – ведомая шестерня; 2 – подшипники дифференциала; 3 – пружинная шайба; 4 – стопорное кольцо; 5 – муфта блокировки дифференциала; 6 – зубчатый венец корпуса дифференциала; 7 – зубчатый венец вала привода переднего моста; 8 – подшипник вала привода переднего моста; 9 – маслоотражатель; 10 – грязеотражатель; 11 – вал привода переднего моста; 12 – фланец; 13 – сальник; 14 – пробка отверстия для слива масла; 15 – ведомая шестерня привода спидометра; 16 – ведущая шестерня привода спидометра; 17 – пробка отверстия для заливки и контроля уровня масла; 18 – передняя крышка раздаточной коробки; 19 – роликовый подшипник промежуточного вала; 20 – кронштейн подвески раздаточной коробки; 21 – крышка подшипника ведущего вала; 22 – упорное кольцо подшипника; 23 – подшипники ведущего вала; 24 – шестерня повышающей передачи; 25 – ступица муфты переключения передач; 26 – муфта переключения передач; 27 – картер раздаточной коробки; 28 – шестерня понижающей передачи; 29 – втулка шестерни низшей передачи; 30 – вал ведущий; 31 – задняя крышка; 32 – шариковый подшипник промежуточного вала; 33 – промежуточный вал; 34 – корпус дифференциала; 35 – упорная шайба шестерни привода заднего моста; 36 – подшипник вала привода заднего моста; 37 – шестерня привода заднего моста; 38 – сателлит; 39 – ось сателлитов; 40 – стопорное кольцо оси сателлитов; 41 – ось подвески раздаточной коробки; 42 – пружинная шайба; 43 – шестерня привода переднего моста.

Как устроена раздатка

• Данное устройство закреплено на нескольких кронштейнах, к полу кузова автомобиля. Детали, находящиеся в коробки состоят из алюминиевого сплава, которые соединены между собой гайками со шпильками.
• Верхняя часть картера оборудована специальным люком, который закрывается стальной крышкой. В пространстве между картером и крышкой располагаются картонные прокладки.
• Все имеющиеся в ней валы уплотнены манжетами, которые изготавливаются из резинометаллического материала. Так же кольцами из резины уплотнены такие элементы как: Блокировка дифференциала, шток вилки переключения передач, датчик скорости, а также валик привода
• На паре шариковых подшипниках установлен ведущий вал, а в картере и в гнездах передней крышки размещаются наружные кольца.

Видеоинструкция по ремонту раздатки Нивы 21213

Ваз-21213 остается самым любимым и актуальным автомобилем у водителей, что предпочитают экстремальный тип езды. Будь-то охота в лесной местности или рыбалка, путь к которой проходит по сплошному бездорожью или пескам, если раздаточная коробка в порядке, а состояние автомобиля оптимальное, то можно быть уверенным, что советский «вездеход» не подведет. Там, где иностранные джипы типа Митсубиси или Ниссана могут сесть на дно, отечественный ВАЗ-21213, пусть с трудом, хрипом и тряской, но выгребет из любой ямы и отделается легким испугом. Связана такая сверхпроходимость не с тем, что отечественные конструкторы более умны или опытны, просто автомобиль производился с учетом «особенностей» наших дорог и заранее были учтены все нюансы. Данную модель автомобиля не относят к классу комфортабельных, но и производилась данная модель не для удобства, а для высокой проходимости.

Главное достоинство представителя отечественного автопрома в том, что раздаточная коробка на нем практически неубиваема. Она может долгое время находиться в эксплуатации и с ней почти ничего не случится. Однако мы знаем, что вечного ничего нет, и со временем ее нужно будет ремонтировать или менять. Так как ВАЗ-21213 – автомобиль неприхотливый, выполнить все необходимые работы на нем можно самостоятельно.

Делать ремонт раздаточного угла на Ниве, можно с несколькими целями. Для лучшей езды автомобиля, ее придется центрировать, если цель другая – снять. Эти два момента рассмотрим подробнее далее в нашей статье.

Эксплуатация автомобиля в разных режимах

Пониженная передача включается в том случае, когда необходимо увеличить крутящий момент. Примером может служить движение вверх по крутому склону или проезд по вязкому грунту. Для преодоления труднопроходимых участков включается блокировка. Чтобы добиться более четкого и фиксированного включения, нужно дождаться момента пробуксовки, а затем при выключенном сцеплении перевести рычаг влево. В состоянии блокировки можно перемещаться только на ограниченное расстояние со скоростью не более 40 км/ч.

В качестве примера можно смоделировать ситуацию. Для преодоления препятствия в виде большой лужи следует остановиться и включить пониженную передачу. Блокировка уместна, если присутствуют неровности и колейность. Без необходимости блокировать дифференциал не рекомендуется, так как часто возникают проблемы с разблокированием. Если случилась такая ситуация, необходимо начать движение задним ходом и одновременно пытаться перевести рычаг в правое положение.

Диагональное вывешивание автомобиля приведет к тому, что свободные колеса будут вращаться, а машина останется без движения. В таком случае предусмотрена блокировка, которую можно включить в режиме повышенной передачи. Следует отметить, что при преодолении крутых спусков, рекомендуется применять торможение двигателем. Если поверхность покрыта грязью или снегом, то выбирается режим первой пониженной передачи.

Неисправности раздаточных коробок ВАЗ

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом. Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

• вибрацию по кузову на различных скоростях при движении авто;
• вибрацию в момент трогания автомашины с места;
• шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
• тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:

1. Задержки при подключении переднего привода.
2. Перегрев раздаточной коробки.
3. Высокий расход трансмиссионного масла.
4. Спонтанное отключение переднего моста.

Порядок действий:

1. Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
2. Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
3. Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
4. Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
5. Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.

Раздаточная коробка Нива 21213

Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:

• первую – с передаточным числом 1,2;
• вторую, пониженную – с числом 2,135;
• нейтраль.

21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:

• 1 – 4,4;
• 2 – 2,52;
• 3 – 1,63;
• 4 – 1,2;
• 5 – 0,98.

При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):

• 1 – 7,83;
• 2 –4,48;
• 3 – 2,90;
• 4 – 2,14;
• 5 – 1,75.

По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.

Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.

Сборка и разборка раздаточной коробки «Нивы»

Нередко автовладельцев интересует не только вопрос снятия раздаточной коробки, но и ее правильная разборка. Как же разобрать ее на «Ниве»? Прежде всего, промойте устройство и слейте с него все масло. Затем закрепите раздатку на стенде и ослабьте крепежные гайки фланцев ведущего вала и вала привода мостов (переднего и заднего). Также открутите крепежные гайки и снимите в сборе картер привода переднего моста (вместе с крышкой, рычагом, вилкой, муфтой блокировки дифференциала и валом привода переднего моста).

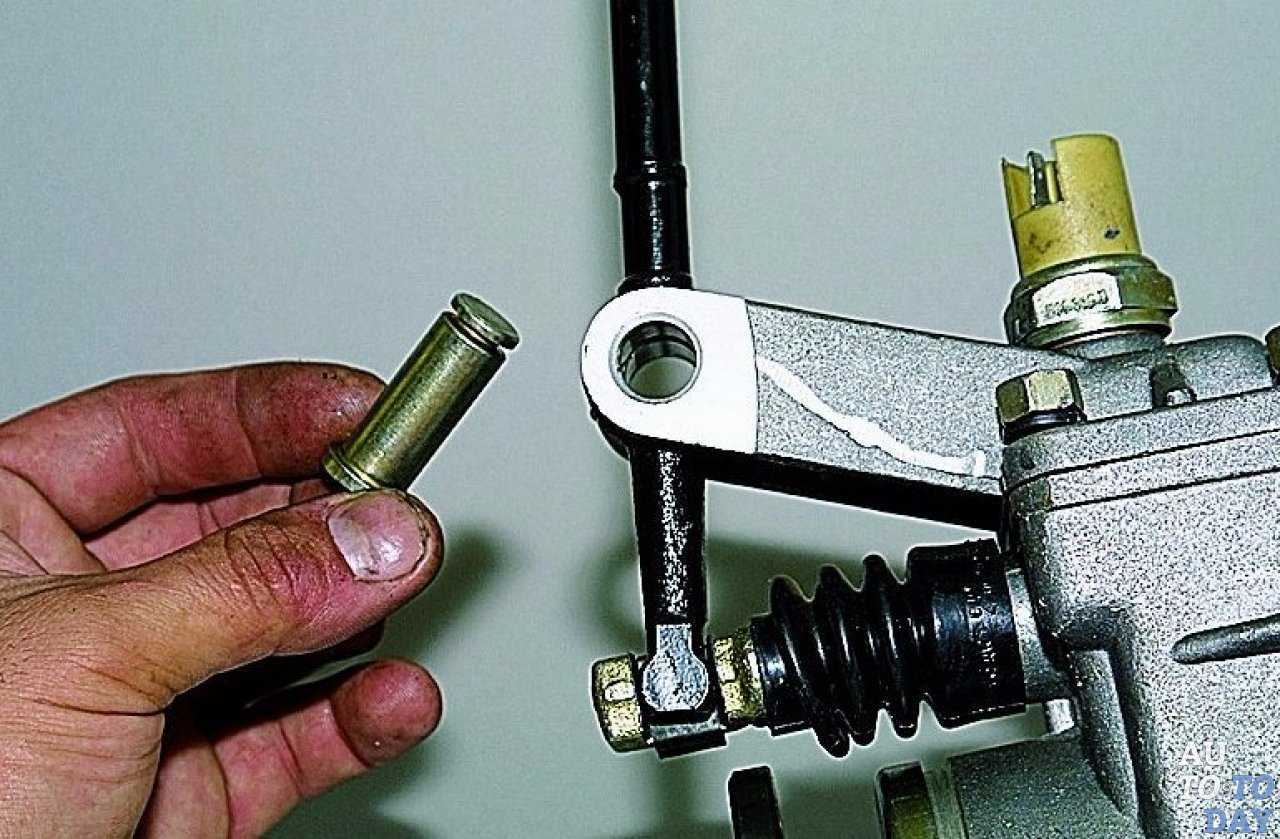

После этого выполняется демонтаж привода спидометра, вместе с ведомой шестерней. Снимите стопорную шайбу, вытащите ось и снимите рычаг блокировки дифференциала. Следом демонтируйте крышку картера привода переднего моста и достаньте пружину и шарик фиксатора.

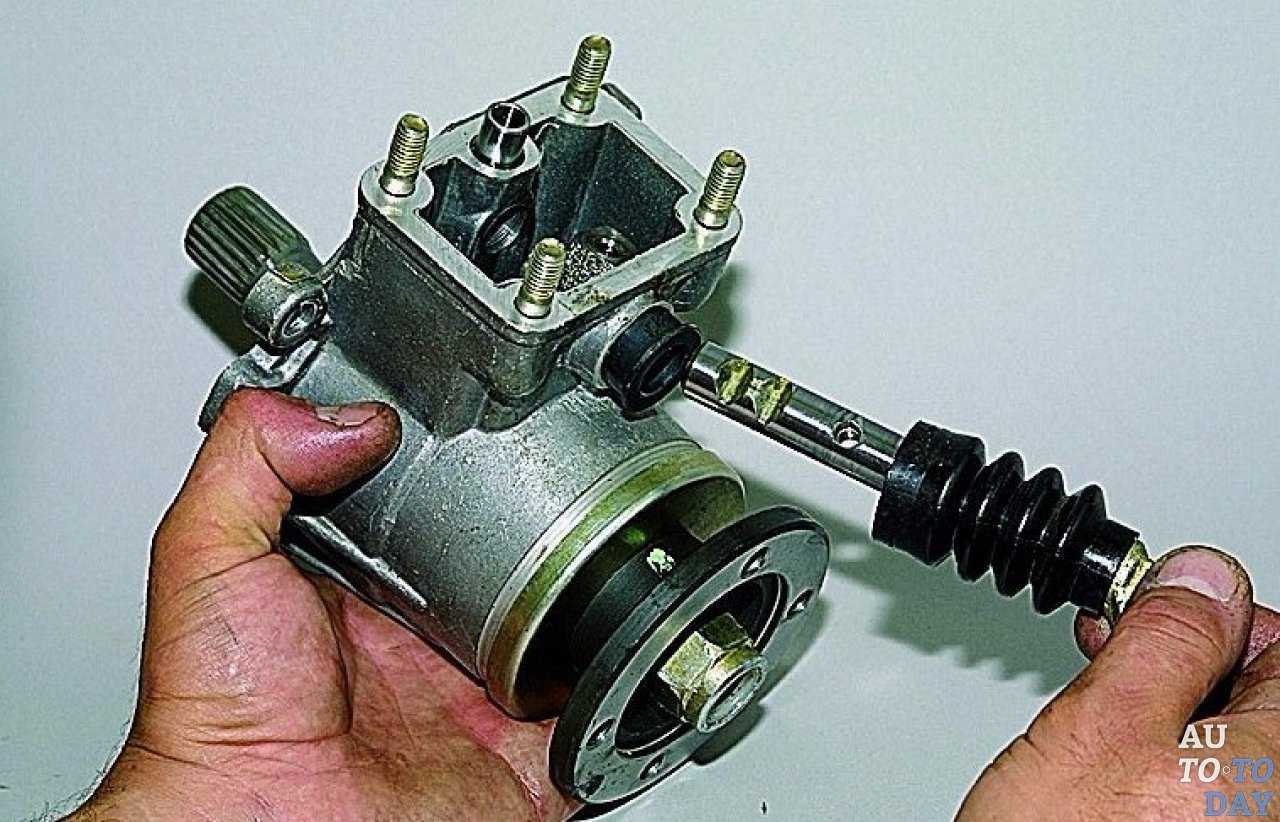

Теперь открутите стопорный болт вилки блокировки дифференциала и выньте сам шток, а также вилку и муфту блокировки.

Также необходимо снять заднюю крышку (вместе с валом привода заднего моста) и фланцы ведущего вала, а также валов привода переднего и заднего мостов.

Следующим шагом при разборке раздатки «Нивы» является изъятие вала привода переднего моста из картера (вместе с ним достают подшипник, упорное кольцо и маслоотражатель). Также в сборе извлекается и вал привода заднего моста из задней крышки.

После этого снимаем крышку переднего подшипника ведущего вала и крышку смотрового люка, следом за которым демонтируется кронштейн рычага переключения передач (вместе с самим рычагом) и изымается штопорная шайба. Сняв шайбу, вы сможете вынуть ось и снять рычаг.

Дальше следует отвернуть стопорный болт вилки муфты переключения передачи, аккуратно вынуть шток вилки и детали фиксатора (гнездо фиксатора следует закрыть пальцем). Затем, вместе с дифференциалом, снимается передняя крышка и монтируется установочное кольцо подшипника дифференциала.

Теперь следует изъять установочные кольца с задних подшипников ведущего и промежуточного валов и достать оба вала из картера раздаточной коробки.

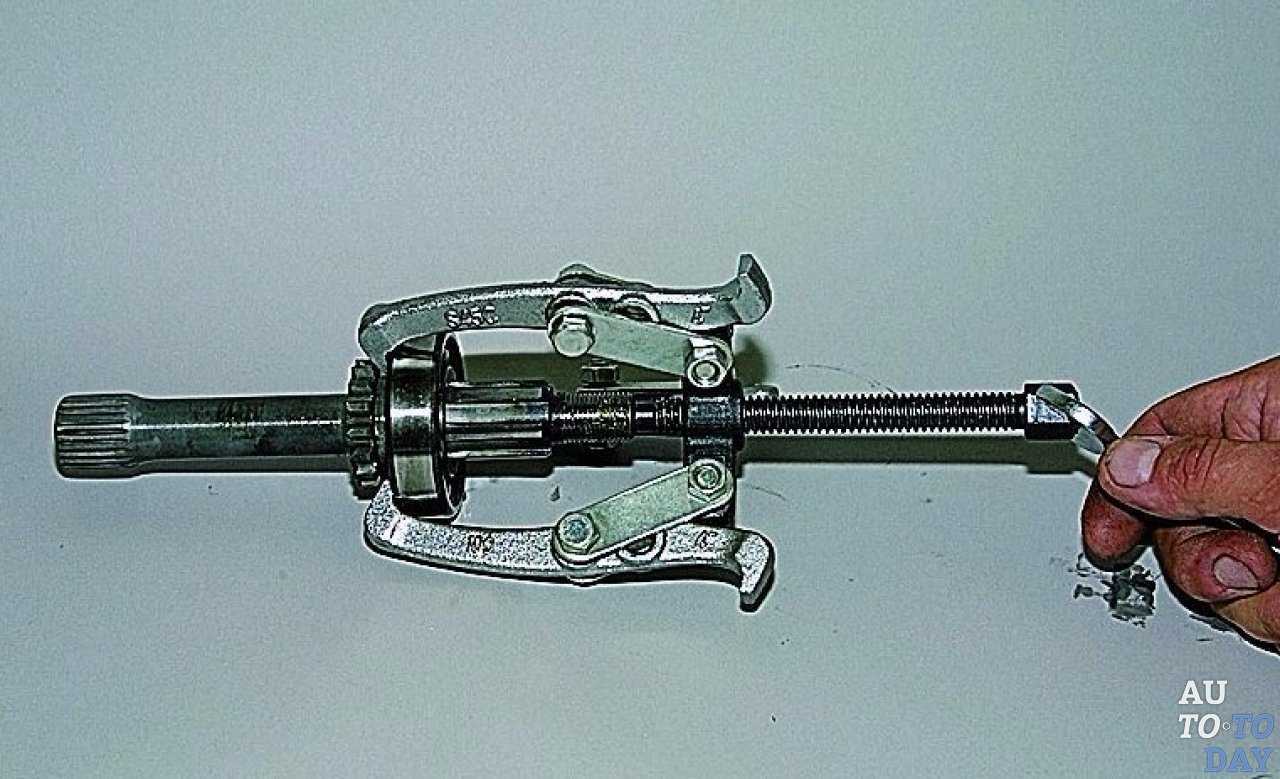

Зажмите в тисках ведущий вал и снимите упорное кольцо и задний подшипник, используя для этого специальный съемник. Следом за ними достаньте с ведущего вала шестерню низшей передачи (вместе с втулкой), муфту переключения передач, ее ступицу и шестерню высшей передачи.

После этого можно приступать к разборке дифференциала. Из картера привода переднего моста, крышки переднего подшипника и задней крышки выпрессуйте поврежденные или изношенные сальники, отверните гайки осей подушки подвески и снимите кронштейны в сборе.

Обратная сборка раздатки на «Ниве» начинается со сборки межосевого дифференциала путем совмещения всех меток на его корпусе (это обязательное условие, которое поможет избежать нарушения балансировки указанного узла). Пружинная шайба на оси сателлитов устанавливается со стороны глухого отверстия, находящегося на торце оси.

Ведущий и промежуточный валы должны устанавливаться в картер раздатки одновременно, а рабочие поверхности сальников перед установкой в крышки и картеры необходимо смазать смазкой Литол-24. Выполняя обжатие гаек валов, используйте оправку 67.7820.9520.

Выполнив обратную сборку раздаточной коробки, залейте в нее масло до нижней кромки заливочного отверстия.
