Редуктор заднего моста ваз: замена, блокировка, ремонт, цена

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Часто встречаемые неисправности

В большинстве случаев разобрать редуктор требуется для замены сальника. Как и все прокладки из резины, он нередко начинает протекать, так как:

утрачивает с течением времени эластичность;
может иметь заводской брак;
изначально неправильно был установлен.

О проблемах с сальником говорят, в частности, следующие признаки:

у заднего моста периодически обнаруживаются пятна масла;
у хвостовика редуктора образуется люфт (всегда радиальный).

О том, что задний мост неисправен, также вам подскажет нетипичный шум, доносящийся со стороны багажника

Здесь важно выяснить, при какой скорости он возникает. Для этого:

разгонитесь до 20 км;
продолжайте плавно ускорятся до 90;
зафиксируйте обороты мотора на момент появления шума;
газ отпускайте, однако передачу не включайте;
в процессе торможения силовой установкой следите за характером звуков.

Точно говорит о поломке редуктора следующий тест:

разгоните ВАЗ-2107 до 100 км;
выставьте «нейтраль»;
отключите зажигание.

Если и при этом гудение будет слышно, то виноват именно редуктор.

Как происходит регулировка редуктора заднего моста?

Регулирование редуктора заднего моста должна производится в определенных случаях, когда у самого редуктора возник характерный гул, который слышится уже при скорости от 30 км в час. Причина этого может возникнуть из-за огромных и постоянных нагрузок транспортного средства. Также, неполадки могут возникнуть при постоянной езде с прицепами или обычным повреждением механики автомобиля. Именно поэтому последующим вариантом развития событий должна быть визуальная проверка всего агрегата.

Сначала нужно снять все элементы редуктора заднего моста: фланцы и сальники, сателлиты вместе с осями, подшипники. Эти элементы необходимо снять, а случае износа одного или нескольких из них нужна полная замена на новую деталь. Как изначально все детали должны выглядеть, можно определить в руководстве по эксплуатации транспортного средства. Если говорить о автомобилях отечественного производства, то замена всех деталей данного устройства произойдет недорого.

После того как были проверены все детали по-отдельности, все было заменено и считается исправным, нужно собрать редуктор обратно. Сначала должна пойти ведущая шестерня, к ней прилагается шайба регулирования, фланец и распорная втулка с подшипниками. После этого необходимо затянуть гайку, но с определенным усилием. Можно для этого использовать специальный ключ со встроенным динамометром. Если же под рукой такого не оказалось, то придется все время использовать мерный рычаг с безменом.

Таким образом каждый миллиметр хода рычага нужно будет сопровождать постоянным измерением давления с помощью бензина на него

Это достаточно хлопотный процесс, поэтому осторожность и точность здесь превыше всего. Сама гайка должна быть затянута на один Ньютон

Фланец при этом будет неподвижен. Его нужно закрепить специальным ключом с распорками, который идеально подходит под пазы данного фланца.

После всей проделанной работы нужно поставить ведомую шестерню на ее первоначальное местоположение, то есть в сам корпус дифференциала, после чего нужно затянуть все необходимые болты. Именно сейчас начнется уже сама непосредственная и долгожданная регулировка люфта. После того, как все детали были установлены, а все гайки были затянуты до минимального упора, нужно провернуть ведомую шестерню.

После этого нужно посмотреть, присутствует ли у нее маленький люфт. Для того, чтобы это определить необходимо покачивать ее с одной стороны в другую. Должен присутствовать люфт, но небольшой. Таким образом, данный люфт – это своего рода запас, который требуется для нагревания редуктора во время непосредственного движения, чтобы избежать лопанья деталей.

После всех вышеуказанных процедур нужно проверить расстояние между теми болтами, которые должны удерживать гайки, которые, в свою очередь, были недавно закручены. Для этого нужно использовать штангенциркуль, так как нужны обязательно точные цифры. После того как будет измерено расстояние, необходимо затянуть гайки с другой стороны плоскости. Желательно это сделать на одинаковую величину.

После, необходимо измерить расстояние между болтами. Оно должно было бы измениться на полтора-два миллиметра. Если все так получилось, то нужно проверить на люфт шестерню. Нужно отметить, что он должен остаться таким же, каким мы его недавно настроили. Все, регулировка завершена.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Разборка

Редукторы обоих мостов имеют схожую конструкцию, что позволяет рассмотреть процесс разборки на примере одного из них. Предварительно элемент очищается от грязи и закрепляется на верстаке. Снимите крышку и прокладку с картера редуктора.

Открутите стопорную пластину гаек подшипников. Накерните исходное положение крышек.

Выньте болты крышки правого подшипника, применяя 17 мм ключ.

Затем располовиньте ее с последующим снятием регулировочной гайки, кольца подшипника.

Повторите процедуру для элементов слева. Демонтируйте коробку дифференциала с содержимым.

Извлеките ведущую шестерню с комплектующими. Вытащите распорную втулку.

С помощью выколотки снимите внутреннее кольцо.

Раскрепите фланцевое соединение, вставив два болта в отверстия.

Подденьте отверткой сальник ведущей шестерни ГП.

Удалите оставшиеся детали.

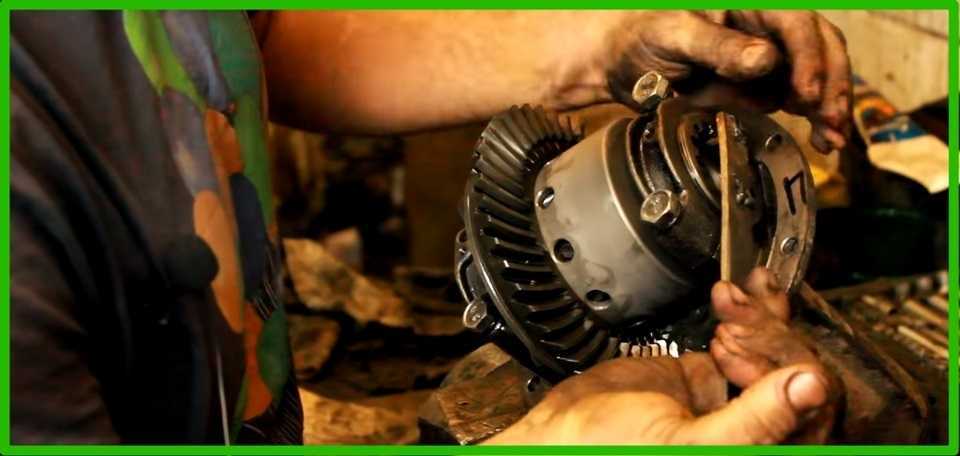

Посредством съемника или зубила разберите дифференциал Нивы 21214.

Выньте ось, полуосевые шестерни и опорные шайбы.

Устройство редуктора

Конструкция РЗМ является типичной для «классики» ВАЗа. Основными компонентами редуктора являются планетарная пара и межосевой дифференциал.

Редуктор ВАЗ 2103 состоит из:

Конусной ведущей шестерни.
Планетарной ведомой шестерни.
Сателлитов.
Полуосевых шестерён.
Оси сателлитов.
Коробки дифференциала.
Крепёжных болтов крышек подшипников коробки.
Крышек подшипников коробки дифференциала.
Регулировочной гайки подшипника.
Картера редуктора.

Планетарная пара

Ведущая и ведомая шестерни, названные планетарной парой, образуют главную передачу РЗМ. Оси этих шестерён смещены друг относительно друга и перекрещиваются не пересекаясь. Благодаря использованию зубьев особой формы получается оптимальное пятно зацепления. Конструкция шестерён позволяет входить в зацепление одновременно нескольким зубьям. При этом на полуоси передаётся больший крутящий момент, снижается нагрузка на каждый зуб и увеличивается долговечность механизма.

Подшипники

Ведущая шестерня удерживается двумя роликовыми подшипниками типа 6–7705У и 6–7807У. Для точной регулировки взаимного положения шестерён главной пары размещена регулировочная шайба между внутренним подшипником и торцом шестерни. Толщина такого кольца может изменяться от 2,55 до 3,35 мм с возможностью фиксации через каждые 0,05 мм. Благодаря 17-ти допустимым размерам шайбы можно довольно точно отрегулировать положение шестерён и обеспечить правильное их зацепление.

Вращение ведомой шестерни обеспечивают два подшипника типа 6–7707У. Чтобы не допустить осевого смещения шестерён создаётся преднатяг в подшипниках натяжными гайками и распорными пластинами.

Фланец и дифференциал

Зафиксированный на хвостовике редуктора фланец обеспечивает связь главной передачи с карданным валом. Межосевой конический дифференциал состоит из двух сателлитов, двух шестерён, коробки и оси сателлита. Дифференциал позволяет задним колёсам вращаться с разной угловой скоростью.

Самоблокирующийся дифференциал

Самый распространенный способ повышения проходимости автомобиля — это поставить самоблокирующийся дифференциал. Главное достоинство этого устройства в том, что с его помощью исключается блокировка колес “навсегда”

Это важно, так как предотвращение включения блокировки, когда в этом нет необходимости, способствует защите полуосей от критических нагрузок

Различают следующие виды блокировок дифференциала:

Дисковая — реализуется за счет использования фрикционных муфт. Эти муфты вступают в работу сразу, как только колеса начинают вращаться с неравномерной скоростью. Недостаток этого механизма в том, что он требует применения не дешевого трансмиссионного масла, а также требует довольно частого выполнения регулировочных работ по настройке узла. Это далеко не самый лучший механизм для автомобиля ВАЗ 2107.
Вискомуфтовая блокировка — работа такого устройства основывается на применении липких дисков, погруженных в специальную жидкость. Она затвердевает при нагревании, обеспечивая сцепление шестерней — то есть дифференциал блокируется. Нагревается жидкость в момент изменения угловой скорости колес на оси(когда скорость вращения колес становится разной). Недостаток этого механизма в том, что они требуют полной герметичности узла, и работают эффективно только при недлительном буксовании.
Винтовая блокировка или червячная — это лучший вариант автоматической блокировки для ВАЗ 2107. Реализуется механизм на применении червячных винтов, которые вращаются при езде авто по прямой, а при смене угловой скорости колес, они смещаются в пазы, посредством чего и происходит стопорение дифференциала. Как только авто выбирается из грязевого плена, то блокированный механизм возобновляет свою нормальную работу за счет перемещения червячных винтов на свои места.
Планетарная — принцип работы похож на червячную схему, только вместо шестерней, применяются шарики. За счет шариков происходит блокирование колес, а в работу они вступают при изменении тягового усилия между двигателей и осью. По сравнению с самоблокирующимся червячным редуктором, планетарный обходится примерно в 2 раза дешевле.

Кроме автоматической блокировки дифференциала, есть также принудительная, которая подключается при необходимости.

Как отремонтировать редуктор на ВАЗ 2107

Если вы решились провести ремонтные работы, необходимо демонтировать редуктор с автомобиля. Для этого, в первую очередь, слейте масло из редуктора: выкрутите сливную пробку в нижней части редуктора и подставьте пустую тару. По окончанию, масло нужно будет заменить новым.

Теперь нужно открутить все винты, которые крепят хвостовик редуктора к фланцу карданного вала. Затем поднимите заднюю часть автомобиля и снимите оба колеса. Демонтируйте тормозные барабаны и открутите болты, которые крепят полуоси. Вытащите полуоси, таким образом, полностью освобождая редуктор. Останется 4 болта крепления редуктора, которые также нужно выкрутить. После этого можно спокойно снимать редуктор.

Чтобы отремонтировать редуктор, его нужно разобрать. Для этого выкрутите все гайки, которые крепят хвостовик, вытащите фланец, шестеренку со специальными регулировочными кольцами, резиновый сальник и внутреннее кольцо подшипника. Затем выдавите наружные кольца подшипников и после этого проведите разборку дифференциала и ведущей шестерни. Как только полностью разберете редуктор, выбросите распорную запорную втулку.

Как вы поняли, распорную втулку нужно менять в любом случае. Эта деталь является одноразовой и повторному применению не подлежит. Также, при неудовлетворительном состоянии, рекомендуется поменять подшипники и главную пару. Пара выделяет передаточное число, и чем оно больше, тем выше мощность редуктора. Малое передаточное число повышает скоростные характеристики редуктора. Что выбрать – решать вам. Подбор передаточного числа, как раз, и является регулировкой редуктора.

После подбора передаточного числа поменяйте все сальники и манжеты и проведите сборку в обратной последовательности.

Если редуктор находиться в слишком неудовлетворительном состоянии, рекомендуется полностью заменить его новым. Это хорошая экономия на работах специалистов автосервиса.

Установка нового или подверженного ремонту редуктора производится в обратной последовательности. Вначале установите сам редуктор, затяните болты крепления и вставьте полуоси и закрепите их. После этого установите кардан к хвостовику и залейте новое масло в редуктор.

Особенности в конструкции

Как правило, средний мост грузового автотранспорта располагают ближе к задним колесам. Это позволяет провести распределение вертикальных нагрузок и тягловые усилия для формулы системы колес типов 6 на 6 и 6 на 4. Конструкция средних мостов, независимо от модели, содержит в себе редукторы средней оси, полуоси, балки.

Также на среднем мосту предусмотрена установка межосевого дифференциала. Это устройство распределяет тяговые усилия на каждую ось, а обустройство встроенным блокиратором, позволяет повысить проходимость автомобиля в условиях бездорожья.

Это интересно: Как правильно самостоятельно произвести притирку клапанов?

Признаки неполадок редуктора

Задний редуктор относится к надёжным механизмам классических «Жигулей» и поломки с ним случаются нечасто. Однако, как и у любого другого агрегата, у него могут быть свои неисправности, которые определяются по характерным признакам. На них стоит остановиться более подробно.

Шум при ускорении

Если во время разгона наблюдается посторонний звук из места установки редуктора, то к его возникновению могут привести:

выработка или неверная регулировка подшипников дифференциала. Потребуется демонтаж, разборка и диагностика деталей с последующей регулировкой;
неправильное зацепление зубьев шестерён главной пары. Устраняется правильной регулировкой;
недостаток смазки в редукторе. Нехватка масла в картере восстанавливается, после чего проверяется, нет ли подтекания в местах установки уплотнительных элементов.

Шум при ускорении и торможении мотором

При проявлении шума как во время разгона, так и при торможении силовым агрегатом, причин может быть не так уж много:

выработка либо поломка подшипников конической шестерни главной пары. Устраняется путём замены вышедших из строя элементов;
неправильная регулировка зазора между коничкой и планетаркой. Механизм нуждается в диагностике и замене повреждённых деталей, а также в установке требуемого зазора между зубьями шестерён.

Видео: как определить источник шума в заднем мосту

Стук, хруст при движении

Если редуктор начал издавать нехарактерные для его нормальной работы звуки, то точно диагностировать поломку можно будет только после разборки узла. Наиболее вероятными причинами появления хруста либо стука могут быть:

поломка зуба на шестернях главной пары;
большой износ главной пары;
неполадки либо неправильная регулировка подшипников конической шестерни.

Шумы при повороте

Шумы в редукторе также возможны при повороте автомобиля. Основными причинами такого явления могут быть:

тугое вращение сателлитов либо появление на их поверхности задиров. Устраняется заменой повреждённых деталей либо обработкой шероховатостей наждачной бумагой. Если дефект удалить не получается, вышедшие из строя детали подлежат замене;
заедание полуосевых шестерён. Если шестерни имеют едва заметные повреждения, производят их зачистку наждачной бумагой. Элементы со следами большого износа заменяют новыми;
неверно выставлен зазор между шестернями дифференциала. Необходимо установить правильный зазор между шестернями;
неисправность полуосевых подшипников. Шарикоподшипники нужно заменить на новые.

Стук в начале движения

Появлению стука в заднем редукторе ВАЗ 2106 в начале движения могут сопутствовать:

большой зазор между шлицами вала конической шестерни и фланца. Необходимо осмотреть состояние обеих деталей. При обнаружении значительной выработки на шлицах, элементы подвергают замене;
увеличенный зазор между зубьями шестерён главной пары. Проблема «лечится» регулировкой зазора;
большая выработка посадочного места под ось сателлитов в коробке дифференциала. Коробка нуждается в замене;
ослаб крепёж реактивных тяг задней балки. Необходимо осмотреть и подтянуть крепление.

Заклинило редуктор

Иногда РЗМ может заклинить, т. е. крутящий момент на ведущие колёса передаваться не будет. Причины, которые могут привести к такой неисправности, сводятся к следующему:

отсутствие смазки в механизме, которая могла вытечь по причине негерметичности узла;
поломка сателлитов;
повреждение подшипника на конической шестерне главной пары.

Отсутствие смазки в редукторе приводит к повышенной выработке и заклиниванию механизма Подтекание масла можно определить не прибегая к разборке редуктора, но выявить остальные неисправности без этой процедуры не удастся. Если после разборки на шестернях будут обнаружены задиры, поломанные зубья либо видимые повреждения подшипника, то детали нуждаются замене.

Течь масла

Утечка смазки из редуктора «шестёрки» возможна по двум причинам:

выход из строя сальника хвостовика;
повреждение прокладки между редуктором и чулком заднего моста.

Чтобы точно определить, откуда подтекает масло, необходимо вытереть смазку ветошью и через некоторое время осмотреть редуктор: место утечки будет заметно. После этого можно будет предпринимать дальнейшие действия — снимать полностью редуктор для замены прокладки либо демонтировать только кардан и фланец для замены манжетного уплотнения.

О появлении течи масла свидетельствует мокрый редуктор в нижней части

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

в мосту недостаточно залито масло, или оно полностью отсутствует;
не отрегулирован зазор между шестернями главной пары;
шестерни изношены, на них имеются сколы и другие повреждения;
главная пара имеет заводской брак, шестеренки не притерты с завода;
открутилась или ослабла гайка хвостовика;
износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
снимаем тормозные колодки;
отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

ГАЗ Соболь Железный дровосек › Бортжурнал › Редуктор заднего моста. Часть 2.

вот даже не знаю что и думать, на вчерашнюю запись более 100 лайков и… и ни одного комментария!То ли настолько интересно, что кому нужно дыхание затаили, то ли ну его в пень, такой хоккей никому не интересен.Когда нет обратной связи — это не есть хорошо(

Тем не мене продолжаю!

перед дальнейшим описанием вам нужно посмотреть 2 видео (второе из трёх частей) по настройке редуктора заднего моста (именно технологиями оттуда я буду пользоваться в дальнейшем).Вот это видео покажет как подбирать толщину регулировочной шайбы под подшипником хвостовика без всяких индикаторов

Небольшая подсказка — для экономии своего времени нажимайте в ютубе кнопку настойки (шестеренка снизу) и выбирайте там скорость просмотра 1,5 или 2, я на всех видео что смотрю делаю подобным образом, очень экономит время!

https://youtube.com/watch?v=7-R8yWVxfaY

https://youtube.com/watch?v=zHvu8XzjMPk

https://youtube.com/watch?v=K9L1SKKbwsQ

тут 3 части из которых можно выяснить много полезного, хотя и воды тут хватает, по сути половина информации в этой трилогии про ремонт редуктора для вас как для пользователя тут избыточна, так что просто посмотрите и далее послушайте что я вам расскажу)

Плюс вы же уже смотрите на 1,5-2ой скорости, так что этим вы компенсируете воду и ненужные для вас описания его приспособлений для ремонта, зато подробно рассмотрите устройство газелевско-соболинного редуктора (волговский почти такой же. за исключением чуть проще устроенного дифференциала) и тебольшой трудности из-за несъёмного корпуса редуктора

Вот хвостовик моста волги 1998 года (слева) и соболя 2007 года (справа).

Важны не года и не с чего они, а принцип осуществления преднятяга подшипников

У втулки однозначный плюс — это поддержание нужного преднатяга у подшипников даже при их износе за счёт упругости

стоит она между подшипниками вот так

при затяжке деформируется и осуществляет расчётный преднатяг (прижатие подшипников) с нужным тепловым зазором для их корректной работы

Ставиться она только на предназначенные под неё хвостовики и как вы уже поняли из просмотренного видео — минусов у неё два.1) она одноразовая, поэтому при замене сальника хвостовика её нужно менять на новую (как и при любом другом случае с откручиванием гайки хвостовика!)2) Купить новую исправную — это реальная лотерея, в видео вы уже увидели как выбирать годную втулку по звуку (эй, а я же вам говорил, что посмотреть нужно было в начале поста, а не сейчас искать!) и как важно брать втулку промеряя её высоту

Второй метод осуществления преднатяга- это использование такой калёной шайбы

И обеспечивает точное расстояние между подшипниками таким образом

Преимущества у неё — это пожалуй простота. Ставите точный размер (как его подобрать — расскажу чуть позже. при сборке редуктора. в видео этого не будет!). Плюс при замене сальника, если подшипники у вас не прослабли и не износились. то просто меняете, закручиваете хвостовик со «все дури» и в ус не дуете

Минусы- если подшипники прослабли и начали проворачиваться — шайба может протереться и износ пойдёт ещё более быстро

Так же минусом является необходимость проверки люфта хвостовика при каждой замене масла, что бы при необходимости разобрать поменять её на более толстую.

Как это делать и что нужно для такой замены — опять же в следующих бортовиках

А пока я беру волговскую заводскую главную пару… обозначения у неё набиты вот тут

на на хвостовике указано «смещение»

Снимаю старый подшипник, для начала строгиваю зубилом на 3-4 мм

далее проще всего, если у вас нет «конского» съёмника, навернуть на хвостовик гайку, вставить хвостовик так, что бы что то залезло под подшипник и ударами по гайке. накрученной на хвостовик сбивать сердечник из подшипника. Я для этого использовал… старую тормозную колодку от соболя)

со вторым хвостовиком нужно сделать аналогично

потому как если повезёт то одна из двух регулировочных шайб ( оказывается их найти не так и просто!) подойдёт вам для установки новой главной пары в ваш корпус

Присмотрев первое видео вы уже поняли, как нужно будет определять толщину этой шайбы. но не спешите повторять, я в следующих бортовиках покажу как сделать такой подбор ещё проще)

Таким образом я с вами по теоретической части хвостовиков полностью разобрался, осталось закрепить на практике.Ещё пару бортовиков и будет вам описание как на деле используя кое что из первого видео, кое что из трёх других и кроме этого добавив немного от себя сделать настройку пятна контакта и идеальный преднатяг подшипников (как на начальном этапе так и при дальнейшей эксплуатации по факту их износа ).

На раз плюнуть будете это в дальнейшем делать и себе и тому парню)

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Ремонт редуктора заднего моста

Конструкция заднего моста автомобилей ВАЗ, Газель, Соболь и подобных, подразумевает наличие в нем редуктора. Это узел выполняет передачу крутящего момента, меняет его направления. Все это возложено на многочисленные шестерни, подшипники, дифференциалы.

Неисправности редуктора заднего моста

Как и любая другая сложная деталь в автомобиле, редуктор заднего моста нуждается в периодическом обслуживании, а так же ремонте изношенных частей.

Признаком неисправности редуктора может служить:

повышенный шум от заднего моста. Может быть вызван деформацией балки, износом полуосей и шестерен, утечка масла. Если шум появляется непосредственно после того, как был произведен ремонт редуктора заднего моста, виной тому неправильная регулировка;
шум при разгоне автомобиля может служить сигналом износа подшипников дифференциала, повреждением подшипников полуосей, низким уровнем смазки в редукторе;
шум при разгоне и торможении двигателем. Разрушены, либо сильно изношены подшипники ведущей шестерни, неправильные зазоры между зубьями шестерней главной передачи;
шум при поворотах говорит об износе подшипников полуосей, задирах на поверхности оси сателлитов, а так же причиной может быть тугое их вращение;
стук в момент начала движения. Увеличен зазор в шлицевом соединении вала ведущей шестерни и фланца, увеличенный зазор шестерен главной передачи, разбито отверстие под ось сателлитов в дифференциале.

Для выявления неисправности редуктора заднего моста на ранней стадии, рекомендуется периодически производить его осмотр на предмет утечки масла, внешних повреждений и деформаций, прислушиваться к посторонним стукам и шумам.

Определение неисправности редуктора на ранней стадии, позволит сэкономить весьма солидную сумму. В случае выхода из строя одного узла, обязательно ведет к поломке и других деталей. Так масло, вытекшее из моста по причине течи сальника, повлечет за собой замену главной пары.

Из-за износа подшипников появляется люфт в редукторе заднего моста, который пагубно скажется на дифференциалах. Следует перебирать мост после 100-150 тысяч пробега, для выявления и замены изношенных шестерен, разбитых подшипников.

Ремонт заднего редуктора

Ремонтом и регулировкой редуктора должны заниматься люди компетентные, понимающие как это устроено и работает. Ведь если неправильно отрегулировать редуктор после ремонта, то спустя совсем небольшой срок, вновь может понадобиться замена тех или иных деталей.

Тем не менее, давайте вкратце рассмотрим процедуру разборки редуктора заднего моста, на примере автомобиля Газель.

Разборка редуктора моста

На зажатом в тисах редукторе откручиваются болты, которыми крепятся стопорные пластины, после чего пластины снимаются. Крышки подшипников перед снятием лучше всего пометить, дабы избежать путаницы при сборке, то же самое делаем с наружными обоймами подшипников. Сами подшипники осматриваем на предмет пригодности дальнейшего их использования.

Люфт шестерней полуосей не должен превышать 0,5 мм, если он больше, то, скорее всего, потребуется заменить коробку дифференциала. Дальше нужно открутить планетарную шестерню, выбить и вытащить ось сателлитов.

Извлекаем из корпуса ведущий вал и выбиваем внутренние кольца роликового подшипника через выколотку или подкладку из мягкого металла. После тщательного осмотра всех деталей, выбраковываем имеющие сколы, трещины.

Сборка

В том случае, если все детали редуктора остались прежними, то можно ограничиться заменой сальника и распорной втулки. Если какие-то элементы главной пары подвергались замене, то необходима новая распорная шайба. На вал запрессовывается внутренняя обойма подшипника, и после установки новой распорной втулки он устанавливается в корпус редуктора. Установив новый сальник и надев фланец, затягиваем все это новой гайкой. Устанавливаем на место дифференциал, закручиваем крышки подшипников.

Регулировка

Ответ на вопрос, как отрегулировать редуктор заднего моста, весьма не прост, и требует определенных навыков. Неверная регулировка после сборки, сведет на нет все ваши усилия после ремонта. Поэтому, если вы полностью не уверены в своих силах, рекомендуем обратиться в специализированный сервис, где регулировку произведут специалисты, с использованием специального оборудования.

Мы не будем описывать в данной статье весь процесс регулировки, наиболее полное и наглядное руководство содержится в видеоролике.

Редуктор заднего моста на ВАЗ 2107: устройство, ремонт, замена

Двигаясь по ровной дороге, следует обеспечить плавный разгон ВАЗ 2107 от 20 км/час до 90 км/час. При этом необходимо отмечать для себя появление и исчезание посторонних шумов в задней части, скорости езды, при достижении которой они возникают и исчезают. Далее следует отпустить педаль газа, применив торможение двигателем. При этом снова необходимо следить за появлением и пропаданием шума.
Разогнав автомобиль до скорости примерно 100 км/час, необходимо выключить передачу, заглушить двигатель и пустить автомобиль катиться по инерции. Опять же, замечаем при этом изменение шумов в ходовой части. Если ходовая гудит так, как было отмечено при выполнении п.1. — это говорит об отсутствии проблем в главной передаче и дифференциале заднего моста. Если же шумы, обнаруженные в п.1, отсутствуют при выполнении п.2., значит с задним мостом вашего авто не все так хорошо.
Поставив ВАЗ 2107 на ручник и зафиксировав противооткатными башмаками, заведите двигатель и обеспечьте постепенное увеличение оборотов. Если гудит так же, как и в п.1., значит, редуктор полностью работоспособен и следует искать проблему в другом месте.
Если же шум, который вы слышали при первом тесте, повторить другим способом не удалось, значит, придется вплотную заняться редуктором. Убедиться в правильности сделанных выводов можно заведя двигатель, включив КПП на четвертую передачу и отпустив сцепление, тем самым приведя в действие всю ходовую часть. Это позволит услышать, как гудит редуктор.
