Регулировка карбюратора своими руками пошагово: инструкция правильной и точной регулировки всех типов карбюратора

Введение

Сегодня значительный перевес по численности на отечественных дорогах имеют иномарки, пусть даже некоторые из них собраны или произведены в России. Но есть и ярые приверженцы отечественного автопрома, которые предпочитают старый добрый ВАЗ всякой европейской машине. Благо, в ремонте ВАЗа нет ничего архисложного и большинство ремонтов можно выполнить самостоятельно.

Многие владельцы ВАЗ 2107 хотели бы научиться регулировать карбюратор самостоятельно

ВАЗ 2107 имеет хороший спрос, ведь этот авто сочетает в себе и экономичность, и компактность и даже надёжность, хотя некоторые до сих пор так не считают. В ремонте и качестве топлива она не прихотлива, многое из ремонтных работ можно выполнить самостоятельно. Подобное касается и карбюраторов, хотя некоторых малоопытных водителей может напугать и смутить такое понятие, как регулировка карбюратора ВАЗ 2107, тем более если выполнять это самому.

На старые автомобили ВАЗа устанавливались карбюраторы фирм Вебер, Озон и Солекс. Правильно настроенный карбюратор одной из этих фирм служил довольно и с течением времени, с далёких союзных времён, популярность данных агрегатов не только не снизилась, она наоборот, увеличилась. Однако, ничего не вечно и карбюраторы также выходят из строя, загрязняются, требуют ремонта. Для автолюбителя это дополнительные затраты. Поэтому рассмотрим процесс самостоятельного ремонта карбюратора ВАЗ 2107, а также последующую его настройку.

Признаки некорректной работы карбюратора

Неправильная работа карбюратора может быть связана с засорением впускных отверстий и неправильной настройкой.

Признаки некорректной работы:

  • увеличен расход бензина, из выхлопного отверстия выходит густой белый дым;
  • двигатель работает с трудом, с характерным звуком;
  • мотор запускается и глохнет или совсем не запускается;
  • бензопила «стреляет» в карбюратор.

Всегда ли нужна регулировка

Прежде чем вмешиваться в заводские настройки карбюратора, убедитесь, что некорректная работа бензопилы связана именно с ним:

Сначала убедитесь, что в бачке нежелающей заводиться пилы есть топливная смесь и она поступает в карбюратор.

Если бак полный, проверьте бензопровод. Отсоедините трубку от карбюратора и проведите подкачку. Если все в порядке, бензин будет выплескиваться плевками в соответствии с нормами производителя.

Слабая подача свидетельствует о засорении канала или топливного фильтра. В этом случае достаточно провести прочистку топливной трубки и заменить фильтр.

Некорректная работа инструмента может быть связана с переполненным баком бензопилы. В этом случае под крышкой кратера будут видны подтеки. Если они есть, проверьте соединение топливной трубки с карбюратором. Она иногда выдавливается при закручивании крышки переполненного бачка. Двигатель может не заводиться по этой причине.

Причиной плохой работы бензопилы может стать качество масляно-бензиновой смеси. Если не слить остатки и оставить инструмент на хранение более 2 недель, в баке начнут происходить процессы смолообразования и полимеризации компонентов. Это может стать причиной образования нагара на поршне, кольцах и гильзе цилиндра. Поэтому всегда готовьте смесь непосредственно перед работой в необходимом количестве.

Если с качеством топлива все в порядке, двигатель бензопилы может не заводиться, от засорения топливного и воздушного фильтров:

Для диагностики топливного фильтра отсоедините канал подачи бензина от карбюратора и произведите подкачку топлива. При слабом давлении или его отсутствии в патрубке следует отсоединить фильтр.

Перед этим освободите бачок от смеси и извлеките сам фильтрующий элемент. Забитый сменный картридж можно почистить, но лучше всего сменить его на новый. При работе инструментом в пыльных условиях, очистку стоит производить регулярно.

Извлечение воздушного фильтра производите осторожно, чтобы накопившаяся в процессе эксплуатации пыль на его поверхности не попала в карбюратор: это может потребовать дорогостоящего ремонта. После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства

Затем просушите и аккуратно поставьте его на место

После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства. Затем просушите и аккуратно поставьте его на место.

Видео

Полезное видео о прочистке и настройке карбюратора:

Смесь называют нормальной, если бензин и воздух связаны в ней весовым соотношением 1:15. Мощность двигателя при работе на такой смеси на 4-5% ниже максимальной, а расход топлива примерно настолько же выше минимально возможного. Наибольшую мощность двигатель развивает, когда работает на обогащенной смеси, в которой это соотношение колеблется от 1:12,5 до 1:13. В тех же случаях, когда нужно добиться наибольшей экономичности, количество воздуха, приходящееся на 1кг бензина, увеличивается до 16-16,5 кг (обедненная смесь). При дальнейшем увеличении содержания воздуха в смеси она все больше обедняется и вскоре становится неработоспособной. Если же напротив, содержание воздуха в смеси уменьшать, то при соотношении от 1:12,5 до 1:6,5 (богатая смесь) двигатель «плохо тянет» из-за большой потери мощности и работает крайне неэкономично.

Регулировку карбюратора производят только на горячем двигателе, по этому перед началом регулировки необходимо прогреть двигатель. Винт качества смеси полностью заворачивают, а затем выворачивают на пол оборота — оборот. Вращая регулировочный винт холостого хода, добиваются минимального устойчивого вращения коленчатого вала, а затем постепенно отворачивают винт качества смеси (обедняя смесь) до возникновения перебоев в работе двигателя. После медленно заворачивают винт холостого хода (обогащая смесь), пока двигатель не начнет работать устойчиво. Вновь заворачивают винт качества смеси, уменьшая частоту вращения, находя новое положение винта холостого хода. Как и в первом случае, эти операции повторяют до тех пор, пока не будет получена минимальная, но вполне устойчивая частота вращения коленчатого вала.

Правильность регулировки количества смеси проверяют резким открытием и закрытием дросселя. Если двигатель глохнет при резком открытии дросселя, следует завернуть винт качества на 1/4-1/2 оборота (смесь обогатится), а если останавливается при резком закрытии дросселя — настолько же вывернуть (смесь обеднится).

Правильная регулировка карбюратора — залог минимального расхода топлива при максимальной отдаче мощности от двигателя.

ЯПОНСКИЙ КАРБЮРАТОР? РАЗБЕРЕМСЯ !

(диагностика, настройка и ремонт карбюраторов Японских мотоциклов)

Журнал «Мото» №2 1999 год.

Привычная картина: купил человек мотоцикл. В нормальном состоянии, да и пробег небольшой. Только вот беда — мотор с перебоями работает: плохой запуск соседствует с провалами на средних и высоких оборотах. Причин может быть две: либо зажигание барахлит, либо система питания. Электроника на «японцах» — эталон надежности и подводит редко. Зато карбюраторы шалят значительно чаще. Постоянный автор журнала Сергей РЫБАКОВ знаком с ними не понаслышке — за его плечами многолетняя практика ремонта мотоиномарок.

Карбюраторные проблемы заявляют о себе обычно тогда, когда мотоцикл оживляют после долгой спячки. Но мотор то железный, возразите вы, что ему будет. Дело в бензине. Проболтавшись в баке пару лет, горючее становится абсолютно непригодным (срок его годности всего полгода) Во-первых, в процессе хранения в топливе происходят необратимые изменения легкоиспаряющиеся фракции улетучиваются. Во-вторых, при контакте с воздухом бензин непрерывно окисляется и в нем увеличивается содержание смол. Цвет его меняется до коричневого.

Вроде бы ничего страшного. Промыл бак и катайся. Но не все так просто. Если во время отстоя краник пропускал топливо, а так нередко и случается, дело плохо. Со временем, в результате постоянного испарения бензина, внутри на стенках образуется короста из смол, а малокалиберные жиклеры забиваются напрочь. Эти отложения с трудом берут даже сильные растворители. Посоветую применять импортные препараты специально предназначенные для чистки карбюраторов. Попадаются среди них и подделки, их выдаст запах керосина и ароматизаторов. В тяжелых случаях приходится пробивать жиклеры механическим путем — тонкой прочищающей проволочкой для игл от отечественных шприцев

Регулировка уровня топлива в карбюраторе

Чтобы проконтролировать, а при необходимости настроить заданный уровень бензина в ПК (поплавковой камере), предварительно следует подготовить специальный тарировочный шаблон размером 6,5 х 14,0 мм из картона.

Сначала аккуратно снимем крышку карбюратора и помещаем её вертикально таким образом, чтобы рычаг поплавка не давил, а только касался шарика подгруженного клапана. Под поплавок подкладываем шаблон и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно это расстояние измерить штангенциркулем или обычной линейкой. Величина зазора должна быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанной величине, следует откорректировать его путём осторожного подгибания держателя ИК (игольчатого клапана). Следующим этапом настраиваем максимальное открытие ИК, которое определяется ходом поплавка

Для этого осторожно отодвигаем поплавок от корпуса крышки и измеряем расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра составляет 13,5-14,5 мм. Если величина зазора вы ходит за указанные пределы, подгибаем специальный упор, расположенный на кронштейне, добиваясь нужного размера

Следующим этапом настраиваем максимальное открытие ИК, которое определяется ходом поплавка

Для этого осторожно отодвигаем поплавок от корпуса крышки и измеряем расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра составляет 13,5-14,5 мм

Если величина зазора вы ходит за указанные пределы, подгибаем специальный упор, расположенный на кронштейне, добиваясь нужного размера.

Если настройка карбюратора выполнена правильно, ход поплавка будет 8 ±0,25 мм.

Настройка ПУ

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.

Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.

Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.

Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Зачем нужны чистка и регулировка карбюратора

Заводские настройки карбюраторов Солекс/Озон рассчитаны на определенное качество топлива и усреднённую манеру езды водителя, и производятся на конкретном двигателе. И если автомобиль эксплуатируется в соответствии с инструкциями производителя и на качественном топливе, то регулировки карбюратора можно избегать достаточно длительное время.

При этом параметры содержания вредных веществ в выхлопных газах нужно проверять на техническом осмотре с периодичностью от двух лет (если машина не старше 7 лет) до одного года (что для автомобилей с карбюраторным двигателем более вероятно).

Процесс регулировки карбюратора осуществляется двумя винтами и вполне может быть выполнен самостоятельно (во всяком случае, на исправно работающем карбюраторе). Рекомендуем посмотреть видео в конце статьи.

Операции здесь простые: последовательным закручиванием винтов качества и количества добиваются устойчивой и плавной работы двигателя в диапазоне 800-900 об/мин (для зимнего времени рекомендуется диапазон 900-1000 об/мин).

При самостоятельной регулировке карбюратора необходимо помнить, что она производится на прогретом двигателе.

Иное дело, когда проявляются неисправности, которые могут быть связаны с работой карбюратора. Чаще всего это перелив бензина в поплавковой камере и неустойчивые обороты на холостом ходу. В первом случае необходима регулировка положения поплавка (соответственно игольчатого клапана) либо замена деталей камеры, а во втором чаще всего виноват не карбюратор, а «заедание» троса «газа», которое необходимо устранить.

Иногда неисправности карбюратора могут проявляться в провалах и рывках при езде или вялом наборе мощности. Однако схожие симптомы могут происходить и из-за неисправностей системы зажигания или топливоподачи, поэтому прежде чем разбирать карбюратор необходимо убедиться в исправности этих систем.

Качество топлива также может значительно влиять на работоспособность карбюратора, поэтому необходимо периодически (хотя бы раз в 50 тыс. км, а при заведомо плохом топливе чаще) чистить его от загрязнений и отложений. Средств для очистки сейчас достаточно много, следует только помнить, что наиболее агрессивные из них могут причинить вред неметаллическим деталям (например, материалу диафрагм).

Во избежание попадания внутрь карбюратора тканевых остатков удаление старого топлива обычно производят резиновой грушей.

Для очистки жиклёров обычно будет достаточно продуть их сжатым воздухом, и только в запущенных случаях может понадобиться прочистка с помощью мягкой медной проволоки.

Пневмопривод дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

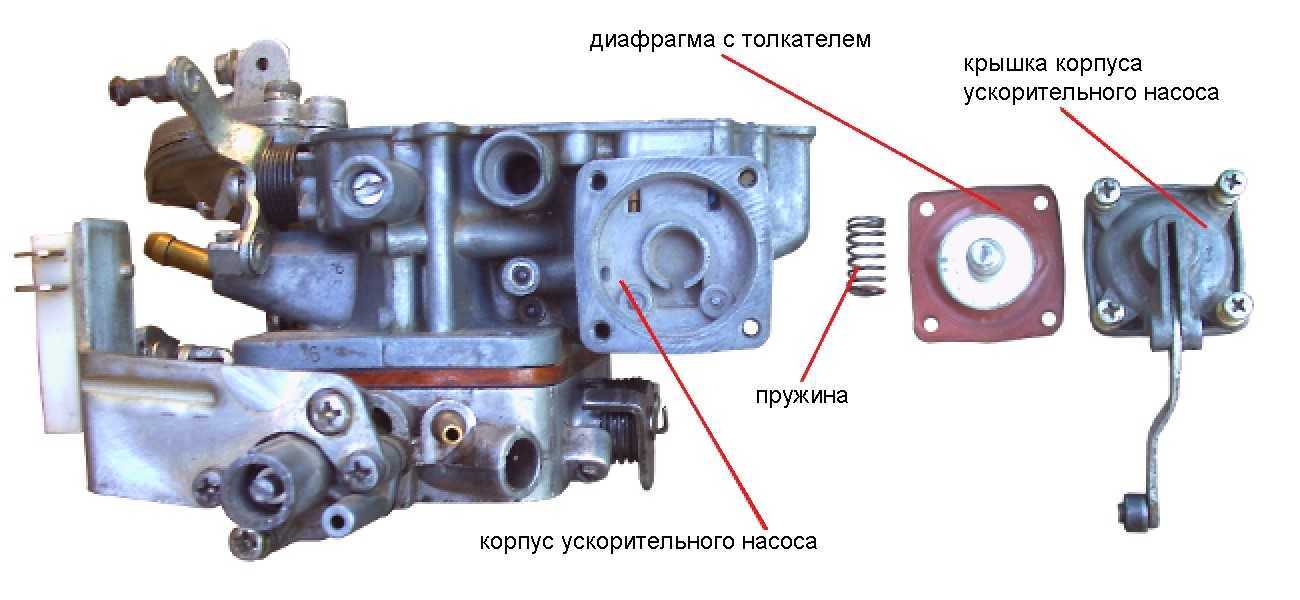

Если немного разобрать пневмопривод, получится приблизительно вот такая картина.

Как работает пневмопривод дроссельной заслонки второй камеры Озон

При частоте вращения коленчатого вала двигателя выше 3000-3500 об/мин и повороте дроссельной заслонки первой камеры как минимум на 50 градусов, вступает в работу вторая камера карбюратора. Ее дроссельная заслонка, при закрытой дроссельной заслонке первой камеры, заблокирована блокирующим рычагом, закрепленным на оси дроссельной заслонки первой камеры.

При нажатии на педаль «газа» дроссельная заслонка первой камеры открывается и блокирующий рычаг освобождает рычаг, закрепленный на оси заслонки второй камеры. Под действием разрежения, поступающего в полость за диафрагму, она перемещается вверх, преодолевая сопротивление пружины. Диафрагма тянет за собой шток, а тот в свою очередь воздействует на рычаг на оси дроссельной заслонки второй камеры и приоткрывает ее.

При полностью открытой дроссельной заслонке первой камеры карбюратора, с увеличением разрежения, пневмопривод больше приоткрывает дроссельную заслонку второй камеры, с уменьшением разрежения, наоборот прикрывает ее.

Проверка пневмопривода Озон

1. Снимаем корпус пневмопривода вместе со штоком, отвернув два винта его крепления и сняв стопорное кольцо на рычаге дроссельной заслонки второй камеры. Утапливаем шток до упора в корпус и зажимаем пальцем отверстие канала подведения разрежения. Отпускаем шток. Он должен оставаться в утопленном положении. Если он опускается вниз, значит не герметичен корпус пневмопривода или повреждена диафрагма.

2. Снимаем карбюратор с двигателя. Переворачиваем его. Утапливаем шток вовнутрь корпуса пневмопривода. Поворачиваем рычаг управления на оси дроссельной заслонки первой камеры и полностью открываем заслонку. При полностью открытой дроссельной заслонке первой камеры карбюратора и утопленном до конца штоке дроссельная заслонка второй камеры должна полностью открыться. Если она не полностью открыта, то вращением штока, изменяя таким образом его длину, добиваемся ее полного открытия.

Ремонт пневмопривода карбюратора Озон

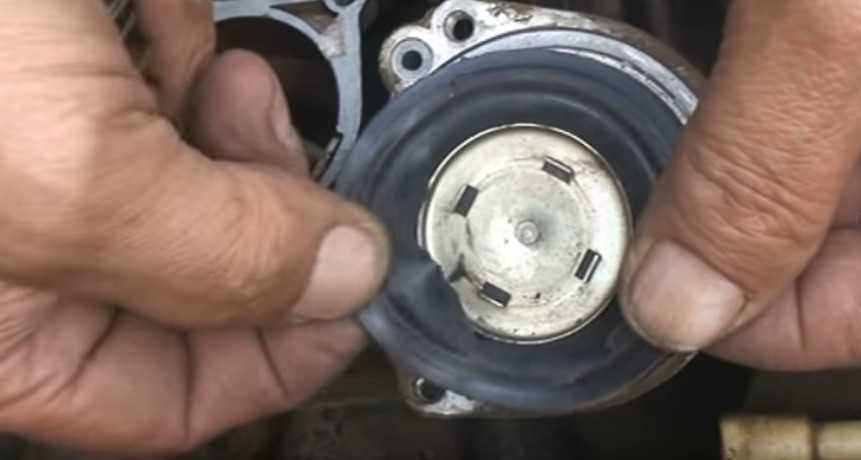

Неисправную диафрагму меняем на новую, герметичность корпуса пневмопривода пытаемся восстановить подтянув винты его крепления, также стоит проверить наличие и состояние резинового уплотнительного колечка на стыке крышки и корпуса пневмопривода и прокладки между корпусом и карбюратором.

Примечания и дополнения

— Если динамика автомобиля все-таки не улучшается, при исправном пневмоприводе, есть смысл удалить из его корпуса пружину, которая возвращает диафрагму в исходное состояние. Более полно доработка механизма пневмопривода изложена на страницах:

Источник

Регулировка поплавковой системы

После того как вы сняли карбюратор, лучше всего сначала отрегулировать поплавковую систему.

Если поплавок правильно отрегулирован, то его ход будет в диапазоне 6,5 мм с одной стороны, и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете использовать проверяющий шаблон, установив камеру вертикально. Так поплавок будет немного соприкасаться с шариком клапана, но не будет оказывать давление на него.

Регулировка уровня топлива

Если вы заметили, что у вас ход не соответствует 6,5 мм, то вам следует немного согнуть язычок игольчатого клапана, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за пропуск топлива в камеру. Когда в камере хватает бензина, поплавок поднимается, уменьшая поступление бензина, но если вы нажмете резко на газ, откроется дроссельная заслонка, топливо начнет интенсивнее расходоваться, и поплавок опустится, открыв клапан.

После этого нужно отрегулировать ход поплавка с другой стороны. Проверьте на наличие отклонений, отведя его от крышки до упора, расстояние должно составить 14 мм. В случае несоответствия этому значению, подогните упор кронштейна крепления поплавка так, чтобы получить расстояние не больше 14 мм.

После того как вы проведете описанные выше действия, поплавок будет иметь ход порядка 8 мм.

Устройство карбюратора

Эти устройства для семерки выпускались на одном заводе и зависимости от модели имели небольшие изменения.

Эти агрегаты изготавливались из металла с повышенной прочностью, чтобы он смог выдержать большие физические воздействия и взаимодействие с высокой температурой. Условно конструкцию можно поделить на 3 главные части:

  • верхняя — выглядит как крышка, где присутствуют штуцеры для шлангов;
  • средняя — основная часть конструкции, где располагаются все камеры для топлива;
  • нижняя, в которой располагаются заслонки дросселя.

Самыми важными деталями карбюратора являются жиклеры. Через которые происходит проникновение воздуха и бензина в камеры устройства. По своей сути жиклеры представляют собой элемент, имеющую снаружи резьбу и дырочкой внутри.

Каждое карбюраторное устройство семерки обладает несколькими механизмами:

  • поплавковая камера. Благодаря ей в устройстве поддерживается приемлемый уровень бензина, чтобы двигатель работал бесперебойно;
  • главная дозирующая система (ГДС). Благодаря ей идет выдача рабочей смеси через эмульсионные камеры на всех этапах функционирования автомотора, исключая работу незагруженного двигателя;
  • система холостого хода. Благодаря ей, у ДВС есть возможность трудиться без нажимания педали газа;
  • система запуска. Исполняет завод двигателя при холодном запуске;
  • эконостат, ускоритель и вторичная камера. насос-ускоритель сразу же подает топливно-воздушный состав во время ускорения, так как ГДС не может подать необходимый объем горючего. Вторая камера и эконостат подключается к работе, когда двигатель развивает максимальную мощь.

Регулировка пускового устройства

Обязательным этапом в настройке карбюратора является регулировка пускового устройства, ведь с его помощью заводится холодный двигатель. При этом в воздушно-топливную смесь может подаваться в несколько раз больше бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 составляет 1500 об/мин, что соответствует работе двигателя в холостом режиме.

Ниже приведена схема пускового устройства:

Схема пускового устройства

Принцип работы пускового устройства таков, что когда вы тянете за подсос, вы активизируете его, в то же время:

  • трос тянет за трехплечий рычаг и, поворачивая против часовой стрелки, взводит его;
  • телескопическая тяга тоже двигается, вращая заслонку воздушного канала посредством рычага;
  • другое плечо трехплечего рычага воздействует на ось заслонки дросселя первой камеры;
  • воздушная заслонка оказывается в закрытом положении, а дроссельная – немного приоткрыта и имеет пусковой зазор.

Решившись отрегулировать пусковое устройство, в первую очередь снимите карбюратор, затем:

  1. Поверните рычаг заслонки воздушного потока таким образом, чтобы она была полностью закрыта. В этом положении устройство взведено.
  2. Переверните карбюратор. Замерьте зазор между канальной стенкой и краем дроссельной заслонки. В правильно отрегулированном карбюраторе, он в диапазоне 0,85–0,9 мм. Чтобы это проверить, можете использовать щуп.
  3. Если зазор не соответствует норме, исправьте его, подогнув тягу рычага дроссельной заслонки.

Измерение зазора пусковой заслонки

После регулировки этого зазора, переходите к зазору «А». Это расстояние между воздушной заслонкой и стенкой:

  1. Закройте заслонку, взведя пусковое устройство.
  2. Для того чтобы создать условия разряженного воздуха, втопите шток.
  3. Шток потянет за собой тягу прорези, вследствие чего появляется щель между стенкой и краем заслонки.
  4. В правильно отрегулированном пусковом устройстве зазор «А» находится в диапазоне 5–5,4 мм.
  5. В случае если он не входит в этот диапазон, его нужно отрегулировать. Для этого нужно крутануть регулировочный винт.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

  • Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
  • Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

  • Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
  • Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
  • Не правильно подобраны жиклеры.
  • Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
  • Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
  • Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

  • неисправность или негерметичность игольчатого клапана;
  • негерметичность или пробой поплавка;
  • поплавок при перемещении по камере задевает за стенки;
  • уровень горючего в поплавковой камере превышен;
  • жиклеры, подающие воздух, засорены;
  • выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

  • загрязнение топливного фильтра;
  • образование льда в бензопроводе;
  • утечки в местах соединения топливопровода;
  • помехи в шланге, который идет от бензобака;
  • выход из строя бензонасоса;
  • загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

  • заливом из-за загрязнения топливных каналов;
  • ошибочной настройкой зазоров;
  • неисправностью привода дроссельной заслонки;
  • плохим состоянием диафрагмы пневмопривода;

выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана

Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние

↑ Регулировка карбюратора

При полностью нажатой педали 16 дроссельная заслонка первой камеры должна быть полностью открыта и рычаг дроссельной заслонки не должен иметь дополнительного хода. При отпущенной педали дроссельная заслонка должна быть полностью закрыта. Если этого нет, то согласовать положение педали и дроссельной заслонки можно изменением длины тяги 8, свертывая или навертывая ее наконечник.

Одновременно проверьте и при необходимости отрегулируйте длину тяги 6. Межцентровое расстояние ее наконечников должно быть 80 мм.

Тягу 3 привода воздушной заслонки и ее оболочку необходимо закреплять так, чтобы при полностью вытянутой рукоятке 1 воздушная заслонка была полностью закрыта, а при утопленной рукоятке — полностью открыта.

Рано или поздно, но каждый автолюбитель, эксплуатирующий отечественные автомобили «ВАЗ» сталкивается с ситуацией, при которой значительно возрастает расход топлива. Нередко процесс увеличения расхода топлива сопровождается нестабильной работой двигателя. Возникает не оригинальный, но вполне резонный вопрос: «Что делать?».

Решений данной проблемы несколько. Некоторая часть автовладельцев предпочитает устранение проблемы с помощью персонала специализированных автосервисов, оснащенных современным оборудованием: газоанализатором, стендом и т.п. Однако для кого-то это дорого или долго, а кому-то просто не интересно. Именно для этой категории отечественных автолюбителей создана данная статья-инструкция о том, как настроить карбюратор «ВАЗ 2106» («ВАЗ 2107») самостоятельно.

Работа двигателя до и после регулировки

Профилактические и регулировочные мероприятия необходимо выполнять в определенной последовательности.

Этапы обслуживания карбюратора:

  • внешняя очистка устройства;
  • визуальный осмотр узла, который может выявить некоторые проблемы;
  • демонтаж и очищение сетчатого фильтрующего элемента (его необходимо проводить каждые 60 тыс. пробега).
  • чистка воздушных жиклеров;
  • при необходимости: настройка ХХ, ПУ и поплавкового узла.

В результате таких несложных мероприятий двигатель будет с легкостью заводиться, не будет перебоев в его работе, у автомобиля улучшатся динамические характеристики, не будет видно никакого темного дыма из выхлопной трубы, расход топлива придет в норму, снизится шумность работы мотора.

Конечно, многие виды работ, связанных с обслуживанием автомобиля, не так просто выполнить в домашних условиях. Однако это не касается системы подготовки и подачи топливо-воздушной смеси.

Зная, как выглядит схема карбюратора, принцип его работы, а также установочные нормативы основных параметров, каждый автовладелец машины, на которой установлен ДААЗ 2017, в состоянии выполнить большую часть работ по регулировке и ремонту устройства самостоятельно. Это позволяет сэкономить материальные ресурсы и время, которое приходится тратить на поездки в сервис.

Источник

Процедура настройки

Настройка карбюратора производится в несколько этапов:

  • регулировка основной дозирующей системы, которая относится к первичной камере;
  • регулировка системы холостого хода;
  • тестирование работы карбюратора при больших нагрузках (предполагает открытие вторичной камеры).

Регулируем основную дозирующую систему

Обычно для настройки дозирующей системы требуется увеличить на пару миллиметров воздушные жиклёры карбюратора. Как правило, их сечения увеличиваются до 1,7 (с 1,5) или 1,9 миллиметров (с 1,7). Однако в некоторых случаях этого, оказывается, недостаточно.

На фото — места регулировки карбюратора

Если после изменения отверстий жиклёра, в момент плавного разгона машины вы ощущаете явную задержку в повышении вращения коленвала (около 2–3 секунд) — необходимо установить новый жиклёр. Его сечение должно быть меньше ещё на 1 миллиметр. Однако делать это можно только в том случае, если вы полностью уверены в том, что ускорительный насос исправно работает. Стоит отметить, что на этом этапе могут появиться рывки или провалы, когда вы будете плавно трогаться или ехать на пониженной передаче при минимальной скорости. Не стоит переживать из-за этого — ничего страшного не происходит.

Настраиваем систему холостого хода

Завершив этап настройки дозирующей системы, можно приступать к настройке холостого хода. Ваша цель — создать условия для минимального содержания CO в выхлопе. При этом двигатель должен максимально устойчиво работать. Для того чтобы безошибочно решить такую задачу, специалист используют специальный инструмент — газоанализатор. Однако, если у вас его нет, вы можете применить обычный тахометр.

Вам необходимо выбрать такую позицию винта, в которой определяется состав топлива при переходном режиме. Специальную заглушку с детали можно убрать, применив металлический крючок. Перед этим нужно высверлить в краешке заглушки сквозное отверстие (диаметр — 2 или 3 миллиметра).

Сначала попробуйте отрегулировать переходной режим, не обеспечивая нагрузок

Вы должны осторожно, не спеша открыть металлическую заслонку, прикрывающую первичную камеру. Одновременно следите за показаниями тахометра — насколько меняется вращение коленвала

Если обороты двигателя равномерно увеличиваются — это признак того, что в горючем содержится допустимая норма CO. Если же обороты не учащаются в каком-то из положений заслонки — это свидетельство недопустимого состава смеси.

На видео — настройка холостого хода:

Для того чтобы настроить карбюратор на холостом ходу, необходимо вращать винт «качества» в различные стороны, пока не найдёте ту позицию, в которой обороты вращения станут максимальными. После этого используйте винт «количества» (у него ребристая пластиковая ручка) и установите несколько повышенную частоту вращения в сравнении с обычной (на 150–170 мин-1). Затем заверните винт «качества», чтобы снизить частоту вращения до нормальной величины (на 150–170 мин-1). На этом настройка считается законченной.

Такой способ регулировки особенно удобен, если у вас есть точный тахометр, который способен регистрировать изменения частоты вращения для каждых 50 оборотов в минуту. Это позволяет гарантировать содержание оксида углерода на уровне, не превышающем полтора процента. Благодаря такой регулировке удаётся достичь уровня CO в 0,3 процента.

Существуют и другие методы настройки карбюратора на холостом ходу. К примеру, вместо газоанализатора или тахометра можно применять индикатор качества смесей. Он имеет специальное кварцевое окно и устанавливается в гнездо, предназначенное для свечей зажигания. Однако такой способ не может стопроцентно гарантировать допустимое содержание оксида углерода в выхлопных газах. Поэтому, для того чтобы обеспечить правильную регулировку, используйте следующий критерий. Если в окошке индикатора появляется голубое пламя — это свидетельствует о содержании CO на уровне 3–5,5 процента. Если же огонёк меняется на жёлтый — это говорит о недопустимом содержании оксида углерода (более шести процентов).

Частота настройки

Регулировку холостого хода описанным способом можно осуществлять достаточно часто. Но не рекомендуется делать это более трёх-четырёх раз в году, даже если вы интенсивно используете автомобиль. Оптимальное количество регулировок — две в год (в начале весны и осени). Если машина эксплуатируется только в летний период — делайте настройку только один раз.

Настройка автомобильного карбюратора

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
