Дроссельная заслонка

Дроссельная заслонка двигателя F3R некапризная и как правило не требует внимания. Можно сказать, что единственное хлопотное место в ней – датчик положения заслонки. Из-за его неисправности двигатель может очень плохо или с рывками разгоняться при резком открытии заслонки. При плавном нажатии педали до упора мотор будет обеспечивать нормальный разгон. При серьезной неисправности потенциометра появляется соответствующая ошибка.

Также замены могут потребовать обе прокладки дроссельной заслонки – по ним возникает подсос воздуха, из-за чего двигатель будет держать повышенные обороты, а при диагностике будет обнаружено недостаточное разряжение во впуске на холостом ходу.

Выбрать и купить дроссельную заслонку для двигателя Renault вы можете в нашем каталоге контрактных запчастей.

Технические характеристики hr16de 1,6 л/110 л. с.

Изначально в двигателе заложена рядная конструкция с верхними распредвалами по схеме DOHC V16. Улучшена схема двигателя гидромуфтой корректировки фаз газораспределения, электронной дроссельной заслонкой и дублированными форсунками на каждом цилиндре.

Компоновка навесного оборудования

Вместо ремня ГРМ конструкторы производителя применили высокоресурсный цепной привод.

Цепной привод ГРМ

Изначально увеличены объемы камер сгорания до 1,6 л, установлено высокоресурсное навесное оборудование

Важной особенностью нового силового агрегата является увеличение КПД, экономия бензина, высокая производительность и снижение энергопотерь

Полные технические характеристики HR16DE выглядят следующим образом:

Изготовитель	Atsuta Plant, Nissan Motor Manufacturing UK, Oppama Plant, Nissan Motor Iberica S. A., Shonan Plant, АвтоВАЗ, Aguascalientes Planta, Dongfeng Motor Company
Марка ДВС	HR16DE
Годы производства	2006 – …
Объем	1598 см3 (1,6 л)
Мощность	81 кВт (110 л. с.)
Момент крутящий	153 Нм (на 4400 об/мин)
Вес	120 кг
Степень сжатия	9,5
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	система СОР, 4 катушки на свечах
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый
Выпускной коллектор	стальной сварной
Распредвалы	8 кулачков, схема DOHC
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	78 мм
Поршни	алюминиевые, короткая юбка
Коленвал	литой чугунный
Ход поршня	83,6 мм
Горючее	АИ-95
Нормативы экологии	Евро-4/5
Расход топлива	трасса – 5,5 л/100 км смешанный цикл 6,4 л/100 км город – 8,9 л/100 км
Расход масла	максимум 0,5 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, Mobil, Shell, Motul
Масло для HR16DE по составу	синтетика, полусинтетика
Объем масла моторного	4,3 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 350000 км
Регулировка клапанов	шайбы
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,3 л
Помпа	GKN-Spidan 91637, Febi 37195, Dolz N151, Blue Print ADN19190
Свечи на HR16DE	PLZKAR6A-11 от NGK
Зазор свечи	0,7
Цепь ГРМ	130281KC0A с двумя цветными метками
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Champion CAF100956P, Bosch F026400101, Blue Print ADN12249, Alco MD-8288
Масляный фильтр	C-207L, C-224, C-221 VIC
Маховик	6 отверстий для болтов, зубчатый венец полный
Болты крепления маховика	М12х1,25 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 12 бар, разница максимум 1 бар в соседних цилиндрах
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 16 Нм маховик – 107,8 Нм болт сцепления – 57 Нм крышка подшипника – 32,4 Нм 60° (коренной) и 27,5 Нм, отворот, 19,6 Нм 60° (шатунный) головка цилиндров – 66 Нм, ослабление, 40 Нм 75° 75°

Производя капитальный ремонт в гараже своими руками производитель рекомендует использовать официальный мануал с подробными инструкциями обслуживания узлов.

Мотор для стран третьего мира

Моторы серии К — это рабочие лошадки, выхаживающие при минимальном, но качественном уходе по 300 000 — 400 000 км без капитального ремонта. Однако их характеристики далеки от совершенства. Литровая мощность у аналогичных моторов от многих других производителей ощутимо выше. К примеру, мотористы корейских марок Hyundai и Kia на своем двигателе серии G4FC снимают с того же рабочего объема 123 и более лошадиных сил.

Еще один недостаток двигателей Renault — нескромный аппетит. Правда, этому отчасти способствует применение механических коробок передач с относительно короткими передачами — фирменная черта автомобилей Renault. Такое решение позволяет водителям не выпадать из современного динамичного потока при относительно невысоких мощностных характеристиках двигателя. В качестве альтернативы механике применяют устаревший четырехступенчатый автомат, который также не способствует экономичной езде.

Параметры двигателя К4М 1,6 16 клапанов и возможности — бортжурнал Renault Duster 2012 года на DRIVE2

Двигатель Renault K4M 1.6 л. 16 клапановДвигатель Рено к4м характеристикиПроизводство — Renault Espana/АвтоВАЗГоды выпуска – (1999 – наше время)Материал блока цилиндров – чугунСистема питания – инжекторТип – рядныйКоличество цилиндров – 4Клапанов на цилиндр – 4Ход поршня – 80,5 ммДиаметр цилиндра – 79,5 ммСтепень сжатия – 9,5Объем мотора – 1598 см. куб.Мощность – 102-115 л.с. /5750 об.минКрутящий момент – 145-147Нм/3750 об.минТопливо – 92Экологические нормы – Евро 4Расход топлива — город 11,8 л. | трасса 6,7 л. | смешанн. 8,4 л/100 кмРасход масла – до 0,5 л/1000 кмМасло в двигатель к4м Логан 16 клапанов:5W-40

5W-30

Моторесурс К4М:1. По данным завода – нет данных

2. На практике – 400+ тыс. км

ТЮНИНГПотенциал – неизвестно

Без потери ресурса – +\- 120 л.с.

Двигатель устанавливался на:Renault LoganRenault SanderoRenault Kangoo 1 и 2Renault DusterLada LargusRenault Megane 1, 2, 3Nissan Almera G11Renault Clio 2Renault Laguna 1, 2Renault Scenic

Renault Fluence

Неисправности и ремонт двигателя К4МДвигатель Renault Logan K4M 1,6 л. 102 л.с. не новый, целый ряд различных его модификаций используются компанией Renault с 1999 года на моделях Renault Megane, Renault Clio II, Renault Laguna и другие. Представляет собой развитие K7M серии, с новой ГБЦ, уже 16 клапанной. Отличий много: другая голова с двумя распредвалами, сами распредвалы легкие, другие поршни, гидрокомпенсаторы и т.д. Моторы бывают как с фазорегулятором, так и без него, степень сжатия варьируется от 9.5 до 10, с этим и с прошивкой связаны небольшой разброс мощностных показателей двигателя, в остальном все К4М идентичны. Целый список индексов после названия К4М показывает: нормы токсичности(Евро-3\4\5), тип КПП, наличие фазорегулятора, степень сжатия и другие мелочи связанные с особенностью установки в каждый конкретный автомобиль. В природе существует модификация данного мотора под названием K4M RS, на широких валах, пиленных каналах он выдает 135 л.с. с объема 1.6 л.К минусам 16 клапанного мотора отнесем дороговизну запчастей, ремень ГРМ к4м при обрыве гнет клапана, поэтому раз в 60 тыс. км нужно поменять ролики, сам ремень и ездить со спокойной душой. Кроме того, бывают провалы в работе, от некачественного топлива плавают обороты. По сравнению с 8-ми клапанным двигателем, 16V работает тише, экономичней, нет вибраций и много других плюсов. Если вы выбираете с каким двигателем взять логан/сандеро/ларгус, то однозначно 16 клапанный К4М ваш выбор. В случае с автомобилями побольше — Дастер, Меган и т.д. посмотрите на 2.0 литровый мотор.Стоит сказать и о часто встречающихся неисправностях, двигатель к4м не редко троит, проблема заключается обычно в катушке зажигания, форсунках, свечах, меряйте компрессию и исходите уже из этого.Нестабильная работа, плавающие обороты на к4м логан 1.6 двигателе вызываются обычно датчиком положения коленвала или катушкой зажигания.

С 2006 года выпускается преемник К4М, под названием h5M, по ниссановской маркировке HR16DE, подробности о нем смотрим здесь.

Тюнинг двигателя Renault K4M 16 клапанов.Чип тюнинг, прошивка двигателя К4М 1.6 16 клапанов

Обыкновенная чиповка двигателя, одновременно с заменой выхлопа на безкатовый способна немного улучшить данимические показатели мотора, +\- 120 л.с. получить вполне возможно. Дополнить это можно установив валы драйвтех 10 фаза 270, чуть шире стандарта, поедет чуть веселее и даст еще немного л.с. Чтоб продвинуться дальше нужно придумать кое что другое.

Компрессор на Рено К4М

Ровно как и на К7М или K7J, при большом желании, на мотор можно пристроить компрессор ПК-23 и надуть около 140-150 л.с. Степень сжатия стандартных К4М не слишком высокая, 0,5 бар выдержит. Готовых китов на этот мотор нет, но обратившись к производителю, вам соберут нужную конфигурацию под конкретный автомобиль. Для реализации проекта вам пригодятся волговские форсунки, прямоточный выхлоп, валы фаза 270-280, а для настройки всего этого онлайн потребуется блок управления двигателем Абит.

Турбина на Рено К4М 16 клапанов

Система 1 в 1 как с компрессором, только вместо ПК-23 ставим турбину TD04, все форсунки, валы и т.д. ставим то же самое. На практике такие конфигурации выдают чуть более 150 л.с. Выдающихся динамических показателей получить будет сложно, но то, что автомобиль поедет быстрее это точно. Что касается ресурса… кто-то думает о ресурсе когда речь заходит о наддуве?

Информация взята с сайта wikimotors.ru/

Обслуживание двигателя

К4М, как и любой двигатель, нуждается в регулярном и правильном сервисном обслуживании.

Особого внимания требует механизм ГРМ – натяжной ролик, сам зубчатый ремень, и другие элементы

«Здоровье» газораспределительного узла критически важно, его повреждение приведет к загибанию клапанов и дорогостоящему капитальному ремонту

Интересно: в случае выхода из строя стоимость капремонта способна оказаться ниже затрат на установку контрактного двигателя. Стоимость агрегата на разборках – около 30-40 тысяч для старых авто, для более новых – около 50 тыс.

Замену ремня следует делать через 60 тысяч километров пробега машины.

Важно: нельзя допускать попадания масла на поверхность ремня. Если случилась даже минимальная протечка, ее нужно немедленно устранить

Двигатель К4М нуждается и в качественном моторном масле и своевременной замене такового. Обычно рекомендуются масла 5W-30, 5W-40, менять жидкость следует раз в год или каждые 15 тыс. км. Вместе с заменой масла сменяют и масляный фильтр.

Следующий важный момент – воздушный фильтр, его состояние прямо влияет на работу двигателя: чем хуже проходит воздух через фильтр, тем сильнее двигатель «задыхается», теряет мощность, начинает работать с провалами. По регламенту воздушный фильтр следует менять раз в два года, или примерно через 30 тыс. пробега.

Воздушный фильтр:

Если автомобиль эксплуатируется при высокой запыленности воздуха, менять его нужно и чаще.

Двигатель достаточно чувствителен к топливу и плохо переносит 92-е марки, хотя прямого запрета на 92 бензин производитель не дает. Желательно лить в бак качественное топливо с октановым числом 95.

Регулярной замене подлежат свечи: согласно регламенту производителя, это делается каждые 30 тыс. пробега. Каталожный номер «заводских» свечей – 7700500155, но допускаются и совместимые – EYQUEM EQ-RFC58LZ2E, и др., которые можно найти по каталогам.

Двигатель Renault K4M

Моторы K4M с объемом 1.6 л. компания Рено начала производить с 1999 года. В своей основе мотор K4M имеет блок из чугуна, два распределительных вала и по четыре клапана на каждый из четырех цилиндров, которые располагаются в ряд. Распределительные валы облегченные благодаря кулачкам, которые напрессованы на стальную трубу. Поршни инженерами были сделаны более прочными высотой 31.7мм. и диаметром 79.47мм. Шатуны в конструкции мотора применили стальные кованные, длиной 128.0 мм. В зависимости от модификации мотора К4М бывают как с фазорегулятором — это мощность двигателя 110-115 л.с., так и без него — это 102 л.с.. Степень сжатия так же варьируется от значения 9.5 до 10.0. ГБЦ K4M сделана из алюминиевого сплава. Распредвалы приводятся во вращение благодаря ремню. При обрыве ремня — гнутся клапана и как результат — дорогостоящий. Клапаны мотора приводятся в действие от распредвалов с помощью рокеров и гидрокомпенсаторов, которые автоматом предоставляют беззазорный контакт кулачка распредвала с клапаном. Значение диаметра тарелки впускного клапана мотора равно — 32.5мм., выпускного — 28.0мм. Диаметр стержня обоих клапанов равен – 5.5мм. Длина впускного клапана равна 109.32мм., а выпускного равна – 107.64мм. В качестве системы охлаждения инженеры выбрали — жидкостную закрытого типа с принудительной циркуляцией.

Теперь пару слов про модификации… Модификаций действительно очень много и перечислять их всех нет особого смысла. Единственное, о чем можно упомянуть, это то, что многочисленные индексы, которые добавляются после названия двигателя K4M могут говорить о типах КПП, о степенях сжатия, об экологических нормах, а так же о многих других параметров, которые относятся к каждому автомобилю индивидуально.

Далее опубликуем список моделей автомобилей, которые комплектовались данным двигателем:

Что касается малютки Renault Twingo второго поколения и родстера Renault Wind, то эти автомобили комплектовались особенным и самым мощным двигателем — K4M с индексом RS. Этот двигатель выдавал 133 л.с. при 6750 об/мин.

Типичные болячки и недостатки ДВС K4M 1.6L:

Плавающие обороты. Как правило, проблема кроется в уплотнительном кольце дроссельной заслонки — это место соединения коллектора с дросселем. Проблему можно решить заменой этого кольца. Код детали: 8200068566. Заодно можно поменять уплотнительное колечко со стороны воздушного фильтра под артикулом 8200068583. Причиной плавающих оборотов могут так же быть катушки зажигания или датчик положения коленчатого вала.

В целом двигатель К4М можно характеризовать весьма надежным и неприхотливым. При правильной и своевременной эксплуатации ресурс двигателя К4М может составить 350-400тыс.км. Необходимо помнить о замене масла раз в 10-15 тыс.км. в зависимости от условий эксплуатации, а так же замене ремня ГРМ с роликами и натяжителем раз в 60тыс.км. пробега. Замена свечей зажигания производится раз в 30тыс.км.

Характеристики двигателя K4M

Проблемы и надежность двигателя Renault 1.6 (K4M)

Большая компания Renault создает подходящие двигатели для всех регионов, в которых представлены его автомобили. Если европейские модели давно перешли на турбомоторы и даже электротягу, то бюджетные автомобили марки Renault, такие как Logan, Sandero и Duster довольствуются «проверенными временем» атмосферными двигателями. Такими как, например, 1,6-литровый атмосферник K4M.

Выбрать и купить контрактный двигатель Renault 1.6 (K4M) вы можете в нашем каталоге силовых агрегатов.

Двигатель Рено 1.6 (K4M) проходит проверку временем с 1999 года. Вообще этот двигатель пришел на смену агрегату K7M, имеющему такой же рабочий объем. Оба двигателя на долгие годы стали единственной движущей силой бюджетных Рено Логан московской, а затем и тольяттинской сборки.

На нашем YouTube-канале вы можете посмотреть разборку двигателя Рено K4M, прибывшего из Европы. Его сняли его с Рено Сценик 2 2007 года с пробегом 170 000 км.

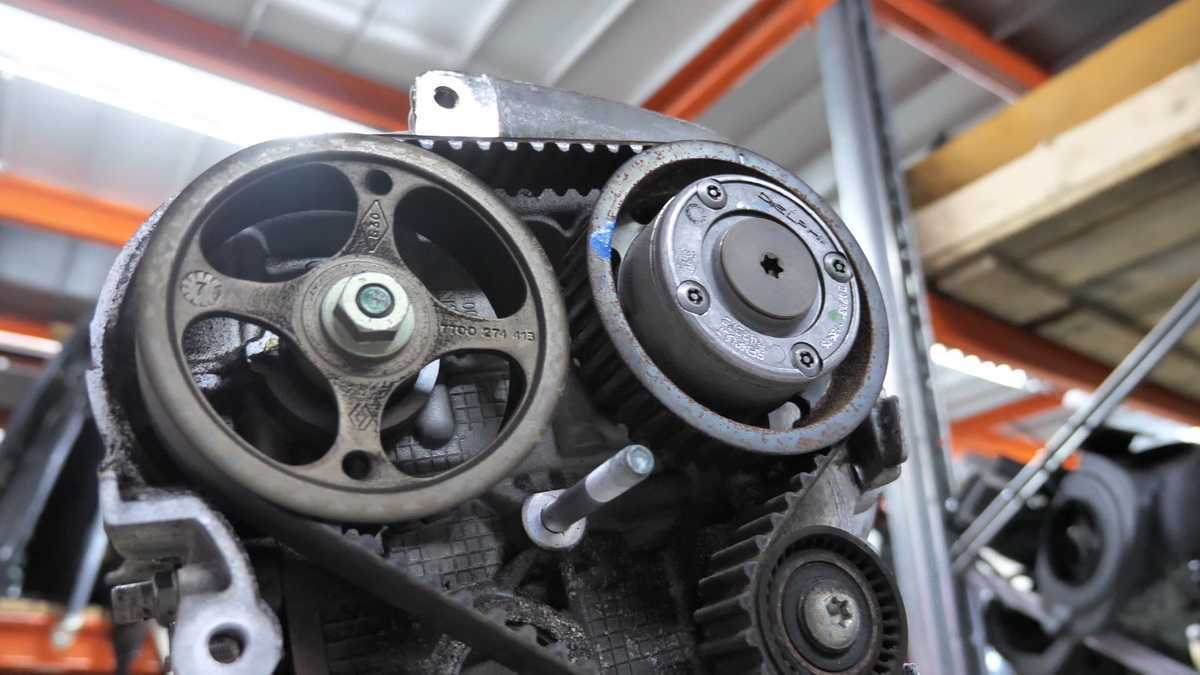

Среди модификаций двигателя Рено 1.6 K4M есть версии с фазовращателем. Он установлен на впускном распредвале, управляется отдельным клапаном, место которому нашлось прямо в ГБЦ.

Двигатель Рено 1.6 (K4M) обычно не доставляет проблем. Этот двигатель действительно надежный и неприхотливый. Главное, не снижать планку в уровне обслуживания и качестве используемых расходников. Элементарная экономия на сервисе может привести к выходу двигателя из строя.

Если не экономить на обслуживании этого двигателя, он запросто пройдет и 400 000 и 800 000 км. Опыт эксплуатации даже на сомнительном топливе и в сложных условиях стран СНГ показывает, что 1.6-литровый двигатель Рено может запросто выдержать весьма серьезный пробег. Однако с мотором K4M все-таки случаются небольшие непрятности. Сейчас и поговорим о них.

Конструктивные особенности

С точки зрения конструкции устройство двигателя К4М простое: основной элемент чугунный блок с четырьмя цилиндрами рядной компоновки и алюминиевая ГБЦ на 16 клапанов. Привод ГРМ – ременной, распредвалы выполнены по облегченной схеме, поршни двигателя укреплены вставками из высокопрочной стали в области компрессионных колец.

Внешний вид двигателя:

Как уже упоминалось, гидрокомпенсаторы делают мотор менее шумным. Кроме того, их наличие избавляет автовладельца от необходимости проведения процедуры коррекции тепловых зазоров клапанов. В новые модели двигателя добавили фазорегулятор на впуске, что добавило около 15 лошадиных сил: форсированная версия RS, снабженная тюнингованными системами впуска-выпуска и спортивным распредвалом, выдает до 135 сил.

Зажигание и впрыск, как и в большинстве современных двигателей, управляются электронным блоком. Система охлаждения двигателя – жидкостная, с принудительной циркуляцией, рабочим телом системы служит антифриз. Смазочная система сделана по принципу комбинированной: масло к точкам трения подается и разбрызгиванием, и под давлением.

Распределительные валы, в количестве двух штук, вращаются от зубчатого ремня ГРМ. Вращаясь, они передают крутящий момент на клапана выпуска и впуска

Это достаточно надежная конструкция, важное преимущество которой – простота устройства. Но эта простота таит в себе и серьезную опасность для двигателя: если ремень механизма газораспределения поврежден или порван, клапана, скорее всего, загнутся под ударами поршней

Клапана двигателя К4М имеют разную длину и размеры тарелок: впускные больше выпускных. Шатуны двигателя – кованые, выполнены из стали.

Цилиндры и клапана двигателя:

Снятие и проверка форсунок

Снимаем топливную рампу, как написано выше.

Отжимаем фиксатор колодки проводов топливной форсунки

Отсоединяем колодку от разъема форсунки

Поддеваем отверткой фиксатор топливной форсунки

Вынимаем форсунку из рампы

Снимаем с помощью плоской отвертки уплотнительное кольцо

При замене форсунки, заменяем уплотнительные кольца

С помощью омметра проверяем сопротивление обмотки форсунки. Сопротивление должно составлять 12 Ом.

Проверку на распыл и проливку форсунок проверяем отдельно от автомобиля.

Собираем все детали в обратной последовательности.

Перед тем как установить топливную рампу на двигатель, устанавливаем на форсунки новые уплотнительные кольца, предварительно смазав их моторным маслом.

Устанавливаем топливную рампу на двигатель.

Устанавливаем крепежные болты топливной рампы.

Затягиваем болты крепления рампы моментом 9 Нм (0,9 кгс.м).

Присоединяем колодки жгутов проводов к форсункам.

Присоединяем топливную трубку к топливной рампе до щелчка пружинного фиксатора соединителя.

Присоединяем клемму минус аккумуляторной батареи. Проверяем герметичность соединений.

Источник

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.
Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.
Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку. Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.

Как снять и поставить топливную рампу двигателя К4М

Топливную рампу снимаем для замены форсунок и для прочистки топливной рампы, а также при ремонте ГБЦ

Подготавливаем автомобиль для выполнения работ.

Сбрасываем давление топлива. Для этого наклоняем вперед задний ряд сидений (для 5-ти местной комплектации) или средний ряд (для 7-ми местной комплектации).

Отсоединяем и поднимаем обивку пола.

Снимаем крышку люка электробензонасоса.

Отсоединяем колодку 1, жгута проводов заднего от модуля 2 электробензонасоса.

Запускаем двигатель и даем ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе.

Отсоединяем минусовую клемму аккумулятора.

После этого подсоединяем колодку жгута проводов к модулю бензонасоса.

Устанавливаем крышку люка электробензонасоса.

Устанавливаем и закрепляем обивку пола.

Возвращаем сидения в исходное положение.

Головкой на 13 отворачиваем две гайки 1 (рисунок 2), и снимаем защитный кожух 2 топливной рампы.

Нажимаем на пружинный фиксатор соединителя трубки 1, и движением вдоль оси штуцера отсоединяем трубку 1 от топливной рампы 3.

Для автомобилей с кузовом «фургон» предварительно накрыть ветошью место соединителя топливной трубки с топливной рампой и предотвратить выброс топлива при отсоединении топливопровода, так как давление в топливной магистрали сохраняется.

Отсоединяем колодки 2 (рисунок 3), жгута проводов от форсунок топливной рампы 3.

Головкой на 8 отворачиваем два болта 4 и снимаем топливную рампу 3 в сборе с форсунками.
