Устройство трансмиссии

Как оно функционирует?

Принцип работы сцепления автомобиля заключается в трении нескольких дисков. Действие данного узла заключается в плотном сжатии рабочих поверхностей маховика и прижимной поверхности корзины. Ниже мы рассмотрим этот момент более подробно.

Когда узел находится в рабочем состоянии, под действием выжимной пружины диск корзины плотно прилегает к сцеплению и прижимает его к маховику. При этом первичный вал заходит в шлицевую муфту. Далее производится передача крутящих усилий на него от диска сцепления. Когда водитель нажимает на педаль, он задействует работу выжимного подшипника. Последний нажимает на пружину. Таким образом, поверхность корзины отходит от диска сцепления. После этого первичный вал КПП прекращает свое движение.

Устройство сцепления

Бывают однодисковое сцепление и двухдисковое. Наиболее популярное — однодисковое.

Оно состоит из:

• корзины сцепления;
• ведомого диска;
• выжимного подшипника;
• вилки сцепления;
• привода, который бывает или гидравлическим, или механическим, или пневматическим;
• педали сцепления в салоне машины.

Принцип работы простыми словами

Водитель нажимает на педаль сцепления. Это действие инструкторы по вождению называют выжать сцепление. Педаль передает силу вилке сцепления, которая воздействует на выжимной подшипник. Черед него сила передается на лепестки корзины.

Корзина отжимает ведомый диск сцепления от маховика, то есть разобщает (разделяет) двигатель и коробку. В этом случае, как бы водитель не нажимал на газ, на коробку никакая сила не передается.

В автомобилях с коробкой робот сцепление есть, но педали нет, потому что не водитель отвечает за выжим сцепления, а исполнительные механизмы робота.

Корзина состоит из:

• нажимного диска;
• диафрагменной пружины;
• кожуха.

Кожух корзины болтами крепится к маховику. Возвратная диафрагменная пружина крепится к корзине и воздействует на выжимной подшипник. Что касается нажимного диска, то он соединяет ведомый диск с маховиком.

При включенном сцеплении, то есть когда педаль не нажата, нажимной диск давит на ведомый диск, а ведомый диск соединен с маховиком.

При выключенном сцеплении, то есть когда педаль нажата, нажимной диск не давит на ведомый диск и коробка не зависит от двигателя. Нажимной диск соединяется с корзиной, вернее с кожухом корзины, пластинчатыми тангенциальными пружинами. После отпускания педали сцепления, пружины возвращаются в исходное положение.

В конструкции сцепления есть еще диафрагменная пружина. Пружина воздействует силой и соединяет диск с маховиком. Чем сильнее прижат диск диск к маховику, тем качественнее передается крутящий момент от коленвала ДВС на коробку.

Внешне диафрагменная пружина похожа на лепестки и крепится к краю кожуха. Во внутренне части кожуха пружина крепится болтами к кожуху. Также бывает конструкция, где пружины крепятся опорными кольцами. Выжимной подшипник давит на конце лепестков снаружи корзины.

Неисправность демпферных пружин диска сцепления. проблемы со сцеплением: учимся определять и устранять

Корзины сцепления бывают двух типов:

1. Вытяжной.
2. Нажимной.

Нажимная корзина более распространена из-за простоты конструкции, доказанной надежности.

Вытяжная корзина меньше по размеру. С нажимной корзиной лепестки движутся к маховику, а в вытяжной — от маховика.

Как не сжечь этот узел?

Не стоит думать, что если долго давить на данную педаль, работа сцепления автомобиля будет стабильной, а машина от этого не пострадает. К примеру, на перекрестках и при остановке «на красный» следует сразу переключаться на «нейтралку». Если все это время (порядка 20-40 секунд) ваша нога будет находиться на педали сцепления, вы попросту его сожжете через 1-2 дня. Цена на него в зависимости от модели автомобиля колеблется в пределах от 200 до 1000 долларов и выше. Согласитесь, это довольно большая сумма.

Как показывает практика, при правильном использовании сцепления можно не менять корзину и диск на протяжении 100-200 тысяч километров (касается импортных марок машин). Главное – чувствовать, когда следует нажимать на педаль, а когда – нет. Если ваша остановка длится более 5-6 секунд, смело включайте «нейтралку». Сделать это можно и раньше, например если на расстоянии в 300 метров вы увидели красный сигнал светофора. В таком случае машина будет двигаться по собственной инерции. Кстати, используя «накат», можно значительно уменьшить расход топлива автомобиля.

Таким образом, не следует резко отпускать педаль сцепления, но и не нужно очень долго его держать. И в том и в другом случае вы рискуете ухудшить техническое состояние автомобиля.

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко для дизельного двигателя

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245) постоянно замкнутое, однодисковое, сухое, с центральной нажимной диафрагменной пружиной и демпферным устройством на ведомом диске. Нажимной диск 19 (рис. 1) соединен с кожухом 10 тремя группами пластин.

Сцепление и механизм выключения ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко расположены в картере 21 сцепления, который крепится к заднему листу двигателя десятью гайками 16 шпилек и болтом, под которые установлены конические пружинные шайбы 15 выпуклой стороной к гайкам и головке болта.

Центрирование картера сцепления относительно оси коленчатого вала двигателя осуществляется с помощью двух штифтов 20, запрессованных в картер сцепления. На картере сцепление установлены кронштейны 6 задних опор двигателя, которые крепятся болтами 5.

Рис. 1. Сцепление ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245)

1 маховик; 2, 5 — болты; 3 — вилка; 4 — задняя подушка; 6 — кронштейн задней опоры двигателя; 7 — защитное кольцо; 8 — муфта сцепления; 9 — заклепка фрикционной на¬кладки; 10 — кожух; 11 — опорное кольцо; 12, 20 — штифты; 13 — подшипник; 14 — первичный вал коробки передач; 15 — шайба; 16 — гайка; 17 — ведомый диск; 18 — тарельчатая нажимная пружина; 19 — нажимной диск; 21 — картер сцепления

Зазор между нажимной пружиной 18 и подшипником муфты 8 отсутствует, поэтому внутреннее кольцо подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.

Привод управления сцеплением ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко — гидравлический. Главный цилиндр сцепления 15 (рис. 2), закрепленный на щитке передка кабины, приводится в действие подвесной педалью 20.

Главный цилиндр сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две другие секции бачка питая гидравлический привод двухконтурной рабочей тормозной системы).

Рис. 2. Привод сцепления автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

В — компенсационное отверстие; Г — перепускное отверстие; 1 — питающий бачок; 2 — питающий шланг; 3, 18 — штуцера; 4, 23 — защитные колпаки; 5, 24 — толкатели; 6,33 — втулки; 7,34 — поршни; 8 — клапан поршня; 9, 14, 35 — манжеты; 10,32, 37 — пружины; 11 -муфта; 12 — гайка; 13 — упорная шайба; 15 — главный цилиндр сцепления; 16 — клапан главного цилиндра сцепления; 17 — упорное кольцо; 19 — трубопровод; 20 — педаль; 21 — шланг; 22 — рабочий цилиндр сцепления; 25 — крышка; 26 — кольцо вилки; 27 — ось опоры вилки; 28, 30 — ролики; 29 -палец муфты; 31 — подшипник муфты; 36 — распорная втулка

Рабочий цилиндр 22, закрепленный на верхней части картера сцепления, соединен с главным цилиндром трубопроводом 19 и шлангом 21, снабжен клапаном для удаления воздуха из гидросистемы. При не нажатой педали полость под поршнем 7 главного цилиндра соединена с бачком через компенсационное отверстие В, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Поджатие подшипника 31 муфты выключения сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко к нажимной пружине с усилием 70-100 Н (7-10 кгс) осуществляет с помощью пружины 32 через поршень 34, толкатель 24, вилку 3 (см. рис. 1) и муфту 8. При износе накладок сцепления под действием нажимной пружины система занимает новое положение, сжимая пружину 32 (рис. 2).

Избыток жидкости из рабочего цилиндра сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко через трубопровод в компенсационное отверстие в главном цилиндре попадает в бачок.

Имеющийся загиб длины рабочего цилиндра на перемещение поршня обеспечивает (без регулировки) расчетный износ накладок сцепления. Положение (ход) педали сцепления относительно пола регулируется изменением длины толкателя 5. Ремонтные работы со сцеплением можно проводить без снятия двигателя с автомобиля.

Снятие сцепления автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

Для снятия сцепления необходимо снять коробку передач и картер сцепления.

Для снятия картера сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко необходимо выполнить следующее:

— отсоединить трубу системы выпуска газов от картера сцепления; — отвернуть болты крепления и снять крышку рабочего цилиндра сцепления; — отвернуть гайки шпилек крепления рабочего цилиндра сцепления, поднять вверх рабочий цилиндр в сборе с толкателем, не отсоединяя шланг;

Типовое устройство сцепления — однодисковое, фрикционное

Фрикционным сцеплением называется дисковая муфта, в которой крутящий момент передается за счет силы сухого трения.

Широкое распространение на современных автомобилях получили однодисковые сухие сцепления. Однодисковым сцеплением называется фрикционная муфта, в которой для передачи крутящего момента применяется один ведомый диск.

Однодисковое сцепление (схема 2, а) состоит из ведущих и ведомых деталей, а также из деталей включения и выключения сцепления.

Схема 2 – Однодисковое фрикционное сцепление

а – включено; б – выключено; 1 – кожух; 2 – нажимной диск; 3 – маховик; 4 – ведомый диск; 5 – пластина; 6 – пружина; 7 – подшипник; 8 – педаль; 9 – вал; 10 – тяга; 11 – вилка; 12 – рычаг

Ведущими деталями являются маховик 3 двигателя, кожух 1 и нажимной диск 2, ведомыми – ведомый диск 4, деталями включения – пружины 6, деталями выключения – рычаги 12 и муфта с подшипником 7.

Кожух 1 прикреплен болтами к маховику. Нажимной диск 2 соединен с кожухом упругими пластинами 5. Это обеспечивает передачу крутящего момента от кожуха на нажимной диск и перемещение нажимного диска в осевом направлении при включении и выключении сцепления. Ведомый диск 4 установлен на шлицах первичного (ведущего) вала 9 коробки передач.

Сцепление имеет привод, в который входят педаль 8, тяга 10, вилка 11 и муфта с выжимным подшипником 7.

При отпущенной педали 8 сцепление включено, так как ведомый диск 4 прижат к маховику 3 нажимным диском 2 усилием пружин 6. Сцепление передает крутящий момент от ведущих деталей к ведомым через поверхности трения ведомого диска с маховиком и нажимным диском. При нажатии на педаль 8 (схема 2, б) сцепление выключается, так как муфта с выжимным подшипником 7 перемещается к маховику, поворачивает рычаги 12, которые отодвигают нажимной диск 2 от ведомого диска 4. В этом случает ведущие и ведомые детали сцепления разъединены, и сцепление не передает крутящий момент.

Однодисковые сцепления просты по конструкции, дешевы в изготовлении, надежны в работе, обеспечивают хороший отвод теплоты от трущихся поверхностей, чистоту выключения и плавность включения. Они удобны в обслуживании при эксплуатации и ремонте.

В однодисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружинами, равномерно расположенными по периферии нажимного диска. Оно также может осуществляться одной диафрагменной пружиной или конической пружиной, установленной в центре нажимного диска.

Сцепление с периферийными пружинами несколько сложнее по конструкции (большое количество пружин). Кроме того, поломка одной из пружин в эксплуатации может быть не замечена, что приведет к повышенному износу сцепления.

Сцепление с одной центральной пружиной проще по конструкции и надежнее в эксплуатации. При центральной диафрагменной пружине сцепление имеет меньшие массу и габаритные размеры, а также меньшее количество деталей, так как пружина кроме своей функции выполняет еще и функцию рычагов выключения сцепления. Кроме того, она обеспечивает равномерное распределение усилия на нажимной диск. Сцепления с центральной диафрагменной пружиной применяются на легковых автомобилях из-за трудности изготовления пружин с большим нажимным усилием при малых габаритных размерах сцепления.

Сцепление с центральной конической пружиной имеет преимущество в том, что нажимная пружина не соприкасается с нажимным диском и поэтому при работе сцепления меньше нагревается и дольше сохраняет свои упругие свойства. Кроме того, благодаря конструкции нажимного механизма сцепление может передавать большой крутящий момент при сравнительно небольшой силе пружины. Такие сцепления применяются на грузовых автомобилях большой грузоподъемности.

Схема однодискового сцепления

Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала. В картере сцепления размещаются конструктивные элементы сцепления. Картер сцепления крепиться болтами к двигателю.

Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления. Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.

На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина наружным диаметром опирается на края нажимного диска. Внутренний диаметр пружины представлен упругими металлическими лепестками, на концы которых воздействует подшипник выключения сцепления. Диафрагменная пружина закреплена в корпусе. Для закрепления используются распорные болты или опорные кольца.

Нажимной диск, диафрагменная пружина и корпус образуют единый конструктивный блок, который носит устоявшееся название корзина сцепления. Корзина сцепления имеет жесткое болтовое соединение с маховиком. По характеру работы различают два типа корзин сцепления — нажимного и вытяжного действия. В распространенной корзине сцепления нажимного действия лепестки диафрагменной пружины при выключении сцепления перемещаются к маховику. В вытяжной корзине сцепления наоборот — лепестки диафрагменной пружины перемещаются от маховика. Данный тип корзины сцепления характеризуется минимальной толщиной, поэтому применяется в стесненных условиях.

Ведомый диск располагается между маховиком и нажимным диском. Ступица ведомого диска соединяется шлицами с первичным валом коробки передач и может перемещаться по ним. Для обеспечения плавности включения сцепления в ступице ведомого диска размещены демпферные пружины, выполняющие роль гасителя крутильных колебаний.

На ведомом диске с двух сторон установлены фрикционные накладки. Накладки изготавливаются из стеклянных волокон, медной и латунной проволоки, которые запрессованы в смесь из смолы и каучука. Такой состав может кратковременно выдерживать температуру до 400°С. Накладки ведомого диска могут иметь и более высокую тепловую характеристику. На спортивных автомобилях устанавливают т.н. керамическое сцепление, накладки ведомого диска которого состоят из керамики, кевлара и углеродного волокна. Еще более прочные металлокерамические накладки, выдерживающие температуру до 600°С.

Подшипник выключения сцепления (обиходное название — выжимной подшипник) является передаточным устройством между сцеплением и приводом. Он располагается на оси вращения сцепления и непосредственно воздействует на лепестки диафрагменной пружины. Подшипник располагается на муфте выключения. Перемещение муфты с подшипником обеспечивает вилка сцепления.

Сцепление

Сцепление – это одна из составляющих трансмиссии. Трансмиссия передает крутящий момент от двигателя на ведущие колеса и изменяет величину крутящего момента, в том числе и его направления. В зависимости от трансмиссии ведущими могут являться, как задние, так и передние колеса. На рисунке 9.1 представлен пример трансмиссии заднеприводного автомобиля.

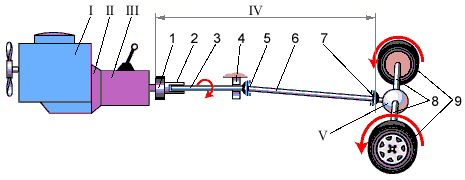

Рис. 9.1. Схема трансмиссии заднеприводного автомобиля
I — Двигатель; II — Сцепление; III — Коробка передач; IV — Карданная передача:
1 — эластичная муфта; 2 — шлицевое соединение; 3 — передний карданный вал;
4 — подвесной подшипник; 5 — передний карданный шарнир; 6 — задний карданный вал; 7 — задний карданный шарнир; V — Задний мост с главной передачей и дифференциалом: 8 — полуоси; 9 — ведущие (задние) колеса

Рассмотрим первую составляющую трансмиссии – сцепление. Сцепление передает крутящий момент от маховика коленчатого вала двигателя к первичному валу коробки передач.

Составляющими сцепления являются привод и самого механизма сцепления.

Привод выключения сцепления. Каждый механизм в автомобиле начинает свою работу при помощи привода. Так и сцепление. Привод выключения сцепления относится к приводу гидравлического типа. Схема привода сцепления представлена на рисунке 9.2.

Рис. 9.2. Схема гидравлического привода выключения сцепления и механизма сцепления
1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух сцепления; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник;
9 — вилка выключения сцепления; 10 — рабочий цилиндр; 11 — трубопровод;
12 — главный цилиндр; 13 — педаль сцепления; 14 — картер сцепления; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач

• Привод выключения сцепления состоит из следующих механизмов:
• педаль,
• главный цилиндр,
• рабочий цилиндр,
• вилка выключения сцепления,
• нажимной подшипник,
• трубопроводы.

Когда водитель нажимает на педаль сцепления давление его ноги через шток и поршень передается жидкости, а жидкость передает давление от поршня главного цилиндра на поршень рабочего. При помощи штока рабочего цилиндра перемещается вилка выключения и нажимной подшипник. Подшипник передает усилие механизму сцепления. После того как водитель отпустит педаль, возвратные пружины вернут все детали в исходное положение.

Механизм сцепления.

• Составляющие механизма сцепления:
• картер и кожух,
• ведущий диск (которым является маховик коленчатого вала двигателя),
• нажимной диск с пружинами,
• ведомый диск со специальными износостойкими накладками.

Итак, для того, чтобы машина поехала, водитель должен включить сцепление. Это происходит в три этапа:

1. Отпуская немного педаль, водитель предоставляет возможность пружинам нажимного диска подвести ведомый диск к маховику до их соприкосновения. За счет возникших сил трения ведомый диск начинает вращаться. Автомобиль начинает трогаться.

2. Удерживая педаль, мы тем самым удерживаем ведомый диск. Это нужно для того, чтобы скорость вращения маховика и ведомого диска сравнялась. На этом этапе автомобиль начинает увеличивать скорость.

3. На этом этапе диск и маховик вращаются с одинаковой скоростью, передавая крутящий момент коробке передач, а затем на ведущие колеса. Сцепление полностью включено, и машина едет (рисунок 9.3).

Для выключения сцепления необходимо нажать на его педаль. При этом нажимной диск отходит от маховика, ведомый диск освобождается, прерывая передачу крутящего момента от двигателя к коробке передач (рисунок 9.4)

Рис. 9.3. Сцепление включено

Рис. 9.4. Сцепление выключено

Основные неисправности сцепления.

Сцепление выключается не полностью. Причина: большой свободный ход педали сцепления, перекос нажимного подшипника, повреждение ведомого диска, поломка пружин. Способ устранения: регулировка свободного хода педали, выпуск воздуха из гидропривода, замена неисправных дисков и пружин.

Сцепление включается не полностью. Причина: малый свободный ход педали, замасливание (износ) фрикционных накладок ведомого диска, поломка пружин. Способ устранения: регулировка свободного хода, чистка или замена дисков, пружин.

Сцепление включается резко. Причина: заедание в механизме привода, задира на рабочих поверхностях дисков или маховика, разрушение фрикционных накладок ведомого диска. Способ устранения: замена неисправных узлов привода, устранение задиры на поверхностях дисков, замена ведомого диска.

Течь тормозной жидкости в приводе выключения сцепления. Причина: течь из главного или рабочего цилиндров, из соединительных трубок. Способ устранения: замена неисправных узлов, прокачка всего гидропривода (удаление воздуха).

Принцип работы сцепления автомобиля

Принцип работы сцепления автомобиля заключается в плавном соединении и разъединении между собой двух металлических дисков: один жестко привязан к валу двигателя, а второй – к коробке переключения передач.

Механизм сцепления приводится в действие тросом, ведущим от педали в подкапотное пространство автомобиля непосредственно к самому механизму сцепления. При нажатой педали происходит разъединение двигателя и трансмиссии.

Основными деталями механизма сцепления являются:

• Маховик коленвала;
• Ведущий диск (нажимной);
• Ведомый диск.

Диск, передающий усилие двигателя, называется ведущим (он же нажимной или «корзина» сцепления). Он крепится шарнирными соединениями к штампованному стальному кожуху, который, в свою очередь, жестко соединен болтами с маховиком коленчатого вала. Такой вид крепления позволяет ведущему диску сцепления изменять расстояние до кожуха.

При продольном перемещении «корзина» сцепления прижимает к маховику диск, называемый ведомым. Он соединен с первичным валом коробки переключения передач. В рабочем положении ведомый диск зафиксирован между маховиком и нажимным диском, а при нажатии на педаль сцепления он освобождается.

Плавность включения сцепления обеспечивается за счет проскальзывания дисков до момента их полного прижатия друг к другу. Для этого ведомый диск делают из нескольких частей, разделенных упругими пластинами. Также он имеет специальные накладки из материала, устойчивого к нагреву и износу. Нажимной диск сцепления тоже подпружинен и имеет теплоизолирующие прокладки.

При отпущенной педали сцепления ведущий и ведомый диски прижимаются сильными пружинами к маховику, образуя жесткую конструкцию. При этом вал коробки передач начинает вращаться со скоростью вращения коленвала, передавая усилие к узлам трансмиссии и далее через приводные валы к колесам. Автомобиль трогается с места.

Но скорости двух валов не могут моментально стать одинаковыми, автомобиль в этом случае «прыгнет» и заглохнет. Поэтому педаль управления сцеплением отпускается плавно, чтобы с помощью сил трения уравнять вращение ведущего и ведомого дисков. Тогда можно нажатием на педаль акселератора изменять скорость вращения коленвала и, соответственно, управлять скоростью движения автомобиля.

Такой вид сцепления называется сухим, дисковым и постоянно замкнутым. Это значит, что для его работы нужны сухие поверхности дисков, при отпущенной педали, соединенных друг с другом.

Что такое муфта сцепления?

Муфта сцепления (муфта выключения сцепления, нажимная муфта) — узел фрикционного сцепления в трансмиссии с ручным управлением; компонент привода сцепления, обеспечивающий его выключение при переключении передач.

Муфта выключения сцепления выполняет две функции:

• Крепление и правильное позиционирование подшипника выключения сцепления (выжимного подшипника); • Передача усилия от привода сцепления (от вилки выключения сцепления) на подшипник и далее на лепестки диафрагменной пружины/рычаги; • Защита выжимного подшипника от механических воздействий и износа (предотвращает поломки и износ подшипника, возможные при прямом контакте с ним вилки).

Обратите внимание: термин «муфта сцепления» также используется по отношению к более крупному узлу — автомобильному сцеплению различных типов (как правило — к фрикционному одно- и двухдисковому). В данной статье рассматриваются именно муфты выключения сцепления

Эксплуатация сцепления

Стоит обращать внимание на состояние трубопроводов. В бачок заливается тормозная жидкость, ее подтекание может служить свидетельством неисправности сцепления

Подтекать могут бачок, трубопроводы, оба цилиндра. Если есть подтекание, то необходимо долить бачок жидкостью и прокачать всю систему на предмет удаления воздуха. В противном случае при нажатии на педаль нога может просто провалиться, система работать не будет.

Кроме того, надо контролировать уровень жидкости и при необходимости бачок доливать. Уменьшение ее количества может быть не связано с подтеканием, а вот его следствием окажется то, что передачи или совсем не будут включаться, или это будет происходить с огромным трудом

Для освещения важности исправного состояния стоит отметить характерные неисправности сцепления:

• ведет – передачи выключаются не полностью;
• пробуксовывает – передачи включаются не полностью;
• резкое включение;
• шум при отжатой педали и его пропадание при нажатии на педаль – выжимной подшипник необходимо менять.

Сцепление для автомобиля является неотъемлемой частью, такой же, как мотор и колеса. Классическая схема его использования – отключение трансмиссии от двигателя в процессе начала движения и при переключении передач. Конкретный вариант реализации на разных машинах может существенно различаться, но в любом случае его необходимо поддерживать в исправном состоянии.

Мне нравится1Не нравится

«Сухое» сцепление

Схема сцепления автомобиля практически всегда одна и та же (картер сцепления; подшипник выключения сцепления; втулка опорная вала вилки выключения сцепления; вилка выключения сцепления; нажимная пружина; ведомый диск; маховик; нажимной диск; кожух сцепления; первичный вал коробки передач; трос; педаль сцепления; муфта подшипника выключения сцепления; пластина, соединяющая кожух сцепления с нажимным диском; пружина демпфера; ступица ведомого диска). Однако этот узел имеет свои особенности. Некоторые производители оснащают машины разными типами узлов. Один из самых популярных на данный момент вариантов – фрикционный. При таком типе сцепления процесс передачи усилий крутящего момента осуществляются благодаря силам трения. Последние воздействуют на поверхностях соприкосновения ведомой и ведущей части. То есть передача усилий происходит напрямую между диском ДВС и КПП машины. Также данный тип сцепления называется «сухим». Особенно часто он устанавливается на полноприводные джипы.

Особенности некоторых видов

Автоматические КПП чаще всего имеют влажное (иногда, сухое) сцепление многодискового типа. Исходное движение задает не педаль, а актуатор (сервопривод).

Актуаторы бывают электрические (управляющий электронный блок и шаговый двигатель) и гидравлические (гидрораспределитель и исполнительный гидроцилиндр).

Принцип работы. При достижении заданных оборотов вращения двигателя управляющий блок отсылает сигнал на сервопривод. Тот срабатывает и отсоединяет вал двигателя от вала коробки, используя передаточный механизм. После определения автоматикой необходимой передачи выполняется переключение.

Роботизированные КПП работают от электроприводов. Среди них имеются виды с 2-мя сцеплениями, которые включаются поочередно.

Принцип работы. Когда обороты мотора возрастают, в распределителе начинает увеличиваться давление масла. При заданном значении давления распределитель направляет это давление на актуатор, который запускает весь процесс. Давление приходит к исходному значению после переключения передачи, и двигатель вновь начинает крутить вал коробки.

Вариаторы существуют: цепные, тороидальные, клиноременные. Клиноременные популярны больше других. При росте оборотов мотора сходятся «щеки» шкива под влиянием центробежной силы, натягивая ремень. Ремень приводит в движение ведомый шкив.

Керамическое сцепление служит для высоких нагрузок, поэтому используется в гоночных автомобилях и тяжелых грузовиках. Для легкового транспорта оно не оправдано, так как происходит быстрое схватывание крутящего момента мотора.

Электромагнитное порошковое сцепление можно было встретить на определенных моделях автомобилей с ручным управлением. Суть его заключалась в том, что порошок, находящийся между дисками принимал требуемую жесткость тогда, когда подавалось напряжение на обмотку электромагнита. В итоге диски получали сцепление между собой, и вал мотора начинал крутить вал коробки передач. Не получило распространения из-за очень маленького ресурса.

Кулачковые КПП применяются в гоночных машинах. При этом педаль сцепления нужна только на старте. Далее она не участвует в переключении передач.
