Меняем стартер лада гранта своими руками: что нужно знать

Лада Гранта – ремонт и проверка стартера

Ввиду высокой загруженности в процессе эксплуатации стартер, устанавливаемый на автомобилях ВАЗ 2190 «Лада Гранта», нельзя назвать слишком надежным агрегатом. Однако даже пари возникновении сомнений в его исправности, прежде чем сразу пытаться разобрать и отремонтировать стартер рекомендуется выполнить несколько несложных проверок…

Предварительная проверка работоспособности стартера Лада Гранта

Прежде всего, необходимо проверить состояние механической части, для чего при помощи плоской отвертки оценивается легкость перемещения муфты, а также проворачивание шестерни приводы (шестерня должна вращаться без заеданий и исключительно в направлении вращения якоря).

Для проверки общей работоспособности стартера понадобится аккумулятор и набор силовых проводов, обычно используемых для прикуривания (с зажимами типа «крокодил») при этом «минусовую» клемму аккумулятора соединяем с корпусом стартера, а «плюс» подключаем к управляющему выводу тягового реле. При нормальном состоянии тягового реле должен раздаться характерный щелчок, а муфта выдвинуться в переднее положение. При невыполнении указанных условий ремонт, скорее всего, ограничиться заменой тягового реле.

Если претензий к работе тягового реле не имеется, отсоединяем провод от его управляющего вывода и подключаемся к нижнему контактному болту, при этом якорь должен начать вращаться (будьте осторожны, частота вращения более 5000 об/мин).

Разборка и ремонт стартера Лада Гранта

Выполняя разборку, в первую очередь отворачиваем гайку крепления шины и отсоединяем шину от контактного болта тягового реле. На следующем этапе демонтируем тяговое реле, для чего выворачиваем два крепежных винта. Далее, слегка приподняв его вверх (при этом петля якоря снимается с рычага) вынимаем из гнезда якорь тягового реле.

Разбирая непосредственно сам стартер предварительно выворачиваем два крепежных винта и снимаем заднюю крышку вместе с щеточным узлом. После этого вынимаем из корпуса якорь и, сняв крышку, открываем механизм привода с редуктором. Далее отсоединяем механизм планерного редуктора.

В ходе профилактического осмотра и ремонта проверяется состояние зубьев планетарных шестеренок, а также их игольчатых подшипников. При выявлении повреждений и явного срабатывания такие шестеренки меняются. Также у редуктора проверяется целостность пластмассовой опоры рычага. Она также не должна быть сильно изношена или деформирована.

Для проверки состояния щеточного узла выворачиваем в крышке корпуса два винта и отсоединяем от нее щеточный узел. Последовательно отжимая фиксаторы извлекаем каждую щетку вместе с прижимной пружиной. Высота щеток должна быть не менее 4 мм (замер производится от края рабочей поверхности до «косички проводов), а пружины не должны быть слишком обжатыми и деформированными (дефектные элементы подлежат замене).

Что касается якоря стартера, то на поверхности его коллектора (А) не должно быть следов подгорания, рисок и прочих механических повреждений. При выявлении таких дефектов допускается шлифовка коллектора стеклянной шкуркой с мелким зерном. При пошатывании сердечка его биение относительно цапф должно быть не более 0,08 мм. В противном случае якорь меняется. У обмотки (Б) якоря проверяется надежность пайки выводов, а также состояние обмотки по торцам якоря. В обязательном порядке проверяются обмотки и на отсутствие короткого замыкания при этом используют стандартный омметр или контрольная лампа с питающим напряжением 12 В. В последнем случае напряжение от аккумулятора следует подводить к сердечнику якоря и пластине коллектора (при отсутствии короткого замыкания лампа гореть не должна).

По окончании всех указанных проверок сборка стартера ВАЗ 2190 выполняется в обратной последовательности, при этом наносится свежая смазка на зубья шестерни привода, винтовые шлицы вала, планетарные шестерни и прочие подвижные части. В качестве смазки можно использовать ЦИАТИМ-201 ( 202, 203) либо Литол 24. По окончании ремонта и сборки рекомендуется проверить стартер на работоспособность по технологии, указанной выше.

Теги

Оригиналы, аналоги, артикулы и цены

Первые модификации Лада Калина оснащались пусковым устройством с каталожным артикулом «21120-3708010-00» (КЗАТЭ). Он фиксировался к стенке блока тремя гайками.

После выпуска Лада Калина с тросовым управлением КПП способ фиксации ПУ изменился на винтовой.

Оригинальные индексы:

• 21120-3708010-00;
• 21901-3708023-00;
• 21120-3708045-00 (КАТЭК, КЗАТЭ, ЗиТ);
• 21901-3708051-00 (VALEO) (8 клапанов);
• 21902-3708056-00 (VALEO) (16 клапанов).

Для автоматического типа КПП: Jatco – 21902-3708135-00.

Стоимость ПУ варьируется в зависимости от модификации. Базовая цена от 3100 рублей. На модели с новым типом фиксации от 3400 – 3500 рублей.

Зарубежные аналоги по качеству не лучше отечественных. Стоимость на 10 – 15% дороже. Производители: Blue Print, Bremi, Febi, Bilstein, Fenox, Glaser (см. фото).

Общая информация

Стартером называют электрический мотор, работающий на постоянных магнитах, имеющий электромагнитное двухмотоблочное тяговое реле и планетарный редуктор. Их корпуса изготавливают из стали, на корпусе закрепляется шесть магнитов, а сам корпус и крышки стягиваются несколькими болтами. Вал якоря стартера переводят в режим вращения два подшипника, один из которых, шариковый, устанавливают у коллектора, второй, подшипник скольжения – рядом с приводом. Благодаря редуктору происходит передача крутящего момента к валу привода стартера. Вал привода оборудуется обгонной муфтой с перемещающейся по шлицам вала приводной шестерней. Именно муфта обеспечивает передачу крутящего момента от стартера к мотору, разобщая эти элементы после запуска мотора. Данное условие обеспечивает надлежащую защиту стартера от возможных повреждений, которые он может получить по причине высокой частоты своего вращения.

Реле предназначено для введения шестерни привода в зацеп с зубцами механизма маховика коленвала, а также для активизации электропитания стартера. Таким образом, поворачивая ключ в замке, водитель начинает процесс подачи электротока к стартеру от АКБ. Стартер приводится в движение и проворачивает коленвал, запуская мотор и воспламеняя горючую смесь.

После пуска мотора число оборотов коленвала начинает расти, однако, муфта предохраняет стартер от получения повреждений. После того, как водитель вернет ключ в замке в положение «зажигание», произойдет обесточивание обмотки реле и его якорь вернется в свое исходное положение, при этом контакты реле разомкнуться, а шестерня привода выйдет из зацепа с зубцами маховика. В это же время силовые контакты, подающие электроток к обмоткам мотора стартера, разомкнутся.

Помимо этого, стартер является одним из самых мощных энергопотребителей на автомашине, при пуске мотора потребляемый им электроток достигает 400 А и более. По этой причине все электросоединения между стартером и АКБ должны иметь надежный контакт.

Элементы, которыми оснащают Гранты, аналогичны стартерам, используемым ВАЗом на других своих авто предыдущих поколений. При нормальном состоянии двигателя для пуска будет достаточно двух-трех проворотов. На отклонения от нормы укажет любой из имеющихся признаков нестабильного функционирования. Возможные неисправности привода и реле стартера поможет выявить осмотр, проведенный после разборки детали.

Вероятные причины

Когда стартер при попытке активировать мотор не крутится, то это часто указывает на проблемы с аккумулятором. Недостаточный заряд последнего мешает функционированию рассматриваемого устройства, ведь оно потребляет очень много энергии.

Также Лада не заводится из-за повреждения электрической цепи стартера или отдельных элементов, в нее включенных. Осмотрите все провода, ведущие к прибору. Также проверьте предохранитель и реле, если это не сделано ранее.

Следующая очевидная проблема: окисление выводов аккумулятора. Со временем на них образуется пленка, обладающая высоким сопротивлением, что и мешает подавать ток нужной силы. Очистите их мелким наждаком и подтяните ключом, чтобы провода не болтались.

Нередко мешает Гранте заводиться замок зажигания. Убедиться, что он неисправный легко – достаточно закоротить ведущие к нему проводки. После этого силовая установка должна запуститься.

Когда ничего из вышеописанного не помогло, и Гранта по-прежнему не заводится, допустимо предположить худшее – неисправность самого стартера. Тут, в частности, могут выйти из строя:

• сам электромотор (якорь или обмотка);
• тяговое реле;
• маховик;
• привод.

Диагностику в поле выполнить сложно, ведь стартер придется демонтировать и разбирать. Вышедшие из строя элементы не чинят, а заменяют на исправные. Все что удастся сделать на месте – осмотреть провода, идущие к прибору, снять их и почистить. Перед этим не забудьте отключить минусовый кабель от аккумулятора. Как показывает практика, самой часто встречаемой причиной, по которой мотор отказывается заводиться и стартер не крутит, является слабый заряд батареи, плохой контакт в клеммах или поломка замка зажигания Лады. Прочие неисправности случаются гораздо реже. Далее расскажем, как осуществить проверку.

К демонтажу приступает лишь после того, как точно идентифицирован источник поломки. Заблаговременно подготавливаем набор инструментов, ветошь, смазку, дополнительное освещение, отвертку с набором бит.

• Машину фиксируем на смотровой канал, фиксируем противооткатные башмаки, активируем стояночный тормоз в целях личной безопасности. Наличие гидравлического подъемника станет незаменимым помощником в ходе ремонта;
• Снимаем клеммы с аккумуляторной батареи с целью предотвращения короткого замыкания в цепи;
• Из-под днища отвинчиваем левую часть защиты двигателя, брызговика. Плата защищает моторный отсек снизу от попадания грязи, камней, гравия, механического повреждения картера, блока цилиндров;
• Ключами на «15», «13» выкручиваем гайки – фиксаторы, снимаем силовую клемму с контактной платы, извлекаем пусковое устройство со штатного места.

После демонтажа устанавливаем новое ПУ, собираем конструкцию в обратной последовательности. Если вы желаете пересобрать уже имеющийся стартер, тогда алгоритм работы следующий: разбираем ПУ на составные элементы, чистим, протираем насухо.

Проводим дефектовку составных элементов, изношенные комплектующие заменяем новыми. Недопустимо использовать неисправные детали при повторной установке.

Во время установки не забываем смазать шлицы, зубья вала для предотвращения трения, скрипа, чрезмерного износа.

В случае возникновения трудностей с установкой ПУ просмотрите видео в сети, получите консультацию у специалистов СТО.

Замена стартера Лада Гранта: пошаговый алгоритм, фото и видео

Согласно стандартным требованиям ВАЗа, для стартера наработка на отказ не регламентируется. То есть, она является бесконечной. Однако иногда менять стартер всё же приходится, и связано это с несоблюдением правил эксплуатации.

Небольшой тест

Перед тем, как проводить замену, надо убедиться, что неисправен именно стартер, а не предохранитель в монтажном блоке и проводка. Также проверьте реле стартера.

Рассмотрим все шаги подробнее. Допустим, при повороте ключа к метке «II» слышится щелчок и не вращается вал стартера. Значит, втягивающее реле работает, и напряжение на стартер подаётся правильно. В этом случае надо менять сам стартер. Если щелчок отсутствует, попробуйте отключить пластиковый разъём и проверить наличие напряжения.

Этот разъём нужно отключить

Если напряжение на клемме разъёма отсутствует даже при попытке запуска, значит, неисправна проводка автомобиля , а не стартер. Для точной уверенности попробуйте замкнуть стартер отвёрткой, если он заведёт автомобиль, значит стартер и бендикс исправны.

Также проверьте напряжение на силовом проводе (медная гайка). Оно должно присутствовать всегда. Подробно в статье: почему не запускается двигатель Лада Гранта.

Гайка силового провода будет закрыта резиновым колпаком. Его необходимо снять.

Три разновидности стартеров

На все «Гранты» первых лет выпуска устанавливался стартер «21120-3708010-00». Он крепится тремя гайками. А затем, с переходом к поколению машин с тросовой КПП, стало использоваться крепление винтами. Можно быстро узнать, какой именно стартер установлен:

• Коробка 2190 – стартер 21120-3708010-00;
• Коробка 2181 – 21901-3708010-00;
• Автоматика Jatco – 21902-3708010-00.

Как видите, выбор стартера выполняется «по КПП» и не зависит от модели двигателя.

Инструкция для авто с коробкой 2190

Прежде всего, отключите минусовую клемму АКБ (нужен ключ «на 10»). Дальше отсоедините разъём датчика рядом с воздушным фильтром. Короб фильтра нужно снять с креплений – тут используются плоскогубцы.

Необходимо снять (отвести в сторону) корпус воздушного фильтра

Число точек крепления равно трём. Сам короб откидывают в сторону.

Просто отодвиньте короб вбок

Весь узел лучше зафиксировать. Используйте проволоку.

Демонтаж

Модуль стартера удерживают шпильки, на которые накручены гайки. Но откручивать сначала нужно не их:

1. Отодвинув резиновый колпак, ключом «на 13» надо выкрутить гайку из меди; Гайку скручивают полностью
2. На втором шаге снимают клемму силового провода. Разъём, подводящий управляющее напряжение, отключают затем;
3. Теперь можно выкрутить три гайки, удерживающие стартер. Используйте ключ «на 13». Труднее всего будет добраться до нижней гайки. Нижний элемент крепления здесь не показан

Проверка стартера: как проверить работоспособность стартера

Итак, если в работе стартера замечены сбои, необходимо выполнять проверку и дефектовку. При этом часто возникает необходимость сделать быструю проверку стартера без снятия.

Чтобы выполнить такую проверку, АКБ должна быть заряжена, а также под рукой необходимо иметь пару силовых проводов

Обратите внимание, от аккумулятора не удается проверить якорь, обмотку стартера или щетки. Для проверки этих элементов стартер нужно разбирать, после чего прозванивать мультиметром (тестером.)

Доступные способы будут рассмотрены ниже.

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

Если шестерня не выдвигается, причин может быть несколько:

• подгорели контакты втягивающего;
• заклинило якорь;
• перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны

Обратите внимание, в две стороны он не должен вращаться

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки

Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер

Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала

Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм

Демонтажные работы

После открытия доступа к стартеру необходимо выполнить следующие действия:

• Сначала следует отключить управляющий разъем, для чего язычок фиксатора слегка придавливают;
• Затем отодвигается колпачок из резины и с помощью ключа на 13 с клеммы откручивается гайка;

Снимается силовая клемма, после чего расположенные вверху и внизу три крепежных винта выкручиваются ключом на 13.

Отметим, что начать нужно с двух нижних винтов, а верхний следует обязательно открутить последним, при этом корпус стартера необходимо придерживать, далее корпус аккуратно отклоняется назад. Монтажные работы проводятся в обратном демонтажу порядке.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

Стартер ваз 21124: где находится, как снять, замена

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Возможные неисправности стартера

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

• при запуске силового агрегата не работают все приборы;
• при переводе КЗ в положение старта, стартер не включается;
• пусковое устройство не включается с первого раза;
• стартер крутит, но не крутится коленчатый вал;
• при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

Монтажный блок Калины

При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.

Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.

Замена тягового реле

Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.

Если после пуска не крутит стартер и мотор не запускается с первого раза, то необходима замена тягового реле. Возможно, что причина в обгоревших контактах на электромоторе. Если устройство включилось, но медленно вращается, следует проверить с помощью омметра напряжение на клеммах АКБ. Для успешного запуска напряжение не должно быть ниже 9В. Иначе необходим ремонт. Причиной неполадок могут быть втулки, щетки, мог отпасть магнит статора.

Проблемы с иммобилайзером (АПС)

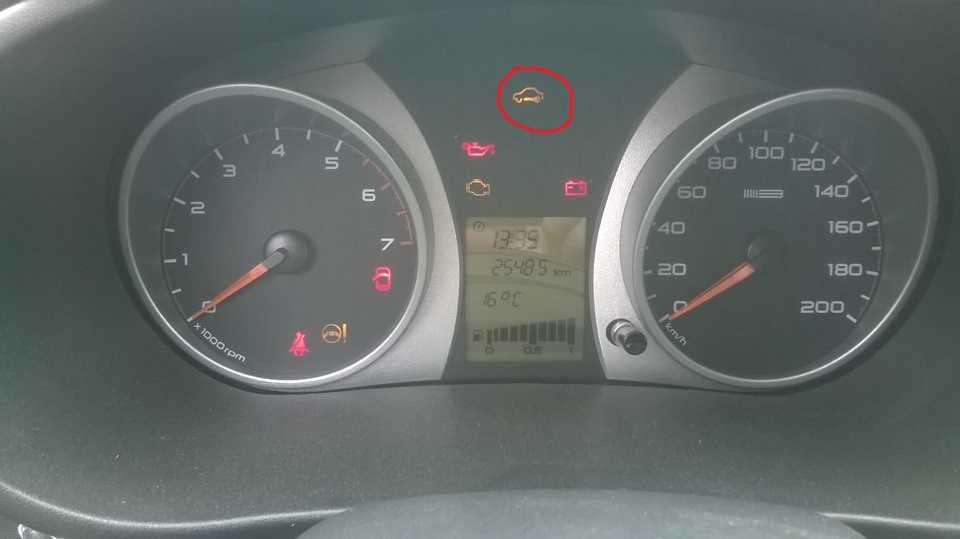

Зачастую Лада Гранта не заводится из-за неправильной работы АПС. Если он активизирован, то ключ считывается и происходит запуск двигателя. Иммобилайзер (АПС) идентифицирует «родной» ключ, считывая с него код.

Если он неправильный, то АПС блокирует работу всех систем автомобиля. Тут необходимо сразу уточнить, что АПС активируется при продаже не во всех комплектациях. Лада Гранта седан оснащена противоугонной сигнализацией в моделях 023, 024 и 050.

Лада Гранта лифтбек в комплектации 711, 713, 750 и 751. Многие автодилеры при продаже хитрят и говорят, что иммобилайзер не может быть активирован. Но по закону они должны это сделать по просьбе автовладельца.

Если ключ не прописан, то индикатор горит постоянно примерно 20 сек. не мигая, а потом гаснет. Во время обучения мигание происходит с частотой 5 Гц, по окончанию обучения с частотой 10 Гц. Когда в системе возникают проблемы, то к световой индикации добавляется звуковое оповещение, оно появляется на 10-й и на 20-й секунде.

Расшифровка сигналов:

1 сигнал + мигающий индикатор – не считывается код от ключа, возможные причины:

• проблемы в цепи катушки связи. В этом случае нужно проверить сопротивление и произвести осмотр цепи;
• в ключе нет транспондера. Для устранения проблемы в обучающем ключе следует проверить наличие тренспондера и его маркировку, если он отсутствует, то с помощью «чистого» ключа и КСУД заново переобучить всю систему;

• транспондер (стоит в красном ключе, нужно снять красную головку) может быть сломан. В таком случае для обучающего ключа нужно заново обучить систему с чистым ключом, а в рабочем ключе с ПДУ — нужно произвести замену ПДУ на новый и снова обучить систему;

• ПДУ «чужой». В этом случае нужно заменить его на чистый и произвести переобучение.

2 сигнала + мигающий индикатор – нарушена взаимосвязь между АПС и КСУД, возможные неисправности:

• возникло нарушение связи по w линии. В этом случае нужно устранить нарушения в цепи между АПС и КСУД;
• нарушение в цепи АПС и КСУД. Нужно по-очереди их заменить, чтобы выявить, где возникла неисправность;
• нет напряжения на блоке питания АПС и КСУД. В этом случае нужно проверить и восстановить напряжение.

3 сигнала + прерывистая индикация — «чужой» ключ или АПС. В этом случае необходимо с помощью «чистого» ключа и «чистого» КСУД произвести обучение. Для АПС нужно настроить систему с помощью родного для КСУД обучающего ключа.

4 сигнала + мигающий индикатор – контроллер не даёт подтверждение на запуск двигателя. Это говорит о том, что КСУД уже проходил обучение с другой системой, его нужно сменить на чистый и пройти переобучение.

Если АПС, то нужно провести его замену и обучить вместе со всеми рабочими ключами, так как конструктивно в Ладе Гранта АПС располагается в комбинации приборов.

Если есть подозрение, что ключи были считаны, то также следует провести переобучение.

Пошаговая инструкция по обучению иммобилизатора и рабочих ключей:

• плотно закрываем водительскую дверь;
• включаем зажигание с помощью красного ключа;
• выключаем зажигание и вынимаем ключ, индикатор мигает с частотой 5 Гц;
• быстро (за последующие 6 секунд) включить зажигание с помощью черного ключа;
• далее: слышим 3 сигнала и после 6 сек — 2 сигнала;
• отключаем зажигание и вынимаем ключ;
• если нужно обучить ещё несколько рабочих ключей, то нужно повторить пункты с 4 по 6 (максимальное количество для обучения – 4 ключа);
• в течении последующих 6 секунд включаем с помощью красного обучающего ключа;
• далее: 3 сигнала, через 6 сек — 2 сигнала;
• выключаем зажигание, после 6 секунд слышим 1 сигнал;
• индикатор начинает мигать очень быстро (с частотой 10 Гц);
• включаем зажигание — слышим 3 сигнала, индикатор гаснет, процесс обучения закончен;
• отключаем зажигание;
• теперь нужно проверить иммобилизатор: для этого нужно включить зажигание рабочим или обучающим ключом, если индикация не горит, то всё прошло успешно, пробуем запустить двигатель.

Лада Гранта не крутит стартер и не заводится

Если утром вы обнаружили, что ваша Лада Гранта отказывается заводиться, то это может быть первым знаком того, что у автомобиля возникли серьёзные проблемы. Именно поэтому, разобраться с этим нужно, как можно быстрее.

Сгорел предохранитель на прикуриватель

Да, вы не ослышались. Конструкторы АвтоВаза настолько гениальны, что повесили предохранитель и на прикуриватель, и на звуковой сигнал, и на иммобилайзер. Если предохранитель перегорает, то автомобиль не заведётся совсем.

Если не крутит стартер

Достаточно распространённой стоит считать ситуацию, когда невозможность завести автомобиль сопровождается плохой работой стартера. В этом могут таиться довольно существенные проблемы. Кроме того, что мы уже говорили относительно аккумуляторной батареи и её клемм, стоит проверить всю электрическую цепь стартера. Для этого необходимо осмотреть все места прохождения проводов и соединяющих компонентов.

Попробуйте замкнуть стартер отвёрткой напрямую, если автомобиль заведётся, то стоит обратить внимание на проводку и элементы защиты (предохранитель, реле). Поиск неисправностей, которые могут влиять на пуск двигателя, стоит начинать с блока предохранителей

Поиск неисправностей, которые могут влиять на пуск двигателя, стоит начинать с блока предохранителей.

Снимите декоративную крышку под рулём, чтобы получить доступ к монтажному блоку. Извлеките реле стартера и осмотрите его на предмет внещний повреждений. По возможности замените его на заведо исправный, чтобы проверить его работу.

Реле стартера на схеме блока предохранителей

Но можно поставить и жучка. Жучка необходимо ставить только временно, постоянно оставлять такой «колхоз» нельзя.

Использование перемычки из провода для проверки контактного реле

Технические поломки самого стартера

Далее следует такой недостаток, как неисправности, касающиеся деталей привода стартера. Убедиться в этом можно посредством проверки стартера, и, если нужно, то его придётся отремонтировать. Для ремонта стартера необходимо его снять с автомобиля.

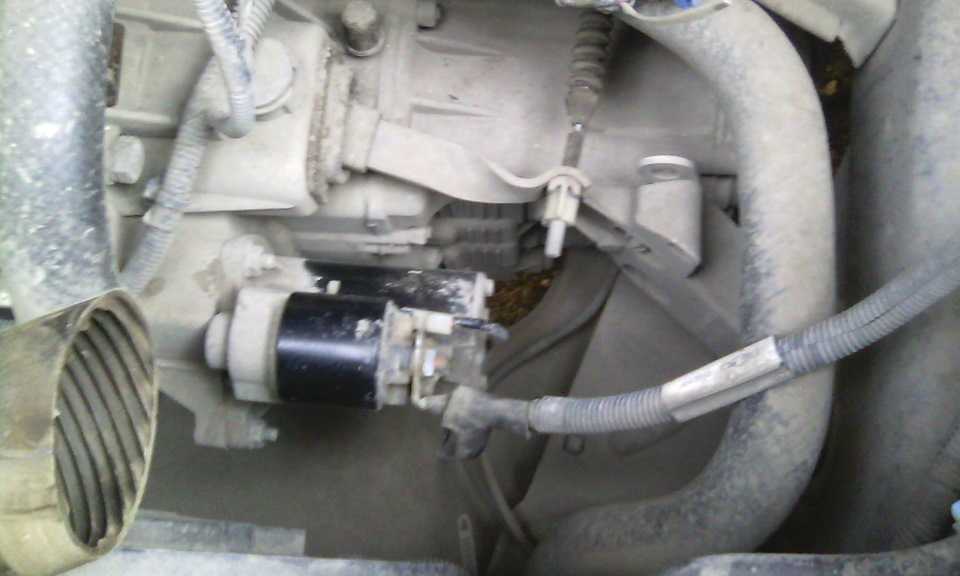

Расположение стартера под капотом

Если с этим всё в порядке, то не лишним будет проверить, насколько хорошо работает электрический мотор стартера. В общем же, посмотреть нужно на якорь и обмотки, а также на щеточный узел.

Как только со стартером всё выяснено, можно продвигаться дальше по его цепи. Это касается, в первую очередь, замка зажигания.

Поломка бендикса

Может сломаться он, бендикс или же прочие компоненты. Основным сигналатом плохой работы бендикса являются посторонние хрусты и стуки при запуске двигателя. На видео ниже орошо слышно, что при запуске двигателя бендикс работает плохо.

Проверьте и провода замка зажигания на предмет потертостей.

И, конечно же, не лишним будет провести визуальный осмотр зубчатого венца маховика. Если он имеет видимые повреждения, или же изношен достаточно сильно, то вариант тут только один — полностью заменить венец.

Остальные причины почему не заводится Лада Гранта

Возможных вариантов поломки есть немало. Для начала, не лишним будет проверить уровень заряда аккумулятора, так как без батареи завестись у вас не удастся. Кроме того, убедитесь, что клеммы на аккумуляторе сидят плотно, и не окислились

Если же автомобилю уже есть три года, то вопросам окисления клемм должно уделяться особое внимание

Учитывайте и то, что после длительных холодов уровень заряда может спуститься до одной трети от своего изначального объёма. В случае необходимости, автомобиль можно накрывать специальным чехлом, который сбережет накопленное тепло достаточно долго.

Неисправности могут касаться и топливной системы. Аналогичные причины характерны и для ситуаций, когда машина заводится, но сразу же после этого глохнет. Если это так, то, скорее всего, проблема заключается в перегорании топливного насоса.

И, конечно же, не забывайте о том, что могут просто испортиться свечи зажигания. Подобное происходит после длительной работы силового агрегата на повышенных оборотах. Чтобы не допустить их перегорания, нужно периодически очищать их контакты, а также соблюдать нормальные рабочие показатели автомобиля.

Среди прочего, не лишним будет осмотреть воздушный фильтр. Перед этим воздушный фильтр необходимо снять с автомобиля. Если он слишком сильно засорен, то в цилиндрах может накапливаться сажа, что приведёт к определённым проблемам в работе машины.

Силовые предохранители

Дополнительный блок силовых модулей распложен в моторном отсеке, под капотом, за аккумуляторной батареей и расширительным бачком. Он вмещает пять следующих модулей:

• F (Ф-1) / 50А: электрический усилитель рулевого колеса (ЭУР). Связан с предохранителем Ф32;
• F (Ф-2) / 30А: кулер печного отопителя (в салоне);
• F (Ф-3) / 60А: генератора;
• F (Ф-4) / 60А: контактная плата генератора;
• F (Ф-5) / 30А: ближнее освещение. Связан с предохранителями Ф12, Ф13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену выполняйте только при заглушённом двигателе с выключенным зажиганием, снятой клеммой аккумулятора.

Если вы купили Гранту и у вас начались проблемы с электрикой, возможно вы столкнулись с заводским браком. Но не пугайтесь раньше времени, первым делом нужно проверить предохранители и реле в Лада Гранта и выяснить причину неисправности. Если вам повезёт, то отделаетесь простой заменой предохранителя.

Если нет, то возможно придётся ехать в автосервис или же устранять неполадки электроники самому. Запомните — главное в таких случаях полностью разобраться в проблеме, не жалейте на это времени, ведь любой автовладелец должен знать как можно больше про свой автомобиль (тем более отечественный).

Блок предохранителей

Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя.

Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

• Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его.
• Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной.
• Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация.

Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности.

• Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.
• Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания.

Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода.

Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости.

Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла.

Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы.

• Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах.
• Не помешает проверить переключатель габаритов на приборной панели.
