Трещины в резиновых наконечниках катушек зажигания: как устранить неисправность

Признаки неисправности

Если с устройством работы катушки зажигания разобраться можно, то в причинах ее неполадки могут быть виноваты разные факторы. Рассмотрим, какие признаки неисправности катушки зажигания существуют и как правильно их распознать.

Признаки неисправности КЗ:

1. Возникновение обратного выхлопа. Как только в системе произошел сбой, водитель замечает появление обратного выхлопа. Он свидетельствует о том, что в систему просочился бензин. Если проблему не решить сразу, то она повлечет за собой другие последствия. Из трубы повалит черный дым с сильным запахом бензина.

2. Большой расход топлива. Если у автомобиля повысился расход топлива, то это вовсе не означает, что вышла из строя катушка зажигания. Но проверить ее все же стоит. В этот момент происходит ситуация, когда малое количество энергии достигает свечей. Возгорания не происходит, поэтому топлива поставляется еще больше.

3. Пропуск зажигания. Неправильная работа СЗ заставляет мотор останавливаться, поскольку искра подается нестабильно. Мотор постоянно глохнет, а водитель его заводит раз за разом.

4. Остановка «движка». Если катушка работает неправильно, то это повлечет за собой проблемы с образованием искры. И постоянно при падении оборотов мотор будет выключаться, а водителю придется его перезапускать. Если свечи уже давно изношены, то катушка будет работать на большом выходе, а со временем выйдет из строя.

5. Некорректная работа на холостых. Это очевидная проблема заключается в том, что неработающая свеча зажигания при неисправной катушке заставляет двигатель дребезжать на холостых. Чтобы проверить это, необходимо открыть капот, включить мотор и наблюдать за его работой. Немонотонный звук свидетельствует о неисправности.

6. Повышенные выбросы. Если топливо сгорает не полностью, то это приводит к большим выбросам. Когда горючее сгорает, то остатки продуктов просачиваются сквозь нейтрализатор и систему рециркуляции. Но несгоревшее топливо нейтрализовать не выйдет, поэтому оно уходит сразу в атмосферу.

7. Активация индикатора Check Engine. Если произошла активация Чек Энджин, значит, в катушке зажигания возникли неполадки. Разные датчики заставляют Check Engine загораться. К примеру, сигналы способен подавать катализатор или цилиндры.

В список неисправностей катушки зажигания входят другие симптомы. Если топливо сгорает неправильно, то запах выхлопных газов также об этом сигнализирует. Из трубы чувствуется сильный запах бензина. Если в ней образуется большое количество топлива, то может произойти выхлоп с огнем. В этой ситуации не стоит продолжать водить машину. Лучше сначала отремонтировать ее и только потом приступить к вождению.

Если неиспользованное горючее не попадает в выхлоп из-за конструкции двигателя, то оно попадает в масляный поддон. Бензин смешивается с маслом. Чтобы проверить это, необходимо достать щуп и стереть с его конца масло. Если салфетка не отдает запахом бензина, то все нормально. В противном случае это говорит о том, что свеча или катушка не работают должным образом.

Признаки неисправности катушки зажигания

Сбои в работе мотора могут свидетельствовать о выходе бобины из строя. Чем существеннее неисправность, тем ярче ее проявления.

Появление обратного выхлопа

Этот признак неисправной катушки зажигания дает о себе знать сразу после возникновения сбоя. Он свидетельствует о попадании неизмененного бензина в выхлопную систему.

… об обратном выхлопе

При игнорировании проблемы появляются более опасные неисправности. Обратный выхлоп приводит к выделению из трубы темного дыма с резким бензиновым запахом.

Повышение расхода топлива

Ухудшение коэффициента полезного действия двигателя — еще один знак, говорящий о выходе из строя узла зажигания. Если расход топлива резко увеличивается, стоит обратиться в сервисный центр.

Затухание работы двигателя

Некорректное функционирование системы зажигания приводит к остановкам мотора из-за нестабильной подачи искры. Двигатель периодически глохнет, водителю приходится постоянно его заводить.

Пропуск зажигания

При поломке катушки нарушается процесс воспламенения бензина. В таком случае возникают пропуски зажигания, сопровождающиеся треском и другими посторонними звуками. Во время движения водитель ощущает неравномерность работы мотора. После торможения начинается вибрация.

Неполадки холостого хода

Изменение мощности мотора, жесткость и рывки при движении — еще один признак неисправности бобины. Эти симптомы появляются на холостом ходу.

Затрудненный пуск мотора

Проблемы с запуском двигателя — самый распространенный признак поломки. Коленчатый вал вращается, однако искра в цилиндрах не появляется.

Загорание индикатора Check Engine

В управляющем блоке при неисправности катушки появляется код P0351 (сбой в цепях). На приборной панели зажигается индикатор Check Engine. Он предупреждает о необходимости проверки системы специальным сканером.

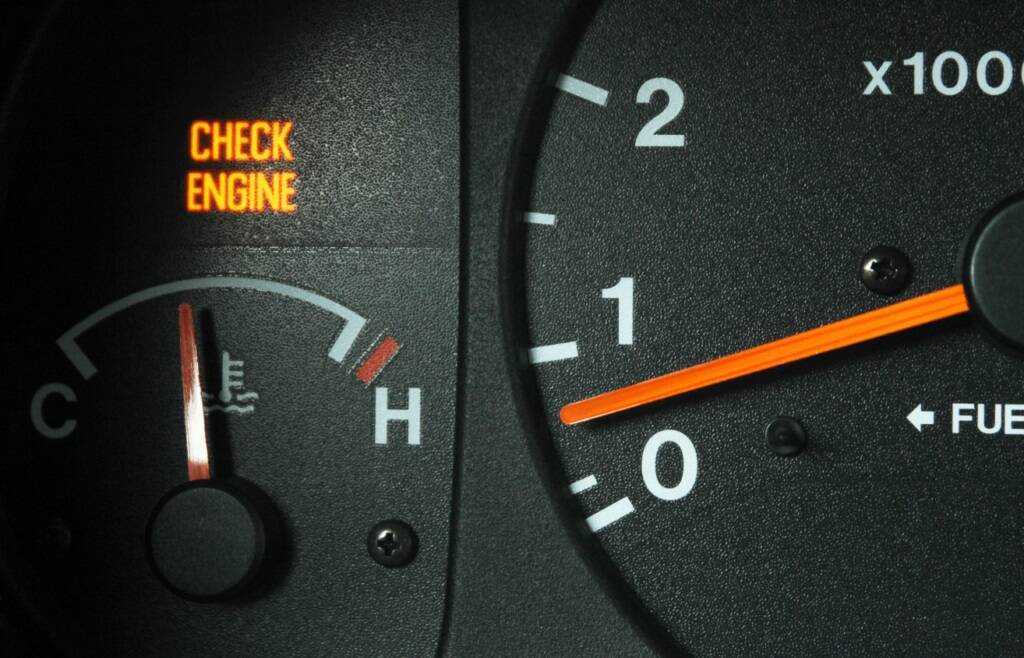

сообщение об ошибке Check Engine

Катушка зажигания: цены

Стоимость этого элемента существенно разнится. Так, на отечественные «Лады» можно найти катушку за 600–800 рублей. А вот на десятый «Лансер», который так популярен в России, новый элемент стоит не менее 3 тысяч рублей. Дешевле только с разборок. Но здесь вы не получите никаких гарантий и информации об остаточном ресурсе. Можно пойти и другим путем – произвести ремонт катушки зажигания. Это существенно сэкономит деньги. Но схема катушки зажигания достаточно сложна. Своими руками можно отремонтировать лишь трещины – заделать специализированным клеем.

Проверка катушки зажигания Приора

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда оченьсложно определить, что виновата именно катушка

Если в вашем автомобилепоявились такие симптомы, то следует обратить внимание на ИКЗ

Признаки неисправности катушек:

• Не работает один из цилиндров;
• Автомобиль не развивает мощность;
• Рывки при резком нажатии на педаль газа;
• Трясется двигатель на холостом ходу;
• Повышенная вибрация на холостом ходу;
• Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

• Отключаем минусовую клейму от аккумулятора.
• Снимаем декоративную пластиковую накладку.
• Откручиваем нужную нам катушку головкой на «10» или Torx E8.
• Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверкасопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряженияна колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ

Для этого выставляем на мультмитре переключатель на постоянноенапряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

Причины дефектов

Поломки катушек зажигания могут быть вызваны с несколькими факторами, а именно:

1. Механическое воздействие. Возможно простое старение устройства привело к коррозии изоляции, что вызвало ее разрушение. Возможно от случайного удара повредился корпус и масло из катушки вытекло, а это привело к ее перегреву. В таких случаях лучше сразу заменить преобразователь новым.
2. Нарушение контакта. В летний период и межсезонье из-за попадания влаги на контактной группе может появиться окисление. Это приводит падению мощности напряжения в свечах зажигания.
3. Перегрев. Такой дефект более распространен на катушках индивидуального типа. В летнюю жару, а также при длительных поездках вряд ли Вы сможете контролировать температуру катушки зажигания. Однако во избежание таких ситуаций можно использовать качественные устройства и жидкости охлаждения.
4. Повышенная вибрация. Также особо опасны при использовании индивидуальных катушек зажигания. Основная вибрация воздействующая на устройство исходит от цилиндров ДВС. Для уменьшения воздействия этих сил достаточно своевременно устранять неполадки в работе мотора.

В принципе катушка долговечный и очень надёжный элемент, а главная причина при большинстве поломок – это банальное старение, что и приводит к нарушениям изоляции и нормальной работе. Ниже приведем способы проверки целостности катушек.

Где стоит катушка зажигания и как выполняется замена

Точное месторасположение катушки зажигания можно узнать из сервисного руководства по эксплуатации. Например, на автомобилях ВАЗ, как правило, катушка  расположена в моторном отсеке под капотом автомобиля на крыле. Также она может стоять на разделительной перегородке, отделяющей салон автомобиля от моторного отсека.  В некоторых других случаях устройство может быть расположено непосредственно на  ДВС автомобиля.

Особенности расположения разных типов катушек:

• индивидуальная катушка может находиться над свечами зажигания цилиндров;
• сдвоенная катушка может находиться на перегородке подкапотного пространства.

Если рассматривать рекомендации по эксплуатации и основные неисправности, а также демонтаж и установку катушки зажигания, нужно учесть ряд особенностей. Первое, для бесперебойной работы такого устройства как катушка зажигания, необходимо придерживаться следующих правил эксплуатации:

• нельзя на длительное время оставлять включенным зажиганием без запуска ДВС;
• своевременно проводить ТО устройства (очистка и проверка состояния проводов, корпуса катушки);

Также важно понимать, что при длительной эксплуатации или при неправильном использовании могут возникнуть такие неисправности, как:

• появления замыкания в обмотках катушки (перегрев трансформаторного узла);
• использование катушки зажигания при высоких температурах длительное время (более 150 градусов);
• повреждение высоковольтного кабеля и т.д.

При возникновении поломки,  перед ремонтными работами необходима диагностика (визуальный осмотр катушки, проверка температуры и влажности, сопротивления  и т. д.). В случае выявления неисправности катушку зажигания восстанавливают или меняют, что зависит от степени поломки.

Далее рассмотрим замену и установку катушки зажигания на примере ВАЗ 2114:

• сначала выполняется отключение минусовой клеммы с АКБ автомобиля;
• затем нужно снять от катушки отключить высоковольтные провода;
• ключом на «13» выкрутить два крепежных элемента, а ключом на «7» ослабить один болт крепления катушки;
• вынуть модуль и шестигранником открутить катушку зажигания от держателя;
• далее выполняется ремонт (старое устройство) либо замена на новую катушку;
• установка проводится в обратном порядке.

Конструкция

Выход из строя этого чрезвычайно ценного элемента бортовой электроцепи не предвещает ничего хорошего. Машина становится неподвижной, поскольку мотор не заводится, печка не дает тепло, свет не работает. Необходим полноценный, качественный ремонт катушки зажигания и наконечника. Чтобы его осуществить своими руками, надо изучить устройство этого узла.

Катушка состоит из следующих компонентов:

• изолятор;
• корпус;
• изолирующая бумага;
• обмотка первичная;
• обмотка вторичная;
• изолирующий слой между обмотками;
• выводной контакт первичной обмотки;
• винт контактный;
• контакт центральный;
• крышка;
• выводной контакт первичной и вторичной обмоток;
• пружина центрального контакта;
• остов вторичной обмотки;
• внешний изолирующий слой первичной обмотки;
• скоба для крепления катушки;
• внешний магнитопровод;
• сердечник.

Данная деталь является трансформатором с сердечником из металла. Сверху на нем находится первичная обмотка, внизу под ней размещена вторичная. Стальной корпус герметично закрыт. Вместе с сердечником внутрь залито масло.

Чтобы была возможность обслуживания трансформатора, имеется пластмассовая крышка. Она с успехом выдерживает высокое напряжение. Устанавливают катушку в бесконтактной электронной системе зажигания с низковольтной и высоковольтной цепями.

Как заменить катушку зажигания на Ваз 2106 своими руками (фотоотчет)

Для замены на автомобиле ваз 2106 катушки зажигания вам потребуются ключи «на 8» и «на 10».

1. Отверните гайку вывода «1» («ОЕ») катушки зажигания, снимите пружинную шайбу и наконечники проводов.
2. Отверните гайку вывода «1» («ОЕ») катушки зажигания, снимите пружинную шайбу и наконечники проводов.
3. Отверните гайку вывода «16» («+Б») катушки зажигания, снимите пружинную шайбу и наконечник провода.
4. Катушка зажигания Б117-А установлена в левом переднем углу подкапотного пространства и закреплена на брызговике двумя гайками.
5. Отверните две гайки крепления катушки, снимите наконечники проводов и снимите катушку зажигания.
6. Проверьте сопротивление обмоток и изоляции. Сопротивление первичной обмотки при 20 °С должно составлять 3,07-3,5 Ом, вторичной обмотки – 5400-9200 Ом. Сопротивление изоляции на «массу» должно быть не менее 50 МОм. Если показатели не соответствуют приведенным, замените катушку зажигания.
7. Установите на автомобиль ваз 2106 новую катушку зажигания в порядке, обратном снятию.

Что такое пробой катушки зажигания и его причины

Остановимся вкратце на том, что такое пробой катушки, на что он влияет и как визуально выглядит. В первую очередь следует напомнить, что сама катушка — это трансформатор, имеющий две обмотки (первичную и вторичную), изолированные друг от друга. Под определением пробоя понимают физическое явление, когда из-за повреждения первичной и/или вторичной обмоток катушки часть электрической энергии попадает не на свечу, а на корпус. Это приводит к тому, что свеча зажигания работает не на полную мощность, соответственно, двигатель начинает «троить», теряется его динамика.

Устройство катушки зажигания

Причин пробоя катушки зажигания может быть много — повреждение изоляции одной или обоих обмоток, повреждение корпуса наконечника, повреждение его резинового уплотнителя (из-за чего внутрь попадает вода, по которой и «шьет» электричество), наличие грязи на корпусе (аналогично с водой, по ней проходит ток), повреждение (окисление) электрода в наконечнике. Однако чаще всего проблема заключается в «шитом» изоляторе, и следовательно, для устранения проблемы это место нужно локализовать и заизолировать.

Интересной причиной выхода из строя наконечников катушки зажигания является тот факт, что при замене свечи зажигания в некоторых случаях автовладельцы по неосторожности или неопытности могут порвать их гидроизоляцию. Это может привести к попаданию под них влаги и появлению проблем с эксплуатацией двигателя

Противоположный случай заключается в том, что когда автовладелец чересчур плотно затягивает верхние гайки свечных стаканов, то возникает риск, что в корпус последних начнет проникать моторное масло из двигателя. А это масло вредно для резины, из которой сделаны наконечники катушек.

Также причиной того, что искровой пробой идет вне цилиндра являются неправильно выставленные зазоры на свечах зажигания. Особенно это актуально, если зазор увеличен. Естественно, что искра в данном случае пагубно влияет как на корпус свечи, так и на резиновый наконечник катушки зажигания.

Алгоритм проведения разборки

Разбор бобины осуществляется так:

• Со штуцерных разъёмов вынимаются заглушки из резины;
• От ВВ модуля отгибается уплотнитель;
• Модуль снимается с наконечника;
• Из наконечника вынимается пружинка с резистором (очень аккуратно).

Как разобрать разъем катушки зажигания

Дальше:

• С пластикового изолятора снимается большой грибок путём отгибания края резинки (при разборке запрещается использовать режущие или острые предметы);
• Все детали продуваются с обеих сторон контактным очистителем, а затем ставятся сушиться;
• Пружины растягиваются (если имеется запас), шлифуются наждачной бумагой и тоже обрабатываются очистителем.

Рекомендуется внимательно осмотреть электрод. Часто на нем оказывается непонятный белый налёт. Он же может появиться на пружине. В этом случае следует пройтись по электроду надфилем и контактным очистителем. Просушить ватной палочкой. Можно использовать для очистки также технический спирт.

Видео про разборку катушки зажигания Приора

Помните, что чем дольше эксплуатируется бобина, тем выше вероятность её прогрева и внутреннего замыкания. Ремонт современных катушек возможен, но только если температурные условия эксплуатации не превысили 150 градусов, иначе бобина повреждается навсегда и восстановлению не подлежит.

Что предпринимают в таком случае

Самое простое, это заменить неисправную деталь. Встречаются водители, которые возят в багажнике такую деталь, заменить её своими руками довольно просто. В некоторых случаях производят ремонт катушки зажигания, но только в том случае, если отсутствует межвитковое замыкание, обрыв обмоток. Перед заменой или ремонтом нужна проверка катушки зажигания.

Выполняют её мультиметром, автомобильным тестером, контрольной лампочкой. Обрыв обмоток, добавочного резистора или замыкание витков обнаруживают измерением сопротивления. Пробой изоляции или утечку высокого напряжения на массу автомобиля можно увидеть. На устранении таких проблем остановимся подробнее.

Отчего они ломаются

Прежде всего из-за жары и/или вибрации. Кроме того, в старых автомобилях с одной катушкой достаточно было забыть выключить зажигание. В то же время, когда контакт прерывания был закрыт, ток постоянно протекал через первичную катушку и вызывал нагревание. Настолько, что могло случиться возгорание. Нынешние одиночные катушки установлены непосредственно на свечах зажигания, то есть на двигателе. Это означает, что они также постоянно нагреваются и подвергаются сильной вибрации.

Поначалу разработчики в недостаточной степени оценили негативные возможности этой нагрузки. И в ряде моделей автомобилей дефектной оказалась вся система зажигания. Проблемы вызывали выгоревшие концевые выключатели, а также моторное масло. Плохие уплотнители оставляют масло в колодце свечи зажигания, где оно разрушает изоляцию катушки. Еще одной проблемой может стать вода, во время мойки например. Попав под высоким давлением на катушку, она может вызвать короткое замыкание.

Ремонт автомобильных катушек зажигания

Этот элемент часто оказывается виновным в затруднении пуска, предполагающем ремонт двигателя. В профессиональных мастерских катушку проверяют на специальных стендах. Она считается исправной, если при работе на стенде обеспечивает постоянное образование искр на трехэлектродном разряднике. Самостоятельный же поиск неполадок, чаще всего, основывается лишь на видимых симптомах. Поэтому обслуживание системы зажигания лучше предоставлять специалистам.

Условия и доступные способы ремонта

В целом, в катушке зажигания может возникнуть две неисправности: повреждение добавочного сопротивления и обрыв обмотки. Если при повреждении изоляции катушку приходится менять, то в случае с добавочным сопротивлением вполне возможен ремонт. Поломка в месте крепления концов устраняется с помощью бескислотной пайки, а отсутствующее запасное сопротивление можно сделать из специальной никелевой проволоки.

Основные методы проверки КЗ на работоспособность

Место установки КЗ может быть разным в зависимости от модели авто, обычно она располагается в районе мотора, в частности, БЦ. Перед диагностикой следует отключить питание аккумуляторной батареи, а также самой КЗ. При отключении всех проводов запомните их расположение — высоковольтные проводы нельзя спутать местами. В первую очередь после демонтажа следует произвести визуальную диагностику на предмет выявления повреждений и дефектов. Тщательно очистите корпус устройства от грязи, поскольку это способствует образованию утечек тока.

Для диагностики КЗ на предмет обрыва нужно знать, как правильно прозвонить устройство, для этого вам потребуется омметр. Одна клемма подключается к входу обмотки, а вторая — к ее выходу, причем сначала следует прозвонить первичную, а затем — вторичную обмотки. Уровень сопротивления на первой должен быть значительно меньше, чем на второй.

Как вариант, можно попытаться подключить первичную обмотку КЗ к источнику напряжения 12 вольт, подключив его к кнопкам, которые рассчитаны на 20 В. Затем нужно будет параллельно подключить конденсаторное устройство с аналогичной емкостью, как в системе зажигания вашего авто. К вторичной обмотке следует подсоединить свечу, а затем несколько раз быстро активировать источник. Если в результате вы услышали треск, то это говорит о том, что в устройстве имеются пробои.
