Снятие масляного насоса ваз 2109 лада самара

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

  • Заменить старый насос на новый;
  • Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.


С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин

Не забудьте потом протереть детали насухо.
Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.


Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки

Требования

Диаметр посадочного гнезда ведомой шестерни

Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.

Толщина привалочной стенки

В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью

Толщина ведущей шестерни

Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый

Толщина ведомой шестерни

Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену

Осевой зазор ведущей шестерни

Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра

Осевой зазор ведомой шестерни

Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра

Состояние редукционного клапана и гнезда

Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя

Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.


Ведомая шестерня

Обратная сборка

Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки

  1. Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
  2. Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
  3. При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
  4. Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.

Как отремонтировать масляный насос ВАЗ 2108/2109

Торопиться с заменой маслонасоса на новый не стоит, ведь механизм можно отремонтировать своими руками. Для качественного проведения процедуры понадобится специальный инструмент:

  • штангенциркуль;
  • микрометр (0–25 мм);
  • плоские щупы;
  • металлическая линейка.

Если же такого перечня инструментов нет, то ремонтом лучше не заниматься и попросту купить новый насос.

Основными инструментами при ремонте масляного насоса являются микрометр, штангенциркуль, щупы и металлическая линейка

Как разобрать маслонасос

Демонтировав механизм с автомобиля, для проведения ремонта потребуется его разборка. Процедура предполагает выявление износившихся элементов и их последующую замену. В результате дефектовки может выясниться, что насос проще выбросить, чем отремонтировать. Поэтому такой поворот событий исключать не стоит.

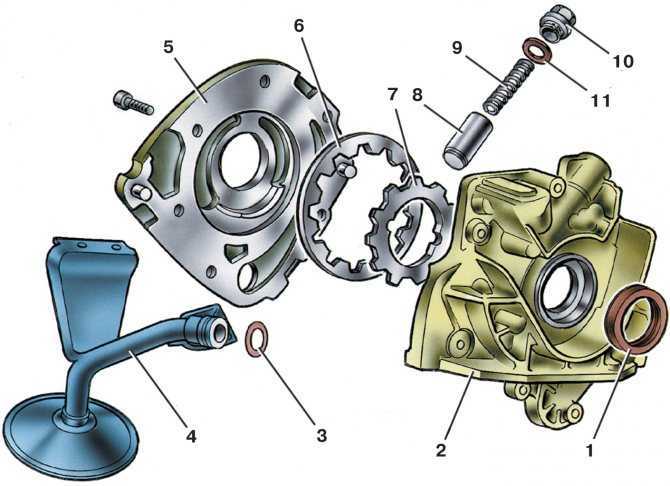

Детали масляного насоса: 1 — передний сальник коленчатого вала; 2 — крышка насоса; 3 — резиновое уплотнительное кольцо; 4 — маслоприемник; 5 — корпус насоса; 6 — ведомая шестерня; 7 — ведущая шестерня; 8 — редукционный клапан; 9 — пружина клапана; 10 — пробка; 11 — уплотнительное кольцо масляного насоса

Разборку производим следующим образом:

  1. Для разделения насоса на две части, откручиваем болты, которыми крепится крышка к корпусу, после чего убираем её в сторону.

Крышка к корпусу крепится на шести болтах, которые необходимо открутить

Масляная помпа имеет ведомую и ведущую шестерни

Чтобы демонтировать редукционный клапан, потребуется открутить пробку

Оцениваем состояние крышки и корпуса масляного насоса, проверяем на предмет трещин, задиров и т. п

Замена сальника, крышки, прокладки и других деталей насоса

Одним из элементов, который нуждается в обязательной замене, даже при отсутствии видимых повреждений, является сальник. Помимо того, что со временем резина уплотнителя грубеет, рабочая часть также изнашивается. В результате сальник может попросту пропускать масло, что приводит к появлению течи. И также обязательной замене подлежит прокладка. Стоят эти комплектующие недорого, и экономия в этом случае попросту неуместна.

При ремонтных работах с масляным насосом рекомендуется заменить также передний сальник коленвала

Более ответственная работа предстоит с проверкой корпуса, крышки и шестерён. Для начала нужно измерить зазор между шестерёнчатыми элементами и плоскостью корпуса. Для этого прикладываем металлическую линейку к плоскости корпуса и с помощью щупа производим замер между шестерней и линейкой. В этом случае зазор между ведущей шестерней должен составлять 0,12 мм, для ведомой — 0,15 мм.

При измерении зазора между плоскостью корпуса и ведущей шестернёй, показатель должен составлять 0,12 мм, между ведомой и корпусом — 0,15 мм

После этого производим замеры толщины самих шестерён: для ведущей номинальный параметр равен 7,45–7,47 мм, предельный составляет 7,42 мм. Ведомая шестерёнка имеет такую же номинальную толщину, а предельная равна 7,35 мм.

При проведении ремонтных работ с масляным насомом выполняют измерение толщины ведущей и ведомой шестерён

Затем приступаем к замерам посадочного места ведомой шестерни и толщины сегмента, который располагается между двумя шестернями механизма в корпусе. В первом случае показатель не должен быть более 75,1 мм, во втором — не менее 3,4 мм.

Замер посадочного отверстия ведомой шестерни и толщины сегмента в корпусе масляного насоса

Нелишним будет также проверить возможную деформацию крышки. Для этого её укладывают на ровную поверхность и покачивают: зазор должен отсутствовать. В случае обнаружения деформации её устраняют путём шлифовки.

Внимание стоит обратить и на отверстие под редукционный клапан, диаметр которого должен составлять 12,03 мм. Пружина без нагрузки должна иметь размер 44,72 мм, под нагрузкой в 4±0,24 кг/с — 31,7 мм

В случае деформации может потребоваться шлифовка плоскости крышки масляного насоса

После дефектовки производим замену износившихся деталей на новые, проводим повторно замеры, смазываем все элементы моторным маслом и устанавливаем механизм на двигатель. Перед монтажом рекомендуется выполнить чистку маслоприемника.

Видео: ремонт маслонасоса на ВАЗ 2108/2109

Замена масляной помпы на ВАЗ 2108/2109 не является сложной процедурой. Следуя пошаговой инструкции и используя стандартный набор инструментов, каждому автолюбителю по силам самостоятельно выполнить такую работу. С ремонтом маслонасоса ситуация несколько иная: для починки понадобится измерительный инструмент, позволяющий выявить и заменить проблемную деталь.

Источник

Ремонт масляного насоса автоматической коробки передач (АКПП)

Признаки, предвещающие ремонт

Проблемы с масляным насосом в коробке передач приводят к недостаточной смазке подвижных элементов и повышения общей температуры внутри трансмиссии. Как результат могут возникать существенные проблемы с подвижными механическими элементами, что приводит к необходимости дорогостоящего и сложного ремонта. Именно поэтому при первых признаках поломки масляного насоса мы рекомендуем вам обращаться к опытным специалистам. Определить проблемы с коробкой передач автовладелец может по появлению заметных толчков акпп при переключении некоторых передач, что может свидетельствовать о недостаточном количестве смазки фрикционов, страдает динамика разгона, появляется непрерывный вой, который меняется в зависимости от оборотов двигателя. Рекомендуем как можно скорее обратиться в сервисный центр, что и позволит вам устранить поломку с минимальными затратами. Ремонт насоса акпп должен осуществлять опытными специалистами.

Для замены насоса акпп необходимо сперва снять коробку

Расположение

Масляный насос в автоматической трансмиссии располагается внутри коробки передач, поэтому при появлении проблем с этим элементом требуется производить демонтаж защитного металлического кожуха с АКПП. В большинстве случаев для проведения ремонтных работ демонтировать коробку передач с автомобиля не требуется. Однако в данном случае вы должны учитывать особенности конструкции каждого конкретного автомобиля и конкретные модификации автоматической трансмиссии. Только лишь опытный мастер сможет быстро определить расположение масляного насоса и проведёт все необходимые ремонтные работы в максимально короткий срок.

Устройство и принцип работы масляного насоса — Видео

Замена масляного насоса АКПП — как способ устранения проблемы

Как было сказано выше, ремонтные работы с масляным насосом заключаются в большинстве случаев в замене этого элемента. Он имеет не слишком высокую стоимость, поэтому автовладельцы и специалисты сервисных мастерских не рекомендуют заниматься восстановлением повреждённого агрегата и меняют его на новый насос. В данном случае рекомендуем использовать исключительно оригинальные запчасти, что и позволит гарантировать долговечность и беспроблемность эксплуатации этого узла.

Напомним распространённые причины способствующие появлению поломок насоса АКПП. В первую очередь к таким причинам относится недостаточный уровень масла в системе. Именно поэтому автовладельцу необходимо пристально следить за уровнем масла в коробке передач. Рекомендуется данную процедуру производить каждый месяц на специальной эстакаде или смотровой яме.

Износ масляного насоса АКПП ZF 4HP20

https://youtube.com/watch?v=njYQhLSpOUE

При неправильном проведенном ремонте коробки передач могут отмечаться проблемы с гибким диском, который необходим для крепления гидротрансформатора акпп к двигателю. При нарушении технологии монтажа коробки передач не выдерживают размер торцевого зазора, что также приводит к проблемам с масляным насосом. Достаточно часто автовладелец эксплуатирует свой автомобиль в максимально жёстком режиме, который подразумевает быструю езду и резкие торможения. Такой режим эксплуатации приводит к быстрому износу всей коробки передач и насоса в частности. Проблемы с масляным насосом в коробке передач могут отмечаться при недостаточном уходе за автомобилем.

При необходимости ремонта масляного насоса необходимо обращаться к опытным специалистам, которые занимаются ремонтом коробок передач. При наличии специального диагностирующего оборудования мастер сможет точно определить поломку и устранит её в максимально короткий срок. В большинстве случаев ремонтные работы по замене масляного насоса в коробке передач занимают порядка одного рабочего дня. Одновременно производится замена масла и фильтрующих масляных элементов. Тем самым обеспечивается максимальная долговечность и беспроблемность эксплуатации автомобиля.

Снятие и установка

После выкручивания болтов вам предстоит самое сложное — извлечение корпуса помпы из блока ДВС. Порой это выполнить не просто, так как внутри возможно окисление металлической поверхности, из-за чего деталь попросту прикипает к мотору. Для проведения работы придется воспользоваться тонким зубилом или плоской отверткой

Если вздумали применить последнюю, то обратите внимание, чтобы она была массивной, не погнулась при слабом ударе

На автомобилях с карбюраторной системой впрыска может потребоваться снятие корпуса воздушного фильтра, так как он иногда мешает. Когда освободите место, установите зубило на корпус насоса. Не перепутайте, ведь рубашку блока двигателя в таком случае легко повредить. Легкими, но резкими ударами выбейте корпус помпы из посадочного места. Старый насос можно выкинуть, взять в руки ветошь с ацетоном и зачистить металл в блоке двигателя.

Тщательно очистите его от остатков старой прокладки и герметика, чтобы в дальнейшем новые элементы стали на место максимально плотно. Установка должна проводиться в обратной последовательности. Ставьте вместе с насосом охлаждающей жидкости новую прокладку, слегка обмазанную с двух сторон герметиком.

Помпа производства «Пекар» встает на свое место максимально плотно, никаких усилий не требуется применять. Но если слишком плотная посадка, то можно воспользоваться деревянным молотком, чтобы, постукивая им по корпусу насоса, набить его в блок двигателя. Вот так правильно выполняется замена помпы.

Основные неисправности и их ремонт

В процессе работы могут возникать симптомы, свидетельствующие о поломке системы смазки. К ним можно отнести:

  • Отсутствие масла на пильной гарнитуре в процессе работы;
  • потеки масла из корпуса бензопилы при выключенном двигателе;
  • увеличенный или недостаточный уровень смазки цепи;
  • неустойчивая подача масла в процессе работы.

Отсутствие масла на цепи и шине во время работы может свидетельствовать о закупоренных магистралях либо о выходе насоса из строя. Прочистка каналов осуществляется механическим способом, при помощи сделанного из проволоки щупа либо с помощью потока сжатого воздуха.

Протечка масла при выключенном двигателе свидетельствует о потере патрубками своих изолирующих свойств. Иногда причиной потери смазки может служить образование трещин или других повреждений масляного бака, возникающих в процессе эксплуатации. Для устранения такой неисправности необходимо осмотреть масляный бак и все маслопроводящие шланги на наличие протечек и повреждений. При наличии дефектов необходимо произвести замену.

Неустойчивая подача масла, как правило, связана с неплотным прилеганием шины к картеру двигателя. Это исправляется более сильной фиксацией гаек. Также это может быть связано с выработкой сальника плунжера. В таком случае необходимо произвести его замену с использованием ремонтного комплекта. В этом случае потребуется полная разборка масляного насоса.

Масляный насос

Рис. 2.75. Детали масляного насоса: 1 – передний сальник коленчатого вала; 2 – крышка насоса; 3 – резиновое уплотнительное кольцо; 4 – маслоприемник; 5 – корпус насоса; 6 – ведомая шестерня; 7 – ведущая шестерня; 8 – редукционный клапан; 9 – пружина клапана; 10 – пробка; 11 – уплотнительное кольцо

Разборка и сборка

Осторожно закрепите масляный насос в тиски, чтобы не повредить крышку 2 (см. )

Выверните винты крепления корпуса 5 насоса и крышки 2, выньте корпус, ведомую 6 и ведущую 7 шестерни. Отверните пробку 10 редукционного клапана 8 и выньте пружину 9 с клапаном.

Выпрессуйте из крышки 2 насоса самоподжимной сальник 1 коленчатого вала.

При сборке насоса смажьте поверхность наружного диаметра сальника моторным маслом и запрессуйте его в крышку 2 до упора.

Осторожно закрепите крышку в тисках, установите шестерни фасками на вершинах зубьев внутрь корпуса 5 и заверните винты крепления корпуса и крышки. Вставьте редукционный клапан, пружину и заверните пробку клапана, установив под пробку алюминиевое уплотнительное кольцо 11 толщиной (1,5±0,2) мм

Вставьте редукционный клапан, пружину и заверните пробку клапана, установив под пробку алюминиевое уплотнительное кольцо 11 толщиной (1,5±0,2) мм.

ПРЕДУПРЕЖДЕНИЕ Перед сборкой насоса обязательно смажьте моторным маслом ведущую и ведомую шестерни, корпус в зоне шестерен, уплотнительное резиновое кольцо трубки маслоприемника и редукционный клапан.

После сборки насоса при проворачивании рукой шестерен они должны вращаться плавно, без заеданий и рывков.

Проверка технического состояния деталей. После разборки все детали промойте моющими средствами, продуйте сжатым воздухом и проверьте их состояние.

Рис. 2.76. Точки крепления крышки масляного насоса при фрезеровании плоскостей: 1 – сальник коленчатого вала; 2 – точки крепления крышки; 3 – пробка редукционного клапана; X, У – плоскости фрезерования

Алюминиевая крышка при проверке ее в зоне прилегания шестерен не должна иметь уступов, поверхность крышки должна быть плоской. При заметных износах зажмите крышку в точках 2 () и профрезеруйте поверхности X и У до размера (13,5±0,3) мм. Максимальный съем металла не должен превышать 0,2 мм.

Сальник 1 коленчатого вала замените новым и запрессуйте до упора. При запрессовке сальника усилие должно прикладываться как можно ближе к наружному диаметру сальника.

Рис. 2.77. Предельные износы корпуса масляного насоса

Рабочие поверхности корпуса насоса не должны иметь царапин. Предельный диаметр гнезда под ведомую шестерню не должен превышать 75,10 мм (). Минимальная ширина сегмента должна быть не менее 3,40 мм.

Рис. 2.78. Основные размеры новых деталей масляного насоса: 1 – ведомая шестерня; 2 – ведущая шестерня; 3 – корпус

Основные размеры новых деталей насоса показаны на .

Рис. 2.79. Замер осевых зазоров шестерен масляного насоса: 1 – ведущая шестерня;

2 – ведомая шестерня; S – осевой зазор

Рис. 2.80. Предельные износы шестерен масляного насоса (размеры диаметров по вершинам зубьев даны для справок): а – ведущей шестерни; б – ведомой шестерни

Замерьте индикатором максимальные осевые зазоры (), которые не должны превышать для ведущей шестерни 0,12 мм, для ведо-мой — 0,15 мм. Если зазоры превышают предельные значения, замените шестерни. Предельные износы шестерен даны на . Если их размеры превышают предельные значения, также замените шестерни.

Рис. 2.81. Основные данные для проверки пружины редукционного клапана

Рис. 2.82. Предельные износы редукционного клапана масляного насоса и отверстия под клапан: 1 – редукционный клапан; 2 – крышка масляного насоса

Проверьте упругость пружины редукционного клапана и сравните полученные данные с приведенными на . Редукционный клапан 1 () и отверстие под клапан не должны иметь продольных рисок. Предельные размеры клапана и отверстия при износе показаны на .

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах

Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса

Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал

Обычно это происходит из-за наличия мусора и/или шлака в масле.

Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.

Сетка маслоприемника

Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять

Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой

Проверка редукционного клапана

Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.

В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.

Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.

Подготовка к замене помпы

Конструкция жидкостного насоса очень похожа на конструкцию масляного, так как состоит из аналогичных элементов. Изначально устанавливаются комплектующие производства «Пекар». Но если нет возможности заменить на такую же деталь, можно найти аналоги. Однако не все они будут иметь характеристики, как у стандартных комплектующих.

У одних срок эксплуатации меньше, у других размеры могут немного не совпадать, придется работать напильником, чтобы установить в посадочное место. Постарайтесь подбирать тот аналог, который будет максимально схож со стандартным, произведенным . Такие же требования можно предъявить и к другим узлам. Топливный насос этого же производителя служит безотказно на протяжении долгого времени.

Перед заменой помпы приготовьте ключи на 10. Вам пригодятся все виды: накидной, торцовый и рожковой. К некоторым болтам проблематично добраться, поэтому наличие разного типа ключей вам не помешает. Слейте из системы охлаждения двигателя всю жидкость, заранее дав ей остыть. Не проводите подобный ремонт сразу же после того, как заглушите мотор. Это чревато тем, что кипяток попадет на кожу и это вызовет ожоги.

Лучше запастись небольшим количеством автомобильных химикатов. К ним относятся герметик и фиксатор резьбы. С их помощью вы избавитесь от случайного протекания жидкостного насоса автомобиля ВАЗ 2108. Когда снимете ремень, у вас появится возможность провести демонтаж помпы.

Для этого воспользуйтесь ключами на 10. С их помощью необходимо выкрутить три болта, которыми крепится корпус насоса «Пекар» к блоку двигателя. Не всегда можно с легкостью выкрутить эти болтики. Иногда возле них скапливается пыль, смешанная с тосолом или маслом. Поэтому перед выкручиванием потратьте пять минут, чтобы очистить место ремонта от загрязнений.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

  • регулируемые;
  • нерегулируемые.

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

  • внешнее;
  • внутреннее.

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

  • шарик (элемент №1 на рисунке);
  • пружина (№2);
  • упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

Конструкция масляного насоса и где располагается

В двигателе масляный насос на ваз 2110 является главным элементом, который оказывает давление на смазку двигателя. В движение насос производит коленвал и распредвал. Состоит насос из шестеренок, крепиться к двигателю при помощи болтов, именно они делают крепление надежным. Увидеть его сразу нет возможности, для начала нужно снять некоторые детали, чтобы провести его замену или ремонт.

Состав масляного насоса:

  1. Корпус.
  2. Ведомая и ведущая шестеренки.
  3. Редукционный клапан и пружина.
  4. Сетчатый маслозаборник.

В принципе в конструкции детали нет ничего сложного и лишнего.

Для начала открывают капот автомобиля, снимают пластик с двигателя, затем откручивают колесо и демонтируют шкив. После этого снимают все крепления с масляного насоса, и можно удалять с его места расположения.
