Как правильно снять колеса для скутера: пошаговая инструкция

Когда нужно снимать заднее колесо

Вряд ли просто так придет в голову идея откручивать ходовую часть с рамы велосипеда, если, конечно, человек не специализируется на велоразборке. Но это совсем другой случай. Демонтаж заднего колеса потребуется, если наблюдаются такие проблемы:

• заметные повреждения обода;
• полный износ, когда нужна замена колеса;
• спустила камера или разорвалась шина;
• переборка втулки.

Сюда можно отнести и плановую замену системы задних звезд и цепи.

Перед снятием велосипед нужно перевернуть и установить на седло и руль. Навесы в виде зеркала, звонка и фонаря лучше заранее убрать, чтобы не повредить их под весом рамы. Тормоза типа V-brake сначала разжимаются и демонтируются, иначе они не дадут свободно вытащить колесо. С дисковыми моделями все проще – можно сразу снимать колесо.

Надо сказать, что сам процесс съема заключается лишь в отвороте эксцентрика или откручивании крепежных гаек с оси втулки, у кого что стоит. Если крепление – эксцентрик, просто отвинчиваем ручки и скручиваем колесо. Гаечное закрепление ослабляется одним или двумя ключами.

Обычно хватает одного ключа соответствующего размера, которым гайки снимаются поочередно. Если втулочная ось проворачивается, тогда гайки раскручиваются одновременно в разные стороны. Рекомендуется использовать рожковый или накидной гаечные ключи. Разводной вариант нежелателен, так как его толстые рога «съедают» углы гайки из-за неплотного прилегания и скольжения.

Как снять заднее колесо на скутере (мопеде)?

У каждого владельца мототехники хотя бы один раз спускало заднее колесо, которое требовало скорейшей замены. Не стоит считать, что поменять колесо на мопеде намного проще, чем провести те же самые манипуляции с автомобилем – это не так.

Необходимо также отметить, что замена заднего колёса на скутере в плане осуществления намного сложнее, чем демонтаж переднего, так как придётся разбирать большую часть агрегата.

Список необходимых инструментов

Перед тем как снять заднее колесо скутера, вам нужно будет запастись инструментами:

• торцовый ключ;
• деревянный брусок;
• кусок чистой ткани;
• капля терпения;
• немного удачи.

Порядок действий

1. Для начала следует снять глушитель.

Поставьте скутер на подножку таким образом, чтобы колёса болтались в воздухе. Снимите сидение, нижнюю пластиковую юбку, после этого слегка открутите болты, которые крепят глушитель к раме (их может быть 2 или 3 штуки)

Обратите внимание на то, что их нельзя откручивать полностью

Открутите с помощью торцового ключа гайки, обеспечивающие крепление глушителя к цилиндру, а затем уже окончательно снимите болты.

Снимая сам глушитель, придерживайте его другой рукой. Не потеряйте резиновую прокладку, которая располагается между глушителем и цилиндром.

Если вы обнаружите, что в глушителе образовался нагар, то его следует счистить, накалив наружную поверхность паяльной лампой, а внутри пройтись металлической щёткой. Выпускное отверстие цилиндра после удаления глушителя нужно прикрыть куском чистой ткани.

Вы сможете поменять колесо на скутере, как только зажмёте задний тормоз и открутите гайку.

Обычно она снимается легко, но если у вас возникнут трудности, то следует заблокировать колесо, просунув деревянный брусок в диск. Чтобы колесо не прокручивалось, откройте крышку вариатора для удержания шайбы сцепления.

После этого нужно снять колесо со шлиц и приступить к непосредственному ремонту.

Как только вы закончите замену или ремонт заднего колеса, соберите демонтированные части мопеда в обратной последовательности. Перед сборкой скутера не забудьте обработать шлицы пластичной смазкой.

Если вы после того как сняли колесо со скутера, обнаружили серьёзные дефекты, лучше отнесите запчасть в шиномонтажную мастерскую, где вам её качественно отремонтируют либо посоветуют заменить.

План действий

Для начала сделайте условия своей работы комфортными: переверните велосипед на руль и поставьте его так, чтобы обеспечить себе свободный доступ к колесам с разных сторон. И тут также помним о тормозах. Если ваш тормоз гидравлический, то такие модели абсолютно не любят, когда их держат в верх ногами. И в случае замены заднего колеса следует прокачать тормоз, что б в него не попал воздух. Не игнорируйте этот момент, не смотря на его трудоемкость, если хотите, что бы ваши тормоза оставались такими же надежными.

Виды крепления колеса к оси разнообразны. Если оно на гайках, то ваши действия не сложны и понятны. Если вариант эксцентрик, то не следует пугаться сложных названий. Процесс довольно прост. Переведите цепь на меньшую звездочку. С левой стороны втулки расположен рычаг, который контролирует эксцентриковый зажим. Отворачивайте этот рычаг, прокручивая его против часовой стрелки на 180 градусов, но не прокручивайте вокруг оси втулки. С правой стороны втулки находится специальная гайка, которую следует открутить на несколько оборотов.

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

1. Съемник вставляется в кассетную гайку.
2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.

Инструменты

Для того чтобы снять задние звёздочки с велосипеда, необходимо:

• Специальный съёмник для шлицевой гайки оси;
• Хлыст – металлический ключ с закреплённым на нём куском велосипедной цепи, состоящим из 10-20 звеньев;
• Большой разводной ключ или набор торцовых ключей;
• Съёмник стопорных колец.

Помимо этих инструментов могут понадобиться удлинители разводного или торцовых ключей для увеличения плеча и прикладываемого усилия при откручивании шлицевой гайки. Хлыст можно приобрести в специализированном магазине, а можно изготовить самостоятельно, используя старую отработанную цепь.

Забортировка колес

В каких случаях требуется замена резины:

• Изношенность изделия и несоответствие нормам высоты протектора. Обычно стандарт равен 0,8 мм.
• На шинах есть дефекты: трещины из-за устаревания или механические повреждения и проколы.
• Наличие бугорков. Вздутия появляются во время езды при большом давлении либо при ударе. Нормальный показатель 2 атм.

Как установить новую резину:

• Один борт шины надевают на обод. Если используется камера, далее посыпают ее тальком и укладывают внутрь. Отверстие должно полностью перекрыться вентилем без смещений. Теперь можно забортировать шину с помощью монтажных ломов. Далее накачивают резину обычным насосом до нормы, рекомендуемой заводом конкретной модели скутера. Не следует увеличивать эти показатели давления.
• Если шина без камеры, требуется специальный компрессор. Для проведения процедуры нужно доставить большое количество воздуха за малый отрезок времени.

Пошаговая инструкция

Перед тем как снимать колеса с велосипеда, необходимо разобраться в особенностях тормозной системы, установленной на нем. Скоростные байки выпускают с разными видами устройств, отличающихся принципом работы. Самый простой демонтаж – если стоит дисковый тормоз, сложный и более продолжительный – при наличии ободной системы

Если не обратить на это внимание, а сразу приняться за работу, велика вероятность заблокировать систему так, что колесо закрепится навечно, и снять его станет невозможно

Демонтаж колеса

Работать будет легче, если делать это в месте, где удобно подойти к байку с любой стороны. Демонтаж колес с велосипеда с ободными тормозами проводят по следующей схеме:

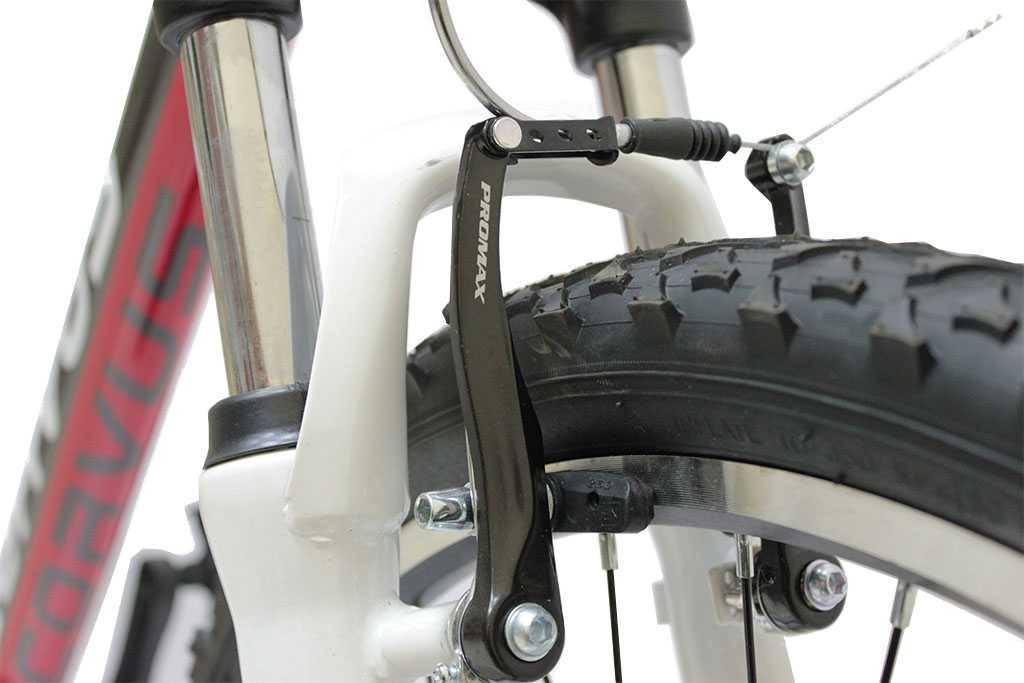

1. Ослабить тормоза – разжать и свести рычаги навстречу один к другому, затем – поднять фиксатор поворота.
2. Ослабить цепь – прокрутить колеса как можно сильнее, установив на самые маленькие звездочки сзади и спереди.
3. Если у покрышек большой диаметр либо крупный протектор – выпустить воздух.
4. Перевернуть «машину», установив на специальную стойку или просто на пол. Главное, чтобы упор на руль и сиденье был устойчивым, и байк не заваливался. Однако, если он оснащен гидравлической тормозной системой, такое положение крайне нежелательно, поскольку высока вероятность, что в гидролинию проникнет воздух. Держать вверх колесами байк нужно как можно меньше.

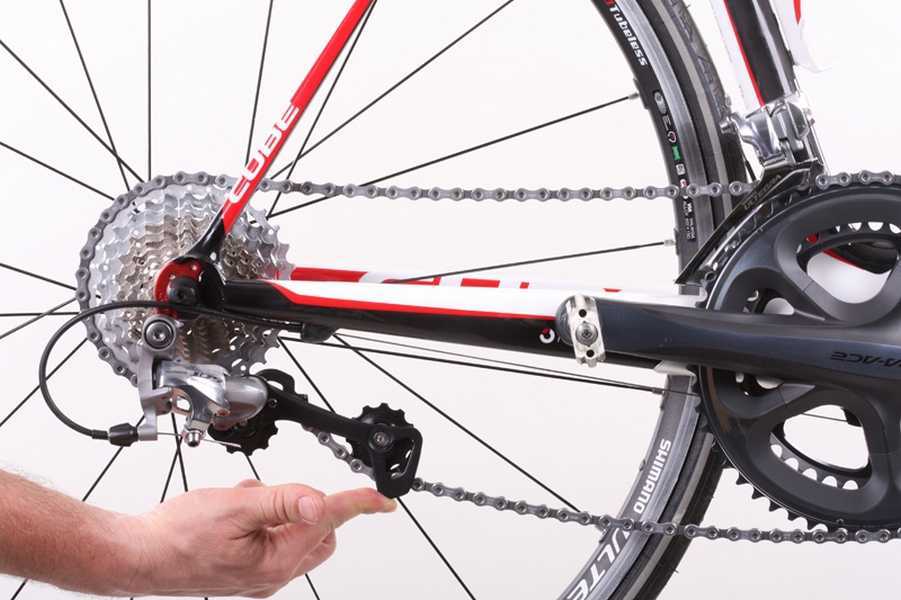

Перед демонтажем заднего колеса велосипеда необходимо ослабить цепь. Для этого нужно выставить минимальное передаточное число (звездочку). Далее ход работы зависит от вида крепления:

1. Гаечное. Установить два ключа с противоположных сторон колеса, зафиксировав один в неподвижном состоянии. Крутить вторым в обратном направлении часовой стрелки. Гайки можно снять полностью или только ослабить, чтобы снять колесо.

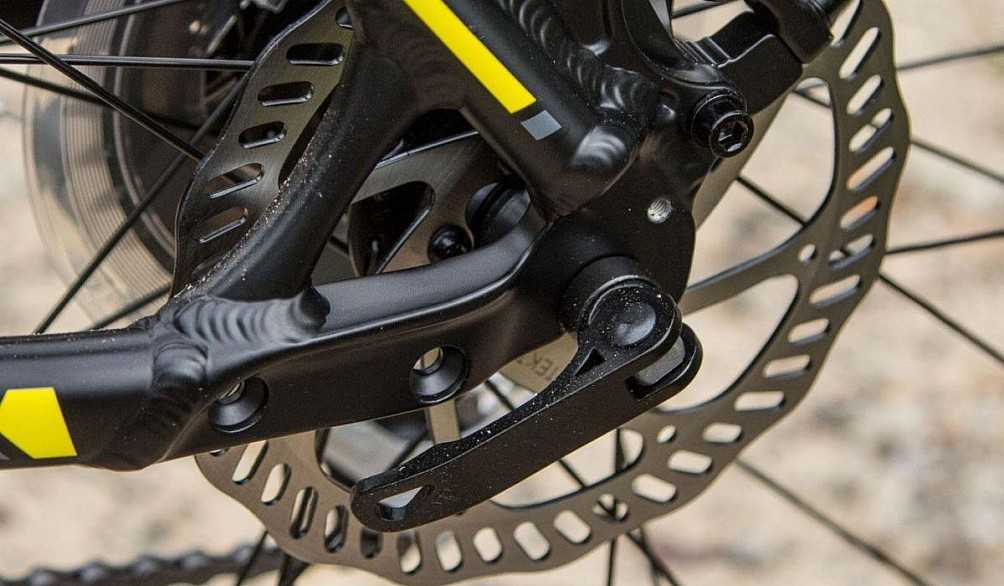

2. Эксцентрик. Ослабить крепление, подняв рычажок вверх, с обратной стороны – чуть открутить, сделав пару оборотов против стрелки часов. Взяв в руки тряпку, чтобы не испачкаться, отвести колесо чуть в сторону, чтобы снять с крепления. Цепь убирают в последнюю очередь.

Перед тем как снять переднее колесо, нужно эксцентриковый зажим (расположен слева от втулки) повернуть на 180°. С правой стороны втулки провернуть гайку на пару оборотов. Останется высвободить переднее колесо с велосипеда, сняв с наконечника вилки.

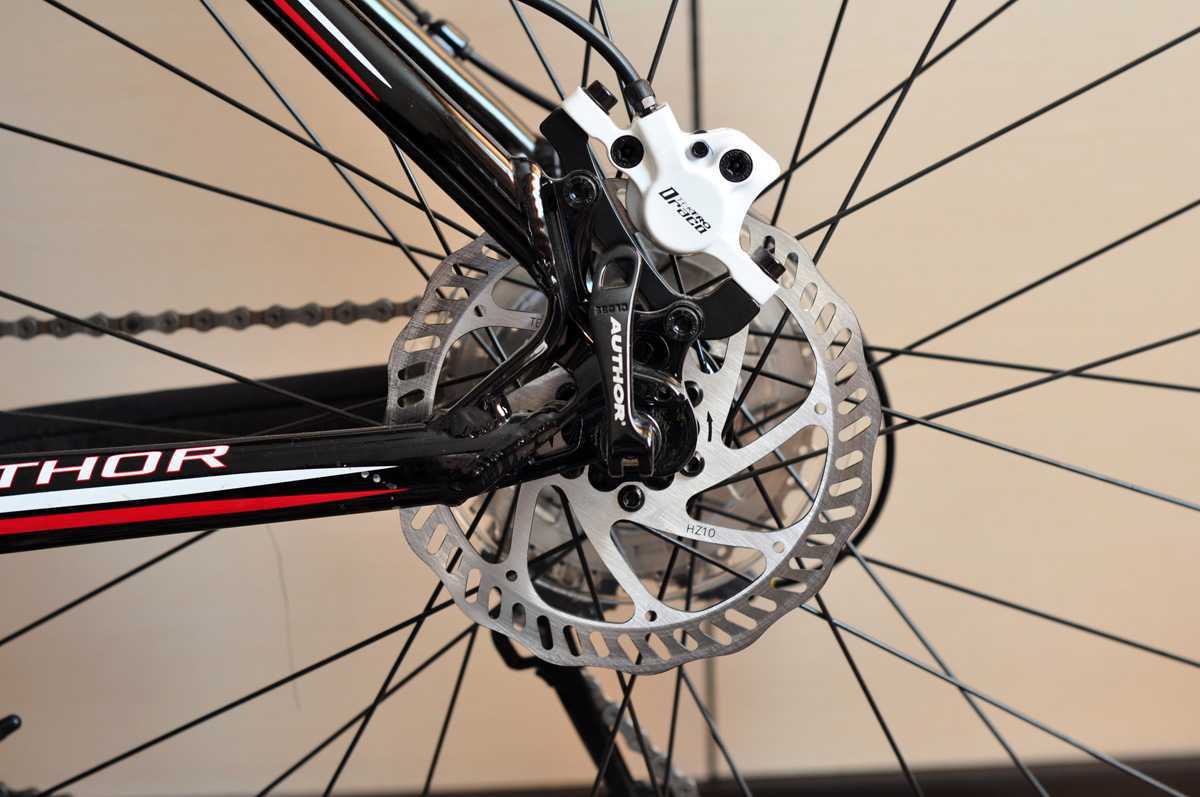

Если велосипед с дисковыми тормозами, тогда прежде чем снимать колеса, нужно позаботиться, чтобы диски нечаянно не сомкнулись. В противном случае придется потратить много времени и сил на разжимание. Чтобы этого не произошло, нужно вставить в щель какой-либо предмет (кусочек картона, сложенной бумаги) или заглушку из пластика (прилагается в комплекте).

Установка колеса

В работе нет никакой сложности, когда есть знания, как установить заднее или переднее колесо на велосипед. Все операции демонтажа нужно выполнять строго в обратном порядке:

1. Надеть велосипедную цепь на наименьшую звездочку. Вставить колесо в крепление корпуса, стараясь попасть как можно точнее. Проверить, зафиксировалась ли деталь правильно.
2. Гаечные крепления затянуть с помощью ключа, у велосипеда с эксцентриком – повернуть рычажок в обратном направлении.
3. Если у байка ободная тормозная система – закрепить ее, четко отзеркаливая последовательность операций демонтажа, чтобы обеспечить безопасность при движении.

Если требуется установка переднего колеса на велосипед с дисковой тормозной системой, то одновременно при монтаже нужно вставить тормозной диск в щель между колодками. Если они стоят тесно, и пространство между ними слишком мало, можно расширить его с помощью отвертки.

Производить все манипуляции необходимо без излишних усилий, иначе на колодках образуются заусеницы.

В завершение нужно обязательно протестировать все механизмы велосипеда. При выявлении недостатков – снять колеса и повторить все сначала. Пренебрегать проверкой не стоит, ведь состояние байка напрямую влияет на безопасность. Удостоверившись, что все сделано правильно, – прикрутить к велосипеду снятые ранее аксессуары.

Снятие трещотки (для втулок с навернутой трещоткой)

На таких втулках кассета снимается вместе с трещоткой, поэтому при регулировке подшипников или замене спиц разбирать кассету не требуется. Это нужно делать только для замены самих звездочек.

Для замены спицы с правой стороны заднего колеса или для замены смазки в подшипнике, кассету можно снять вместе с трещоткой, не трогая оси втулки. Внутренняя поверхность такой трещотки имеет шлицы, в которые надо вставить соответствующий съемник. Блок звездочек здесь вращается на корпусе трещотки. Сам корпус навинчен на втулку и съемник вставляем в корпус.

Вставляем съемник в шлицы на трещотке, и отворачиваем ее разводным или рожковым ключом. При отворачивании, возможно, придется применить значительное усилие. Рекомендуем использовать газовый ключ или ключ с длинной рукоятью на 24. Резьба у трещотки левая, откручивается по часовой (против свободного хода трещотки).

Затем снимаем кассету вместе с трещоткой и защитное пластиковое кольцо.

Если вы собираетесь заменить колесо, оставив старую трещотку, то покупайте колесо со втулкой именно под трещотку. У такой втулки вы увидите только ось без барабана втулки.

Снятие кассеты

Снимать кассету приходится, во-первых, для регулировки подшипников задней втулки (в принципе, можно и не снимать, но со снятой кассетой регулировать втулку удобнее), или для замены самих звездочек. Если в поездке придется заменить спицу заднего колеса с правой стороны, то кассету тоже потребуется снимать.

Кассета притянута к трещотке шлицевой гайкой. Для того, чтобы отвернуть эту гайку, нужен специальный инструмент — съемник кассеты. А для того, чтобы кассету удержать (отвинчивать кассету приходится в направлении свободного вращения заднего колеса — против часовой стрелки), необходим хлыст.

Звездочки кассеты надеты на корпус трещотки и стянуты широкой гайкой специальной формы. Применена втулка со встроенным храповым механизмом. Между звездочками проложены пластмассовые шайбы.

При разборке кассеты надо учесть, что важен не только порядок следования звездочек, но и их ориентация относительно друг друга. Шайбы тоже могут отличаться по диаметру и толщине, поэтому все снимаемые детали имеет смысл аккуратно раскладывать в ряд.

Для отворачивания гайки потребуется специальный шлицевой ключ, а для удерживания кассеты от поворота нужен хлыст, потому что направление вращения гайки при отворачивании совпадает с направлением свободного вращения трещотки.

Надеваем цепь хлыста на самую большую звездочку кассеты. Отворачиваем гайку ключом, удерживая кассету хлыстом. Если у вас нет хлыста, то вместо него можно использовать старую цепь, неким образом закрепив её, чтобы она удерживала паук. Также можно использовать старую тряпку потолще и побольше. В несколько слоев складываем и набрасываем на паук, держа его руками. Паук держится всей ладонью через тряпку и вертится при этом ключем.

Снимаем гайку. Затем снимаем с корпуса трещотки все звездочки и шайбы, соблюдая их порядок. При необходимости снимаем барабан втулки с оси.

Кассеты и трещотки Shimano

Снимать кассету приходится, во-первых, для регулировки подшипников задней втулки или для замены самих звездочек. Если в поездке придется заменить спицу заднего колеса с правой стороны, то кассету тоже потребуется снимать.

По сути, никаких принципиальных отличий от описанного выше способа нет.

Сборка и установка заднего колеса на велосипед

Качественный ремонт колеса – это не только разборка, замена, смазка или регулировка. На последнем этапе весь этот хаос нужно собрать в обратной последовательности. Все детали втулочного механизма помещаются в барабан и тщательно закрепляются контрагайками. Барабан насаживается на спицы, после чего их необходимо затянуть на то количество оборотов, на которое они были ослаблены.

Закручивание спицевых гаек делается в сторону, противоположную ослаблению. Здесь нужно запомнить направление ослабления, чтобы правильно затянуть. Если барабан болтается, то закрутить спицы надо посильнее.

Кассета надевается на втулку в таком порядке:

• основные звезды;
• одиночные звезды, маленькие звездочки;
• затяжка кассетного механизма хлыстом.

Осталось только поставить заднее колесо на раму. На одну из звезд надевается цепь, а колесо вставляется в пазы рамы. В довершении всего остается только затянуть гайки или эксцентрики с обеих сторон. После сборки нужно покрутить педали и посмотреть, нормально ли цепь ходит по звездам. Переворачиваем велик и начинаем спокойно кататься!

Столкнуться с неполадками колеса так или иначе придется каждому, кто активно ездит на велосипеде. Несмотря на простоту обслуживания, колесо на первых порах может отнять достаточно времени. Однако, если вспомнить, какое значение имеют колеса для велосипеда, это окажется не так уж много. Более того, с опытом переборка колеса будет занимать считанные минуты.

Замена велосипедной камеры

Для съема покрышки и извлечения поврежденной камеры необходимо удалить оставшийся воздух: отвинчивается колпачок и непрерывным нажатием на ниппель колесо спускается. Если воздуха в шине нет, что чаще и бывает при проколах, то просто отвинчиваем колпак.

Чтобы снять покрышку, понадобятся специальные лопатки-монтажки. Конечно, камеру можно поддеть обычной отверткой и даже ножом, но лучше иметь профессиональный инструмент. При помощи монтажек покрышка поддевается со стороны, противоположной ниппелю. Как только она начинает стягиваться, нужно поддеть борта чуть дальше, до тех пор, пока не образуется достаточно свободной части покрышки, и ее можно будет спокойно стянуть с обода.

Стягивать нужно очень аккуратно, чтобы не повредить обод, не стоит применять слишком много силы. Когда покрышка снята, извлекаем поврежденную камеру и устанавливаем новую. Ниппель продевается в отверстие обода, затем камера равномерно распределяется по окружности.

Внимание! Камера должна лежать ровно, без перегибов, иначе придется переустанавливать ее. На дне обода обязательно должен быть флиппер, предохраняющий от остриев спиц

Если он порвался, нужно установить новый или же обойтись двумя слоями тонкой изоленты.

Сверху на обод надевается внешняя часть шины, в этот раз, со стороны ниппеля. При установке покрышки нужно учитывать правильное направление рисунка протектора. Обычно на шинах рисуют стрелки, а в перевернутом состоянии велосипеда направление вперед – это назад в нижнем положении. Впрочем, с задним колесом скоростного горного велосипеда ошибиться нетрудно, благодаря кассете сбоку. После монтажа камера накачивается.

Последовательность и особенности выполнения работ

Перед тем как снять заднее колесо с мопеда или скутера, необходимо обзавестись всем необходимым инструментом. Если в вашем гараже или дома есть специальный кейс с ключами, можно сразу же приступать к выполнению работ. Процедура не является сложной, чем-то напоминает аналогичную операцию с автомобилем. Отличие заключается только в том, что внутри присутствует большое количество других конструктивных деталей, препятствующих быстрой разборке. Хотя сама же деталь фиксируется лишь одной гайкой.

Начать работы следует с установки транспортного средства на подножку

Важно выбрать ровную устойчивую поверхность, чтобы при демонтаже скутер не завалился на бок. Если вы выполняли данную процедуру давно, настоятельно рекомендуем обработать все резьбовые соединения спреем WD-40

При наличии ржавчины у вас возникнут проблемы при откручивании. Поэтому применение этого спрея значительно облегчит процедуру, так как все болты и гайки будет просто открутить. От прокручивания колеса при демонтаже прижмите тормозные колодки с помощью фиксации ручки тормоза обычным ремнем, как на фото:

Конструкция большинства моделей предусматривает предварительное снятие глушителя вместе с выхлопной трубой. Если не сделать это, а сразу откручивать гайку, фиксирующую колесо, оно не снимется, так как глушитель будет притираться к покрышке. Для снятия хомутов надо отпустить фиксирующие болты, а затем открутить две гайки, расположенные под силовым агрегатом. Сделав это, аккуратно снимаем глушитель и оставляем его в удобном месте.

Например, в некоторых случаях китайские скутеры не нуждаются в предварительном снятии выхлопной трубы (к примеру, на модели Viper 150 с барабанной тормозной системой). Многое зависит не только от конструкции, но и ширины покрышки/давления воздуха внутри нее. С другой стороны, сняв все-таки выхлоп, демонтаж колесного диска значительно упростится.

После снятия открутите болт, удерживающий амортизатор снизу. Стойку отведите в сторону. Некоторые модели мотороллеров имеют только один амортизатор, расположенный там, где вариатор. Раскручивать последний не надо (только если планируется дальнейшее его снятие и переборка/замена). Если на скутере установлен задний дисковый тормоз, не забудьте открутить суппорт (калипер) и отвести его в сторону.

источник

Снятие колес

По возможности начните с установки велосипеда. Он должен быть установлен с левой стороны, когда снимаете заднее колесо. Не ставьте велосипед в вертикальном положении без заднего колеса, так как это может повредить задний переключатель.

1. Задние колеса: установите переключатель к внешней передаче и внутренней передней цепи колеса. Это ослабит цепь, и колесо будет легче снять.

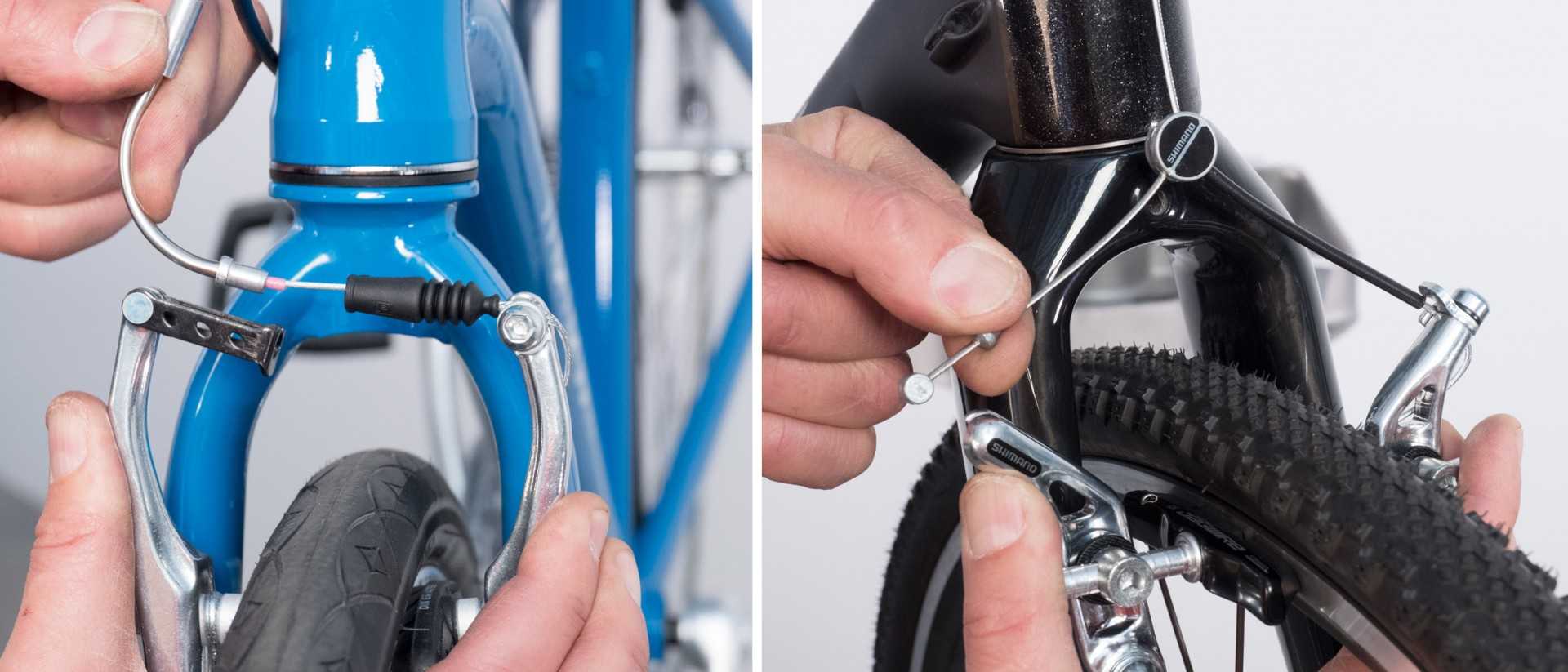

2. Отсоедините обод тормоза, если он имеется. Механизмы выпуска типичных MTB и дорожных тормозов приведены ниже.

Примечание: С дисковыми тормозами колодки разъединения не требуются. Кроме того, при гидравлических дисковых тормозах не выжимайте рычаг тормоза, когда снимаете диск с велосипеда. В противном случае колодки закроются, и вам будет очень трудно поставить колесо обратно на велосипед. Используйте специально сконструированную распорку, такую как PP-1.2, если это необходимо.

3. :

• Механизм эксцентрика для закрепления осей колес: потянуть наружу до конца рычаг данного механизма. При необходимости ослабить быстрый выпуск регулировочной гайки, чтобы убрать любые выступы на конце вилки.
• Прямая ось: некоторые функции аналогичны оси механизма эксцентрика для закрепления осей колес — потяните рычаг наружу для отсоединения и поверните для ослабления. Некоторые прямые оси оснащены специальным устройством, которое должно ослаблять ось. Тем не менее, другие простые рычаги, которые необходимы для ослабления или затягивания, не используются.
• Твердая ось: на оси колес с гайками необходимо ослабить снаружи обе гайки.

4. На переднем колесе — просто направляйте колесо вниз и из вилки. Для задних колес — потяните задний механизм переключения передач, чтобы винтики очистили цепь. Опустите колесо, направляя его вниз через тормозные колодки и вперед, чтобы очистить цепь и механизм переключения передач.
Некоторые механизмы переключения передач имеют механизм сцепления, который затрудняет их поворот. Они имеют функции, благодаря которым можно легко снять колесо.

• Для сцепления механизма переключения передач SRAM переместите нижний ролик вперед, чтобы ослабить цепь, и нажмите кнопку для фиксации его на месте.

Для сцепления механизма переключения передач Shimano необходимо найти рычаг включение/выключение и переместить его в нерабочее положение.
