Как продлить срок службы узлов тормозной системы

Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:

• надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
• при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
• нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
• колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
• это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.

Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.

Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.

Источник

Как выбрать новый тормозной суппорт

Очень важно, чтобы суппорт был подобран под технические характеристики автомобиля, а именно, под его мощность. Если установить малопроизводительный вариант на мощный автомобиль, то в лучшем случае тормоза просто будут быстро изнашиваться

Что касается установки более производительных суппортов на бюджетный автомобиль, то это уже вопрос финансовых возможностей владельца авто.

Подбирается данное устройство по следующим параметрам:

• По марке автомобиля. В технической документации должна указываться вся важная информация. В специализированных торговых точках специалисты уже обладают этими данными, поэтому, если машина была приобретена на вторичном рынке без технической документации, они подскажут, какой вариант подойдет для конкретного автомобиля;
• По ВИН-коду. Этот метод позволит найти оригинальную запчасть. Однако бюджетные аналоги подбираются по этому параметру с не меньшей эффективностью. Главное, чтобы владельцы ресурса, на котором подыскивается устройство, правильно внесли данные;
• Код суппорта. Для использования этого метода нужно самому точно знать эту информацию.

Не стоит сразу же приобретать бюджетные аналоги, так как некоторые производители автозапчастей недобросовестно относятся к изготовлению своей продукции. Больше гарантий – от покупки устройства у проверенных производителей, таких как  Meyle, Frenkit, NK, ABS.

Эксплуатация ручного тормоза

В заключении дадим пару советов по эксплуатации ручника.

Необходимо всегда проверять положение ручника перед началом движения. Ехать на ручнике не рекомендуется, это может привести к повышенному износу и перегреву тормозных колодок и дисков.

А можно ли ставить машину на ручник зимой? Этого делать также не рекомендуется. В зимний период грязь со снегом налипает на колеса и при сильном морозе даже кратковременная остановка может привести к замерзанию тормозных дисков с колодками. Движение автомобиля станет невозможным, а применение силы может привести к серьезным поломкам.

В автомобилях с автоматической коробкой передач, несмотря на режим «паркинг», рекомендуется использовать также и ручник. Во-первых, это позволит продлить срок службы механизма «паркинга». А во-вторых, избавит водителя от внезапного отката машины в ограниченном пространстве, что, в свою очередь, может привести к нежелательным последствиям в виде наезда на соседнюю машину.

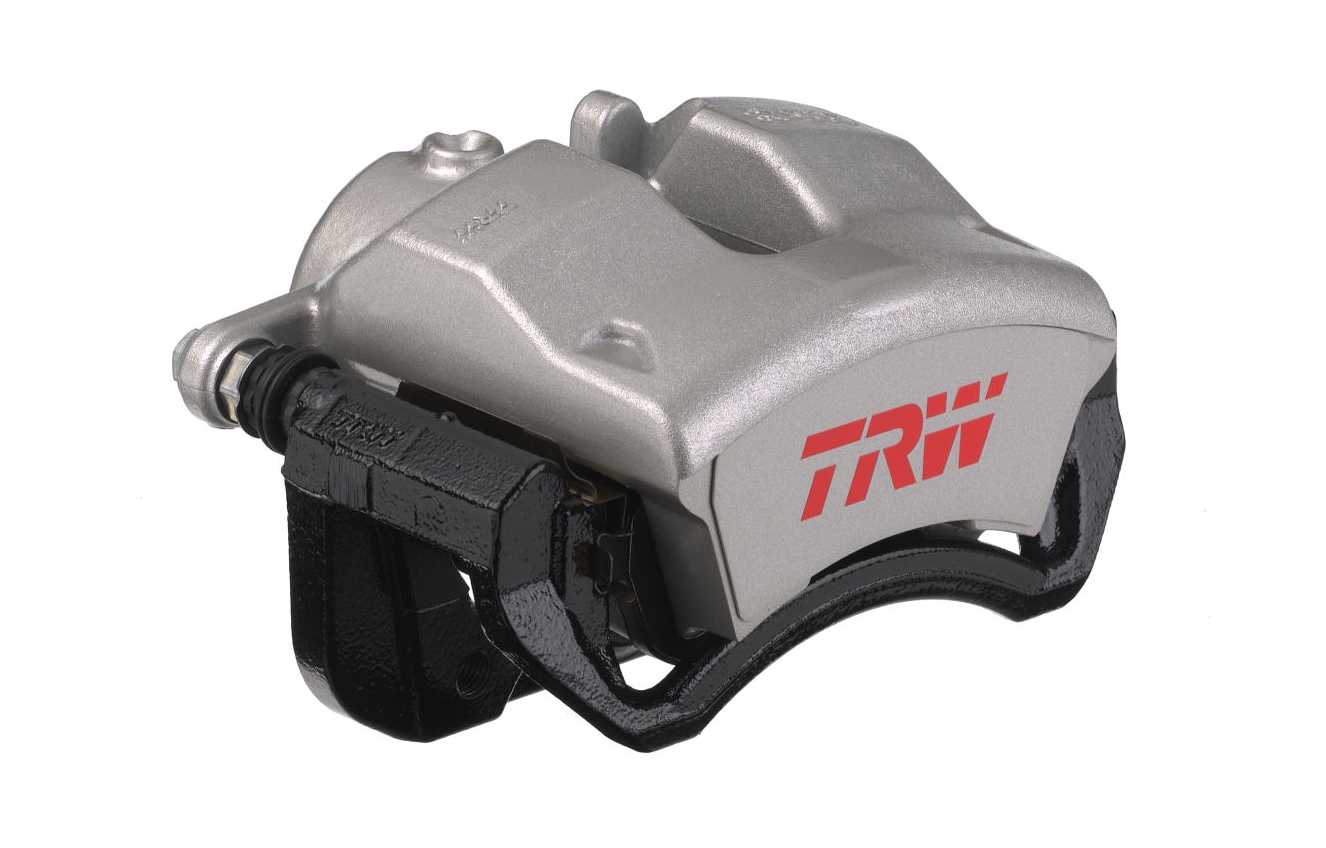

Суппорт с плавающей скобой: суппорт двигается по отношению к диску

Тормозной суппорт является одним из главных элементов системы торможения автомобиля. При их помощи происходит выдавливание поршней, которые в свою очередь прижимают колодки к тормозному диску с последующей остановкой транспортного средства. Тормозной суппорт представляет собой устройство, которое закрепляется на поворотном кулаке колеса машины. В его пазах располагается диск, по обеим сторонам которого находится по одному цилиндру и по колодке.

Тормозные суппорты бывают двух видов: 1) Суппорт с плавающей скобой. Устанавливают в современных моделях автомобилей. Суппорт двигается по отношению к диску, таким образом, его неисправность может быть спровоцирована застреванием диска, образованием коррозии или скоплением грязи. Как следствие колодка изнашивается быстрее и расход топлива может увеличиться. 2) Суппорт фиксированный, стоимость его по сравнению с суппортом с плавающей скобой выше. В этом случае тормозной суппорт не движется относительно диска.

В дисковом тормозном механизме с плавающей скобой гидроцилиндр устанавливается в скобе с одной стороны диска. При торможении поршень прижимает к диску одну из колодок. Реактивная сила перемещает саму скобу по специальным направляющим суппорта в противоположном направлении, и она прижимает к диску вторую колодку. В такой конструкции внутренние каналы отсутствуют, и температура тормозной жидкости на 30—50 °С ниже, чем в механизме с фиксированной скобой. Однако, плавающая скоба имеет существенный недостаток: при износе, загрязнении или коррозии направляющих возникает односторонний износ накладок и диска, сопровождающийся писком и вибрациями. В связи с этим тормозные механизмы с плавающей скобой распространены пока меньше, чем с фиксированной.

Вариант с плавающей скобой очень распространен в автомобилестроении, такая конструкция более компактная, простая в установке и обеспечивает более равномерный износ колодок. При такой конструкции тормозная колодка фиксируется с одной стороны, а с противоположной располагается вторая колодка и цилиндры, оказывающие на нее давление. При торможении, поршень оказывает давление на внутреннюю колодку, которая располагается перед ним, а когда эта колодка касается диска, плавающая скоба начинает движение на встречу и прижимает вторую, внешнюю колодку.

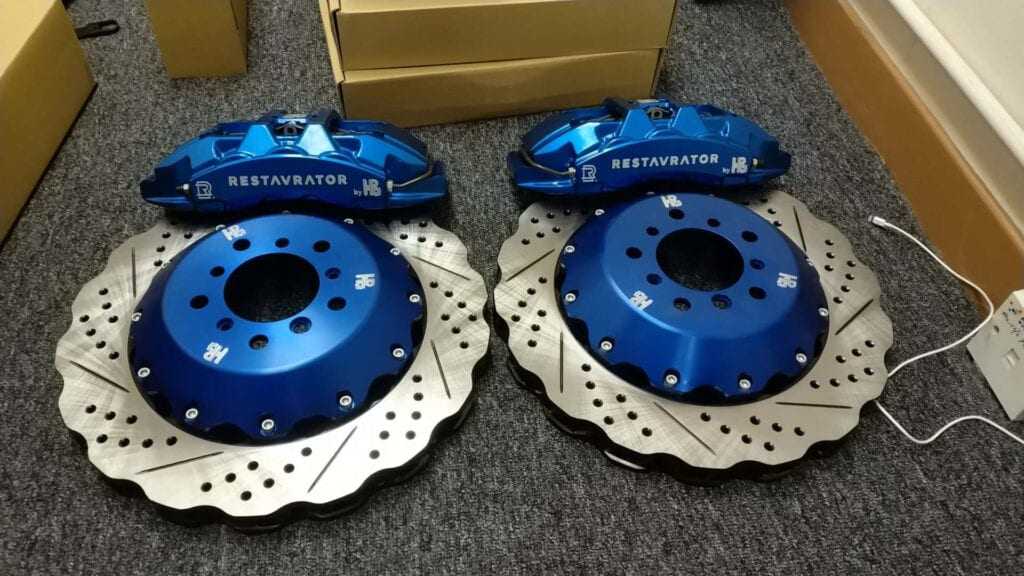

Фиксированные суппорты жестко закреплены относительно диска и имеют от двух до восьми рабочих цилиндров, расположенных с разных сторон относительно диска. Сами суппорты разрезные, либо отлиты одной частью.

Фиксированные суппорты могут быть составными (суппорт имеет продольный разрез и состоит из двух зеркальных половинок) и монолитными. Первые проще в изготовлении. В целом они имеют примерно одинаковую прочность, причем составным добавляют жесткость стальные болты, соединяющие две части алюминиевого суппорта. (Причем модуль упругости стали увеличивается с ростом температуры, в то время как для алюминия он падает, но для дорогих монолитных суппортов применяют особые сплавы алюминия, которые не так сильно этому подвержены).

Supauto.RU расшифровывается как слово, состоящее из двух сочетаний SUP и AUTO. Самое непосредственное отношение к автомобилям (иномаркам) имеет часть AUTO, а SUP, в свою очередь, образовано от слова Support, что в переводе (англ.) означает Поддержка, таким образом, SUPAUTO – это есть Поддержка автомобиля, каковой являются автозапчасти, которые позволяют поддерживать автомобиль в работоспособном состоянии.

Supauto.RU — это интернет продажи запчастей для иномарок. Для получения подробной информации обращайтесь по телефону.

Москва Воронеж Нижний Новгород Новосибирск Ростов Самара Челябинск

Источник

Как отрегулировать дисковые гидравлические тормоза

Хотя гидравлические тормоза и называют самонастраиваемыми, но все же иногда можно заметить шорохи или скрипы которые они издают в процессе торможения. В этом случае следует выполнить настройку дисковой гидравлики велосипеда. Также подобная процедура необходима на новом велосипеде, если тормоза были выставлены неправильно с завода.

1. Слегка откручиваем болты, которые фиксируют калипер на адаптере.
2. Зажимаем тормозную рукоять и фиксируем ее при помощи изоленты, веревки или другого подручного материала.
3. Смотрим на то, чтобы ротор был четко посредине прорези калипера, а тормозные колодки выдвинуты одинаково с обеих сторон. Если это не так, то можно слегка надавливая на ротор с нужной стороны выставить его положение. За счет надавливаний тормозная жидкость будет равномерно перераспределяться между поршнями.
4. После этого затягиваем болты крепления и снимаем изоленту с тормозной рукояти.

После того как вы настроили дисковые гидравлические тормоза следует крутнуть колесо и проверить отсутствие трения. Если вы наблюдаете прерывистое шорканье, то это сигнал, что у вас слегка погнут ротор. Для устранения данной неисправности следует определить место трения, и с какой стороны колодки цепляют ротор. После чего повернуть трущийся участок на 180 градусов от калипера и легонько надавить в противоположенную сторону. Следует это делать предельно аккуратно за несколько заходов, с каждым из которых добавлять усилие до полного исчезновения трения.

Настройка дисковых гидравлических тормозов показана на видео ниже.

Схема дисковых тормозов

Дисковый тормозной механизм состоит из тормозного диска, который закреплен на колесе и вращается вместе с ним, двух неподвижных колодок, которые установлены внутри суппорта по обе стороны от тормозного диска.

Суппорт крепится на кронштейне. На суппорте, в его пазах также крепятся рабочие цилиндры, которые во время торможения прижимают тормозные колодки к диску.

Тормозные колодки после отпускания педали тормоза возвращаются в исходное положение пружинными элементами.

Тормозной диск в процессе торможения, под воздействием сил трения сильно нагревается. Охлаждение тормозных дисков происходит за счет конвективного омовения потоком воздуха. Для улучшения отвода накапливаемого диском тепла в нем делаются специальные отверстия и в этом случае диск является вентилируемым. Для еще большего повышения эффективности процесса торможения и нивелирования последствий перегрева диска на спортивных и скоростных автомобилях устанавливают тормозные диски, изготовленные с применением специальных керамических материалов.

Тормозной привод служит для обеспечения управления всеми составляющими тормозного механизма. В современных тормозных системах применяются такие типы тормозных приводов: механический, пневматический, гидравлический, электрический и комбинированный.

Механический привод применяется в стояночной тормозной системе (ручник). Механический привод — это система тяг, тросов и рычагов, которые служат для соединения рычага стояночного тормоза с тормозным механизмом задних колес автомобиля.

Существует также система механического привода стояночного тормоза, приводимая в действие с помощью ножной педали.

Гидравлический привод является наиболее распространенным типом привода в рабочей системе тормозов. Конструкция гидравлического привода включает: педаль тормоза, главный тормозной цилиндр, вакуумный усилитель тормозов, рабочие цилиндры, шланги и трубопроводы.

Принцип работы гидравлического привода тормозов описан чуть выше.

Для обеспечения надежности тормозной системы работа гидравлического привода организуется по двум (как правило) независимым контурам. При поломке одного контура, его функции берет на себя другой контур. Рабочие контуры могут дублировать функции друг-друга либо выполнять часть какую-то часть функций второго контура. Возможно также и выполнение каждым контуром строго своих функций. Наиболее распространенной является диагональная схема работы контуров.

Пневматический привод используется преимущественно в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод, как следует из названия, представляет собой сочетание (комбинацию) двух видов привода (электропневматический, например).

Далее скажем пару слов о дополнительных системах, которые делают автомобиль более безопасным…

Анти-блокировочная система ABS, предназначается для предотвращения блокирования колес автомобиля во время очень сильного нажатия на педаль тормоза, что позволяет избежать движения юзом, и сохранить контроль над автомобилем. В состав системы ABS (Antilock Brake System) входят три элемента – это датчик измерения скорости, который устанавливается на каждом колесе, модулятор давления тормозной жидкости и блок управления системой ABS.

Система TCS создана на основе системы ABS и предназначена для предотвращения пробуксовывания колес во время слишком резкого старта или на скользкой дороге. Система (Traction Control System) существует и под названиями: ASR, ASC, ETS. Она отличается от системы ABS только наличием модифицированного блока управления.

ESP. Еще одной полезной системой, которая может устанавливаться на автомобиле, является система электронной стабилизации колес ESP. Эта система работает в повороте, причем его угол и скорость не имеют значения, при возникновении заноса задней оси автомобиля, ESP (Electronic Stability Program) обеспечивает подтормаживание переднего наружного колеса. В такой ситуации образуется стабилизирующий момент, возникающий между колесами автомобиля, который возвращает движущийся автомобиль на безопасную траекторию.

Обслуживание тормозных дисков и колодок

Износ и замена дисков

Износ тормозных дисков напрямую связан со стилем вождения автомобилиста. Степень износа определяется не только километражем, но и ездой по плохим дорогам. Также на степень износа тормозных дисков влияет их качество.

Минимально допустимая толщина тормозного диска зависит от марки и модели транспортного средства.

Основными факторами, указывающими на то, что передние или задние тормозные диски необходимо менять, являются:

• биение дисков при торможении;
• механические повреждения;
• увеличение тормозного пути;
• снижение уровня рабочей жидкости.

Износ и замена колодок

Износ тормозных колодок, прежде всего, зависит от качества фрикционного материала. Немаловажную роль играет и стиль вождения. Чем интенсивнее будет торможение, тем сильнее износ.

Передние колодки изнашиваются быстрее задних за счет того, что при торможении они испытывают основную нагрузку. При замене колодок лучше менять их одновременно на обоих колесах, будь-то задние или передние.

Неравномерно могут изнашиваться и колодки, установленные на одну ось. Это зависит от исправности рабочих цилиндров. Если последние неисправны, то они сдавливают колодки неравномерно. Разница в толщине накладок в 1,5-2 мм может говорить о неравномерном износе колодок.

Существует несколько способов, позволяющих понять, нужно ли менять тормозные колодки:

1. Визуальный, основанный на проверке толщины фрикционной накладки. На износ указывает толщина накладки в 2-3 мм.
2. Механический, при котором колодки оснащаются специальными металлическими пластинками. Последние по мере истирания накладок начинают соприкасаться с тормозными дисками, из-за чего скрипят дисковые тормоза. Причиной скрипа тормозов является истирание накладки до 2-2,5 мм.
3. Электронный, при котором используются колодки с датчиком износа. Как только фрикционная накладка сотрется до датчика, его сердечник соприкоснется с тормозным диском, электрическая цепь замкнется и загорится индикатор на приборной панели.

Признаки неисправностей

Общим проявлением неполадок в работе тормозов будет снижение эффективности торможения.

• уводом машины в сторону при торможении – неисправен один из суппортов;
• ростом усилия на педали при той же интенсивности замедления;
• подрагиванием педали в процессе торможения;
• увеличением свободного хода педали до момента начала ощутимого замедления;
• рывками машины до остановки;
• подклиниванием колодок, колесо не растормаживается и суппорт сильно нагревается;
• потёками тормозной жидкости;
• неравномерным износом колодок и дисков.

После снятия колеса и контрольного нажатия на педаль можно заметить недостаточно плавное перемещение колодок, поршни движутся рывками, могут даже издавать щёлкающие звуки или скрипы.

Это может быть спровоцировано, как коррозией поршней или цилиндров, так и нарушением геометрии направляющих.

Причинами почти всегда являются проникновение влаги, вымывание смазки, разрушение резиновых деталей и пренебрежение сроками замены тормозной жидкости.

Тормозные механизмы

Автомобиль замедляется при помощи двух типов тормозных механизмов:

• Барабанный тормоз – подавляющее большинство машин (в основном это бюджетные модели и представители среднего класса) оснащаются такими механизмами на задней оси. Они обладают высокой надежностью и стабильностью работы. В таких тормозах из-за износа колодок между фрикционной поверхностью и стенками барабанов образуется увеличенный зазор. В устройство механизма входит регулятор, который компенсирует это расстояние, перемещая колодки максимально близко к стенкам барабана. Процесс самоподводки механизма в основном происходит во время резкого торможения. Охлаждаются тормоза за счет ребер на самом барабане и большого количества металлических частей;
• Дисковый тормоз – используется на передней оси, а в спортивных машинах и авто класса премиум и выше задействуются и на задней оси. Суппорт с двух сторон зажимает тормозной диск. Такая схема требует меньше усилий для замедления колеса, поэтому данная система более эффективна по сравнению с барабанным аналогом. Из-за этого механизмы испытывают гораздо большие температурные нагрузки. На современных дисках делаются специальные бороздки, которые улучшают отвод тепла. Такие модификации называются вентилируемыми.

Эти два типа механизмов входят в устройство основной тормозной системы авто. Она работает в обычном режиме – когда водитель хочет остановить машину. Однако в каждом автомобиле есть и вспомогательные системы. Каждая из них может работать в индивидуальном режиме. Вот их различия.

Вспомогательная (аварийная) система

Вся магистраль тормозной системы разделена на два контура. Часто производители к отдельному контуру подключают колеса по диагонали автомобиля. Расширительный бачок, установленный на главном тормозном цилиндре, внутри на определенном уровне (соответствует критически минимальному значению) имеет перегородку.

Пока тормоза в порядке, объем тормозной жидкости выше перегородки, поэтому усилия от вакуума поступают одновременно на два рукава, и они работают, как одна магистраль. Если шланг разорвется или сломается трубка, уровень ТЖ понизится.

В поврежденном контуре давление невозможно создать, пока не будет устранена течь. Однако благодаря перегородке в бачке жидкость не вытекает вся, и второй контур продолжает работать. Конечно, в таком режиме тормоза будут работать в два раза хуже, но автомобиль не будет полностью их лишен. Этого достаточно, чтобы безопасно добраться до сервиса.

Стояночная система

Эта система в народе называется просто ручник. Ее используют, как противооткатный механизм. В устройство системы входит тяга (рычаг, расположенный в салоне возле рычага коробки передач) и трос, разветвленный на два колеса.

В классическом исполнении ручной тормоз активирует основные тормозные колодки задних колес. Однако бывают модификации, имеющие свои колодки. Эта система вообще не зависит от состояния ТЖ в магистрали или неисправности системы (неисправность вакуума или другого элемента основных тормозов).

Сравнительные характеристики.

Барабанный вариант дешевле и проще в производстве. Он отличается эффектом механического самоусиления, который выражается в том, что при длительном давлении на педаль значительно увеличивается сила торможения. Это объясняется тем, что колодки внизу связаны одна с другой, и трение о барабан передней усиливает давление задней.

Но дисковый вариант меньше и легче, а его температурная стойкость лучше, из-за быстрого охлаждения

Также менять изношенные дисковые колодки проще, чем барабанные, что немаловажно, если вы производите ремонт сами

Надеемся, что вам было интересно, но это не последняя беседа о тормозах. Подписывайтесь на рассылку новостей и делитесь знаниями.

До скорой встречи!

Устранение неисправностей

Суппорт не представляет собой сложной конструкции, поэтому мелкий его ремонт вполне можно осуществить в собственном гараже. Сам процесс приведения в порядок тормозной системы следует начинать с полного демонтажа данного узла.

После того, как суппорт был снят, рекомендуется убрать остатки старого масла, грязи и пыли, протереть деталь сухой тряпкой и нанести новую смазку. Это поможет продлить срок службы всех резиновых изделий, входящих в комплект суппорта. После этого, если не обнаружилось серьезных поломок, то его можно поставить на место.

Не представляет особого труда и замена тормозных колодок. Главной сложностью является необходимость установить новые детали на строго определенное место. Облегчает ремонт отсутствие необходимости при замене тормозных колодок отключать шланги и сливать из системы жидкость.

Несмотря на то, что в современных автомобилях суппорты практически не отличаются от устройств, установленных в старых машинах, рекомендуется для ремонта и профилактики тормозной системы обращаться за помощью в специализированные сервисные центры.

Следует помнить, что от стабильной работы тормозной системы и в частности, суппорта, зависит не только комфорт при поездках, а и элементарная безопасность водителя и его пассажиров.
