Инструкция к коробке автомат: как правильно пользоваться акпп, особенности вождения и правильная эксплуатация с фото и видео

Возможные причины неисправности

Нарушение контакта в разъемах, перетирание изоляции проводов и их закорачивание на «–», «+», обрыв проводов.
Неисправность датчиковой аппаратуры АКПП (датчики частоты вращения входного и выходного вала, датчики включения передач, датчик положения селектора, температуры масла в АКПП).
Неисправность в цепи соленоидов, отвечающих за смену передач. Ситуация неприятна тем, что автомат может выдать соответствующий код ошибки и стать в аварию как из-за поломки самых электромагнитных клапанов, так и в случае повреждения проводки, гидроблока, блока управления АКПП.
Механическая поломка. К этому разряду причин относятся изношенные фрикционные муфты, некорректная работа гидроблока. ЭБУ регистрирует несоответствие передаточных чисел, неправильную работу соленоидов, после чего выдает ошибку и переводит АКПП в аварийный режим.

Выход за пределы рабочей температуры, иными словам – перегрев.
Недостаточный уровень жидкости ATF, повлекший за собой снижение давления масла в гидроблоке. Зачастую поломка не наступает молниеносно и начинает себя проявлять запоздалым включением передач, толчками, ударами при переключениях.
Неисправность датчиковой аппаратуры двигателя. Для точного выбора момента переключения передач, эффективного разгона и экономии топлива электронный блок управления АКПП основывается на показаниях ДМРВ либо ДАД, ДПДЗ. Некорректная работа датчиков зажигает Check Engine на приборной панели, но также может стать причиной толчков, ударов и перехода АКПП в аварийный режим.

С чего стоит начинать диагностику?

Лишь автоматические коробки передач самых ранних моделей обходились без электронной составляющей. Все остальные агрегаты, в зависимости от модели и года выпуска АКПП, имеют электронный «мозг» и систему самодиагностики. Если автоматическая коробка передач на вашем авто встала в «аварию», начинать следует с компьютерной диагностики. Вам потребуется прибор для подключения к диагностическому разъему и соответствующее ПО для считывания информации. Прочитав актуальные коды неисправности, отыщите в интернете их расшифровки, чтобы яснее представлять направление дальнейших поисков. Наиболее распространенные причины аварийного режима АКПП:

неправильное передаточное отношение отдельных передач;
неисправности в электрической цепи электромагнитных клапанов;
несоответствие частоты вращения входного и выходного вала коробки передач.

На видео Иваном Сайченко показано, как правильно проверить проводку, если АКПП встала в аварийный режим.

Визуальный осмотр и пропайка контактов

При поиске причины аварийного режима автоматической коробки передач обращайте внимание не только на жгуты проводки в местах их соприкосновения с кузовом, но и на сами разъемы питания. Иногда вследствие воздействия коррозии, неаккуратного снятия/установки, пины разъемов попросту обламываются

АКПП может переходить в аварийный режим даже при наличии окислов на контактах.

На многих Ауди, Мерседес ЭБУ автомата находится под передним сиденьем, куда часто попадает влага. Перед разборкой АКПП нелишним будет вытащить плату блока управления. Даже если на ней нет окислов, рекомендуем убедиться, что в местах пайки нет микротрещин, и при необходимости пропаять основные контакты.

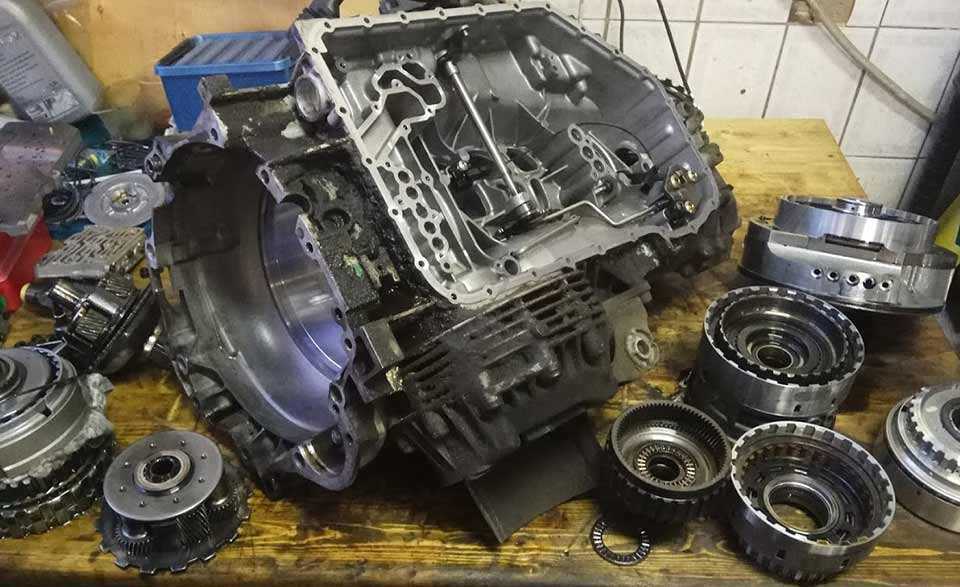

Разбирать коробку для дефектовки гидравлического блока, проверки соленоидов, пакетов фрикционов рекомендуем только после полной диагностики электрических цепей и легкодоступных элементов.

Источник

Нюансы диагностики и ремонта аварийного режима АКПП некоторых марок

Аварийный режим в коробках-автоматах машин «Ауди» часто включается по вине неисправного блока управления или соленоидов. Конструкция этих коробок такова, что ЭБУ встроен в гидроплиту. Тепло, выделяемое при работе блока управления, негативно влияет на функционирование гидроплиты.

Важно!

Лучше всего делать периодическую чистку гидроблока через 150 000 км пробега, а соленоиды коробки «Ауди А6» следует заменять через 5 лет работы.

Автоматическая коробка для «Ауди А6» стоит немалых денег, даже контрактная. По этой причине не следует ездить на машине с неисправной АКПП.

«БМВ Е90»

В коробку-автомат «БМВ Е90» рекомендуется заливать только оригинальное трансмиссионное масло. Использование дешевых китайских расходников может стать причиной поломки. Помимо некачественной смазки, данные АКПП находятся в аварийном режиме по причине неисправностей в селекторе, а также при отказе вентилятора, охлаждающего мотор.

«Фольксваген Пассат»

Коробки от «Фольксвагена Пассата» — надежные и проверенные временем агрегаты, способные проработать без ремонта до 200 000 км. Нужно лишь вовремя менять ATF и периодически контролировать его уровень. Наиболее частая причина появления ошибок в работе автоматических коробок заключается в поломке датчиков.

Не обошла стороной данная проблема и коробку «Фольксвагена Пассата». Очень часто АКПП встает в аварийный режим из-за неисправного датчика температуры. Коробка самопроизвольно переходит между режимами при достижении 4 000 оборотов. При этом машина едет без особых проблем. Устранение неисправности заключается в замене вышедшего из строя датчика.

Уделим теперь внимание известным и широко распространенным автоматическим коробкам передач: ZF4HP16 и французской Al 4 от «Пежо-Ситроен». ZF 4HP16

ZF 4HP16

Режим аварии для этой коробки достаточно редок. Она отличается долговечностью и надежностью. Большинство проблем современных коробок для этой модели не страшны. Однако при определенных условиях и эта АКПП находится в аварийном режиме.

Причины, заставляющие ZF 4HP16 переключиться в «аварию»:

поломка соленоидов;
сгорание фрикционов;
давнее трансмиссионное масло со старым фильтром.

ATF сливают, снимают поддон для замены фильтра. После чего заполняют коробку новым маслом.

Отличия в экзаменах

Рекомендуется обратить внимание на то, что требования ГИБДД и программы автошкол достаточно часто меняются. Поэтому уточнять нюансы нужно уже непосредственно перед поступлением и сдачей экзаменов

В данный момент ученики еще до начала учебного процесса имеют право выбрать не просто марку автомобиля, если в автошколе предлагаются разные машины, но и тип трансмиссии, на которой будет проходить обучение. В целом процедура получения навыков вождения на автомате и механике мало чем отличается: теоретическая часть для всех одна, упражнения на автодроме и в городе тоже. Разница заключается только в том, каким образом происходит вождение.

Причины поломок блоков и способы устранения проблем

Электронные блоки управления могут выходить из строя по различным причинам. Как правило, поломки управляющего блока выражаются в полной неработоспособности трансмиссии. То есть, автомобиль заводится, однако режимы работы коробки передач не меняются или же меняются неправильно. Следует помнить о том, что эксплуатировать акпп с неисправным блоком управления попросту небезопасно. Поэтому мы рекомендуем вам при появлении первых признаков проблемы обращаться к профессиональным специалистам, а если ваша коробка не подает признаков жизни не пытаться насильно заводить автомобиль, а провести его транспортировку к сервисному центру на эвакуаторе. Причиной неисправности электронного блока управления могут стать:

• Резкая перемена напряжения;

• Воздействия сильных вибраций;

Все это способно привести к выходу из строя блока управления, что вынуждает производить его дорогостоящую замену или ремонт. В сервисных центрах вам расскажут как проверить эбу АКПП. Диагностика поломки выполняется при помощи использования специального оборудования, которое позволяет установить характер поломки, что в свою очередь позволит устранить её с минимально возможными финансовыми затратами. В большинстве случаев ремонт электронных блоков управления коробок передач сводится к замене вышедших из строя плат и микросхем. Необходимо сказать, что данная работа представляет собой большую сложность, так как приходится выпаивать микросхемы из печатных плат и менять сгоревшие конденсаторы. В отдельных случаях куда проще произвести полную замену блока управления, что позволит полностью решить имеющиеся проблемы в работе коробки передач.

Видео: ЭБУ акпп

Вы должны помнить о том, что квалифицированный электронный блок управления АКПП ремонт производится исключительно в специализированном сервисном центре, специалисты которого имеют большой практический опыт работы по ремонту современных автоматических коробок передач. Не следует пытаться экономить на качестве услуг и обращаться к мастерам в гаражах, которые предлагают недорогие услуги по ремонту автоматических трансмиссий. В том случае, если вы обращаетесь к малоопытным мастерам при поломке блока управления АКПП, гарантировать восстановление работоспособности не представляется возможным.

Переключение коробки передач на ходу

Не все манипуляции рычагом селектора допустимы при езде на авто. Переключать скорости на автомате в движении допустимо не всегда, а некоторые режимы включать запрещается, это грозит поломкой агрегата:

Запрещается категорически при движении авто переключать положения «R» (движение назад) и «P» (парковка). Нарушение запрета приводит к разрушению деталей АКПП и дорогому ремонту;
Включать положение «N» (нейтральное) и ездить накатом технически допустимо, коробка при этом не страдает. Однако, при этом колеса вращаются самостоятельно, без каких-либо сдерживающих факторов. При попадании накатом в колдобину, лужу или наледь – можно вылететь в кювет. Резкое нажатие тормоза в режиме наката тоже вызывает неуправляемый занос автомобиля;
Включать скорости на автомате разрешено. Если играть переключаясь на повышающую или понижающую ступень, главное, следить за скоростью автомобиля, чтобы переход не вызывал скачков нагрузки на автомат, тогда вреда для агрегата не будет;

Какие коробки устанавливались на двигатели 5А, 4А, 4А-ЖЕ

Следующие коробки устанавливались на 100-ый кузов «Короллообразных» (перечислены самые распространенные)

A131L — не режимная, с «овердрайв», для «деревянных» 5А A132L — не режимная, с «овердрайв», для «деревянных» 4E/5E A240L — не режимная, для 5А на короллы/карины/калдины A241H — не режимная ВэДовая A240E — режимная для 5А, 4А и 4АЖЕ А243Е — режимная для 7А А245Е — режимная для 5А, 4А, 7А и 4АЖЕ для короллы/карины (для 5А/7А только на карине/калдине) А246Е — режимная для 4А и 4АЖЕ — 111 кузов (на TCM FE не ставили)

Каталожные номера Тойота отличаются от названий приведенных на табличке.

На Левин/Труено/Церес/Марино в зависимости от года выпуска ставились следующие АКПП (в скобках модификации простых Corolla/Sprinter и Levin/Trueno в кузовах 100/101/110/111) — через тире название коробки

5A-FE 30500-12720 01 06/1991 — 05/1995 AE100..4FC — A240L 30500-1A150 01 05/1995 — 05/1996 AE100..4FC — A240L 30500-1A340 01 05/1996 — 04/1997 AE100..4FC — A240L 30500-1A440 01 04/1997 — 08/1998 AE100..4FC — A240L

4A-FE 30500-12730 01 06/1991 — 05/1993 AE101..ATM..(SJ,X) — A240E 30500-1A050 01 05/1993 — 04/1997 AE101..(SJ,X)..4FC — A245E 30500-1A480 01 04/1997 — 08/1998 AE101..X..4FC — A246E

4A-GE 30500-12740 01 06/1991 — 05/1993 AE101..(G,GT,GTAPX)..4FC — A240E 30500-1A060 01 05/1993 — 05/1995 AE101..(G,GTAPX)..4FC — A245E 30500-1A220 01 05/1995 — 04/1997 AE101..G..(BZG,BZV)..4FC 30500-1A470 01 04/1997 — 08/1998 AE101..G..(BZG,BZV)..4FC — A246E

Не совсем ясно коррелирует ли замена типа коробки с рестайлингом проведенным в 94 году и унификацией со 110 кузовом в 96. Судя по информации каталогов — нет, внешность и трансмиссия менялись независимо.

Если вы собираетесь покупать контрактную коробку — уточняйте её тип! Т.е. не только номер кузова с которого она снята (например АЕ101) но и информацию с подкапотной таблички т.е. ТИП и ГОД ВЫПУСКА!

Иногда тип коробки точно можно определить по наклейке на самой коробке: однако в большинстве случаев эта наклейка увы не сохраняется.

Что касается фото. Видна наклейка, крупно 1А070. Предполагаем что это 30500-1А070. В моем ЕРС такой нет. Экзист выдает что 30500-1А070/30500-1А270(более новый аналог) ставились на машины с 4АФЕ моторами но в кузовах AE101L с американского рынка (вероятно европейский LiftBack и японский FX).

И на рисунке в каталогах внешность существенно отличается. Однако по данным «поставщика» это коробка с двигателя 4А-ЖЕ от Левина. Как видим — истину в последней инстанции здесь не найти…

Как буксировать автомобиль с АКПП

Даже водитель уже получивший навыки вождения техники с автоматической коробкой, должен знать эти простые правила, чтобы сохранить в целости трансмиссию:

Машину, которая оснащена АКПП, запрещено долго тянуть на буксире при выключенном моторе. Дело в том, что смазка внутри АКПП перемещается только под определенным давлением, которое появляется только когда мотор автомобиля работает. Правильно производить буксировку на «нейтральном» положении АКПП, с заведенным мотором. Второй безопасный вариант — буксировка с вывешиванием ведущих колес. Третий вариант – эвакуатор;
Когда автоматическая трансмиссия либо мотор автомобиля по каким либо причинам не работают, перевозка машины разрешается только с помощью эвакуатора, во избежание новых поломок. Исключением будут только некоторые автомобили из «Германии», у которых допускается буксировка на расстояние не более 50 километров, со скоростью не выше 50 км/ч;
Буксировать другой транспорт автомобилем, который оснащен АКПП можно безопасно при соблюдении определенных условий: когда буксируемый транспорт легче буксирующей машины; когда есть положение «1» либо «L», чтобы нагрузка на коробку была минимальной;
Ездить на автоматике с прицепом допустимо, учитывайте только, что возрастающая нагрузка вызывает перегрев гидравлического трансформатора. Желательно не ездить с применением повышающих передач и смонтировать дополнительный радиатор на коробку, если собираетесь ездить с прицепом постоянно;

Как выбирать режим АКПП

Первое, о чём нужно помнить при езде с АКПП – это чёткость, аккуратность и выдержанность при выборе режима движения, без рывков и задержек в промежуточных положениях. После включения любого режима необходимо выдержать паузу в секунду-две, чтобы дать коробке «включиться», и только после этого нажимать на педаль газа (за исключением смены режимов при движении).

Второе, о чём нужно помнить – если происходит смена направления движения автомобиля (например, при парковке задним ходом), то включение режима селектором должно происходить только после полной остановки автомобиля. Частая ошибка водителей, недавно севших за руль машины с АКПП, заключается в том, что они не дают автомобилю полностью остановиться, когда включают заднюю передачу. Это нередко становится причиной ухудшения здоровья автомата.

Если машина стоит на «паркинге», а вы ее буксируете

Такое бывает по неопытности, многие могут начать буксировать не на нейтральном положении, а именно на «паркинге». Машина будет с «силой» катится, но будут слышны щелчки!

Ничего страшного не произойдет, щелчки означают, что рычаг будет перепрыгивать с «зуба на зуб», но конструкция не пострадает (подробно будет внизу в видео)
Однако я все же вам настоятельно не рекомендую буксировать авто в этом режиме, все же это не совсем правильно! Нужно ставить нейтральную передачу, либо вызывать эвакуатор.

ИТОГ. «PARKING» – не блокирует тормозные колодки, его ставить — НУЖНО, ибо не заведете свой авто! Изредка требуется еще нажать и на педаль тормоза (не у всех производителей, но такое есть).

Сейчас очень полезное видео, в нем рассказано как все это устроенное изнутри, обязательно смотрим.

НА этом все, искренне ваш АВТОБЛОГГЕР.

Когда нужно делать адаптацию

Опыт эксплуатации и ремонта автоматических коробок передач показывает, что адаптация необходима в следующих случаях:

Заливка нового масла (полная замена). Как правило, выполняется раз в 80 000 км.
Ремонт или замена элементов АКПП, к примеру, установка новых соленоидов или замена гидроплиты.

Если после ремонта в АКПП не привести значения к номинальным (заводским настройкам), будет создаваться повышенное давление, которое до ремонта еще было целесообразным, но сейчас уже нет.

При переключении будут ощущаться толчки и прежде, чем блок управления перестроит работу трансмиссии придется проехать несколько сот километров.

Все это время владелец будет мучиться и нервничать не понимая, что происходит.

Чтобы адаптация прошла быстрее все корректировочные значения сбрасывают к нулю.

Адаптация также нужна при смене владельца, ошибках в работе АКПП или при переходе с зимнего на летний режим (или наоборот).

Выполнение таких шагов может потребоваться после возвращения из дальней поездки, в которой автомобиль долгое время эксплуатировался под максимальной загрузкой.

Отметим, что частичная замена масла ATF проводится раз в 40 000 км и после нее проведение адаптации не требуется.

Что касается полной замены трансмиссионной жидкости (раз в 80 000 км) без такой работы не обойтись, но сбрасывать все значения адаптации не нужно, а только очистить данные за определенный промежуток времени.

Параллельно меняется прокладка и фильтр АКПП, поэтому привлечение специалистов СТО и применение специализированного аппарата является обязательным.

Режимы работы автоматической коробки передач

Если вы ни разу не ездили на автомобиле с автоматической коробкой, нужно сначала узнать, какие есть режимы работы у коробки, как они обозначаются на панели и как ими пользоваться. Неправильное управление может привести к поломке коробки и дорогостоящему ремонту.

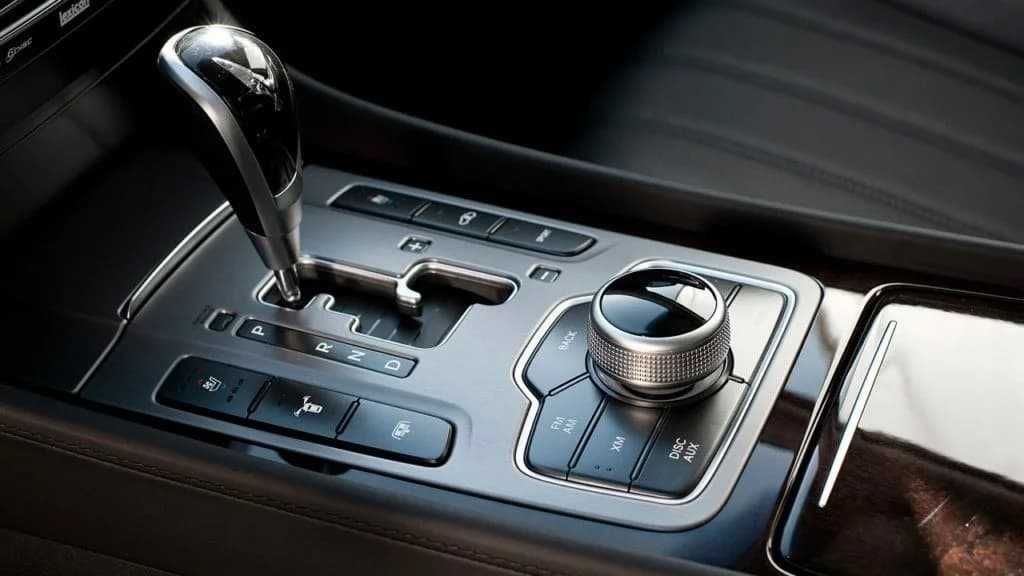

Все управление коробкой передач осуществляется через ручку, ее определенное положение включает определенный режим работы. На разных моделях АКПП количество режимов может быть разным.

Основные режимы работы АКПП

P — Parking (парковка). Является аналогом ручника на «механике». Этот режим включается, когда машина стоит на парковке. При таком положении ручки передние ведущие колеса блокируются не прижатием тормозных колодок, блокировкой выходного вала трансмиссии.
N — Neutral (нейтральное положение). Колеса и вал не заблокированы, но и не связаны с двигателем. В таком положении машина может двигаться накатом. Если оставить автомобиль на стоянке в таком положении, то машина может покатиться под уклон, поэтому нельзя оставлять машину на парковку при таком режиме. Это положение используется при буксировке автомобиля.
R — Reverse (задняя скорость). Включает движение задним ходом. Для того, чтобы тронуться задним ходом надо нажать на педаль тормоза, перевести селектор в положение «R», отпустить тормоз, нажать газ.
D или A— Drive или Automat (основной режим движения). Используется во время езды в режиме автоматического переключения скоростей.
L или B или цифра 1 — Low (режим пониженной передачи). Аналог первой передачи на «механике», который предполагает езду на пониженной скорости. На некоторых моделях режим B включает блокировку дифференциала.
M — Manual (режим ручного переключения скоростей). Используется когда водителю требуется самому включать нужную передачу. Работает по аналогии с механической коробкой, только в более упрощенном варианте. Управление коробкой передач при этом режиме происходит за счет специальных кнопок «+» и «–» (подрулевых лепестков).
S или PWR — Sport или Power (спортивный режим). При этом режиме переключение передач происходит при высоких оборотах двигателя без потери скорости. Подразумевает возможность быстрого разгона и набора скорости, например при обгоне. Также используется для активной езды на максимальных оборотах двигателя.
O/D — OverDrive. Овердрайв — это повышенная передача, этот режим представляет собой аналог пятой передачи в механической коробке. Режим овердрайв используется при езде за городом с ровной скоростью свыше 50 км/ч, при езде на высокой скорости. Он экономит расход топлива.
D3 или O/D OFF — отключение овердрайва.
W или S или цифра 2 — Winter или Snow (зимняя езда). Подразумевает трогание с места и езду не выше второй скорости. Используется в зимний период при плохих дорожных условиях.
«3» – режим движения не выше третьей передачи.
E — Economic (экономичный режим).
Shift lock — кнопка разблокирования селектора коробки при заглушенном моторе. АКПП автоматически блокируется когда выключен двигатель. То есть, чтобы перевести селектор в положение Drive из положения Parking, нужно сначала завести мотор, при заглушенном моторе сделать этого не получится. Но если нажать кнопку Shift lock, то можно будет перевести селектор в любое положение. При нормальной работе АКПП эту кнопку лучше не использовать, она предназначена для механиков, которые ремонтируют автоматические коробки.
Kick-down — «пинок вниз». Нечто вроде пониженной передачи на «механики». Нажатие этой кнопки позволяет резко набрать высокую скорость путем переключения на пониженную передачу. Кнопка находится под педалью газа. При резком нажатии на газ до упора происходит включение kickdown.

Основные параметры адаптации

В большинстве современных АКПП не предусмотрено клавиш для изменения режима работы. Такая особенность упрощает процесс вождения, но главное требование — правильная работа чипа с установленным в нем ПО.

Помимо уже указанной выше, коробка-автомат фиксирует следующую информацию:

Особенности работы тормозной системы. Если водитель любит резко сбрасывать скорость, в случае торможения коробка сразу «снимает» три передачи. Это происходит автоматически, но создает дополнительный комфорт для водителя.
Характеристики набора скорости. Автоматическая КПП запоминает, как автовладелец начинает движение и в дальнейшем фиксирует эти особенности в памяти. Как результат, машина набирает скорость плавней, без рывков и толчков.
Стиль движения. Коробка-автомат анализирует работу мотора и фиксирует частое нажатие на педали. Такой анализ и подстройка позволяют уменьшить расход горючего, связанный с постоянным изменением скоростного режима.

Кроме того, АКПП запоминает особенности эксплуатации машины в зимний период. К примеру, когда колеса часто буксуют, автоматически активируется зимний режим.

Если авто поднимается вверх под углом, коробка-автомат также распознает эту особенность и переводит трансмиссию на более низкую скорость.

Причины проблем в работе

Неполадки в работе АКПП могут быть связаны с разнообразными причинами, от износа уплотнительных прокладок и засорения фильтров до разрушения металлических деталей планетарной передачи. Мелкая поломка — износ расходников — может вызвать цепную реакцию:

Резиновые и тефлоновые уплотнители, сальники гидротрансформатора подвержены естественному износу.
Это приводит к протечкам масла и его загрязнению продуктами износа.
Фильтры засоряются, не справляются с нагрузкой, масло становится еще грязнее.
Корень многих бед АКПП — в «масляном голодании». От недостатка масла изнашиваются и горят фрикционные диски муфт сцепления, манжеты поршня муфты.
Износ и проскальзывание фрикционов провоцирует ряд новых проблем — перегрев соседних деталей, дальнейшее загрязнение масла, ускоренный износ насоса. Перегретая ступица гидротрансформатора спекается с втулкой.
Грязное, горелое, вязкое масло забивает клапаны гидроблока, вызывает залипание золотников и соленоидов. В результате переключение передач сопровождается толчками и ударами.

Из-за недостатка масла сгорает не только пища, но и фрикционы в АКПП

Опасен перегрев масла, связанный с засорением радиатора АКПП, повреждением соединительных трубок, по которым циркулирует хладагент. В моделях с электронным управлением система вовремя замечает повышение температуры масла и не допускает его закипания. А при отсутствии умной электроники это довольно распространенная проблема.

Не все проблемы АКПП являются следствием утечек, перегрева и несвоевременной замены загрязненного масла. Так, тормозная лента, блокирующая отдельные шестерни, подвержена интенсивному естественному износу. Если ее не отрегулировать, нарушается переключение передач. В современных моделях вместо тормозной ленты используется пакет торможения из фрикционных дисков.

Можно ли буксировать машину с автоматической коробкой

Для предотвращения перегрева автоматической коробки и потери трансмиссионной жидкости, при буксировке автомобиля с АКПП и неработающим двигателем скорость и дальность буксировки ограничена условиями завода изготовителя и в среднем составляет 50 км расстояния, при скорости не более 50 км/час. Автомобиль буксируется в нейтральном положении рычага переключения автоматической коробки.

Завести автомобиль с автоматической коробкой передач с буксира не возможно, усилие на двигатель не передается, по этой причине автомобили с АКПП запрещается толкать или буксировать для запуска двигателя. При запуске автомобиля от донорской АКБ необходимо подключить её и оставить в присоединенном положении на несколько минут.

При запуске автомобиля от донорской АКБ с помощью кабельной перемычки возникают пиковые напряжения, которые могут полностью вывести из строя электронные компоненты автомобиля. Пиковые напряжения спадают через несколько минут, после этого, донорскую АКБ можно отсоединить без вероятного ущерба.

При выходе аккумуляторной батареи автомобиля из строя, запустить двигатель с помощью донорской АКБ и кабельных перемычек не всегда представляется возможным.

Инструкция по эксплуатации коробки автомат и особенности вождения
