Зачем нужна гильзовка блока цилиндров

Процедура гильзовки

Как утверждают специалисты, гильзовка автомобильного блока цилиндров двигателя возможна для любого ДВС. То есть такому ремонту подвергаются различные моторы.

Мастера обычно знают, какие двигатели изначально гильзованные на этапе автопроизводства, то есть гильзуются с завода, а какие позиционируются как неремонтопригодные. Поскольку мы разобрались, что ремонту подлежат все виды ДВС, наличие или отсутствие гильз с завода не играет решающей роли.

Если блок гильзовали на заводе, то чаще всего речь идёт о мокрых гильзах. Ремонт заключается в том, чтобы заменить изношенную втулку на новую. Это наиболее простой вариант гильзовки среди всех существующих. В некоторых случаях работы проводятся вручную. Для этого достаточно подобрать необходимые и подходящие ремонтные гильзы.

Также ошибочно считать, что при гильзовке замене подлежат абсолютно все втулки. Это напрямую зависит от того, какие из них износились. Заменить можно лишь те, которые уже израсходовали свой ресурс. Остальные остаются на своих местах и эксплуатируются до тех пор, пока и на них не образуются задиры и повреждения.

Если же перед вами негильзованный блок, то есть мотор с завода не предусматривает применение гильз в своей конструкции, и для него следует подобрать сухие гильзы, такая задача становится заметно сложнее.

• В блоки из чугуна монтируют втулки, изготовленные на основе легированного чугуна;
• Если блок выполнен из алюминиевого сплава, тогда следует использовать алюминиевые втулки.

Нельзя забывать, что сплавы для БЦ могут иметь различные добавки и дополнительные компоненты. Также на сами стенки наносятся специальные укрепляющие материалы, что обеспечивает улучшенную устойчивость к повреждениям и задирам. Потому будет лучше, если за подбор гильз возьмётся квалифицированный специалист.

Гильзование можно разделить на процесс запрессовки и горячее гильзование.

Запрессовка применяется в ситуациях, когда требуется старые гильзы заменить на новые втулки. Тут необходимо предварительно расточить цилиндры, чтобы создать идеально ровную и правильную геометрию для посадки новых гильз. Не допускается даже малейшее отклонение при расточке. Иначе поршни и их кольца не смогут нормально функционировать. После расточки запрессовывают втулки, устанавливают соответствующие поршни и двигатель собирается.

В случае с горячим гильзованием, когда монтируется сухая втулка, процесс выглядит так:

• БЦ разогревают примерно до 150 градусов Цельсия;
• перед установкой выбранную гильзу охлаждают, используя жидкий азот;
• на втулку наносится раствор, не дающий образовываться конденсату в процессе установки холодной гильзы внутрь горячего блока;
• гильза вставляется на своё подготовленное место.

Такой метод восстановления БЦ является оптимальным в плане качества, поскольку технология даёт возможность создать плотную посадку и обеспечить натяг на участках, где происходит соприкосновение втулки и блока. Сама втулка легко заходит на своё место, буквально под собственным весом. Чтобы полностью установить её в гнездо, мастеру достаточно немного постучать молотком. Никаких сверхусилий для запрессовки применять не нужно в случае с горячим гильзованием. В отличие от первого рассмотренного метода замены старой втулки на новую.

Но есть некоторые исключения, когда БЦ из алюминия предварительно не растачивают. Тогда монтаж втулки осуществляют путём запрессовки. Отличается процедура тем, что перед установкой гнездо под гильзу смазывают герметиком. А затем уже впрессовывают новый элемент.

На практике всё выглядит намного сложнее. Вот почему гильзование следует доверять исключительно высококвалифицированным специалистам с большим опытом, знаниями и соответствующими навыками. Не рекомендуется пытаться гильзовать БЦ своими руками. Без специальных инструментов и оборудования сделать это качественно практически невозможно.

Если следовать правилам, соблюдать все рекомендации и строго учитывать все технологические особенности гильзовки, минимально срок службы ДВС удастся продлить на 100 тысяч километров. Но в некоторых случаях машины с лёгкостью преодолевают отметки в 150-200 тысяч километров, правильно при этом обслуживая и эксплуатируя мотор.

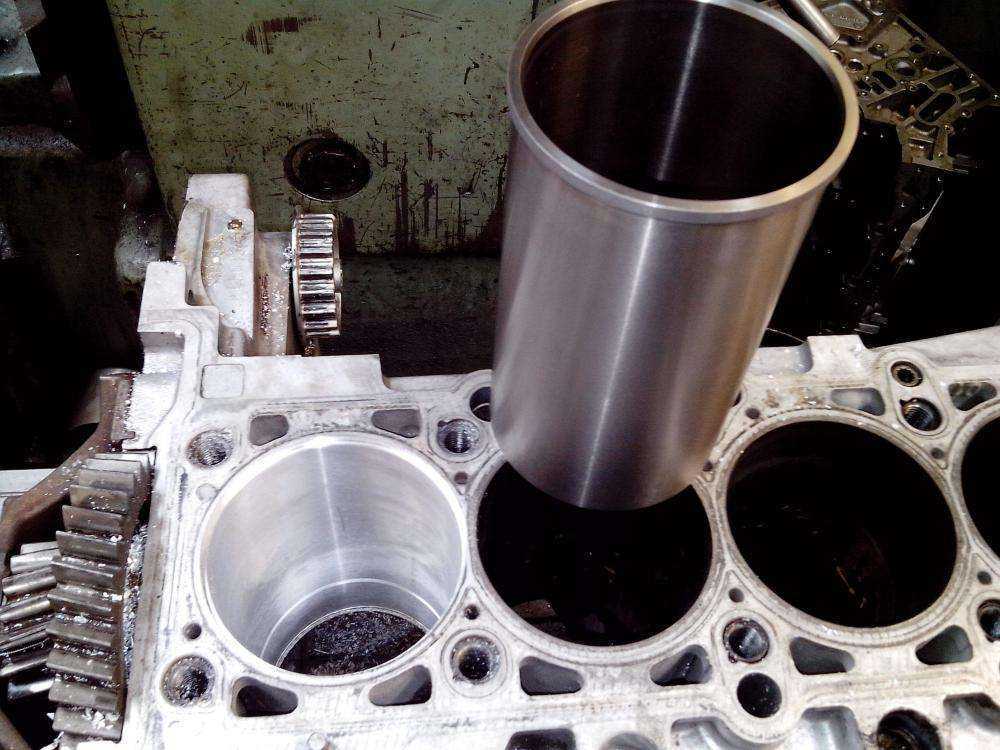

Инструкция: гильзовка блока

Гильза блока цилиндров — это внутренняя оболочка или съёмная металлическая вставка, в которой уже непосредственно перемещается поршень двигателя. Ремонт необязательно проводится с обновлением всех втулок. Они прежде замеряются, после чего специалист выносит решение о замене гильзы цилиндров.

Процедура на мокрых втулках осуществляется так — старая деталь вытягивается, на её место ставится новая. Сухие детали меняются двумя способами: холодным и горячим. Метод термической обработки считается наиболее качественным, так как втулка обрабатывается антиконденсатным составом, а блок нагревается. Новая деталь предварительно окунается в жидкий азот, после чего вставляется в гнездо.

Для вытаскивания старых элементов желательно использовать съёмник гильз цилиндров.

как снимают втулку

Таким образом, процедура состоит из нескольких этапов:

• нагрев блока до 1500 градусов Цельсия;
• обработка вставки специальным составом, избавляющим от водяного конденсата при монтаже;
• охлаждение гильзы в жидком азоте;
• нанесение герметика внутрь гнезда;
• установка или запрессовка втулки, обычно с натягом 0,03-0,04 мм.

Обычно гильзовке сопутствует расточка и хонингование. Соблюдается правильная геометрия гнёзд под новые ремонтные втулки. Если поверхность гнезда не шлифуется, неправильный эллипс передастся впоследствии направляющей вставке. Это влечёт за собой повреждение поршней со всеми вытекающими последствиями. Шлифуют не только цилиндр, но и рабочую (внутреннюю) поверхность гильз. Это делается в целях плотной посадки детали в гнездо.

Ремонтная гильза цилиндра двигателя должна отвечать следующим требованиям:

• их конусность и эллипсность не должна превышать 0,02 мм;
• разность толщины между отдельными втулками быть не более 0,01 мм;
• поверхность соответствовать 8-10 классу точности.

Если готовых гильз нет, они делаются в специальных заготовках. Как правило, для этого используют специальный антифрикционный чугун, полученный центробежным литьём. Такой способ даёт оптимальный результат по соотношению цена/качество. Что-то одно должно быть мягче или твёрже в паре трения.

2.13. Блок цилиндров

Особенности устройства

Рис. 2.1. Блок цилиндров двигателя

Блок цилиндров двигателя показан на рис. 2.1.

Блок цилиндров отлит из специального низколегированного чугуна. Диаметры цилиндров разбиты на классы. Класс цилиндра клеймится на нижней плоскости блока цилиндров.
Предусмотрена возможность расточки цилиндров под ремонтные поршни, увеличенные по диаметру.
Крышки коренных подшипников обрабатываются совместно с блоком цилиндров, поэтому они невзаимозаменяемы и для различия имеют метки наружной поверхности.
Проверка
Тщательно вымойте блок цилиндров, очистите смазочные каналы.
Продув и просушив сжатым воздухом, осмотрите блок цилиндров. Трещины в любых местах блока цилиндров не допускаются.

Если имеется подозрение на попадание охлаждающей жидкости в картер двигателя, то проверьте на специальном стенде герметичность блока цилиндров. Для этого, заглушив отверстия охлаждающей рубашки блока цилиндров, подайте в нее воду комнатной температуры под давлением 0,3 МПа (3 кгс/см2). В течение 2 мин не должно наблюдаться утечки воды из блока.

Если масло попадает в охлаждающую жидкость, то без полной разборки двигателя проверьте, нет ли трещин у блока цилиндров в зонах масляных каналов. Для этого слейте жидкость из системы охлаждения, снимите головку блока цилиндров, заполните рубашку охлаждения блока цилиндров водой и подайте сжатый воздух в вертикальный масляный канал блока цилиндров. В случае появления пузырьков воздуха в воде, заполняющей рубашку охлаждения, замените блок цилиндров.
Проверьте плоскость разъема блока цилиндров головкой блока линейкой и набором щупов. Линейка устанавливается по диагоналям плоскости в середине, в продольном направлении и поперек, допуск плоскостности составляет 0,15 мм.
Осмотрите цилиндры.
Измерьте диаметр каждого цилиндра в верхней, средней и нижней его частях параллельно оси коленчатого вала.
Измерьте диаметр каждого цилиндра в верхней, средней и нижней его частях перпендикулярно оси коленчатого вала.
Конусность цилиндра вычисляется как разница между верхним и нижним диаметрами, овальность – как разница между параллельными и перпендикулярными замерами.
Если полученные результаты не совпадают с техническими требованиями, обратитесь к специалистам.
Ступенчатый износ в верхней части цилиндра удаляется с помощью развертки.
В запасные части поставляются поршни четырех ремонтных размеров.
Ремонтные размеры  и маркировка поршней:
увеличенный на 0,25 мм…..0,25
увеличенный на 0,50 мм…..0,50
увеличенный на 0,75 мм…..0,75
увеличенный на 1,00 мм…..1,00
При расточке цилиндров до ремонтного размера необходимо сохранять требуемый зазор между поршнями ремонтного размера и цилиндрами и устанавливать поршни одинакового ремонтного размера.
Диаметр поршня измеряется на расстоянии 47 мм от днища поршня под прямым углом к бобышкам.
Зазор между поршнем и цилиндром двигателя, мм:
рабочим объемом 1,3/1,1 л…..0,02–0,04
рабочим объемом 1,5 л…..0,02–0,04
рабочим объемом 1,6 л…..25–0,045

Неравномерный износ цилиндра

Описание повреждения

Отверстия цилиндра имеют признаки неравномерного износа в виде отдельных блестящих полированных мест (рис. 2} Поршень не имеет признаков износа или мест истирания. Двигатель теряет масло в точках стыка, особенно, однако, на радиальных уплотнительных кольцах для вала. На рис. 1 четко видна коррозия на наружном периметре гильзы, которая после установки в цилиндр вызвала некруглость цилиндра

рис. 2

Оценка повреждения

Неравномерный зеркальный внешний вид поверхности скольжения на рабочих поверхностях цилиндра всегда является признаком перекоса цилиндра. Слишком мокрые или сухие гильзы цилиндров могут иметь перекос уже непосредственно после сборки. Поршневые кольца не могут безупречно герметизировать перекос цилиндра ни относительно масла, ни относительно газов сжигания. Масло проходит мимо поршневых колец, попадает в камеру сгорания и сжигается. В результате газов сжигания, протекающих в большом объеме мимо поршня, также повышается давление в блок-картере. Это избыточное давление приводит к потере масла в различных местах стыка двигателя, особенно на радиальных уплотнительных кольцах для вала. Кроме того, масло продавливается во впускной и выпускной коллекторы через направляющую клапана, всасывается двигателем и сжигается или выбрасывается.

Возможные причины повреждения

• неравномерная или неправильная затяжка болтов головки блока цилиндров

• неплоские торцевые поверхности блока цилиндров и головки блока цилиндров.

• нечистая или перекошенная резьба болтов головки блока цилиндров

• неподходящие или неправильные уплотнения головки блока цилиндров.

• дефектная опора буртика в картере, неправильный выступ буртика и перекос и/или износ нижней направляющей буртика могут быть причиной существенного перекоса цилиндра.

• слишком слабая или слишком прочная посадка буртика в картере (в сухих гильзах цилиндра).

• В базовых отверстиях картера в сухих втулках в эксплуатации часто появляются существенные неровности из-за контактной коррозии (коррозия в посадке, рис. 1). В таком случае базовое отверстие цилиндра должно быть тщательно очищено. Если эта очистка сама не обещает успеха, необходимо доработать базовые отверстия цилиндра и затем установить гильзы цилиндра с избыточным наружным размером. Эти очень тонкостенные гильзы должны прилегать к отверстию по всей длине и всему периметру. Если этого нет то, гильзы деформируются уже при вводе в базовое отверстие и тем более в работе двигателя. В сухих гильзах цилиндра различают исполнения «Pressfit» и «Slipfit». Гильзы «Pressfit» впрессовываются в блок цилиндров двигателя, после этого необходимо провести еще расточку и хонингование. Гильзы «Slipfit» полностью обработаны, они вводятся только в базовое отверстие. Из-за зазора, который остается в гильзах «Slipfit» между гильзой и базовым отверстием цилиндра, это исполнение в отличие от исполнения «Pressfit» скорее вызывает проблемы, связанные с перекосом и коррозией.

двигатели склонны к перекосу при монтаже головки блока цилиндров. Если расточка и хонингование в этих двигателях осуществляются обычным способом, то при последующей эксплуатации могут возникнуть проблемы в связи с перекосами.

Рекомендация:

в блоках цилиндров без гильз с цилиндрами,просверленными непосредственно в блок цилиндров, рекомендуется перед обработкой цилиндров навинтить на торцевую поверхность блока цилиндров нажимную пластину. Эта нажимная пластина имеет те же отверстия, что и блок цилиндров за исключением водяных каналов, ее толщина составляет несколько сантиметров. Благодаря навинчиванию и заданной затяжке с моментом затяжки болтов головки блока цилиндров создаются условия напряжений при обработке цилиндра, как будто установлена головка блока цилиндров. Перекосы в отверстиях цилиндров, которые могут возникнуть при затяжке болтов головки, создаются таким образом в определенном виде и учитываются при обработке. Это обеспечивает (при условии правильной обработки) максимальную круглость и цилиндричность отверстия цилиндра при последующей эксплуатации двигателя

Капитальный ремонт мотора

В ходе работы двигателя стенки цилиндров получают большую нагрузку от постоянно трущихся поршней. Даже такая прочная сталь, которая идёт на изготовление цилиндров, неизбежно истирается от такого обращения.

Характер нагрузки на стенки таков, что со временем цилиндры из круглых становятся овальными. Как следствие – поршневые кольца прилегают уже неплотно, формирующиеся отработавшие газы и частично горючая смесь поступают в картер. Следствие – высокое потребление масла, общее понижение мощности мотора.

Ещё один признак этой проблемы двигателя – выхлопной дым сизого цвета, указывающий на наличие в выхлопе тех веществ, которых там не должно быть.

«Лечится» овализация цилиндров их расточкой, в ходе которой цилиндры возвращают к их изначальной геометрии, стачивая изнутри «лишнее» с помощью специализированных станков. В расточенный цилиндр устанавливается поршень увеличенного диаметра, и технология работы таким образом восстанавливается.

Иногда расточка применяется не для ремонта, а для того, чтобы повысить мощность мотора. В этом случае действия производятся аналогичные, с той разницей, что изначально обрабатываемые цилиндры имеют нужное круглое сечение, задача – просто увеличить их внутренний радиус. Большие по диаметру цилиндры могут засасывать больше воздушно-топливного состава, соответственно, это даст большее давление на поршень и большую мощность.

Особенности

Процедура замены мокрых гильз на порядок проще, нежели сухих. Не обязательно менять все элементы. Достаточно заменить лишь одну поврежденную гильзу. Количество изношенных гильз и их состояние определяется нутромером.

Что касается типа материала, здесь есть свои отличия. Так, гильзовка чугунного блока цилиндров выполняется втулками из легированного чугуна. Но постепенно производители переходят на алюминиевые блоки. Ярким примером тому служит «Фольксваген» и «Шкода». Гильзовка алюминиевого блока цилиндров производится втулками на основе данного металла с добавлением дополнительных компонентов. Это позволяет создать устойчивое покрытие на стенках.

Далее переходят к гильзовке блока цилиндров. Операция выполняется «на горячую», в несколько этапов. Сначала блок цилиндров нагревают до температуры 150-160 градусов Цельсия. Затем берут гильзу и охлаждают ее. Элемент обрабатывают в жидком азоте при температуре -195 градусов. На следующем этапе гильзу покрывают спецсредством, которое не позволит конденсату образовываться на стенках. После этого охлажденную втулку помещают в горячий блок. За счет разницы температур, втулка идеально входит в свое посадочное гнездо.

Данный метод гильзовки блока цилиндров является самым быстрым и оптимальным по качеству. В результате работ удается достичь высокой плотности посадки и нужного натяга в месте соприкосновения втулки с блоком.

Выбор, определение размеров новых гильз

Перед тем, как подбирать съёмные вставки, изучают строение блока определённого двигателя. На данный момент БЦ бывают всего двух типов — линейные (рядные) и V-образные. Кроме того, они выходят с разным количеством рядов и расположений клапанов (верхнее, нижнее). Толщина стенок и другие особенности тоже имеют значение.

Внутренний диаметр гнезда замеряют микрометрическим нутрометром. Затем втулки подбираются, согласно таблице. Вот на гильзы цилиндров размеры, которые указываются в паспорте самими изготовителями.

Автомобиль и модель двигателя	Номинальный ремонтный размер	1 ремонтный размер	2 ремонтный размер	3 ремонтный размер
Жигули, Ваз-2103, -2107	76	76,2	76,4	76,6
Жигули, Нива, Ваз-2106, -2121	79	79,4	79,7	80
Лада, Ваз-21083, -09, -10	82	82,4	82,8
Ока, Ваз-1111	76	76,4	76,8
Audi , WH и WC	79,5	79,7	80	80,5
Audi, KP, KU, RT	81	81,2	81,5	82
Chrysler, AMC 242	98,4	98,7

Проверка с гильзой

2.1 Гильзу необходимо предварительно установить в блок без резиновых уплотнительных колец. Гильза должна вставляться легко без заклинивания. Вставленная гильза должна поворачиваться от руки.

Качание гильзы в посадочном месте недопустимо.

2.2 Измерить величину выступания гильзы над поверхностью блока цилиндров (ММЗ – 0,05-0,11 мм, ЗИЛ – 0,027-0,100 мм), сборка двигателя с несоответствующим выступанием гильз недопустима.

При ненадлежащей величине выступания не будет обеспече- но обжатие прокладки и фиксации гильзы в блоке. Следстви- ем этого будет нарушение герметичности прокладки головки блока или разрушение гильзы (отрыв бурта).

Как гильзуют блок цилиндров

Гильзование цилиндров является видом ремонта, который подходит для любого мотора. Как уже было сказано выше, блок цилиндров может быть гильзованным изначально, то есть с завода. Обычно такая конструкция предполагает «мокрую» гильзу и замену изношенных втулок на новые. Такой ремонт не является сложным по сравнению с другими видами гильзования, замену можно осуществить вручную, подобрав готовые ремонтные гильзы.  Также не обязательно сразу менять втулки во всех цилиндрах, так как вполне можно заменить только один изношенный элемент. Достаточно проанализировать состояние всех гильз в блоке, промерив их нутромером.

В других случаях, когда речь идет о «сухой» гильзе для негильзованного блока, задача усложняется. В чугунные блоки устанавливаются втулки из легированного чугуна, для БЦ из алюминиевых сплавов используют гильзы на основе алюминия. В состав сплавов могут также входить различные дополнительные компоненты или же наноситься на стенки отдельно для того, чтобы создать определенное устойчивое покрытие на стенках цилиндров.

Для запрессовки втулки сначала осуществляется расточка цилиндров, во время которой специалист добивается создания правильной геометрии посадочных гнезд под гильзы. Даже малейшие отклонения от нормы недопустимы, так как, например, эллипс в гнезде после установки проявится и на поверхности самой гильзы. Другими словами, возникнет эллипсность уже загильзованного цилиндра, что не позволит поршню и кольцам нормально работать.

Сам процесс так называемого горячего гильзования блока цилиндров, который предполагает установку «сухой» гильзы, осуществляется следующим образом:

• блок цилиндров нагревается до температуры около 150 градусов по Цельсию;
• гильза перед установкой охлаждается в жидком азоте;
• затем гильзу обрабатывают специальным средством, которое не позволяет образовываться конденсату во время установки холодной втулки в горячий блок;
• далее втулку вставляют в посадочное гнездо;

Такой способ гильзовки блока считается оптимальным по качеству, так как удается достичь плотной посадки и необходимого натяга в том месте, где гильза соприкасается с блоком. Втулка устанавливается легко, то есть заходит в гнездо под собственным весом или монтаж осуществляется легким постукиванием молотка.

Добавим, что в определенных ситуациях, например, когда алюминиевый блок не растачивается перед установкой втулок, гильзы монтируют при помощи запрессовки. Главным отличием при таком монтаже является то, что в посадочное гнездо предварительно наносится герметик, после чего втулка запрессовывается в блок. Так выглядит процедура гильзования цилиндров в общих чертах. Если все операции были выполнены правильно и достигнуты необходимые параметры, качественно загильзованный блок цилиндров позволит эксплуатировать двигатель минимум 100-150 тыс. км. при условии правильного обслуживания и эксплуатации ДВС.

https://youtube.com/watch?v=elDOkGrSIJk

Когда нужна гильзовка блока?

На
автомобилях стоят гильзы разных типов — поэтому и обслуживать БЦ приходится по-разному.
Гильзовку цилиндров выполняют в соответствии с рекомендациями производителя
относительно сроков проведения процедуры. Такую информацию можно найти в
сервисной книжке автомобиля.

Также
гильзовка нужна, когда цилиндры вышли из строя или их стенки сильно износились.
Конечно, можно сначала попробовать провести расточку цилиндров, но если стенки имеют
дефекты, устранить которые при помощи расточки не получается — тогда выход
только один.

Гильзовку придется провести, если БЦ уже
расточен по максимуму.

Гильзирование
считают капитальным ремонтом, поэтому процедуру лучше доверить мастерам
автосервиса. В цилиндры некоторых двигателей нельзя поставить поршни ремонтных
размеров — здесь восстановление происходит также при помощи гильзонирования.

Для чего выполняется гильзовка блока?

Состав работ при капитальном ремонте двигателя автомобиля определяется характером дефектов цилиндров и включает соответствующие технологические операции для их устранения. В зависимости от неисправности выполняется расточка или гильзовка блока. При проведении расточки со стенок цилиндра срезается слой металла, чтобы восстановить требуемые параметры стенок. Затем в цилиндр устанавливают поршень соответствующего ремонта с поршневыми кольцами. Гильзовка же проводится в случаях обнаружения дефектов, параметры которых не дают возможности устранить неисправность с помощью расточки даже до последнего ремонтного размера. Гильзование БЦ выполняется также для цилиндров, которые до этого уже растачивались до максимального ремразмера.

Что называют гильзой двигателя

Гильза цилиндрового блока – это цилиндр из металла, представляющий собой внутреннюю оболочку (вставку) блока цилиндра. Различают два типа гильз, применяемых в автомобильных двигателях:

• «сухие» гильзы – те, которые монтируются в блок цилиндров непосредственно на этапе изготовления нового мотора, и каналы для подачи хладагента в области расположения этой гильзы не предусмотрены;
• «мокрые» гильзы – те, которые со своей внешней стороны соприкасаются с хладагентом, который циркулирует между гильзой и телом блока.

Соответственно, гильзовка – это процесс установки гильз в цилиндры двигателя.

Установка гильз в блок цилиндров

 Гильзы правильно устанавливать с разгона. То есть гильзу необходимо осадить вручную до резиновых уплотнений. И затем нанести по верхней части резкий но не сильный удар. Чтобы гильза вошла  на свое посадочное место. При резком ударе меньше вероятности того что закусятся резиновые уплотнения. Конечно удар необходимо наносить не по самой гильзе. А предварительно установить деревянный брусок. Что бы избежать скола гильзы

На гильзах двигателя д 240 и последующих модификациях  делать это не желательно, или с большой осторожностью. Чтобы не допустить удара верхней юбки гильзы о посадочное место в блоке

Если произойдет даже не значительный удар. Верхняя часть гильзы в посадочном месте лопнет, по кругу. Поэтому лучше аккуратно осаживать гильзу в ручную. Добиваясь.  равномерного осаживания в уплотнительные кольца. Чтобы избежать закусывания.

2 метода гильзовки блока цилиндров: особенности ремонтных работ

Стандартно расточка блока цилиндров является оптимальным вариантом для ремонта, однако при определённых обстоятельствах её стоит заменить гильзовкой. В каких случаях гильзовка блока цилиндров более целесообразна и что собой представляет данная процедура? Как выполнить гильзовку с учётом типа гильз?

Часто производитель авто предусматривает расточку блока цилиндров под больший размер поршня в ремонтных целях. Но не всегда такой ремонт возможен. К категории исключений стоит отнести трещины, задиры и глубокие царапины в цилиндре после разрушения поршня, а также его избыточный износ, отсутствие комплекта, необходимого для ремонта или их высокая стоимость. В случае с определёнными двигателями такой ремонт вовсе не предусмотрен. Гильзовка блока цилиндров является альтернативным вариантом ремонта в упомянутых ситуациях.

Гильза цилиндра: что это такое?

Гильза
цилиндра — съемная деталь. Вставляется она прямо в блок цилиндров (БЦ)
двигателя. Проще говоря, гильза — это стенка цилиндра. В ней происходит
движение поршня. Объем гильзы прямо пропорционален объему цилиндра. Монтаж
гильз в БЦ называют гильзированием.
Перед гильзированием проводят ряд действий подготовительного характера, ведь эта
процедура довольно сложная и трудоёмкая.

«Сухая»
гильза — вставка в БЦ, которая при работе мотора не контактирует с рабочей
жидкостью. «Мокрые» гильзы контактируют с ОЖ, поэтому имеют
прокладки, выполняющие роль уплотнителей. Прокладки не позволяют попадать
рабочей жидкости в цилиндры. Еще одно их предназначение — предотвращение
проникновения газов из цилиндров в охлаждающую систему.

Втулки
БЦ должны отвечать таким условиям:

• повышенная устойчивость к коррозии;
• способность выдерживать
  повышенные температуры, механические нагрузки;
• долговечность и
  прочность.

Покупая
гильзу с уплотнителем, следует смотреть на конусность детали и толщину ее
стенок. А еще при выборе следует учитывать, что не все изделия можно
подвергнуть расточке после монтажа.

Алюминиевый или чугунный блок цилиндров: эксперт пояснил, какие двигатели лучше и почему (4 фото)

За последние десятилетия автомобили стали мощнее и комфортнее, но при этом существенно усложнилась их конструкция. За великолепную динамику и умеренный расход топлива водителям теперь приходится расплачиваться надежностью.

Как же получилось, что супернадежные моторы остались далеко в прошлом, еще в 90-х годах, и на какие нюансы стоит обращать внимание при выборе машины – далее в нашем обзоре. Блок цилиндров рядного 6-цилиндрового двигателя BMW M20B25. | Фото: nl.m.wikipedia.org

| Фото: nl.m.wikipedia.org

Блок цилиндров рядного 6-цилиндрового двигателя BMW M20B25. | Фото: nl.m.wikipedia.org.

Основу любого двигателя внутреннего сгорания составляет блок цилиндров. Это массивная металлическая деталь, в которой выполнены отверстия – цилиндры. В них перемещаются поршни, которые и передают энергию газов на коленчатый вал, создавая крутящий момент. При этом блок подвергается большой температуре, давлению, трению

Именно поэтому прочность и износостойкость этой детали является столь же важной характеристикой, как и марка применяемого масла в многом влияет на «живучесть» мотора

Для автомобильных двигателей основными материалами для изготовления блока и головки цилиндров являются чугун и алюминиевый сплав. У каждого из этих вариантов есть свои существенные преимущества и недостатки, поэтому остановимся на них подробнее.

Блок цилиндров – основная деталь в двигателе внутреннего сгорания. | Фото: ebay.com.

Если верить гаражным знатокам, то чугунный блок цилиндров – это полный архаизм. То же утверждают и автопроизводители, которые активно рекламируют как новые, так и «новые» технологии, в частности, широкое применение алюминия для снижения веса машины. Как результат, на большинстве современных машин стоят моторы с алюминиевыми блоками. При этом часто все забывают о главном — о прочности материала и его сопротивлению к изнашиванию. Чугун, сам по себе, более прочный и износостойкий, чем алюминиевый сплав любой марки. А это значит, что машина с чугунным мотором проедет больше, и 300-400 тысяч километров – не предел. Даже нанесение специального покрытия на алюминий – не панацея от раннего износа. Одно упоминание таких материалов, как «никасил» и «алюсил» вызывают немало гнева у владельцев машин и радость у сотрудников СТО.

Технология, проверенная временем — чугунный блок цилиндров с нижним расположением клапанов. | Фото: hthoward.co.uk.

Против чугунных блоков двигателя у алюминиевых есть весомый «козырь» — малый вес, а разница может достигать несколько десятков килограммов. Это, без сомнения, полезно, поскольку машина разгружается, что улучшает динамику и помогает экономить топливо. Но у алюминиевых деталей есть и свои недостатки.

Во-первых, склонность к перегреву и деформации. Алюминиевые детали чаще коробятся при повышении температуры, в то время как чугунные аналоги меньше подвержены проблеме. Особенно это опасно на моторах с турбонаддувом

Гильза — цилиндр — двигатель

Другой пример представлен на рис. 272, изображающем узел гильзы цилиндра двигателя внутреннего сгорания, непосредственно охлаждаемой водой. Конструкция, в которой гильза зафиксирована в двух точках — верхним буртиком и уплотняющим буртиком ( рис. 272, а), ошибочна. При нагреве гильзы в узле возникают термические усилия, сжимающие гильзу и растягивающие рубашку. В правильной конструкции ( рис. 272, б) гильза зафиксирована только верхним буртиком. Уплотнение выполнено скользящим; гильза имеет возможность свободно перемещаться относительно рубашки.  

Приводим пример расчета нормы штучного времени на предварительную обработку гильзы цилиндров двигателя трактора ДТ-54 ( фиг.  

Металлографический анализ трущихся поверхностей изношенных хромированных штоков выхлопных клапанов и гильз цилиндров двигателей показал, что в некоторых случаях при работе этих деталей в условиях повышенных температур на поверхности хрома образуются серые слои, не поддающиеся химическому травлению в реактивах: 4 % — ном растворе азотной кислоты, в спирте, в 20 % — ном растворе соляной кислоты.  

Высококачественную закалку применяют для деталей: шеек коленчатых валов, гильз цилиндров двигателей внутреннего сгорания, режущих инструментов, зубьев шестерен, цилиндровых втулок, штоков, тарелок клапанов насосов, стволов крюков и вертлюгов, ответственных болтов и шпилек. Поверхностный слой детали после закалки получается глубиной до 5 мм.  

К числу деталей трактора, изготавливаемых из легированного чугуна, относятся гильзы цилиндров двигателя.  

Характер коррозии в двигателе внутреннего сгорания зависит от степени увлажнения поверхности гильз цилиндров двигателя.  

Разработанная установка ионного азотирования предназначена для упрочнения коленчатых и распределительных валов, гильз цилиндров двигателей, зубчатых колес, режущего и штампового инструмента и других деталей.  

Стали марок 38XAUOA и 38ХВФЮ применяются для наиболее ответственных деталей машиностроения — гильз цилиндров двигателей внутреннего сгорания, распределительных валиков, пальцев, шестерен, деталей приборов.  

На рис: 1 — 21, б показано приспособление для зажима тонкостенных гильз цилиндров двигателя внутреннего сгорания при их расточке. Здесь гильза 2 зажимается с помощью резинового шланга 3, который закреплен в спиральной канавке корпуса 4 патрона, закрепленного своим основанием 5 на столе 6 станка.  

Области получения наиболее твердых ( Т и наиболее износостойких ( И осадков хрома. электролит с 250 г / л СгО. 2 5 г / л Н. РО.

Пористые покрытия, обладающие высокими антифрикционными свойствами и износостойкостью, применяют для нанесения на гильзы цилиндров двигателей внутреннего сгорания, поршневые кольца и некоторые другие детали. Эти покрытия за счет пористости, выявляемой в покрытии путем анодного травления, или предварительного нанесения на поверхность основного металла специальных углублений, способны удерживать на своей поверхности смазочные масла в условиях воздействия высоких рабочих температур.  

Хонинговальная головка для алмазного хонингования пакета поршневых колец.

В результате хонингова-ния таким способом удается обеспечить хорошее прилегание наружной поверхности поршневых колец к рабочей поверхности гильз цилиндров двигателей.  

В табл. 19 приведены данные , характеризующие влияние отпуска на механические свойства серого чугуна, применяемого для гильз цилиндров двигателей внутреннего сгорания.  

В масляной ванне 4, установленной на станине сверлильного станка, закреплено чугунное кольцо 3, сделанное из материала гильзы цилиндра двигателя ГАЗ-51. О верхний торец кольца 3 трутся дпа облученных по Fe69 чугунных сухаря 2 из кусочков поршневого кольца двигателя ГАЗ-51.  

Вывод

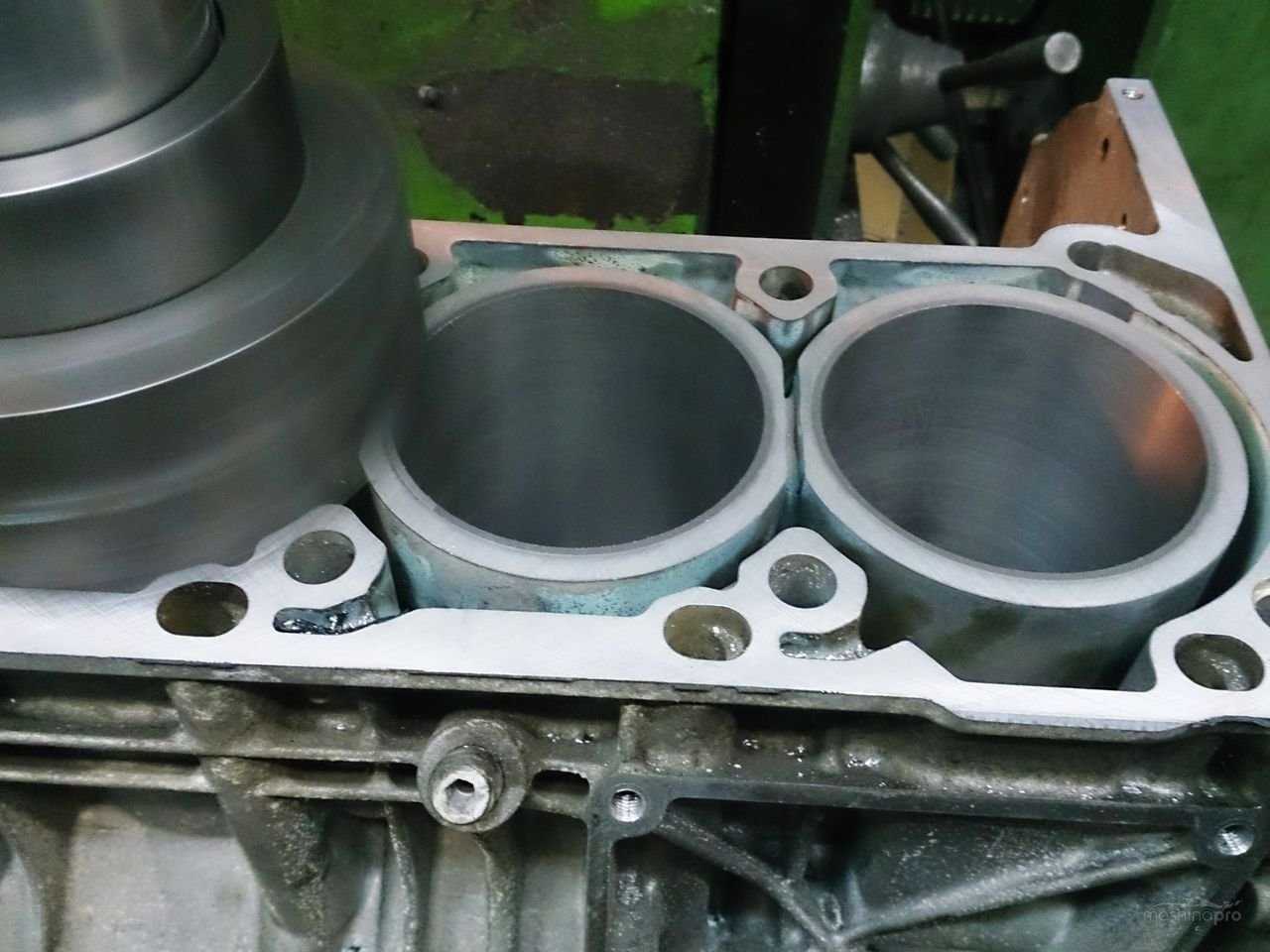

Итак, подведём итог. Гильзовка БЦ — не рядовая услуга, а часть капитального ремонта двигателя. Технологии установки втулок на алюминиевые и чугунные блоки значительно отличается. Также сложность ремонта зависит от того, какие гильзы установлены: «мокрые» или «сухие».

Как и любую другую операцию, гильзовку необходимо регулярно проходить, хоть это и происходит очень редко, но загляните в сервисную книжку авто, чтобы быть в курсе, через сколько тысяч километров пробега стоит пройти подобную процедуру или диагностику.

Гильзовка блока цилиндров в Москве выполняется только в специализированных автосервисах. Будьте внимательны.
