Неисправности и их причины

Выявление неисправностей ЭСУД можно начинать после обнаружения ряда признаков. Во-первых, при включении зажигания все лампочки сигнализатора системы должны загореться одновременно, таким образом система проверяет свой диагностический механизм. После запуска двигателя все должны одновременно потухнуть. Если какая-то из них загорается во время движения, это сигнализирует о проблемах в ДВС. В лучшем случае система может отключить двигатель, чтобы избежать тяжелых поломок. Список негативных ситуаций, в которым ведет неисправность ЭСУД, велик – может воздушить система охлаждения, не работать печка или термостат.

В основном причинами неисправностей бывают:

Поломка датчиков, отправляющих в ЭСУД данные.
Поломки в самом блоке управления.
Поломки исполнительных устройств системы управления (рост сопротивления, обрыв обмотки электромагнитного клапана и т.д.).
Повреждение электропроводки.
Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

Часто ЭСУД ломается из-за механических повреждений. Это может быть не обязательно удар, для причинения вреда системе хватит сильной вибрации. Далее по проценту вероятности повреждения ЭСУД следуют: резкий перепад температур, коррозия, попадание влаги под защитный кожух из-за разгерметизации устройства. Также нередко корректная работа системы нарушается из-за некомпетентного вмешательства в ее функционирование.

Ремонт системы можно доверять только специалистам.

Графические изображения

Для создания чертежа используют условные обозначения элементов схемы и токопроводящих линий. Дополнительные надписи применяют, чтобы указать сопротивление резистора либо иной номинал.

Линии

Прямой линией обозначают проводник. Над этим элементом размещают надпись, уточняющую важные характеристики:

материал жилы;
напряжение;
силу и вид тока.

Место соединения обозначают жирной точкой. Если такого элемента на пересечении нет, значит, электрическая связь отсутствует.

Шины и провода

Для упрощения чтения схем на чертеже вместо письменных пояснений применяют специальную графику:

наклонные засечки — количество проводников;
пунктирная линия с разной (одинаковой) длиной отрезков — линия заземления (дежурного освещения);
перевернутая буква «П» — лоток;
стрелка вверх от жирной точки — вертикальная прокладка с переходом кабеля на более высокий уровень.

Такие обозначения помогают экономно использовать свободное место. Примеры объясняют возможность наглядного представления данных, необходимых для правильного выполнения отдельных монтажных операций.

Щиты, шкафы и коробки

Размеры УГО ящиков и других крупных функциональных компонентов устанавливают по фактическим габаритам изделий в масштабе создаваемого чертежа. Допустимо увеличение этих элементов, если необходимо показать подробно схему подходящей проводки.

Разными УГО обозначают соответствующий вид изделий:

Компонент	Разновидности
Коробка	Вводная, ответвительная, протяжная, оснащенная зажимами
Щиток	Магистральный, групповой, лабораторный, дежурного освещения
Шкаф	Одно- и двустороннего обслуживания, открытый

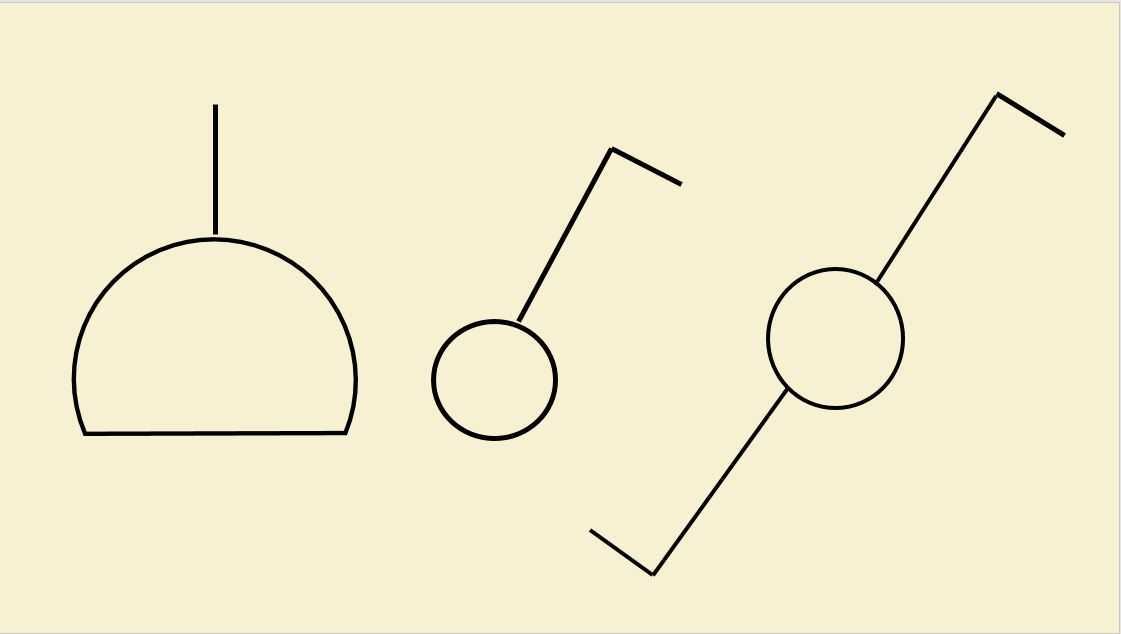

Розетки, выключатели и переключатели

Обозначения изделий этой категории разделены на группы по способу монтажа и уровню защиты. По рисунку можно определить:

диапазоны IP20… 23 и IP44… 55;
количество клавиш, полюсов;
скрытый или открытый вариант установки;
проходной вид переключателя;
наличие (отсутствие) нулевого положения, заземления.

Вертикальной чертой указывают количество розеток (выключателей) в одном блоке.

Блок управления ЭПХХ 50.3761

Для управления клапаном ЭПХХ в карбюраторных двигателях автомобилей ВАЗ 2108 — 2110 используется блок управления ЭПХХ 50.3761. В качестве датчика положения дроссельной заслонки используется датчик-винт, представляющий из себя пластмассовый винт с металлическим наконечником, вкручивающийся в кронштейн, закреплённый на карбюраторе.

На вывод 3 блока управления подходит провод, соединяющий его с выводом первичной катушки зажигания, передающий импульсы, которые поступают на вывод 4 микросхемы А1. На выводе 3 микросхемы формируются импульсы постоянной длительности, повторение которых соответствует импульсам от трамблёра. Транзисторы VT1 и VT2 разряжают времязадающий конденсатор С1. Если частота вращения коленвала меньше 1100 об./мин., то напряжение на конденсаторе не поднимается, при повышении числа оборотов напряжение возрастает и когда оно превысит 8 В, происходит открытие транзисторов VT3 и VT4 которые через микросхему А2 открывают транзистор VT6 и соответственно VT8.

Ремонт ЭБУ двигателем и подбор блока для замены

Важно понимать, что ремонт электронного блока управления является сложной и ответственной процедурой, которая требует определенных навыков, оборудования, знаний и понимания принципов работы устройства. При этом ремонтировать блоки управления рекомендуется только в тех случаях, когда заменить контроллер на исправный нет возможности

Как правило, не удается заменить ЭБУ на старых и редких автомобилях (возникают трудности с подбором как нового, так и б/у контроллера), а также тогда, когда стоимость блока очень высока

При этом ремонтировать блоки управления рекомендуется только в тех случаях, когда заменить контроллер на исправный нет возможности. Как правило, не удается заменить ЭБУ на старых и редких автомобилях (возникают трудности с подбором как нового, так и б/у контроллера), а также тогда, когда стоимость блока очень высока.

Что касается попыток сэкономить и отремонтировать ЭБУ самостоятельно, в этом случае риск повреждения электронного устройства высок. Также результатом попыток установить такой блок после ремонта в автомобиль является выход из строя и других систем на борту транспортного средства.

Простыми словами, на обычном СТО блок просто меняется на новый или заведомо рабочий. В остальных случаях попытки ремонта могут не только не принести желаемого результата, но и усугубить ситуацию. По этой причине ремонтировать блок нужно только в специализированных центрах, которые сами определят, целесообразно или нет проводить ремонтные процедуры с тем или иным типом устройств.

Теперь перейдем к подбору устройства в рамках замены. Как уже говорилось выше, сначала нужно найти возможную причину, которая и привела к выходу блока из строя. Это позволит избежать скорой замены только что установленного ЭБУ.

Итак, необходимо учитывать, что в продаже часто встречаются восстановленные блоки, причем ремонт провел сам завод-изготовитель. Такая практика является нормальной, так как экономически заводу выгоднее восстановить старый блок, чем изготавливать новый. Естественно, завод не будет ремонтировать полностью залитый водой, разбитый или сожженный ЭБУ. При этом на восстановленную деталь должна даваться гарантия, как на новое устройство.

При выборе нужно понимать, что визуально, а также по разъемам и маркировке электронные блоки управления могут быть одинаковыми, однако ПО в таких устройствах разное. Дело в том, что для каждого типа ДВС на той или иной модели двигателя, а также в зависимости от года выпуска, программное обеспечение может сильно отличаться.

Получается, вполне возможно, что с не подходящим для конкретной машины ЭБУ автомобиль будет работать, однако о стабильности такой работы мотора и других агрегатов и узлов говорить не приходится.

Вполне очевидно, что новый электронный блок должен быть точно таким же, как и старый. Для подбора нужно не только учитывать марку и модель автомобиля, но и объем/тип двигателя, год выпуска авто, VIN-код, а также все маркировки, которые производитель нанес на сам блок.

После того, как нужный блок был подобран, остается только реализовать подключение устройства к соответствующим разъемам. На практике ЭБУ далеко не всегда рассоложен в удобном и легкодоступном месте, так что нужно знать, где стоит блок управления двигателем на том или ином автомобиле. Перед подключением клеммы с АКБ следует обязательно снять.

Еще нужно помнить, что многие электронные блоки управления нуждаются в дополнительной настройке. В одном случае это просто автоматическая подстройка ЭБУ под параметры и особенности работы конкретного авто (самоадаптация). Для такой подстройки на машине нужно просто поездить в разных режимах.

Более сложным случаем является необходимость выполнять перепрограммирование, более известное под названием чип-тюнинг. Такие доработки нужны тогда, когда требуется внести коррективы в работу ДВС, а также отдельных систем автомобиля.

Результата добиваются путем изменения штатного ПО и заводских стандартных настроек, которые «зашиты» в память ЭБУ. Качественно такую процедуру могут выполнить только квалифицированные специалисты, которые имеют подходящее программное обеспечение и оборудование.

Таблица масс ЭСУД в различных автомобилях

Массой в ЭСУД обычно выступает корпус машины. Если какой-то из контактов с массой теряет надежность, электросхема нарушается, качество работы системы падает. Например, двигатель начинает произвольно менять режим работы, набирая или сбрасывая обороты без участия водителя. Чтобы справиться с такой проблемой, надо знать места заземления ЭСУД.

Модели	Точки заземления
Семейство АвтоВАЗ 2108-9 и 13-15 1.	Масса ЭСУД берется с двигателя, с болтов, крепящих заглушку с правой стороны головки блока. В контроллерах BOSCH 7.9.7 или Январь 7.2, масса берется со шпильки, крепящей каркас центральной консоли приборной панели к тоннелю пола (внутри центральной консоли, под пепельницей).
Семейство ВАЗ 2110-12, 1,5L.	С болтов на левой стороне головки блока.
Семейство ВАЗ 2114, 21124 1,6L.	Контроллеры BOSCH 7.9.7 или Январь 7.2. Масса на четыре катушки зажигания с болта М6, масса на ЭСУД – со шпильки на кронштейне крепления ЭБУ, слева. На шпильку – от моторного щита. Здесь возможны проблемы, надо подтянуть постоянно разбалтывающуюся гайку.
Нива с контроллером Bosch MP 7.0.	С болтов, крепящих заглушку, на месте распределителя зажигания – трамблера.
Нива с контроллером Bosch М 7.9.7.	Масса берется с кузова, со шпилек его крепления. Частая проблема – клемма намного толще, чем нужно для равномерного прижатия корончатой шайбы к кузову.
Шевроле Нива с контроллером Bosch MP 7.0.	Масса берется с двигателя, со шпилек М8 в его нижней левой части, под модулем зажигания.
Приора	С на крепления ЭБУ (на кронштейне).
Калина	Контакт для массы находится справа на двигателе, на кронштейне крепления впускного коллектора.
Модельный ряд 2104-07.	Старые контроллеры. Масса берется с болта, притягивающего кронштейн крепления модуля зажигания к мотору.
Газель с двигателем 405, 406	С приварной шпильки на площадке над правым лонжероном, под свесом моторного щита.
УАЗ Патриот с Микас 11 Е2	Контакт от кузова через приварную шпильку в нижней части левого брызговика.

Схема стабилизации напряжения: как работает

Правило №7: оптимальные условия для работы нагрузки при изменяющихся условиях эксплуатации обеспечивает принцип стабилизации вторичного напряжения.

Самая примитивная схема стабилизации выходного напряжения создается на дополнительной обмотке импульсного трансформатора.

С нее снимается напряжение и подается для корректировки величины сигнала первичной обмотки.

Лучшая стабилизация создается за счет контроля выходного сигнала с вторичной обмотки и отделения его гальванической связи через оптопару.

В ней используется светодиод, через который проходит ток, пропорциональный значению выходного напряжения. Его свечение воспринимается фототранзистором, который посылает соответствующий электрический сигнал на схему управления генератора ключевого каскада.

Повысить качество стабилизации выходного напряжения позволяет последовательное дополнение к оптопаре стабилитрона, как показано на примере микросхемы TL431 на картинке ниже.

Для закрепления материала в памяти рекомендую посмотреть видеоролик владельца Паяльник TV, который хорошо объясняет информацию про импульсные блоки питания: принципы работы на примере конкретной модели.

Надеюсь, что моя статья поможет вам выполнить ремонт ИБП своими руками за 7 шагов, которые я изложил в другой статье.

Задавайте возникшие вопросы в разделе комментариев, высказывайте свое мнение. Его будет полезно знать другим людям.

Шаг 6. Проработка существующей схемы процесса «от» и «до»

Когда схема нарисована, нужно проверить, соблюдается ли логика и действительно ли по разработанной схеме можно сделать хоть что-то? Если это так, то с задачей мы справились. Но если схема получилась с ошибками и логика прорисовки нарушена, то это будет видно и получится внести изменения.

Сделать, в общем-то, это совсем не сложно. Нужно поставить себя на место того, кто будет читать разработанную схему и проанализировать, можно ли там что-то понять, если ты не знаешь суть происходящего. Часто рекомендуют представить, что мы не знаем вообще ничего и попробовать проработать схему с этой логикой.

Персонализация имеющихся функций

Завод-изготовитель предусмотрел сроки проведения регулярных технических осмотров, носящих обязательный характер. За их несоблюдение компания оставляет за собой возможность лишить автовладельца права на бесплатное сервисное обслуживание.

Наибольшей уязвимостью отличается блок комфорта, включающий множество логических схем. Его предназначение сводится к следующим функциям:

активация освещения в салоне;
регулировка работы автомобильной сигнализации;
включение обогрева заднего стекла;
автоматическая регулировка зеркал;
контроль электростеклоподъемников;
дистанционное управление замками.

Производитель предусмотрел возможность персональной настройки каждого элемента. Для этого блок управления электропакетом нужно перекодировать в авторизованном автомобильном центре. Используя официальное программное обеспечение, мастер добавит или уберет определенные функции. Если все сделано верно, через 20 минут после обращения за соответствующей услугой можно смело пользоваться «железным конем».

Согласно отзывам автолюбителей, автомобиль Лада Калина отличается электронной начинкой с повышенной чувствительностью к условиям эксплуатации. Агрессивный стиль вождения, незначительные повреждения приводят к сбоям в работе.

Как результат — необходимость посещения СТО для проведения замены устройства. Для этого осуществляется снятие блока управления, которое нужно проводить следующим образом:

выключить аккумулятор;
открутить шурупы со стороны водительского сиденья;
ключом-трещотки снять гайку;
пластмассовая заглушка выжимается до конца;
аккуратно выдвинуть сиденье;
снять сиденье путем демонтажа клемм;
снять накладной порожек.

Как устроен электронный блок управления ДВС

ЭБУ является электронной платой, которая размещается в корпусе из пластика или металла для надежной защиты контроллера. ECU может быть установлен в моторном отсеке или в салоне автомобиля (в области центральной панели со стороны водителя или пассажира). Место установки контроллера зачастую указано в руководстве по эксплуатации.

Электронная плата ЭБУ включает в себя микропроцессор и запоминающие устройства. Также блок управления имеет специальные внешние разъемы на своем корпусе. Обычно таких разъемов два, они представляют собой выведенные наружу корпуса элементы контроллера. Первый разъем позволяет осуществить подключение блока управления к бортовой сети автомашины. Вторым разъемом (диагностический разъем ЭБУ) становится место для подключения сканирующего устройства (сканера).

Электронный блок управления двигателем имеет на своей плате несколько типов памяти. Существует постоянная память, в которой содержатся базовые микропрограммы и записаны ключевые параметры для нормальной работы ДВС. На плате ЭБУ дополнительно присутствует оперативная память, которая позволяет блоку управления динамично обрабатывать поступающие данные от датчиков, а также кратковременно сохранять определенные результаты.

Программы ЭБУ разделяются на два типа модулей. Присутствует функциональный и контрольный модуль ПО блока управления двигателем. Функциональный модуль принимает и обрабатывает полученные данные, а также отсылает импульсы на исполняющие устройства. Контрольный модуль следит за тем, чтобы сигналы от датчиков находились в допустимых рамках применительно к заданным изначально параметрам. Если контрольный модуль фиксирует отклонения от прописанных параметров, но они еще находятся в допустимых пределах, тогда осуществляется коррекция. В случае серьезного сбоя контрольный модуль ЭБУ заблокирует двигатель.

Программное обеспечение ЭБУ поддается коррекции. Блок управления двигателем можно перепрошить, тем самым заменив штатную программу и внеся изменения в базовые настройки и параметры работы силового агрегата. Данный способ получил название чип-тюнинг бензинового или дизельного двигателя.

Необходимость системы ЭПХХ.

Езда автомобиля с применением принудительного холостого хода происходит крайне редко, в основном в гористой местности. По этому даже обещанные 2-3% практически не достижимая цель. Но предотвращение детонации двигателя это очень часто необходимо. Но для реализации предотвращения детонации при отключении зажигания не обязательно подключения всей схемы. Для этого достаточно просто подать питание на клапан при включении зажигания и снятие его при выключении.

Экономайзер принудительного холостого хода или ЭПХХ позволяет в значительной мере уменьшить выброс токсических веществ в атмосферу. Также он понижает потребление топлива.

ЭСУД что такое, расшифровка

ЭСУД – электронная система управления двигателем. Представляет собой комплект электронно-вычислительного оборудования, отвечающего за работу только двигателя или двигателя вместе с другими системами легковой машины. По сути это автомобильный бортовой компьютер.

Виды систем

ЭСУД делятся на два типа, имеющие свои преимущества и недостатки:

В первом случае, который часто называют английской аббревиатурой ECM (Engine Control Module), компьютер управляет только мотором.
Во втором, ECU (Electronic Control Unit), он отвечает за все системы машины: двигатель, подвеску и т. д.

С другой стороны, единый блок – менее безопасный вариант, чем «раздельные зоны ответственности» для разных систем. Его неисправность отразится на работе всех механизмов машины в то время как отдельные блоки работают независимо друг от друга. Например, тормозная система может сработать корректно при неисправности управления или двигателя.

Единый блок управления состоит из следующих элементов:

Моторно-трансмиссионный блок.
Блок контроля тормозной системы.
Центральный блок управления.
Синхронизационный блок.
Блок контроля кузова.
Блок контроля подвески.

Как теряют бизнес. Реальные истории от бизнес-консультанта. Промо

Поговорить о том, какие причины способствуют гибели существующего и часто даже успешного на определенном этапе бизнеса, я планировал давно, но все не доходили руки. Но недавно я услышал о банкротстве моего, теперь уже, клиента. Именно этот факт стал для меня неким толчком

Я осознал, что именно сейчас, в условиях кризиса очень важно понимать, почему бизнес может окончиться крахом и учиться избегать подобных ситуаций

Как известно, когда в экономике кризис, любой бизнес ослаблен. Если сравнивать с человеческим организмом, то кризис для экономики – как ослабление иммунитета. Когда человек здоров, то мелкие болезни проходят незамеченными. Организм сам справляется с проблемами, а в случае ослабления иммунитета, любая инфекция может привести к серьезным заболеваниям или даже стать фатальной.

Так происходит и в бизнесе. Если в период подъема экономики какие-то недостатки конкретного бизнеса сглаживаются, остаются незамеченными и даже не слишком мешают работать, то в периоды экономического спада они становятся теми самыми «тонкими местами», которые приводят к снижению прибыли, к определенным проблемам, а иногда даже к полному краху всего бизнеса.

Источники электричества

Источниками электрического тока в автомобиле являются аккумуляторная батарея (попростому — аккумулятор) и генератор. Аккумуляторная батарея (рис. 3.1) обеспечивает снабжение электрическим током его потребителей при неработающем двигателе, а также при его работе на небольших оборотах. Для ее размещения в моторном отсеке предназначена специальная металлическая полка, на которой она стационарно устанавливается.Аккумуляторная батареяРис. 3.1. Аккумуляторная батарея: 1 — положительная пластина; 2 — сепаратор; 3 — отрицательная пластина; 4 — корпус батареи; 5 — крышка секции батареи; 6 — пробка наливного отверстия; 7 — положительная выводная клемма; 8 — соединительный мостик; 9 — межэлементная перегородка; 10 — опорные пластины Как и любая батарея, аккумулятор имеет «плюс» и «минус» на соответствующих полюсах. Минусовой полюс соединен с кузовом автомобиля и обеспечивает, как говорят водители, «выход на массу». Плюсовой полюс соединен с элек- трической цепью автомобиля, по которой ток передается потребителям с помощью системы проводов. Аккумуляторная батарея состоит из шести отдельных аккумуляторов, которые находятся в одном корпусе и последовательно соединены между собой в единую электрическую сеть. В каждом аккумуляторе протекают электрохимические процессы, в результате которых получается ток напряжением 2 В. В общей сложности на полюсах аккумуляторной батареи образуется постоянный ток напряжением 12 В. Аккумуляторная батарея имеет маркировку установленного образца. Например, маркировку 6СТ-60А нужно понимать следующим образом:

6 — количество аккумуляторов в аккумуляторной батарее (для всех легковых автомобилей эта цифра неизменна);
СТ — тип аккумуляторной батареи (в данном случае — стартерная, позволяющая запускать двигатель с помощью мощного потребителя электроэнергии (стартера));
60 — емкость аккумуляторной батареи, которая измеряется в ампер-часах (в рассматриваемом примере — 60 А⋅ч);
А — обозначение материала, из которого изготовлен корпус аккумуляторной батареи (в рассматриваемом примере — полипропилен).

Чем больше мощности требуется для запуска двигателя, тем большей емкостью должна обладать аккумуляторная батарея. Для стандартных «Жигулей» использовались батареи емкостью 55 А⋅ч. А вот для запуска дизельных двигателей такого аккумулятора может не хватить — им необходимо хотя бы 60-65 А⋅ч. ПРИМЕЧАНИЕ Средний срок службы новой аккумуляторной батареи при стандартных условиях эксплуатации — 2-3 года. Обычный гарантийный срок производителя — 12 месяцев.

Генератор — это источник электрического тока, обеспечивающий им всех потребителей при работе двигателя на высоких и средних оборотах (рис. 3.2). Кроме того, функцией генератора является подзарядка аккумуляторной батареи (при работающем двигателе). Без генератора аккумулятор очень быстро разрядится. В электрическую цепь автомобиля генератор подключается параллельно аккумуляторной батарее (рис. 3.3). Следовательно, снабжать потребителей электрическим током и заряжать аккумулятор он будет только тогда, когда вырабатываемое им напряжение будет больше напряжения, выдаваемого аккумулятором. Это происходит тогда, когда мотор автомобиля работает на оборотах выше холостых: напряжение электрического тока, который производится генератором, напрямую зависит от скорости вращения ротора генератора, имеющего привод от двигателя.Генератор Рис. 3.2. Генератор Принципиальная электрическая схема генератора Рис. 3.3. Принципиальная электрическая схема генератора:1 — диоды выпрямительных блоков; 2 — обмотки статоров; 3 — обмотка возбуждения ротора; 4 — вывод клеммы; 5 — конденсатор; 6 — интегральный регулятор; 7 — вывод к клемме «Ш» Иногда напряжение вырабатываемого генератором электрического тока может быть больше чем необходимо. Для предотвращения такой ситуации в автомобиле используется специальный прибор — регулятор напряжения. Он функционирует в паре с генератором, ограничивая напряжение производимого им тока в районе 13,6-14,2 В. Регулятор напряжения может быть вмонтирован в генератор или располагаться в моторном отсеке отдельно. На панели приборов любого автомобиля обязательно имеется красная лампочка заряда аккумуляторной батареи. Она всегда загорается при включении зажигания и гаснет после запуска двигателя. Если же при работающем двигателе лампочка не погасла, это свидетельствует о проблемах в системе электропитания.
