Как подключить выключатель: используем схемы

Классификация оборудования

Для обеспечения стабильной работы электрооборудования могут использоваться следующие типы масляных выключателей:

  • Система с большой емкостью и маслом в ней — баковые.
  • Использующие диэлектрические элементы и небольшое количество масла — маломасляные.

Схема масляного выключателя имеет специальное устройство для гашения образованной дуги во время разрыва цепи. По принципу действия дугогасительных устройств подобное оборудование делится на следующие группы:

  • С использованием принудительного дутья рабочей среды. Подобное устройство имеет специальный гидравлический механизм для создания давления и подачи масла в месте разрыва цепи.
  • Магнитное гашение в масле проводится при использовании специальных электромагнитах элементов, которые создают поле, перемещающее дугу в узкие каналы для разрыва созданной цепи.
  • Масляный выключатель с автодутьем. Схема масляного выключателя данного типа предусматривает наличие специального элемента в системе, который осуществляет выделение энергии из образованной дуги для передвижения масла или газа в баке.

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

Техническое обслуживание масляных выключателей

После того как автоматический выключатель несколько раз прервал токи короткого замыкания или несколько раз токи нагрузки, контакты могут сгореть из-за искрения. Кроме того, диэлектрическое масло обугливается вблизи контактов, тем самым теряя часть своей диэлектрической прочности. Это приводит к снижению отключающей способности выключателя.

Поэтому для технического обслуживания масляного выключателя требуется проверка и замена контактов и масла. Рекомендуется проверять автоматический выключатель с периодичностью 3 или 6 месяцев. Согласно ISS 335-1963 масло в хорошем состоянии должно выдерживать 40 кВ в течение одной минуты в стандартной чашке для испытания масла с зазором 4 мм между сферическими электродами.

Фирмы-производители выключателей

Чем выше репутация производителя, тем соответственно лучше и качество выключателей

Поэтому выбирая выключатель для своего дома, квартиры, важно не проигнорировать этот момент. Конечно каждый покупатель ориентируется на свои финансовые возможности и уже по судя ним выбирает бренд

Благо выбора выключателей предостаточно. Начнем с лучших из них. Более подробно о всех популярных производителях розеток и выключателей премиум и эконом сегмента читайте в большой обзорной статье. Мы поможем выбрать лучшую модель для вашего дома.

Компания Legrand из Франции

Французский бренд на рынке с середины XIX века. Компания входит в пятерку лучших европейских производителей электрики, поскольку в производстве задействованы новейшие технологии.

Фирма Legrand

Корпус выключателей бренда Legrand выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации

В ассортименте этой продукции вы можете найти самые разные виды настенных выключателей. Есть как традиционные модели, так и устройства с творческой задумкой.

Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой.

Качественные корпуса всех приборов, вне зависимости от их стоимости, изготавливаются только из самозатухающего пластика. Таким образом устройство безопасно в эксплуатации. Legrand — новый подход в сфере дизайна, эти выключатели впишутся в любой интерьер вашего дома.

Шведская фирма АВВ

В конце прошлого века произошло слияние двух крупных шведских концернов. Так появилась эта фирма. В наше время это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество.

Фирма АВВ

Поскольку бренд предлагает простой монтаж, возможность выборочно собрать необходимые вариации модульных решений, из предлагаемых элементов, то стоимость изделий этой фирмы автоматически возрастает. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы. Такие, как: сталь, дерево или бронза.

У бренда АВВ есть свой ассортимент изделий , различный по внешнему виду. Reflex выполнен в виде фигур строгих геометрических форм, Impuls напротив, имеет мягкие закругленные линии.

Коллекции этого бренда отличаются от других, к примеру тем, что во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора.

Французский бренд Schneider Electric

Изначально, в XIX веке это была компания по производству вооружений. Позже освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий.

Фирма Schneider Electric.

Ассортимент продукции Schneider предлагает выключатели нескольких видов: со световой индикацией, проходные, с дистанционным управлением, с датчиками, и другие разнообразные вариации. Конечно все они отличаются высочайшим качеством.

Фирменное отличие продукции Schneider – наличие пружинных контактов из бронзы. Благодаря чему, исчезает необходимость использования дополнительного зажима, при этом качество контакта не теряется.

Дизайн французских выключателей отличается широким разнообразием. От классического стиля до смелого авангарда. Есть даже съемные разноцветные рамки горизонтального и вертикального типа. Коллекции бренда включают вертикального типа различных расцветок. Производной продукцией компании является Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.

Учитывая такое разнообразие функций и дизайнерского подхода выключателей от Schneider, вполне логично , что эти изделия отличаются высокой стоимостью даже в стандартных моделях.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Устройство и принцип действия масляных выключателей

Все масляные выключатели конструктивно состоят из:

  1. Силовой контактной группы. В неё входит подвижный (свеча) и неподвижный контакт (розетка), между которым и возникает дуга, гасящаяся в масле;
  2. Изоляторы, обеспечивающие надёжную изоляцию токопроводящих частей от корпуса, и друг от друга;
  3. Одного или трёх баков с трансформаторным маслом;
  4. Группы блок-контактов, выполняющих контролирующую и управляющую роль;
  5. Приводы к масляным выключателям, собраны на довольно мощной включающей катушке, называющейся соленоидом или катушкой соленоида. Отключающая катушка выполняет роль ударного механизма, сбивающего с защёлки включенное устройство выключателя. Также привод может быть ручной;
  6. Специальные отключающие пружины, размыкающие силовую часть при отключении, от которых зависит скорость расхождения контактов.

При подаче питания на катушку соленоида включения его массивный сердечник втягивается. Рычажный механизм приходит в движение и  направляет подвижные контакты к розеткам. Если механизм включения происходит вручную, то работу соленоида выполнит человек с помощью специального рычага в диэлектрических перчатках.

После вхождения свечей в розетку на 20–25 мм механизм масляного выключателя встаёт на защёлку. В ячейках, где установлены высоковольтные выключатели, должны быть изготовлены блокирующие устройства, которые не позволят механически выкатить из ячейки КРУ.

Изучение масленых выключателей, их конструкции и принцип работы

Требования, предъявляемые к выключателям:

1) надежное отключение любых токов в пределах номинальных значений;

2) быстродействие при отключении, т.е. гашение дуги в возможно меньший промежуток времени, что вызывается необходимостью сохранения устойчивости параллельной работы станций при КЗ;

3) пригодность для автоматического повторного включения после отключения электрической цепи защитой;

4) взрыво- и пожаробезопасность;

5) удобство обслуживания.

Для оперативного обслуживания надо, чтобы каждый выключатель или его привод имел хорошо видимый и безотказно работающий указатель положения («Включено», «Отключено»).

Если выключатель не имеет открытых контактов и его привод отделен стенкой от выключателя, то указатель должен быть и на выключателе, и на приводе.

Устройство выключателей различного типа

Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.

Клавишный

Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.

Прибор с двумя клавишами.

Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Основой такого выключателя служит кнопка. Существует два варианта такого прибора:

  1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
  2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.

Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.

Шнуровой (веревочный)

Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.

Устройство веревочного включателя.

Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

  • чтобы включить свет, надо один раз потянуть за шнур;
  • выключить – потянуть второй раз;
  • снова включить – третий раз и так по кругу.

Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.

Поворотный

Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.

Поворотный аппарат под «Ретро».

К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.

Внутреннее устройство диммера-выключателя.

Акустический

Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.

Акустический прибор для управления освещением.

Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.

Сенсорный

Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия

Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек

Сенсорный включатель.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

Обозначение типов выключателей на схеме

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Принцип работы трехбакового выключателя

Трехбаковый выключатель имеет несколько иной принцип работы, что связано с его использованием в сети с высоким напряжением. Масляный выключатель, который используется в сети с напряжением выше 35 кВ, в камере гашения дуги имеет специальный механизм, создающий дутье. Используемая дугогасительная система может состоять из нескольких режимов работы. Они позволяют увеличить скорость гашения дуги во время разведения контакта.

Для того чтобы обезопасить этот процесс, передающие электричество элементы помещают в специальный резервуар с маслом, при этом для каждой фазы используется отдельный бак. Также используются различные приводы масляных выключателей, позволяющие подавать рабочую жидкость в выбранном направлении. В системе имеется специальный элемент для контроля размера дуги, который представлен шунтом. После пропадания образованной дуги подача тока прекращается окончательно.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Виды и типы выключателей

Выключатели разделяются: по типу, виду, каждый тип имеет свои способы применения. И вот как раз в таблице ниже, мы видим их подразделение по степени защиты.

На данный момент широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

Степени защиты выключателей

Первая цифра показывает, что существует защищенность изделия от попадания в него посторонних предметов. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Второй цифрой обычно обозначается степень защищенности от влаги. Она имеет корреляционную зависимость: чем больше цифры – тем выше степень. Выключатели различаются по способу коммутации — могут быть с винтовыми или безвинтовыми зажимами. В случае с винтовыми зажимами, провода зажимаются между пластин при помощи винта. Однако есть один минус в данном соединение — со временем большая вероятность ослабления контакта, по-этому периодически приходится подкручивать винты. Безвинтовой зажим делает работу по монтажу значительно проще и за счет конструкции механизма, обеспечивается надежный контакт провода с токопроводящей арматурой.

Коммутаторы клавишного типа

Коммутаторы состоят из закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Клавишные коммутаторы, можно подразделить на две вариации:

Типы выключателей

  1. С использованием шарика который при нажатии на клавишу начинает двигаться по качающемуся коромыслу. Проходя ось, он перекатывается по плечу коромысла, тем самым передвигая механизм с контактами в другую противоположную сторону.
  2. Тип выключателя с использованием подпружинной рамки. Поскольку она имеет возможность качаться на своей оси, то тем самым разрывает либо создает электрический контакт.

Вне зависимости от типа устройств включение-выключение оборудования производится нажатием на клавишу. Такие коммутаторы, при правильной эксплуатации, характеризуются длительным сроком службы в пределах нескольких десятков лет. Да и стоимость их невелика. На рынке можно встретить конструкции разного вида: есть более легкие, есть более сложные — когда на одном основании закреплены две и более клавиш.

Коммутаторы шнурового типа

Такой вариант эпохи прошлого века идеально подходит для бра, настольных ламп и прочих светильников. Поскольку их основной особенностью является наличие прочного шнурка, который выходит из корпуса выключателя. Собственно включение-выключение данного предмета происходит именно за счет этого шнурка. Закрепленный на рычаге, он, в свою очередь, взаимодействует с двигающейся контактной колодкой. Отпуская шнурок, тем самым вы производите распрямление , закрепленной в корпусе пружины и колодка возвращается на прежнее место. Необычность данного типа проявляется в модификации — управления двумя и более лампочками. Они реагируют на количество натяжений шнурка.

При первом натяжении — включается один из осветительных блоков, при втором — следующий и так далее. Выключение происходит в обратном порядке.

Маломасляный тип оборудования

Выключатель масляный ВМП, или другими словами маломасляный, кроме рабочей жидкости для обеспечения изоляции элементов системы друг от друга, имеет специальные элементы, изготовленные из диэлектрических материалов. В данном случае масло используется только для образования газа. Каждый элемент системы, в котором происходит разрыв цепи, имеет отдельную камеру с дугогасительным устройством. При этом используется специальный привод в системе, который обеспечивает поперечное дутье.

Из-за небольшого количества масла во время выключенного состояния контакты находятся выше уровня используемого в камере масла, что повышает надежность разрыва электроснабжения. Из-за загрязнения рабочей среды она со временем может потерять свои основные диэлектрические свойства. Также при создании подобной системы конструкторы учли то, что со временем образуются продукты разложения. Для них специально создали маслоотделители.

Основные типы масляных выключателей

Конструкция масляных выключателей выполняется двух основных типов:

  1. Баковые. Обладают большим объёмом масла. Оснащены одним большим баком сразу для трёх контактов трёхфазного напряжения;
  2. Горшковые (маломасляные). С меньшим объёмом масла, но с дополнительной системой дугогашения и тремя раздельными баками. В них на каждой фазе присутствует отдельный металлический цилиндр, заполненный маслом, где происходит разрыв контактов и подавление электрической дуги.

Выключатели масляные баковые

Они рассчитаны на небольшие токи отключения.

Производятся однобаковыми конструкциями (три полюса находятся в одном баке) при рабочем напряжении до 20 кВ, а при на напряжение выше 35кВ — трехбаковыми (каждая из фаз расположена отдельном баке) с персональными или групповыми приводами включения.

Выключатели баковые снабжаются электромагнитными или воздушными пневмоприводами.

Масляные баковые выключатели, выпускаемые на напряжение больше 35кВ, имеют встроенные вовнутрь трансформаторы тока.

Баковые выключатели на рабочее напряжение 110 кВ и выше оборудованы ёмкостными трансформаторами напряжения.

Маломасляные выключатели

В них масло служит как дугогасящая среда, а изолирование токоведущих деталей и дугогасительного аппарата касательно замыкания на землю осуществляется через твердый изоляционный материал (керамику, текстолит, и различные эпоксидные смолы).

Это масляный выключатель ВМП или ВМГ типа.

Он обладает меньшими габаритами, массой, меньшей взрывоопасностью и пожароопасностью.

Масляные выключатели по своей конструкции бывают двух видов движения контактной группы:

  1. дугогасительные камеры снизу (движение подвижного контакта выполняется сверху вниз);
  2. дугогасительные камеры сверху (перемещение подвижного контакта происходит наоборот снизу вверх). Этот вид более перспективен в отношении улучшения отключающей возможности.

Выключатель может быть оборудован встроенным внутрь механизмом защиты и управления.

Это такие реле, как:

  1. максимального тока моментального действия;
  2. выдержки времени;
  3. реле минимального напряжения (для защиты электрооборудования от работы на не номинальном напряжении);
  4. электромагниты отключения;
  5. вспомогательные блок-контакты.

Выключатель маломасляный для наружной установки состоит из трех основных ключевых частей:

  • дугогасительное устройство, которое помещено в фарфоровую оболочку;
  • фарфоровые опорные колонки;
  • основания, то есть рамы.

Изоляционный цилиндр, охватывает дугогасительное устройство чем и выполняет защитную функцию. Главная его защитная цель — это фарфоровая оболочка, чтобы во время большого давления, которые возникают в момент отключения масляника, она попросту не разорвалась.

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

Различные типы выключателей

Дальше мы рассмотрим различные типы выключателей. Помимо обычных всем нам привычных выключателей существует и другие типы выключателей, которые не так популярны, но при этом имеют свои особенности и преимущества. Давайте же рассмотрим некоторые из них.

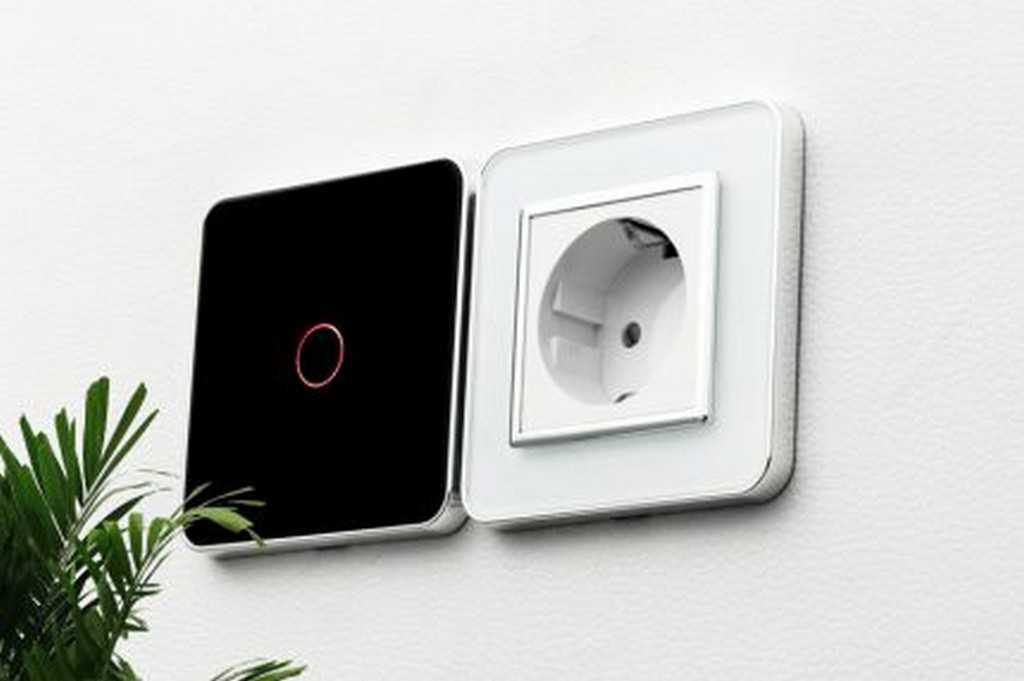

Инновационные сенсорные выключатели

Активация этих выключателей производится способом легкого касания специальной чувствительной сенсорной панели, расположенной на внешней стороне прибора. Таким образом панель работает в системе кнопки либо ключа. Его конструкция включает в себя электронную схему, работающую на полупроводниках чувствительного элемента и собственного коммутатора. При прикосновении к панели. Происходит тактильный контакт и сенсорный элемент отдает сигнал электронной схеме. Еще сенсорные включатели могут оснащаться дополнительными датчиками и реагировать на их сигналы или работать дистанционно.

Сенсорные выключатели

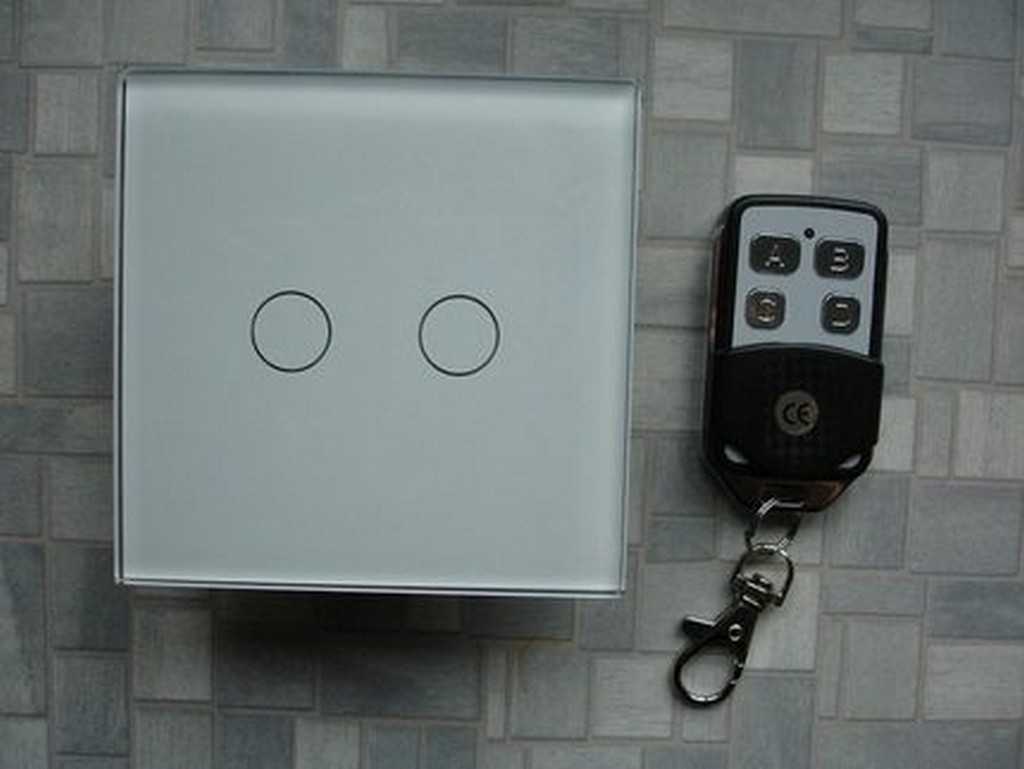

Дистанционные выключатели

Данные коммутаторы могут управлять светильником на расстоянии. С помощью специального пульта по радиоканалу передается команда на осветительный прибор. Включатель в этом случае является приемником, оборудованным коммутационными контактами, врезающихся в питающий провод светильника.

Дистанционные выключатели

К такому типу включателя прилагается пульт. Зачастую он выглядит, как обычный брелок. Дальность его действия во многом зависит от материала, из которого пульт изготовлен, но обычно это расстояние 20-25 м. Пульт работает от питания, которое зависит от батареек. В такой схеме задействованы микропроцессорные контролеры. Они дают возможность для дополнительных функций: установка таймера, регулирование интенсивности света и т.д.

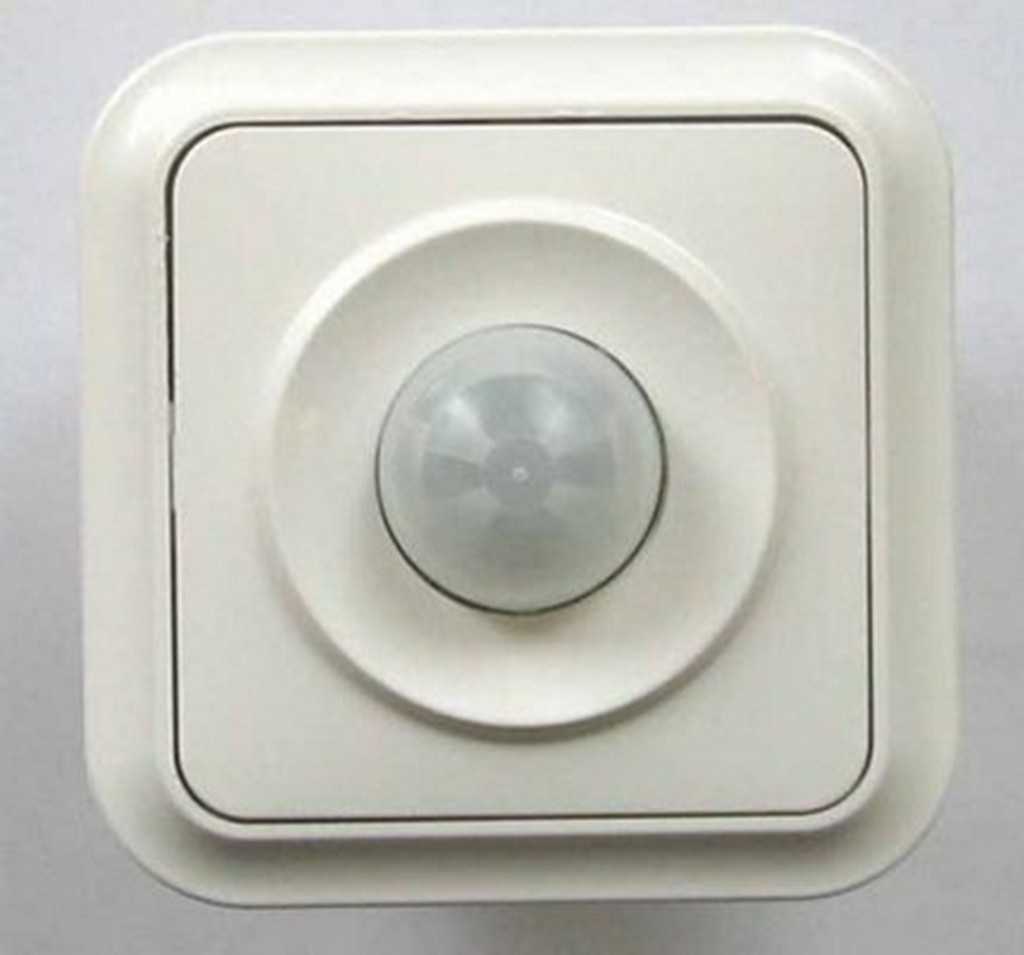

Включатели со встроенными датчиками

Эти специальные датчики имеют детекторы, умеющие определять уровень движения окружающей среды. Точнее — отсутствие или наличие довольно крупного объекта в зоне воздействия, а так же интенсивность освещения.

Включатели со встроенными датчиками

Сигналы от датчика поступают к контроллеру, анализирующему их. Когда зафиксируются определенные заранее параметры, отправляется сигнал исполнительному органу. После этого происходит замыкание-размыкание контактов цепи. Так включатель срабатывает только после того, как уловит движение объекта в зоне досягаемости. Устройство значительно экономит электроэнергию, и довольно просто в эксплуатации.

Проходные или перекидные включатели

Это разновидность клавишных моделей. В отличие от проходных коммутаторов, они не размыкают/замыкают контакты, а просто переключают их. То есть загорается или гаснет одна из подключенных к данному выключателю ламп. Перекидные выключатели нужны для того, чтобы с их помощью управлять подключением света в нескольких комнатах одновременно. Они могут быть удалены друг от друга, главное что к таким устройствам можно подсоединить не только один, но и несколько осветительных приборов.

Заключение

Какие бывают виды и типы выключателей, чем они отличаются между собой, их устройство и лучшие фирмы производители — с ответом на эти вопросы вы уже ознакомились. Теперь осталось сделать выбор. Современные типы выключателей — механизм сложный, но при этом удобный в быту. Вашему выбору предлагаются устройства разного дизайна и разной степени экономии с подробным описание как ими пользоваться и что при этом нужно учесть. Высокотехнологичные модели простые и сложные, с экономией электроэнергии , оснащенные датчиками движения и освещенности. Ассортимент дизайна достаточно разнообразен, легко выбрать свою модель, подходящую под ваши условия эксплуатации.
