Почему не работает вентилятор печки «Рено Мегана» 2 (3)

Несмотря на то что автомобили зарубежного производства оснащаются современным оборудованием, полностью избежать поломок не удаётся. Так, у некоторых автомобилей марки «Рено» 2 (3) довольно распространённой проблемой является выход из строя вентилятора печки. Чтобы понять, с чем связана неполадка, вначале стоит рассмотреть, как она может проявляться.

Симптоматика поломок

О том, что в работе вентилятора возникли неисправности, свидетельствуют следующие признаки:

• работа вентилятора на низких оборотах;
• постепенный выход из строя скоростей;
• в салоне автомобиля ощущается запах электропроводки;
• печка запускается с затруднениями (после механического воздействия на нижнюю часть торпеды справа возле педали газа);
• полная остановка электромотора.

В последнем случае ремонт отопителя неизбежен. Однако для того чтобы быть уверенным, что проблема кроется именно в вентиляторе печки, нужно знать о диагностировании рассматриваемого узла несколько больше.

Диагностика поломок

Чтобы определить неисправность, следует придерживаться простой методики.

1. Если при повороте регулятора отопителя неслышно работающего моторчика, то первое, что следует проверить, это предохранитель. Расположен этот элемент в блоке предохранителей с левой стороны возле торпеды и рассчитан на ток в 30 А. В случае перегорания плавкой вставки, нужно выяснить причину.

   В блоке предохранителей за работоспособность цепи вентилятора отопления отвечает элемент С номиналом в 30 А

2. Если нарушена работоспособность электромотора на какой-то скорости, понадобится мультиметр, с помощью которого удастся определить, какой резистор перегорел. После этого можно заменить элемент либо полностью поменять блок сопротивлений. Если резисторы находятся в исправном состоянии, то, вероятнее всего, виновником является переключатель управления вентилятором, который подлежит замене.

   Если вентилятор не работает на какой-то из скоростей, то причиной может быть выход из строя сответствующего резистора
3. Когда было определено, что предохранитель цел, но моторчик при этом не вращается, нужно проверить именно вентилятор. Для этого узел следует подсоединить напрямую к аккумулятору. Подобраться к моторчику можно только после подъёма бардачка над передней панелью. Затем разъем питания разъединяют, на провод чёрно-синего цвета подают плюс от АКБ, минус соединяют с другим контактом. При таком способе подключения исправный вентилятор будет функционировать на максимальных оборотах. Если признаков работы нет, двигатель придётся заменить.

   При соединении электромотора отопителя напрямую к АКБ и его работе с максимальными оборотами, можно судить об исправности узла

Помимо неполадок самого мотора, с отопителем салона возможны и другие проблемы, при которых снижается эффективность работы системы. Причин тому может быть несколько, например, низкий уровень антифриза в системе охлаждения, поломка заслонок, что приводит к нарушению нормального притока воздуха.

Контроль масла в Мегане

Для мониторинга уровня давления в моторе имеется специальный датчик давления масла. Он интегрирован в масляную магистраль агрегата. Внутри этого контроллера присутствует мембрана, которая проявляет чувствительность к изменению параметров смазки. При низком давлении датчик давления масла сигнализирует водителю о такой ситуации посредством лампы, которая начинает светиться на приборной панели Рено Меган 2. При включении зажигания лампа сразу приходит в активное состояние. После пуска исправного двигателя спустя несколько секунд она гаснет.

При воздействии давления смазки на мембрану датчика происходит замыкание контактов, в результате чего лампа прекращает свое свечение. Если нагнетание превысило требуемый уровень, то лампа также начинает светиться, потому что мембрана в данном случае снова подвергается прогибу.

То есть, указанный датчик давления масла способен реагировать как на низкий, так и на высокий уровень давления. Иногда имеют место ситуации, при которых лампа загорается при неисправном датчике. В моторе Рено Меган 2 датчик располагается на блоке цилиндров по близости от масляного фильтра. Перед сменой датчика потребуется произвести проверку его функционирования.

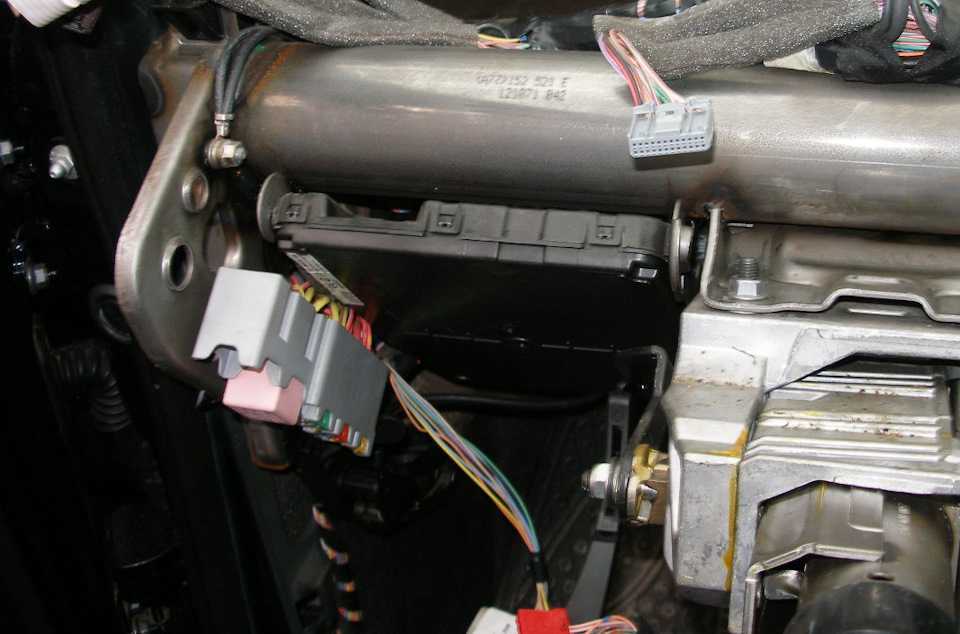

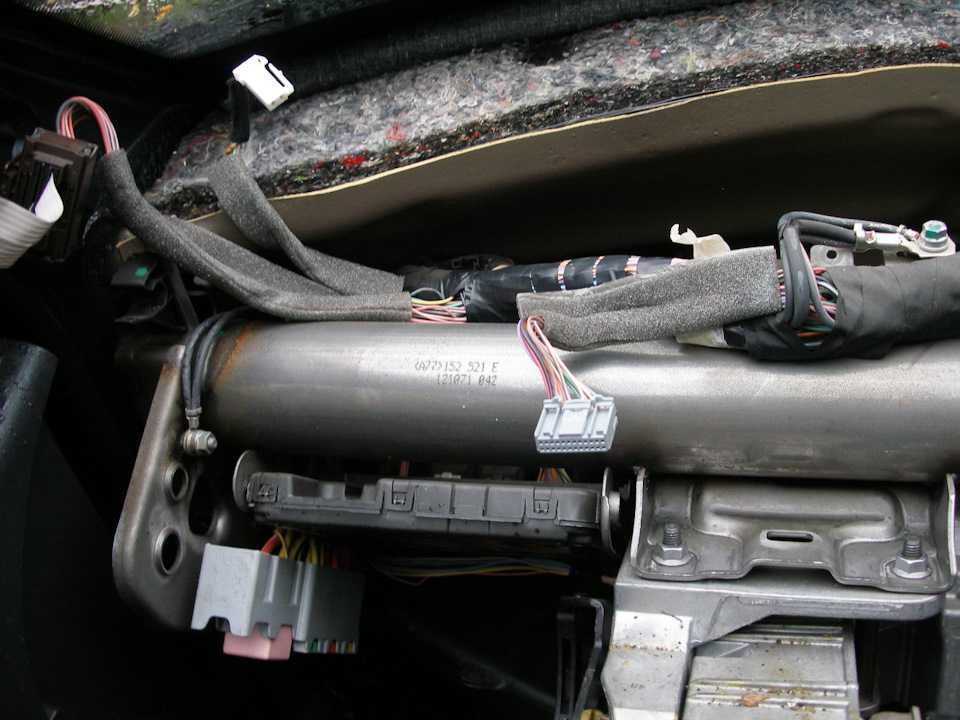

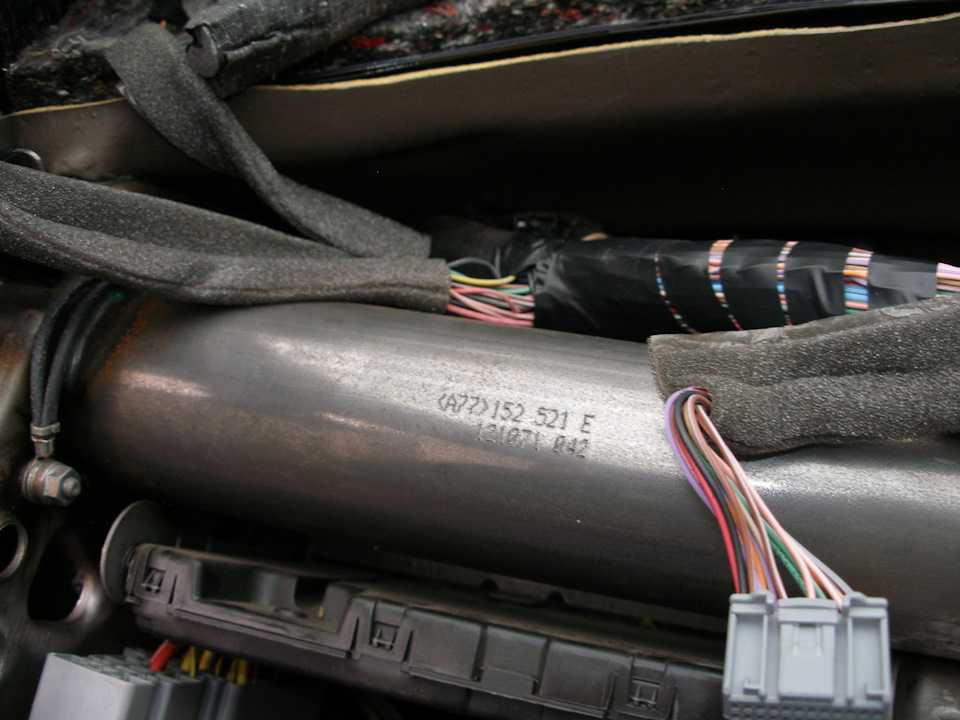

Как снять блок комфорта, чтобы добраться до концевиков сцепления

Подскажите, пожалуйста, как снять блок комфорта (чёрную плоскую коробку).Когда разбирал пластик и снимал само торпедо, я его фотал-фотал, но так и не нафотал.Щаз торпедо установлено, на улице холодно, страшно за пластик.Не могу добраться до выключателей сцепления, этот блок мешает.Может, кто помнит куда его тянуть.По имеющимся фото, вроде на себя (в сторону салона) и вниз?

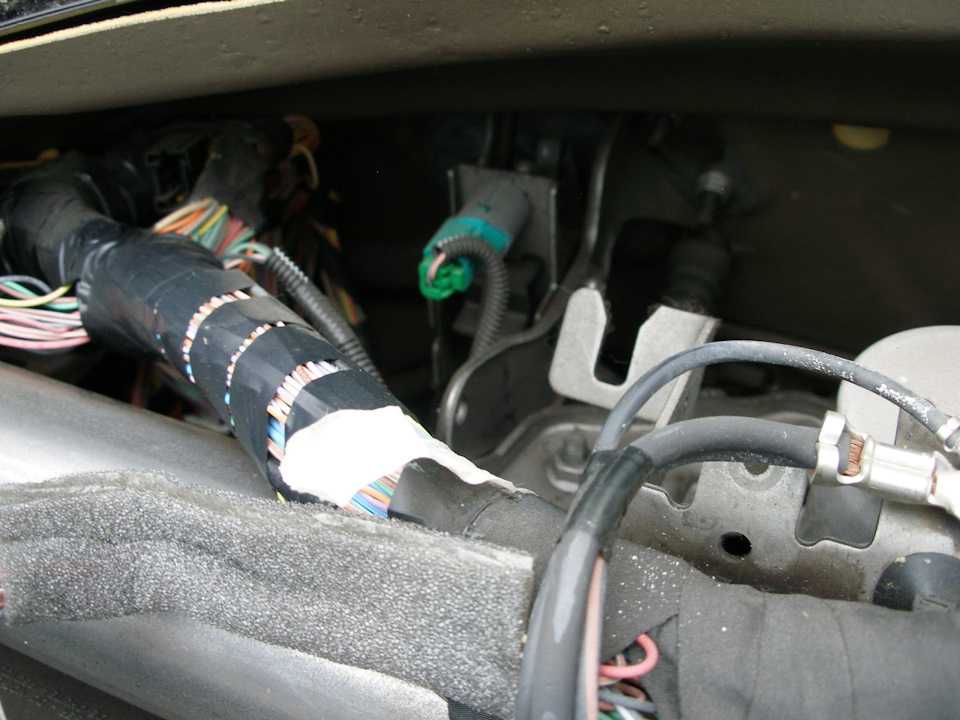

UPDATE 1Спасибо всем откликнувшимся. Добрался до концевиков сцепления.Честно говоря, так и не понял, как можно добраться до верхнего (артикул 8200168239) без снятия этого блока комфорта, ну или без снятия торпедо. Может руку и засунешь сквозь провода и основание торпедо, но манипуляции проводить — не знаю…До нижнего 8200168240 в принципе нормально добираться и манипулировать, если лежишь на правой лопатке с башкой у педалей.

1. снять боковую пластиковую накладку на торпедо со стороны дверных петлей («треугольник»);2. снять верхнюю боковую накладку, уходящую к порогу;3. открыть левую крышку нижней пластиковой панели, открутить 3 винта, на правой части панели внизу ещё 1 винт. сдёрнуть защёлки из пазовТакже аккуратно вынуть пластиковый блок с кнопками регулировки света фар и салона, отсоединить штекерОтсоединить штекер от блока предохранителей.

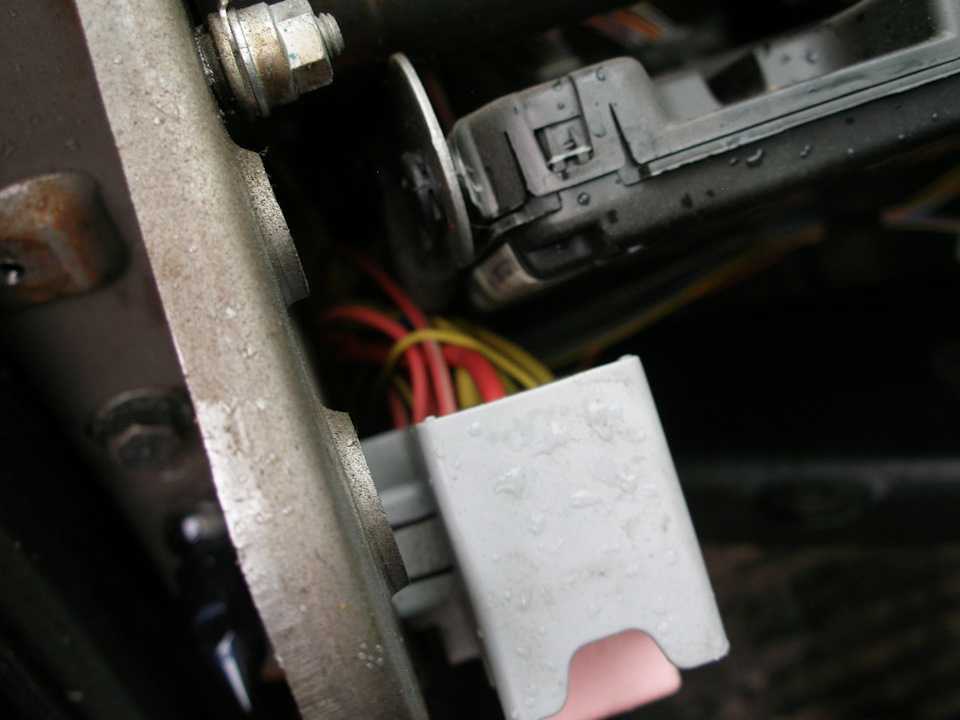

4. извлечь слева блок с реле и предохранителями из держателей. Начать с верха блока — поддеть верхнюю защёлку самого блока и вывести её из зацепления, низ блока толкнуть в сторону салона5. снять воздуховод под рулём6. «разблокировать» положение руля — отвести рычажок регулировки положения рулевой колонки, чтобы не мешался.

7. отвинтить винт по центру самой черной коробочки8. вывести из пазов держатели (чёрные кружки с резьбой на самой чёрной коробочке). У меня получилось грубо, ибо справа давить и манипулировать мешает «труба»9. отсоединить штекерыих 5Мне хватило отсоединить 42 нижних — по центру сверху нащупываем пластиковый язычок, давим его в сторону проводов (к центру фишки) и тянем саму фишку вверх (перпендикулярно)2 верхних — нащупываем дугу, которая прищёлкивает штекер, под ней нащупываем «кнопку», которая блокирует самопереход дуги из вертикального в горизонтальное положение. Давим кнопку вниз и одновременно перемещаем дугу над «кнопкой» от проводов.5-й — понял, что там непросто, может ногтей не хватить, куда там жать, или даже отвертка для отжатия какого-нибудь язычка на этом штекере. Снимать не стал.Черная коробочка приспустилась, «толстые» косы проводов к этому блоку больше не мешают.Везде дотянулся, и всё снял.

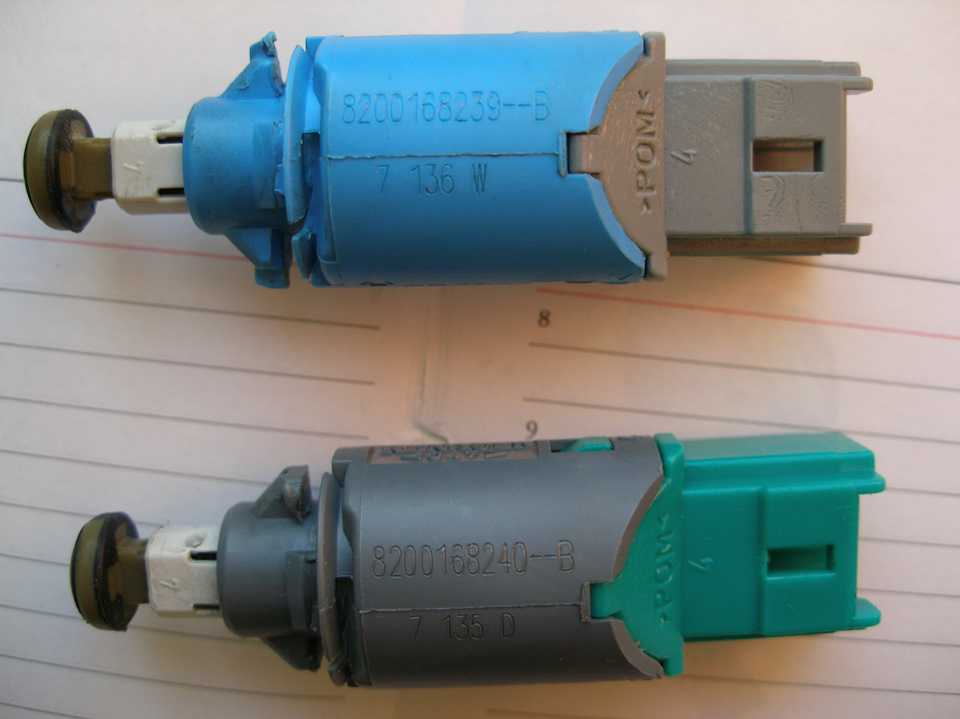

Сами концевики, как известно, снимаются из посадочных мест поворотом на 1/4 поворота влево (против часовой стрелки) и вынимаются из посадочного места.На штекере прижимаем «язычки» по центру фишки и тянем из концевика.

А вот по нижнему арт. 8200168240 есть аналог Renault арт. 253250007R. Только он позиционируется как на 3-й меган. Не знаю, может кто уже брал такой?»

Источник

Датчик (концевик) положения педали тормоза рено меган 2

Выключатель сигнала торможения на автомобиле Рено Меган 2 установлен под панелью приборов на кронштейне педали тормоза. Он служит для включения сигналов торможения при нажатии педали тормоза. Также сигнал о нажатой педали тормоза используется системой управления двигателем.

Выключатель объединен в один узел с датчиком положения педали тормоза. При утопленном штоке выключателя (педаль тормоза отпущена) контакты выключателя разомкнуты, а датчика – замкнуты. При выдвинутом штоке (педаль тормоза нажата) контакты выключателя замкнуты, а датчика – разомкнуты.

Если все сигналы торможения перестали включаться при нажатии педали тормоза, это может быть связано с выходом из строя предохранителя цепи сигналов торможения в блоке реле и предохранителей расположенном в салоне.

Каталожный Renault номер датчика положения педали тормоза Рено Меган 2 – 8200168238

Для выполнения операции нам потребуется мультиметр.

1. Поворачиваем выключатель сигнала торможения на четверть оборота против часовой стрелки и извлекаем его из кронштейна.

1. Нажимаем фиксатор и отсоединяем от выключателя колодку жгута проводов.
2. Подсоединяем мультиметр в режиме омметра к выводам выключателя. Цепь 1 – 2 должна быть замкнута (значение сопротивление близко к нулю), цепь 3 – 4 разомкнута (значение сопротивления должно стремиться к бесконечности).

1. Нажимаем кнопку выключателя, цепь 1 – 2 должна разомкнуться (значение сопротивления должно стремиться к бесконечности), а цепь 3 – 4 замкнуться (значение сопротивления близко к нулю). В противном случае выключатель необходимо заменить.
2. Устанавливаем выключатель в обратной последовательности.
3. Проверяем работу выключателя. Сигналы торможения должны загораться при выборе свободного хода педали тормоза, т.е. до начала непосредственного торможения.
4. Если сигналы торможения горят постоянно или загораются слишком поздно, выключатель необходимо отрегулировать. Для этого извлекаем выключатель из кронштейна.
5. Если сигналы торможения горят постоянно, утапливаем шток выключателя, надавив на него (при этом должен быть слышен щелчок).
6. Если сигналы торможения загораются слишком поздно, шток выключателя надо вытянуть на один или несколько щелчков из корпуса выключателя.

Замечание: Если выключатель не удается отрегулировать (шток не фиксируется в необходимом положении), его следует заменить.

1. Устанавливаем выключатель и проверяем его работу, при необходимости повторяем регулировку.

Далее выкладываю электрические схемы  соединения выключателя стоп-сигнала  для автомобиля Рено Меган 2 без ESP (схема№1) и с ESP(схема№2).

Спасибо за внимание! Надеюсь данная информация оказалось полезной для Вас!!!

Расшифровка индикаторов приборной панели renault logan 2 поколение

На автомобилях Logan (2 поколение) с 2022 по 2022 год выпуска используется единая приборная панель, информирующая или предупреждающая водителя визуальными графическими индикаторами. Их расшифровка представлена в таблице.

 •  Некоторые значки комбинации приборов, представленные здесь, могут отличаться для данного кузова в зависимости от года его выпуска.

 •  Если вопрос относительно работы, какого либо индикатора остался нераскрытым, стоит учесть, что сигнал зеленого цвета обычно всегда указывает на исправность и нормальную функцию системы, при котором водитель может продолжать движение.

 •  При обнаружении на приборке индикатора красного или желтого цвета, можно условно считать, что один из элементов системы автомобиля функционирует неправильно, обычно красным оповещаются проблемы, с которыми лучше не продолжать дальнейшее движение авто.

Выхлопная система

• Сильно подвергается коррозии выхлопная труба.
• Малый ресурс катализатора. В большинстве случаев он должен служить не менее 150 тысяч, а на Мегане 2 едва 100 тысяч способен. Это еще одно слабое место Рено Меган.

Достаточно частая неисправность в Меган 2 является подгорание минусовой клеммы питания задних фар. Как результат появляется «цветомузыка» когда нажимаешь на педаль тормоза или включаешь повороты. Поможет только замена разъема (чистка контактов временно решить проблему).

Как видим список неисправностей Рено Меган 2 приличный, но не все они серьезные, поэтому если о них знать, то можно подготовится заранее. Плюс естественно все не так и печально как пожжет показаться на первый взгляд, посмотрев на все эти грядущие поломки, ведь вероятность того что именно данный набор ждут одного владельца ничтожно мала, хотя 5-6 слабых мест по любому да вылезет.

Во время своей конвейерной жизни второе поколение Megane радовал своих покупателей ярким дизайном, высоким комфортом и безопасностью. Автомобиль даже по современным меркам не выглядит устаревшим, благодаря его делает довольно привлекательной покупкой.

Что же можно сказать о надежности модели?

Ведь ходит немало слухов о французских автомобилях, которые связаны с их невысокой надежностью и ремонтопригодностью. Однако, в случае с этой моделью дела на самом деле обстоят далеко не так уж и плохо. Итак, обо всем поподробнее и по порядку.

Если Вы уже являетесь владельцем Рено Меган 2 — предлагаем бесплатно скачать руководство по самостоятельному ремонту Megan 2, а если Вы только собираетесь обзавестись французом, то прочитав данную статью и вы узнаете нюансы и особенности, на которые следует обратить внимание при покупке «бэушного» Renault Megane 2

Причины тугой педали

О качестве функционирования тормозной системы чаще всего говорят те ее внешние элементы, с которыми взаимодействует водитель во время езды. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем. В целом, бывает твердая педаль тормоза, мягкая или средняя. Причин для каждой есть несколько.

Слишком жесткая педаль тормоза не всегда является таковой по ряду стандартных и привычных причин. Проблема может заключаться и в особенностях конкретной модели. Иногда случаются ситуации, когда твердая педаль тормоза является банальной особенностью определенного производителя. Тот же большой ход педали тормоза также свойственный некоторым его типам. Когда не возвращается педаль тормоза это огромная проблема.

Если педаль тормоза дубовая, то есть довольно туго нажимается, то здесь есть два варианта – либо навестить автосервис, либо попытаться решить проблему собственноручно, что представляет собой немалый риск. В общем, здесь нужно немедленное решение, так как езда с ней очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:

• Неполадки с концевиком усилителя вакуумного типа. В таком случае необходимо его заменить и дело в шляпе;
• В том же вакуумном усилителе есть специальный клапан обратного действия. Он может начать заедать или же прекратить срабатывать, но простой его замены будет достаточно, чтобы возвратить все на свои места;
• Также производитель устанавливает специальный воздушный фильтр в вышеупомянутой части системы, предназначенный для предотвращения попадания различный сторонних элементов в механизм системы торможения. Если он засоряется, то жесткая педаль тормоза это то, с чем получит возможность познакомиться водитель. В таком случае фильтр следует заменить;
• Так как в структуру усилителя входит специальный клапан, то появляется риск возникновения новой “радости” – заедание корпуса этого клапана. Именно этот случай довольно серьезный, поэтому здесь уже необходима полная замена;
• Его диафрагма также может стать проблемной. Она может обзавестись прорывом или трещинами по разным причинам, но независимо от типа ее поломки, также требуется полная замена усилителя;
• Еще одной распространенной причиной того, что водителю свободный ход педали тормоза его машины снится во снах, является утечка топлива непосредственно в камеру данного элемента. Такое может происходить из-за поломки вышеупомянутого обратного клапана, что требует не только его замены, но и усилителя в целом;

• Шланг, соединяющий впускной коллектор и усилитель, во время эксплуатации автомобиля постепенно изнашивается. Это «лечится» заменой шланга. Также он может ослабляться на штуцере по разным причинам, одной из которых вполне может выступать хомут. Здесь уже поможет либо подтяжка самого хомута, либо его полная замена. Сами шланги могут запросто деформироваться во время суровых морозов из-за разницы температур, ведь во время езды механизмы автомобиля нагреваются до достаточно высоких градусов. В таком случае, тугая педаль тормоза является только одним из вариантов возможных неполадок;
• И последняя причина – все из-за некачественной тормозной жидкости и через частое попадание сторонних жидкостей в цилиндры, что приводит к постепенному уничтожению их уплотнительных колец. Уже в этой ситуации без ремонта самих цилиндров и замены плохой жидкости на качественную – не обойтись, иначе ситуация будет только усугубляться.

Все вышеперечисленное в первую очередь свидетельствует о том, что только в случае плохого ухода за автомобилем появляются самые разные неприятные ситуации. К примеру, необходимо регулярно проверять, насколько хорошо выполняет свою работу вакуумный усилитель.

Для проведения такой диагностики существует ряд способов:

• Первый способ заключается в том, чтобы включить двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема заключается в шланге или усилителе. Потом следует остановить работу мотора, дать ему постоять несколько минут, а потом вновь проверить работу системы и проследить за этим процессом от “А” до “Я”. Если после такой процедуры системе торможения явно не хватает “легкости” во время ее отклика, то виноват, скорее всего, клапан усилителя;
• Второй же способ заключается в нажимании при неработающем двигателе, с целью снять нагнетание и полностью разрядить систему тормозов. Потом нужно включить мотор, не отпуская педаль. Когда усилитель находится в полноценном рабочем состоянии, то все хорошо. В противном случае следует проверить работоспособность его деталей.

Проверка износа элементов тормозной системы

Перед продолжительной поездкой или просто в ходе перестановки колес не лишним будет визуально проверить целостность колодок Рено Меган 2, а также дисков системы.

Для работы понадобятся баллонный ключ, отвертка и линейка. Процедура выполняется следующим образом:

• Рено Меган зафиксировать домкратом, а также упорами.
• Снять колеса.

Исследовать мобильность поршней и направляющих тормозной системы. Если она не шевелится, значит, клинит либо поршень, либо направляющие.

• Далее нужно поднять подвижную скобу, снять все колодки.
• После замерить накладку. Если показатель меньше минимума, нужно выполнить замену колодок.

Если и толщина диска Megane меньше допустимой, он также подлежит замене.

Теперь нужно осмотреть перемычки охлаждающих каналов дисков. Если в них найдутся трещины или другие повреждения, диски требуется обновить.

• Чтобы проверить задние колодки, нужно поднять скобу и снять их все.
• Затем замерить толщину накладки. Если показатель меньше минимального, нужно выполнить обновление тормозных колодок.
• Если и толщина диска меньше допустимой, он также подлежит обновлению.
• Пределы допустимой толщины деталей Renault Megane II (указаны в мм.)

В списке будет перечислено о каком элементе речь, толщина нового, минимально допустимая толщина (все данные в мм):

• передний тормозной диск диаметром 260 — 22 — 19,8
• передние колодки — 18 — 6
• задний томозной диск 240 — 8 — 6,5
• задние накладки 18 — 6.

Периодичность замены

Уровень в бачке тормоза/сцепления Renault Megan будет постоянно снижаться, поэтому водителю надо следить за ним. Чем сильнее изнашиваются башмаки, тем больше и быстрее масло начнет уходить. Рекомендуется менять жидкость через 1,5–2 года эксплуатации транспортного средства.

Регламент Рено указывает на срок 90 тыс. километров пробега машины или 6 лет эксплуатации. Однако не стоит так надеяться на качество жидкости, залитой на заводе. В суровых российских условиях эксплуатации, она быстро потеряет свои полезные свойства. Крайний срок замены — два года, больше лучше не ждать.

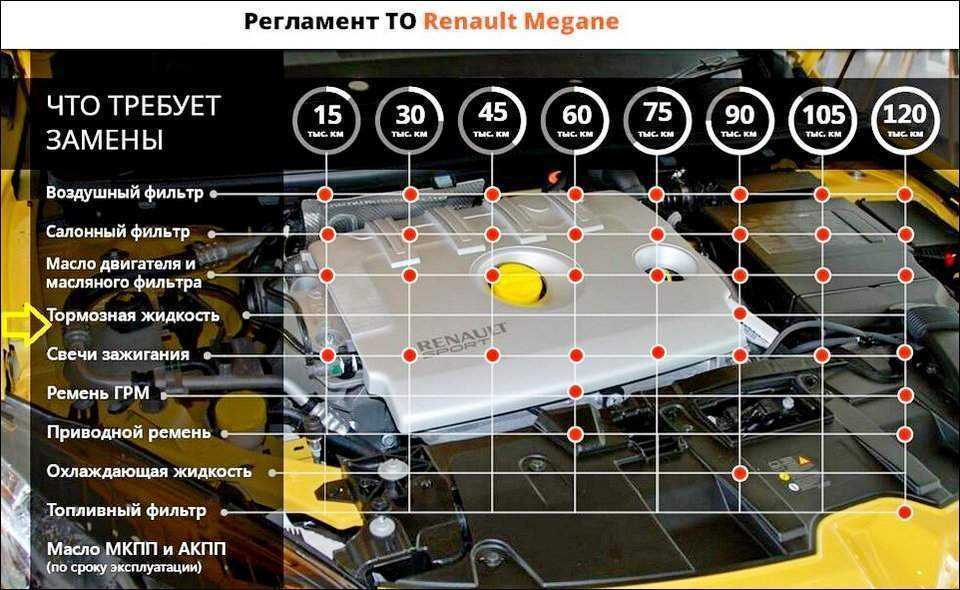

Регламент обслуживания Рено Меган

Как диагностировать неисправность?

Если во время поворота рулевого колеса в вашем Меган Меган 2 слышится потрескивание в районе подрулевых переключателей или индикатор на приборной панели высвечивает ошибку касаемо подушки безопасности «Check AirBag», то это сигнализирует о выходе из строя шлейфа, который подлежит обязательной замене. При неисправности он заменяется целиком (в рыночной сети для модели Меган Меган 2 представлен именно в таком виде). Если приходит в негодность только лента с нанесенными медными дорожками, то ее, возможно, купить отдельно и в последующем заменить. В данной статье мы расскажем как происходит замена подрулевого шлейфа.

Как вариант, аналогичную ленту можно применить от принтера, предварительно приняв меры по ее укорачиванию до требуемой длины. Для полного диагностирования причин, повлекших неисправность, следует произвести демонтаж:

• подушки «AirBag»;
• рулевого колеса;
• шлейфа.

Указанные манипуляции осуществляются на автомобиле Renault Megane 2 только с отключенными клеммами от батареи.

Последовательность выполнения замены

1. 1. Замена подрулевого шлейфа осуществляется следующим образом: выставляем передние колеса под нулевым градусом вдоль продольной оси и не блокируем рулевое колесо (обеспечиваем его свободный люфт). Приступаем к снятию верхнего и нижнего кожухов на рулевой колонке. Эти детали закреплены тремя винтами, которые выкручиваются с помощью «Torx — ключей» с размером «20». Винты имеют разную резьбовую навивку: крупная — у боковых саморезов, мелкая — у средних. Съем верхнего кожуха выполняем путем поддевания его отверткой и подтягивания вверх. После демонтажа можно увидеть, что он крепится посредством четырех защелок. В аналогичном порядке снимаем кожух с нижней стороны колонки.

1. Завершив демонтаж кожухов на Renault Megane 2, обеспечиваем доступ к технологическому отверстию сзади. В него вставляем отвертку (лучше с крестообразным профилем) и надавливаем на пружинную защелку. Выполнение этой манипуляции позволяет снять подушку путем подтягивания ее вверх. Здесь следует проявить аккуратность – не сильно дергать за подушку, чтобы не повредить провода к механизму срабатывания пиропатрона.
2. Далее требуется отсоединить разъемы электропроводки «airbag»: сначала сами фиксаторы, а затем провода. Перед манипуляцией убеждаемся, что клеммы с аккумулятора сняты. Благодаря разноплановой цветовой гамме проводки подушки исключена возможность перепутать разъемы («синий — с синим, зеленый — с зеленым»). Затем отсоединяем оставшиеся разъемы.
3. Снимаем винт крепления рулевого колеса (также «торксом»). Здесь важным аспектом является отсутствие блокировки руля в момент демонтажа. В противном случае имеется риск повреждения блокиратора, что в последующем сделает невозможной блокировку колес при необходимости такового действия. Руль в Меган Меган 2 демонтирован.
4. После демонтажа руля аккуратно снимаем медиа-джойстик. Сначала выкручиваем крепящий его винт, а затем сдвигаем конструкцию вверх.
5. Подрулевой шлейф снимаем аналогичным ключом, но типоразмером на «20», надавливая на него для постепенного разжимания системы хомутов.
6. После отсоединения крепежа проводки извлекаем подрулевой шлейф, поддев его отверткой.

Неисправность включателя стоп-сигнала

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше
