Замена переднего сальника коленвала

Передний уплотнитель коленвала находится на крышке двигателя или корпусе маслонасоса. Чаще течет именно он. Встречаются моторы, крышка которых представляет собой одно целое с маслонасосом.

На двигателях иномарок прокладка коленчатого вала закрыта шкивами ГРМ, генератора. Их нужно снять. Старые жигулевские двигатели устроены проще, там цепь ГРМ находится внутри картера, надо убрать только генераторный шкив с ремнем.

Чтобы устранить течь масла и осуществить замену уплотнителя на моторах, имеющих ГРМ с зубчатым приводом необходимо убрать зубчатые колеса (шкивы): генераторный, ременной. Снимается также сам ремень.

Перед этим они выставляются по отметкам, соответствующим расположению первого цилиндра в ВМТ (верхней мертвой точке) в сжатом состоянии. Отметки — шкивные и картерные — должны совпадать. На иных агрегатах на распредвальном колесе отметку нужно расположить напротив разъема блока и головки мотора. Такая регулировка необходима, чтобы циклы газораспределения работали правильно. Достаточно выставить только распредвальный ролик согласно метке.

Далее, нужно ослабить натяжное колесико и убрать ремень. Затем – убирают зубчатое колесо с фронтального участка коленвала. Используют специальный съемник или две отвертки. В агрегатах с цепью надо убрать только генераторный шкив.

После этого, снимают старое кольцо, через которое течет масло, специальным приспособлением. Если его нет, то можно демонтировать крышку сальника (или маслонасос) на моторном блоке. Именно там находится уплотнитель. Его легче вынуть с демонтированной крышки.

Чтобы снять колесной приводной ремень, может понадобиться также домкрат, в таком случае, снимается переднее правое колесо. Передняя крышка на моторе закреплена 4—6 болтами. После откручивания, ее нужно аккуратно отклеить, поменять находящуюся там прокладку. Крышку с сальником кладут на ровную поверхность, и, подцепив отверткой, извлекают уплотнитель.

Производится замена. Новый сальник коленчатого вала, смазанный герметиком, запрессовывается оправкой. В ее роли может служить отрезок трубы, накидная головка инструмента на 1—2 мм меньше окружности прокладки, хорошо подойдет головка (насадка) на «27» или же старый сальник. После этого необходимо смазать кромку уплотнителя и установить крышку

Сальник осторожно надевается с крышкой на смазанный коленвал, притягивается болтами

Течь устранена, все возвращается на место: шкив ГРМ с зубчиками (обе метки должны совпасть), устанавливается ремень ГРМ посредством натяжного ролика.

Полезное видео о замене переднего сальника можно посмотреть тут:

Замена сальника коленвала на стороне ременного шкива Бензиновый двигатель 1,6 л. Ремонт двигателя. Фольксваген Пассат B6

Внимание: Коленчатый вал снимать запрещается. Даже откручивание болтов крышек коренных подшипников приводит к деформации подшипниковых стоек блока цилиндров

Из-за подобных деформаций уменьшается зазор в подшипниках. Даже если не проводится замена вкладышей подшипников, из-за измененного зазора в подшипниках они могут быть повреждены.

Внимание: Если были выкручены болты крышек подшипников, то блок цилиндров необходимо заменить целиком вместе с коленвалом. Внимание: Измерение зазора в коренных подшипниках в условиях сервисной станции невозможно

Внимание: Измерение зазора в коренных подшипниках в условиях сервисной станции невозможно

Сальники коленчатого вала Volkswagen Sharan

Передний и задний сальники коленчатого вала следует менять после каждого снятия коленчатого вала или фланцев сальников

Замена сальников проводится, как правило, с применением специального инструмента с соблюдением необходимых мер предосторожности. При обнаружении подтеков масла в местах расположения сальников производится их замена

Замену сальников можно проводить на установленном двигателе.

Следствием подтекания масла через задний сальник коленчатого вала может стать пробуксовка сцепления. Подтекание масла через передний сальник коленчатого вала может привести к проскальзыванию приводного ремня, а также повреждению клинового или зубчатого ремня.

Снятие переднего сальника

Снятие переднего сальника коленчатого вала проводится в следующем порядке:

— снимите зубчатый ремень, защитную крышку привода и приводной ремень;

— заблокируйте фиксатором коленчатый вал в неподвижном состоянии или включите передачу и затяните стояночный тормоз;

— выверните болт крепления шкива коленчатого вала (гасителя колебаний), для снятия переднего сальника выполните следующее:

Рис. 141. Съемник 3083 переднего сальника коленчатого вала. Заверните болт с внутренней шестигранной головкой до упора

— вверните как можно дальше в коленчатый вал винт с внутренним шестигранником инструмента 3083 (

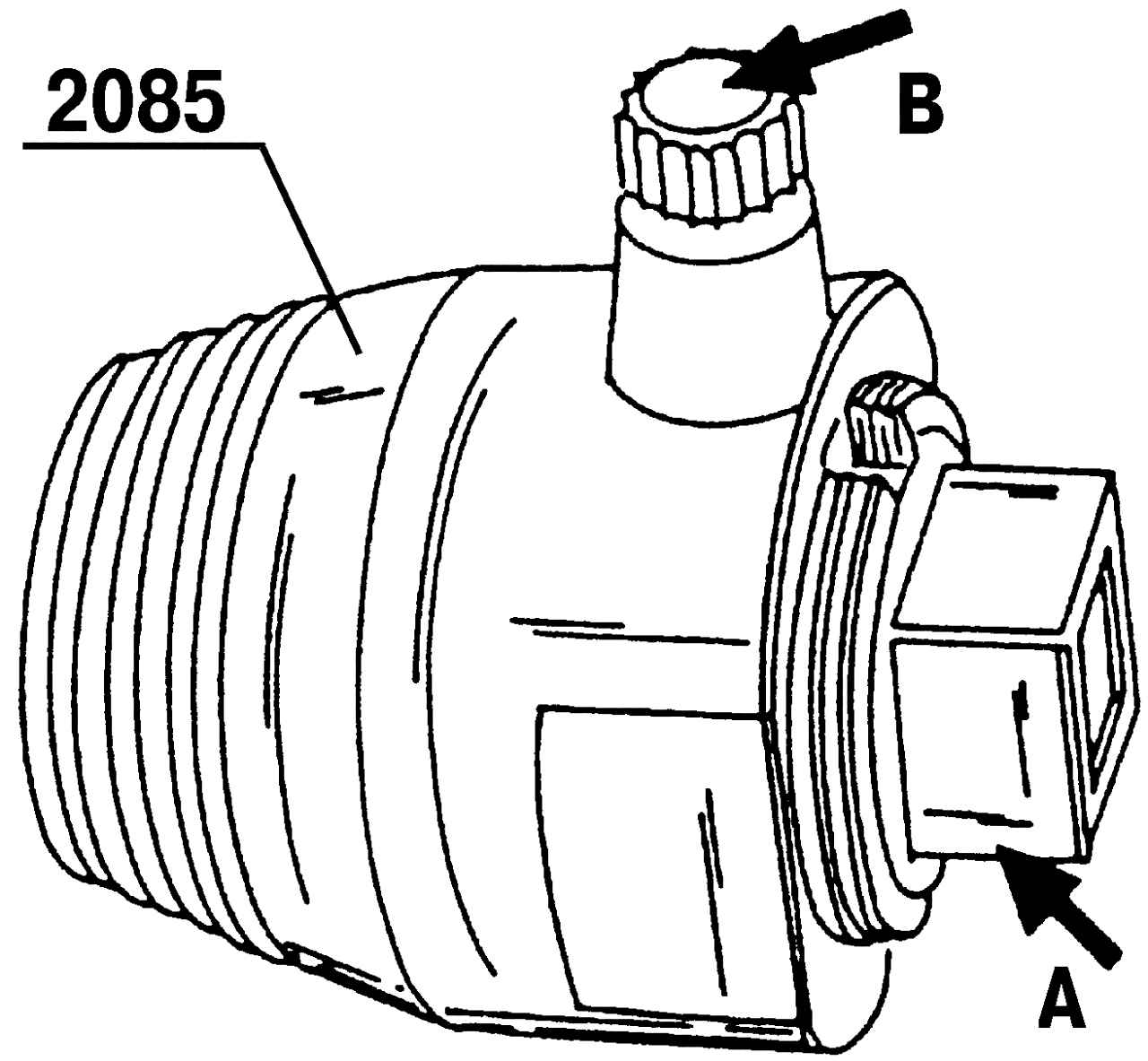

Рис. 128. Съемник 2085 сальника распределительного вала: А — внутреннюю часть съемника 2085; В — установочный винт

— выкрутите внутреннюю часть A (см.

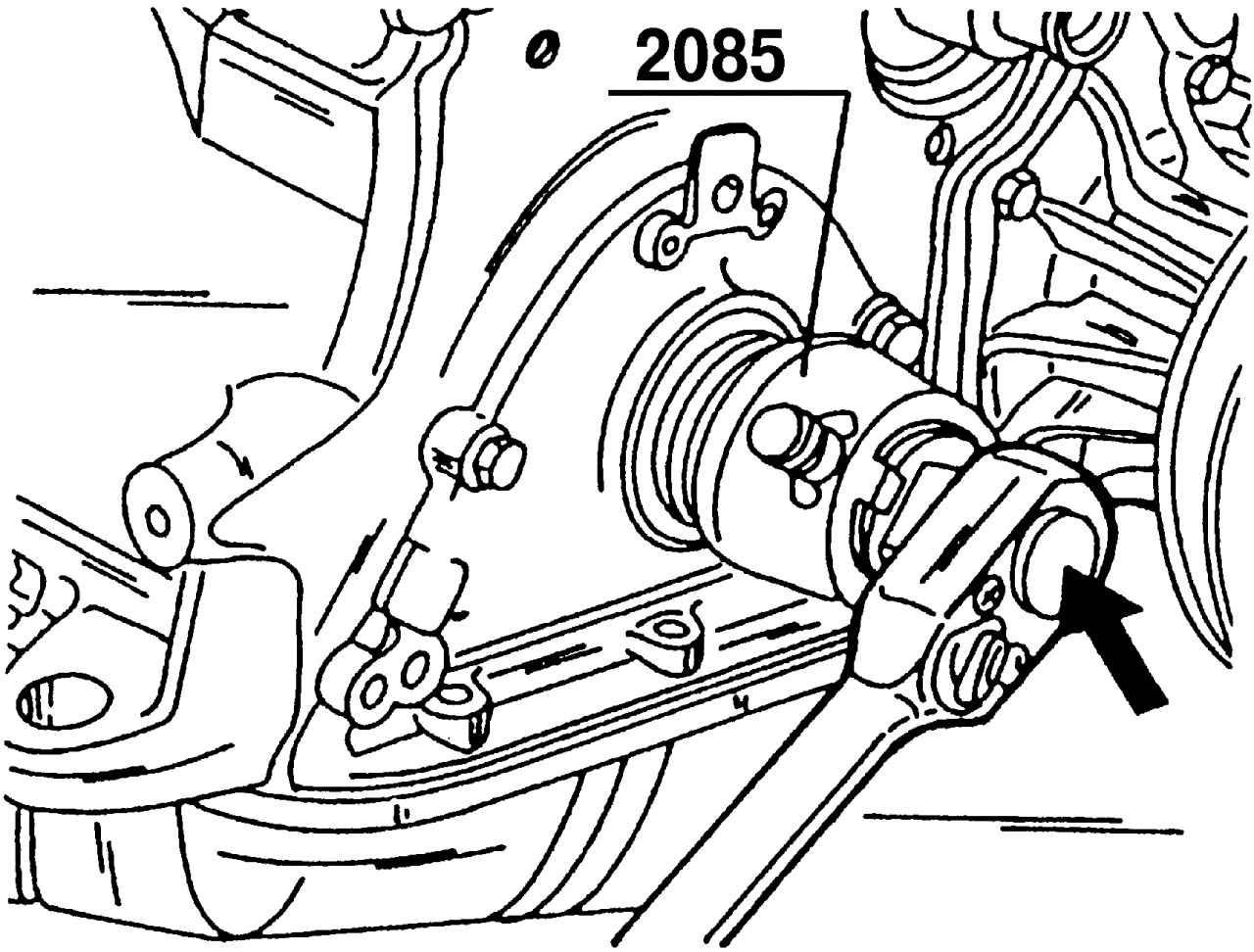

Рис. 142. Снятие переднего сальника коленчатого вала с помощью съемника 2085

— смажьте резьбовую головку съемника 2085, наденьте его как можно дальше на сальник и вверните в сальник (

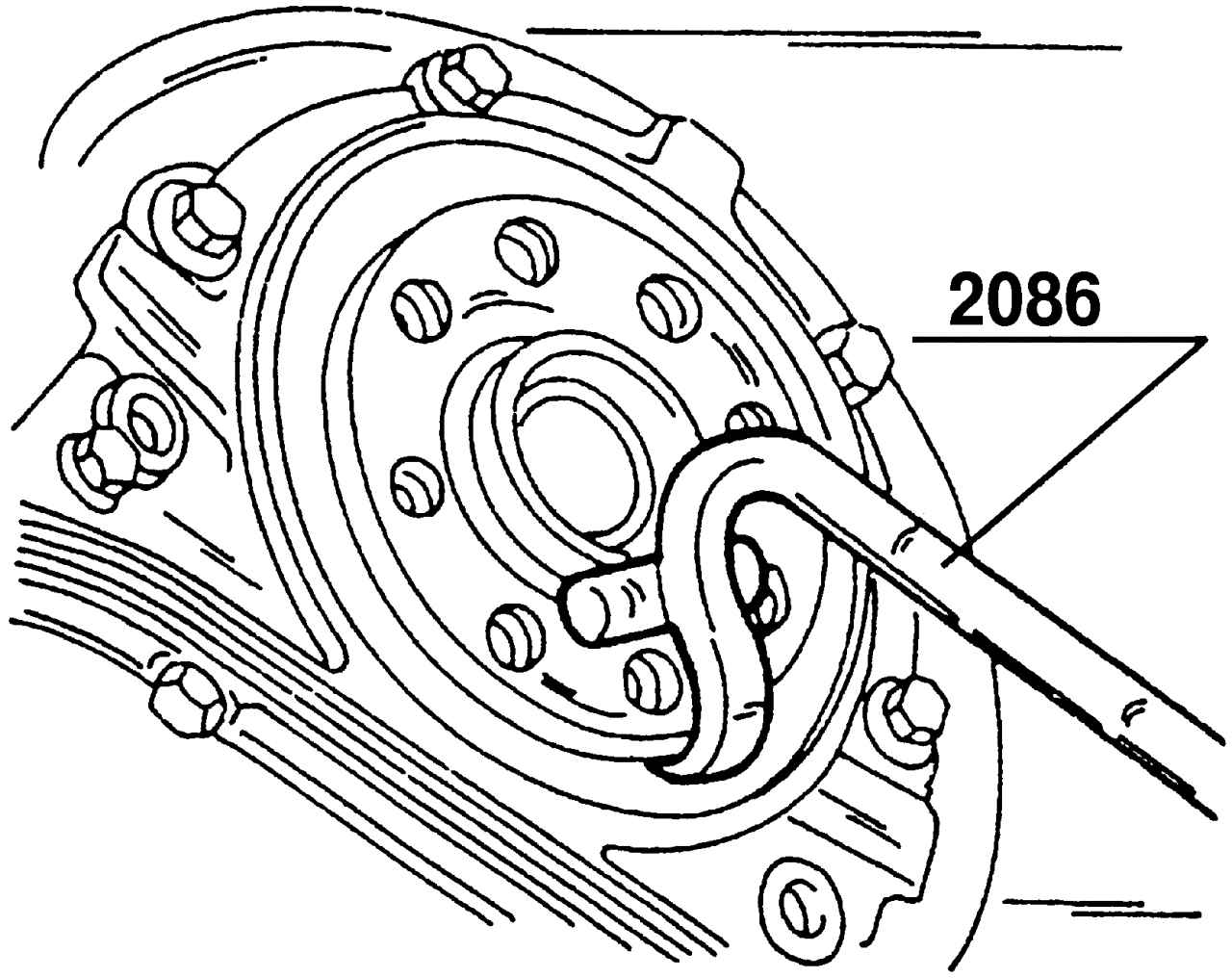

Рис. 143. Снятие заднего сальника коленчатого вала

— установите рычаг (

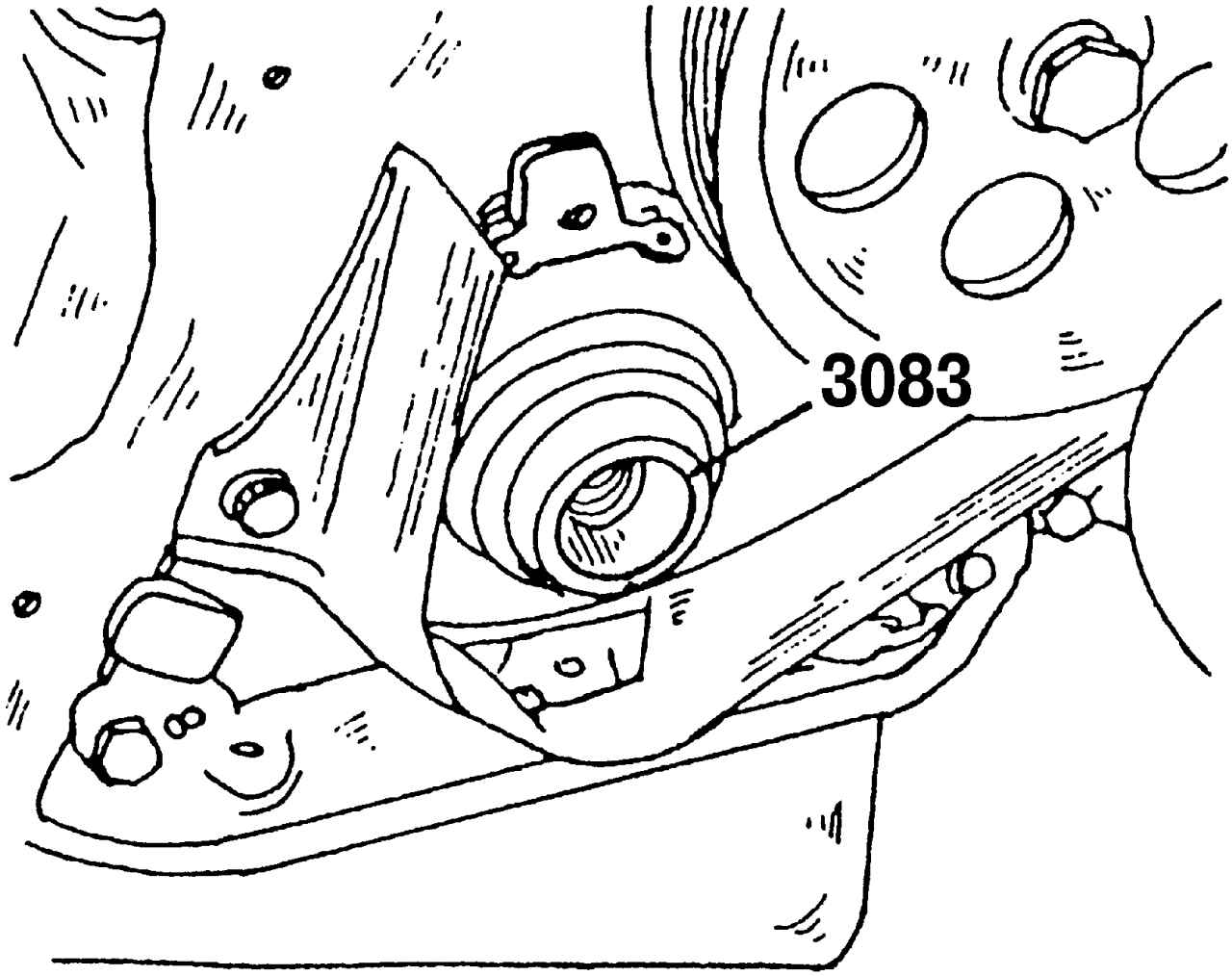

Рис. 144. Направляющая втулка 3083 для установки переднего сальника коленчатого вала

— наденьте направляющую втулку 3083 (

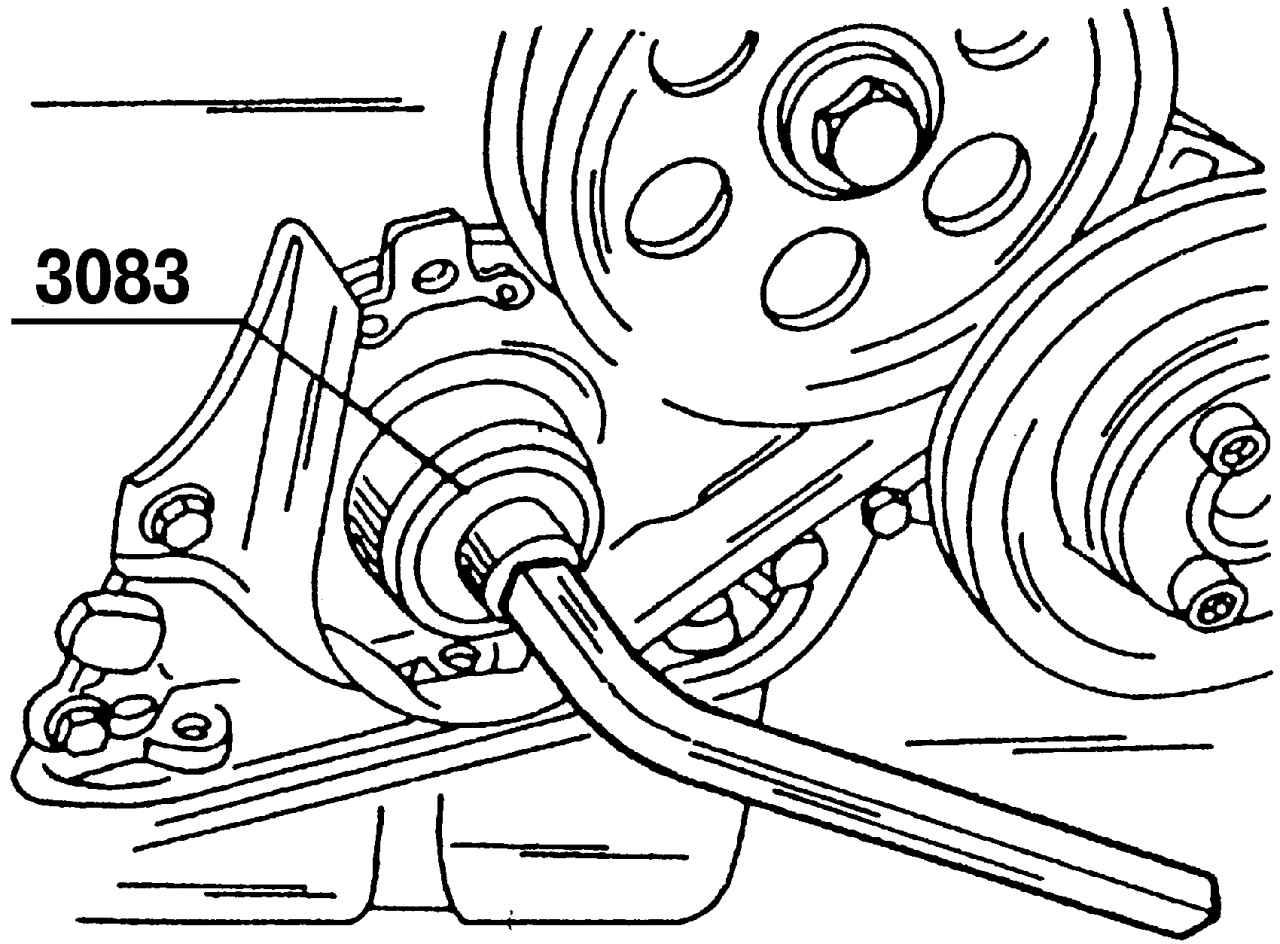

Рис. 145. Установка переднего сальника коленчатого вала

— наденьте на направляющую втулку 3083 нажимную втулку того же инструмента (

Рис. 146. Установка заднего сальника коленчатого вала с помощью приспособления 2003/1. Показанное приспособление может быть изготовлено самостоятельно

— приспособлением 2003/1 (рис. 146) либо металлическим кругом с отверстием в центре для края коленчатого вала, закрепленным двумя болтами в резьбовых отверстиях нажимного диска сцепления, равномерно затягивая оба болта, запрессуйте сальник в правильном положении.

Примечание После установки переднего или заднего сальника на двигатель все дальнейшие работы по сборке производятся в последовательности, обратной разборке, в зависимости от того, замена какого сальника была произведена.

Видео про «Сальники коленчатого вала» для Volkswagen Sharan

Задний сальник коленвала VW Caddy с датчиком

Выставляем метки при замене заднего сальника коленвала Volkswagen 1.9TDI

https://youtube.com/watch?v=IonJw0REisU

VW Passat b5. Замена переднего сальника коленчатого вала.

Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.

Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

Как выглядит

Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Где установлен

Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.

Виды сальников коленчатых валов

Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:

• с металлической наружной поверхностью (вариант а);
• с гладкой поверхностью (вариант б);
• с рифленой поверхностью (в);
• с гидродинамическим эффектом (г).

Виды сальников

Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).

Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:

• на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
• высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
• подобные процессы улучшают эффективность сальниковых узлов.

С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.

Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».

Течет сальник коленвала: можно ли ездить

Наряду с тем, что расход моторного масла закономерно повышается и приходится его доливать, эксплуатация ТС с текущим сальником коленчатого вала может неожиданно обернуться серьезными неприятностями. Как уже было сказано, кроме сильного загрязнения двигателя маслом и налипающей на смазку грязью, протечка может стать причиной полного выхода ДВС или других узлов под капотом из строя.

В списке самых серьезных последствий справедливо отмечен обрыв ремня ГРМ, который происходит в результате текущего сальника. На многих моторах такой обрыв приводит к загибу клапанов, что оборачивается дорогостоящим ремонтом.  Если же течет задний сальник, тогда страдает трансмиссия, на которую попадает масло. Реже отмечены случаи, когда возникали неполадки в работе электрооборудования или датчиков ЭСУД, где накапливались излишки маслянистых загрязнений под капотом.

Процесс замены сальника на ВАЗе

Для замены придется попотеть, так как нужная деталь скрыта за механизмом сцепления. И именно у такого знаменитого аппарата как ВАЗ 2107 данный нюанс наблюдается ярче всего. Для проведения данного мероприятия лучше попросить кого-нибудь помочь. Серьезно, справиться одному можно, но нервов вы потратите больше, чем можете себе представить. Лучше, если помощник будет иметь опыт подобных работ.

Начинаем откручивать маховик

Первым делом откручивают маховик двигателя и снимают сцепление. Задний сальник находится в корпусе, закрепленном на болтах. Их восемь штук. Открутите болты — корпус будет в руках. Сальник можно извлечь, а вместо него запрессовать в корпус новую деталь.

Размер заднего сальника коленвала довольно крупный, а форма простая, поэтому при запрессовке и выпрессовке проблем возникнуть не должно.

Замена на примере Рено Логан

На примере автомобиля «Рено Логан» посмотрим, как менять задний сальник. Первым делом снимается механизм трансмиссии или коробки передач. Автомобиль вывешивают подъемником. Далее следует снять аккумулятор. Затем откручивают болт, удерживающий кулису коробки передач. После этого выворачивают болт, удерживающий цилиндр сцепления. Затем демонтируют все болты, удерживающие КПП.

Далее снимают колеса, отворачивают гайки ШРУСа, разъединяют шаровые опоры с поворотными кулаками, сливают масло из КПП и демонтируют полуоси. Под поддон двигателя ставят подпорку и снимают верхние опоры трансмиссии, а затем и весь корпус КПП.

Да, чтобы заменить сальник нужно разобрать пол машины. Но, увы, иначе никак не справиться.

Маховик демонтирован

Снимают маховик, корзину и ведомый диск. При этом необходимо запомнить положение маховика относительно коленчатого вала. После этого выкручивают болты маховика и извлекают задний сальник коленвала «Рено Логан». Сальник меняют на новый в обратном порядке. На этом процедура полностью завершена. После удачной замены можно собирать все обратно.

Задний привод

Все вышеописанные инструкции актуальны для переднеприводных моделей авто. Что касается заднеприводных, то здесь снимают не только КПП. Первым делом нужно снять карданный вал, затем рабочий цилиндр сцепления. Далее отворачивают болты, удерживающие КПП. Также отворачивают кулису. После этого коробку можно смело снимать и менять задний сальник коленвала «Форда» или других автомобилей на заднем приводе.

Внимание! Сальники производят из материалов разной степени плотности. Это делается для того, чтобы они подбирались по типу масла

Если установить сальники для минеральных масел, а в моторе будет залита синтетика, то уплотнители могут раствориться.

Монтаж сальника (примеряем на коленвал)

Перед монтажом сальник примеряют на коленвал. Поверхности корпуса уплотнителя и коленчатый вал смазывают маслом. После установки проверяют состояние. Если утечки не наблюдается, то все получилось удачно. Также специалисты советуют менять оба сальника двигателя сразу – и задний, и передний.

Вот как осуществляется процесс замены уплотнителей коленчатого вала. На переднеприводных авто эта задача выполнима даже новичками. Что касается заднего привода с продольным расположением мотора, то процедура требует огромных затрат и времени. Цена замены сальников коленвала на СТО доступна (от двух тысяч рублей), поэтому можно доверить машину специалистам.

Кузов и салон

Качество кузовного металла и лакокрасочного покрытия в общем неплохое. На самых первых экземплярах, не попадавших в аварию, в районе передних дверей и задних арок некоторые владельцы обнаруживали небольшие вспучивания краски. Как показывает практика, на месте сколов «ржавчина» не появляется долгое время. Не стоит пренебрегать регулярной мойкой автомобиля, иначе уплотнитель задней двери, покрытый грязью, действует как абразив и протирает ЛКП в месте соприкосновения.

При пробеге более 80 – 100 тыс. км нередко возникают эпизодические проблемы — не открываются двери, лючок бензобака или крышки багажника. Избежать этого поможет периодическая профилактика замков с помощью силиконовой смазки. Замок крышки бензобака может подмерзать. В замке крышки багажника со временем густеет смазка, и ослабевает возвратная пружина, что приводит к отказу замка. А проблемы с дверными замками вызваны тросовой тягой — обрыв или принятие неправильного положения вследствие износа.

«Сверчки» не слишком любят салон Пассата. Лишь изредка поскрипывают бардачок и бархотки резинок на дверных стеклах.

Трансмиссия

Для передачи крутящего момента от двигателей на приводные валы использовались 5-ти или 6-ступенчатые механические коробки передач, 5-скоростной «автомат» Tiptronic и автоматизированная коробка DSG с двумя сцеплениями, позволяющая переключать передачи без разрыва мощности.

Самая надежная из всех коробок, конечно же, механическая. В редких случаях при пробеге более 100 – 120 тыс. км приходится менять кронштейн на МКПП из-за появившегося люфта. Сцепление выхаживает более 200 – 250 тыс. км.

Некоторые владельцы VW Passat c гидроавтоматической АКПП сталкиваются с проблемой – рывки и толчки при переключениях передач. Жалобы появляются при спустя 60 – 100 тыс. км. В специализированных сервисах производят замену масла, гидроблока и жгута проводов. В большинстве случаев изжить проблему удается. Некоторые специализированные сервисы, учитывая высокую вероятность появления проблемы, рекомендуют менять масло в коробке через каждые 30 – 60 тыс. км. Известно, что «гидроавтомат» — детище известного японского производителя коробок Aisin Warner. Аналогичными коробками с похожими проблемами оснащены автомобили Тойота Камри V6 шестого поколения, Фольксваген Туарег и Порше Кайен. На Тойота Камри достоверно известно, что проблема с АКПП возникает из-за забитых продуктами износа каналов гидроблока. Еще одна возможная причина рывков – некорректная программа управления  АКПП, но производитель иной не предлагает.

Преселективная коробка передач DSG, используемая на Пассате, бывает двух типов DSG-6 с мокрым сцеплением и DSG-7 – с сухим. Являясь в настоящее время наиболее совершенным видом автоматических коробок, с точки зрения экономичности и скорости переключения передач, она все еще остается сырой и ненадежной. Большой минус таких коробок – не ремонтопригодность; рывки и вибрации при наборе скорости на 2-ой передаче или не включение передач. DSG-6 гораздо надежнее «семерки», и жалоб от владельцев на нее гораздо меньше. Завод изготовитель утверждает, что при бережной эксплуатации коробки, ее ресурс должен составить не менее 300 тыс. км. Но в реальности пока эти цифры не достижимы.

Проблемы возникают в основном с DSG-7. Авторизованные сервисы при обращении производят замену механотроника (80 – 90 тыс. рублей) и сцепления (25 – 60 тыс. рублей). Ресурс сцепления в среднем составляет около 60 000 км. Некоторые сервисы, специализирующиеся на ремонте коробок, предполагают, что причина бед DSG-7 в отсутствии автоматической подстройки коробки под износ дисков сцепления. Для этого необходимо каждые 15 000 км адаптировать программу управления коробкой, но завод-изготовитель таких рекомендаций не дает. В последнее время при замене сцепления устанавливаются усиленные диски. Масло в подобной коробке рекомендуется менять через каждые 60 000 км. Для этого придется затратить около 10 000 рублей (6 тыс. рублей – масло, 1 тыс. рублей фильтр и 3 тыс. рублей — работа).

Замена сальника коленвала: подробная инструкция

Прежде чем приступить к ремонтным работам, следует выяснить, замена какого сальника коленвала необходима. В двигателе есть:

• Задний уплотнитель. Это крупногабаритная деталь. Обычно замена заднего сальника коленвала требуется нечасто, ведь срок его службы достаточно большой.
• Передний уплотнитель. Его размеры немного меньше, точно так же, как и срок его службы. Передний сальник выходит из строя гораздо чаще, чем задний.

Как определить, какой именно уплотнитель пришел в негодность? Для этого осмотрите поддон и блок КПП, чтобы узнать, в какой части двигателя наблюдается протечка.

Определить, нужна замена задних сальников коленвала или передних, поможет вытекшая смазка. Просто возьмите немного масла и капните его в емкость с водой. Если это смазка из КПП, то она растечется по поверхности воды. Масло из двигателя не изменит форму капли даже в воде.

Теперь приступаем к осмотру уплотнителей. Ваша цель найти протечку

Обратите внимание, в каком состоянии находится прокладка масляного насоса. Так как эти детали расположены недалеко друг от друга, может показаться, что протек уплотнитель, хотя на самом деле требуется замена прокладки маслонасоса.

Технология замены сальника коленвала следующая: вначале устанавливается новый передний уплотнитель, который находится со стороны привода газораспределительного механизма. Затем меняется уплотнитель со стороны КПП.

Как выполнить замену сальника коленвала? Есть два пути: простой и сложный. Первый придумали автовладельцы, стремящиеся как можно быстрее произвести ремонт. Второй способ разработали специалисты, и именно его мы и опишем далее.

Что необходимо сделать:

Загоняем транспортное средство на эстакаду, надежно фиксируем его. Убираем защиту двигателя, а также крышку газораспределительного механизма. Снимаем клеммы аккумулятора, а затем сливаем моторное масло.
Демонтируем шесть болтов, защищающих моторный отсек справа.
Ослабляем ремень генератора, затем демонтируем его.
После того как переднее колесо справа будет снято, нужно включить низкую передачу. Потребуется ключ на девятнадцать, с его помощью аккуратно, чтобы не сорвать, ослабляем болт крепления шкива
Затем полностью откручиваем его и убираем шкив коленвала.
Обратите внимание! Следует положить в надежное место шпонку коленвала, если она потеряется, шкив не будет нормально функционировать.
Затем устанавливаем поршень 1-го цилиндра в верхней мертвой точке. Чтобы контролировать его местоположение, посмотрите на метку в люке маховика ДВС, а также на метку на валу ГРМ
Это нужно сделать, когда переднее колесо поднято и включена 5-я передача.
После этого ослабляем крепление натяжного ролика и снимаем ремень ГРМ.
Чтобы снять нижнюю крышку картера сцепления, откручиваем болты креплений

Демонтировать ее следует вместе с прокладкой.
Далее откручиваем 16 болтов крепления крышки картера мотора, снимаем ее.
Важно! Прокладку при сборке следует установить новую.
Теперь приступаем к демонтажу маслоприемника от масляного насоса, а также коренного подшипника. Чтобы сделать это, откручиваем болты крепления на десять.
Используя 2 отвертки, удаляем с вала зубчатый шкив, откручиваем болты крепления маслонасоса

Он снимется вместе с сальником коленвала. Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник.
Устанавливаем снятые детали в обратном порядке.

Причины протекания сальника

Ресурс детали составляет от 100 до 200 тыс. км пробега — в зависимости от качества самой запчасти и того, насколько внимательно автолюбитель ухаживает за ДВС. Впрочем, замена сальника двигателя может понадобиться и значительно раньше.

Факторами, вызывающими преждевременный износ, считаются:

• Перегрев двигателя. Несмотря на термостойкость, материал изготовления имеет предел переносимых температур — и ограничивается он, как правило, нормированным нагревом мотора. При перегреве уплотнитель начинает терять свои свойства, становится ломким, деформируется, герметичность его снижается.
• Несвоевременная замена моторного масла. Образующийся в процессе работы ДВС осадок в виде металлических частиц и попавших извне загрязнений наносит механические повреждения материалу сальника. Мелкая царапина со временем становится трещиной, провоцируя течь смазки. Своевременно следует менять и масляный фильтр, от которого зависит качество смазки.
• Длительный простой автомобиля. Если машина долго не используется да еще и находится на морозе, то сальник высыхает и растрескивается либо теряет эластичность.
• Неисправность ДВС. Повышенное давление картерных газов провоцирует выдавливание даже нового сальника и образование щели между ним и коленвалом.
• Биение коленвала. При пробеге свыше 100 тыс. км детали двигательной системы изнашиваются, расшатываются. Коленвал начинает вибрировать, между ним и сальником появляется зазор, плотное прилегание становится невозможным. Сам уплотнитель в результате износа деформируется.

Выявление проблемы

Автомобиль имеет сальники двух типов:

• передний;
• задний.

Для того чтобы определить, какой заменить, надо понимать, какой начал протекать. Передний уплотнитель выходит из строя значительно чаще заднего. Определить это может пробой рабочей жидкости. Например, вы заметили, что из-под коленвала капает некая субстанция. Это не антифриз, так как он имеет определенный цвет, и перепутать его с маслом крайне трудно. Также это не стеклоомывающая жидкость. Она либо бесцветная, либо голубоватая и довольно жидкая. Для диагностики требуется капнуть немного жидкости в емкость с холодной водой:

• трансмиссионное масло сразу расплывется по поверхности;
• моторное более вязкое, длительное время будет оставаться на поверхности одной каплей.

Существует несколько причин, почему возникает проблема. Во-первых, износ уплотнителя. У всех деталей есть свой ресурс. В случае с передним сальником – это 100–200 тысяч км. Внутренняя часть сальника передней части двигателя подвергается сильным вибрациям вала при движении. Потому запчасть перестает выполнять свои функции и возникает течь.

Во-вторых, если автомобиль простоял длительный период на открытой местности в сильные морозы, мягкая часть сальника затвердевает, он перестает герметично прилегать к коленвалу. В результате от нагрузок изделие легко повреждается.

В-третьих, плохое качество самого сальника. Увы, но многие автовладельцы при желании сэкономить приобретают изделия от сомнительных производителей (порой вообще неизвестных). В этом случае ни гарантии, ни соответствующих требований к работе деталь не выполняет.

В-четвертых, некорректная установка. Для того чтобы самому поменять деталь, потребуется как минимум день-два, так как необходимо снять немало функциональных элементов, чтобы добраться до сальника. Потом их нужно собрать в обратном порядке. Ошибки не исключаются. Потому, если есть сомнения, лучше обращаться на станцию техобслуживания.

В-пятых, неисправность масляного фильтра. Перед тем как заменить сальник, стоит убедиться, что нет течи в этом устройстве.

На работу сальника влияет исправность двигателя. Если в моторе имеются другие серьезные неполадки, замена уплотнителя не избавит от течи.

Это интересно: Ступица переднего колеса – проблемы и их устранение

Устройство ГРМ «Фольксваген Пассат Б6»

ГРМ находится в головке блока цилиндров (ГБЦ), как и у всех верхнеклапанных типов моторов. Модуль впускает/выпускает газы через сложную конструкцию деталей и узлов. Основные элементы устройства:

• Распределительный вал (РВ). Последовательно открывает/закрывает клапаны, воздействуя на них разнонаправленными кулачками.
• Привод. Коленвал через него вращает распределительный вал. Но скорость вращения механизмов разная. Шестерня коленчатого вала (КВ) в 2 раза, чем распределительного, поэтому первый и крутится во столько же быстрее. Составляющие привода: ремень или цепь (синхронизируют работу валов), натяжной ролик на ременных приводах и гидронатяжитель с успокоителем на цепных, шестерни.
• Клапаны: впускной и выпускной. Это стержни, на одном конце которых расположена плоская головка (тарелка).
• Коромысло. Передает усилие от кулачка к стержню клапана.

Кроме основных элементов, слаженную работу ГРМ обеспечивают вспомогательные детали: пружины, маслосъемные колпачки, направляющие втулки, сухари.

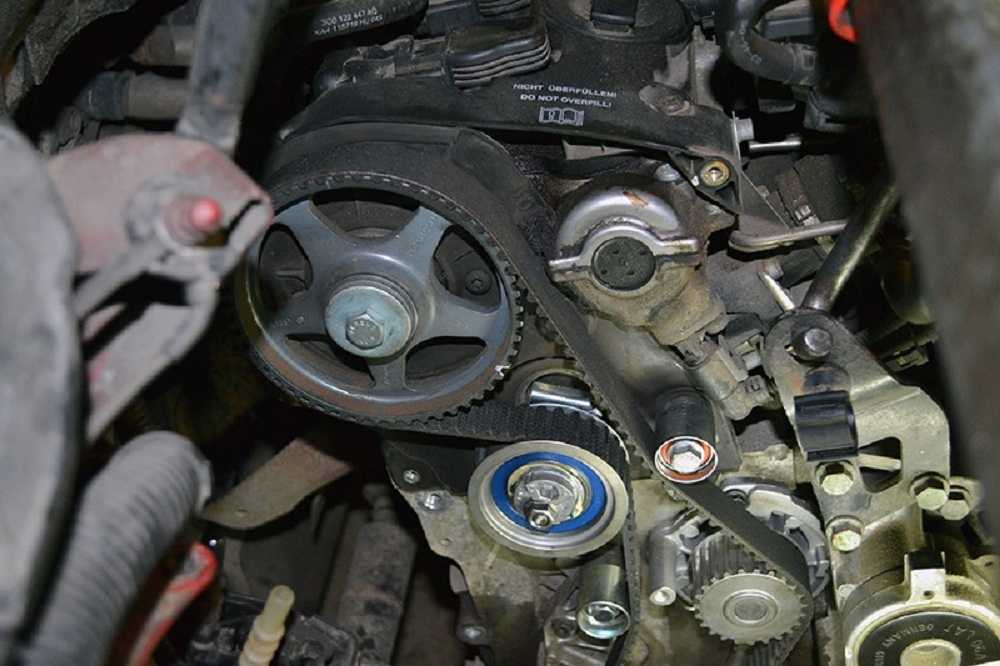

ГРМ «Фольксваген Пассат» на фото:

Ремень ГРМ «Фольксваген Пассат Б6». Источник фото: https://a.d-cd.net/c56d6bcs-960.jpg
