ЯАЗ-М204 и ЯАЗ-М206. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Общий литраж деигателя (рабочий объем, отнесен
ный ко всему ходу поршня), л . .
Номинальное число оборотов а минуту Эксплуатационная мощность двигателя со стандарт ным вспомогательным оборудованием* в я.с при числе оборотов в минуту:
Максимальный крутящий момент, кгм
Число оборотов в минуту, соответствующее макси
мальному крутящему моменту Сухой вес двигателя (без коробки передач и сцепления, с воздушными, масляными и топливными фильтрами, вентилятором, водяным насосом, ге
Минимальный гарантируемый удельный расход топ
Стандартное вспомогательное оборудование: вентилятор, компрессор, генератор, глушитель шума отработавших

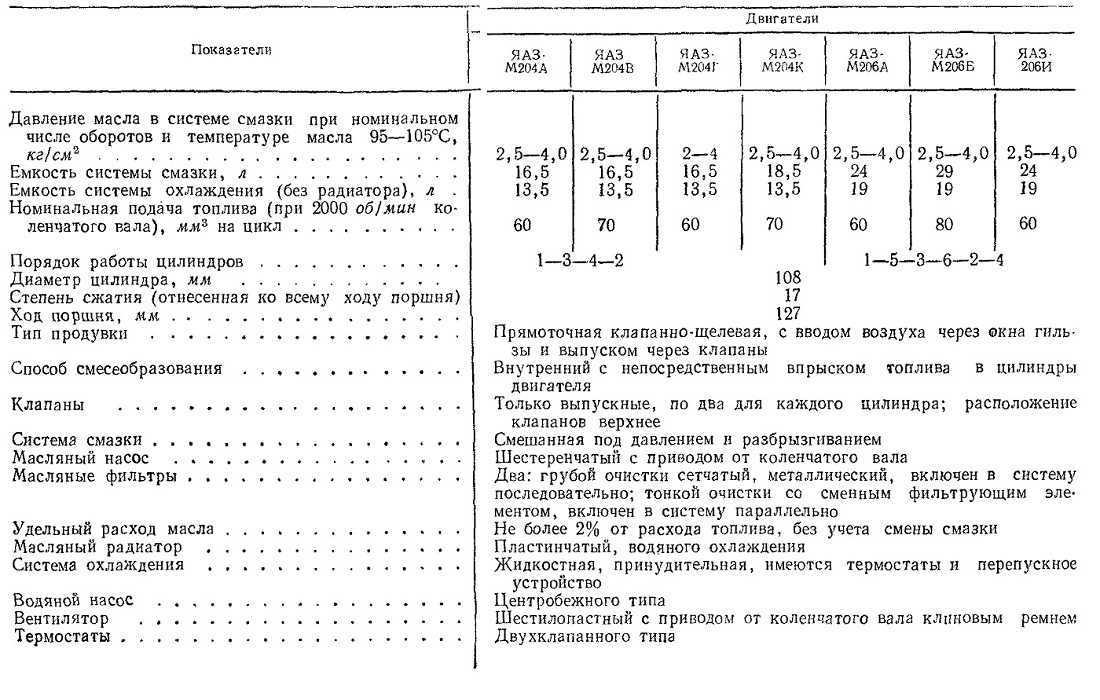

Показатели 8 Давление масла в системе смазки при номинальном числе оборотов и температуре масла 95—105°С,
Емкость системы охлаждения (без радиатора), л . Номинальная подача топлива (при 2000 об/мин коленчатого вала), мм3 на цикл.
Степень сжатия (отнесенная ко всему ходу поршня)
Масляные фильтры. Удельный расход масла Масляный радиатор Система охлаждения

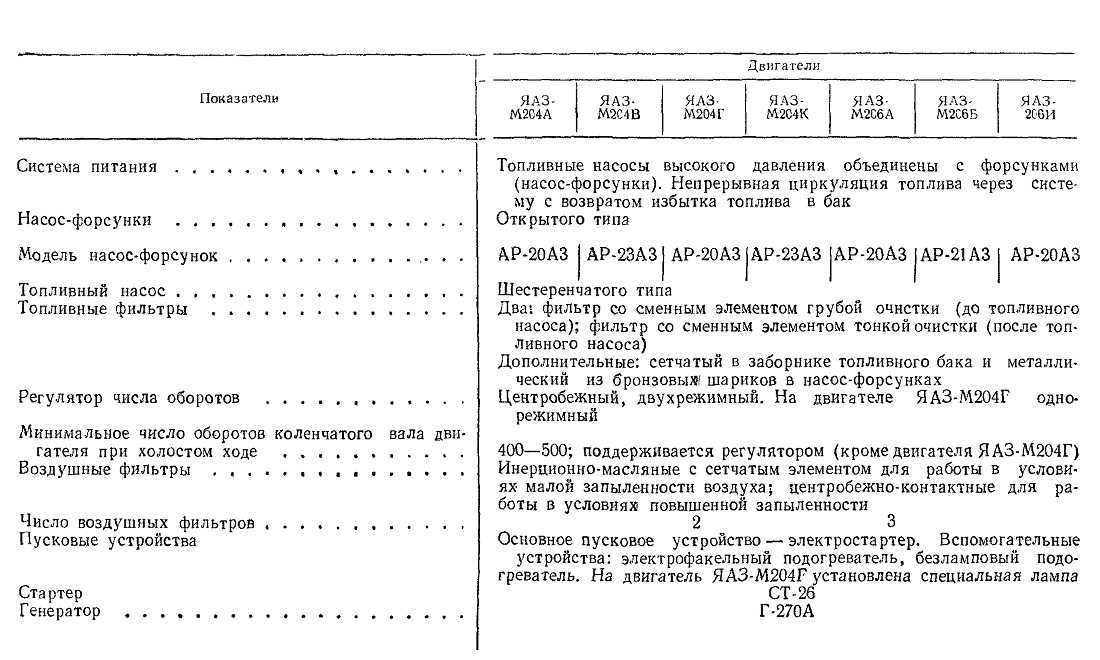

Система питания Насос-форсунки . , .
Топливный насос . , . Топливные фильтры Регулятор числа оборотов .
Минимальное число оборотов коленчатого вала двигателя при холостом ходе .
Воздушные фильтры. Число воздушных фильтров Пусковые устройства Стартер

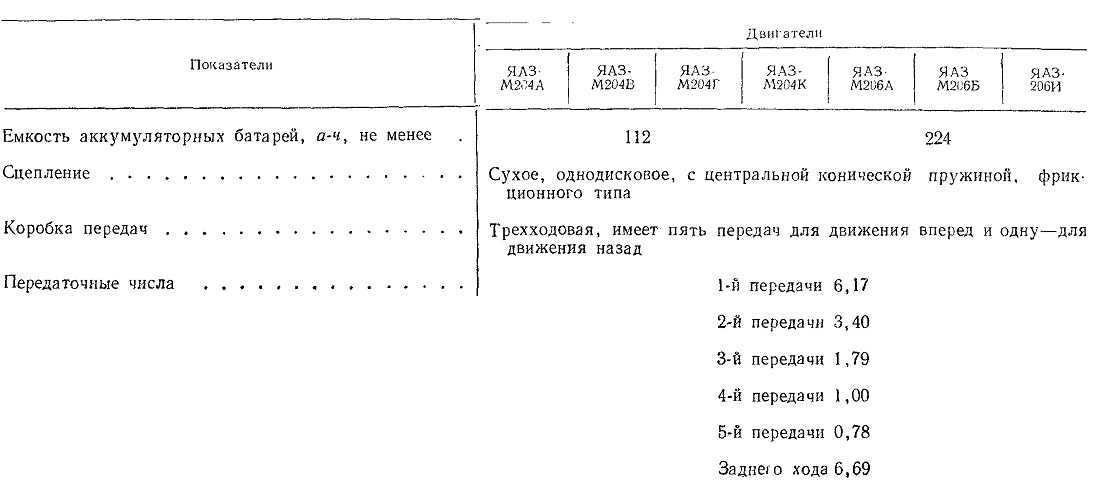

Емкость аккумуляторных батарей, а-ч, не менее
Источник
Варианты тюнинга AAR
Для того, чтобы собрать «злой» атмосферный AAR потребуется:
- произвести портинг ГБЦ для улучшения продувки;
- увеличить степень сжатия путем фрезеровки плоскости головки блока цилиндров;
- установить увеличенные клапана;
- подобрать и поставить распредвал с более высоким подъемом кулачков;
- отказаться от KE-Jetronic в пользу электронного впрыска;
- реализовать холодный впуск воздуха с использованием фильтра нулевого сопротивления;
- полностью переделать выпускную систему, рекомендуется сделать прямоток диаметром не менее 53 мм;
- настроить свежесобранную конфигурацию, лучшим вариантом будет онлайн прошивка.
Турбо мотор строить намного сложнее, для реализации такого двигателя нужно:
- увеличить каналы в головке блока цилиндров, это позволит улучшить наполняемость камер сгорания;
- подобрать турбо распредвал;
- установить увеличенные клапана;
- реализовать электронный впрыск топлива, так как потребуется тонкая настройка смеси;
- уменьшить степень сжатия путем установки турбо поршней, также можно установить дополнительную прокладку ГБЦ;
- перекроить впускной коллектор для установки нагнетателя;
- увеличить диаметр сечения выпускной системы;
- разместить под капотом интеркулер, пайпинги и блуофф;
- установить форсунки и топливный насос повышенной производительности;
- перевести двигатель на другой блок управления, например на «Январь»;
- произвести настройку двигателя.
Турбо тюнинг позволит поднять мощность двигателя до 250 лошадиных сил. Следует понимать, что любой тюнинг плачевно скажется на ресурсе двигателя. Усиленному износу подвержены все элементы, например, помпа AAR не любит высоких оборотов, поэтому многие переделывают шкив помпы.
5 автомобилей с пятицилиндровыми моторами, о которых мы с вами почти забыли.
Четырех, шести и восьмицилиндровые двигатели являются для нас (автомобилистов) обычным явлением. Но вот пятицилиндровые моторы в автопромышленности явление очень редкое. Впервые на мировой автоарене пятицилиндровый бензиновый мотор был представлен компанией «Ауди» на втором поколении автомобилей марки Audi 100. C тех пор в мире появилось немало авто-моделей с пятицилиндровыми моторами. К большому нашему сожалению многие потрясающие модели машин многими из нас совсем были позабыты. Давайте уважаемые читатели вместе вспомним о тех наиболее знаковых автомобилях на которых устанавливались 5-ти цилиндровые силовые агрегаты (двигатели).
Автомобильная компания «Ауди» в отличие от других автопроизводителей, выпустившая и установившая впервые на автомобиль Ауди 100 свой пятицилиндровый мотор, продолжает свою когда-то начатую традицию, она до сих пор продолжает оснащать некоторые свои модели машин силовыми агрегатами (двигателями), у которых пять цилиндров. Так например, в Ауди 100 2,5 TFSI установлен тот же 5-ти цилиндровый двигатель, который начиная с 2010 года 7 раз подряд признавался лучшим силовым агрегатом года.
Стоит здесь же отметить, что все новые Audi TT RS в наши дни до сих пор оснащаются таким же подобным мощным пятицилиндровым мотором.
Но компания «Ауди» не единственный автопроизводитель, который использовал для машин пятицилиндровые силовые агрегаты. Вот пять других моделей автомобилей, которые также имеют у себя моторы с пятью цилиндрами. И так друзья, можете с ними ознакомиться.
- Acura Vigor.
Компания «Хонда» известна многим автомобилистам своими впечатляющими четырехцилиндровыми двигателями, которые имеют потрясающее соотношение лошадиных сил на 1 литр объема мотора. Но знаете ли вы о том, что эта Японская компания оснащала свой автомобиль Acura Vigor 2,5-литровым 5-ти цилиндровым мотором? Нет?…
Эту машину вряд ли кто из вас знает, так как этот автомобиль был очень редким даже на самом авто рынке США, для которого и выпускалась эта самая модель. Данная модель машины представляла из себя что-то среднее между моделью Honda Integra и моделью авто Legend.
Пятицилиндровый мотор в Acura Vigor был установлен продольно, как-будто эта машина была заднеприводной, хотя на самом деле данный автомобиль естественно был переднеприводным.
- Mercedes-Benz W123.
Мало кто знает из вас (нас) знает о том, что компания «Mercedes-Benz» в какое-то время оснащала свои некоторые дизельные модификации машин в кузове W123 пятицилиндровыми моторами. Это семейство двигателей считалось на то время одним из самых надежных. Некоторые эксперты считали и до сих пор считают, что благодаря этим силовым агрегатам популярность автомобилей Мерседес в кузове W123 в 1980-х годах значительно выросла.
- Land Rover Defender.
Компания «Land Rover» использовала свои пятицилиндровые дизельные двигатели Td5 на своих популярных внедорожниках -Defender. С 1998 года этот Land Rover Defender поставлялся с турбированными дизельными 5-ти цилиндровыми агрегатами (двигателями). Производство данных моторов прекратилось в конце 2006 года.
- Volvo 850 R.
Как и фирма «Ауди» автокомпания «Вольво» регулярно используют на своих моделях авто пятицилиндровые двигателя. Например, на той-же мощной версии авто Volvo 850, производившейся (выпускавшейся) с 1996 по 1997 год, стоял пятицилиндровый силовой агрегат (мотор). А на авто-модели Volvo 850 R устанавливался уже 2,3-литровый турбированный мотор и с теми же 5(пятью) цилиндрами.
- Ford Focus RS.
В последнее время и в связи с выходом на рынок новой модели автомобиля Ford Focus RS, стала потихоньку забываться старая модель компании, которая оснащалась в то время 5-ти цилиндровым двигателем. Этот мотор имел такой же объем двигателя, как и другие 5-ти цилиндровые моторы автомашин Ауди, т.е.- 2,5 литра. Стоит друзья отметить, что этот 5-ти цилиндровый двигатель до сих пор используется (применяется) во многих современных автомобилях марки Форд.
FAQ Установка поликлиновых ремней на двигатель — схемы маршрутов
seric
На страницах форума часто возникают вопросы о схемах правильной установки поликлиновых ремней.
Именно поэтому возникла идея разместить основные схемы маршрутов ручейкового ремня.
Маршрутизацию поликлиновых ремней, которые управляют тремя или более навесными агрегатами двигателя, как правило, называют серпантин. Из-за длины этого серпантина многие производители начали добавлять натяжители ,направляющие шкивы и ролики. Увеличение общего количество блоков еще более усугубляет сложность маршрутизации. Не надо забывать, что на многих автомобилях производители могут использовать обе стороны ремня.
Правильная установка может быть затруднена без маршрутной схемы, о которой многие владельцы не задумываются при снятии ремней.
Приведенные ниже схемы помогут без труда установить ручейковые ремни при внимательном рассмотрении условных обозначений.
AC — Компрессор кондиционера АP — Воздушный насос CS — Коленчатый вал F — Вентилятор охлаждения G — Промежуточный ролик GEN — Генератор PAS — Насос усилителя руля SC — Нагнетатель Т — Натяжной ролик VP — Вакуумный насос WP — Насос охлаждающей жидкости
Теперь установка поликлинового ремня не должна вызывать никаких трудностей даже у рядового автолюбителя.
Ниже приведены схемы на самые распространенные двигатели, они разделены по маркам автомобилей.
Источник
Как заменить ремень генератора Volkswagen T4
Если при очередном осмотре вы обнаружили, что ремень начал трескаться, расслаиваться, на нём появились хорошо заметные дефекты – лучше его заменить во избежание порыва, который окажется для вас полной неожиданностью.
Замену ремня генератора Т4 можно выполнить самостоятельно по следующему алгоритму:
- демонтируем защиту картера силового агрегата;
- если вы снимаете ремень для проверки его состояния – пометьте направление его вращения;
- монтировкой сдвиньте рычаг натяжного ролика ременного привода в направлении, противоположном прижимной силе пружины, что ослабит натяжение ремня и его можно будет снять со шкива генератора, а затем и с остальных шкивов;
- если ремень находится в удовлетворительном состоянии, надевать его нужно так, чтобы он вращался, как прежде. В противном случае высок риск его быстрого износа и порыва;
- надевать новый ремень рекомендуется со шкива коленвала. Той же монтировкой двигаем рычаг натяжного ролика в направлении, позволяющем надеть ремень, после чего плавно отпускаем рычаг, а подпружиненный натяжной ролик обеспечит необходимое натяжение ремня;
- установите на место защиту картера, запустите мотор и проверьте, нет ли вибраций в ременном механизме.
Особенности
D4HA двигатель, характеристики которого предоставлены выше, обозначается как D4HA 2.0 CRDI. Последняя приставка расшифровывается как Коммон Райл Директ, что в переводе на родной язык означает о наличии системы универсального впрыска топлива. Этот силовой агрегат устанавливался только на дизельные автомобили от корейских производителей, поскольку был разработан инженерами этих компаний. Но на автомобильном рынке в достаточном количестве также находятся и другие версии подобных силовых агрегатов. Например, TDI от Фольксваген, или CDI CRD от Мерседес.
Все силовые агрегаты, оснащенные системой прямого непосредственного впрыска топлива, имеют типичные неисправности и положительные качества. Проблемы D4HA не являются исключением из общих правил. Основным положительным качеством является то, что такие моторы отличаются сниженным потреблением топлива (всего порядка 7 литров в смешанном цикле) и очень чистыми выхлопными газами.
Одна из самых главных особенностей, которыми выделяются моторы Киа Cпортейдж D4HA, является то, что дизельное топливо подается к форсункам от общей рейки, которая удерживает солярку под большим давлением. Это довольно выгодное и существенное отличие от привычных конструкций силовых агрегатов, в которых топливный насос высокого давления ограничен в объеме нагнетания.
Это приводит к тому, что turbo дизельный двигатель D4HA имеете очень большое количество бесспорных преимуществ перед другими силовыми агрегатами:
Особенности обслуживания и диагностика узла
Для того, чтобы агрегат работал исправно, необходимо следить за его техническим состоянием, регулярно выполнять диагностику. При обнаружении неисправностей нужно как можно быстрее их устранять. Если генератор откажет, вся нагрузка ляжет на аккумуляторную батарею, а она быстро разрядится и машина станет недвижимой. Ремонт генераторной установки, в том числе и для Пассат Б3, состоит в замене узлов и деталей, вышедших из стоя.
Во время диагностики и эксплуатации машины необходимо соблюдать ряд правил, чтобы продлить срок службы генератора:
- не следует допускать, чтобы генераторная установка работала при отключенном аккумуляторе;
- во время диагностики не стоит проверять устройство на «искру», так как через выпрямительный блок проходит мощный ток, поэтому диоды выходят из строя;
- проверять диоды можно напряжением не выше номинального, то есть 12 В;
- если проводятся электросварочные работы, необходимо отключить провода от источников питания.
Расположение блоков
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Описание
p, blockquote 6,0,0,0,0 —>
| 1 | Блок управления кондиционером 1 – с автоматическим управлением температурой — в панели управления отопителем, передний |
| 2 | Блок управления кондиционером 2 — с автоматическим управлением температурой — в панели управления отопителем, задний — центральная стойка |
| 3 | Блок управления вентилятором испарителя (кондиционер) — с задним кондиционером — за правой задней отделочной панелью |
| 4 | Блок управления электродвигателем вентилятора кондиционера /отопителя 1 — с автоматическим управлением температурой- передний — блок вентилятора |
| 5 | Блок управления электродвигателем вентилятора кондиционера /отопителя 2- с автоматическим управлением температурой — задний- днище кузова, в центре |
| 6 | Усилитель сигнала антенны — за панелью приборов, со стороны пассажира |
| 7 | Резистор генератора- около дополнительных реле — CV/AUF, с генератором 150А/ АКПП /автоматическим управлением температурой — за центральной частью приборной панели |
| 8 | Дополнительная аккумуляторная батарея — под сиденьем водителя |
| 9 | Аккумуляторная батарея |
| 10 | Блок управления сигналом центрального замка — за приборной панелью |
| 11 | Блок управления системы поддержания скорости (с электродвигателем привода дроссельной заслонки) — функции управления системой поддержания скорости выполняет электронный блок управления двигателем |
| 12 | Электронный блок управления системой поддержания скорости (без электродвигателя привода дроссельной заслонки) — за приборной панелью, со стороны пассажира |
| 13 | Диагностический разъем (DLC) — приборная панель, со стороны водителя |
| 14 | Блок диагностики — 05/99 (кроме AAC/ABL /AET/AES /AJA) — в комбинации приборов |
| 15 | Реле электродвигателя вентилятора системы охлаждения — за левой фарой |
| 16 | Резистор 1/2 электродвигателя вентилятора системы охлаждения — за левой фарой |
| 17 | Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — D3W/ B4W/D4W) — в отопителе — днище кузова, в центре |
| 18 | Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — B7W/D7W) — за приборной панелью, со стороны пассажира |
| 19 | Зуммер предупреждения об аварийном давлении моторного масла — в блоке управления комбинацией приборов |
| 21 | Блок предохранителей /реле, приборная панель 1 |
| 22 | Блок предохранителей /реле 2, приборная панель — под блоком предохранителей /реле 1 приборной панели |
| 23 | Блок предохранителей /реле, приборная панель 3 — над блоком предохранителей /реле приборной панели 1 |
| 24 | Блок предохранителей /реле, приборная панель 4 — за приборной панелью, в центре |
| 25 | Блок предохранителей /реле, сиденье водителя — под сиденьем |
| 26 | Блок предохранителей /реле, моторный отсек — на аккумуляторной батарее |
| 27 | Дополнительный предохранитель (5А/7,5А/ 10А) — в задней части блока аудиосистемы |
| 28 | Дополнительный предохранитель (10А) — в задней части блока управления навигационной системой |
| 29 | Зуммер предупреждения о не выключенных фарах- в блоке управления комбинацией приборов |
| 30 | Резистор электродвигателя вентилятора отопителя- ручное управление температурой- блок вентилятора, передний |
| 31 | Звуковой сигнал 1/2 — за передним бампером |
| 32 | Блок управления иммобилайзером — за комбинацией приборов |
| 33 | Кольцевая антенна иммобилайзера — возле замка зажигания |
| 34 | Реле указателей поворота, реле аварийной сигнализации — в выключателе аварийной сигнализации |
| 35 | Блок управления комбинацией приборов /цифровой многофункциональный дисплей — в комбинации приборов |
| 36 | Датчик температуры наружного воздуха — за передним бампером |
| 37 | Блок управления подогревом сиденья водителя — в выключателе подогрева сиденья |
| 38 | Блок управления подогревом сиденья пассажира — в выключателе подогрева сиденья |
| 39 | Блок управления системы SRS — под панелью приборов, в центре |
| 40 | Блок управления электроприводом люка |
| 41 | Блок управления тематикой — в дисплее навигационной системы |
| 42 | Блок управления интерфей сом телефона — за комбинацией приборов |
| 43 | Электронный блок управления КПП — около блока управления двигателем |
| 44 | Датчик скорости автомобиля — КПП |
Замена, проверка и ремонт генератора VWTransporter
Генератор (4-цилиндровый дизельный двигатель с 10/92, 5-цилиндровый бензиновый двигатель с 10/91)
VW Т4 оснащен 3-фазным генератором переменного тока. В зависимости от модели и оснащения генераторы могут устанавливаться различной мощности. Мощность указана на токовой табличке на генераторе.
Если устанавливается дополнительное электрооборудование, необходимо проверить, достаточна ли мощность установленного генератора. При необходимости, установить генератор мощнее.
Генератор приводится в движение от коленвала клиновым ремнем. При этом ротор с обмоткой возбуждения вращается внутри неподвижной обмотки статора со скоростью в два раза превышающей скорость вращения двигателя.
По графитным щеткам, коллектору, обмотке возбуждения протекает ток возбуждения, образуя магнитное поле.
Положение магнитного поля относительно обмотки статора постоянно изменяется, соответственно вращению ротора. При этом в обмотке статора создается переменный ток.
| рис. 1 |
Так как аккумуляторная батарея может заряжаться только постоянным током, то переменный ток через диодный выпрямитель преобразуется в постоянный. Регулятор напряжения изменяет зарядный ток включением и выключением тока возбуждения, соответственно зарядному состоянию аккумуляторной батареи. Одновременно регулятор поддерживает постоянным рабочее напряжение около 14 В независимо от оборотов двигателя.
Меры предосторожности при обращении с генератором
При работах в электросистеме, в моторном отсеке, всегда отсоединять кабель массы (-) от аккумуляторной батареи.
Не путать кабель регулятора напряжения и генератора. Перед отсоединением пометить кабели клейкой лентой.
Не отсоединять аккумуляторную батарею или регулятор напряжения при работающем двигателе.
Не снимать генератор при подсоединенной аккумуляторной батарее.
При проведении электросварочных работ на машинах всегда отсоединять аккумуляторную батарею.
| рис. 2 |
Проверка напряжения генератора
1. Подсоединить вольтметр к плюсовому и минусовому полюсу аккумуляторной батареи.
2. Запустить двигатель. Напряжение во время запуска должно упасть до 8 В (при наружной температуре +20° С).
3. Поднять обороты двигателя до 3000 об/мин. Напряжение должно составлять 13,5 В – 14,5 В. Это доказательство тому, что генератор и регулятор работают. Напряжение генератора (бортовое напряжение) должно быть больше напряжения аккумуляторной батареи для того, чтобы во время эксплуатации аккумуляторная батарея заряжалась.
4. Проверить стабильность регулятора. Для этого включить дальний свет и повторить измерение на 3000 об/мин. Измеренное напряжение не должно превышать измеренное ранее более, чем на 0,4 В.
5. Если измеренные значения лежат за пределами требуемого значения, проверить генератор на СТО.
Снятие и установка генератора
| рис. 3 |
1. Выключить зажигание.
2. Отсоединить кабель массы (-) от аккумуляторной батареи.
После отсоединения аккумуляторной батареи стирается память радиоприемника и электронных блоков управления. Если радиоприемник закодирован, то перед отсоединением аккумуляторной батареи запомнить радиокод. Без кода, после подсоединения аккумуляторной батареи, радиоприемник работать не будет.
3. Если имеется, отсоединить воздушный шланг сзади на генераторе.
| рис. 4 |
4. Снять защитный колпак, отсоединить толстый провод (В+) и тонкий (D+) (см. рис. Схема включения генератора) от контактов (1) и (2).
5. 4-цилиндровый бензиновый двигатель: ослабить винты из кронштейна генератора. Для этого вставить 6 мм ключ для винтов с внутренним шестигранником спереди, в отверстие ограждения зубчатого ремня и вывинтить винты.
6. 5-цилиндровые двигатели и 4-цилиндровый дизельный двигатель: ослабить винты на кронштейне генератора.
7. Ослабить и снять клиновой ремень. Машины с клиновым зубчатым ремнем
| рис. 5 |
8. Ременной привод с натяжным роликом: приподнять натяжной ролик с помощью рычага VW 3299 или монтировки, ослабить клиновой зубчатый ремень и снять с ременного шкива генератора.
9. Ременной привод без натяжного ролика: нажать на генератор вниз с помощью рычага VW-3297 или монтировки, ослабить клиновой зубчатый ремень и снять с ременного шкива генератора.
Помимо непредвиденных поломок и неисправностей, существует определённый технический регламент, по которому нужно проводить подтяжку генераторного ремня. В случае усиленного износа и обнаружения видимых тому подтверждений рекомендуется сразу произвести замену этой комплектующей на новую. Рассмотрим, какой информацией следует обладать автолюбителю, чтобы своевременно поддерживать узел в работоспособном состоянии.
Технические характеристики AAR
| Объем двигателя, куб.см | 2309 |
| Максимальная мощность, л.с. | 133 |
| Максимальный крутящий момент, Н*м (кг*м) при об./мин. | 186 (19) / 4000 |
| Используемое топливо | Бензин АИ-95 |
| Расход топлива, л/100 км | 9.5 — 10.9 |
| Тип двигателя | Рядный, 5-цилиндровый |
| Доп. информация о двигателе | инжектор, OHC |
| Диаметр цилиндра, мм | 82.5 |
| Количество клапанов на цилиндр | 2 |
| Максимальная мощность, л.с. (кВт) при об./мин. | 133 (98) / 5500 133 (98) / 5700 |
| Нагнетатель | Нет |
| Степень сжатия | 10 |
| Ход поршня, мм | 86.4 |
| Тип моторного масла | допуск не ниже VAG 501.01 |
| Количество моторного масла, л | 4,5 (при смене масла — чуть больше 4-х) |
| Тип впрыска | KE III — Jetronic (КЕ-Jetronic 3.2) |
| Давление топлива в системе, бар | 6,1 — 6,5 |
| Давление впрыска форсунок, бар | 4,3 — 4,6 |
| Система зажигания | Трамблер |
| Порядок работы цилиндров | 1-2-4-5-3 |
| Частота вращения холостого хода, об/мин | 720 – 860 |
| Начальный угол опережения зажигания | 15°± 1° до ВМТ при 720-860 об/мин |
| Свечи зажигания | Bosch W8LTCR (ранее W7DTC), Beru 14G-8DTU, Eyquem C62 LS 3X, |
| Зазор в свечах зажигания, мм | 0,7 — 0,9 |
| Наличие катализатора | Да |
| Наличие лямбда-регулирования | Да |
| Рабочая температура двигателя (по датчику ОЖ), град | 87° — 102° |
| Рекомендованный VAG-ом антифриз | G 011 (в настоящее время G 012+) + 100% воды (пропорция 1:1) |
| Привод ГРМ | зубчатый ремень (120 зубов до марта 88 года, 142 — до декабря 90 года и 147 — далее) |
| Ремень генератора, насоса ГУ, кондиционера, мм | поликлиновой 21,36 x 1693 |
| Ремень генератора, насоса ГУ, мм | поликлиновой 21,36 x 1293 |
Регламент обслуживания AAR
Каждый двигатель нуждается в своевременном обслуживании. AAR не исключение, и если вы хотите, чтобы агрегат был надежен на протяжении всего своего ресурса, то не стоит экономить на запчастях и расходниках. Вовремя проведенные ТО позволят не только сохранить, но и увеличить заявленный ресурс. По заявлениям производителя, мотор способен проехать до 500 тысяч километров.
Моторное масло — это важнейшая жидкость в двигателе. AAR достаточно старый двигатель, поэтому завышенных требований к смазке у него нет. Агрегат прекрасно работает на маслах средней ценовой категории. Рекомендуется заливать синтетику или полусинтетику с вязкостью 5w40
Важно следить за уровнем и своевременно менять лубрикант
- Ремень ГРМ требуется менять каждые 100000 километров. Если этого не делать, то ремень просто порвется. Стоит отметить, что двигатель не гнет клапана и при обрыве зубчатого элемента ничего страшного не произойдет. Также следует поменять натяжной и обводной ролики, если их не заменить, то они могут навредить новому ремню.
- Трамблерная система зажигания не требует особого обслуживания, единственное, стоит менять бегунок каждые 50 тысяч километров. Вместе с эти рекомендуется заменить свечи зажигания, пренебрежение этим правилом может вызвать повышенный расход топлива, а также приведет к неровной работе двигателя.
- Каждые 60 тысяч км. требуется производить операцию по регулировке клапанов. Настройка тепловых зазоров осуществляется с помощью специальных шайб. Если отнестись к этому небрежно, то в лучшем случае появится просто стук из ГБЦ. Самым плохим вариантом развития событий является прогар клапана, после этого потребуется капитальный ремонт головки блока цилиндров.
- Масло нужно менять каждые 10000 километров. Это позволит сохранить двигатель в чистоте.
- Фильтрующие элементы рекомендуется менять после каждых 20000 км пробега. Если этого не делать, расход топлива увеличится и двигатель будет работать нестабильно.
- Ремни навесного оборудования особого внимания не требуют, но при каждом ТО их рекомендуется проверять на наличие трещин. Если элемент вызвал сомнения, то необходимо его заменить.
- Охлаждающую жидкость требуется менять раз в 5 лет. Также требуется контролировать состояние патрубков и помпы.
Механизм ГРМ достаточно прост: ремень, два шкива, обводной ролик и помпа, которая приводится в действие зубчатым ремнем.
Характерные проблемы: мнение владельцев
Обычно владельцы сталкиваются с несколькими типичными проблемами для данного ДВС.
Это износ клапана EGR (клапана рециркуляции отработавших газов). Проявляется проблема повышенным «масложором», дымной работой мотора, реже – глухим стуком из-под капота. Решается такая ситуация устранением сопутствующих неисправностей и заменой самого клапана EGR.
Еще одна причина необычно шумной работы мотора кроется в изношенных гидравлических толкателях клапанов. Лучше менять их на новые, не дожидаясь проблем, вместе с заменой привода ГРМ.
Если водитель слышит характерный металлический звон, когда глушит мотор – двойному маховику сцепления пришел конец. Реже, но бывает, что звон изношенного маховика слышен на холостых оборотах. Придется менять комплект сцепления целиком. Правда, не все из модификаций 1.9 TDI оснащены двухмассовым маховиком в принципе.
Внезапная потеря тяги двигателем – признак «умирания» турбины. Решение проблемы зависит от результата диагностики. В худшем случае, турбокомпрессор под замену.
Другая беда, связанная с нестабильной работой мотора и потерей мощности – снижение компрессии в цилиндрах. Если снять ГБЦ и заменить прогоревшие седла клапанов, жизнь турбодизелю можно продлить еще на пару десятков тысяч километров.
Одна из самых серьезных гипотетических поломок связана с тем, что ролик натяжения приводного ремня навесного оборудования (генератора, ГУРа и т.п.) изламывается. Дальше цепь катастрофических событий: ремень обрывается, наматывается на шкив коленвала, может попасть под привод ремня ГРМ и привести к его проскоку. Что вызывает роковую встречу поршней и клапанов.
Поэтому важно регулярно проверять ролик – он не должен начать колебаться, а ремень должен быть достаточно натянут, а также нужно вовремя ремонтировать генератор. Если натяжитель перекошен, его нужно менять на оригинальный. Вообще, лучше менять оригинальный ролик каждую замену ремня ГРМ
Если он уже начал колебаться, у владельца есть примерно 20 тыс. км на решение вопроса
Вообще, лучше менять оригинальный ролик каждую замену ремня ГРМ. Если он уже начал колебаться, у владельца есть примерно 20 тыс. км на решение вопроса.
Диагностика неисправностей генератора
Не горит контрольная лампа зарядки при включении зажигания
Перегорела лампа — Заменить
Ослаб или закорродировал провод массы генератора — Проверить надежность контакта соединения с массой, затянуть винт
Батарея разряжена — Зарядить
Обрыв в цепи между генератором, замком зажигания и контрольной лампой — Проверить вольтметром по электросхеме
Неисправно штекерное соединение между диодным выпрямителем и регулятором напряжения — Проверить, при необходимости штекер заменить
Графитные щетки не прилегают к коллектору — Проверить легкость хода и длину графитных щеток (минимальная длина 5 мм)
Сгорела обмотка возбуждения генератора — Заменить ротор
Контрольная лампа зарядки не гаснет при повышении оборотов
Ослаб клиновой ремень — Натянуть клиновой ремень
Неисправен регулятор напряжения — Проверить напряжение генератора, при необходимости регулятор заменить
Провод «D+» между генератором и контрольной лампой пробило на массу — Проверить провод и контакты, при необходимости заменить провод
Контрольная лампа зарядки горит при выключенном зажигании
Диоды выпрямителя имеют короткое замыкание — Проверить диоды, при необходимости заменить диодный выпрямитель
Бензиновый двигатель с рабочим объемом 2,0 л/дизельный двигатель с рабочим объемом 1,9 л
Снятие генератора
Отключить все установленные аккумуляторные батареи.
Снять нижний кожух моторного отсека.
Пометить направление движения поликлинового ремня, ремень ослабить и снять.
Разъединить с задней стороны генератора штекерный разъем 1 и отвернуть крепление тонкого провода (0+).
Снять защитный колпачок 2, отвернуть расположенную под ним гайку крепления и снять толстый провод (В+).
Вывернуть 2 болта крепления генератора (стрелки на рисунке).
Снять генератор с кронштейна и вынуть из моторного отсека движением вверх.
Установка генератора
Выбить наружу примерно на 4 мм 2 резьбовые втулки с присоединительной стороны генератора.
Последующая установка выполняется в обратной последовательности.
Моменты затяжки: болты крепления генератора 20 Нм. Гайка крепления провода (В+) 15 Нм.
Бензиновый двигатель с рабочим объемом 3,2 л
Примечание: снятие и установка выполняются так же, как и для двигателя с рабочим объемом 2,0 л. далее указывается только на имеющиеся отличия.
Отключить все установленные аккумуляторные батареи.
Снять нижний кожух моторного отсека.
Перевести балку замка капота в положение для технического обслуживания.
При установке вывернуть нажимной болт из отверстия натяжного элемента.
Момент затяжки: болты крепления натяжного элемента 20 Нм.
Схема монтажа генератора дизельный двигатель с рабочим объемом 2,5 л
Примечание: у дизельного двигателя с рабочим объемом 2,5 л привод генератора осуществляется не поликлиновым ремнем, а с помощью эластичной торсионной муфты.
1 — две направляющие втулки
2 — эластичная торсионная муфта для привода генератора. Перед снятием пометить направление вращения. При наличии повреждений муфту заменить.
4 — болты. 50 Нм 90° *. Для крепления реактивной опоры.
5 — передняя реактивная опора, верхняя часть. При снятии генератора болты крепления вывернуть.
6 — подпятник. Для реактивной опоры. При снятии генератора болты крепления вывернуть.
7 — болты, 20 Нм + 90˚ *. Для крепления подпятника.
8 — болт, 90 Нм + 180° *
9 — реле—регулятор генератора
10 — винты. Для крепления реле—регулятора.
12 — винт. Для крепления защитной крышки.
Для снятия необходимо демонтировать нижний кожух моторного отсека и перевести в положение для технического обслуживания балку замка капота.
Удалить крышку и отвернуть крепление гасителя крутильных колебаний к балке переднего моста. Генератор снять движением вниз.
Внимание: Крепление генератора к кронштейну не отворачивать, снять генератор вместе с кронштейном. Гайку крепления провода (В+) затянуть моментом 15 Нм
Гайку крепления провода (В+) затянуть моментом 15 Нм.
*Самоконтрящиеся. После каждого демонтажа заменять.
