Регламент замены ремня грм лада гранта 8 клапанов двигатель 11186

Диагностика неисправности механизма газораспределения

Процесс диагностики, идентификации источника поломки достаточно сложный. Порой без наличия цифрового оборудования невозможно провести полный осмотр, оценить общее техническое состояние узлов, агрегатов.

Всегда ориентируйтесь «на слух». Почувствуйте работу мотора

Если слышно сторонние, нехарактерные ранее звуки, стуки на «холодную», на «горячую» — вероятнее всего причина в ГРМ;
Обращайте внимание на уровень расхода горючего, динамику разгона, информативность педали акселератора. Пассивность, плохая «отзывчивость» – факторы, указывающие на возможную поломку;
Ритмичность работы на холостом ходу: в исправном состоянии недопустимы сбои такта, троение, вибрации

Средний показатель оборотов равен 950 об/мин, минимальный 850 об/мин, максимальный 1050 об/мин.

Советы владельцев Лада Гранта

Большинство владельцев Лада Гранта, тем более владельцы 16-ти клапанных моторов (ремонт намного дороже, чем 8-ми клапанный аналог), советуют не дожидаться положенных 75 тысяч километров пробега. Дело в том, что некачественные комплектующие могут привести к тому, что износ начнётся уже после 20 тысяч километров.

K015670XS — артикул запчасти для 16-ти клапанных двигателей.

K015670XS

Пара советов о замене ремня ГРМ

Если вы решили заменить ремень самостоятельно, то стоит учитывать некоторые рекомендации.

К примеру, после установки ремня, потребуется его ещё и правильно натянуть. Делается это при помощи специального ключа. Некоторые заметят, что можно обойтись и подручными средствами, однако результат тогда никто не гарантирует.

Усилие, которое характерно для разворота ремня на 90 градусов между шкивами коленчатого и распределительного вала, не должно быть больше 20 Нм, но и не нужно допускать, чтобы оно было ниже 15 Нм. Все остальные показатели подскажут вам о том, что натяжение ремня было выполнено неправильно, и потребуется провести дальнейшую регулировку.

Заводской регламент сроков замены ГРМ

Каждый производитель транспортных средств указывает сроки проведения технического обслуживания, других регламентных работ. Согласно этого документа замена зубчатого ремня на автомобиле Лада Гранта должна производиться при пробеге машины не более 75 тыс. км. На самом деле эта цифра не всегда соответствует действительности, этому есть ряд причин. Срок службы зубчатого ремня будет зависеть от:

Качества используемого изделия.
Условий эксплуатации автомобиля.
Технического состояния двигателя.
«Возраста» зубчатого ремня.

Качеству изготовления резинотехнических изделий уделяется много внимания, однако качество деталей разных производителей сильно отличается. Основным поставщиком для ВАЗа является завод РТИ, который расположен в г. Балаково. Кроме него двигатели могут комплектоваться продукцией других фирм таких как Gates, ContiTech, Trialli, Bosch, некоторых других. Следует внимательно рассматривать приобретаемый товар, так как под видом продукции известных производителей можно купить подделку.

Условия эксплуатации автомобиля, особенно его двигателя также сказываются на сроке службы привода ГРМ. В 16 клапанных модификациях нагрузка на зубья ремня увеличивается, поэтому он требует большего к себе внимания. Попадание в зону работы привода механизма ГРМ топлива, технических жидкостей недопустимо. Они размягчают тело резинотехнических изделий, делают материал податливым, зубья легко срезаются. При малейшем проявлении протечек в зоне работы привода ГРМ их немедленно необходимо устранить.

Зубья шестерён коленчатого и распределительных валов постепенно изнашиваются, высота зубьев уменьшается. Это значит, что площадь контакта с ремнём становится меньше, легче сорвать гребень зубчатого ремня. А также источником неприятностей для привода ГРМ может стать насос охлаждающей жидкости. Иногда происходит его заклинивание, а так как помпу вращает зубчатый ремень, происходит срезание его зубьев.

При сравнительно небольшом ежегодном пробеге машины, следует также внимательно следить за состоянием деталей механизма ГРМ. Ремень стареет даже если мотор не работает, поэтому при каждом ТО его осматривают. Если замечены даже небольшие трещины, отслоения он меняется. Оптимальным сроком для замены зубчатого ремня в приводе механизма ГРМ будет пробег 50–60 тыс. км.

Ремень грм лада гранта: выбор, замена своими руками — АвтоЭксперт

14.01.2020

Согласно регламенту, производить замену ремня ГРМ нужно каждые 75 000 км. Совет относится к двигателям ВАЗ-11183, 11186 и 21116. Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Замена: ремень ГРМ Лада Гранта 1,6 л 16 кл. ⋆ I Love My Lada

Замена ремня ГРМ на 106-сильной 16-клапанной Лада Гранта 1,6 в сервисе обойдется примерно $40-45. Кажется, это достаточный стимул для того, чтобы засучить рукава, и заменить ремень своими руками. Вся работа займет не более полутора часов и не требует никаких специальных навыков.

Когда менять ремень ГРМ на Гранте 1,6 л 16 кл. (двигатель ВАЗ-21127)

Ремень привода распределительных валов на Лада Гранта с мотором ВАЗ 21127 не имеет определенного регламентного пробега. Это значит, что его необходимо постоянно контролировать несмотря на установленный автоматический натяжитель.

Проверку состояния ремня ГРМ проводим не реже одного раза в 10-12 тысяч км.

Как правило, родные заводские ремни изнашиваются уже к 60-й тысяче пробега, а на пробеге в 80 000 км решительно требуют замены. Чтобы не проморгать этот момент, мы должны учесть, что главными показаниями к замене ремня ГРМ на Гранте с мотором ВАЗ 21127 служат:

попадание на ремень антифриза и других эксплуатационных жидкостей, но перед установкой необходимо выяснить причину их появления;
расслоение ремня ГРМ;
торцевой износ ремня, который очень опасен;
трещины на поверхности;
срез зубьев;
выкрашивание и другие внешние повреждения резиноматериала и арматуры.

Словом, до обрыва лучше не доводить, как и до проворачивания распредвала относительно коленвала. А это тоже может грозить как перебоями в работе двигателя, так и полным его отказом. Зависит от того, насколько собьются фазы ГРМ.

Делаем вывод. Практика показывает, что замена ремня нужна уже на пробеге 50-60 тысяч км, а проверка его состояния — каждых 10-12 тысяч км. Заводской ремень Gates (для Приоры, Гранты 1.6 16V 21126-21127) GD380 QF, цена порядка $20-22. АвтоВАЗ говорит, что ремень должен выдержать до 200 000 км пробега. Это не совсем отвечает действительности.

Собираем механизм обратно

Этот процесс производится в противоположном прошлому направлении. В первую очередь еще раз гляньте, что метки находятся в нужном положении. После этого устанавливаете новый натяжитель, а поверх шестерен накидывается свежий ремень ГРМ. Начинайте снизу, двигаясь вверх поддерживайте ремень натянутым и наденьте на шестерни распределительных валов.

Натяжение регулируется роликом, сбоку которого есть два отверстия. В них удобно вставлять круглогубцы или специальную регулировочную вилку. Выставив натяжение затяните болт ролика со средним усилием. Проверьте правильность монтажа пару раз провернув ключом коленчатый вал. Выполните пару полных оборотов вала и посмотрите, чтобы метки четко совпадали.

Теперь предстоит поставить на место генератор, при этом не забудьте, что натяжительного механизма здесь нет. Поэтому сперва придвиньте генератор к двигателю и наденьте на него ремень. На шкив вала он надевается частично, после чего вал проворачивается и ремень становиться на место. По аналогии с тем, как это делалось с цепью на старых велосипедах, ничего сложного. Далее собирайте в обратном порядке и запускайте мотор для проверки. На 16-ти клапанном двигателе алгоритм такой же, за исключением того, что роликов ставиться два, плюс еще и обводные ролики ставить нужно.

При проведении работ обратите внимание на чистоту в узлах распределительного механизма, осмотреть места, в которых может наблюдаться течь масла. Если таковая есть — устраните, чтобы в будущем проблем не было

При монтаже протрите трущиеся поверхности от пыли и грязи, удалите остатки старого ремня, нередко там остаются куски резины, черный порошок от работы резины. Не поленитесь и протрите блок двигателя, чтобы в случае чего быстро заметить начинающиеся неполадки.

Как произвести замену ремня привода ГРМ на Лада Приора своими силами?

Процесс включает не только ротацию резиновой передачи, вместе с ней меняются и ролики – натяжной и опорный. Комплекты для ремонта обычно продаются в автомагазинах. Для работы потребуются следующие инструменты:

Далее процесс смены привода происходит в следующем порядке:

Как отрегулировать натяжение привода на ВАЗ 2170?

Финальная стадия замены ремня ГРМ на автомобиле Лада Приора выполняется по схеме:

Болт натяжного ролика затягивается моментом 35-41 Нм, а шкив вспомогательных аппаратов – 105-110 Нм. Сборка выполняется в обратной последовательности, не ставим только верхний пластиковый кожух для визуального контроля выполненной работы.

Далее заводим мотор и наблюдаем – указатели 1 и 2 на ролике не должны при перегазовке отклоняться от нормы более, чем на 2 мм, после этого принимать рабочее положение. После проверки работоспособности агрегатов верхний кожух привода устанавливается на место.

Описанный процесс аналогичен и может быть применен при ремонте автомобилей Lada Kalina и Lada Granta. Методика замены привода газораспределительного механизма доступна любому автолюбителю, но требует особой внимательности. Малейшее смещение меток способно вылиться в дорогостоящий ремонт.

Ремень ГРМ – важный узел мотора вашего авто, связывающий коленвал с распределительными валами. Основной его функцией является точное и своевременное движение клапанов в соответствии с положениями поршней в цилиндрах. В случае обрыва это соответствие нарушается, и клапаны могут начать двигаться навстречу поршням, что неминуемо приводит к большому и дорогостоящему ремонту. Именно поэтому рекомендуется при каждой возможности контролировать состояние ремня ГРМ. В Лада Приора замена ремня ГРМ, или его проверка, требуется с такой же частотой и по тем же причинам, что и на других авто. Сейчас мы детально рассмотрим данный процесс.

Проверка проводится на холодном двигателе комнатной температуры. Если на вашем автомобиле установлен кондиционер, то необходимо снять ремень привода дополнительных агрегатов. Чтобы детально осмотреть ремень ГРМ, необходимо подвесить одно колесо, приподняв автомобиль домкратом или подъёмником. Далее, внимательно изучая каждый миллиметр ремня, вращаем подвешенное колесо вперёд по ходу движения автомобиля. Ремень должен быть идеально ровным, без продольных и поперечных порезов. На ремне не должно быть никаких отслоений и не должно торчать ниток, входящих в его состав. Каждый зубчик должен быть на месте и в основании каждого зубчика не должно быть трещин и оборванных кусков ремня

Не менее важно отсутствие следов подтёка масла на ремень. Ремни такого типа, в прочем, как и любые другие ремни, не терпят попадания на них моторного или любого другого масла – оно очень быстро разрушает их состав и, рано или поздно, приводит к обрыву самого ремня ГРМ

Прежде чем заменить ремень ГРМ вследствие попадания на него масла, необходимо выяснить и устранить причину течи.

На силовых агрегатах ВАЗ-21126 распредвалы приводятся во вращение шкивом коленвала (1). Под правым распределительным валом (если смотреть на подкапотное пространство спереди) находится опорный ролик (9) ремня газораспределительного механизма (2). Под левым распредвалом находится ролик, используемый для натяжки ремня (4). Ещё ниже, под натяжным роликом, находится насос охлаждающей жидкости, шкив (3) которого приводится в движение зубчатым ремнём. Крепление натяжного ролика устроено так, что ось вращения может смещаться относительно двигателя. Это и создаёт натяжку ремня ГРМ при повороте ролика относительно оси его крепления. За правым шкивом распредвала (7) закреплён синхронизирующий диск (8), который обеспечивает работу датчик фаз ГРМ. Привод закрыт пластиковыми крышками во избежание попадания посторонних предметов, пыли и грязи. Чтобы грамотно установить фазы, используются специальные метки:

— метка A, расположенная на шкиве коленвала должна совпадать с меткой B, расположенной на корпусе двигателя над коленвалом

— метка D, расположенная на шкиве левого распредвала (5) должна совпадать с меткой C, расположенной на задней крышке (6)

— метка E шкива распределительного вала (7) должна совпадать с меткой F на задней крышке (6)

Цены и артикулы, оригиналы и аналоги ремней ГРМ

В работе любого двигателя ремень ГРМ играет первостепенную роль, поэтому выбирать его необходимо предельно внимательно. Сегодня на рынке есть несколько проверенных производителей, продукция которых весьма востребованна. Лучшие ремни ГРМ на Гранта производят компании:

Contitech (в основном – добротные ремни, но и стоимость их высока);
Gates (с этим брендом надо быть осторожнее – велика вероятность подделок, в принципе, как и с любой другой маркой);
Dayco (хорошие ремни за свои деньги);
Bosch (наверное, самый известный, и тоже часто подделываемый бренд);
БРТ (Балаковорезинотехника, практически «русский Gates», при той же стоимости).

Длина нового ремня ГРМ для 8-клапанной Гранта составляет 823 мм. Обойдется он примерно в 700 руб., артикул оригинала по каталогу – 1118-1041020-07.

Ремень ГРМ для Лада Гранта с 16-ти клапанным силовым агрегатом имеет 137 зубьев при ширине 22 мм.

Насчет цен аналогов, можно сказать, что стоимость того же комплекта ремня ГРМ с роликами под артикулом K015521XS, от бренда Gates, начинается всего с 1 тыс. руб. Приобретая продукцию известной фирмы, каждый владелец автомобиля должен быть внимательным, чтоб не попасться на подделку.

Lada Granta проверка и замена ремня привода ГРМ 8-клапанного двигателя

Схема привода ГРМ: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя защитная крышка; 5 – зубчатый шкив распределительного вала; 6 – зубчатый ремень; А – прилив на задней защитной крышке; В – метка на шкиве распределительного вала; С – метка на крышке масляного насоса; D – метка на шкиве коленчатого вала.

Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ.

Снимаем крышку.

Вывешиваем правое переднее колесо и включаем пятую передачу в коробке передач. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя и осматриваем ремень привода ГРМ. При нормальном натяжении ремня…

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. фото выше) ремень необходимо заменить. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Внимание! Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов

км пробега или в случае обнаружения на ремне дефектов

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов.

Далее нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов.

Во избежание повреждения датчика положения коленчатого вала необходимо снять его.

При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика.

Головкой «на 10» отворачиваем болт крепления датчика.

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя – установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…

…до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления.

Риска 2 на маховике должна располагаться напротив прорези 1 шкалы на верхней крышке картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора…

…просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора,..

…снимаем шкив…

…и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ

Снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов.

Вынимаем ремень из моторного отсека.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны. Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113). Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113)

Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113).

12Читать далее »

Какой комплект приобрести

Кроме зубчатого ремня приобретают натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Хорошо зарекомендовали себя изделия от компаний GATES, BOSCH, DAYCO, CONTITECH. Если будет заменена помпа в системе охлаждения двигателя, понадобиться антифриз на доливку.

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.

Снимаем защитную шайбу.

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

Поменяв водяной насос приступаем к установки нового ремня ГРМ.

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда.
Удачи на дорогах. Ни гвоздя, ни жезла!

Замена ГРМ Лада Гранта 8 клапанов требуется раз в 75 тысяч километров пробега. Если игнорировать плановую замену ремня, натяжного ролика и иногда помпы (насоса охлаждающей жидкости), то можно нарватся на серьезный ремонт двигателя Lada Granta. Ведь обрыв ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к приводу ГРМ нужно относится очень внимательно. Раз 15 тысяч необходимо обязательно осматривать ремень на предмет разрывов, трещин, отслоений или замасливания.

Совет относится к двигателям ВАЗ- , 11186 и 21116 . Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо!

Тюнинг мотора

Изначально двигатель 21127 уже получил заводской тюнинг, но возможности для дальнейшего повышения мощности все же остались:

в дополнение к штатному ресиверу монтируется заслонка диаметром 54 мм для достижения характеристики около 110 л. с.;
еще 10 л. с. добавит замена выпускного катколлектора «пауком»;
распредвал Стольникова модификации 8.9 придаст мощности в верхнем диапазоне оборотов.

Тюнинг 21127

Возможен комплексный тюнинг за счет установки распредвала Стольников 9.15 с фазовым смещением 316 градусов, заменой форсунок на Бош 431 360 (более производительные в сравнении с штатными) и фрезеровкой ступеней седла клапана. В этом случае ДВС получит около 150 л. с.

Таким образом, мотор 21127 является тюнингованной в промышленных условиях версией предыдущего ДВС 21126. Характеристики улучшены только за счет модификации впускной воздушной системы (заслонка внутри ресивера плюс ДАД, ДТВ).

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике: 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

Автоматика сработает на ослабление11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке. Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

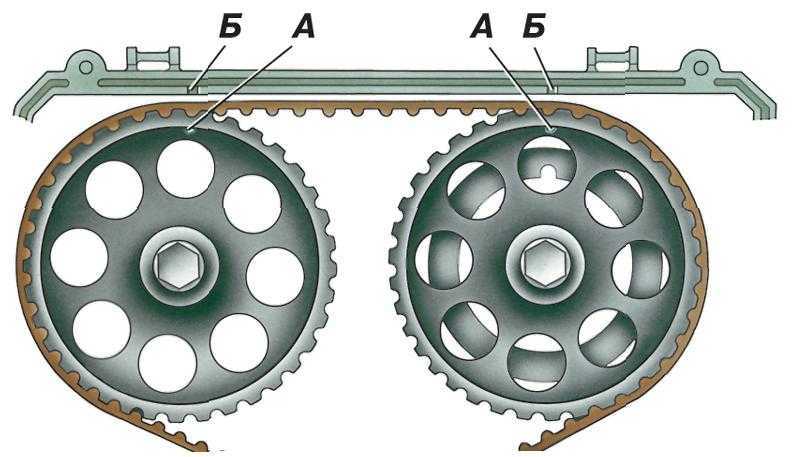

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали: • Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м; • Крепёжная гайка ролика (11183) – 30–36 Н*м; • Крепёж шкива генератора – 105–110 Н*м. • Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта. Детали из вазовского каталога Сразу рассмотрим список узлов и специнструмента ВАЗ: • Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21; • Ремень ГРМ (11183) – 2108-1006040-10; • Автоматический натяжной ролик – 21116-1006226; • Ремень ГРМ (11186/21116) – 21116-1006040; • Ключ для автоматического ролика – 67.7812.9573-01; • Ключ для ролика ВАЗ-11183 – 67.7834.9525. • Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее: • Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01; • Крышка привода ГРМ (11183) – 21080-1006146-10; • Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73; • Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00. Надеемся, вопросов здесь не возникнет.Импортные аналоги Для замены ремней «2108-1006040-10» подходят разные комплектующие: • GATES – 5521 или 5521XS; • BOSCH – 1 987 949 095; • DAYCO – 94089; • CONTITECH – CT527; • Finwhale – 2108-1006040. • Ремень ГРМ «21116-1006040» можно заменить другой деталью: • GATES – 5670XS; • CONTITECH – CT1164; • QUARTZ (Германия) – QZ-5670XS. Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный».

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок

Замена ремня ГРМ на 16-ти клапанном моторе. Особенности процесса

Процесс замены ремня ГРМ на Гранте 16 клапанов мало чем отличается от аналогичного процесса на 8-ми клапанном. Но есть и некоторые отличия, которые состоят в том, что 2 распредвала имеют другие метки и выставляются они несколько иначе.

Помимо этого, замена ремня ГРМ Гранты 16 клапанов автомат усложнена тем, что для проведения этих работ необходимо снять стартер, который закрывает доступ к маховику. Размер ремня ГРМ Лада Гранта с 16-ти клапанным мотором – 137 зубьев при ширине 22 мм. Демонтаж стартера на Ладе Гранта Произвести снятие стартера несложно. Для этого достаточно произвести следующие действия:

Отсоединить от стартера пластиковые разъемы
Открутить гайку, которая держит силовую клемму. Для этого используется ключ на 13
Тем же ключом выкрутить 3 болта, которые крепят стартер к кронштейну
Придерживая корпус стартера, аккуратно отсоединить его.

После снятия этого элемента можно приступать к замене ремня ГРМ. Как выставить метки на Гранте с 16-ти клапанным мотором Так как 16-ти клапанная машина имеет 2 распредвала, метки на каждом из них должны совпадать с выемками на верхней части крышки ГРМ, а также с маховиком двигателя. Прокрутив коленчатый вал вправо до совпадения этих меток, распредвалы нужно зафиксировать. Для этой цели прекрасно подойдет небольшой брус мягкой древесины или резиновый упругий кусок.

После того как метки совпали, маховик фиксируется таким же образом, как и на 8-ми клапанных моделях.

В моторе с двумя распределительными валами кроме натяжителя ремня ГРМ Гранта, имеется также опорный ролик. Он выполняет функцию дополнительной стабилизации ремня, регулировки его правильного положения по отношению к другим деталям и лучшего функционирования всей ременной передачи. Как и натяжной ролик, его нужно проверить на наличие дефектов и при необходимости заменить новым.

Натяжка ремня

Как натянуть ремень ГРМ на Гранте с 16 клапанами? Процесс особо не отличается от замены ремня на Лада Гранта 8-ми клапанной. Начинать нужно с нижнего шкива (коленвала). Потом обвести шкив генератора и помпы, правильно расположив деталь по роликам, а после – надеть ее на шкивы распределительных валов.
