Как поменять ремень ГРМ Лансер 9

Пошаговая инструкция по замене ремня ГРМ представлена на фото выше. Здесь же подробнее описаны основные моменты процедуры.

Инструменты, которые понадобятся: трещотка с головками на 10, 12, 19, ключ на 12, плоскогубцы, домкрат с упорами, отвертку, маркер, вороток.

Менять ремень ГРМ можно не только на яме или подъемнике. Есть вариант обойтись поддомкрачиванием передней части (с установкой упоров разумеется) и снятием правого колеса.
Снимать шкив коленвала бывает затруднительно — открутить болт крепления подчас нелегко. Самый действенный способ состоит в том, чтобы открутить его стартером. Для этого надо отключить катушки зажигания (можно и питания на форсунки, на всякий случай), установить головку на болт и приспособить к ней вороток так, чтобы он упирался в рычаг или землю. Затем короткими попытками (не более 1 секунды) прокручивать стартер — болт должен открутиться с первого раза. Попробовать открутить болт можно другим способом, если есть напарник, который будет жать на педаль тормоза, при включенной пятой передаче.В руководстве по ремонту встречается совет по откручиванию болта шкива коленвала с помощью старого ремня генератора. Об этом варианте многие отзываются отрицательно.
Метки ГРМ Лансер 9 (коленвала и распредвала) выставляются после того, как уже будет снят шкив коленвала, помпы, а также нижний кожух. Чтобы выставить метки, надо переключить на 5-ю передачу, установить колесо и крутить его до совпадения меток распредвала и блока двигателя. Затем проверить метку коленвала, при схождении меток на распредвале и блоке двигателя она тоже должна совпадать.
При установке натяжного ролика, пружина сразу не ставится. Прикрутив ролик, нужно надеть ремень ГРМ таким образом, чтобы обратная к ролику сторона потуже натянулась. После этого устанавливается пружина, за чей счет производится автоматическое натяжение ремня. Потом прикручивается центральный болт ролика.

Момент затяжки резьбовых креплений при замене ремня ГРМ (для двигателей 4G18/13):

болт крепления шкива коленвала — 128 Нм;
болт крепления шкива помпы — 9 Нм;
болт крепления помпы — 13 Нм;
болт крепления натяжителя ремня — 23 Нм.

«Оперируемый» двигатель 4G18 1,6 литра.

Для начала снимаем правое переднее колесо и откручиваем защиту колесной арки.

Таким образом получаем доступ к шкиву коленвала. Откручиваем 3 болта ключом на 10 и снимаем верхний кожух ремня ГРМ.

Ослабляем натяжные болты генератора и насоса ГУРа.

Снимаем приводные ремни.

6

На фото — натяжной болт насоса гидроусилителя руля.

7

Затем надо снять шкив помпы, для этого стопорим отверткой и откручиваем 4 болта.

8

Снимаем шкив.

Далее следует открутить болт коленвала, которым крепится шкив. Лучше всего использовать гайковерт, поскольку болт затянут достаточно большим моментом, а также стоит учитывать его прикипание.

Если болт шкива коленвала не желает откручиваться, существует несколько способов его «уговорить». Один из лучших — с помощью стартера, уперев вороток с головкой в землю или рычаг. Подробно это описано ниже.

11

Выставляем коленвал по метке. На шкиве распредвала установочная метка должна совпасть с приливом на головке блока.

12

Если метки на распредвале и блоке двигателя сошлись, то и метка коленвала должна совпадать.

13

Чтобы снять или установить ремень ГРМ необходимо демонтировать опору двигателя. Двигатель при этом либо вывешивается, либо под картер снизу подставляется временная подпорка.

14

Открутить крепление опоры и компрессора ГУРа.

15

Опора двигателя снята.

16

С помощью ключа на 10 откручиваем болты крепления нижней крышки ГРМ и снимаем её.

17

Нижняя крышка.

18

Преднатяжение ролика в нижней части двигателя создается пружиной.

19

Натяжной ролик крепится с помощью одного болта к блоку цилиндров. Нужно аккуратно вывести пружину и снять ролик.

20

Можно снимать ремень ГРМ.

21

Использован оригинальный комплект ремня и ролика от Mitsubishi.

22

Новый ремень устанавливается начиная снизу. При установке нового ремня, натяжной ролик сперва отводится максимально в сторону и прижимается болтом. После установки нового ремня отпускаем болт ролика и пружина сама сделает нужное натяжение ремня. Закручиваем болт моментом 20-26 Нм.

23

Схематично представление процедуры и моменты затяжки резьбовых соединений.

Замена ремня ГРМ Лансер 9

Митсубиси Лансер 9 замена ремня грм Lancer 9 для многих является эталоном автомобиля универсального. Модель сочетает в себе высокий функционал, низкую цену, отменное качество.

Недаром машина стала столь популярной во всём мире, в том числе на постсоветском пространстве. Однако, несмотря на высокий уровень качества, японская машина время от времени требует некоторого ремонта.

От состояния этого узла автомобиля во многом зависит срок службы мотора, а также эксплуатационный период в целом

Соблюдая некоторую периодичность, крайне важно проверять ремень газораспределительного механизма на предмет исправности, при необходимости заменять

Митсубиси Лансер 9 метки на газораспределительном механизме

Ремень газораспределения любого современного мотора, в том числе и двигателя Митсубиси Лансер 9, представляет собой узел, синхронизирующий работу распредвала и коленвала. Помимо двух основных валов, деталь двигателя соединяет также ряд других, не менее важных агрегатов.

Ремень ГРМ Митсубиси Лансер 9 работает в условиях сильного трения, что обуславливает его быстрый износ

Вследствие этого неизбежного процесса важно вовремя проводить замену детали, так как его обрыв вызывает некоторые неприятные явления, а точнее:. Специфика работы ремня ГРМ делает обязательными мероприятия по проверке его состояния. Появление малейших дефектов на поверхности резины требует замены детали

Появление малейших дефектов на поверхности резины требует замены детали

Специфика работы ремня ГРМ делает обязательными мероприятия по проверке его состояния. Появление малейших дефектов на поверхности резины требует замены детали.

Помимо этого симптомами неисправного ремня могут служить:

Интересно: Замена топливного фильтра на Мицубиси L200

Замена ГРМ Митсубиси Лансер 9

Митсубиси чётко регламентирует километраж, определяющий периоды проверки и замены ремня наших 9-ых Лансеров

Проверять состояние узла важно каждые 15-30 000 км, а заменять – каждые 90 000 км. Однако при появлении указанных выше признаков необходимо провести замену раньше срока. Срок службы ремня ГРМ Митсубиси Лансер 9 истёк или поломка случилась раньше? Необходимо сразу же провести замену детали

К счастью, ремонтные мероприятия вполне проводимы своими руками и требуют от автовладельца лишь наличия определённого инструмента, а также базовых навыков авторемонта

Срок службы ремня ГРМ Митсубиси Лансер 9 истёк или поломка случилась раньше? Необходимо сразу же провести замену детали. К счастью, ремонтные мероприятия вполне проводимы своими руками и требуют от автовладельца лишь наличия определённого инструмента, а также базовых навыков авторемонта.

Замена осуществляется при помощи следующих приспособлений, то есть их наличие обязательно:

Mitsubishi Lancer 9 ремень грм

Алгоритм замены детали включает выполнения следующих действий.

Интересно: Mitsubishi Pajero Sport: ремонт и замена колодок

Осталось собрать конструкцию в первоначальное состояние и продолжить эксплуатировать автомобиль.

Выставить метки ВМТ (верхней мёртвой точки) на коленчатом и распределительном валу, упомянутые в 5 и 9 пунктах процесса замены, необходимо следующим образом.

Какое изделие лучше поставить, производитель

В заключение статьи отметим наиболее популярные и надёжные детали системы ГРМ, которые могут понадобиться для замены. Только выбрав и купив качественные запчасти на Лансер 9, можно гарантировать долгую и надёжную службу автомобиля.

Товар, наименованиеНазвание, каталожные номера

Оригинальные ремни грм	Mitsubishi MD342154 и Mitsubishi 1145A051
Аналоги ремней	Gates 5535XS, Contitech CT1008 и SUN A343YU100
Ролик натяжителя ремня грм, оригинал	Mitsubishi MD356509
Аналоги роликов	NTN JPU 57-008 A-4, NTN NEP57008A6 и SUN A343YU100
Оригинальный ремень гидроусилителя (аналог)	Mitsubishi MD375935 (Gates 5PK 1063)
Оригинальный ремень генератора (аналог)	Mitsubishi MN183019 (Gates 5PK903)

Процедура замены

Замена ремня ГРМ Мицубиси Лансер 9 – непростая процедура, нуждающаяся в частичной разборке мотора и определённых условий. При этом необходимо наличие гаража, специализированного инструмента и классифицированного подбора заменяемых запчастей.

Поэтому надёжнее обратиться к специалистам, на станцию технического обслуживания, где всё для этого приспособлено. Однако поменять привод ГРМ на Лансер 9 допускается и самостоятельно, нужно для этого лишь иметь элементарные навыки в обслуживании и ремонте машины.

Алгоритм действий

Поддомкратить автомобиль с правой стороны, затем снять переднее колесо и подкрылок.
Укрепить машину для устойчивости, подложив под неё дополнительную опору.
Вначале у двигателя необходимо снять привод гидроусилителя руля (ГУР).
Снять привод генератора и помпы.
Демонтировать шкив коленвала, предварительно открутить болт.

Снимаем верхнуюю защитную крышку

Поставить метки на распредвал и коленвалах

Осторожно пассатижами удалить пружину натяжного ролика с последующим его снятием.
Вывернуть крепёж от помпы ГУР и опоры мотора. Демонтировать основание подвески.
Заменить привод ГРМ

Одевать новый ремень так, чтобы поверхность, противоположная ролику, была в натянутом состоянии.

Сборку двигателя на Лансер 9 производить в обратном порядке.

Установочные метки

При разборке и сборке мотора на Лансер 9 особое внимание нужно уделить узлам кривошипно-шатунного механизма (КШМ) и ГРМ, так как они взаимосвязаны между собой. Перед тем как разъединить данные механизмы, нужно предварительно выставить метки на соответствующих валах этих устройств

Для выставления меток проворачивают коленвал

Для выставления меток проворачивают коленвал.

Для двигателя SOHC

Метка распредвала должна быть совмещена с меткой на головке блока цилиндров.

Установочная метка SOHC

Метка коленвала должна быть установлена с меткой на блоке цилиндров на обоих типах двигателя. Чтобы увидеть данную метку необходимо снять шкив привода генератора и насоса гидроусилителя.

Метка коленвала для всех типов двигателя

Для двигателя DOHC

Необходимо чтобы две метки распредвала встала напротив прорезей на задней крышке ГРМ. Метку коленвала необходимо установить аналогично метки двигателя SOHC.

Установочные метки DOHC

Дополнительный способ проверки

Существует еще один способ убедиться, что поршень первого цилиндра находится в ВМТ.

Для этого нужно:

Вывернуть свечу в первом цилиндре.
Выставить поршень в ВМТ. Для этого в отверстие цилиндра с лёгким натягом установить пробку, затем включить 5-ю передачу и поставить колесо на место. Плавно поворачивать его по часовой стрелке. Как только пробка вылетит, значит пошёл процесс сжатия и поршень находится в верхнем положении.
Установить метку по шкиву коленвала.
После этого выставить по метке распредвал.

Перед снятием натяжного ролика рекомендуется зафиксировать между собой вышеупомянутые валы. Для этого можно шестерни связать между собой проволокой или стянуть хомутами и прикрепить к крепёжному болту шкива.

При сборке двигателя на Лансер 9 особое внимание нужно обращать на метки, следовательно, правильнее сначала будет установить натяжной ролик, ремень и только после этого проворачивать натяжитель. При внимательном отношении к такой процедуре, метки ГРМ Лансер 9 должны совпасть с выступающими отметками на корпусе мотора

Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток

Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть

Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток. Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть.

Натяжение ремня ГРМ

Во время сборки двигателя Мицубиси Лансер 9, перед тем как устанавливать верхнюю крышку привода ГРМ, нужно произвести натяжку привода.

Для этого необходимо:

Провернуть коленчатый вал на один или два оборота по часовой стрелке и установить поршень первого цилиндра в ВМТ.
Снять крышку с технологического отверстия.
Убедиться, что крепление натяжного ролика ослаблено, следовательно, он под действием пружины натягивает ремень.
Проверить зазор между приводом ГРМ и крышкой. Номинальное значение должно составлять 31–34 мм.
Затянуть крепёжный болт ролика.
Установить крышку технологического отверстия.
Поставить верхнюю крышку привода ГРМ.

После замены привода и натяжения ремня завести машину и проверить работу двигателя.

Какие запчасти стоит приобрести

Перед началом планового ремонта необходимо подготовить оригинальные расходники:

Единица времени. Оригинальный ремень для Mitsubishi Lancer 9 должен иметь артикул MD342154. А также есть замена этому ГРМ с серийным номером 1145A051, Gates 5535XS, Contitech CT1008. Они не поставляются в комплекте производителем, однако по своим характеристикам вполне подходят в качестве аналога.
Привод гидроусилителя MD375935 (Gates 5PK1063 — аналог).
Ремень генератора MN183019 (Gates 5PK903 — Аналог).
Натяжитель ремня MD356509 (аналог NTN JPU57-008A-4).
Сальники распределительных валов — 2 шт.
Сальники коленвала — 2 шт.
Помпа.

Здесь следует отметить, что специалисты рекомендуют менять ролик натяжителя и помпу на Лансер 9 через 150–170 тысяч километров пробега, все зависит от их износа. Если после снятия ремня в подшипниках этих деталей нет люфта, то их нельзя снимать при плановом ремонте через 90 тыс км. И также разрешается менять пломбы только во время второго планового ремонта.

Особенности конструкции и предназначение

Газораспределительный механизм контролирует подачу топлива в цилиндры. Его работа невозможна без привода. Современные производители изготавливают системы с цепным и ременным приводом. Во многих автомобилях стоит именно ремень.

Данное изделие представляет собой замкнутый ремень из резины со специальными зубьями на внутренней стороне. Он проходит через несколько шкивов, но главная его цель – синхронизация вращения распределительного и коленчатого вала. Применение резины делает работу подобного ремня практически бесшумной. Высокая эластичность резины может привести к ее самым неприятным последствиям. Если вы обнаружили малейшие дефекты, следует срочно поменять ремень ГРМ.

Запчасти ГРМ Лансер 9 2.0

Артикул	Наименование	Цена
MD326059	Ремень ГРМ Mitsubishi (оригинал)	уточнить
CT1000	Ремень ГРМ Contitech (Германия)
5255XS	Ремень ГРМ Gates (Бельгия)	уточнить
153XR29	Ремень ГРМ Mitsuboshi (Япония)
94736	Ремень ГРМ Dayco (Италия)	уточнить
65XY13	Ремень балансировочного вала Mitsuboshi (Япония)
CT1109	Ремень ГРМ Contitech (Германия)
MD182537	Ролик ГРМ натяжной Mitsubishi (оригинал)
MD156604	Ролик ГРМ обводной Mitsubishi (оригинал)
GT80800	Ролик ГРМ натяжной GMB (Япония)
GT10050	Ролик ГРМ обводной GMB (Япония)	уточнить
GT10072	Ролик натяжной ремня балансировочного вала GMB (Япония)
GT37315	Ролик ГРМ натяжной SNR (Франция)
PU106018JRR1DW	Ролик ГРМ натяжной Koyo (Япония)	ИНФО уточнить
PU276033BRR1D	Ролик ГРМ обводной Koyo (Япония)	уточнить
MR984375	Гидронатяжитель ремня ГРМ Mitsubishi (оригинал)
BTM001	Гидронатяжитель ремня ГРМ Aisin (Япония)

Другие запчасти которые могут понадобиться при замене ГРМ:

Помпа — Aisin WPM066, Dolz H-216, GMB GWM81A
Сальник распредвала — NOK KMD372536
Сальник коленвала — NOK AH2554J0

Какие запчасти стоит приобрести

Перед тем как приступить к плановому ремонту, нужно приготовить оригинальные расходные материалы:

Привод ГРМ. У оригинального ремня для Мицубиси Лансер 9 артикул должен быть MD342154. А также существует замена этому приводу ГРМ под серийным номером 1145A051, Gates 5535XS, Contitech CT1008. Они не поставляются в комплекте с завода изготовителя, однако по характеристикам хорошо подходят в качестве аналога.
Привод гидроусилителя MD375935 (Gates 5PK1063 – аналог).
Ремень генератора MN183019 (Gates 5PK903 – аналог).
Ролик для натяжения ремня MD356509 (NTN JPU57-008A-4 аналог).
Сальники распредвала – 2 шт.
Сальники коленвала – 2 шт.
Помпа.

Здесь следует отметить, что менять натяжной ролик и помпу на Лансер 9 специалисты рекомендуют через 150–170 тыс. км пробега, всё зависит от их износа. Если после снятия ремня нет люфта в подшипниках этих деталей, то их можно не снимать при плановом ремонте через 90 тыс. км. А также и сальники допускается менять лишь при втором плановом ремонте.

Ремень ГРМ необходимо менять через каждые 90000 км. Также рекомендуется заменить ремень ГРМ, если при осмотре будут обнаружены:

Следы масла на любой поверхности ремня. Обязательно замените такой ремень, так как масло быстро разрушает резину. Причина попадания масла – обычно это нарушение герметичности сальников коленчатого и распределительного валов.Следы износа зубчатой поверхности.Трещины, складки, углубления или выпуклости на наружной поверхности ремня.Разлохмачивание или расслоение на торцевых поверхностях ремня.

Для замены ремня ГРМ Вам потребуются: торцовые головки на 10, на 12, на 19. Ключ на 12 и пассатижи.

Каталожные номера ремня ГРМ:

Mitsubishi MD342154 – ремень ГРМ, оригиналMitsubishi 1145A051 – ремень ГРМ, оригиналGates 5535XS – ремень ГРМ, аналогContitech CT1008 – ремень ГРМ, аналог (применяется раллистами на Эво, не уступает оригиналу и во многом превосходит по прочности)SUN A343YU100 – ремент ГРМ, аналог (SUN-официальный упаковщик оригинала японского завода UNITTA принадлежащего Gates’у)Каталожные номера ролика натяжителя:

Mitsubishi MD356509 – ролик натяжителя ремня ГРМ, оригиналNTN JPU57-008A-4 – ролик натяжителя ремня ГРМ, аналог (NTN стоит с завода в оригинале). Если заказываете этот ролик, приезжает все-равно NEP57008A6. На ярлыке фигурируют оба артикула, и старый, и новый.NTN NEP57008A6 – ролик натяжителя ремня ГРМ, аналог (NTN стоит с завода в оригинале)Mitsubishi не производит ни ремень, ни ролик. Поэтому нет смысла покупать оригинальный ремень с роликом под лейблом Mitsubishi, в коробке все равно будут родные заменители: SUN A343YU100 и NTN JPU57-008A-4.

Если по счету у вас вторая замена ремня ГРМ, можно заменить:

Замена сальника распределительного валаЗамена сальника коленвалаЗамена помпы (водяного насоса)Каталожные номера ремней генератора и гидроусилителя:

Mitsubishi MD375935 – ремень гидроусилителя, оригиналGates 5PK1063 – ремень гидроусилителя, аналогMITSUBOSHI 5PK1065 – ремень гидроусилителя, аналогMitsubishi MN183019 – Ремень генератора, оригиналGates 5PK903 – ремень поликлиновый генератора, аналогMITSUBOSHI 5PK905 – ремень поликлиновый генератора, аналогПриступим к замене ремня ГРМ на Mitsubishi Lancer IX 1.6 (4G18).

1. Можно обойтись без ямы, для этого достаточно поднять машину домкратом и снять правое переднее колесо, не забыв при этом подложить под лонжерон доски:

2. Ослабляем болты на генераторе и компрессоре гидроусилителя, затем снимаем ремни. Если Вы не собираетесь менять ремни навесного оборудования, то желательно запомнить в какую сторону вращались ремни, чтобы потом не допустить вращения ремня в обратную сторону

Конечно, может быть это излишняя осторожность, но лучше сделать это так

3. Необходимо открутить крепления защитного кожуха и вытащить пистоны:

4. После этого нам открылся вид на шкив коленвала. Открутить его иногда бывает большой проблемой:

5. Выкручиваем болт, который крепит шкив на коленвале. В книге от третьего рима советуют взять старый ремень генератора, зажать его плоскогубцами и открутить! Но так скорее всего не получится…

Привод ГРМ Митсубиси Лансер 9 1.6 л.

Привод ГРМ как мы уже упоминали ременный. Конструкция привода довольно простая и включает шкив коленвала, шкив распредвала и натяжной ролик со специальной натяжной пружиной. После совмещения меток достаточно ослабить болт ролика и пружина сама натянет ремень, после чего болт натяжного ролика нужно затянуть моментом 20-26 Нм. Замена ремня производится раз в 90 тысяч километров. При обрыве ремня ГРМ загибает клапана.

Характеристики двигателя Митсубиси Лансер 9 1.6 л.

Рабочий объем – 1584 см3
Количество цилиндров – 4
Количество клапанов – 16
Диаметр цилиндра – 76 мм
Ход поршня – 87.3 мм
Привод ГРМ – ремень (SOHC)
Мощность л.с.(кВт) – 98 (72) при 5000 об. в мин.
Крутящий момент – 150 Нм при 4000 об. в мин.
Максимальная скорость – 183 км/ч
Разгон до первой сотни – 11.8 секунд
Тип топлива – бензин АИ-92
Расход топлива по городу – 8.8 литров
Расход топлива в смешанном цикле – 6.7 литра
Расход топлива по трассе – 5.5 литра

Двигатель данной конструкции можно встретить не только на моделях Митсубиси, но и на некоторых китайских автомобилях. В КНР данный мотор выпускает по лицензии концерн BYD.

28.10.2018

Mitsubishi Lancer – легендарный автомобиль. Он известен во всех уголках земного шара как один из самых надёжных и неприхотливых автомобилей. Он выпускается с 1973 года, сменил множество поколений, а также продавался на большинстве известных рынков планеты. На некоторых рынках модель распространялась под другим именем. Например, первое поколение в Канаде продавалось под брендом Plymouth, Dodge – в Америке, причём не только в США. Обсуждаемое сегодня поколение появилось на свет ещё в 2000 году, продавалось только в Японии и получило приставку Cedia в названии. Привычный вид модель приобрела только в 2003 году на московском автосалоне. Туда же приехал и двигатель Лансер 9, который уже успел стать легендарным – 4G63. Какими же моторами оснащался Lancer IX, чем они отличались друг от друга и что в них чаще всего ломалось?

Lancer Evolution. Легенда. А между прочим его турбированный 4G63T не слишком отличался от серийного

Пошаговая инструкция по замене

Выполнять работы удобнее на смотровой яме или эстакаде, но можно воспользоваться домкратом.

Инструменты

Для проведения работ понадобятся:

гаечные ключи;
набор головок;
отвертка;
вороток в рычагом;
пассатижи;
домкрат;
маркер;ремень ГРМ;
натяжной ролик;
помпа;
уплотнитель для коленвала.

При замене ремешка ГРМ Mitsubishi Lancer рекомендуется менять натяжной ролик. Оригиналы расходников должны иметь каталожные номера: Mitsubishi MD342154, Mitsubishi 1145A051. Можно заменить аналогами: Gates 5535XS, Contitech CT1008, SUN A343YU100 и др. Для натяжного ролика оригинал — Mitsubishi MD356509, аналог — NTN JPU57-008A-4.

Если автомобиль не на подъемнике, нужно поднять с помощью домкрата его правую сторону, снять колесо и подставить опору под лонжерон. Далее снимаем подкрылок правого переднего колеса.
Снимаем колесо и подставляем опору
Сначала снимается ремень привода компрессора кондиционера, а также привод ГУРа. Для этого нужно ослабить крепежные болты и болты для регулировки натяжения ремня.
Для снятия ремня генератора и помпы нужно ослабить гайку крепления генератора к вспомогательным агрегатам и крепежный болт, благодаря которому генератор крепится к установочной планке. Путем вращения регулировочного болта ослабляем натяжение и снимаем ремешок.
Если ремни не будут меняться, то на них стоит поставить метки, чтобы при монтаже было понятно, в какую сторону они вращались.
Ослабив 4 крепежных болта на шкиве помпы, удерживая шкив неподвижно, нужно вывернуть болты крепления и демонтировать устройство.
Далее необходимо снять шкив коленвала. Для этого нужно выкрутить удерживающий его болт. Существует несколько способов, как это сделать:
Зафиксировать шкив коленвала от проворачивания старым ремнем, накинув его на шкив и зажав шкив пассатижами вместе с ремнем, а затем откручивать болт крепления.
Если есть помощник и свободный доступ к коленвалу, то нужно включить пятую передачи и жать на педаль тормоза, а помощник в это время должен выкрутить болт крепления шкива.
Можно воспользоваться стартером. Отключить катушки зажигания и форсунки от питания, надеть головку на болт и упереть вороток в рычаг или землю. Делаем несколько коротких стартов, пока не провернется болт.
На следующем этапе необходимо демонтировать верхнюю и нижнюю защитную крышки ГРМ, открутив крепежные болты.
Далее необходимо выставить метки на распредвале и коленвале, совмещая их с метками на двигателе. Выставляются метки путем вращения колеса по часовой стрелке. Когда метка на распределительном вале совпадет с меткой на двигателе, должна совпасть и метка на коленвале с соответствующей меткой на моторе.
Совмещаем метки коленвала и двигателя
Далее, отогнув пружину натяжного ролика, снимаем ее. Затем выкручиваем болт крепления и демонтируем натяжитель.
Осталось открутить болт крепления соединительной планки насоса гидроусилителя руля и опоры двигателя. Далее снимаем правую опору подвески, не забыв подпереть силовой агрегат в этом месте.
Теперь можно снять ремень привода ГРМ Mitsubishi Lancer, вытягивая его через верх.
Установка всех устройств осуществляется в обратной последовательности.
Поставив на место новый натяжной ролик, пружину пока не нужно устанавливать.
Новый ремешок ГРМ следует сначала надеть на зубчатый шкив коленвала, а затем на шкив распредвала.
Сначала надеваем ремень на шкив коленвала
Ветвь, расположенная напротив натяжного ролика должна быть натянута.
Далее вставляется пружина в натяжной ролик. Благодаря пружинистой силе автоматически происходит натяжение ремня. Теперь нужно затянуть болт крепления натяжителя.
Далее последовательно устанавливаются все снятые детали. После установки ремней, нужно отрегулировать их натяжение.

После выполнения работ заводим двигатель Mitsubishi Lancer и проверяем его работу.

Когда снят ремешок, нельзя допустить проворачивания колевала и распредвала, так как могут повредиться клапана и поршни.

Пошаговая инструкция по замене

Выполнять работы удобнее на смотровой яме или эстакаде, но можно воспользоваться домкратом.

Инструменты

Для проведения работ понадобятся:

гаечные ключи;
набор головок;
отвертка;
вороток в рычагом;
пассатижи;
домкрат;
маркер;
ремень ГРМ;
натяжной ролик;
помпа;
уплотнитель для коленвала.

Этапы

Если автомобиль не на подъемнике, нужно поднять с помощью домкрата его правую сторону, снять колесо и подставить опору под лонжерон. Далее снимаем подкрылок правого переднего колеса.
Сначала снимается ремень привода компрессора кондиционера, а также привод ГУРа. Для этого нужно ослабить крепежные болты и болты для регулировки натяжения ремня.
Для снятия ремня генератора и помпы нужно ослабить гайку крепления генератора к вспомогательным агрегатам и крепежный болт, благодаря которому генератор крепится к установочной планке. Путем вращения регулировочного болта ослабляем натяжение и снимаем ремешок.
Если ремни не будут меняться, то на них стоит поставить метки, чтобы при монтаже было понятно, в какую сторону они вращались.
Ослабив 4 крепежных болта на шкиве помпы, удерживая шкив неподвижно, нужно вывернуть болты крепления и демонтировать устройство.
Далее необходимо снять шкив коленвала. Для этого нужно выкрутить удерживающий его болт. Существует несколько способов, как это сделать:
Зафиксировать шкив коленвала от проворачивания старым ремнем, накинув его на шкив и зажав шкив пассатижами вместе с ремнем, а затем откручивать болт крепления.
Если есть помощник и свободный доступ к коленвалу, то нужно включить пятую передачи и жать на педаль тормоза, а помощник в это время должен выкрутить болт крепления шкива.
Можно воспользоваться стартером. Отключить катушки зажигания и форсунки от питания, надеть головку на болт и упереть вороток в рычаг или землю. Делаем несколько коротких стартов, пока не провернется болт.
На следующем этапе необходимо демонтировать верхнюю и нижнюю защитную крышки ГРМ, открутив крепежные болты.
Далее необходимо выставить метки на распредвале и коленвале, совмещая их с метками на двигателе. Выставляются метки путем вращения колеса по часовой стрелке. Когда метка на распределительном вале совпадет с меткой на двигателе, должна совпасть и метка на коленвале с соответствующей меткой на моторе.
Далее, отогнув пружину натяжного ролика, снимаем ее. Затем выкручиваем болт крепления и демонтируем натяжитель.
Осталось открутить болт крепления соединительной планки насоса гидроусилителя руля и опоры двигателя. Далее снимаем правую опору подвески, не забыв подпереть силовой агрегат в этом месте.
Теперь можно снять ремень привода ГРМ Mitsubishi Lancer, вытягивая его через верх.
Установка всех устройств осуществляется в обратной последовательности.
Поставив на место новый натяжной ролик, пружину пока не нужно устанавливать.
Новый ремешок ГРМ следует сначала надеть на зубчатый шкив коленвала, а затем на шкив распредвала.
Ветвь, расположенная напротив натяжного ролика должна быть натянута.
Далее вставляется пружина в натяжной ролик. Благодаря пружинистой силе автоматически происходит натяжение ремня. Теперь нужно затянуть болт крепления натяжителя.
Далее последовательно устанавливаются все снятые детали. После установки ремней, нужно отрегулировать их натяжение.

После выполнения работ заводим двигатель Mitsubishi Lancer и проверяем его работу.

Чем опасен обрыв ремня ГРМ для моторов Лансер 9 и каков рекомендованный срок службы оригинального ремня

Митсубиси Лансер 9 метки на газораспределительном механизме

Ремень ГРМ Митсубиси Лансер 9 работает в условиях сильного трения, что обуславливает его быстрый износ

Вследствие этого неизбежного процесса важно вовремя проводить замену детали, так как его обрыв вызывает некоторые неприятные явления, а точнее:

выход из строя клапанной группы;
поломки в других узлах мотора;
невозможность общей эксплуатации автомобиля.

Помимо этого симптомами неисправного ремня могут служить:

появление масляных пятен на поверхности резины;
чрезмерный износ зубьев или проявляемые на них внешние дефекты (трещины, заломы и т.д.);
неравномерность износа ремня;
появление, так называемой, бахромы с торцевых частей детали, что обусловлено её износом.

Замена ГРМ Митсубиси Лансер 9

Митсубиси чётко регламентирует километраж, определяющий периоды проверки и замены ремня наших 9-ых Лансеров

Проверять состояние узла важно каждые 15-30 000 км, а заменять – каждые 90 000 км. Однако при появлении указанных выше признаков необходимо провести замену раньше срока

Технология проведения работ

Алгоритм действий:

Снимаем приводной ремень ГУР. Для этого послабляем 3 болта крепления (добраться к двум из них можно через технологические отверстия в шкиве), а после выкручиваем регулировочный болт, после чего насос ГУР сместиться, что позволит снять ремень;
Выдомкрачиваем передок авто с правой стороны (по ходу движения), снимаем колесо;
Снимаем защитную крышку на подкрылке, чтобы получить доступ к шкиву коленвала;
Демонтируем привод генератора. Послабляем болт крепления узла к двигателю (находится в нижней части генератора), и фиксатор регулировочного болта. После немного выкручиваем регулировочный болт и выводим из скобы. Подаем в сторону мотора генератор и скидываем ремень;
Выкручиваем болт крепления шкива к помпе и снимаем его;
Демонтируем шкив коленчатого вала. Для этого просим помощника включить на КПП 5-ю передачу и зажать педаль тормоза, таким образом застопорив двигатель, что позволит сорвать болт крепления шкива;
Выкручиваем 3 крепежных болта верхней защитной крышки привода ГРМ и снимаем ее;
Демонтируем нижнюю крышку привода ГРМ, открутив 5 ее крепежей;
Выставляем метки на КШМ и ГРМ. Для этого включаем на КПП 5-ю скорость, надеваем на ступицу колесо, и проворачивая его, совмещаем метки со специальными наплывами на двигателе. Удостоверяемся, что метки на колен и распред валах совпали с наплывами;
Пассатижами выводим конец натяжной пружины ролика из паза и снимаем ее. Выкручиваем болт крепления ролика и демонтируем его. После этого проворачивать валы КШМ и ГРМ категорически запрещено, чтобы не сместить метки;
Под силовой агрегат устанавливаем упор (деревянный брус подходящей высоты);
Откручиваем крепление опоры мотора (подушки). Причем следует выкручивать ее крепежи как к кузову, так и двигателю. Снимаем опору;
Выкручиваем болты перемычки, установленной между посадочной площадкой опоры двигателя и насосом ГУР. Не забудьте контакты смазать графитной смазкой;
Снимаем ремень ГРМ;
Устанавливаем новый ролик и фиксируем болтом;
Надеваем новый ремень, правильно заведя его за ролик;
Устанавливаем натяжную пружину.

После этого проверяем правильность совпадения меток. Для этого после установки нового ремня и его натяжки роликом, снова включаем 5-ю передачу и ставим колесо.

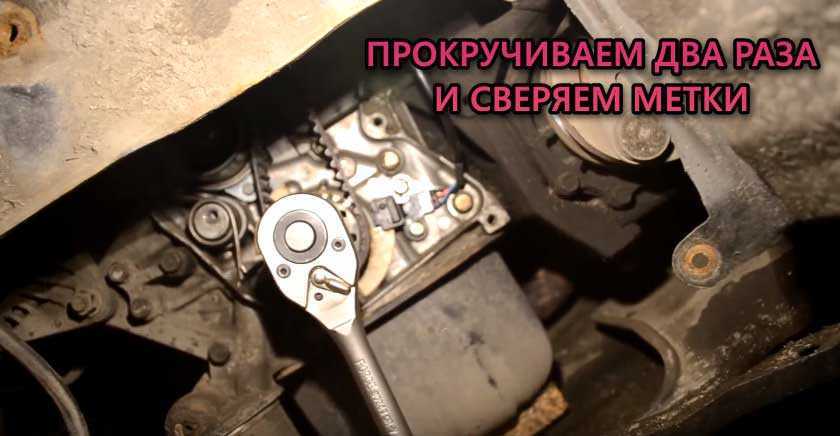

Проворачивая колесо, делаем два оборота коленчатого вала, устанавливаем его по метке и смотрим, совпала ли она с наплывом на распределительном валу.

Можно, выключив передачу, проворачивать ключом.

Если расположение меток не нарушено, собираем силовой агрегат в обратной последовательности. Для удобства и правильности сборки желательно в процессе разборки некоторые элементы и детали помечать маркером или мелком.
