Как заменить сальник полуоси переднего моста уаз патриот

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту. — Увеличенный расход топлива. — Ухудшение управляемости. — Повышенный износ элементов трансмиссии и двигателя из-за увеличения нагрузки. — Заклинивание во время движение — это самое худшее. Основной причиной заклинивания моста является наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот реально случается, если владелец совсем запустил свой автомобиль или совсем безобразно с ним обращается, так как перед заклиниванием мосты продолжительным гулом, шумом и треском сообщают, что им нужен ремонт. Мост может заклинить, если он очень сильно нагревается

Неисправности и ремонтные работы

Часто встречающиеся неисправности переднего моста УАЗ и возможный ремонт:

1. Протечка смазочных жидкостей. Проверить трубки и соединяющие элементы на наличие механических повреждений — манжеты и фланец на функциональность, емкость с маслом на оптимальный уровень жидкости.
2. Высокий износ крепежных деталей.
3. Дефекты подшипников, вызванные использованием автозаводом материала низкого качества.
4. Поломка зубьев полуосей. Регулировка не поможет, необходимо заменить детали.
5. Механические дефекты балки.
6. Износ элементов. Ситуация решается заменой на новые запчасти.
7. Плохое сцепление подшипников и основных шестерен указывает на необходимость регулировки натяжения.

Ремонт мостов начинают после диагностики и поиска причины проблем в функционировании механизма, которые отличаются разнообразием:

• неисправны комплектующие трансмиссии заднеприводного автомобиля из-за регулярного передвижения по сложному рельефу;
• использование расходных и смазочных материалов неподходящего качества;
• отсутствие контроля давления в шинах может привести к поломкам вала и подшипников.

Чаще всего автовладельцы сталкиваются с нарушением осевого пространства шкворней, их выбивает из необходимого положения. Для диагностики необходимо домкратом приподнять переднюю часть транспорта и подвигать колесо в вертикальной плоскости. Наличие осевого люфта говорит о необходимости настройки зазора шкворней.

Как отрегулировать мосты

Отрегулировать мосты УАЗ можно самостоятельно. Для этого потребуется ряд инструментов и хорошее знание механизма. Доступ к необходимым деталям и агрегатам возможен после демонтажа конструкции и разъединения частей картера. Первым признаком необходимости настройки редуктора служат сильный шум и сбои в работе детали. Подобные работы требуются после диагностики состояния мостов. Регулировка включает в себя ряд мероприятий.

На первых стадиях ремонтных работ обеспечьте свободное отворачивание гаек тормозных элементов. Из инструментов потребуется разрезной ключ, тормозная жидкость и смесь WD-40. Проводится демонтаж моста следующим образом:

• снять крепежные элементы между фланцем ведущей шестерни и карданного вала;
• закрепить вал в стороне;
• установить переднюю часть транспорта на домкраты, добившись поднятия колес над поверхностью;
• дополнительно поставить страхующие опоры;
• удалить гайку между тормозной трубкой и шлангом и закрыть отверстие пробкой во избежание больших потерь жидкости;
• после снятия нижних крепежных элементов и перемещения амортизаторов с оси мост опустится;
• убрать гайки стремянок и выкатить мост (без колес он весит более 100 кг).

Как устроен передний мост УАЗ?

Автомобили УАЗ нельзя назвать слишком распространенной группой транспортных средств на современных дорогах, но, несмотря на это, людей часто интересуют вопросы, связанные с особенностями конструкции переднего или заднего моста или с устранением неисправностей в других узлах и системах этих машин. Учитывая этот факт, в данной статье мы рассмотрим устройство переднего моста УАЗа на примере модели 3741, или, как ее еще называют, – «буханки».

Как устроен передний мост УАЗ

Передние мосты старого образца, к которым относится и часть конструкции УАЗ-3741, не сильно отличаются от аналогичных новых элементов типа «Спайсер».

Принципиальные различия между ними кроются только в конструкции картера, размерах составляющих частей главной передачи и дифференциала, а также в некоторых используемых деталях.

Основную часть старого моста составляет разрезной картер, который состоит из двух разделенных половин, в каждую из которых впрессованы кожухи с имеющимися внутри полуосями. На кожухах также предусмотрено наличие предохранительных клапанов, которые отвечают за ограничение роста давления масла в системе.

В картере расположена главная передача и дифференциал, обладающие стандартным устройством: ведущая шестерня с малым диаметром расположена в горизонтальном направлении и соединена с карданом.

Она входит в сцепление с большой ведомой шестерней, которая располагается в продольном направлении.

Внутрь ведомой шестерни помещен дифференциал, состоящий из четырех сателлитов, расположенных на двух осях, и двух шестеренок полуоси.

По краям картерного кожуха находятся шкворневые узлы, которые включают в себя шаровые опоры с корпусами поворотных цапф (или поворотных кулаков) на них.

С противоположной от полуоси стороны к корпусам цапф крепятся сами цапфы, в которых посредством двух подшипников вмонтирована колесная ступица.

В корпусах шаровых опор размещены шарниры равных угловых скоростей (шрусы), внешние цапфы которых располагаются в ступицах.

Главной особенностью передних мостов УАЗ является присутствие в них механизма соединения ступицы колеса с полуосью, который выполнен в виде муфты, с помощью которой можно соединять или разъединять ступицу и цапфу шарнира.

Именно это гарантирует передачу крутящего момента от дифференциала к колесу.

Когда муфта отключена, ступица колеса может свободно вращаться на цапфе, а значит, автомобиль будет иметь колесную формулу 4×2

. В том случае, когда муфта окажется включенной,ступица колеса через шрус будет соединяться с полуосью и дифференциалом, и автомобиль становится полноприводным — 4×4. Передние мосты старых представителей УАЗ, особенности устройства которых характерны и для «буханок», оборудовались ступицами с установленными на них барабанными тормозными механизмами.

Для управления колесной базой на мосту имеются рычаги поворотных кулаков (размещены вверху корпусов поворотных кулаков) и соединенные с ними рулевые тяги.

Обратите внимание!В новых мостах типа «Спайсер» угол поворота колес достигает 32°, в то время как аналогичный показатель более старых экземпляров не превышает 29°. В остальном управление автомобилями с разными типами мостов ничем не отличается

Возможные неисправности моста и их причины

К основным неисправностям переднего моста стоит отнести образование течей смазочных жидкостей, слишком сильный износ крепежных элементов, дефекты подшипников, зубьев полуосей, а также механические повреждения балки и износ комплектующих.

Причины указанных неисправностей могут быть самыми разнообразными. К примеру, если на заднеприводной машине будет включен передний привод, то езда по неровным участкам дороги вызовет повреждения составляющих частей трансмиссии.

К подобному эффекту может привести и использование зимнего трансмиссионного масла в летний период или летной жидкости зимой, что в любом случае не самым лучшим образом скажется на функционировании автомобиля.

Кроме того, не забывайте поддерживать в шинах постоянное давление, что поможет предотвратить появление проблем с подшипниками и валом.

Чтобы проверить, нарушен он или нет, достаточно поднять передок машины с помощью домкрата и попробовать покачать колесо вверх-вниз.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит. 1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы. 2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то… 3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил. 4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот. На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

УАЗ Patriot Schokoladen Müller › Замена сальника хвостовика переднего моста

Ранее я писал о том, что передний мост в масле и сразу понять откуда течет было невозможно. По совету старших товарищей я вытер мост насухо и проехал еще сотню км, после чего стало ясно — сальник.

Сегодня, в рамках производства работ с передним мостом, пока масло слито, я поменял и сальник тоже. Процесс в общем простой, разбираем, предварительно нанося отметки белым маркером, чтобы потом все собрать в начальном соотношении частей по отношению друг к другу:

Открутили законтренную гайку, сняли ее и шайбу, сняли фланец (снялся легко руками):

Старый сальник вынул, протер начисто:

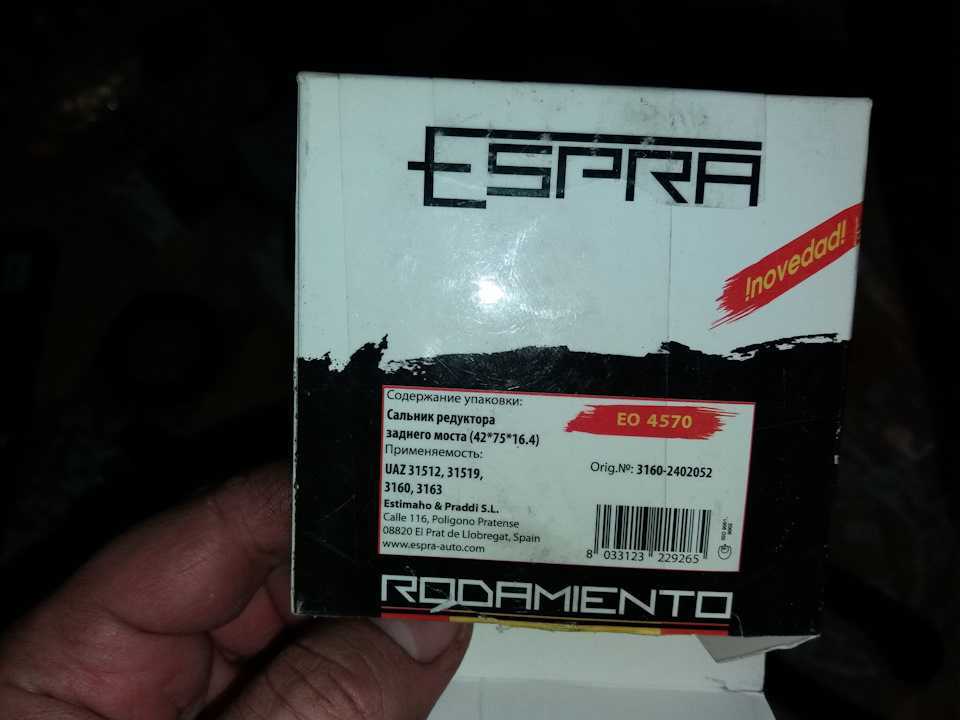

Запрессовал новый сальник:

Ну и собрал все в обратном порядке. Гайка фланца была закручена в то же самое положение, в котором она находилась до разборки. Масло залито в мост.

На все провсе ушло 45 минут.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста. Замена сальника редуктора моста на УАЗ Патриот: Правильно установленные качественные сальники служат очень долго. Никогда не устанавливайте повторно бывшие в работе снятые сальники. Приобрести качественные сальники. Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике. — Открутить карданный вал. — Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста). — Снять фланец. — Извлечь сальник из горловины редуктора плоской отверткой. — Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин). — Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом. — При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию». — Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки. — После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом. — Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

Регулировка главной пары моста УАЗ Патриот

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Передний мост УАЗ 469

Ведущий передний мост УАЗ 469 87 устроен, как и задний мост УАЗ 469. Все сборочные единицы агрегатов идентичные:

• чулок или картер;
• главная передача;
• дифференциал.

Небольшая разница заключается в направлении резьбы кольца, отражающего масло, установленного в ведущей шестерне передка. Резьба выполнена правосторонней. В дополнение на передке УАЗ 469Б проставлено клеймо «П». Вследствие абсолютной идентичности, они одинаково регулируются, обслуживаются, разбираются, собираются. Также аналогичные все поломки, возникающие в процессе эксплуатации.

Функциональные особенности агрегата:

• изменение траектории движения транспортного средства;
• передача, изменение, распределение крутящего момента от двигателя на передние колеса машины, из-за чего появляется повышенная проходимость;
• передача на кузов толчков, сопротивления колес, осуществляющих контакт с дорожным покрытием;
• передача всех инерционных усилий, возникающих в движущемся авто, на колеса спереди.

Несмотря на то, что задний и передний мосты выполняют одинаковые функции, но последний, кроме тягового усилия, дополнительно управляет транспортным средством. Вот почему в УАЗ 469 конструкция переднего моста значительно сложнее. Завод производитель изготавливает несколько видов агрегатов.

Джипы из Ульяновска эксплуатируются на автодорогах страны с тремя мостовыми разновидностями:

• Разрезная конструкция традиционного типоразмера. Это старый образец мостов, распространенные названия которых: обычные, гражданские, колхозные. На самом деле правильное наименование узла – «Тимкен». Такая фамилия конструктора, запатентовавшего конструкцию агрегата.
• Мост УАЗ 469 с бортовыми редукторами. Другое его название – военный. В технической литературе он чаще всего именуется «П-образный» или «портальный».
• Неразъемный мост «Спайсер» – передний мост современного типа. Название он также получил по фамилии инженера, запатентовавшего данную разработку.

Томский Клуб Автомобилистов

Информационно — познавательный портал для автомобилистов

Для начала снимаем колесо, его кстати пришлось долго очищать от налипшей из-за масла грязи.

Шлицевой отверткой откручиваем три винта крепления тормозного барабана к ступице и снимаем его. Если снимается плохо — можно слегка подстучать по кругу с обратной стороны молоточком (лучше киянкой), но без фанатизма. Затем откручиваем десять болтов крепления полуоси к ступице и выдергиваем полуось. Процедура может оказаться не простой, но на фланце полуоси есть два отверстия с резьбой М8 в которые можно вкрутить болты и тем самым, уперевшись в ступицу, вытолкнуть полуось. Перед этой процедурой рекомендуют слить масло из моста, что бы оно не вытекло в этот момент, но можно просто наклонить ось, поддомкратив эту сторону чуть повыше…

При снятии полуоси, как ни старайся прокладка фланца может порваться, что и произошло в моём случае. Так что лучше иметь одну про запас))

Далее снимает ступицу. Для этого очищаем узел от смазки, отгибаем стопорную пластину (2), откручиваем контргайку (1), после чего снимаем саму стопорную пластину и наконец откручиваем гайку ступицы (3). Под ней есть опорная шайба (4), вынув которую можно аккуратно потянуть всю ступицу на себя и вынуть внешний ступичный подшипник (5). Детали желательно не перепутать, что бы поставить на свои места.

Сняв ступицу и перевернув ее можно увидеть виновника сей трагедии — сальник ступицы, который нам и предстоит заменить.

Вынуть сальник можно при помощи обычной отвертки или небольшой монтажки. Просто подцепить его по кругу и аккуратно вынуть. Но при не засовывайте отвертку глубоко и до упора, что бы не зацепить маслоотражательную шайбу. Снимаем внутреннюю обойму внутреннего подшипника. Желательно его пометить, что бы не перепутать местами (внутренний и наружный)! Наружные обоймы в этом время остаются в корпусе ступицы. Если износа подшипников нет — доставать их не нужно! Но в любом случае рекомендую промыть подшипники и убедиться в их состоянии. Раз уж всё равно разобрали…

Теперь вернемся к машине. Весь тормозной барабан и щиток барабанного тормоза покрыт толстым слоем масла и грязи. Разумеется тормоза тут уже не работали… С такой то смазкой…

Разбирать весь механизм для очистки мне совсем не хотелось и я решил прибегнуть к маленькой хитрости. Если у вас есть моечный пистолет или на худой конец — какой нибудь хороший разбрызгиватель, можно попробовать промыть всё на месте керосином! Я взял один литр осветительного керосина и пневматический промывочный пистолет. Результат на лицо:

Под давлением можно хорошо промыть детали прямо на месте. При этом керосин не повредит резинкам (пыльникам тормозных цилиндров). Таким же образом я отмыл начисто тормозной барабан и оставил всё сушится на солнышке. Чуть позже, перед сборкой, убедившись, что всё высохло я продул еще раз всё просто воздухом из компрессора и обезжирил тормозные колодки и барабан растворителем. Если колодки сильно «засаленные» , можно пройтись мелкой шкуркой.

Но вернемся к ступице… Промыв подшипник я набил его смазкой Литол-24 и приступил к сборке. Устанавливаем внутреннюю обойму подшипника в ступицу, прокрутив ее пару раз, устанавливаем на место маслоотражательную шайбу (2) и затем запрессовываем новый сальник (3). Для надежности перед запрессовкой я обезжирил края и смазал очень тонким слоем герметика.

Далее устанавливаем ступицу на машину. Заводим ее аккуратно, что бы не повредить новую манжету. Когда ступица встанет на своё место — устанавливаем опорную шайбу и закручиваем ступичную гайку. Сначала можно сильно, но покрутив туда-сюда немного отпускаем и затягиваем моментом 30-40 Нм. так же плавно прокручивая ступицу. После этого можно устанавливать стопорную шайбу и контргайку, затягивая тем же моментом. Процедура настройки преднатяга подшипника может быть разной. Некоторые просто на «глаз» добиваются отсутствие люфта. Тут главное не перетянуть, что бы не увеличить износ, но и недотянуть тоже нельзя, т.к. это вызовет шум и вибрацию колеса, что вследствие так же приведет к выходу из строя ступичного подшипника.

Затем устанавливаем полуось. Если необходимо заменяем прокладку фланца полуоси. Прикручиваем всё на место десятью болтами. Остается лишь поставить тормозной барабан, зафиксировать его тремя винтами и можно одевать колесо…

Замена сальника РК Dymos

Возможно ли поменять сальник в УАЗе за 15 минут? Быть может, да. На старом добром УАЗе, который действительно ремонтопригоден «на коленке», в полях. Но не этом, обновленном для города. Замена сальника в РК Dymos — это полноценный секас, которого у вас еще не было. Жесткий, отборный, беспощадный. Вы захотите прерваться, но не сможете — это локомотив, у которого отказали тормоза. И только опытный УАЗовод не отвернется от такого секаса и по вашей просьбе поможет расчленить проблемный орган и извлечь из него кровоточащую хрень.

Ну а теперь ближе к делу. В двух словах замена выглядит так — сняли РК, располовинили, заменили сальник, собрали в обратном порядке. По времени — один световой день. Если кто-то столкнется с такой потребностью, посмотрите на ютубе пару видео на эту тему, будет проще. Хотите в сервис — помножьте нормочасы на деньги.

Итак, для любителей букв.

Откручиваем болты карданов и откидываем их в сторону. Снимаем моторчик (можно не отсоединять провода — подвесить его в сторонке).

Далее ищем головку на 30 и длинную трубу к ней — упираем в стену ямы. Залезаем (вообще мы ковырялись втроем, в одно лицо не надо начинать это) в машину, включаем заднюю передачу и крутящим моментом двигателя сдергиваем гайку.

Отпускаем немного траверсу — это такая поперечная балка, держится на 8 болтах (по 4 с каждой стороны). Это поможет снять РК. После этого откручиваем болты, которые соединяют КПП и РК и отлепляем один агрегат от другого (масло не забудьте с РК слить).

Продление срока службы

Есть несколько способов увеличить срок службы УАЗа. Наличие передней оси в автомобиле предъявляет особые требования к эксплуатации. Если вы в нужное время работаете и отсоединяете осевой вал и ступицы колес, это поможет увеличить срок службы деталей механизма, когда передний привод выключен. Во избежание механического повреждения компонентов привода включайте после подключения. После переключения с бездорожья на шоссе, вы должны немедленно переключиться на задний привод. Еще одна причина, способствующая быстрому износу резины. Это постоянно работающие муфты.

Техническое обслуживание машины должно соответствовать ряду требований:

1. Периодичность.
2. Регулярный осмотр основных узлов и механизмов.
3. Своевременная замена изношенных деталей.
4. Мониторинг масла и других жидкостей.
5. Проверка и регулировка колесных подшипников.
6. Контроль функциональности компонентов осевого зазора главной шестерни.
7. Использование качественных запасов и смесей.

Регулярное техническое обслуживание, бережная эксплуатация и соблюдение рекомендаций производителя являются залогом длительной и надежной транспортировки.

Источник

Устройство этого узла

Советский внедорожник УАЗ 469, выпускаемый Ульяновским автомобильным заводом, по-своему уникален. Схема задней оси автомобиля показана на рис. 1. Конструкция включает в себя следующие ключевые компоненты и компоненты:

• 1. Защитное отключение;
• 2. Роликовый подшипник дифференциального устройства;
• 3, 8. Корректирующие прокладки;
• 4. Хвостовая часть опоры ведущей шестерни;
• 5. Установочное кольцо;
• 6. Держатель перегонки масла;
• 7. Гайка;
• 9. Передняя шестерня задней оси;
• 10. Опора основного подшипника;
• 11. Гидравлическая шайба полуоси шестерни;
• 12. Редукционный элемент.

Полуось УАЗ буханка

Популярная российская модель внедорожника УАЗ буханка оснащена задним и передним ведущими мостами. Они хоть и выполняют одинаковые тяговые функции, однако имеют некоторые конструктивные различия.

Главная особенность ведущих механизмов состоит в том, что передний мост, кроме мостовой балки с дифференциалом, дополнительно имеет карданные шарниры равных скоростей по своим углам с редуктором.

Конструкция полуосей

Полуоси заднего ведущего моста автомобиля УАЗ буханка представляют собой круглые сплошные валы, изготовленные из легированной стали. Тип валов – полностью разгруженные.

Они предназначены только для передачи от редуктора крутящего момента ведущим колесам транспортного средства.

С внутренней стороны каждая полуось одним своим концом соединяется с полуосевой шестерней. Для этого на полуосях нарезаны наружные шлицевые проточки. Они постоянно находятся в зацеплении со шлицевыми проточками внутри шестерни полуосей.

К противоположному, наружному торцу приварен круглый фланец.

С помощью шести шпилек и ровно столько же гаек с шайбами пружинными фланец жестко соединен со ступицей заднего ведущего колеса. Для правильной установки относительно колеса фланец отцентрирован в ступице при помощи специального выступа – металлического бурта.

С обратной стороны заднего ведущего моста установлена точно такая же полуось.

Замена полуоси УАЗ буханка

Пошаговая инструкция:

Поставить автомобиль УАЗ 452 буханка на ровную горизонтальную поверхность. Выставить домкрат, поднять одно из колес переднего моста. Открутить колесные гайки, снять колесо, отложить в сторону.
Открутить гайки, снять ступицу вместе с подшипниками переднего колеса с одной стороны. Головкой на 14 мм и рычагом открутить шесть болтов крепления тормозного щита с цапфой к поворотному кулаку

Осторожно, чтобы не повредить тормозной шланг, аккуратно снять тормозной щит. Подвесить его на палец рулевой тяги

Снять цапфу, вместе с ней прокладку из картона. С усилием потянув на себя, вынуть полуось вместе с шарниром. Очистить внутренние полости шаровой опоры от старой смазки, пыли, грязевых отложений. Установить на штатное место новую полуось с шарниром. Предварительно необходимо заполнить шарнир и полости шаровой опоры пластичной смазкой Литол-24 либо ШРУС-4 объемом приблизительно 0,5 кг.

Все детали, снятые во время демонтажа, установить в обратной последовательности. Бронзовую втулку цапфы смазать той же смазкой, что и шарниры. Подшипники ступицы отрегулировать согласно инструкции.

Сальник полуоси УАЗ буханка

На задних полуосях автомобиля УАЗ 452 буханка заводом производителем установлены сальники размером 32х50х10. Код товара 58987, номер по каталогу 69-3103038, заводской номер детали 69-3103038, производитель Ульяновск.

При обнаружении протечки сальников, они подлежат замене.

Замена сальника полуоси УАЗ буханка

Пошаговая инструкция:

• Поднять домкратом, снять заднее колесо, тормозные колодки.
• Головкой на 14 мм через большое отверстие во фланце полуоси открутить четыре болта, крепящих пластины полуоси и тормозного щита к фланцу балки заднего моста. Вынуть болты с пружинными шайбами.
• Крестовой отверткой отвернуть два винта крепления щита к пластине полуоси. Пропустить через его отверстие болт М8 и вставить в отверстие фланца балки. Щит временно подвешен.

• Повернуть пластину полуоси, вкрутить два болта М12х1,25 в отверстия крепления колеса, расположенные диаметрально, до упора в тормозной щит рядом с отверстиями во фланце балки.
• Затягивая болты по очереди, выпрессовать и вынуть полуось.
• Поддев сальник монтировкой либо металлической отверткой, вынуть его со своего штатного места.

Запрессовать новый сальник отрезком трубы соответствующего диаметра, легонько постукивая по ее торцу молотком. Собрать все детали в обратной последовательности. Проверить сальник, чтобы не было течи.

Процесс замены сальника

Для начала нужно будет вооружиться нужными инструментами. В частности, нужно подготовить:

• плоскую отвертку;
• штангенциркуль;
• обычную монтировку или какой-либо удобный металлический прочный стержень;
• ключи на 13 и 24;
• динамометрический ключ;
• динамометр;
• прочный шнур.

На ваз 2106 замена сальника заднего моста проводится после того, как сливается масло из картера. При этом нужно не забыть про крышку маслосливного отверстия, которую следует ввернуть на место.

Снятие полуосей

Приступаем к работе:

обе задние полуоси нужно будет демонтировать из балки заднего моста.

Чтобы все сделать правильно, нужно строго следовать инструкции. Итак:

• демонтируем колесо;
• снимаем тормозной барабан;
• видим четыре гайки, которые нужно будет вывернуть (чтобы проблем не возникло, нужно будет повернуть полуось до совпадения отверстий большого диаметра с двумя гайками-фиксаторами щита тормоза):
• отворачиваем гайки;
• снимаем пружинные шайбы;
• поворачиваем фланец полуоси на 90 градусов так, чтобы совпали отверстия большого диаметра и гайки крепления щита тормоза;
• тормозной барабан закрепляем двумя колесными болтами (можно затянуть их вручную).

Примечание. Эти колесные болты можно и не доворачивать, оставляя примерно 5 мм для обеспечения разгона барабана. Но нужно быть предельно осторожным, чтобы не повредить тормозной барабан.

резко на себя снимается полуось из балки заднего моста.

Совет. Существует специальный ударный съемник, который позволит снять полуось намного быстрее.

Специальный ударный съемник для снятия полуоси

Снятие старой манжеты

После того, как вышли обе полуоси, нужно сделать следующее:

• удерживая монтировкой кардан(см.Ремонт кардана своими силами) от прокручивания, отвернуть четыре гайки, фиксирующие фланец шарнира;
• вынуть болты;

Замена сальника заднего моста ваз 2106

• разъединяем фланцы с помощью плоской отвертки;
• теперь нужно намотать на фланец ведущей шестерни прочный шнур, который был заранее припасен (наматывая его, нужно сделать несколько оборотов и смотать);
• проверяем динамометром момент сопротивления проворачиванию или МСП ведущей шестерни (данное значение нужно запомнить или записать).

Примечание. МСП – это произведение показаний динамометра, выраженное в кгс и рычага приложения силы, выражаемое в см.

• теперь нужно будет отвернуть гайку крепления фланца, удерживая специальным ключом ведущую шестерню;
• снимаем плоскую шайбу.

Совет. Существует специальный ключ для удержания фланца ведущей шестерни. Его можно даже изготовить самостоятельно из куска металлической трубы нужного размера и двух болтов с гайками.

Самодельный ключ для удержания фланца ведущей шестерни

Замена сальника в заднем мосту ваз 2106 продолжается:

• фланец ведущей шестерни снимается;
• находим сальник ведущей шестерни и снимаем его из горловины, используя отвертку;
• устанавливаем новую манжету.

Монтаж

Примечание. Перед тем, как установить новый сальник, нужно смазать его рабочую кромку Литолом-24.

грамотно установить сальник на место помогут легкие удары молотком через специальную оправу.

Рекомендуется посмотреть вот это видео, где все подробно описано.

Примечание. Нужно помнить, что новый сальник следует запрессовать в картер редуктора на глубину 2 мм, считая от торца картера редуктора. В качестве оправки можно использовать какой-нибудь старый подшипник, вернее его кольцо или даже отрезок трубы подходящего размера и диаметра.

• ставим на место фланец ведущей шестерни;
• ставим нужную шайбу;
• заворачиваем гайку крепления фланца, при этом удерживая специальным ключом ведущую шестерню.

Примечание. Момент затяжки гайки должен быть равен определеному значению в зависимости от момента сопротивления ведущей шестерни. Затягивая гайку, следует начинать с меньшего момента и периодически проверять момент сопротивления. Если же, в момент затягивания гайки обнаруживается, что момент сопротивления слишком превышен, то это говорит о недопустимой деформации. Придется заменить втулку, путем разбора редуктора и последующей регулировки зацепления шестерен главной передачи. Самостоятельно такую работу выполнить будет сложно, нужен высококвалифицированный специалист.

собираем все узлы и детали в обратной последовательности.

Процесс замены сальника завершен. В процессе нужно стараться сопоставлять приемы демонтажа и установки нового сальника с фото и схемам. Провести данную операцию своими руками несложно, достаточно будет следовать советам и примечаниям, которые дает инструкция. Самостоятельная замена поможет избежать лишних трат и сэкономит немало времени, ведь в хороших автосервисах сейчас большая очередь и цена на услуги высокая.
