Замена шаровой опоры citroen c4, видео инструкция

Запрессованная в подвеску

Существует такие типы крепления, где не используются болтовые соединения. В них шаровая опора запрессована в подвеску. Такой «финт» сделан, чтобы автовладельцы не меняли только один шарнир, а весь рычаг в сборе с ним. Так выходит дороже, можно дополнительно заработать на запасных частях. Местные «Кулибины» научились их менять, выпрессовывая.

Недостатком данного способа является обязательное снятие всего рычага.

На разных моделях автомобилей он снимается по-своему, описывать в этой статье все варианты нет смысла. Разберем основные этапы.

Срываем и откручиваем гайку, которой притянут палец к ступице;
Для выпрессовки шарнира используем съемник. Если нет специнструмента, берем монтировку и оттягиваем рычаг вниз, создавая напряжение на пальце. Молотком аккуратно и четко бьем по конусу поворотного кулака (не по рычагу), палец должен вылезти.
Демонтируем нижний элемент подвески.

Теперь нужно выбить шаровую из него. Воспользуемся шлицевой отверткой. Убираем стопорное кольцо с защитного кожуха и опоры. Поддеваем их, вытаскиваем по очереди.

Чтобы выбить, используем проставку большего диаметра, чем размер шарнира . На неё ставим рычаг, сверху по пальцу детали, а не руки, бьем молотком. Она должна выбиться. Главное – не повредить «лопух» и посадочное место, в противном случае после замены, шаровая опора не запрессуется в рычаг, или станет на перекос, или появиться люфт.

Новую деталь осматриваем, снимаем пыльник и проверяем количество смазки под ним. При необходимости добавляем её.

Переворачиваем рычаг, вставляем опору в свое гнездо. Чтобы запрессовать её обратно, нужно подобрать оправку подходящего диаметра. Бить по нижней части детали нельзя, разрушиться вкладыш. Можно воспользоваться накидной гайкой, чтобы её внутренний диаметр был по размеру упора шаровой. То есть, удар должен приходиться только на края новой детали.

Запрессовываем шаровую таким образом, чтобы она «садилась» равномерно, не было перекосов. При необходимости поправляем оправку и бьем по другой стороне, чтобы выровнять её.

Устанавливаем стопорное кольцо, фиксирующее шарнир в элементе подвески. Надеваем пыльник и фиксируем его своим стопором.

При установке последнего кольца старайтесь не порвать защитный кожух, иначе придется его менять. Разрывы и трещины в нем недопустимы.

Установка производиться в обратном порядке. Здесь могут быть свои нюансы у каждой модели авто.

Что такое шаровая опора

Это шарнир, который работает как органический сустав. Другими словами, внутри механизма расположен шар, позволяющий основе двигаться в разных плоскостях. Находится шаровая в том месте, где рычаг зафиксирован к ступице, и выполняет соединительную функцию. Обычно на иномарках количество опор ограничивается по одной на колесо, но на Mercedes‐Benz и некоторых других моделях их ставится по две, как на Жигулях.

Вот из чего состоит шаровая:

железный стержень или палец;
поворотный кулак;
прижимная шайба или шплинт;
пыльник;
полимерная чашка;
завальцовка;
цилиндрический корпус.

Конструкция несложная, но узел является одним из важнейших частей ходовой автомобиля.

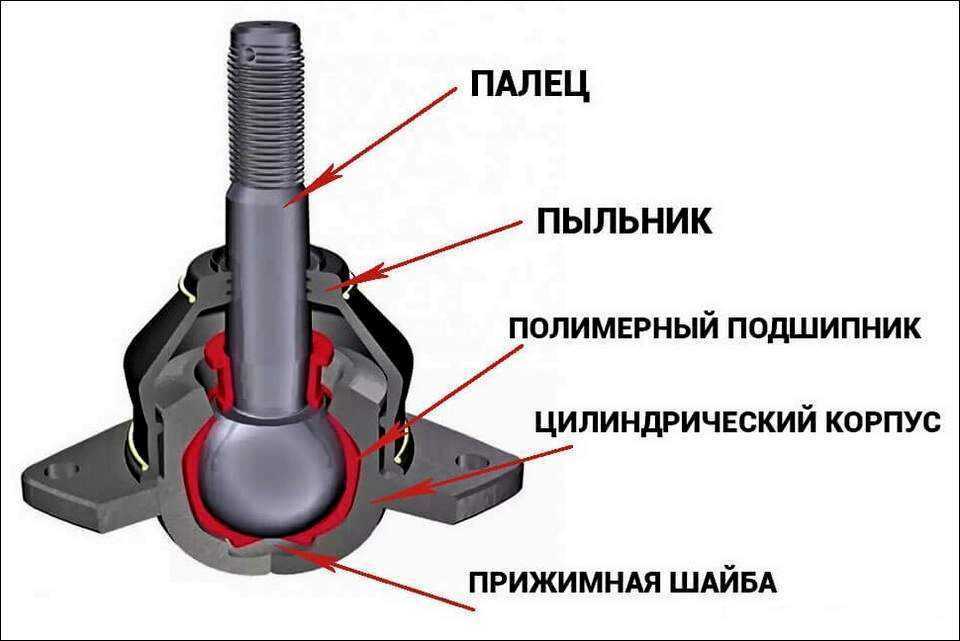

Устройство шаровой опоры

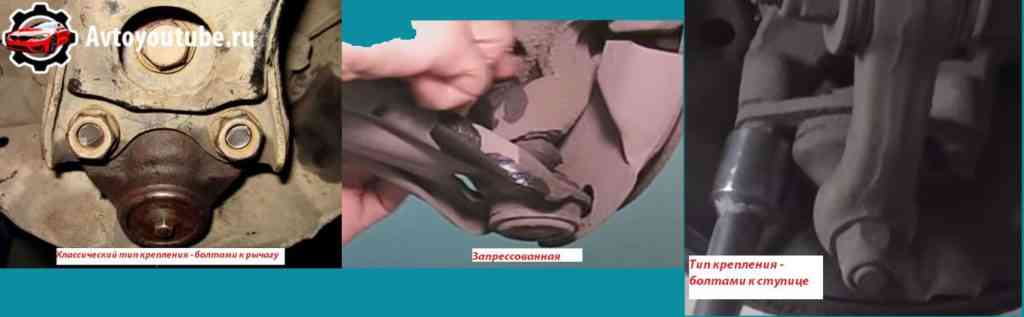

Какие типы креплений бывают

Классический – палец в ступице, а корпус прикручен к элементу подвеске. Почему классический? – Много марок автомобилей использует подобный тип. Большинство знает его по отечественным машинам советской эпохи.

«К верху попой» – та же «классика», только наоборот. Одним из преимуществ считается простота замены, можно своими руками поменять.

«Капиталистическая 2.0» – это когда буржуи захотели заработать много денег и придумали шарнир запрессовывать в элемент подвески. В других случаях можно просто поменять деталь и сохранить рычаг. В таком типе автопроизводителем отдельная замена не предусмотрена. Бери и покупай новый рычаг в сборе с шаровой.

Но есть народная пословица: «На каждую хитрую жопу найдется свой болт с резьбой». Народные умельцы научились отдельно менять деталь, сохранив старую подвеску.

«Капиталистическая 2.1» – это улучшенная версия буржуйского типа крепления. Они пошли дальше и запрессовали опору в ступицу. Рычаг поменять слишком дешево для них показалось, а давайте запрессуем в кулак, ступица в сборе дороже стоит, чем «лопух» подвески. Наши специалисты и здесь смогли надурить хитрых капиталистов, могут такую шаровую заменить, но в гараже своими руками может не получиться.

Сегодня разберем, как поменять шарнир в любом типе крепления самостоятельно. Последнюю разновидность трогать не будет – здесь своими руками уже будет проблематично.

Процесс монтажа

Напильником чистим наружную поверхность, где будет установлена шаровая опора а также чистим от ржавчины посадочное место.
Перед установкой шаровой проверьте наличие и количество смазки под пыльником.
Берем новые защитные кожухи и надеваем на новую опору. При установке кожуха, “лапки” на нем должны защелкиваться.
Устанавливаем шаровую опору на свое посадочное место.
Перед установкой поворотного кулака рекомендуется щеткой по металлу очистить наружную часть полуоси, а именно шлицевую часть, которая нередко покрывается слоем коррозии.
Устанавливаем поворотный кулак на свое место, первым делом вставляем в посадочное место полуось, а после вставляем болт шаровой опоры в рычаг. Наживив вручную гайку шаровой опоры делая упор на цапфу вниз устанавливаем посадочное место амортизатора и вставляем болты крепления его.
Присоединив цапфу со стойкой вставляем наконечник рулевой тяги в посадочное место и фиксируем гайку.

Теперь дело за малым: устанавливаем стойку стабилизатора обратно и всю тормозную систему. Собираем все элементы и ставим автомобиль на колеса

Крайне важно гайку крепления шаровой опоры затягивать когда подвеска принимает рабочее положение, то есть на шаровую опору действует нагрузка. Гайку следует хорошо затянуть в два приема.
После замены шаровой опоры с другой стороны нужно залить масло в коробку передач

Для этого находим под капотом сапун МКПП, он установлен возле датчика скорости в виде черного пистона. Снимаем сапун и в окошко через большой шприц наливаем масло.

На этом процесс замены шаровой опоры можно закончить. Обязательно после замены требуется регулировка развал-схождения, так как в процессе демонтажа и монтажа правильный угол колес был сбит.

Рекомендуется производить процесс замены с помощником, так как на автомобиле Citroen C4 замена шаровой опоры довольно трудоемкий процесс, требующий минимальных знаний теории автомобиля и наличия четырех рук. Качественная шаровая опора должна прослужить не менее 50 000 км, после чего даст о себе знать постукиванием при повороте руля и на проезде по неровностям.

Зачем их менять

Частой причиной замены является их выход из строя. Визуальные признаки износа шаровых опор описывать здесь не буду, подробно рассматривал в прошлой статье, ссылка выше. Будем считать, что они уже проявились на автомобили и так ездить не комфортно и местами даже опасно – можно потерять колесо на повороте.

Вторая причина – срок эксплуатации и качество дорожного покрытия. У каждой детали есть свой период гарантированной работы, заложенный заводом-изготовителем. Это время может сократиться, если вовремя их не обслуживать. , я подробно разберу в следующей статье.

Третья причина – желание быть уверенным, что доедешь до места назначения

Если собираетесь ехать на дальнее расстояние и знаете, что давно не делали ТО подвеске и ходовой, то самое время уделить пристальное внимание шаровым, чтобы они в пути не преподнесли сюрприз. Делаем диагностику и если есть малейшие признаки неисправностей, то меняем шаровые опоры

Это можно сделать самому или обратиться на СТО. Потратите деньги на работу мастеров, но сэкономите время. Любите самостоятельно ремонтировать – вооружаемся нехитрыми приспособлениями и читаем внимательно статью, здесь подробно рассмотрим все шаги замены.

Самостоятельная замена шаровых опор

Как определить неисправность шаровой опоры

Шаровая опора дает о себе знать на езде по неровностям. В этот момент появляется характерный стук, который с каждым разом учащается. Второй способ проверки шаровой опоры: автомобиль нужно установить на подъемник, либо вывесить колесо, поставить под шарнир между рычагом и поворотным кулаком монтировку и надавить вниз. Если ощущается люфт и постукивание, то шаровые опоры требуется срочно менять.

Что нужно для самостоятельной замены

Вороток и головки на “16”, “18”, “21”, “34”.
Двухлапый съемник.
Домкрат.
Накидной ключ на “41”.
Балонный ключ для снятия колес.
Ключ для откручивания пробки картера КПП.
Плоская ударная отвертка.
Зубило.

Процесс монтажа

Напильником чистим наружную поверхность, где будет установлена шаровая опора а также чистим от ржавчины посадочное место.
Перед установкой шаровой проверьте наличие и количество смазки под пыльником.
Берем новые защитные кожухи и надеваем на новую опору. При установке кожуха, “лапки” на нем должны защелкиваться.
Устанавливаем шаровую опору на свое посадочное место.
Перед установкой поворотного кулака рекомендуется щеткой по металлу очистить наружную часть полуоси, а именно шлицевую часть, которая нередко покрывается слоем коррозии.
Устанавливаем поворотный кулак на свое место, первым делом вставляем в посадочное место полуось, а после вставляем болт шаровой опоры в рычаг. Наживив вручную гайку шаровой опоры делая упор на цапфу вниз устанавливаем посадочное место амортизатора и вставляем болты крепления его.
Присоединив цапфу со стойкой вставляем наконечник рулевой тяги в посадочное место и фиксируем гайку.

Крепится болтами к рычагу

Это распространенный способ крепления на многих автомобилях от «классики» до иномарок. Принцип замены аналогичен для всех, за исключением Ваз 2101-07.

Не забываем про меры предосторожности – под колеса подкладываем стопоры, чтобы зафиксировать машину. Когда подняли кузов авто, подставляем под него упор, чтобы автомобиль не упал на пол, если сорвется с домкрата

Чистим все резьбовые соединения от коррозии и грязи. Обрабатываем их ВД-40 или керосином.

Если гайка крепления опоры к поворотному кулаку имеет шплинт, вытягиваем. Выкручиваем её полностью.

На некоторых моделях шаровая опора имеет длинный палец, полностью выкрутить гайку не получиться, будет мешать либо привод, либо выступ на кулаке. Откручиваем её настолько, насколько позволяет длина резьбы.

Основная идея данного способа заключается в том, чтобы вытолкнуть шаровую из кулака за счет силы пружин подвески, не применяя съемников. При среднем положении подвески между кулаком и рычагом есть некоторое расстояние. Когда она работает вниз, это расстояние уменьшается. Если в этот зазор установить упор или любой ограничитель хода, то усилие пружины, при просадке автомобиля вниз, будет направлено на выдавливание шаровой из кулака.

В некоторых случаях, этого расстояние недостаточно для установки упора. Домкратом поднимаем колесо до тех пор, пока нижний рычаг не примет горизонтальное положение. В большинстве случаев задрать машину выше положенного не получиться, помешает ход подвески.

Отсоединяем одно из креплений стойки стабилизатора. Так будет удобнее двигать рычаг. Можно этого не делать, потратите больше сил.

В этот зазор вставляем металлический клин, проставку, все, что выдержит нагрузку авто и его толщины хватит для снятия шаровой. В большинстве случаев используют для этого зубило. Оно имеет клиновидный наконечник, плоское, металлическое, с достаточной толщиной (проверенно на практике). Если не захочет влазить, аккуратно вбиваем его молотком.

Опускаем домкрат, колесо и рычаг опускается, уменьшается расстояние между ним и поворотным кулаком. В это время вы услышите металлический удар – это шаровой палец выскочил из конуса поворотного кулака.

Откручиваем опору от подвески. Опускаем рычаг вниз при помощи монтировки и снимаем деталь. Нет такой возможности? – Поднимаем ступицу колеса домкратом. Вынимаем изношенный шарнир и меняем его своими руками.

Гайка крутится вместе с пальцем

С такой проблемой я столкнулся при замене шаровых опор на Ваз 2107, об этом будет отдельная статья. Если применяется гайка с нейлоновой вставкой и длина резьбы не позволяет её полностью выкрутить, то первым делом выпрессовываем его. Здесь есть большая вероятность, что палец будет проворачиваться из-за этой пластиковой втулки внутри неё.

Монтировкой упираемся в ступицу и край рычага. Другой конец монтировки тянем внутрь автомобиля. Таким образом, мы разводим между собой ступицу и рычаг, заклинивая палец в конусе кулака. Он становится неподвижным, можно открутить гайку.

Нужно смотреть на особенности . По месту сами сможете прикинуть что нужно раздвинуть, чтобы заклинить его в конусе, сделав неподвижным.

В некоторых случаях приходиться применять горелку, если окисленная резьба и гайка не поддаются. В данном случае расплавляют нейлоновую втулку.

Ставим на место новую деталь

Осматриваем деталь и при необходимости добавляем смазку под пыльник. В зависимости от того, с какой стороны крепиться опора к рычагу, снизу – надеваем пыльник на палец, если сверху – оденем его позже. Прикручиваем шаровую к болтами и гайками.

Вставляем палец в конус поворотного кулака. Смазываем видимую резьбу, чтобы она не приржавела к гайке и закручиваем её до упора.

Может быть такое, что она начнет прокручиваться в самой нижней части резьбы. Это значит, что палец полностью «не сел» в конус кулака. Устанавливаем колесо на место, опускаем машину на землю. Подставляем под нижний рычаг домкрат и им поднимаем авто. Под весом автомобиля он полностью запрессуется в конус, гайка не будет проворачиваться. Подтягиваем её, но без фанатизма, чтобы в следующий раз можно было открутить. Устанавливаем шплинт на место.

Шаровая опора, пежо 308, 408 и 3008 — замена своими руками

Замена шаровой опоры на Пежо

Хочу рассказать как заменить шаровую опору на Пежо 308, 408, 3008 и Партнер Типи, передняя подвеска у них очень схожая, а рычаги и шаровые вообще практически одинаковые.

Для замены необходим инструмент:

Молоток
Усиленный вороток или пневмо пистолет
головка на 18
накидной ключ на 18
головка на 41
головка на 21
подъемник, эстакада или домкрат

Есть несколько вариантов замены шаровой опоры:

Без снятия поворотного кулака.
Со снятием поворотного кулака.

Правильная замена производится со снятием ступицы, но это немного труднее, да и откручивать гаек и болтов придется больше.

Для начала расскажу как произвести замену самым простым обаазом, но для этого необходим подьемник или эстакада и лом.

снимаем колесо
откручиваем гайку на 21, которая прижимает передний рычаг к шаровой опоре
ударами молотка по рычагу сбиваем его с конуса шаровой опоры
заводим лом с передней части автомобиля между рычагом и приводом
нажимаем на рычаг и выводим поворотный кулак в сторону
снимаем пыльник с шаровой
откручиваем шаровую, головкой на 41
устанавливаем новую шаровую опору
собираем все в обратной последовательности

Если существует сложность с поднятием автомобиля Пежо на подъемнике, то вполне можно обойтись домкратом, но придется кулак снимать полностью и шаровую опору откручивать на снятом узле подвески.

необходимо так же выполнить все операции описанные выше плюс:

снять датчик АБС (открутить его от ступицы колеса или отсоединить от разъема)
открутить поворотный кулак от стойки амортизатора головкой на 18 или накидным ключом
открутить ступичную гайку привода
рулевой наконечник

Диагностика шаровой опоры

При движении по неровностям колоссальную нагрузку испытывают шаровые опоры автомобиля, а так же первыми выходят из строя, чем напоминают нам неприятными и посторонними стуками в подвеске.

Диагностику подвески на автомобиле Пежо 308, 408,3008 и Партнер ТИПИ рекомендуется делать раз в год или по пробегу в 20000 километров.

Диагностику шаровых опор необходимо проводить на вывешенном автомобиле, сделать это можно несколькими народными способами:

возвратно поступательными движениями покачать колесо, ухватившись двумя руками за его низ из стороны в сторону
ухватившись непосредственно за нижний рычаг ближе к шаровой опоре и как бы повиснув на нем сделать несколько сильных рывков вниз

Если люфт в шаровой опоре присутствует, то вы его обязательно почувствуете своими руками.
