Как заменить переключатель печки на газели

Процедура замены

Для начала необходимо приобрести новый переключатель. Оптимально брать запчасти именно для Газели. Хотя некоторые автомобилисты успешно используют заимствованные у других автомобилей компоненты.

В случае с Газелью и её переключателем печки, вместо штатного регулятора часто встречаются устройства от Жигулей. Также используются вентиляторы печки от автомобилей классики и более новых Lada.

Помимо нового регулятора оборотов, обязательно соберите стандартный набор инструментов, среди которых должна присутствовать длинная головка. Иначе добраться до некоторых креплений будет проблематично.

Извлечение блока управления печкой

Саму же процедуру замены переключателя печки на Газели можно поэтапно описать следующим образом:

Освободите пространство верхнего бардачка, который располагается посередине торпеды под лобовым стеклом. Всё лишнее оттуда лучше сразу убрать.
Поднимите крышку бардачка. Там вы увидите 4 шурупа. Их следует открутить и положить куда-нибудь так, чтобы не потерять крепления. Они ещё пригодятся в процессе обратной сборки.
Проблема Газели Бизнес в том, что под верхним бардачком там идёт сплошной лист пластика торпеды. То есть обойти его можно только путём снятия всей торпеды или же вырезки куска пластика. На обычной Газели делать этого не нужно.
Под верхним вещевым ящиком располагается пластиковый корпус электровентилятора

Именно внутри него располагается термореле или переключатель оборотов печки.
С правой от водителя стороны располагается разъём для подключения регулятора оборотов.
Здесь обратите внимание на один важный момент. Прежде чем полностью снимать старый регулятор, проверьте работоспособность нового

Нельзя исключать, что переключатель исправен, а сама проблема кроется в проводке. Обрыв, перегрев, перетёртый провод попросту не подаёт питание на терморегулятор, из-за чего печка не включается на первых скоростях.
Отключите фишку подключения регулятора печки, и подключите её к уже новому устройству. После этого включайте отопитель. Если печка начала функционировать на 1 и 2 скорости вращения электровентилятора, проблема точно в неисправном термореле. Регулятор оборотов следует демонтировать и заменить.
Но замене мешает улитка или корпус электровентилятора. Чтобы располовинить корпус и извлечь мешающую часть, потребуется длинная головка на 8. Инструмент вставляется в отверстия корпуса, после чего откручиваются 2 крепления.
Вытаскивается корпус электровентилятора отопителя на автомобиле Газель довольно легко. Временно уберите его в сторону.
Справа располагается уже сам старый переключатель, который уже не способен выполнять свои задачи. Его требуется открутить. Расположение крепления здесь не самое удобное, но добраться отвёрткой можно. С другой стороны стоит придерживать корпус переключателя рукой.
Демонтировав неисправный регулятор оборотов, на его место установите новый компонент.
Узел собирается в обратной последовательности.

Вы наглядно можете видеть, что в случае с автомобилем Газель, в отличие от Газель Бизнес, регулятор оборотов печки меняется предельно просто.

Здесь не нужно ничего вырезать или проводить сложные демонтажные работы. Фактически снять нужно только верхний вещевой ящик, убрать часть корпуса электровентилятора печки, а также отсоединить сам регулятор.

https://youtube.com/watch?v=OwXMxJDVPoY

На этом процедура по замене переключателя оборотов печки на автомобиле Газель считается завершённой. Аналогичные мероприятия проводятся при замене самого электромоторчика.

Видео «Замена моторчика и трапеции очистителя стекла на Газели»

В этом ролике демонстрируется, как заменить трапецию и мотор стеклоочистителя (автор видео — Андрей Медведев).

Стеклоомыватель ветрового стекла.

ВНИМАНИЕ!

Запрещается продолжительное (более 5 секунд) и многократное (более 5 раз подряд) включение стеклоомывателя при отсутствии видимой подачи омывающей жидкости на ветровое стекло во избежание выхода из строя электронасоса омывателя.

Бачок омывателя ветрового стекла.

На автомобиле установлены электрические стеклоочиститель и стеклоомыватель. Управление стеклоочистителем и стеклоомывателем – совмещенное. Механизм стеклоочистителя и бачок стеклоомывателя с насосом установлены в подкапотном пространстве.

Не следует включать стеклоочиститель при сухом и грязном стекле, так как это вызовет появление на стекле царапин и натиров, а также приведёт к порче резиновой ленты щёток. Для очистки стекла от грязи включайте стеклоомыватель. При включении стеклоомывателя специальное реле обеспечивает включение стеклоочистителя и задержку выключения его после выключения омывателя.

В холодное время года бачок заполняйте специальной стеклоомывающей жидкостью с низкой температурой замерзания.

Жиклеры омывателя ветрового стекла.

При недостаточном напоре струи воды (стеклоомывающей жидкости) в первую очередь проверьте наличие омывающей жидкости в бачке стеклоомывателя.

Засорение отверстий жиклеров стеклоомывателя также может являться причиной недостаточного напора струи воды, при необходимости прочистите отверстия жиклеров.

ВНИМАНИЕ!

Во избежание повреждения лакокрасочного покрытия капота запрещается включать стеклоочиститель при открытом капоте.

Переключатель стеклоочистителя и стеклоомывателя с регулятором паузы.

Стеклоочиститель и стеклоомыватель работают только при включенных приборах и стартере (зажигании).

В морозную погоду, прежде чем включить стеклоочиститель, убедитесь, что щётки не подмёрзли к ветровому стеклу.

Положения рычага (вариант 1):

Очистка ветрового стекла одним рабочим ходом щёток. Переместите рычаг вверх только на величину его свободного хода (до ощущения лёгкого упругого сопротивления рычага).

Стеклоочиститель будет работать пока вы держите рычаг. Рекомендуется пользоваться при слабом дожде или забрызгивании ветрового стекла встречным автомобилем.

Малая скорость стеклоочистителя.
Большая скорость стеклоочистителя.
Прерывистая работа стеклоочистителя.

Щётки стеклоочистителя совершают один рабочий ход в интервале от 2с до 12с в зависимости от положения регулятора паузы 1, которое выбирается поворотом регулятора в направлении стрелки, как показано на рисунке.

Включается перемещением рычага вперёд, вдоль рулевой колонки из любого положения, положение не фиксируемое.

Положения рычага (вариант 2):

Прерывистая работа стеклоочистителя.

Малая скорость стеклоочистителя.
Большая скорость стеклоочистителя.
Очистка ветрового стекла одним рабочим ходом щёток.

Переместите рычаг вниз только на величину его свободного хода (до ощущения лёгкого упругого сопротивления рычага).

Стеклоочиститель будет работать пока вы держите рычаг.

Рекомендуется пользоваться при слабом дожде или забрызгивании ветрового стекла встречным автомобилем.

Включается перемещением рычага вперёд, вдоль рулевой колонки из любого положения, положение не фиксируемое.

Электрическая принципиальная схема стеклоочистителя и стеклоомывателя ГАЗель Next показана на рисунке.

1 – моторедуктор стеклоочистителя; 2 – электронасос стеклоомывателя; 3 – реле укладки щеток стеклоочистителя; 4 – переключатель стеклоочистителя; 5 – реле стеклоочистителя; F42 – блок реле и предохранителей в салоне.

Колодки показаны со стороны установки контактов.

Как проводить профилактику работы печки

До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.

На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока. Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту

Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой

Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой

Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.

Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.

Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин. Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения

Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально

Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.

Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.

Установка противотуманных фар

Для замены или ремонта ПТФ на «ГАЗели» демонтируют подкрылок кузова. Из инструментов понадобится монтажная лопатка, лучше пластиковая и универсальный набор отверток. Порядок действий:

Снять фиксатор, который удерживает колодку с проводами.
Открутить 3 винта, фиксирующие блок-фару к бамперу «ГАЗели».
Стянуть фару с кронштейна.

Установка проводится в обратном порядке.

Полезность противотуманок

Для «ГАЗели Некст» предусмотрено 2 типа противотуманок:

передние ПТФ с лампами мощностью 55 Вт, размер Н11;
на задний фонарь устанавливается лампа мощностью 21 Вт с маркировкой P21W.

На «ГАЗель Бизнес» противотуманная фара устанавливается как дополнительная оптика. Место установки, согласно ПДД, ниже, чем линия головного освещения.

Схема электропроводки Газель 402 двигатель: замена своими руками

Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания.

Электропроводка не значится среди подлежащих плановой замене деталей, однако электрическая схема довольно часто требуется при осуществлении ремонтных работ в подкапотном пространстве.

Родной 402 двигатель для Газели

Оснащенный карбюраторным двигателем ЗМЗ-402, автомобиль успешно вырабатывает свой моторесурс, и когда приходит время капитального ремонта, многие владельцы задумываются не только о восстановлении, но и о перенастройке его работы.

А поскольку карбюраторные версии силовых агрегатов канули в прошлое, то остро стоит вопрос о перспективах использования восстановленного мотора.

Электрическая система автомобиля Газель

Переход на инжекторные многоклапанные двигатели возможен и даже рекомендован автопроизводителем, однако не всегда владельцев такой подход устраивает, и в первую очередь с финансовой стороны.

Совет: Как бы там ни было, а извлекая мотор для переборки, у владельца есть возможность заменить и старую электропроводку.

Если ресурс восстанавливаемого силового агрегата внушает оптимизм, а под рукой есть схема электропроводки Газель – двигатель 402 вполне может прослужить еще не одну сотню тысяч километров.

Электрическая схема проводки Газель 402 двигатель

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

Вследствие естественного износа проводов;
Расслоения изоляции из-за естественного старения;
Механических повреждений (перегибы, задиры);
Коротких замыканий в той или иной электроцепи;
Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

Высоковольтные провода;
Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
Катушка зажигания;
Реле уровня заряда АКБ;
Контактная группа блока предохранителей;
Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

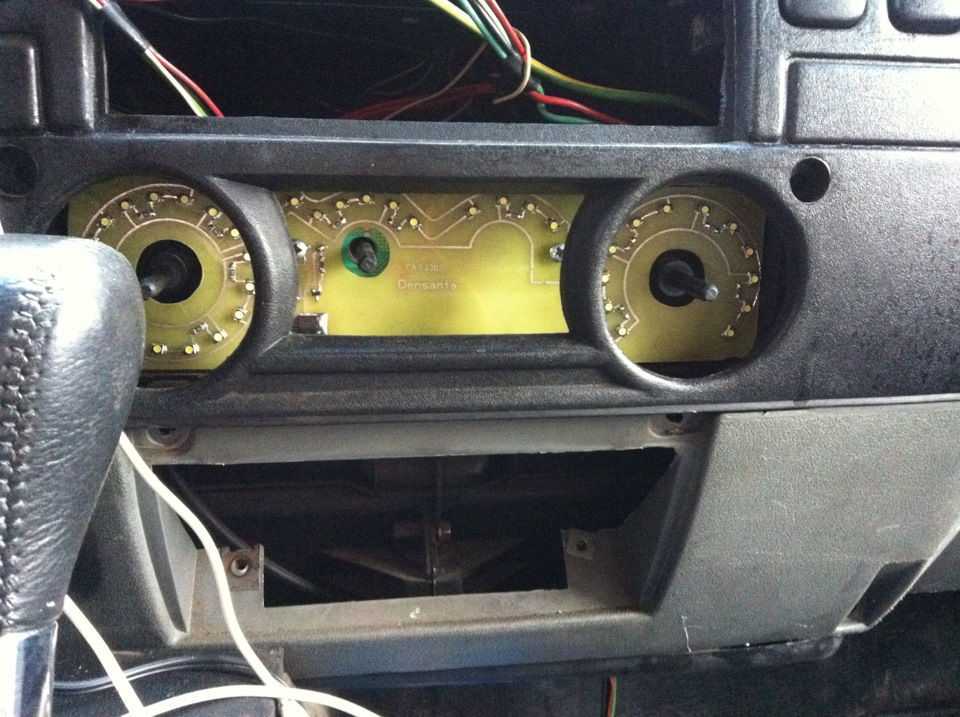

Салон Газели с разобранной приборной панелью

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

Подкапотное пространство;
Салон автомобиля;
Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

Наиболее длинный и тонкий жгут предназначен для задней части;
Более короткий – для салона;
Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

Закрепляем жгут в салоне;
Протаскиваем второй жгут проводов под капот и закрепляем;
Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

Электрическая часть в моторном отсеке

В подкапотном пространстве:

Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
Подключаем коммутатор;
Подаем провод на генератор;
Соединяем регулятор напряжения;
Подключаем катушку зажигания;
Соединяем клеммы стеклоочистителя, реле поворотов;

Совет: проводка Газель 402 имеет разделения на цвета, которые соответствуют цветам, изображенным на схеме, как и на электропроводке Газели Бизнес.

В кабине:

Подсоединяем разъем к блоку предохранителей;
Подаем провод на отопитель;
Соединяем на рулевой колонке переключатель света;
На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

Ремонт

Ремонт блока управления напрямую будет зависеть от причины неисправности:

Если проверка питания показала, что «+» на моторе-редукторе отсутствует, значит, неисправность в системе управления отопителем. Его нужно демонтировать и либо отремонтировать, либо заменить на новый. Для ремонта лучше воспользоваться услугами специалистов, а если у вас имеется опыт в данной работе, можно попытаться решить проблему своими руками. Для демонтажа необходимо: снять верхний ящик под документы; открутить переднюю панель (два винтика сверху и два снизу); снять декоративную накладку; вытащить всю панель, так чтобы можно было пронумеровать все клеммы; отсоединить клеммы; после чего достать сам управляющий элемент. После чего собрать всё в обратной последовательности.
Чтобы заменить резистор, нужно: либо снять всю торпеду, либо прорезать отверстие под ящиком под документы, предварительно сняв сам ящик. Для замены вентилятора необходимо демонтировать всю панель приборов вместе с печкой. После чего отсоединить печку от торпеды, «располовинить» её и достать резистор. Если питание отсутствует на колодке вентилятора, то причину необходимо искать в системе регулировок отопителем. Для этого необходимо проверить её мультиметром. Распиновка контактов блока управления отопителем Газель Бизнес:

резерв;
обратная связь мотора-редуктора (МР), тепло-холод;
выход на БРС;
резерв;
5В, питание датчика внешней температуры;
сигнал закрытие крана;
сигнал открытие крана;
вход датчика прогрева ОЖ;
вход внешней температуры;
вход датчика температуры салона;
резерв;
корпус датчика внешней температуры;
обратная связь, МР, стекло – ноги;
МР тепло – холод «+»;
МР тепло – холод «-»;
МР рециркуляция «+»;
МР рециркуляция «-»;
МР стекло – грудь «+»;
МР стекло – грудь «-»;
МР стекло – ноги «+»;
МР стекло – ноги «-»;
обратная связь МР стекло – ноги 1;
выход реле обогрева стекла и зеркал «+»;
выход реле кондиционер «-»;
корпус;
обратная связь МР тепло – холод 2;
бортовая сеть.

Для ремонта дисплея нужно демонтировать весь элемент регулировки отопителя (как описано в пункте№ 1) и произвести ремонт либо замену всего блока в сборе. Если ремонтировать самому, то можно изменить диоды подсветки рукояток на другой цвет или поменять яркость.

Заслуженная популярность на рынке – результат невысокой цены и хорошего качества

Оптимальное соотношение цены и качества позволяет этой модели, на протяжении многих лет, удерживать первые позиции на рынке легких грузовиков на территории бывшего Советского Союза. Устойчивая популярность продиктована невысокой ценой самого автомобиля и доступностью запасных частей. К примеру, сцепление ГАЗ 3302 будет стоять в 2.5 раза дешевле, чем к аналогичной модели грузовика Мерседес, МАN или др. Сложившаяся в этом сегменте рынка ситуация, говорит о высокой конкурентоспособности российского грузовика. Кроме отечественных покупателей, модель очень популярна среди автомобилистов Украины, Молдовы, Белоруссии и других стран постсоветского прстранства. Положительная характеристика ГАЗ 3302 среди автомобилистов, основана на ее высокой надежности и практичности. Трудолюбивая и быстрая «Газель» уже два десятка лет успешно эксплуатируется в самых различных климатических условиях РФ и стран СНГ. Это самый яркий представитель пятого поколения горьковских малотоннажных грузовиков.

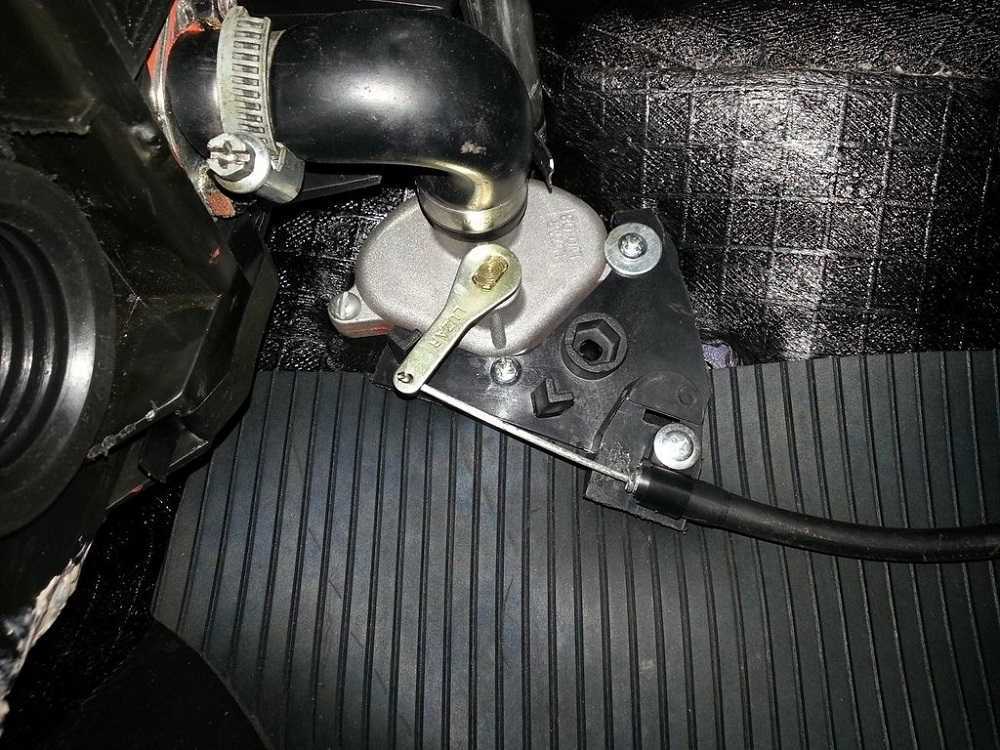

Самостоятельная диагностика и замена электрокрана

Если возникла поломка или неисправность, виновником которой оказался электрический кран системы отопления салона автомобиля Газель, потребуется заменить узел.

Многих интересует, где именно находится этот элемент. Самым простым решением будет заглянуть в руководство по эксплуатации к конкретно вашей версии и модификации Газели. Но в большинстве случаев электрический кран располагается в подкапотном пространстве слева от двигателя, если смотреть со стороны улицы, примерно напротив переднего пассажирского сиденья под лобовым стеклом. Найти узел не так сложно. А вот снять его, если электрокран успел сильно закиснуть за время службы, порой бывает проблематично. Кран печки Газели соединяется с двумя патрубками, потому обнаружить элемент поможет ещё один признак.

Прежде чем менять устройство, рекомендуется подтвердить свои догадки и точно поставить диагноз.

Проверка работоспособности или неисправности электрического печного крана осуществляется следующим образом:

сначала прогревается двигатель, после чего руками можно потрогать патрубки до крана и после него;
переключите регулятор температуры в крайнее горячее положение;
при этом патрубок должен иметь одинаковую температуру до и после прохождения через клапан;
проверьте, работает ли питание электромоторчика, когда происходит переключение температуры;
если питания нет, проверке подлежит предохранитель и по мере необходимости его меняют;
не забудьте проверить состояние сетчатого фильтра, установленного на входном патрубке, через который жидкость должна свободно проходить;
снимите кран и подайте на него питание, проверив, реагирует ли он как-то на изменения положений переключателя в салоне.

Если оказалось, что виноват именно электрический кран отопителя, его можно попытаться отремонтировать.

Но на практике частичный ремонт даёт лишь временный эффект. Заменив один компонент, другой через короткий промежуток времени может выйти из строя. Фактически это бесконечная череда демонтажных и ремонтных работ. Наиболее правильным и рациональным решением станет полная замена старого узла на новый качественный электрокран.

Что замены элемента отопительной системы и системы охлаждения двигателя необходимо:

отключить минусовую клемму от аккумуляторной батареи;
слить всю жидкость из системы охлаждения двигателя в пустую тару подходящего объёма;
отключить клеммы от самого электрического отопительного крана;
ослабить крепление хомутов на патрубках, с которыми соединён краник;
отсоединить хомуты и патрубки;
извлечь кран;
установить новый электрокран печки;
залить свежую жидкость охлаждения;
убедиться в отсутствии воздушных пробок;
прогреть мотор.

Что же касается самого электрокрана, который перестал нормально функционировать, то его неисправности чаще всего связаны с поломкой электромотора, сгоранием электрической платы, поломкой редуктора, нарушением целостности сальника и лопнувшим корпусом.

Использование электрического крана в составе отопительных системы салона и системы охлаждения двигателя на Газели даёт целый ряд объективных преимуществ.

Никаких существенных сложностей с заменой возникнуть у автовладельцев не должно. Единственный важный момент заключается в том, чтобы выбрать подходящее устройство, соответствующее конкретному двигателю Газели. Плюс учтите, что перед самой заменой узла необходимо точно поставить диагноз и убедиться в вине именно крана. Бывает так, что после замены электрокрана ситуация не меняется. А просто так потратить около 1-1,5 тысячи рублей может позволить себе не каждый владелец Газели.

Как заменить переключатель печки на Газели

Автомобиль Газель является очень распространённой машиной на всём постсоветском пространстве. Это одно из самых доступных коммерческих транспортных средств, которое выпускается в грузовой, полугрузовой и пассажирской версиях.

Чтобы обеспечить необходимый уровень комфорта в зимний период для водителя и его пассажиров, в Газели обязательно предусматривается установка отопительной системы. Или просто печки. Но периодически она может выходить из строя.

Одной из проблем, с которой сталкиваются владельцы Газели, становится отказ работы печки на 1 и 2 скоростях. При этом на последней скорости всё функционирует отлично, печка включается и греет салон. Это прямо указывает на проблему с термореле или переключателем.
