Способы устранения поломок

Как разобрать и как произвести ремонт устройства? Ниже приведены основные рекомендации касательно устранения неисправностей.

Эти советы актуальны в том случае, если вы знаете основные причины и признаки поломок:

Пониженный заряд аккумуляторной батареи либо отсутствие заряда может быть связано с выходом из строя предохранительного устройства или его плохом контакте с гнездом в блоке. Необходимо проверить сам предохранитель на работоспособность и убедиться в том, что он хорошо контактирует с гнездом. Иногда причина отсутствия заряда обусловлена износом щеток на регуляторе напряжения. При такой неполадке нужно будет менять сам регулятор.
Для диагностики щеток регулятора напряжения можно произвести визуальную проверку. Если же скачки напряжения связаны с коротким замыканием или обрывом электроцепи, то для проверки придется использовать тестер.
Для проверки состояния диодных элементов потребуется снять и разобрать агрегат, вышедшие из строя компоненты подлежат замене путем перепайки. В случае повреждения обмотки, как сказано выше, требуется ее перемотка, но своими руками выполнить эту задачу довольно сложно. Процедуру перемотки лучше доверить специалистам. Точно понять, какие именно диоды вышли из строя и подлежат замене, можно с использованием тестера.
Когда неисправность кроется в обрыве электропроводки рядом с контактными кольцами либо в распайке концов обмотки, необходимо менять или ремонтировать роторный механизм. Ремонт начинается с отматывания одного витка провода. Поврежденный конец подлежит перепайке. Само кольцо можно прочистить с помощью наждачной бумаги, при этом желательно использовать мелкозернистый вариант.
Если вы заметили, что на кольце есть более серьезные повреждения, то удалить их можно будет с помощью плоских надфилей. Что касается непосредственно замены, то обычно ее выполнение целесообразно в случае полного повреждения колец.
Если генератор автомобиля сильно гудит во время работы, то как мы уже сказали, причину следует искать в подшипниках ротора. Для диагностики надо будет произвести демонтаж и разборку агрегата. Если в ходе проверки вы увидели, что подшипниковые детали износились, а при прокручивании их наблюдается люфт, то устройства необходимо менять.
Если же люфт имеется, но он не критический, то можно попытаться снять подшипники, промыть, смазать и заново поставить. Смазка очень важна, поскольку ее отсутствие очень быстро убивает подшипник. Если в результате сборки агрегата посторонние звуки пропали, то можно считать, что ремонт выполнен успешно.
Если на панели приборов продолжает гореть световой индикатор разряда автомобильного аккумулятора, то есть вероятность, что причина кроется в пробое. А именно, имеется ввиду пробой диодного элемента моста. Для получения доступа к диодному мосту надо будет выкрутить гайки обмотки и демонтировать гайку, фиксирующую плюсовой вывод. После выполнения данных действий вы сможете получить доступ к мосту, который или меняется, или ремонтируется. Зачастую поменять мост быстрее и выгоднее (автор видео — Eduard Grinenko).

Стартер не крутит

Если на поворот ключа или на нажатие кнопки запуска двигателя никакой реакции нет, то ситуация хуже, но все равно не очень страшная. Но владельцы данного авто должны знать, что в этих моделях стартер является головной болью. Он расположен в нижней части двигателя, сзади. В него легко попадает вода и грязь с дороги.

Если не крутит стартер, то первое, что стоит проверить, это АКБ и его клеммы. Далее проверяют провода, идущие на стартер. Это один толстый от плюсовой клеммы аккумулятора и тонкий от колодки замка зажигания. Если провода в порядке, тогда проверяют состояние контакта «массы» двигателя. Этот контакт установлен в неблагоприятном месте и нередко засоряется. Необходимо очистить его.

Также, если не заводится стартер на «Рено-Меган 2», проверяют замок зажигания. Нередко причина заключается в нем. Контакты в контактной группе могут подгорать, окисляться, перегорать полностью. Из замка зажигания к стартеру идет один тонкий провод – при повороте ключа на нем появляется +12 В. Это напряжение на маленьком контакте активирует втягивающую и удерживающую обмотку втягивающего реле стартера. Если контакт нарушен, то напряжение на проводе не появится, и стартер не сможет запустить двигатель.

Если «Рено-Меган 2» не заводится с кнопки, то, возможно, причина скрыта в проводке от АКБ до стартера. Принцип работы кнопки аналогичен – при замыкании на тонком проводе к стартеру появляется напряжение, активирующее обмотки втягивающего реле. Если стартер не включается, то это не обязательно говорит о выходе его из строя. Чаще всего причина заключается в банальном отсутствии контакта.

Зимние неприятности

Пейзажи, наполненные людьми, толкающими транспортные средства и автомобилями, буксирующими друг друга, или стоящими с открытыми капотами из-под которых тянутся провода жители городов периодически могут наблюдать морозным ранним утром буднего дня, посмотрев в сторону атопарковок или гаражных кооперативов. У проблемного АКБ происходит падение плотности, поэтому низкая температура плохо сказывается на его состоянии. Он не может крутить стартер, и автомобиль глохнет или плохо заводится. Если приведёнными способами АКБ не получилось «воскресить», то стоит обратиться к специалистам, чтобы не ждать следующего раза. Вполне возможно, что причина потери зарядки, неустойчивого холостого хода кроется в генераторе.

Если АКБ работает более трёх лет или эксплуатируется с перерывами, рекомендуется проводить его проверку на уровень и плотность электролита для устранения случаев, когда мотор глохнет.

Нежелание запускаться с первого раза или случаи, когда Рено Меган 1 или 2 с дизелем плохо заводится зимой или глохнет при запуске, могут быть связаны с заправкой автомобиля летней соляркой. Последствием такого необдуманного шага становится забитый замёрзшим «солидолом» топливный фильтр, плохо пропускающий топливо в систему питания. Поэтому требуется вовремя переходить на зимний вид топлива и добавлять в топливный бак специальную присадку известную под общим названием «антигель». С первого же раза её использования топливная система будет защищена от перепадов температур.

Типичные проблемы при запуске

Двигатель внутреннего сгорания (ДВС) автомобиля более века эксплуатируется и совершенствуется человеком. По многим показателям достигнуты существенные успехи на фоне первого двигателя. Значительно увеличился моторесурс, мощность, экономичность, но, как и сто лет назад, современный автовладелец может оказаться один на один с проблемой – мотор глохнет, автомобиль не заводится. С учётом всего электрооборудования на ДВС в нынешнем исполнении, найти и сразу устранить проблему без диагностического оборудования будет весьма затруднительно. Конструкторы ДВС разных автопроизводителей создают самые простые, экономичные, мощные и дешёвые в эксплуатации моторы на их взгляд. Рено, как настоящий французский автомобиль, славится спорными решениями в конструкции. Но это не должно волновать автолюбителя, главное, понимать из-за чего может глохнуть автомобиль, почему появляются нестабильные холостые обороты на холодном ДВС. Для первого раза нужно знать причины, приводящие к отказу ДВС:

Несоответствие топлива эксплуатационным требованиям. Нельзя путать бензин с соляркой, не рекомендуется заливать низкооктанновое топливо с присадками, биотопливо тоже приведёт к тому, что в следующий раз ДВС глохнет;
Забился воздушный или топливный фильтр. Причина такого эффекта банальна – это использование некачественного топлива и несвоевременная замена фильтрующих элементов;
Не работает электрооборудование. Причина может быть в стартере, генераторе или в каком-нибудь датчике, не передающем сигнал на блок управления работой двигателя. Проблемы могут проявляться и на горячем, и на холодном автомобиле;
Перегрев ДВС из-за проблем с охлаждающей жидкостью или масло потеряло свои эксплуатационные качества. В этом случае, если двигатель глохнет на горячую, считается, что автовладельцу «повезло». Последствия такой поломки крайне печальны, поэтому каждый раз проверяйте уровни масла, охлаждающей жидкости перед началом эксплуатации, а также проводите вовремя замену эксплуатационных жидкостей.

Запуск двигателя Renault Megane II

Карта Renault с дистанционным управлением

На дисплее бортового компьютера появляется сообщение «Вставьте карту».

До упора вставьте карту Renault в считывающее устройство (2).

Карта Renault с функцией «Руки свободны»

Карта должна находиться в зоне обнаружения, к этой зоне относятся: салон автомобиля и багажник, кроме некоторых зон в верхней части, например, солнцезащитный козырек и т.п.

Следуйте появляющимся на щитке приборов инструкциям по запуску двигателя.

Для запуска двигателя выжмите педаль тормоза (автоматическая трансмиссия) или сцепления (механическая трансмиссия). Педаль нужно удерживать в нажатом положении в течение всего запуска.

Нажмите кнопку (3).

Особенности автомобиля с автоматической коробкой передач

Установив селектор переключения передач в положение «К» или «Р», нажмите на педаль тормоза. Педаль нужно удерживать в нажатом положении в течение всего запуска.

Если одно из условий запуска двигателя не выполнено, на щитке приборов появляется сообщение «Выключите сцепление + кнопка “Старт»» или «Нажмите тормоз + кнопка «Старт»»;

в некоторых случаях необходимо повернуть рулевое колесо, нажимая при этом на кнопку запуска (3), чтобы разблокировать рулевую колонку.

Функция «Дополнительное оборудование»

Чтобы иметь возможность использовать некоторые санкции при остановленном двигателе (автомагнитола, система навигации и т.д.), нажмите только кнопку (3). Запуск с открытой пятой дверью (в режиме «Руки свободны»)

При необходимости запуска двигателя при открытой пятой двери снимите крышку и вставьте карту в считывающее устройство (2).

Условия выключения двигателя

— на автомобилях с автоматической коробкой передач селектор переключения передач находится в положении «N» или «Р»;

— нажмите кнопку (3);

При остановленном двигателе дополнительное оборудование (автомагнитола, кондиционер и т.д.) продолжает работать.

При открытии двери водителя дополнительное оборудование выключается.

Карта Renault с дистанционным управлением

Когда карта находится в считывающем устройстве (2), •вжатие на кнопку запуска/остановки двигателя (Start/Stop) останавливает двигатель.

Если карты в считывающем устройстве нет, после первого нажатия на щитке приборов появится сообщение «подтвердите остановку двигателя».

Чтобы подтвердить остановку двигателя, нужно нажать кнопку (3) еще два раза.

Карта Renault, работающая в режиме «Руки свободны»

Когда карта находится в автомобиле, нажатие на кнопку (3) запуска/остановки двигателя (Start/Stop) останавливает двигатель.

Если карты в зоне ее действия нет, после первого нажатия на щитке приборов появится сообщение «Подтвердите остановку двигателя».

Чтобы подтвердить остановку двигателя, нужно нажать на кнопку еще два раза.

Выходя из автомобиля, не оставляйте в нем карту Renault, особенно если в автомобиле остался ребенок (или животное). Ребенок может случайно запустить двигатель или включить электрооборудование (например, стеклоподъемники), что связано с риском получения травмы (защемления шеи, руки, пальцев и т.д.).

Ни в коем случае не выключайте зажигание до полной остановки автомобиля, так как при неработающем двигателе перестают работать вакуумный усилитель тормозов, усилитель рулевого управления и т.д., а также устройства пассивной безопасности: подушки безопасности, подборщики — натяжители ремней безопасности.

Аккумулятор

Это самая банальная из неисправностей. Диагностировать ее просто – мотор не запускается, но стартер включается. Нередко батарея может быть заряжена, может даже включаться стартер. Но емкости аккумулятора может не хватать на генерацию искры, которая должна поджечь топливную смесь в цилиндрах двигателя. АКБ необходимо зарядить или же можно воспользоваться бустером. Если причина заключается в этом, то двигатель запустится.

Кроме уровня заряда, могут быть окислены клеммы на аккумуляторе. Окислы могут быть тонкими и практически незаметными человеческому глазу. Но их вполне достаточно, чтобы создать вполне реальное сопротивление, которое снижает пусковые токи батареи. Клеммы на АКБ нужно хорошо зачистить от окислов. Это касается не только самих контактов на батарее – также зачистке подлежит и то, что к этим контактам подключается. Иногда данная операция позволяет решить проблемы с запуском двигателя.

Как предупредить проблемы с запуском

Избежать проблем с плохим запуском, нестабильным холостым ходом и несанкционированным прекращением работы на горячую или холодную, возможно, соблюдая периодичность ТО и проводя ежедневное обслуживание. Чуть сложнее обстоит дело с электрооборудованием, состояние которого трудно оценить по внешнему виду.

«Рено-Меган» второго поколения – машина современная, но даже она иногда заставляет владельцев поволноваться. Так, в один прекрасный день двигатель может не запуститься. Некоторые владельцы сильно пугаются, что двигатель вышел из строя. На самом деле, если не заводится «Рено-Меган 2», то проблема заключается не в самом двигателе, а в дополнительных узлах и агрегатах. Давайте рассмотрим основные причины отказа при запуске и узнаем, как устранять эти неисправности.

Схема расположения предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2

LPG имеет коричневый цвет, что отвечает за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации и центрального замка. Маркировка RRG и RPD красного цвета в ответе за лампу дальнего света левой и правой фары соответственно. Предохранители, которые под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

Для начала снимем боковую панель возле руля.

Снимаем боковую панельку.

Снимаем панель с кнопками и отсоединяем тоненькой отверткой или с помощью шила разъем питания.

Откручиваем болты и извлекаем панель под рулевой колонкой.

Теперь можем посмотреть на салонный блок.

Необходимо нажать на защелку и вынуть этот блок.

Перед нами выпал блок реле и предохранителями. Начинаем изъятие его из-под капота.

Нужно открыть капот и снять пластмассовую пластину, затем отвинтить 2 болта защитной крышки, ведь именно там расположен блок предохранителей.

Вытаскиваем аккумуляторную батарею, ЭБУ, площадка под АКБ, крышку предохранителей, вытаскиваем плату.

10)

Далее следует отсоединить разъем.

11)

Снимаем клеммы аккумулятора.

12)

Вытаскиваем аккумулятор.

13)

Необходимо открутить крепежные болты ЭБУ машины. Первым откручивается верхний болт, а потом нижний.

14)

Аккуратно отсоединить разъемы – 3 штуки, идущие к блоку управления.

15)

Снимаем ЭБУ.

16)

Откручиваем болт и снимаем блок предохранителей.

17)

Блок сидит плотно, поэтому тянуть надо потихоньку.

18)

Отсоединяем клеммы, чтобы полностью вытащить блок.

19)

Так выглядит блок предохранителей сверху.

20)

А вот так снизу.

Если в один прекрасный день все же на Renault Megane начала давать сбой электричество, то стоит запомнить, что предохранители, которые отвечают за свет, климат-контроль, стеклоочистители расположен в блоке предохранителей возле аккумулятора. Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками панели под рулевой колонкой.

Замена предохранителя под капотом Рено Меган 2

Как предупредить проблемы с запуском

На Меган 1 и 2 поколения в силу возраста, электрооборудование относится к деталям из группы риска, склонным к поломкам. Проводка, обмотка, контакты могут окислиться, износиться, сгореть. Почему стоит рассмотреть основные возможные проблемы при запуске, связанные с неисправным электрооборудованием.

Лучше при проявлении симптомов неисправности стартера проверить его контакты, при необходимости зачистить. Если проведённая операция не возымела эффекта, то проблему придётся решать путём ремонта или замены стартера. Проверьте его предохранитель, расположенный в подкапотном блоке. В случае выхода из строя предохранителя, следует его заменить и зачистить контакты, потому что перегорание элемента свидетельствует о плохом контакте.

Датчик коленвала может прекратить передавать сигнал на блок управления, вследствие окисления контактов в разъёме. Достаточно зачистить контакты и мотор снова работает. Операцию нужно проводить крайне аккуратно, так как на Рено этот элемент весьма хрупкий и повредить его не составляет труда. Поэтому работу лучше сразу доверить квалифицированному автоэлектрику.

Бензонасос не качает в двух случаях: во-первых, к нему плохо поступает электропитание, вследствие обрыва сети из-за окисления контактов разъёмов; во-вторых, бензонасос может выйти из строя и требовать замены.

Возможные неисправности: признаки и причины

Стартер – это электромеханическое устройство, обеспечивающее первичное вращение коленвала для успешного пуска двигателя. Пусковой механизм является частью зарядно-пусковой цепи, в которую входит аккумулятор, механизм управления пуском и само устройство. Конструкция его такова, что возможны как механические, так и электрические неполадки.

Чтобы найти причину неисправности стартера, нужно знать его устройство и принцип работы.

Для запуска силового агрегата нужно повернуть ключ в замке зажигания.

При этом запускаются следующие процессы:

в замке замыкаются контакты;
напряжение, поступающее от АКБ передается на обмотки тягового реле;
благодаря возникшему в обмотках магнитному полю, вовнутрь стартера втягивается якорь;
якорь толкает шток с пластиной, замыкающей контакты тягового реле;
после замыкания контактов запускается электродвигатель стартера;
в это же время выдвигается бендикс, который своей шестерней зацепляется с маховиком мотора и заставляет его вращаться;
ключ возвращают в первоначальное положение, и питание перестает поступать на клемму управления.

Из описания работы стартера можно предположить, какие возможны неисправности:

Стартер включен, не вращается якорь и не срабатывает втягивающее реле. Внешним признаком неполадки будет характерный прилипающий звук. Причина: полная разрядка АКБ, окисление на ее клеммах, плохая затяжка наконечников аккумулятора, обрыв в цепи между стартером и втягивающим, межвитковое замыкание и заедание якоря. Чтобы выяснить точную причину неисправности, придется снять стартер и полностью его разобрать, если проверив все легкие варианты возможных причин.
При включении пускового механизма тяговое реле срабатывает, а якорь тяжело вращается. Причина может быть в подгорании коллектора или замыкании между его пластинами, изношенности втулок якоря, разряженности аккумулятора или окислении клемм, изношенности щеток или их залипании, обрыве в обмотке статора, смещении пластин в якоре и обрыв якорной обмотки, замыкание между витками обмотки.
Стартер работает, якорь совершает вращательные движения, но не вращается коленчатый вал. Причина в поломке поводкового кольца на муфте или буферного кольца, заедание или перемещение с усилием якоря, пробуксовывает муфта, соскочил с оси или вышел из строя рычаг привода.
Двигатель запущен, но стартер не отключается. Заедает привод на валу якоря или приводной рычаг, заело втягивающее реле, слиплись контакты тягового реле, некорректная установка стартера, поломана возвратная пружина в выключателе зажигания или пружина свободного хода муфты. В этом случае нужно выключить зажигание и отключить питающий провод, идущий к реле.
Появление посторонних звуков и шумов. Причина может быть в износе подшипников, их разрушении, плохом креплении пускового механизма, повреждении зубьев шестеренок привода или венца маховика, плохое зацепление венца маховика с шестерней, поломка крышки, ослабло крепление полюса, якорь стал его задевать.

Если вышеописанные признаки пока не проявились, но при запуске стартер ведет себя не совсем обычно, стоит обратить внимание на признаки, которые могут стать причиной будущей поломки устройства:

Стартер начинает вращаться, после нескольких поворотов ключа. Это свидетельствует о подгорании контактов на тяговом реле.
После запуска двигателя пусковое устройство выходит из зацепления с опозданием, что говорит об износе зубьев венца маховика или шестерни бендикса.
При полной зарядке АКБ пускатель начинает вращение с большим трудом. Это говорит об износе щеток или выработке подшипника.

Для проведения правильной диагностики и поиска причин, почему не заводится стартер Рено Флюенс или другой модели, нужно знать технические параметры определенной модели Рено. Номинальное напряжение, постоянный ток, мощность, возникающий крутящий момент могут отличаться для разных моделей.

Точки подключения автосигнализации Рено Меган 2: пошаговое руководство

Принцип работы охранного устройства

Базовые модели Renault Megane 2 оборудованы сигнализацией, которая способна контролировать поверхность корпуса автомобиля по периметру и пространство салона в полном объеме. Сигнально-охранная система активируется с ДУ. Команду о подключении и отключении охранного комплекса Рено принимают антенны двух видов: пуска двигателя и запирания/блокировки дверей.

Сигнал обрабатывается центральным коммуникационным блоком и по соединительному парному жгуту передается на замки и датчики чувствительности. Включенная система сигнализации Renault Megane контролирует: попытку вскрытия дверей, люков, сотрясание (удар) кузова, нарушение ультразвукового поля салона. Под охраной находятся: двери, салон, капот, багажник.

Периферийные устройства Renault и точки кузова, в которых они закреплены

Контролирующие устройства

Блок сигнализации с сиреной: закреплен в левой части багажника Megane.
Датчики контроля пространства салона: смонтированы на задних стойках.
Контроллеры плотности прилегания дверных панелей: размещены под каждым закрывающимся элементом кузова.
Датчик удара – в багажном отделении слева.

Приемные устройства

Антенны пуска силового агрегата Меган крепятся:

под лицевой панелью салона,;
под накладкой на шахте салона;
на полу в багажнике.

Антенны управления замками с устройством опознавания «своей» карты установлены:

в корпусе дверей;
под хвостовым бампером.

Сигнальные устройства

Индикатор включения – это светодиод, точка размещения которого – на потолочной панели у центрального зеркала в салоне Renault.
Элементы светового и звукового оповещения – это система освещения авто, звуковой сигнал и сирена блока автосигнализации.

Управляющие устройства

Центральный коммуникационный блок управления всей электросистемой Renault, в т.ч. автосигнализацией, расположен под панелью приборов слева от рулевой колонки.
Слот карты размещен под магнитолой.
Ручной выключатель сигнализации смонтирован в вещевом ящичке.

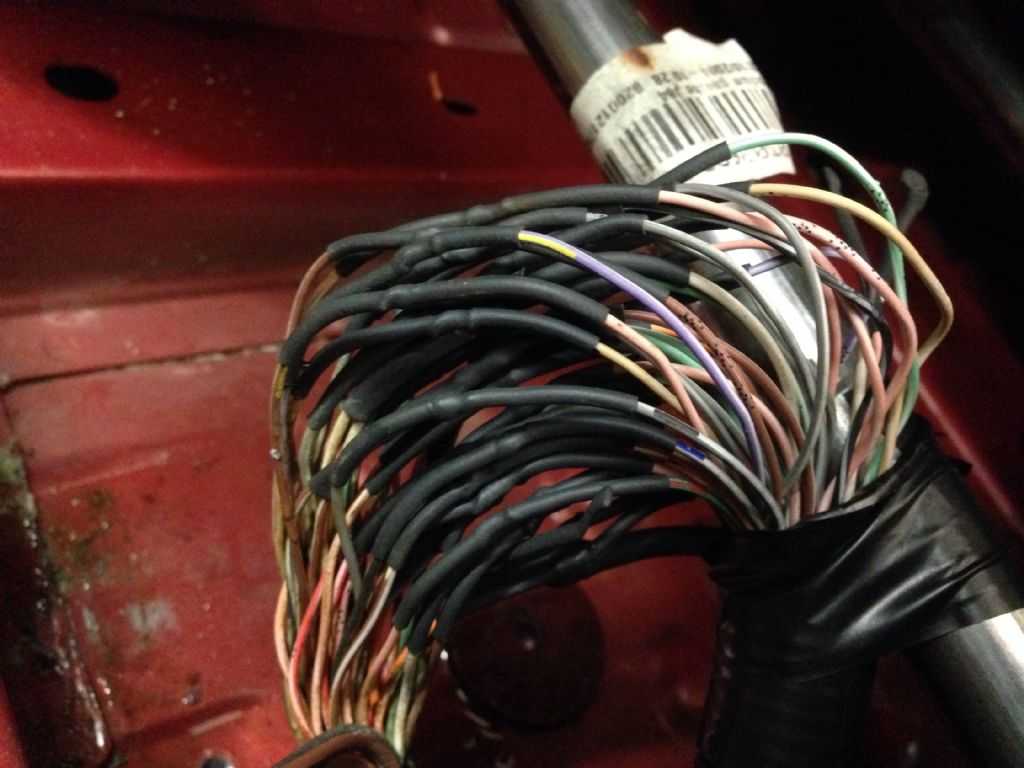

Коммутация

В непосредственной близости от каждого периферийного устройства расположены точки подключения (разъемы). Приборы соединены в цепь с центральным коммуникационным блоком, на котором выполнено большинство подключений.

ЦКБ находится под боковой панелью панели управления Рено Меган на клипсах слева от рулевой колонки. Точки подключения слота карты расположены за центральной консолью салона. Для доступа к ЦКБ потребуется выкрутить два самореза, на которые крепится крышка нижней подторпедной части, далее отсоединяем защелки самой крышки. Теперь выворачиваем винт крепления крышки центрального блока управления ЦКБ (ВСМ) и выдвигаем его.

Следующим шагом будет получение доступа к слоту. Для чего снимаем декор в центре торпеды, получая доступ к кнопке «Старт» и картовводу. После чего убираем панель у магнитолы и КК. Отжимаем фиксаторы и извлекают картоввод. На разъемах ЦКБ расположены свободные контакты, которые могут быть использованы как альтернативные точки подключения к Рено дополнительных систем сигнализации. Ее функциями могут быть: дистанционное управление двигателем, обратная связь, блокировка педалей и другие.

Бензонасос

Частая причина, когда не заводится двигатель «Рено-Меган 2» – это бензонасос. Если он выходит из строя, то бензин перестает поступать к топливной рампе и форсункам. Обычно насос не ломается, а теряется контакт в его разъеме. Проблема здесь характерная для всей модели в целом – это хрупкость разъема. Доступ к нему трудный, но очистить контакт нужно. Чтобы получить доступ к топливному насосу, нужно снять заднее кресло. Насос здесь электрический, погружного типа. И размещается он непосредственно в топливном баке. Благо для доступа к нему предусмотрен специальный лючок. Открутив пару винтов, можно обеспечить доступ к элементу. После этого достаем механизм в сборе с поплавком и стаканом. А далее проверяем состояние контактов и проводов, что идут к нему. Здесь мы можем визуально определить все повреждения. Кстати, если насос не гудит при включении зажигания, значит, на него не поступает напряжение вовсе.

Часто не заводится «Рено-Меган 2» после простоев. Даже если автомобиль стоял два-три дня на ярком солнце, на следующий день он может и не завестись. Стартер будет крутиться, а машина не заведется. Это все касается бензонасоса. Также насос может не выдавать нужного давления, а без определенного давления в топливной рампе мотор тоже не работает (либо машина двигается рывками).
