Как проверить шаровую на классике

Восстановление опоры

К пневмоцилиндру на резьбу накручивается экструдер, в котором уже находится полимер. В корпусе опоры просверливают отверстие с резьбой. С помощью этой резьбы накручивают форсунку, которую через насадку крепят к экструдеру.

Как только полимер станет мягким, необходимо запустить пневмоцилиндр, выдавливающий материал сквозь плунжер в форсунку и далее в полость опоры. Мягкий полимер заполняет собой все выбоины, люфты и щели, создавая в шаровой вкладыш с повышенной стойкостью к воздействию. Даже если полимер залит не совсем правильно, новый вкладыш выдерживает около 30 тысяч километров пробега.

Собрать своими руками подобное оборудование для восстановления вполне реально. Экструдер можно заказать токарю. В качестве пневмоцилиндра подойдет тормозная камера от ЗИЛа или старый цилиндр от грейферного экскаватора. Все другие запчасти продаются в любом хозяйственном магазине.

Когда пора менять шаровые

Надежность шаровых опор крайне важна для безопасности, поэтому за их состоянием необходимо тщательно следить и менять при первых признаках неисправности, которые проявляются в следующем:

  • стук во время движения на малой скорости;
  • скрип при повороте руля, исходящий из района крепления колес;
  • неустойчивое удержание курса;
  • неравномерный износ шин;

Срок службы шаровых опор зависит от стиля вождения и состояния дорожного покрытия. Учитывая важную роль узлов, шаровые опоры необходимо осматривать перед дальними поездками, не ограничиваясь лишь проведением регулярного ТО.

При малейших признаках износа шаровую необходимо заменить, так как у изношенной шаровой может вылететь палец, в результате чего колесо вывернется и автомобиль непрогнозируемо изменит траекторию.

Замену шаровых опор можно провести самостоятельно, не привлекая механиков автосервиса.

Восстановление шаровых с помощью самодельного экструдера

После сборки экструдера вам достаточно просто загрузить полимерный картридж в цилиндр и соединить его с подготовленным отверстием в шаровой опоре. Одновременно прогревая корпус шаровой и цилиндр с полиамидом, вы покачиваете палец шаровой опоры для равномерного проникновения расплава. После того как воздушный цилиндр в экструдере остановится, процесс считается оконченным. Дайте возможность застыть полимеру внутри детали, и можно устанавливать шаровую на автомобиль.

Заливка шаровых на Тойоте Королле: видео

Извлекать полиамид из цилиндра после проведения работ не требуется. Он снова расплавится при восстановлении следующей детали.

Изготовив такое приспособление, вы не только сможете экономить на обслуживании подвески, но и зарабатывать, предоставляя подобные услуги знакомым. Затраты на приобретение компонентов для экструдера окупаются после восстановления пары шаровых опор.

Для чего нужны шарниры

Данные устройства устанавливаются на рычаги подвески, рулевой наконечник, формируют шаровые опоры и значительным образом участвуют в обеспечении безопасности транспортного средства во время движения. При их изготовлении используются сложные продвинутые технологии.

Шаровые шарниры во взаимодействии с другими узлами и деталями ходовой части авто обеспечивают эффективность управляемости, устойчивость авто на дороге, напрямую влияют на динамику разгона и торможения. За плотное соединение рычагов подвески с колесом отвечают шаровые опоры, которые обеспечивают подвижность. Благодаря этим узлам колесо может смещаться только в заданных плоскостях.

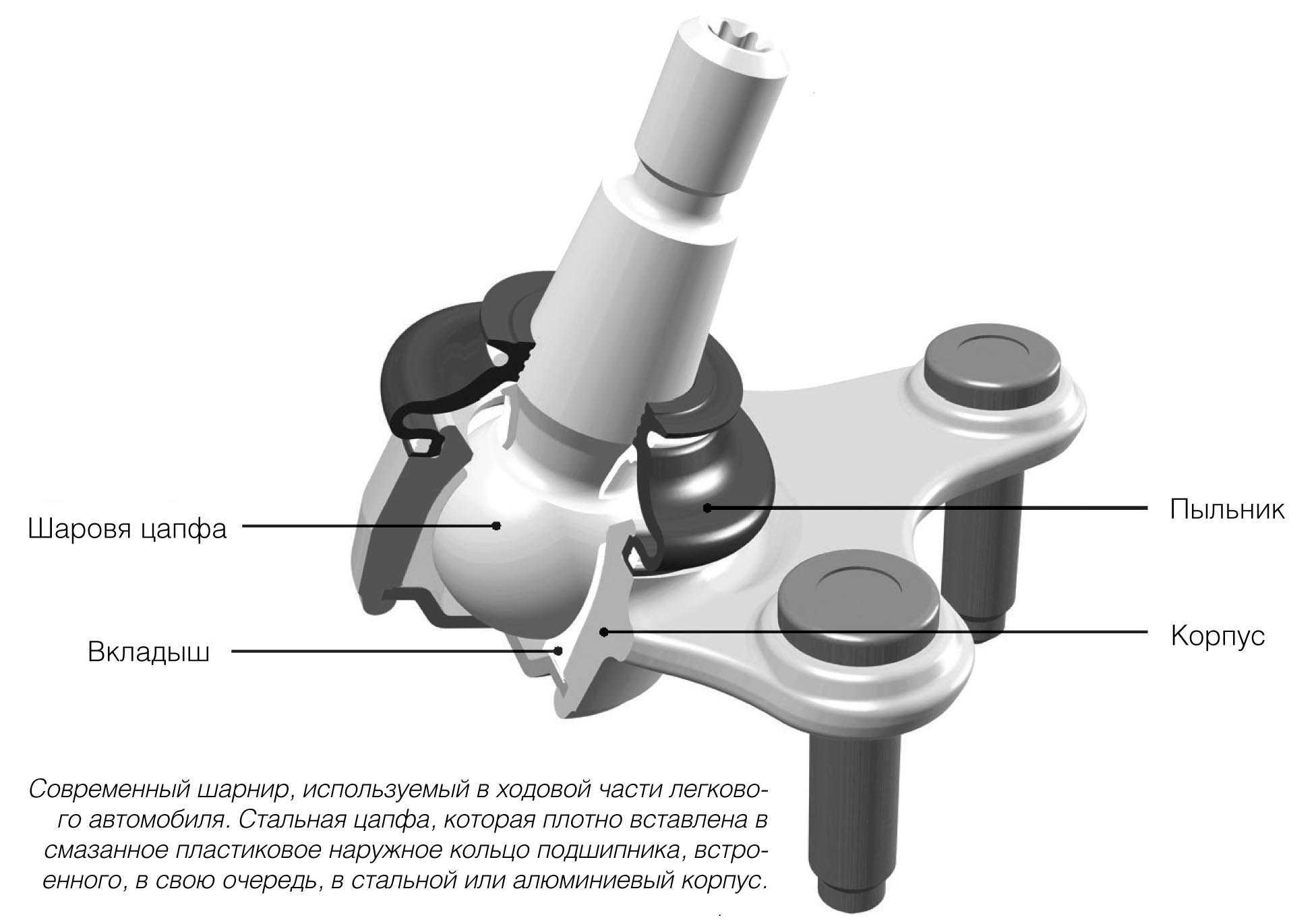

Главной деталью этих элементов является стальная шаровая цапфа, которая плотно вставляется внутрь специального пластикового кольца подшипника. Снаружи его покрывает корпус из стали или алюминия. Резиновые пыльники защищают этот узел от попадания грязи или влаги. Кроме того, пыльники предотвращают вытекание смазки.

Шаровая опора в целом состоит из множества деталей. На протяжении эксплуатации эти узлы подвергаются значительным нагрузкам, получая систематические удары во время езды по неровностям. В результате этого зазор между корпусом и пальцем увеличивается, внутренняя часть шарнира разбалтывается.

Если шаровая сильно изнашивается, то возникающие люфты могут стать причиной даже вырывания пальца из корпуса. Типичной проблемой классических «Жигулей» было практически полное отваливание переднего колеса именно по этой причине.

Конструкция и назначение шаровых опор

Конструкция передней подвески с шаровыми опорами сменила популярный ранее шкворневый механизм и является самой распространенной. Задача этих узлов – обеспечение вертикального перемещения и поворота колеса во время движения. Шаровые опоры постоянно подвержены сильным переменным нагрузкам во время движения автомобиля, а их поломка чревата серьезной аварией. Поэтому к материалу и качеству изготовления шаровых опор предъявляют особые требования. Быстрый износ шаровых во время эксплуатации даже вынудил конструкторов разработать варианты подвески без этого «нежного» узла. Но, как сказано выше, большинство автомобилей (а линейка автомобилей ВАЗ – полностью) включают в конструкцию передней подвески шаровые опоры.

Изготавливаются «шаровые» (как сокращенно называют) в двух вариантах: заливные конструкции и изделия с вкладышем из металлокерамики. Первый тип применяется в верхних, второй – в нижних шаровых опорах. Связано это с разными нагрузками, которым подвергаются вкладыши. В нижних узлах попеременно возникает сжатие и растяжение, в верхних – только сжатие.

Замена верхних опор

Для снятия верхней опоры вам потребуется выполнить такие манипуляции:

  1. При помощи ключа на «22» необходимо выкрутить гайку, которая находится на пальце шарнира.
  2. Затем нужно выпрессовать палец шарнира, используя специальный съемник, состоящий из двух рычагов. Один край упирается в палец нижней шаровой, второй — в верхнюю. Без съемника можно выполнить эту работу, но придётся очень сильно ударять молотком. В результате запросто вы разобьете рычаг подвески.
  3. После того как палец шаровой выйдет со своего места, необходимо при помощи ключей на «13» выкрутить гайки, которыми крепится обойма к рычагу.

Можно ли ездить с разбитой шаровой

Конструктивно шаровая опора выполнена таким образом, чтобы исключить проскальзывание пальца сквозь отверстие даже при сильном износе. Полное разрушение детали практически невозможно либо может произойти только при воздействии чрезмерной силы к деталям подвески или при длительной эксплуатации автомобиля с изношенной деталью.

Опасность эксплуатации машины при сильном износе шаровой опоры заключается в уводе автомобиля в сторону во время торможения. Также будут наблюдаться существенные сложности при прохождении поворотов. Негативные изменения в управляемости автомобилем несут в себе опасность дорожно-транспортного происшествия.

Если начинают стучать шаровые опоры, то необходимо понимать, что эксплуатация автомобиля в таком техническом состоянии может быть опасной. Наличие даже незначительного скрипа подвески при проезде лежачих полицейских и во время поворота, должны насторожить водителя. Самую простую «классическую» проверку этого детали можно сделать самостоятельно, остановившись на обочине дороги, поэтому выявление неисправности не следует откладывать в долгий ящик, иначе могут наступить очень нежелательные последствия.

Съемник шаровых опор своими руками: инструкция и материалы

Во время ремонта ходовой части любого авто возникает необходимость снятия рулевых тяг или шаровых опор.

И в том, и в другом случае их наконечник имеет конусную форму, которая обеспечивает оптимальную посадку изделий в гнездо.

В процессе эксплуатации они очень уплотняются, а если между ними попала влага, то на их стыках образуется коррозия. Она еще больше затрудняет разъединение этих деталей.

Для облечения ремонтных работ отличным вариантом будет съемник шаровых опор своими руками, который значительно упростит ремонт и поможет снять наконечник с небольшими усилиями.

Зачем нужен съемник шаровых опор?

Без него сложно провести демонтаж и выполнить ремонтные работы ходовой части машины, также съемник может понадобиться для разборки рулевых шарниров. Он может использоваться для шаровых опор разных диаметров. При выборе его конструкции опираются на технические характеристики конкретного авто.

Теоретически демонтаж шаровых опор может проводиться любым подручным инструментом, с применением кувалды или молотка, но такой ремонт относится к «стрессовым».

Если в автосервисе предлагают именно такие услуги, то следует хорошенько подумать, прежде чем соглашаться на них. Ведь после такого ремонта удар идет на элементы подвески, которая может быстро выйти из строя.

Как выглядит съемник

Всего бывает три вида съемников:

  1. рычажный;
  2. шаровой;
  3. клин (вилка совместно с молотком).

Они отличаются между собой внешним видом, но принцип действия у них одинаковый. Палец выкручивается из своего посадочного места с помощью молотка или же прокручивания гайки.

Съемник устроен таким образом, что заполняет собой пространство между соединенными деталями и после его поворота можно услышать щелчок, свидетельствующий, что соединение ослабло и можно снять шаровую опору из ее посадочного места.

Съемник помогает провести демонтаж даже новичку авторемонтных работ.

Какой съемник лучше?

На видео можно увидеть несколько вариантов шаровых съемников, среди них наилучшим признан винтовой, но только он должен быть сделан качественно.

Его аналог в виде вилки является универсальным, так как он может использоваться не только для шаровых опор, помогает он и при съеме рулевых наконечников. Однако его работа может негативно повлиять на пыльники.

Бывают сложные случаи, когда приходиться работать со съемником и молотком в паре: вначале винтовым изделием распирают опоры, а затем нужно наносить удары кувалдой.

Схема самодельного съемника шаровых опор

Основными комплектующими винтового съемника являются:

  • поворотный кулак (2);
  • палец шарнира (1), который установлен в позицию 2;
  • кронштейн съемника (3), он надевается прямо на кулак;
  • винтовой упор (4) при прокручивании создает необходимое давление на позицию 1.

Такая конструкция выигрывает перед вилочной и рычажной моделью тем, что ее не только можно изготовить своими руками Также, при ее эксплуатации, создается равномерное давление на всю площадь шаровой опоры, что исключает повреждение узлов и их перекосы.

Единственным недостатком может выступать нехватка свободного места над крепежной гайкой, из-за чего такой съемник может не поместиться.

Материалы, которые понадобятся при изготовлении

Подойдут имеющиеся в мастерской инструменты и материалы, нужно будет найти:

  • молоток и тиски для того чтобы загнуть прут в нужном направлении;
  • плашка, используемая для резьбы;
  • длинный стальной прут (15-17 см), в диаметре он может быть от 10 до 12 мм, его можно заменить подходящим болтом;
  • дрель;
  • гайка, по размеру она подбирается согласно используемого болта;
  • пластина толщиной около 50 мм, выполненная из металла, размерами 2×8 см;
  • сварочный аппарат;
  • болгарка.

Пошаговая инструкция по изготовлению

Приспособление для съема шаровых опор довольно сложное, но если следовать пошаговой инструкции можно выполнить его самостоятельно:

  1. применив тиски и молоток необходимо согнуть прут или болт так, чтобы у него получилось одно плечо короче другого примерно в два раза (одна сторона – 5 см, а другая 10-12 см);
  2. на длинной части прута нарезать резьбу при помощи плашки;
  3. на металлической пластине вырезать отверстие, которое будет специально для пальца опоры;
  4. согнуть деталь в виде клина, чтобы ее можно было надеть на него;
  5. готовый клин надеть на прут и сверху закрутить гайку, но так, чтобы он мог передвигаться вдоль болта.

Готовое приспособление пригодно для экстренной и плановой замены шаровых опор на Жигулях и Ланосе, а также некоторых марок зарубежных производителей.

Изготовленный съемник не является универсальным и не может использоваться для разных узлов, но если в первый раз его удалось выполнить, то последующие варианты получатся гораздо легче.

Замена шаровых опор ВАЗ 2107

Стук в подвеске ВАЗ 2107.

Если проезжая неровности вас преследует неприятный звук в передней части авто, то не нужно доводить дело до критического момента. Чтобы найти причину стука, нужно разобраться в строении подвески как в целом, так и отдельных её частей. В этой статье я расскажу об одной из причин стука и о том, как происходит замена шаровых опор ВАЗ 2107.

Устройство шаровой опоры ваз 2107.

Шаровая опора состоит из пальца вставленного в корпус. Между ними пластиковый вкладыш, который и изнашивается со временем. От попадания пыли внутрь вкладыша, защищает резиновый чехол, надетый на корпус и плотно прилегающий к пальцу. В корпусе шаровой опоры предусмотрено отверстие для смазки и проверки состояния детали. Но далеко не все производители так делают.

Диагностика шаровых опор ваз 2107.

При появлении стука на неровностях в передней части авто и биения в руль, а так же повышенной чувствительности машины к колее следует проверить состояние подвески и одним из пунктов будет проверка шаровой опоры ваз 2107. Как проверить шаровую опору на ваз 2107? Очень легко! Есть несколько способов проверки шаровых опор.

Если у Вас есть смотровая яма или эстакада, то заезжаем туда и начинаем осмотр авто

В первую очередь следует обратить внимание на состояние пыльников шаровой опоры. По ним можно определить первые признаки неисправности шаровой опоры ваз 2107

Если они порваны то скорее всего это и послужило причиной попадания абразива в корпус и повышенному износу детали. Если пыльник цел, и у Вас стоит шаровая с технологическим отверстием в корпусе, как на схеме выше, то перем кусочек тонкой прямой проволоки, отмечаем на нем 11,8мм и засовываем в это отверстие. Если метка погрузилась в шаровую — значит её пора менять.

В случаи если у Вас нет доступа к эстакаде, просто выворачиваем руль и вывешиваем по очереди колёса на домкрате. Далее одну руку держим на стыке корпуса с пальцем, а другой шатаем колесо. Для проверки верхней шаровой следует раскачивать колесо держась за его верхнюю часть, а для проверки нижней шаровой следует применять усилия на самую нижнюю часть колеса. Можно так же просто покачать на себя и от себя верхнюю и нижнюю части колеса, но это может не дать точных результатов так как в таком случаи могут еще издавать звук сайлентблоки рычагов.

Замена шаровых опор ВАЗ 2107.

Когда при диагностике подвески была выявлена неисправность шаровой, то перед нами возникает вопрос как заменить шаровую опору на ваз 2107? На него я сейчас Вам и отвечу. Но перед ремонтом нужно определиться с инструментом. Возможна долгая и мучительная замена шаровых опор ваз 2107 без съемника, потому, что практически ни у кого не выходит сделать это без съёмника. Или же Вы сразу можете купить специнструмент и далее я покажу Вам как пользоваться съемником шаровых опор ваз 2107.

Мы рассмотрим как выполнить демонтаж верхней шаровой опоры ВАЗ 2107 без съёмника, а снятие нижней шаровой опоры ваз 2107 я покажу в варианте с предназначенным для этого приспособлением.

Замена верхней шаровой опоры Ваз 2107.

Замена шаровых опор ВАЗ 2107 происходит при снятом колесе . Чтобы снять , верхнюю шаровую , допустим , на левой стороне без съёмника мы должны выполнить следующие действия : поворачиваем максимально влево руль , ослабляем гайку шаровой , что — нибудь кладём под ступицу , для того , чтобы при опускании машины с домкрата , ступица плотно легла на этот предмет , берем молоток и направляем его на прилив на кулаке ( чуть ниже гайки шаровой ) и кувалдой или топором резко , но не сильно бьем по молотку . Спустя несколько попыток шаровая выйдет . Чтобы процесс пошел быстрее , можно горячей водой полить на ступицу в районе шаровой .

Как только палец выйдет из ступицы, откручиваем 3 болта и демонтируем деталь.

Но данный случай помогает далеко не во всех случаях. Бывает такое, что шаровая просто приржавеет к ступице и ничем, кроме как съёмника её не снять.

Замена нижней шаровой опоры Ваз 2107.

С помощю съёмника шаровые можно выпрессовать из ступицы менее чем за 5 минут. Для этого откручиваем обе гайки пальцев шаровых на пару оборотов. Далее вставляем съёмник между пальцами верхней и нижней шаровых и начинаем выкручивать болт съёмника как показано на фото ниже.

Далее нам остаётся только открутить болты крепящие шаровые к рычагам и поставить новые шаровые.

Сборка производится в обратном порядке.

Во время сборки бывает, что при закручивании гайки на палец шаровой, он начинает прокручиваться. Во избежании такой ситуации протрите сухой тряпкой палец шаровой и его посадочное место в ступице. И после того, как вставите шаровую в ступицу несильно, но плотно пару раз стукните молотком по шаровой. После проделанных процедур палец при накручивании гайки прокручиваться не будет.

Методы проверки шаровой опоры

Если есть основание полагать, что неисправна шаровая опора, то следует, в первую очередь, применить самые простые диагностические приемы. Значительная часть методик проверки может быть выполнена без использования специальных инструментов и оборудования.

Типы шаровых опор

Целесообразность выполнения тех или иных действий при проверке работоспособности элементов подвески будет обусловлена типом применяемых на автомобиле шаровых опор. На современных автомобилях могут применяться в качестве передней подвески системы двух типов:

  1. Однорычажная (тип МакФерсон): представляет собой независимую конструкцию, состоящую из корпуса, пружины, амортизатора. Деталь в нижней части опирается на рычаг, а верхним соединительным элементом прикреплена к кузову автомобиля.
  2. Двухрычажная: основным отличием конструкции этого типа заключается в наличие 2 рычагов (верхнего и нижнего). К каждому соединительному элементу такой конструкции крепится поворотный кулак, соответственно в такой конструкции с каждой стороны передней подвески используется по два шаровых шарнира.

Подавляющее большинство современных автомобилей изготавливается с использованием однорычажной подвески.

Срок службы шаровых опор

Раньше времени шаровые опоры могут выйти из строя только при эксплуатации автомобиля в условиях разбитых дорог, механического повреждения или в том случае, когда замена изделия осуществлялась с применением запасных деталей низкого качества.

В современных автомобилях оригинальные запчасти могут эксплуатироваться до 100 тыс. км пробега, но при бережной эксплуатации транспортного средства этот период может быть существенно увеличен. На машинах, изготовленных более 20 лет назад, могут быть установлены шаровые опоры устаревшей конструкции, срок службы которых не превышает периода пробега в 30 тыс. км.

Винтовой Г-образный

Третий тип съемного механизма, который можно сделать самому – тоже винтовой, но он показал себя с отличной стороны и позволяет работать на любом авто.

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

Из него необходимо сделать Г-образную заготовку с длиной плеча 5 см. То есть, берем прут, на нем отмеряем 5 см, зажимаем в тисках и при помощи молотка загибаем его на 90 град.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Остается изготовить упорную планку. Сделать ее можно по подобию клина, расписанного выше. То есть берем пластину, но толщиной 0,5 см. С одной стороны делаем прорез под палец опоры.

При надобности можно толщину пластины со стороны пропила уменьшить, сточив слой металла. Главное, чтобы пластина входила в зазор между корпусом опоры и проушиной, при этом она не оказалась слишком тонкой, иначе в процессе выпрессовки она согнется.

С другой стороны, от пропила делаем отверстие под Г-образную заготовку. Остается только надеть пластину на длинную часть прута. Если резьба получилась по длине недостаточной, чтобы выжать палец, то можно под гайку подложить несколько шайб.

Работает этот съемник так: Выкручиваем гайку практически до конца, устанавливаем пластину в зазор между опорой и проушиной, а прут поворачиваем так, чтобы короткое плечо упиралось в палец.

Затем просто закручиваем гайку, при этом пластина будет выступать в качестве упора, а прут коротким плечом выдавит палец.

Восстановление

  • Наждак или болгарка.
  • Экструдер.
  • Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
  • Слесарные тисы.
  • Сварочный аппарат (лучше полуавтомат).
  • Компрессор.

Реставрация опор может происходить двумя способами:

  1. Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
  2. Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.
