Признаки неисправности шруса: диагностика шрусов и как проверить привод

Устранение неисправности

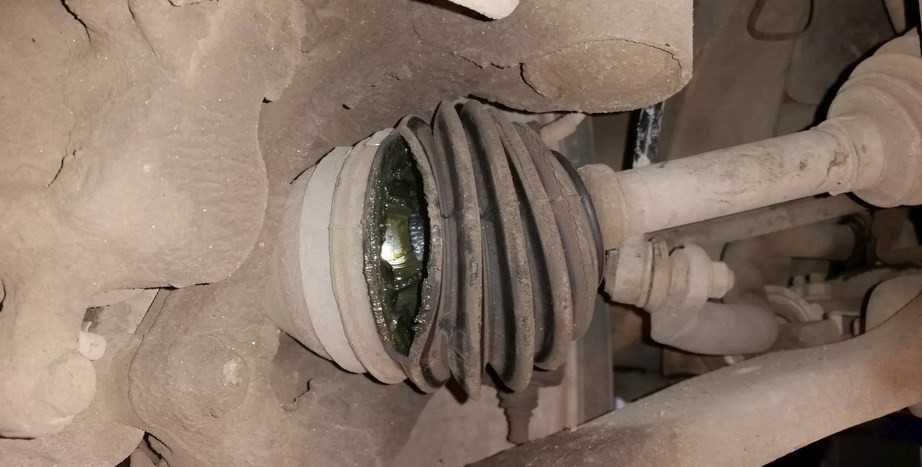

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Неисправности шруса

Внутренний ШРУС — один из главных элементов трансмиссии в автомобиле, и в связи с этим изготавливается из высококачественных материалов (не считая подделок). Обычно срок годности этих деталей высок, но часто получается что износ наступает намного раньше, такое бывает даже у новых машин.

Причины износа ШРУСа:

  1. Недостаточное количество смазочного материала, либо его плохое качество.
  2. Плохое качество материала при изготовлении ШРУСа, использование поддельных и бракованных деталей.
  3. Проникновение инородных предметов и воды из-за того что пыльник вышел из строя.
  4. Плохое покрытие дорог, и неаккуратное вождение по этим дорогам.
  5. Несвоевременно проведенная диагностика и замена запчастей.

Первичную диагностику можно провести водителю самому, не прибегая к помощи автослесаря, путем поверхностного осмотра, благодаря этому можно выявить повреждения пыльника. Для более детального осмотра придется шарнир разобрать, в этом поможет эстакада, яма или просто домкрат. Провести диагностику ШРУСа самому не составит труда.

Характерные поломки шарнира:

  1. Посторонние звуки (хруст), они усиливаются при: повороте, разгоне, преодолении барьеров. Шарики очень износились что беспроблемно двигаются по углублениям.
  2. Недостаток смазки внутри деталей.
  3. Зазор вала. Для того что бы понять так ли это, необходимо взять полуось и подвигать ее, при наличии дефекта вы сразу обнаружите люфт в рабочей стороне ШРУСа.
  4. Инородные предметы, которые попадают с дорожного покрытия.

Чтобы определить звук неисправности наружного шарнира, нужно выбрать ровную поверхность, максимально повернуть в сторону руль и резко двинуться с места, обеспечивая тем самым нагрузку на шарнир, и если он действительно неисправен, то будет слышен знакомый шум

Важно определить с какой стороны исходит хруст

Поломку во внутренних шарнирах диагностируют немного по-другому. Здесь наоборот необходимо найти плохую дорогу с ямами и проехать по ним. Если ШРУС застучал, то значит выявилась поломка. Существует еще способ диагностики хруста внутреннего ШРУСа. Нужно нагрузить хвостовую часть машины так, чтобы перед приподнялся, а ось внутреннего шарнира по возможности максимально согнулась. Приоритетным признаком поломки является хруст в движении. Не рекомендуется ездить с загруженной задней частью машины, на постоянной основе, контролируйте пружины амортизатора.

Третий способ распознать с какой стороны “граната” стучит, заключается в последующем алгоритме:

1 — выставить равномерно колеса автомобиля.

2 — поднять одно любое ведущее колесо подъемником.

3 — установить автомобиль на ручник и снять с передачи.

4 — плавно “тронуться” (вывешенное колесо начнет вращаться).

5 — потихоньку выжать педаль тормоза, таким образом создается естественная нагрузка на “гранату”. Если присутствует неисправность в одном из внутренних ШРУСов, сразу появятся звуки, в неисправной части машины. Если дефекта нету, то машина просто начинает глохнуть.

6 — Максимально вывернуть руль. Медленно выжимать педаль тормоза. Если есть неисправность — то хруст будет продолжаться. Если присутствует поломка ШРУСа с другой стороны, то прибавится дополнительный звук. Полностью понять что поломка состоит именно в ШРУСе можно если в начале движения авто появились рывки. Предпочтительнее конечно машину не доводить до состояния полной амортизации и проводить ежемесячную проверку. При подвешивании колеса и проверке ШРУСов придерживайтесь правилам безопасности, не забывайте поставить машину на ручник, а лучше всего пользуйтесь колесным стопором

Обратите внимание, не забыли ли вы установить нейтральную передачу, выключить двигатель, дождитесь полной остановки колеса до того, как поставите его на поверхность

Чем опасен хруст?

Хрустящий шарнир долго не проживёт, подобные ударные нагрузки разрушат его нарастающим темпом. Металл устаёт, покрывается сеткой микротрещин и питтинга, то есть выкрашивания рабочих поверхностей дорожек.

Очень твёрдый, но при этом хрупкий сепаратор просто треснет, шарики будут вести себя произвольным образом и шарнир заклинит. Привод будет разрушен и дальнейшее движение автомобиля станет возможным лишь на эвакуаторе, а пропадание тяги на большой скорости ещё и небезопасно.

Одновременно возможно нарушение работы коробки передач, подвергнувшейся ударам со стороны приводного вала.

Диагностирование повреждений

Мало знать признаки, чтобы определить неисправность внутреннего ШРУСа или наружного. Шум может проявиться и при других дефектах деталей подвески. Следует выявить симптомы, чтобы узнать о неисправности ШРУСа. Дефекты внутренних и внешних шарниров диагностируют по-разному. Общее для них – работа при повышенных нагрузках и в экстремальных положениях. Только так определяют критический износ, не снимая шарниры с автомобиля.

Проверка внутреннего шарнира

Чтобы проверить внутреннюю гранату, и определить неисправный ШРУС, необходимо нагрузить эти детали. При движении автомобиля водители используют два способа диагностирования: езда по препятствиям и перегрузка машины. В первом случае проезжают по неровной дороге с выбоинами и кочками. Для этого выбирают участок полотна так, чтобы препятствия располагались по одну сторону. Поочерёдно проезжают на скорости 15-20 км/ч по неровностям правыми и левыми колёсами. Если дефекты есть, при попадании в выбоины будет характерный стук в зоне крепления шарниров.

Второй способ заключается в перегрузе автомобиля таким образом, чтобы передняя часть машины слегка приподнялась. В этом случае внутренние шарниры будут работать под критическими углами, что позволит спровоцировать появление более явного шума. Водители для утяжеления машины усаживают на заднее сиденье пассажиров, а в багажник загружают тяжёлые предметы. Когда передняя часть автомобиля слегка приподнимется, проезжают ровный участок дороги, желательно имеющей уклон вверх. Под увеличенной нагрузкой шарнир должен стучать сильнее.

К сведению!

Издавать шум при движении автомобиля может не только привод. Чтобы точно определить поломку внутреннего ШРУСа нужно провести диагностику узла на СТО или в сервисной мастерской.

Наружного

После появления признаков выявить неисправность наружного ШРУСа будет несложно. Водителю нужно выбрать ровную площадку, на которой можно свободно поездить в разных направлениях никому не мешая. Для диагностики необходимо поочерёдно вывернуть колёса вправо и лево, резко тронуться с места. Шарнир с выработкой будет издавать хруст. Ввиду большого расстояния между деталями, определить сторону, где стоит дефектный ШРУС будет легко.

Слушать звук, исходящий из трансмиссии лучше при открытых окнах. Можно выбрать площадку рядом со стеной. В этом случае получится эффект усиления звуковых волн, когда они, отражаясь от преграды, достигнут водителя. Кроме того, можно попросить помощника послушать шум, исходящий от деталей трансмиссии. Как правило, при повороте направо будет шуметь левый ШРУС, и наоборот. Объясняется это силами инерции, действующими на автомобиль и перераспределением нагрузки.

Универсальная проверка шарниров

Алгоритм диагностики позволяет более точно определить, какая из деталей повреждена. Последовательность действий:

  1. Поставить автомобиль на ровную площадку, зафиксировать задние колёса ручным тормозом, подложить противооткатные упоры.
  2. Поочерёдно домкратом вывесить передние правое и левое колёса. Для безопасности под кузов лучше установить подпорки.
  3. Завести двигатель и включить первую передачу. В это время вывешенное колесо начнёт вращаться.
  4. Для диагностики внутреннего шарнира плавно нажимают па педаль тормоза, нагружая привод. Появление шума рядом с коробкой передач свидетельствует об износе детали.
  5. Для проверки внешнего ШРУСа полностью выворачивают рулевое колесо поочерёдно вправо и влево. Если неисправен только внутренний шарнир, то звук не изменится. При износе внешнего в общий шум добавится постукивание и от него.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Техобслуживание привода передних колес Шевроле Нива

К передним колесам крутящий момент передается через приводы.

Привод передних колес Шевроле Нива состоит из двух шарниров равных угловых скоростей (ШРУСов), соединенных между собой валом. Соединение вала с шарнирами — шлицевое, от продольного перемещения вал зафиксирован в шарнире упорным и стопорным кольцами. Шлицевой хвостовик наружного ШРУС Шевроле Нива соединен со ступицей колеса и закреплен гайкой подшипников, а внутреннего — с полуосевой шестерней в редукторе переднего моста. Каждый шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков.

Последние размещены в канавках корпуса и обоймы. В наружном ШРУС Шеви Нива эти канавки выполнены по радиусу, за счет чего он может передавать крутящий момент под большими углами. Во внутреннем шарнире канавки прямые, что позволяет деталям перемещаться в продольном направлении, удлиняя или укорачивая привод (это необходимо для компенсации взаимных перемещений подвески и редуктора переднего моста), и отклоняться на небольшие углы. Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

Рис.33.

Привод переднего колеса Шевроле Нива

1 — грязеотражательное кольцо сальника; 2 — корпус внутреннего шарнира; 3 — большой хомут; 4 — фиксатор; 5 — защитный чехол внутреннего ШРУС; 6 — малый хомут; 7 — вал привода колеса; 8 — защитный кожух чехла наружного ШРУС; 9 — защитный чехол наружного шарнира; 10 — сепаратор; 11 — упорное кольцо обоймы; 12 — шарик; 13 — обойма наружного шарнира; 14 — стопорное кольцо; 15 — корпус наружного шарнира Детали каждого ШРУС Шевроле Нива изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому недопустимо заменять отдельные детали, а перед разборкой следует отметить их взаимное расположение. В шарнир перед сборкой заложена смазка ШРУС-4.

Герметичность шарнира ШРУС Шеви Нива — непременное условие его надежной работы — обеспечивается защитными резиновыми чехлами.

Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Чехол наружного ШРУС дополнительно защищен пластмассовым кожухом.

На корпуса внутреннего и наружного шарниров напрессованы грязеотражательные кольца. Заменять отдельные детали шарнира ШРУС не допускается, за исключением чехла, хомутов, кожуха, а также стопорного, упорного и грязеотражательного колец.

Снятие приводов передних колес Шевроле Нива

— Сливаем масло из редуктора переднего моста. — Снимаем приемную трубу. — Отсоединяем от редуктора переднего моста карданный вал. — Демонтируем растяжки передней подвески Шевроле Нива. — Снимаем стабилизатор поперечной устойчивости. — Удаляем пружины передней подвески. — Устанавливаем под редуктор переднего моста регулируемый упор. — Отводим поворотный кулак Шевроле Нива в сторону и выводим хвостовик корпуса наружного ШРУС правого привода из ступицы. — Головкой с удлинителем или накидным ключом отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира привода к картеру редуктора переднего моста. — Ключом отворачиваем болт крепления крышки подшипника корпуса внутреннего ШРУС Шеви Нива к кронштейну поперечины передней подвески. — Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины. — Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины. — Поддев монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС Шевроле Нива, сдвигаем крышку со шпилек редуктора. — Соединение крышки с редуктором уплотнено картонной прокладкой. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего шарнира из редуктора и снимаем правый привод в сборе. — Снимаем левый привод аналогично правому приводу переднего колеса Шевроле Нива. — Отворачиваем накидным ключом или головкой три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к кронштейну поперечины передней подвески. — Поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС левого привода и сдвигаем ее со шпилек редуктора. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего ШРУС Шеви Нива из редуктора и снимаем левый привод переднего колеса в сборе. — Установку приводов проводим в обратной последовательности, заменив прокладки новыми.

Особенности устройства

Каждая полуось снабжена двумя гранатами. Одна внешняя и одна внутренняя. Они различаются устройством и функциональностью:

  1. Внутренняя — передает вращение от коробки передач к полуоси. Угол поворота не более 20 градусов, но допускается смещение в горизонтальной плоскости. Это удлинение или укорочение в нужный момент, компенсирует ход подвески.
  2. Внешняя граната — передает вращение от полуоси к колесу, через его ступицу. Угол поворота имеет 40 градусов, чтобы обеспечить нормальное вращение колеса при поворотах автомобиля. Работает она в более жестких условиях, поэтому ломается чаще внутренней. Способствует поломке, попадание в нее воды и грязи, которых внешним шрусам достается больше.

На легковых машинах применяются в основном трипоидный вариант и шарнир Желпа:

  • Трипоид надежен и относительно дешев, но угол поворота маленький. Поэтому, он применяется как внутренний шрус. Внутри него ролики, расположенные на трехлучевой вилке. Вращение роликов обеспечивают игольчатые подшипники.
  • Шарнир Желпа, получил название в честь придумавшего его механика. Он имеет больший угол поворота, поэтому применяется как внешний шрус. В гранате 6 шариков, расположенных в отверстиях сепаратора. Сам сепаратор, находится между корпусом и обоймой. Передвижение шариков в канавках внутренней обоймы и вращение их внутри корпуса, позволяет изменять угол ведущей и ведомой осей в широком диапазоне.

Причины поломки

Выработка на обойме ШРУСа

Причины могут быть следующими:

Заводской брак, который не был выявлен перед установкой. Нередки случаи, когда на новые машины производится установка контрафактных изделий. Сюда же можно отнести и очень низкое качество металла, используемого для изготовления узла.
Недостаточное количество графитовой смазки либо ее отсутствие

Плохое качество пыльников, вследствие чего происходит его разрыв и на трущиеся поверхности попадает пыль, грязь, песок, вода и прочий мусор.
Немаловажно и то, как вы ездите и где. Агрессивная езда вкупе с некачественным покрытием дороги – это быстрый износ гранат и их скорая замена.

Разновидности шарниров, их устройство и принцип работы

   Кулачковый

Имеет две вилки 2 и 6, насаженные на валы 1 и 7 или откованные с ними как одно целое; два полуцилиндрических кулачка 3 и 5, охватываемых вилками; диск 4, входящий в цилиндрические пазы кулачков. Эти шарниры обязательно работают попарно (внутренний и наружный), так как один создает неравномерность вращения, а второй устраняет её, то есть сам шарнир непосредственно ШРУСом не является, так как обеспечивает вращение валов с равной угловой скоростью только в паре. К недостаткам стоит отнести низкий КПД и склонность к перегреву, что исключает использование на современных легковых транспортных средствах.

Шариковые шарниры

Общее устройство:

  • чашеобразный корпус, представляющий собой внешнюю обойму, вместе с валом
  • сепаратор (кольцо с отверстиями, расположенными на равном удалении друг от друга, в котором удерживаются шарики)
  • внутренняя обойма
  • металлические шарики
  • стопорное (фиксирующее) кольцо

Работу данного узла рекомендую посмотреть на видео.

Кстати забыл указать, что данный тип шарниров широко применяется на автомобилях в настоящее время.

   Трипоидные ШРУСы

Данный шарнир состоит из корпуса (стакана) с запрессованным в него валом со шлицами. Хоть это и самая большая часть трипоида, но не самая основная. Основная – это трёхлучевая вилка, на лучах вилки смонтированы ролики, которые вращаются на игольчатых подшипниках. Вилка напрессовывается на шлицы вала, идущего от КПП.

На внутренней части корпуса присутствуют канавки, именно они и обеспечивают угол поворота ШРУСа.
Из-за конструктивных особенностей данный тип шарнира применяется только в качестве внутреннего.

Срок службы и обслуживание

Граната в легковой машине — расходный материал. Вам придется менять его довольно часто. К счастью, стоимость сборки и ремонта обычно не самая высокая.

Стоимость заводской детали зависит от трех факторов:

  1. Стиль вождения;
  2. Модели машин;
  3. Своевременное обслуживание.

Первый фактор является критическим. Гранаты особенно боятся нажатия на спусковой крючок при вывернутом в крайнее положение маховике. В это время узел испытывает пиковые нагрузки.

Если вы в основном передвигаетесь спокойно, то можете поискать ресурс для своей машины на тематических форумах. Есть автомобили, в которых нормальный товар может стоить больше ста тысяч.

Под своевременным техническим обслуживанием подразумевается регулярный осмотр пыльников, их своевременная замена и заполнение смазкой. Если в десне появится трещина, смерть ШРУСа наступит буквально через пару недель. А в дождливую погоду это может произойти еще быстрее. Причиной этого является вода, которая, попадая в узел, вызывает коррозию и вымывание защитной смазки.

Сломанный стартер – типичная неисправность

Пыльники, кстати, совсем недорогие. Смазка тоже дешевая и называется пошло — «ШРУС». При покупке не забудьте проверить наличие хомутов для их затяжки в комплекте с пыльниками.

Ресурс наружных и внутренних гранат сильно отличается. Первый подвержен большим нагрузкам, так как вынужден поворачиваться на значительные углы, поэтому чаще дает о себе знать. Внутренняя деталь может не беспокоить вас на протяжении всего срока службы автомобиля.

Основные причины и признаки отказов

Опыт эксплуатации и ремонта автомобилей подсказывает, что проблемы с приводом могут возникнуть даже у новой машины с небольшим пробегом. Существует ряд причин, по которым возможен отказ ШРУСа:

  1. Отсутствие консистентной смазки. Последняя может вымываться через неплотное соединение пыльника с металлическими частями либо через повреждённые зоны защитного покрытия. Нехватка смазки или ее полное отсутствие приводит к повышенному износу контактных поверхностей.
  2. Повреждение пыльника. Через трещины и отверстия в ШРУС могут попадать грязь, дорожная пыль, песок. Смешиваясь со смазкой мельчайшие частицы становятся абразивным материалом, который истирает рабочие поверхности.
  3. Низкое качество деталей. Ввиду высоких контактных напряжений в узле применяют легированные стали с увеличенной твёрдостью. Если производитель отступает от технологии изготовления используя «мягкий» металл, детали быстро исчерпают свой ресурс.
  4. Агрессивная манера вождения или буксировка тяжелых прицепов. Запас прочности узла конструкторами заложен таким образом, чтобы его ресурса хватило для среднестатистического водителя. Превышение эксплуатационных нагрузок приводит к уменьшению срока службы привода.
  5. Механическое воздействие. При попадании колеса в глубокую выбоину, либо машины в ДТП может произойти повреждение элементов привода.
  6. Естественная деградация узла. В ШРУСе, который выработал ресурс наблюдается увеличение рабочих зазоров, что приводит к его быстрому разрушению.

Повышенная вибрация, которая является следствием износа деталей подвески (шаровых опор, наконечников, стоек) негативно сказывается на состоянии ШРУСа, уменьшая его срок службы.

При первых признаках появления проблемы с шарнирами необходимо проверить привода переднеприводного автомобиля. Если своевременно не обнаружить дефект, повреждения ШРУСа могут превысить критические и он может разрушиться во время движения. Машина в худшем случае может попасть в ДТП, а в лучшем её придётся доставлять к месту ремонта на эвакуаторе либо менять неисправную деталь прям на дороге. Водителям нужно оперативно реагировать на признаки неисправности ШРУСа:

  1. Хрустящие (щёлкающие) звуки во время движения в повороте.
  2. Зазоры между деталями шарниров.
  3. Шум при начале движения или резком ускорении.
  4. Рывки при разгоне.

Выработка в игольчатом подшипнике трипоида

Трипоидный ШРУС бывает двух видов: обычный и с внешней обоймой. Основная причина поломки обоих видов — износ. В простом варианте при определенных углах трипоид начинает скользить, а не крутиться. С внешним роликом подшипник вращается при любых углах поворота, работает более плавно и изнашивается заметно дольше.

У некоторых моделей корпус трипоида находится в коробке передач. В таком случае сделан он из более качественных металлов и переносит больше нагрузки. Если для автомобиля предусмотрен выбор между шариковым и трипоидным ШРУСом, то однозначно стоит доплатить за последний.

Замена неисправного ШРУСа

Поскольку ремонт изношенного ШРУСА, не считая замены пыльника и смазки, практически невозможен, речь почти всегда идет о его замене. И как мы уже говорили, замена гранаты, задача достаточно сложная и трудоемкая, а потому, ее лучше доверить профессионалу. Здесь нужны специальные съемники, ключи, а так же навыки и умения. Придется снимать ступицу, что само по себе, задача не так чтобы легкая. Что касается замены внутреннего ШРУСа, то она еще сложнее. Поэтому, самодеятельность в таких делах, абсолютно не приветствуется. Будет лучше, если вы более часто станете проверять состояние пыльников. В общем-то, даже замена пыльника процедура отнюдь не на пять минут.

Проблемы ШРУСов

Хоть детали ШРУСа имеют высокую прочность, назвать их неуязвимыми нельзя. Существуют проблемы, которые выводят гранату из строя. Чаще всего, они возникают из порванного пыльника – забившиеся внутрь грязь и пыль увеличивают изнашиваемость детали.

Иногда проблема кроется в заводском браке. Ситуация редкая, но реальная. Одна деталь способна сточить другую и приехали – приходится стоять в ожидании эвакуатора.

Увидев стоимость ремонта шарнира, водители приходят к выводу, что смогут самостоятельно устранить неполадки. Опытный владелец с необходимыми навыками сможет это сделать, но даже у них возникают проблемы – во время или после ремонта. Форумы автолюбителей пестрят сообщениями о том, что «барахлил ШРУС, решил поменять, повредил сальник», «после ремонта гранаты загорелся АБС, что делать?».

Нередко проблемой являются действия владельца авто. Высокая скорость езды по некачественным (или вовсе отсутствующим) дорогам, частые случаи максимального поворота колес, старт или резкое переключение передач на вывернутых колесах, пробуксовка, сильное торможение трансмиссией (как автоматической, так и механической КПП) – детали не выдерживают нагрузки, начинают разбалтываться, хрустеть, грохотать. Не стоит выходить за пределы допустимых нагрузок – из-за этого возможен не только износ ШРУСа, но и других деталей машины.

Граната чувствительна к неполадкам других деталей автомобиля. Неисправные опоры двигателя или МКПП, изношенные амортизаторы или места соединения с дифференциалом способны потихоньку разбивать даже новый ШРУС. В этом случае восстанавливать необходимо уже все внутренности.

Основные неисправности шарнира и их признаки

Сравнительная простота конструкции и малое количество составных частей делает этот узел достаточно надежным и способным отработать очень большой срок без какого-либо вмешательства. Но есть у этого шарнира и недостаток — он очень чувствителен к загрязнению.

Рабочие элементы узла – шарики, ролики, канавки, по которым они перемещаются, и игольчатые подшипники имеют высокую степень обработки поверхностей. А песок и пыль обладают достаточно сильным абразивным эффектом, поэтому попадая внутрь, они приводят к интенсивному износу поверхностей, что в конечном итоге становиться причиной разрушения узла.

Чтобы не допустить проникновения загрязнения используются резиновые пыльники. Вот они и являются «слабым местом» шарнира угловых скоростей. В процессе эксплуатации автомобиля резина, постоянно контактируя с окружающей средой, постепенно «стареет», и в пыльнике появляются трещины, через которые внутрь шарнира и попадает песок.

В целом, это единственная причина, по которой указанные узлы могут поломаться. А поскольку они ремонту не подлежат, то выполняется их замена.

Отметим, что появление хруста указывает на то, что шарнир уже получил повреждения, которые устранить не удастся. На раннем этапе можно принять некоторые меры. В первую очередь следует промыть шарнир, заложить новую смазку и заменить пыльник. Затем можно поменять стороны установки (то есть, к примеру, левый внутренний шарнир поменять местами с правым). Еще один вариант – добавить в смазку мелкую стружку из мягкой пластмассы.

Но поскольку составные части уже получили повреждения, то все указанные меры лишь немного продлевают ресурс и в конечном итоге менять узел придется, причем лучше это сделать до того, как он полностью разрушиться, что обычно происходит в пути.

Из вышеизложенного можно понять, что единственным способом сохранить шарнир является периодическая проверка состояния пыльника и при обнаружении хоть малейших его повреждений сразу же проводить замену. Ведь резинотехнический элемент обойдется значительно дешевле, чем ШРУС.

Замена ШРУСа – операция сравнительно простая в выполнении, но существует ряд нюансов при проведении операции с внешним и внутренним узлом. Также особенности проведения работ зависят от конструкции шарнира.

Далее рассмотрим, как выполняется замена внешних и внутренних ШРУСов на примере нескольких автомобилей, у которых используются приводные валы разных видов.

Какой шрус выбрать

Прежде чем покупать новый шрус, следует узнать о видах (какие бывают), какие лучше по отзывам водителей, какие цены. На цене при покупке этого элемента устройства автомобиля, не следует делать основной акцент.

Бывают следующие фирмы производители шрусов:

  • Pilenga. По отзывам хороший вариант.
  • Febest. По отзывам водителей, купивших по недорогой цене запчасти этой фирмы, быстро выходят из строя.
  • Metelli. Рекомендуемые.
  • Loebro. Рекомендуемые.
  • SKF. Рекомендуемые.

Характеристики ШРУСОВ различные. Бывают в конструкции 23 шлица, а бывают 24. Если ошибиться, то неподходящий (разница в один зуб) не установится на вал.

В списке, последние три бренда отлично зарекомендовали себя, проверены. Есть минусы с пыльниками у фирмы Метелли, а именно, плохо фиксируется пыльник. У Лоебро, пыльник, также, слабое звено. Третий вид СКФ создал свой высокий рейтинг благодаря высоким качеством выпускаемых ими подшипников. Ресурс ШРУСОВ SKF = 100 тыс. км. при условии, что пыльники исправные и автомобиль эксплуатируется в спокойном режиме. При эксплуатации автомобиля частенько возникают скрипы. Скрипит обычно стабилизаторная втулка, ресурс которой обычно составляет 30 тысяч км. Советую посмотреть, как менять втулки стабилизатора.

Качественная новая запчасть отличается от новой по виду и по осязанию. Бракованный шрус имеет тонкий пыльник, мало смазки, фиксирующих хомут слабый.

Что такое ШРУС(граната) в машине

Что такое ШРУС и как он устроен? Такой вопрос обычно задают новички или те, кто впервые приобрел переднеприводный автомобиль. ШРУС – это сложнейший механизм, который может состоять из более чем десятка деталей. Сложность конструкции объясняется плавностью вращения, но чем сложнее механизм, тем чаще он подвержен поломкам.

В отличие от кардана, ШРУС обеспечивает передачу плавного крутящего момента под углами до 70 градусов. Это позволило оснастить автомобиль управляемой подвеской и обеспечило повышенным комфортом при передвижении на машине по неровной дороге. Для тех, кто не знает, шарнир равных угловых скоростей – это не весь механизм с осями. Это его элементы, соответственно, их имеется два: внешний и внутренний по обеим сторонам оси. Шарнирный механизм также имеет название граната, потому что внутри себя содержит много шариков, которые перекатываются в специальных пазах, обеспечивая плавность вращения колес. Механизм оснащен полуосью или цапфой со шлицами для стыковки с одной стороны с приводом КПП, а с другой со ступицей колеса.

Для чего нужен ШРУС в автомобиле

Применяя шарнир угловых скоростей, конструктора смогли передавать кручение на колеса под значительными углами. Необходимость в таком механизме была продиктована разными типами подвески и отличными дорожными условиями. Благодаря нему автомобиль движется плавно и тихо. Использование кардана в этой ситуации невозможно по той простой причине, что он не способен гнутся настолько, как это делает ШРУС.

Разновидности шарниров равных угловых скоростей

В зависимости от особенностей конструкции, в устройстве привода автомобилей применяют несколько типов гранат. Плюс ко всему они делятся на два вида в рамках одного транспортного средства: наружный и внутренний ШРУС.

В зависимости от конструкции данный механизм бывает следующих типов:

  • кулачковый;
  • трипоидный;
  • шариковый;
  • карданный спаренный.

Кулачковые ШРУСы

ШРУСы этого типа являются самыми простыми в конструктивном исполнении. В их устройстве имеется кулак, внутри которого находится вкладыш и диск. Такой механизм применим только в машинах, которые перемещаются на средних скоростях. Используется в грузовых автомобилях и спецтехнике.

Трипоидные ШРУСы

Конструкция трипоидного ШРУСа несколько отличается. В нем имеется обойма и три подшипника, закрепленных на штанге. Возможность передачи крутящего момента под разными углами обеспечивается за счет плавности вращения подшипников, которые продольно перемещаются в своих пазах.

Шариковые ШРУСы

Шарнир равных угловых скоростей шарикового типа не сильно отличается от трипоидного. Только в нем использованы не 3 шарика, а большее количество, 6, которые также вращаются и одновременно перемещаются по продольному каналу. Такая конструкция получилась более сложной, но она способна передать вращение под еще большим углом между осями.

Карданные спаренные ШРУСы

ШРУС карданного типа представляет собой аналогичный механизм, но в его конструкции задействованы 2 крестовины. Он более надежен и прост в ремонте, но не способен плавно работать на больших скоростях. Его устанавливают на грузовые машины, где механизм будет работать под высокими нагрузками.

Из чего состоят ШРУСы

Конструктивно механизмы отличаются устройством подвижной части, которая состоит из следующих компонентов на примере шарнирного типа:

  • корпус;
  • сепаратор;
  • шары;
  • цапфа со шлицами и резьбой;
  • сальник с хомутами;
  • пыльники;
  • стопорные кольца;
  • ступичная гайка.

С одной стороны гранаты имеется полуось со шлицами, а с другой – штанга, передающая вращение на второй шарнир равных угловых скоростей. Цапфа устанавливается в ступиц и входит в зацепление с ее шлицами. Фиксируется с наружной стороны гайкой. Внутренний ШРУС может устанавливаться в привод и защелкиваться в нем с некоторым усилием. В более старых модификациях он зафиксирован с приводом при помощи фланца и 6 винтов.

Наружный и внутренний ШРУС(граната) — отличия и особенности

Что такое ШРУС – это передаточный механизм, который обеспечивает плавное вращение осей, между которыми в процессе движения сильно изменяется угол наклона. На каждой из сторон авто имеется 2-е гранаты: внешняя и внутренняя. Второй может быть спрятан в КПП в зависимости от модификации.

На каждой стороне автомобиля имеется пара ШРУСов. Они между собой отличаются и прежде всего габаритами, но есть машины, в которых они могут быть совершенно одинаковыми за исключением способа крепления к ответной части: приводу или ступицы колеса. Иногда гранаты отличаются устройством. Внешняя шариковая, а внутренняя – трипоид. Какой именно привод использован на вашем авто, узнавайте из описания компонента. Визуально это определить сложно, только в результате разборки.
