Прямоточный глушитель своими руками, стоит ли его ставить на свой автомобиль

Плюсы и минусы различных вариантов набивки

Достоинством минеральных плит (стекловата, каменная вата) является небольшая цена и простота покупки. Однако не все такие материалы обеспечат достаточный срок сохранения набивки в достаточном для эффекта объеме – вещество быстро уносится раскаленными газами выхлопа. Дополнительный фактор, ограничивающий применение асбестовых и стекловолокон, – ущерб, который они причиняют здоровью.

Поэтому выбирая из семейства нетканых минеральных материалов наиболее подходящий для заполнения глушителя, стоит предпочесть базальтовую вату. Крупная стружка нержавеющих марок стали тоже в нескольких опытах зарекомендовала себя вполне подходящим поглотителем звука.

Источник

Процесс установки прямоточного глушителя

Существует несколько способов установки прямотока своими руками. Об особенностях каждого из них мы прямо сейчас сообщим.

«Перекраиваем» штатный глушитель

Вам потребуются:

• глушитель, снятый с вашего автомобиля;

• металлическая труба диаметром 52 мм;

• сварочный аппарат;

• болгарка и 2-3 запасных диска к ней;

• железные щетки (те самые которыми чистят сковороды от нагара) – штук 50.

Приступим…

1. Болгаркой выпиливаем в резонаторе отверстие на всю длину;

2. Обнажившиеся внутренности глушителя нужно также спилить болгаркой, оставив на каждой стороне трубы 3-4 см, к которым в будущем приварим новую трубу;

3. Отрезаем от подготовленной трубы кусок такой же длины, как и расстояние длине между концами спиленных труб в резонаторе;

4. Сверху на трубе при помощи все той же болгарки делаем надрезы через каждые пару сантиметров, таким образом, чтобы в итоге появился узор, напоминающий елочку. При желании можно наделать в трубе множество дырок, но для этого потребуются дрель и достаточно много времени;

5. Привариваем трубу к обрезкам труб в резонаторе, а все свободное место заполняем металлическими щетками. Привариваем «крышку», т. е. тот кусок, который был спилен в самом начале работы;

6. Отрезаем трубу, идущую от резонатора до места вылета выхлопных газов. На ее место привариваем кусок трубы длиной около полуметра;

7. Прямоток готов. Теперь, чтобы он прослужил вам как можно дольше, советуем, покрыть его грунтовкой и покрасить;

8. Устанавливаем прямоточный глушитель на его законное место. Запускаем двигатель и наслаждаемся его ревом.

Собираем прямоток своими руками с нуля

Купите:

• фланцы – 2 штуки с наружным диаметром 130 мл и внутренним – 42 мм;

• металлические трубы – 2 штуки указанного выше диаметра;

• асбестовую ткань;

• стекловату.

Также вам потребуются:

• дрель;

• сварка.

К делу…

1. Берем трубу меньшего диаметра и, заручившись помощью дрели, делаем в ней множество дырок, отступая от краев примерно 6 см;

2. Привариваем фланцы, оставив по 5 см с каждой стороны;

3. Обматываем всю поверхность продырявленной трубы асбестовой тканью. А следом и стекловатой. Чем плотнее вы обмотаете трубу, тем лучше;

4. Вставляем конструкцию в трубу большего диаметра. Завариваем. Старайтесь все этапы выполнять как можно тщательнее, особенно сварочные работы, поскольку попадание воды в систему грозит неприятными последствиями;

5. Прямоток, сделанный своими руками, готов. Теперь нужно установить его вместо штатного глушителя, а на свободный конец одеваем насадку.

Ну что же, как вы сами убедились, сделать прямоток своими руками сможет практически каждый, даже хрупкая автоледи, главное – желание, немного сноровки и наличие всего необходимого для выполнения процесса. Напоследок, мы бы хотели все-таки сказать, что если прямоточный глушитель вы желаете установить только для изменения звучания автомобиля, то не обязательно прибегать к столь кардинальным мерам. В автомагазинах сегодня продаются насадки на глушители, так называемые банки. С их помощью можно добиться того самого рычания, но менять конструкцию выхлопной системы не придется. И даже если со временем вам надоедят басы вашего авто, вы всегда сможете быстро и легко демонтировать банку и вернуть машине тембр, предусмотренный производителем.

Удачи на дорогах!

Так что дает прямоточная система выхлопа

Постараюсь объяснить простыми словами. Давайте вспомним работу двигателя. Одним из важных циклов является отвод отработанных газов. Происходит это через специальное устройство которое называется глушитель, там они проходят через пламегаситель, затем катализатор, через несколько резонаторов (части глушителя) и после все этого выход через выхлопную трубу. Уже чистые и без лишнего шума, иногда практически не слышно, особенно на дорогих иномарках, где элементов глушения стоит больше, чем на бюджетных авто. Это и есть классическая система «глушения» и переработки газов от двигателя. Практически все современные машины ей оборудованы, наверное слышали про стандарты ЕВРО 4, ЕВРО 5, а скоро будет и шестое поколение – повторюсь все в угоду ЭКОЛОГИИ.

Однако вы не задумывались — сколько сил нужно двигателю, чтобы протолкнуть выхлоп по этой системе? Тут и увеличенный расход и потеря мощности, потому как нужно потратить силы на вывод отработанных газов! Это обратная сторона медали. Попробуйте надуть шарик через обычную трубочку – легко, конечно ДА! А затем попробуйте запихать туда бинт, и также надуть шарик – потратите куда больше сил!

Прямоточная система выхлопа — выкидывает из своего строения всевозможные катализаторы и глушащие элементы. НО НЕ ВСЕ! КАК ДУМАЮТ МНОГИЕ! Выхлоп после двигателя встречается с пламегасителем, который не допускает лишних раскаленных газов в систему, также могут быть и «резонаторы» однако с пониженным сопротивлением. Опять же тюнинговые ателье стараются сделать этот глушитель прямой, без загибов и отводов, чтобы поток отработанных газов шел прямо, с минимальными сопротивлениями (то есть это своего рода «пустая трубочка» и шарик).

Пламегаситель и резонаторы — в этой системе примитивные, без сложных перегородок и разделов, главная задача погасить избыток горячего газа и понизить звуки от выхлопа, но не в коем случае, не задержать поток. Таким образом, достигается улучшенный отвод газов, а соответственно двигатель не тратит силы на их отвод, если сравнить с обычным двигателем то мощности у него реально больше. Этим то и пользуются тюнеры и всевозможные гонщики.

https://youtube.com/watch?v=osu_5loYA0w

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

  1. получение прибавки мощности двигателя;
  2. субъективное улучшение акустических параметров выхлопа;
  3. повышение эстетических параметров автомобиля;
  4. полная модернизация выпускного канала;
  5. установленный глушитель вышел из строя.

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

  1. базальтовую или другую минеральную вату;
  2. мелкоячеистую металлическую сетку;
  3. металлические сеточки для кухни;
  4. металлическую стружку.

Инструменты:

  1. шлифовально-угловая машинка (болгарка);
  2. дрель или сверлильный станок;
  3. сварочный аппарат;
  4. расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.

Переделка старого глушителя

Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.

из старого глушителя вырезаем всё, что не нужно

Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.

небольшое количество мелких отверстий поможет сохранить при выхлопе сочный басистый гул от мотора

Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.

нержавеющая сталь помогает увеличить срок эксплуатации деталей и механизмов в несколько раз

В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.

длину трубы отрезаем в нужный размер

Надеваем на место перфорации трубы металлические сеточки для кухни.

внутреннюю перфорацию перекрываем мелкопористым негорючим материалом

Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.

усиливаем перфорацию, снижая её проницаемость для минеральной ваты

Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.

сварку проводим с соблюдением всех правил безопасности

Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.

наличие нескольких камер способствует большей функциональности глушителя

Работа с минеральной ватой требует индивидуальных средств защиты.

отсутствие металлической сетки между отверстиями и ватой приведёт к более быстрому «выдуванию» ваты из глушителя

  • Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.
  • Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.
  • Монтируем на автомобиль. Заводим двигатель. Радуемся!
  • Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.

Прямоток на простом автомобиле

Видео: НЕГРОМКИЙ ПРЯМОТОК BOSAL 215-211 на 51 трубе

Необходимо подчеркнуть, что увеличение мощности в должной мере от применения прямоточного глушителя происходит лишь , если двигатель также тюнинговался, хотя бы частично. Другими словами, переработка совокупности отвода выхлопных газов есть только дополнением. Установка же прямотока на авто со стоковым мотором (не имеющим каких-либо переработок направленных на увеличение эксплуатационных показателей), особенного влияния на мощность не окажет, оно в случае если и будет, то незначительное.

А вот звучание поменяется, чего и волне достаточно для многих автомобилистов.

Необходимо подчеркнуть, что доходить к установке системы прямотока и переделке выхлопа направляться весьма без шуток. В случае если проигнорировать кое-какие моменты, то на выходе получается очень сильно плачущий кроме того на холостом ходу автомобиль. Кроме того, что это может доставлять неприятные ощущения всем около, на таковой машине кроме того краткосрочные поездки будет выполнять некомфортабельно из-за рева, не говоря уже о дальней дороге.

Но в случае если все сделать верно, но результатом установки прямотока будет приятный басовитый рокот из выхлопной трубы, что не будет мешать вторым и надоедать в поездках.

Видео: Как сделать верный выброс? Про видео STINGER (субару саунд)

Как сделать прямоток тише

Для снижения громкости выхлопа используют устройства, которые уменьшают проходное сечение выхлопного патрубка глушителя. Рассмотрим часто используемые на автомобилях заслонку и флейту.

Установка заслонки

Заслонку устанавливают либо до, либо после глушителя. Громкость выхлопа прямотока будет явно снижена только при полностью закрытой заслонке. Остаются технологические просветы 3–5% для прохода отработавших газов — поэтому мотор не глохнет. В связи с этим мощность двигателя значимо уменьшается из-за перекрытия системы выхлопа.

заслонка изготовлена своими руками

Также применяют заслонку для переключения с прямоточного на обратноточный глушитель и наоборот при необходимости. В этом случае устанавливают новый глушитель параллельно старому, а заслонку монтируют перед ними. Эту схему уже используют на некоторых марках автомобилей с завода.

механическая регулировка заслонки осуществляется на ходу водителем из кабины

Проехать с закрытой заслонкой небольшое расстояние можно, а ездить постоянно — неприемлемо для двигателя.

заслонка установлена перед глушителем

Изготовление и установка флейты

Флейта (сайленсер) обладает более предпочтительными характеристиками. Она заглушает просвет выхлопной трубы гораздо меньше, чем заслонка. Флейту можно купить, зная внутренний диаметр выпускного патрубка, или изготовить своими руками. Различные конструкции сайленсера показаны на фото.

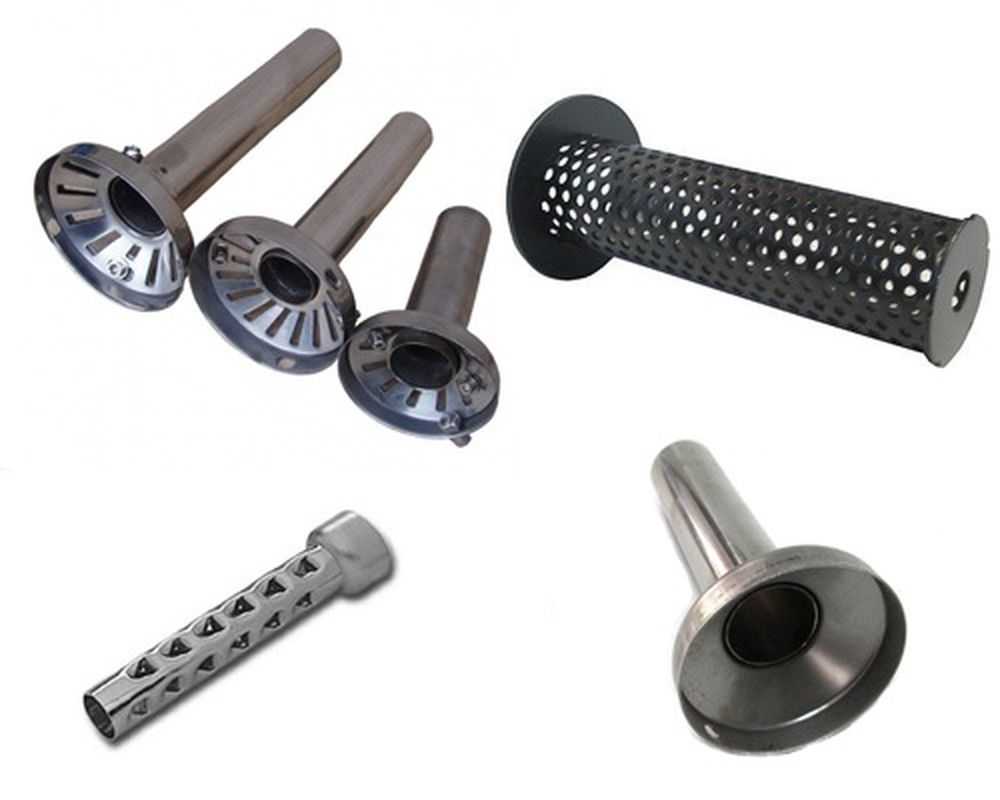

заводские модели

Варианты монтажа флейты

Возможные варианты исполнения флейты.

  1. Внешнее — для диаметров выпускного патрубка до 50–60 мм.

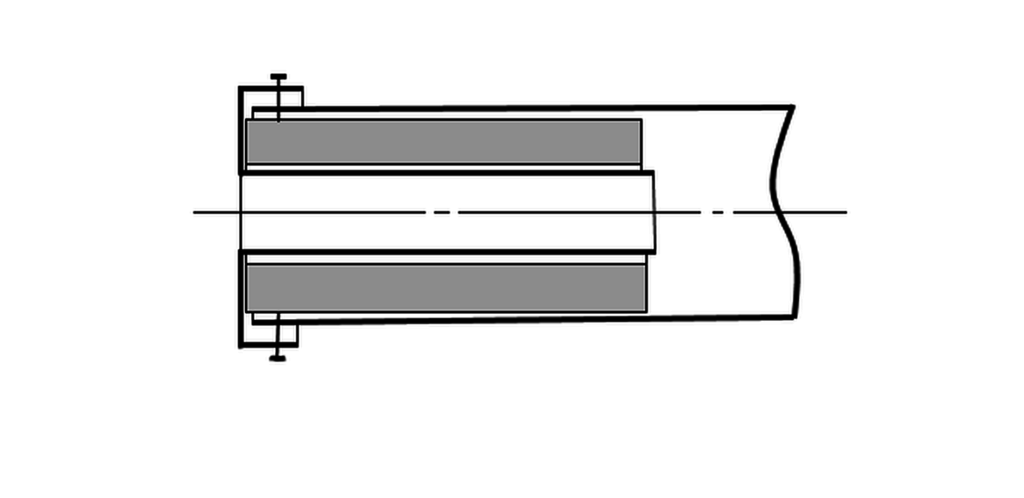

  2. Внутреннее — для больших диаметров. Диаметр меньшей трубы должен быть на 15–40% меньше диаметра выходного патрубка, длина — от 0,25–0,35 м до 0,50–0,75 м. В ней, как правило, выполняются разгрузочные отверстия.
  3. Для улучшения звукоизоляции выхлопа возможен вариант обмотки флейты минеральной ватой. Защищаем её от выдувания по периметру мелкой металлической сеткой, как делали на прямоточном глушителе. Потеря мощности двигателя в этом случае будет более ощутимой, но двигатель будет работать стабильней, чем с закрытой заслонкой.

звук становится «приятней» для ушей автоинспектора

Инструменты и материалы для изготовления флейты

Необходимые инструменты:

  • болгарка;
  • электродрель;
  • аппарат для сварки;
  • гаечные ключи.

Заготовки правильнее выбрать из нержавеющей стали толщиной 0,8–1,2 мм, что гарантирует длительность эксплуатации. Заготовки из «чёрных» металлов допустимы толщиной 2,0–2,5 мм или меньше, если планируем кратковременные периоды эксплуатации флейты. В качестве заготовок используем два обрезка трубы и листовой металл для фланца.

Изготовление флейты своими руками

Порядок выполняемых работ:

  1. Подгоняем все детали в требуемые размеры. Размеры фланца и большей трубы вымеряем «по месту».
  2. Сверлим отверстия.

    Для дополнительной разгрузки системы выпуска от избыточного давления отработавших газов сверлят отверстия во фланце.

  3. Зачищаем, готовим к сварке.
  4. Самостоятельно или с помощью сварщика свариваем детали, проводим зачистку швов.
  5. Для защиты от коррозии красим флейту термостойкой краской.
  6. Монтируем флейту на выхлопной патрубок и наслаждаемся звуком.

Видеоматериалы про флейту

Видео: звук выхлопа через прямоток без флейты

Видео: звучание флейты на том же автомобиле

Для чего нужен прямоточный глушитель?

data-full-width-responsive=»true»>

При проектировании любого автомобиля, конструкторами учитывается количество вырабатываемых двигателем выхлопных газов, и на основе этого создают под мотор систему отвода выхлопных газов с требуемой пропускной способностью.

Внося же изменения в конструкцию силового агрегата – тюнингуя его, меняются многие параметры, в том числе и повышается количество газов. Штатная же система отвода выхлопных газов будет не справляться с поставленной задачей, из-за этого большее количество отработанных газов просто будет «душить» двигатель, по сути, все переделки будут напрасными.

Поэтому тюнингуя силовую установку, переделывается и система отвода выхлопных газов, чтобы в первую очередь повысить пропускную способность. Для этого меняются практически все составные части этой системы – ставиться другой коллектор, трубы увеличенного диаметра и прямоточный глушитель. В результате газы отводятся значительно быстрее, а также осуществляется более лучшая продувка цилиндров от них, что и способствует повышению мощностных показателей, но сказывается на шумовом сопровождении. Мощность силовой установки от использования переработанной системы отвода повышается на 10-15%.

Теперь о звуке, точнее о том, откуда он берется. Вообще причиной сильного шумового эффекта в двигателях внутреннего сгорания является высокая скорость движения выхлопных газов. И чтобы его понизить, в конструкции системы отвода выхлопных газов используется глушитель. Его основная задача – по максимуму снизить скорость движения этих газов, тем самым и уменьшить звуковое сопровождение. По сути, этот элемент в конструкции представляет собой лабиринт для газа, после прохождения которого, скорость его движения значительно снижается, а значит, уменьшается и шум.

Использование в системе отвода выхлопных газов труб увеличенного диаметра и глушителя, у которого этот самый лабиринт отсутствует (прямоточный), приводит к тому, что скорость движения газов не снижается (именно это и нужно, чтобы цилиндры хорошо продувались), а значит, понижение шума системой не осуществляется. Отсюда и насыщенный низкочастотный звук.

Виды устройств

В стандартную схему выхлопной системы современного автомобиля входят резонатор (идет первый от двигателя) и сам глушитель.

Резонатор обрезает низкочастотные колебания, а глушитель как низкочастотные, так и высокочастотные, что в комплексе приводит к хорошему результату.

Но в указанную выше схему как совместно, так и по отдельности могут входить следующие типы глушителей:

  1. Из алюминированной стали;
  2. Из нержавеющей стали;
  3. Глушители ограничители, поглотители и отражатели;
  4. Резонаторного типа;
  5. Прямоточные (спортивные) аналоги.

Из алюминированной стали

Устройства из аллюминированной стали характеризуются не только большим сроком службы, от 5 до 10 лет, но и высокой ценой.

Подобрать такой глушитель для своего авто будет затруднительно, так как выпуском таких устройств занимаются только несколько компаний, а самому сделать будет проблематично.

Из нержавеющей стали

Устройства недорогого сегмента, но и срок службы у них всего от 2 до 5 лет. Большой плюс – можно подобрать элемент практически к любому автомобилю.

Ограничители

Используются, как правило, в виде дополнительного устройства, устанавливаемого перед основным.

Принцип работы основан на создании низкого акустического сопротивления.

Конструктивно это выполнено так – в трубе большой диаметр переходит в маленький, затем идет резкое увеличение объема по принципу большой бутылки с узким горлышком. Звук, заходя в большое пространство, уменьшается.

Отражатели

Используются в качестве вторичного глушителя, установленного после основного.

Выхлопные газы попадая в устройство, встречают на своем пути группу акустических зеркал. Отражаясь, от них поочередно газы рассеивают свою энергию, а на выходе получается слабый звук.

Поглотители

Могут использоваться в качестве основного глушителя. Принцип работы основан на поглощении колебаний пористым материалом, как правило, стекловатой, волокна которой колеблясь нагреваются, тем самым преобразуя звук в тепловую энергию. Конструктивно близки к прямоточным аналогам.

Считаются малоэффективными, так как поглощают только высокочастотные колебания, низкочастотные же пропускает.

Резонаторного типа

Как правило, используются первыми в выхлопных системах в качестве дополнительных.

Принцип шумопоглощения основан на наличии камер разного размера, проходя которые звук эффективно приглушается.

Устроено все так: по центру резонатора проходит труба с прорезями, которую вокруг окружают камеры разного объема. Через прорези выхлопные газы проникают в камеры, где теряется их энергия.

После этого звуки попадают в основное устройство, где еще больше уменьшаются.

Прямоточные

Еще их называют спортивными глушителями. Как правило, изготавливаются из нержавеющей стали. Устанавливаются на спортивные и тюнингованные автомобили.

После установки прямоточного глушителя улучшается всасывание в цилиндры топливовоздушной смеси, понижается сопротивление в выхлопной системе создаваемое обычными аналогами.

Прямоточный глушитель конструктивно чем-то похож на резонатор, имеется такая я же труба с отверстиями и пустые полости, отгороженные перегородками. Только вот сами полости заполняются базальтовой ватой (или другим материалом), которая выдерживает большие температуры.

Состоящая из длинных минеральных волокон базальтовая вата хорошо поглощает звуки, но только до того времени, пока ее не выдует из прямоточника и даже специальные заградительные металлические сетки не спасают ситуацию.

Если прямоточный глушитель, при постукивании по нему, начал звучать как пустая металлическая емкость, то его нужно снова заполнять ватой или менять. Да и звук, издаваемый выхлопной системой, будет другим.

Алгоритм выполнения работы

Нетрудно догадаться, что прямоток делается своими руками из старого обычного глушителя. А порядок проведения операции таков:

  1. Снять деталь с автомобиля и разобрать, применяя болгарку. При этом нужно оставить входной патрубок и корпус. Если сохранились перегородки, в них необходимо просверлить отверстия. Они позволят выхлопным газам выходить наружу.
  2. Нанести на внутренней трубе множество мелких отверстий, то есть, перфорировать её. Это можно сделать любым возможным методом. Диаметр такой трубы должен соответствовать размерам входного патрубка или быть больше примерно на 30%. Лучше пусть изначально полученная труба будет иметь чуть больший диаметр, чем нужно.
  3. Надеть на перфорированный участок кухонные сеточки из металла.
  4. Плотно обмотать полученную конструкцию металлической сеткой. Желательно намотать её в 2-3 слоя, так как одного может быть недостаточно. Закрепить сетку хомутами или проволокой из стали.
  5. Подготовить изделие к сварке, предварительно зачистив его. Приварить к штатному месту.
  6. Наполнить внутреннее пространство элемента выбранным для этого материалом.
  7. Заварить корпус, сделав при этом несколько прихватов на конце, чтобы ничего не сместилось.
  8. Сделать в корпусе одно или пару небольших отверстий для того, чтобы конденсат выходил лучше и быстрее, а изделие служило дольше.
  9. Покрасить созданный прямоток краской для защиты от коррозии.
  10. После высыхания установить на авто.

Что такое прямоточная система выхлопа

Чтобы понять для чего устанавливать прямоточный глушитель, нужно знать, как работает выхлопная система автомобиля в целом и каковы ее задачи.

Основные задачи:

  1. Наполнение цилиндров подготовленной топливовоздушной смесью, а в дизельных авто – формирование топливной смеси в камере сгорания;
  2. Обеспечение вывода газов отработанного топлива от двигателя и салона за пределы автомобиля;
  3. Уменьшение выброса токсичных газов и вредных веществ в атмосферу благодаря встроенному каталитическому нейтрализатору;
  4. Уменьшение уровня шума в салоне и окружающем пространстве.

Принцип работы выхлопной системы, частично основан на законе инерции.

Благодаря действию данного закона за клапаном выпуска формируется зона разряжения в которую и устремляются газы, а их место сразу же занимает свежая порция топливной смеси.

Происходит это благодаря тому, что фазы впуска топлива и выпуска газов перекрывают друг друга, так предусмотрено в конструкции современных двигателей.

После закрытия выпускных клапанов, рядом с зоной повышенного давления, сформировавшейся в результате выхода выхлопных газов под напором, в коллекторе формируется еще одна зона — низкого давления, которая перемещаться по выхлопной трубе со скоростью звука.

Попадая в глушитель, зона разряжения встречает сопротивление в виде перегородок, отражается и идет в обратном направлении к клапанам.

Идеальный случай, когда данная зона подойдёт к мотору в момент открытия клапанов, но зависит это от частоты работы двигателя и расстояния до препятствия.

А так как в современных машинах такое расстояние большое, зона разряжения от одного цилиндра в итоге в момент открытия клапана, попадает к другому, а не к тому, от которого уходила.

Благодаря конструкции «паука» (выпускного коллектора), где предусмотрены трубы одной длины, происходит эффект затухания колебаний, так как зоны разряжения уходят из 4 –х труб в одну, где на стыке последних создается сопротивление, а также они частично гасят друг друга.

Но в шумоподавлении лидирующую роль играет глушитель, ведь выпускной коллектор и другие элементы неспособны сильно уменьшить шумность.

Но на многих спортивных автомобилях такое устройство можно и не найти, роль глушителя там играет специальная турбина, которая сглаживает колебания и уменьшает силу выхлопа за счет перемалывания выходящего потока газов.
