Автомобильный генератор: принцип работы, устройство, схема подключения, назначение

Неисправности автомобильного генератора

Для генератора присущи неисправности механические и электрические.

Механические неисправности:

обрыв приводного ремня — требуется замена;
сглаживание ребер шкива, из-за чего ремень проворачивается;
износ щеток;
повреждение корпуса генератора;
выход из строя подшипников.

Электрические:

износ токосъемных колец за счет трения;
выход из строя регулятора напряжения;
замыкание витков статора;
выгорание диодов выпрямительного моста;
выгорание конечных проводов заряда;
выгорание обмотки ротора.

Неисправность любой детали генератора влечет за собой недозаряд или наоборот. Чаще всего выходит из строя регулятор напряжения и подшипники, приводной ремень меняется согласно регламенту ТО.

Кстати, если при случае вы хотите установить улучшенные подшипники и регулятор — обращайте внимание на их характеристики, иначе высока вероятность того, что замена детали не даст нужного эффекта. Все остальные поломки требуют снятия генератора и его разборки, что лучше доверить специалисту

Главное запомните — если вы не будете соблюдать правила по Остеру, то есть все шансы на долгую и беспроблемную работу генератора.

3 / 5 ( 4 голоса )

Устройство и конструкция автомобильного генератора

Трехфазные электроагрегаты переменного тока, устанавливаемые на современных машинах, могут быть 2‐х видов: стандартный и компактный. Общее устройство автомобильных генераторов 2‐х видов одинаково — они состоят из следующих элементов:

Шкива с валом и подшипниками.
Ротора с контактными кольцами.
Обмоток статора.
Корпуса генератора.
Регулятора напряжения.
Выпрямительного устройства.
Щеточного узла.

Конструкции автомобильных генераторов различаются только особенностями компоновки. При одинаковых электрических параметрах стандартные агрегаты значительно крупнее малоразмерных. Компактность обеспечивается за счет использования современных материалов и технологий.

Выбор генератора для легкового авто

За счет разного диаметра шкивов клиноременной передачи генератору придается большая угловая скорость в сравнении с оборотами коленвала. Частота вращения ротора достигает 12 – 14 тысяч оборотов ежеминутно. Поэтому ресурс генератора минимум вдвое меньше, чем у ДВС авто.

Генератором машина комплектуется на заводе, поэтому при замене подбирается модификация с аналогичными характеристиками и крепежными отверстиями. Однако при тюнинге авто мощность генератора может не устроить владельца. Например, после увеличения количества потребителей (подогрев сидений, зеркал, стекол), установки сабвуфера, аудиосистемы с усилителем требуется именно выбор нового, более мощного генератора или монтаж второго электроприбора в комплекте с дополнительным аккумулятором.

В первом случае следует выбрать мощность, достаточную для подзарядки аккумулятора с 15% запасом. При установке второго генератора начальный и эксплуатационный бюджет резко увеличиваются:

для дополнительного генератора придется установить дополнительный шкив на коленвал;
найти место для крепления корпуса электроприбора таким образом, чтобы его шкив размещался в одной плоскости со шкивом коленвала;
обслуживать и менять расходники сразу двух «мобильных электростанций».

С возникновением бесщеточных моделей генератора некоторые владельцы производят замену штатного прибора этим девайсом.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Рекомендуем: Главное о главном — автомобильном аккумуляторе

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Назначение генератора автомобиля

Зачем нужен генератор в машине? О двух его основных функциях мы уже упоминали – это питание бортовой электросети и подзарядка АКБ. В сущности, энергия аккумулятора используется только в момент пуска силового агрегата, а затем все функции по снабжению автомобиля электричеством взваливает на свои плечи генератор. Технические характеристики этого устройства должны обеспечивать подзарядку АКБ при любых режимах работы двигателя, не допуская его прогрессивного разряда ни при каких обстоятельствах

Не менее важной является способность автогенератора обеспечивать работу потребителей электроэнергии в достаточно обширном диапазоне нагрузок. Дело в том, что большинство приборов, в том числе и аккумуляторная батарея, крайне чувствительны к показателю стабильности входного напряжения

Так что генератор в машине нужен и для обеспечения выравнивая выходных параметров по току и напряжению в заданных пределах, с чем он справляется очень хорошо.

Автогенератор в принципе – очень надёжное устройство, однако его эксплуатационный ресурс зависим от целого ряда факторов:
ёмкости аккумулятора, его выходного ампеража;
качества заводского изготовления;
совокупной электронагрузки (количества потребителей);
стиля вождения автовладельца;
сезонности эксплуатации ТС.

Найти устройство в моторном отсеке достаточно просто – генератор расположен в машине в передней части подкапотного пространства, крепясь к мотору болтами, прикручиваемыми к кронштейнам.

Подробно об алгоритме работы

Принцип действия генератора основан на простом физическом явлении, называемом электромагнитной индукцией. Суть в следующем: если навести на многовитковую обмотку из медной проволоки магнитное поле, изменяющее направление с определенной частотой, то на выходе катушки возникнет переменный ток той же частоты. Остается лишь создать упомянутое поле вокруг обмоток статора, вырабатывающих напряжение.

На практике генерация электричества происходит по такому алгоритму:

Источник переменного магнитного поля автомобильного электрогенератора – обмотка самовозбуждения, расположенная в роторе. Чтобы изначально намагнитить клинообразные втулки, к ней подается импульс малой мощности от аккумулятора.
После запуска мотора и достижения определенных оборотов коленчатого вала обмотки статора выдают переменный ток, выпрямляемый силовыми диодами. С этого момента обмотка ротора питается от самого генератора, то есть, происходит самовозбуждение. Внешний источник питания больше не требуется.
Постоянный ток от диодного моста направляется в блок реле-регулятора. Поскольку величина напряжения «скачет» вместе с оборотами двигателя, задача электроники – стабилизировать перепады в диапазоне от 13,8 до 14,7 В.
Дальше напряжение подается на подзарядку аккумуляторной батареи и в бортовую электросеть автомобиля.

Рекомендуем: Расшифровка маркировки M S на резине

Реле-регулятор напряжения может входить в состав генераторной установки либо применяться в качестве отдельного блока.

Ток в статорных обмотках возникает в результате вращения переменного магнитного поля, создаваемого катушкой ротора. Чем быстрее крутится вал, тем выше напряжение и частота на выходе. Преобразование в постоянный ток обеспечивают полупроводники (диоды), закрепленные на теплоотводящей пластине и обдуваемые крыльчаткой вентилятора.

Устройство генератора безщеточного типа позволяет обмотке статора возбуждаться без внешнего источника питания. Намагничивание стальных втулок начинается при малых оборотах вала благодаря особой конструкции ротора и дополнительной катушке. Поэтому когда вы заводите с толкача машину с разряженным аккумулятором, оборотов коленчатого вала хватает, чтобы электрогенератор включился в работу.

Устройство автомобильного генератора

Основные части генератора

Генератор в разрезе

Статор и ротор Статор (неподвижная часть генератора) представляет собой обмотки с магнитопроводом, в которых образуется электрический ток. Ротор – вращающаяся часть генератора. Ротор состоит из обмоток возбуждения с полюсной системой, вала и контактных колец. Кольца выполняются чаще всего из меди, с опрессовкой их пластмассой. Для снижения износа и предотвращения окисления они могут изготавливатья из латуни или нержавеющей стали. К кольцам присоединяются выводы обмотки возбуждения. Питание к обмоткам подается через щетки (скользящие контакты), которые прижимаются к кольцам с помощью пружин. Щетки бывают двух типов — меднографитные и электрографитные. Последние имеют более высокое электрическое сопротивление, что снижает выходные характеристики генератора, зато они обеспечивают значительно меньший износ контактных колец. Существуют и бесщеточные генераторы, у которых на роторе расположены постоянные магниты, а обмотки возбуждения – на статоре. Отсутствие щеток и контактных колец повышает надежность генератора, но увеличивает массу и шумность при работе.

При вращении ротора напротив катушек обмотки статора появляются попеременно разнополярные полюсы, т. е. направление и величина магнитного потока, пронизывающего катушку, меняется, что и приводит к появлению в ней переменного напряжения. Так как потребители электрической сети автомобиля работают на постоянном напряжении, в схему генератора вводится диодный выпрямитель.

Диодный мост и регулятор напряжения

Конструкция и привод генераторов

Электронные регуляторы напряжения, как правило, встроены в генератор (“таблетка”) и объединены со щеточным узлом. Иногда они располагаются отдельно в подкапотном пространстве. Регуляторы изменяют ток возбуждения путем изменения времени включения обмотки ротора в питающую сеть. Устройства необслуживаемые, необходимо лишь контролировать надежность контактов. Существуют регуляторы напряжения, наделенные функцией термокомпенсации, – они измененяют напряжение зарядки в зависимости от температуры воздуха в подкапотном пространстве для обеспечения оптимального заряда АКБ. Чем ниже температура воздуха, тем большее напряжение подводится к батарее, и наоборот.

Генераторы выпускаются в двух конструктивных исполнениях – “классическом”, с вентилятором у приводного шкива, и компактном, с двумя вентиляторами внутри генератора. Так как “компактные” генераторы имеют привод с более высоким передаточным отношением, их называют еще высокоскоростными генераторами.

Генератор устанавливается на специальном кронштейне двигателя и приводится в действие от шкива коленчатого вала через ременную передачу. Чем больше диаметр шкива на коленчатом валу и меньше диаметр шкива генератора, тем выше обороты генератора, соответственно, он способен отдать потребителям больший ток. На современных моделях, как правило, привод осуществляется поликлиновым ремнем. Благодаря большей гибкости он позволяет устанавливать на генераторе шкив малого диаметра. Привод генератора может осуществляться как отдельно, так и одним ремнем вместе с насосом охлаждающей жидкости (“помпой”). Натяжение ремня регулируется либо отклонением корпуса генератора, либо (в случае применения поликлинового ремня) натяжными роликами при неподвижном генераторе.

Возможна ли замена генератора одной марки на другой? Вполне, если выполняются следующие условия:

энергетические характеристики заменяющего генератора не ниже, чем у заменяемого;
передаточное число от двигателя к генератору одинаково;
габаритные и крепежные размеры заменяющего генератора позволяют установить его на двигатель. Большинство генераторов зарубежного производства имеют однолапное крепление, а отечественные крепятся за две лапы, поэтому замена “иномарочного” генератора отечественным потребует замены кронштейна;
электрические схемы генераторных установок аналогичны.

Конструкция

Стоит подробнее рассмотреть, из чего состоит генератор, встроенный в автомобиль

Далее представлены основные детали конструкции столь важного в машине устройства

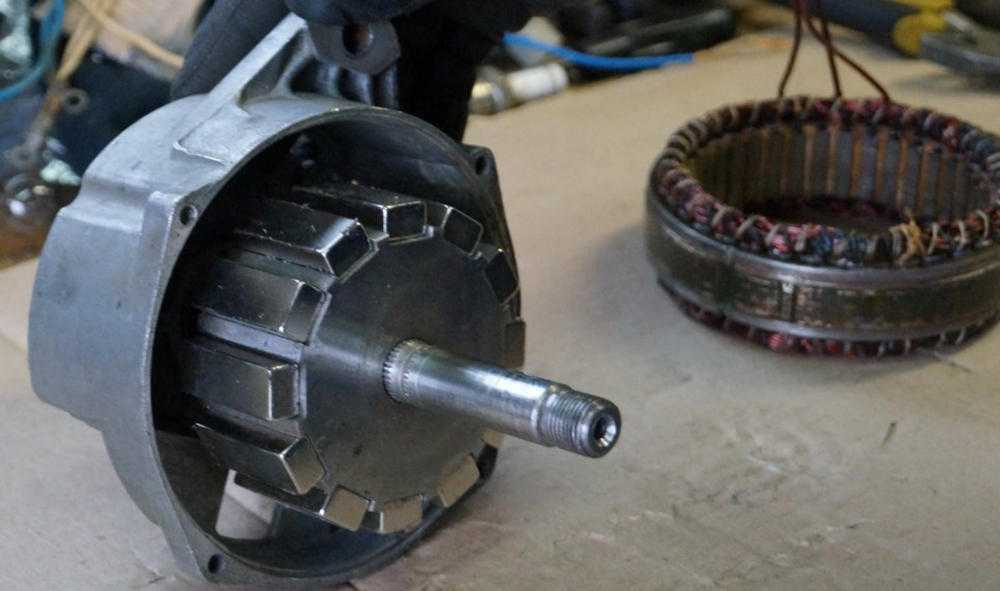

Статор

Статор генератора — это деталь, изготовленная из стали, толщина которой не превышает 10-11 мм. Добиваясь экономии металла, разработчики современного генератора изготовили данную деталь из отдельных элементов и придали ей форму подковы. Все листы конструкции скреплены между собой сварочным или заклепочным методами. В статоре более 30 пазов, предусмотренных для крепления обмотки. Изоляция статора обеспечивается специальным покрытием из эпоксидного компаунда или пленки.

Ротор

Система полюсов ротора отличается от системы в стандартных агрегатах. В ней две половины, каждый из которых имеет отдельный выступ, по форме напоминающий клюв. На каждом выступе — по шесть полюсов, напрессованных на вал.

Втулка устанавливается между полюсами, а обмотка закрепляется на ней. Вращающийся вал ротора изготавливают из стали низкой твердости, но это не мешает ему быть прочным и эффективно справляться с поставленной задачей. На конце вала резьба, а также шпоночный паз, фиксирующий шкив.

Узел выпрямления

Главным отличительным элементом современных автогенераторов переменного тока является узел выпрямления. Существует два типа используемых узлов:

Пластины, отводящие тепло. В них установлены силовые диоды, выпрямляющие ток.
Элементы со специальными ребрами для охлаждения. На них также установлены диоды, но они таблеточные.

Дополнительно к классификации можно отнести вспомогательный выпрямитель. В нем диоды содержатся в пластиковом корпусе, имеющем цилиндрическую форму. К схеме такой корпус подключают специальными шинами.

Регулятор напряжения

Данная деталь способствует поддержке необходимого напряжения внутри автогенератора. Благодаря этому достигается нормальная работа электрических систем, датчиков и других элементов, находящихся в системе транспортного средства.

Основа регуляторов напряжения — полупроводниковый элемент. Конструктивное исполнение подобных деталей может быть различным, но у всех одинаковая задача и один и тот же принцип действия.

Главное свойство регулятора — термокомпенсация. Оно представляет собой способность элемента менять показатель напряжения, поднимая или опуская его, если в процессе работы генератора были обнаружены изменения температуры за пределами рабочего пространства. Подобные махинации позволяют улучшить зарядку аккумулятора и снизить потребление ресурса.

Неисправности автогенераторов и способы их устранения

Во время работы генератора переменного тока могут возникнуть механические и электрические неполадки. Часто несвоевременная неудача становится причиной других неудач.

Признаки повреждения генератора:

мигающий или постоянно работающий индикатор заряда при работающем двигателе;
Недостаточный заряд или перегрузка аккумулятора;
тусклый свет наружного освещения;
импульсы свечения лампы;
Значительное увеличение яркости лампы при увеличении скорости;
Необычные звуки, исходящие от генератора или передачи.

Механические поломки

Общие неисправности механического характера:

трещины в приводном шкиве;
сломанный приводной ремень;
Износ подшипников якоря, в результате чего генератор останавливается.

Трещины и стружки на шкиве обнаруживаются при визуальном осмотре сборки. Острые края начинают разрушать приводной ремень, который может оттянуться от шкива на поврежденных краях. Сломанный или сломанный шкив должен быть заменен на новый, сборка не подлежит ремонту. Новый шкив должен иметь те же геометрические параметры, что и изношенный.

Поврежденные подшипники арматуры начинают издавать характерный свистящий шум во время работы. Не ждите слишком долго, чтобы отремонтировать его, потому что генератор не будет работать должным образом из-за изменений в зазоре между якорем и статором. В конце концов, арматура может заклинить, что приведет к выходу из строя ремня и повреждению щеток и намотки.

Электрические поломки

Отказ электрической части генераторов:

истирание щеток скольжения;
Очистите коллекторную часть ротора генератора;
Отказ регулятора напряжения;
Неисправности внутри обмотки статора;
Зажигание диодного моста выпрямителя;
разрушение соединительной проводки;
прожигание или окисление кабельных соединений.

Для проверки работоспособности генератора переменного тока используйте мультиметр или вольтметр, предназначенный для измерения постоянного напряжения 0-20В. Перед началом измерений рекомендуется прогреть агрегат, оставив его работать в течение 10-15 минут на холостом ходу двигателя и при работающем расходе топлива (например, опущенные фары). Напряжение между положительной клеммой генератора переменного тока и заземлением транспортного средства должно измеряться в диапазоне 13,5-14,5 В. Более точная информация содержится в руководстве по ремонту и техническому обслуживанию. Если напряжение отклоняется от стандартного значения, необходимо заменить регулятор напряжения.

Проверяяя напряжение на клеммах батареи, можно обнаружить повреждения соединительной проводки. Для полного измерения необходимо увеличить частоту вращения двигателя до высокой и подключить мощных потребителей энергии (например, фары дальнего света, обогреватели окон и сидений). В этом случае напряжение должно быть близко к значению на регуляторе напряжения. В противном случае необходимо проверить провода и точки подключения.

Функциональность диодного моста проверяется установкой мультиметра на положительную клемму генератора переменного тока и общее заземление в режиме измерения переменного тока. Значение напряжения должно быть в диапазоне 0,5 В. Более высокое напряжение является признаком отказа диодного моста.

Измерение обрыва обмотки генератора производится при отсоединенном аккумуляторе и отсоединенном от положительного полюса аппарата жгуте проводов. Тестер, переключенный в режим амперметра, подключается между клеммой и жгутом. Допускается до 0,5 мА. При высоком токе возможна поломка частей диодного моста или обмоток.

Чтобы проверить обмотки поля, снимите генератор с автомобиля. Работы выполняются при снятом регуляторе напряжения и узле щетки. Перед началом испытания контактные кольца должны быть очищены от грязи. Тест выполняется с помощью мультиметра, установленного в режим омметра. Соединение осуществляется с помощью контактных колец. Нормальное значение сопротивления находится в диапазоне 5-10 Ом. Для измерения сопротивления заземления омметр соединен с кольцами и корпусом. В хорошем состоянии значение сопротивления будет бесконечным, при других значениях – есть неисправность.

Категорически запрещается контролировать работу генераторов переменного тока при коротком замыкании. Такие действия приведут к выходу из строя не только устройства, но и электронных блоков. Рекомендуется диагностировать прибор на носителях, доступных в специализированных центрах. Самостоятельное выполнение этого может привести к дорогостоящему ремонту.

Неисправности автогенераторов и способы их устранения

При работе генераторов могут возникать неисправности механического и электрического характера. Зачастую одна вовремя не исправленная поломка становится причиной других.

Признаки повреждения генератора:

мигание или постоянная работа лампы зарядки при работающем моторе;
недостаточная зарядка или перезаряд аккумулятора;
тусклый свет внешней световой сигнализации;
пульсации свечения ламп;
значительное увеличение яркости свечения ламп при повышении оборотов;
посторонние звуки, источником которых является генератор или привод.

Механические поломки

Распространенные неисправности механического характера:

появление трещин на приводном шкиве;
обрыв ремня привода;
износ подшипников якоря, который приводит к заклиниванию генератора.

Трещины и сколы на шкиве обнаруживаются при визуальном осмотре узла. Острые кромки начинают разрушать , который может сойти со шкива по поврежденным кромкам. Поломанный или лопнувший шкив требуется заменить новым, ремонт узла невозможен. Новый шкив должен иметь такие же геометрические параметры, как и изношенный.

Поврежденные подшипники якоря начинают издавать при работе характерный свист. Затягивать с ремонтом не следует, поскольку нарушается режим работы генератора из-за изменения зазора между якорем и статором. В итоге якорь может заклинить, что приведет к обрыву ремня и повреждениям щеток и обмотки.

Электрические поломки

Поломки электрической части генераторов:

истирание токосъемных щеток;
протирание коллекторной части ротора генератора;
выход из строя регулятора напряжения;
межвитковые замыкания обмотки статора;
выгорание выпрямительного диодного моста;
разрушение соединительной проводки;
обгорание или окисление мест подключения проводки.

Для проверки работоспособности генератора применяется мультиметр или вольтметр, предназначенный для измерения постоянного напряжения 0-20 В. Перед началом замеров рекомендуется прогреть агрегат, дав ему поработать 10-15 минут при холостых оборотах двигателя и работающем потребителе (например, ближнем свете фар). Замер напряжения между положительной клеммой генератора и массой автомобиля должен показать значение в пределах 13,5-14,5 В. Более точная информация имеется в инструкции по ремонту и обслуживанию машины. При отклонении напряжения от норматива требуется замена реле-регулятора.

Проверка напряжения на клеммах батареи позволяет обнаружить повреждения соединительной проводки. Для полноценного замера требуется увеличить обороты двигателя до высоких и подключить мощные потребители энергии (например, дальний свет фар, обогревы стекол и сидений). В этом случае напряжение должно быть близким к значению на реле-регуляторе. В противном случае требуется провести проверку проводов и точек подключения.

Исправность диодного моста проверяется путем установки мультиметра на положительный вывод генератора и массу в режиме замера переменного тока. Значение напряжения должно находиться в пределах до 0,5 В. Более высокое напряжение является признаком неисправности диодного моста.

на Форд Фокус 2 показан в видео, предоставленном каналом «Азбука Форд».

Замер пробоев обмоток генератора производится при отключенном аккумуляторе и отсоединенной от положительной клеммы устройства проводке. Тестер, переключенный в режим амперметра, подключается между клеммой и проводкой. Допустимым считается значение до 0,5 мА. При повышенном токе возможен пробой деталей диодного моста либо обмоток.

Для проверки обмоток возбуждения необходимо снять генератор с автомобиля. Работы ведутся при удаленном регуляторе напряжения и щеточном узле. Перед началом проверки контактные кольца очищаются от грязи. Тестирование выполняется мультиметром, переведенным в режим омметра. Подключение ведется к контактным кольцам. Нормальное значение сопротивления находится в интервале 5-10 Ом. Для замера пробоя на массу омметр цепляется к кольцам и корпусу. В исправном состоянии значение сопротивления будет бесконечным, при иных значениях — имеется пробой.

Категорически запрещается проверять работу генераторов методом короткого замыкания. Подобные действия приводят к выходу из строя не только агрегата, но и электронных блоков. Диагностику устройства рекомендуется проводить на стендах, имеющихся в специализированных центрах. Самостоятельные действия могут стать причиной дорогостоящего ремонта.

Загрузка …

Видеоурок об устройстве и принципах работы автомобильных генераторов предоставлен каналом zrenie2015.

Схема генератора автомобиля

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Самая основная функция генератора – зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Проверка неисправного генератора

Рассмотрим основные неисправности, характерный для генераторных автомобильных установок:

Обрыв в электроцепи, замыкания и прочие повреждения. Для диагностики такой неисправности нужно проверить количество ампер, а также уровень напряжения на выходе устройства. В соответствии с полученными данными подбирается решение этой проблемы.
Часто наши соотечественники сталкиваются с такой проблемой, как износ графитовых щеток, регулятора напряжения, а также диодного моста. Все изношенные и вышедшие из строя элементы подлежат ремонту, но обычно они меняются. Отдельно следует сказать про регулятор — как сказано выше, он обеспечивает оптимальный заряд аккумуляторной батареи в соответствии с температурой в моторном отсеке. Таким образом, устройство автоматически выявляет количество вольт для АКБ при текущих условиях. В зависимости от модели генераторной установки, может использовать регулятор с ручным переключением в соответствии с временем года, в данном случае минусовые температуры будут не страшны устройству. О поломке реле может сообщить нестабильное напряжение в системе — к примеру, тусклый свет фар, который становится более ярким при нажатии на педаль газа.
Выход из строя подшипников. О выходе из строя данных элементов может сообщить повышенная шумность, но этот же признак свидетельствует и о недостаточной смазки.
Шуи и вой. При таких симптомах следует проверить сепараторные элементы, дорожки качения, контактные кольца на предмет проворота. Также такой симптом может сообщить о возможном межвитковом замыкании обмоток статорного механизма или тягового реле. В принципе при появлении сторонних звуков следует также произвести диагностику состояния контактов.
Температура работоспособной генераторной установки может составлять до 90 градусов, но если имеется явный перегрев, следует произвести диагностику работоспособности диодного моста. Также нужно убедиться в том, что к бортовой сети автомобиля подключено не много дополнительных устройств и приборов. При критическом повышении температуры в первую очередь потемнеет изоляция обмотка статорного механизма, более того, она может расплавиться.
Износ ремня генераторной установки. В том случае, если износится и порвется ремень генератора, это приведет к некорректной работе агрегата в целом, то есть все потребители энергии в авто будут питаться от аккумуляторной батареи. При обрыве ремня генератор перестает функционировать, поэтому у водителя есть время только добраться до ближайшего СТО или гаража для устранения проблемы. Об износе могут сообщить скачки напряжения в бортовой сети автомобиля

Необходимо проверить целостность ремешка, обратить внимание на его состояние — трещины и другие виды повреждений на ремне не допускаются. Если они имеются, то нужно понимать, что в скором времени ремень придется менять.

Неисправности генератора и способы их устранения

Электрическая система автомобиля имеет тенденцию к поломке. Самые большие проблемы возникают с батареей и генератором.

Если один из этих элементов выйдет из строя, нормальная эксплуатация автомобиля станет невозможной или автомобиль будет полностью обездвижен.

Все отказы генераторов условно делятся на две категории:

Механика. В этом случае целостность корпуса, пружин, ременного привода и других элементов, не связанных с электрической частью, является проблематичной.
Электрический. К ним относятся сбои диодного моста, изношенные щетки, замыкания обмоток, сбои реле регулятора и другие.

Теперь давайте подробнее рассмотрим список дефектов и симптомов.

1. Выходной ток заряда недостаточен:

Проскальзывание приводного ремня. Решение – затяните ремень и проверьте правильность работы подшипников, симптомы – свисток ремня генератора.

Застрявшие щетки. Хорошо сначала почистить держатель щёток и щётки от грязи и удостовериться в достаточной силе.
Обрыв цепи возбуждения, перегорание контактного кольца. Первая проблема решается поиском и устранением поломки, вторая – снятием и шлифовкой скользящих колец (при необходимости).
Отказ регулятора напряжения.
Ротор зафиксирован на полюсе статора.
Разомкнутая цепь, соединяющая генератор и батарею.

2. Вторая ситуация.

Когда генератор переменного тока автомобиля обеспечивает необходимый уровень тока, но батарея еще не заряжается.

Для этого может быть много причин:

Низкое качество заземления между контроллером и главным блоком. В этом случае проверьте качество контактного соединения.
Неисправное реле напряжения – проверьте и замените.
Изношенные или свисающие щетки – заменить или очистить от грязи.
Защитное реле контроллера сработало из-за замыкания на землю. Решение заключается в том, чтобы найти неисправность и устранить проблему.
Другие причины – жирные контакты, разбитый регулятор напряжения, короткое замыкание в обмотках статора, низкое натяжение ремня.

3. Альтернатор работает, но производит чрезмерный шум.

Возможные неисправности:

Короткое замыкание между катушками статора.
Износ седла подшипника.
Ослабь гайку шкива.
Разрушение подшипника.

Ремонт автомобильного генератора переменного тока всегда следует начинать с тщательной диагностики проблемы, после чего устранить причину с помощью профилактических мер или замены неисправного агрегата.
