Как почистить датчик абс?

Менять или ремонтировать

В результате диагностики устройства можно определить, в каком узле датчика имеется повреждение. Если показания тестера стремятся к нулю — это говорит о коротком замыкании в проводах подключения, «бесконечность» сигнализирует о нарушении целостности обмотки катушки. Бытует мнение, что ремонт проводки не вызывает никаких проблем, а вот неисправный датчик легче просто заменить. С первой мыслью трудно не согласиться, но следующий «пункт» можно и оспорить.

Дело в том, что стоимость некоторых датчиков достигает 14–18 тыс. руб., а ждать их доставки придётся в течение долгого времени. Имея определённые навыки, запас терпения и природную смекалку, гораздо полезнее и быстрее будет выполнить ремонт устройства, чем оплачивать долгожданный дорогостоящий заказ. Отметим, что этот совет носит только рекомендательный характер — окончательный вердикт остаётся за вами. Если решение о ремонте всё же принято, с радостью поможем грамотно его выполнить.

Причины некорректной работы

Конкретный регламент замены сенсоров отсутствует. Устройство при надлежащей эксплуатации может работать очень долго. Выйти из строя оно может по следующим причинам:

неудовлетворительное состояние задающего импульсного диска, который может потрескаться, заржаветь или забиться грязью;
неисправность блока контроллера или обрыв проводов на сенсоре;
перепады напряжения из-за аккумулятора;
сильные вибрации из-за агрессивного стиля вождения и плохих дорог;
механические повреждения.

Во время эксплуатации следует обращать внимание на следующие моменты:

частое включение сигнальной индикации;
срабатывание системы при нормальном торможении – у старой резины плохое сцепление с дорожным покрытием и чувствительная электроника сразу же реагирует;
хаотичная работа системы – из-за состояния подшипника или импульсного кольца, которые тесно взаимодействуют, поэтому при люфте прибор может функционировать некорректно.

Признаки неисправности:

изображение кода ошибки АБС на мониторе бортового компьютера;
блокирование колёс во время экстренного торможения;
отсутствие характерной вибрации и звука при нажатии тормозной педали;
включение сигнализации ручного тормоза в отключенном положении.

Как проверить датчик АБС

Что же делать, если контрольная лампа на панели приборов повела себя не вполне корректно? В первую очередь необходимо проверить все датчики АБС. Следует отметить, что эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых специалистов. Для диагностики механизмов потребуется обычный тестер (мультиметр), руководство по эксплуатации/ремонту автомобиля и надежный помощник. Еще нужно будет приобрести проводку со специальными разъемами (ПИН).

Проверка сопротивления

Итак, что необходимо сделать для проверки датчика АБС тестером:

вывесить машину на подъемнике или приподнять домкратом;
снять колесо, если оно препятствует доступу к детали;
открутить крепежный винт устройства, расположенный на задней части ступицы;
снять кожух с блока управления АБС и отсоединить разъемы контроллеров;
подключить специальные ремонтные ПИН к тестеру и контактному гнезду одного из датчиков;
замерить сопротивление на контактах устройства (точное значение можно выяснить в инструкции по ремонту авто);
«прозвонить» целостность проводки, убедившись в отсутствии замыканий на массу.

Теперь нужно вручную прокрутить колесо, одновременно замеряя сопротивление – именно на этом этапе и потребуется помощь напарника. Показания омметра должны изменяться в зависимости от разной скорости вращения колеса.

Примерные значения сопротивления рабочего устройства составляют:

датчик АБС – ножка: от 5 до 26 Ом;
изоляция (датчик – масса): от 20 кОм.

Проверка напряжения

Еще один метод диагностики устройств, при котором необходимо переключить тестер в режим «вольтметр» и замерить напряжение на каждом из датчиков:

автомобиль поднимают домкратом, вывешивая колеса;
разъемы ПИН подключают к контактному гнезду устройства;
колесо проворачивают с частотой один оборот в секунду, снимая показания прибора.

Для того, чтобы процесс диагностики устройства стал более понятен, рекомендуется просмотреть видео «Как проверить датчик АБС тестером (мультиметром)»

Датчики АБС

Датчики ABS обеспечивают эффективное торможение. Датчик АБС представляет собой электромагнитную конструкцию со встроенной индуктивностью и магнитным сердечником. Катушка, состоящая из витков изолированного провода, помещена в магнитный сердечник с пластиковым корпусом. Во время торможения на скользком шоссе он исключает блокировку колес.

Расположение

Датчик АБС монтирован на ступице задних колес. К нему подсоединена колодка жгута проводов. Датчик закреплен винтом.

Признаки неисправности:

непрерывная блокировка колес во время резкого торможения;
отсутствие типичного звука и вибрации во время нажатия на тормоз;
стрелка спидометра не работает или запаздывает при разгоне;
загорел индикатор ошибки стояночного тормоза.

Функционал датчика температуры охлаждающей жидкости

В моделях Калины с мотором на 8, на 16 клапанов предусмотрено два температурных измерителя. Один пересылает температурные показатели на ЭБУ, врезается в термостатный корпус на выходном патрубке ОЖ. Второй связан с доской приборов и передает данные на стрелочный указатель, информируя водителя, располагается под патрубком, рядом с термостатом. Определяют датчик приборов по тонкому проводу, который выходит из корпуса.

Принцип работы датчика, посылающего сигнал на ЭБУ, основан на изменении сопротивления детали. Если температура ОЖ низкая, показания детали высокие, при нагреве жидкости, сопротивление чувствительного элемента падает. Параметр передается на ЭБУ, где постоянно происходит отслеживание температуры антифриза.

Датчик температуры на Лада Калина позволяет контроллеру осуществлять следующие действия.

Корректировать угол зажигания.
Подавать команду на формирование обогащенной топливной смеси.
Контролировать качество выхлопных газов (аналогичные данные отдает на ЭБУ и лямбда зонд).
Открывать большой контур охлаждения при критическом нагреве ДВС, включать мотор вентилятора охлаждения.

Замена датчика на Калине считается редким ремонтом, оба контролирующих элемента достаточно надежны. Если узел ломается, сигналы о состоянии охлаждающего контура на ЭБУ начинают передавать лямбда зонды, но поскольку отсутствует обратная связь, начинает страдать продуктивность холостого хода. При поломке датчика приборов водителю недоступна информация о состоянии контура.

Причины неисправности датчика

Индукционный датчик отличается простотой конструкции и высокой надежностью, то неисправности именно с ним случаются очень редко. Проблема чаще всего кроется в проводке, по которой подаются сигналы на блок управления.

Поскольку датчики с их проводкой располагаются непосредственно возле колес, то со временем возможен обрыв цепи или ее замыкание. Нередко сбои датчика происходят из-за окисления контактов.

За счет того, что ABS после включения зажигания на авто всегда проходит самодиагностику, при которой оценивается состояние все элементов системы, то выявить проблемы с датчиками достаточно просто, при их возникновении на приборной панели будет постоянно гореть сигнальная лампа.

Всего можно выделить 4 вида поведения системы при обнаружении неисправности:

Самодиагностика обнаруживает ошибку, и ABS отключается. Это может быть признаком появления ошибки в блоке управления, или же обрыва проводки, идущей от датчика;
Система проходит диагностику, при которой никаких проблем не обнаруживается, но после это происходит отключение АБС. Такой результат обычно дает возникновение проблем с проводкой, идущей на датчики (окисление, обрыв, замыкание и т. д.);
Самодиагностика обнаруживает ошибку, но система не отключается и продолжает работать. Это указывает обычно на обрыв проводки на одном из датчиков;
ABS не включается. Такое может происходить из-за обрыва проводки, а также от того, что импульсное кольцо повреждено, имеет сколы или надломы. Такой результат может давать и сильно изношенный подшипник ступицы, из-за чего в нем появился значительный люфт.

Поскольку нарушение работоспособности ABS зачастую происходит из-за проводки, то и выявить неисправность элемента достаточно просто и для этого понадобиться всего лишь наличие мультиметра.

Конечно, лучше проводить проверку при помощи осциллографа, поскольку такой прибор дает возможность визуально оценить амплитуду и частоту колебаний напряжения датчика, но имеется он далеко не у всех.

Далее разберемся, как проверить датчик ABS на разных авто, хотя в целом порядок действий одинаков, несмотря на то, что на разных моделях могут использоваться любые типы датчика.

Проверка сопротивления датчика

Прежде, чем приступать к процедуре тестирования, желательно узнать стандартную величину сопротивления датчиков АБС, установленных в вашем автомобиле. Эту информацию можно найти либо на сайте производителя, либо в Интернете. Алгоритм проверки сопротивления датчика довольно прост:

Вывешиваем колесо с помощью домкрата и снимаем его.
Находим датчик АБС и отсоединяем его разъем от проводки, ведущей к блоку управления.
Переводим мультиметр в режим измерения сопротивления.
Подсоединяем щупы к контактам разъема датчика и смотрим на показания прибора.
Если омметр показывает «0», это означает, что в катушке сенсора имеется обрыв. Такой датчик подлежит замене. Показания прибора, превышающие номинальное значение в 2÷3 раза также свидетельствуют о неисправности сенсора, а именно о том, что его катушка «подгорела» и сигналы, поступающие с него на блок управления, являются некорректными.

Совет! Обычно сопротивление пассивных индукционных датчиков находится в пределах 700÷2500 Ом. Если вам не удалось найти техническую информацию о конкретных сенсорах, установленных в автомобиле, то придется проверить сопротивление всех датчиков АБС. Их одновременный выход из строя маловероятен. Сравнив результаты всех произведенных измерений, можно будет сделать вывод о том, какой конкретно датчик «глючит» и заменить только его.

Проверить сопротивление всех датчиков можно, не снимая колес. Для этого:

Находим под капотом автомобиля блок управления АБС.
Отсоединяем от него разъем, в котором зафиксированы провода от датчиков и остальных устройств, входящих в антиблокировочную систему тормозов.
Далее подключаем щупы мультиметра к соответствующим контактам (к которым непосредственно подсоединены сенсоры) и последовательно проверяем сопротивление всех датчиков. Распиновку разъема можно найти в инструкции по эксплуатации или на сайте производителя.

На заметку! Такой способ проверки позволяет определить не только сопротивление катушки сенсора, но и исправность проводки от самого датчика до блока управления.

Принцип работы датчика ABS

Любое диагностическое мероприятие не будет результативным, если у водителя нет представления о принципах работы исследуемого узла или элемента системы. Поэтому, перед этапом, предусматривающим оперативное вмешательство в работу данного устройства, прежде всего, следует изучить принцип его работы.

Что же представляет из себя датчик АБС?

Начнём с того, что это нехитрое устройство можно обнаружить на каждой из 4 ступиц автомобиля. В его герметичном пластиковом корпусе располагается соленоид.

Другим важным элементом датчика служит так называемое импульсное кольцо. Внутренняя сторона кольца выполнена в виде зубчатой нарезки. Оно монтируется с тыльной стороны тормозного диска и вращается вместе с колесом автомобиля. На конце сердечника соленоида располагается датчик.

Принципиальные особенности работы указанной системы основаны на считывании электрического сигнала, поступающего от дросселя непосредственно к считывающему устройству управляющего блока. Итак, как только колесу передаётся определённый крутящий момент, внутри электромагнита начинает возникать магнитное поле, значение которого возрастает пропорционально увеличению скорости вращения импульсного кольца.

Как только вращение колеса достигнет минимального кол-ва оборотов, импульсный сигнал от представленного датчика начинает поступать в процессорное устройство. Импульсный характер сигнала возникает благодаря зубчатому венцу импульсного кольца.

От частоты сигнала, регистрируемого в приёмном устройстве зависит последующая работа гидроблока системы АБС. Исполнительными элементами гидравлического распределителя тормозных усилий являются соленоиды, гидравлический насос и клапанные механизмы.

В зависимости от интенсивности поступающего в гидроблок сигнала, в работу вступают клапанные механизмы, управляемые соленоидами. В том случае, когда возникает блокировка колеса, гидроблок, учитывая соответствующий сигнал снижает давление в данном тормозном контуре.

В данный момент в работу вступает гидравлический насос, который перекачивает тормозную жидкость обратно в бачок ГТЦ через открытый перепускной клапан. Как только водитель снижает усилие на педаль, перепускной клапан закрывается, а насос в свою очередь перестаёт работать.

В этот момент открывается основной клапан, и давление в данном тормозном контуре нормализуется.

Представленная модификация периферийного элемента АБС является наиболее распространённой и применяется на большинстве отечественных и зарубежных автомобилях.

В силу относительной простоты данной конструкции, элементы системы отличаются высокой стойкостью к механическому износу и хорошими эксплуатационными показателями.

Если деталь и выходить из строя, то стоит она не так дорого, чтобы проводить манипуляции описанные ниже. Проще купить и заменить датчик на новый.

Признаки проблем с автоматом

Конечно, для точного диагностирования проблем с автоматической трансмиссией вам придется обратиться в профессиональный сервис. Однако, существуют видимые признаки неисправности АКПП или сбоев в работе конструкции. Рассмотрим некоторые звоночки и очевидные неисправности:

АКПП не переключает скорости. Это безусловно заметная проблема с коробкой. В данном случае скорость может вовсе не включаться и сохранять нейтралку. Но чаще всего автомобиль переключается на первую передачу в положении D. В большинстве случаев сопровождается характерными звуками и троением машины;
пробуксовка АКПП. Если трансмиссия пробуксовывает, это сразу бросается в глаза: авто тяжело набирает скорость при повышении оборотов, издает характерный звук на сбросе передачи. Если заметили подобное – обращайтесь в сервис;
при неисправностях в работе гидроблока автомобиль начинает двигаться характерными отрывистыми толчками;
перегрев трансмиссии, малое количество специальной жидкости в коробке, несущественное давление внутренней смазки – это прямые признаки сбоя. Однако доступны они на машинах с соответствующими датчиками или приборами.

Стоит сказать, что вообще любой неприятный и нехарактерный звук – повод обратится к мастеру. Это также относится к всевозможным нарушениям хода машины. Благо, сегодня первоначальный беглый осмотр авто стоит не так дорого.

Что еще может вызвать свет BMW/DSC?

Если вы заменили датчик скорости колеса BMW, но у вас все еще есть код неисправности датчика скорости колеса ABS, проверьте следующее.

Проверьте провода. Проверьте провод датчика скорости ABS в колесной нише. При повреждении изоляции провода могут быть случайно защемлены или обнажены. Визуально проверьте провод от разъема к модулю ABS.
Неисправный насос/модуль ABS . Неисправный модуль ABS также может быть причиной появления датчика ABS. Модуль легко заменить, но сама часть довольно дорогая. Более дешевое решение состоит в том, чтобы удалить существующий модуль ABS и отправить его на ремонт в компанию, которая предлагает датчик скорости вращения колеса BMW ABS.
Датчики . Боковые датчики скорости рыскания также могут вызвать отказ ABS/DSC.
Земля : плохое заземление для модуля ABS
Кластер : неисправный приборный щиток
Предохранители/реле . Проверьте реле ABS и предохранитель.
Выключатель стоп-сигнала: установлен над педалью тормоза или в главном тормозном цилиндре.
Подшипник колеса . Сломанный зуб на колесном подшипнике может привести к включению подсветки BMW Brake ABS DSC.
SAS . Датчик угла поворота рулевого колеса неисправен или нуждается в калибровке.

Типы датчиков АБС

На современных автомобилях наиболее часто встречаются три вида датчиков АБС, это:

пассивный тип – его основой является индукционная катушка;
магниторезонансный – действует на основе изменения сопротивления материалов под воздействием магнитного поля;
активный – работает на принципах эффекта Холла.

Пассивные датчики начинают работать с началом движения и считывают информацию с зубчатого импульсного кольца. Проходящий мимо устройства металлический зубец провоцирует генерацию импульса тока в нем, который передается на ЭБУ. Датчики включаются в работу при скорости движения от 5 км/ч. Загрязнения не оказывают на их работу никакого влияния.

Активные датчики состоят из компонентов электроники и постоянного магнита расположенного на ступице. При прохождении магнита мимо устройства в нем образуется разность потенциалов, которая генерируется в сигнал управления микросхемой. После данные считываются электронным блоком управления. Такие датчики АБС встречаются крайне редко и ремонту не подлежат.

Пассивный тип датчиков АБС

Конструкционно простое и надежное устройство с большими сроками службы. Не требует дополнительно питания. Он состоит из индукционной катушки внутри которой размещен магнит с металлическим сердечником.

При движении авто металлические зубцы ротора проходят через магнитное поле сердечника, тем самым изменяя его и образуя переменные ток в обмотке. Чем выше скорость движения транспорта тем больше частота и амплитуда тока. Исходя из получаемых данных ЭБУ дает команды магнитным клапанам. К преимуществам датчиков такого типа можно отнести не высокую стоимость и простоту замены.

Недостатки пассивного датчика АБС:

сравнительно большой размер;
невысокая точность данных;
не включается в работу при скорости до 5 км/ч;
срабатывает при минимальных вращениях колеса.

Магниторезонансный датчик АБС

В основе их работы лежит возможность изменять электрическое сопротивление ферромагнитного материала под воздействием постоянного магнитного поля. Участок датчика отвечающий за контроль изменений изготовлен из двух либо четырех слоев железоникелевых пластин с размещенными на них проводниками. Другая часть установлена в интегральную схему и считывает изменения сопротивления образуя контрольный сигнал.

Ротор при такой конструкции изготовлен из пластикового кольца с магнитными участками и жестко закреплено на ступице колеса. При движении машины магнитные участки ротора воздействуют на магнитное поле пластин чувствительного элемента, что регистрирует схема. Образуется и передается на блок управления импульсный сигнал.

На основе эффекта Холла

В основе его работы используется эффект Холла. На разных концах плоского проводника, размещенном в магнитном поле, образуется поперечная разность потенциалов.

В датчиках такой проводник – это квадратная металлическая пластина размещенная в микросхеме, включающая в себя интегральную схему Холла и контролирующая электронную схему. Датчик АБС размещается напротив импульсного ротора. Ротор может быть выполнен полностью из металла с зубцами или в виде пластикового кольца с магнитными участками, и жестко закреплен на ступице колеса.

В такой схеме постоянно образуются сигнальные всплески с определенной частотой. В спокойном состоянии частота минимальная. При движении металлические зубцы либо магнитные участки проходят через магнитное поле и вызывает изменение тока в датчике, что отслеживается и фиксируется схемой. Исходя из этих данных формируется и передается сигнал на ЭБУ.

Ремонт и очистка

Самым простым способом отремонтировать датчик является его чистка. Для чистки используют спирт или другую аналогичную жидкость по типу очистителя. Но если это не помогает, то поможет замена термистора. Неправильные параметры t легко исправляются через замену. Лучше купить точно такой же термистор, либо схожий по своим параметрам, а затем заменить его. Данный метод сэкономит время, новый термистор обойдется в 100 руб.

Если водитель планирует купить датчик, то ему нужно правильно его выбрать. Он должен быть совместим с автомобилем. У официалов деталь стоит до 5000 руб. Прежде чем произвести ремонт, необходимо учесть некоторые моменты.

1. Если неполадки скрываются в электрической сети, то система сохраняет ошибки. От того, какая ошибка появилась, можно выяснить причину, что существенно сократит время на проведение полного диагностического цикла.

2. Понять, что датчик работает правильно, водитель может с помощью осциллографа. Измерение проводится с прогревом мотора. Если происходит плавное снижение напряжения с увеличением температуры, значит, элемент исправен.

Элемент не терпит образования коррозии. Чтобы избежать неисправностей, нужно регулярно очищать контакты от скопившегося нагара. Если эксплуатировать приборы правильно, то они не будут доставлять проблем.

Что еще может вызвать свет BMW/DSC?

Проверьте провода. Проверьте провод датчика скорости ABS в колесной нише. При повреждении изоляции провода могут быть случайно защемлены или обнажены. Визуально проверьте провод от разъема к модулю ABS.
Неисправный насос/модуль ABS . Неисправный модуль ABS также может быть причиной появления датчика ABS. Модуль легко заменить, но сама часть довольно дорогая. Более дешевое решение состоит в том, чтобы удалить существующий модуль ABS и отправить его на ремонт в компанию, которая предлагает датчик скорости вращения колеса BMW ABS.
Датчики . Боковые датчики скорости рыскания также могут вызвать отказ ABS/DSC.
Земля : плохое заземление для модуля ABS
Кластер : неисправный приборный щиток
Предохранители/реле . Проверьте реле ABS и предохранитель.
Выключатель стоп-сигнала: установлен над педалью тормоза или в главном тормозном цилиндре.
Подшипник колеса . Сломанный зуб на колесном подшипнике может привести к включению подсветки BMW Brake ABS DSC.
SAS . Датчик угла поворота рулевого колеса неисправен или нуждается в калибровке.

Особенности датчиков

Существует несколько значительных отличий между пассивными и активными видами. Пассивными они называются потому, что для их срабатывания не требуется подача напряжения, такой датчик сам вырабатывает электрические импульсы, на который и реагирует электронный блок. Активные же элементы требуют подачи напряжения на них.

Пассивные элементы очень просты в конструкции и являются очень надежными. Поэтому они и распространенные, несмотря на свой недостаток.

В активных типах датчиков к конструкции используются микросхемы, что усложняет элемент и делает его более уязвимым. Но они являются высокоточными, и выполняют свою работу даже на малых скоростях движения.

Поскольку все типы датчиков работаю от воздействия магнитного поля, то одного его в конструкции недостаточно, необходим еще элемент, на который бы он реагировал.

В индукционном (пассивном) типе используется импульсное зубчатое кольцо из ферромагнитного сплава, закрепленное на ступице или валу привода, а также поворотной цапфе. Раньше оно могло крепиться также на конических шестернях главной передачи.

В активных же видах применяется магнитное импульсное кольцо. В случае с магниторезистивным датчиком, то это кольцо поделено на чередующиеся сектора с постоянными магнитами разной полярности.

А вот в датчика Холла используется обычное магнитное кольцо, без каких-либо секторов, интегрированное в ступичный подшипник.

Для чего нужен датчик ABS?

Выше указано, что блок АБС, в народе именующийся «мозгами» тормозной системы, осуществляет контроль скорости вращения колес, поэтому без датчиков в устройстве этой системы не обошлось.

Они являются «органами чувств» этой системы и на основе их показаний выполняется функционирование АБС.

В первой антиблокировочной системе использовался всего один датчик, который устанавливался в мосту заднеприводных авто.

Но по мере совершенствования ABS, количество их возросло, в современных авто используется уже 4 датчика. Это позволяет системе отслеживать скорость вращения каждого колеса по отдельности.

Диагностика датчика ABS своими руками

Самая сложная в проверке и дорогая часть ABS – контрольный блок. Однако и проблем с ней возникает реже. Предохранительное реле защищает его от скачков, значительных спадов и перепадов напряжения тока от аккумулятора.

А вот датчики колес – наиболее уязвимое звено ABS. Это связано с их местонахождением. Они установлены возле подвижных элементов (полуоси и ступицы), подвергаются воздействию с их стороны. Провокаторами возникновения неисправностей в них, вплоть до полного выхода из строя, становятся, легко проникающая, грязь и расширяющийся люфт в подшипниках.

Нужно запастись мультиметром, тестером, пайкой.

Осмотр проводят поэтапно, переходя от простого к более сложному.

Демонтаж датчика
Чистка от загрязнений. Используют керосин или «белый» спирт

Особое внимание надо обращать на зубцы ступицы колеса, с которых прибор считывает обороты. Они быстро забиваются грязью, что искажает данные датчика, как следствие, ступору ABS

Прочистить и сам датчик.
Замерить сопротивление детали и сравнить с, заложенным производителем, нормативом. Его найдите в справочнике или узнайте у продавца.
Нужно замерить напряжение при вращающемся колесе. Приподнимите автомобиль на домкрате, освободите колесо для свободной раскрутки. Подсоединить мультиметр, вращая колесо, снять показания изменения напряжения. Сравнить с данными справочника.
Переходите к подшипникам. Прокрутить его несколько раз. Проверить легкость скольжения, определить исправность сенсора мультиметром. Все тщательно очистить.
Теперь надо посмотреть реле, если до этого этапа поломок не выявлено. На нем имеется пластиковая крышка, а под ней установлен предохранитель. Его то, в первую очередь, нужно проверить и заменить.

Для проверки реле надо:

Разъединить его с разъемом блока;
Мультиметром подсоединяетесь к первому и второму контакту разъема (всего в разъеме 25 пронумерованных контактов);
Включить зажигание. Измеритель должен выдать 20В электрического тока бортовой сети;
Если напряжение отсутствует, проверить целостность соединения контакта №2 с «массой» кузова, минусовым щупом. При условии, что предохранитель цел;
Само реле отсоединить и подключить его пины №5 и №6 непосредственно к аккумулятору. Исправная деталь начнет щелкать.

Тестирование сканером. Колесный датчик ABS относится к индукционному виду — снабжен намагниченным сердечком, в обмотке. Магнитное поле, возникающее на сердечке при прохождении тока в катушке, образует поток. Он прерывается зубьями вращающегося ротора, создавая электромагнитные импульсы. Амплитуда импульсного колебания напряжения и есть уровень сигнала датчика в блок. Замер производится сканером. Сопротивление в исправной детали равно 750 – 1200Ом. Стремящееся к бесконечности сопротивление свидетельствует об обрыве. Нулевое его показание – замыкание. Таким способом «прозвонить» все провода датчика.

Кстати, тестер переведите в состояние «диод», так как в схему датчика включены защитные диоды. Простой замер может не выявить искажения.

— на изоляции – более 20Ом

— передняя ножка – 7 – 25Ом

— задняя ножка – 6 – 24Ом

Выявленная поломка датчика, означает только одно – его надо заменить. Ремонту он не подлежит.

Принцип работы сенсора вращения колеса

Такое устройство, как датчик АБС, не может иметь примитивную единую конструкцию. Существует как минимум четыре вида исполнения:

Пассивные датчики применяются на недорогих автомобилях, на которых установлена только система АБС.
Катушка с магнитным сердечником создает постоянное магнитное поле. Когда мимо сердечника проходит металлический предмет, поле меняется, и вырабатывается электроток. В качестве металлического предмета выступают зубья колеса. Преимущество такого датчика — низкая стоимость и высокая надежность. Кроме того, на работоспособность не влияют внешние магнитные поля. Питание не требуется, корпус прочный, не подвержен механическому воздействию. Замена такого датчика АБС может не потребоваться в течение всего срока эксплуатации автомобиля.
Как работает простейший датчик на эффекте Холла? Постоянный магнит формирует магнитное поле, проходящее через датчик Холла (на схеме — ИС Холла).
В момент прохождения мимо его зубца шестерни, вырабатывается электрический импульс. Он регистрируется модулем управления АБС. Такие датчики относительно надежны, но могут выйти из строя по причине наличия электросхемы. Характеризуются высокой точностью, работают практически в любом диапазоне скоростей.
Как устроен датчик с магнитным кодирующим устройством? Принцип работы основан на изменении сопротивления датчика при прохождении через него переменного магнитного поля.
Обеспечивается высокая точность, датчик компактный, может находиться в любом узле ступицы колеса. Устанавливается в автомобилях, в которых помимо антиблокировочной системы, применяется противозаносная и помощи спуска с горы.
Анизотропные магниторезистивные датчики относятся к комбинированным устройствам, и сочетают в себе сразу две технологии. Датчики Холла и резистивные сенсоры дублируют и дополняют друг друга.
При этом обеспечивается высокая точность и надежность срабатывания. Ремонт такого датчика невозможен, по причине высокой сложности исполнения. Стоимость также большая: на безопасность приходится платить.

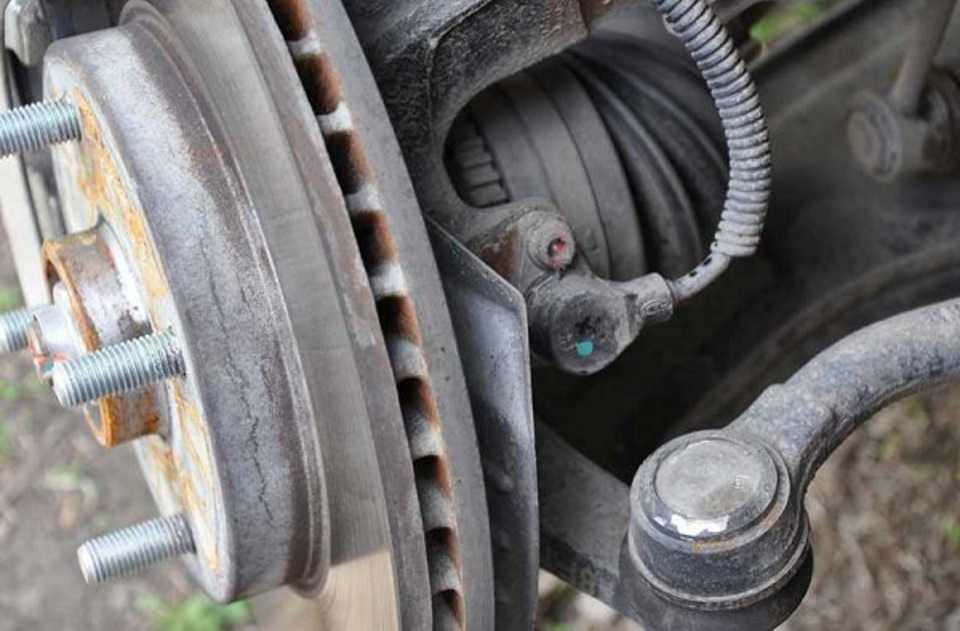

Несмотря на различие в конструкции, у всех моделей есть общая черта: они располагаются в ступицах колес. Проверка датчика начинается с поиска места установки. Найти его нетрудно: к ступице идет всего один провод: он подключен к разъему искомого устройства.
