Подключение доводчика стеклоподъемников к сигнализации. делаем все правильно

Подключение электропроводки

1. На первом этапе необходимо замерить расстояние между мотором стеклоподъемника и кнопками на передней панели. При помощи обычной проволоки с петлей на конце протягивается проводка в стойку и под панель.

1. Провода ЭСП могут подключаться напрямую к прикуривателю, что является самым простым и эффективным способом подключения. Опытные автолюбители выбирают технически сложный способ подключения, а именно непосредственно к аккумулятору, так как это гарантирует более стабильную работу.
2. После завершения работы, необходимо прикрепить дверную обшивку, закрывая декоративными заглушками образовавшиеся дыры. Установленный механизм обязательно подлежит проверке – необходимо убрать и закрыть все необходимые детали, проверить крепления и контакты.

Электро схема стеклоподъемников Лада Приора

Поиск проблемы следует начинать с проверки правильности работы замка блокировки дверей, внутри которых перестал работать подъемник. Если замок также отказался работать, необходимо проверить, есть ли минус или питание от модуля управления стеклопакетом, разъем Х1, вывод 4 и (или) 6, в зависимости от неисправности борта. Подсоедините контрольную лампу с корпусом автомобиля, одновременно нажав любую кнопку на электростеклоподъемнике. Повторите операцию снова, но уже с плюсовым проводом. Удостоверьтесь в правильной работе выводов 1, 13, 5 и 11. Если во всех случаях контрольная лампа будет гореть, значит, проблем в работе блока управления нет. Скорее всего, имеет место проблема в электроприводе, либо излом в проводке. После снятия обшивки подключите контрольную рампу между двумя проводами, которые идут к электроприводу. Если во время включения кнопки подъема/опускания лампа начнет светиться, это значит, что проблемы в электроприводе. В противном случае вы имеете дело с изломом провода.

По сравнению с пассажирскими стеклоподъемниками, водительский использует немного другую схему. Это связано с тем, что водитель может управлять сразу всеми модулями в салоне. Не применяя диагностическое оборудование, водитель может проверить замыкание или целостность на массу провода, который подает сигнал, а также питание на модуле дверей водителя.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Насколько надежно устройство?

Опытные мастера прекрасно знают одну истину: чем устройство проще, тем оно надежней. Это утверждение вполне применимо и к моторчику, ответственному за подъем-опускание дверных стекол на автомашине. Дефицита в этих агрегатах нет, и потому многие водители не утруждают себя , если вдруг подъем стекла замедляется или вообще перестает работать. Просто приобретается новый привод и устанавливается на место старого. Тем не менее достаточно всего лишь произвести чистку агрегата, и он вновь готов к пользованию.

Некоторые производители по каким-то причинам стали применять в редукторах шестерню из пластмассы. Это сильно влияет на надежность агрегата и вызывает раздражение у автовладельцев по причине частого выхода из строя. Обломанные зубья образуют пробел, из-за которого образуется «проскальзывание», приводящее к тому, что движение стекла застывает в той точке, где оно было остановлено.

Щетки электромоторов тоже постоянно истираются. Ротор питается током через две небольшие «штучки» в виде двух тоненьких пластинок с медными или ферритовыми накладками. Их называют щетками. В результате силы трения, а также разрядов тока, которые в местах соединения вызывают искру, происходит истирание контактов, из-за чего они уже не так плотно прижимаются к якорю.

Иногда причиной становится простая пыль, попадающая под контакт и не дающая току поступать на обмотку. Как понимаете, в этом случае требуется простая очистка. А в предыдущем примере необходима замена щеток. Правда, дать точный ответ, имеются ли отдельные детали двигателя стеклопривода в продаже, довольно сложно. В общем-то к поломкам самого моторчика отнести больше нечего. Остальные причины, по которым могут быть неполадки, связанные с боковыми стеклами, связаны с электрической цепью, реле, предохранители, контакты выключателей и на механику, когда повреждения связаны непосредственно с кронштейном, передающим момент усилия от редуктора на само стекло.

История появления электростеклоподъемника

Первый механический стеклоподъемник был разработан инженерами немецкой компании Brose в 1926-м году (зарегистрирован патент, но на автомобили устройство стали устанавливать спустя два года). Клиентами этой фирмы были многие автопроизводители (более 80). Бренд до сих пор занимается изготовлением разных компонентов для автокресел, дверей и кузовов.

Первый автоматический вариант стеклоподъемников, который имел электрический привод, появился в 1940-м году. Такая система была установлена в американских моделях Packard 180. Принцип работы механизма основывался на электрогидравлике. Конечно, конструкция первой разработки была габаритной и не каждая дверь позволяла установить систему. Немного позже в качестве опции автоматический подъёмный механизм стал предлагать автобренд Ford.

Премиальные лимузины и 7-местные седаны Lincoln, выпускаемые, начиная с 1941-го года, тоже оснащались данной системой. Cadillac – очередная компания, которая предлагала покупателям своих автомобилей подъёмник стекла в каждую дверь. Немного позже эта конструкция стала встречаться в кабриолетах. В этом случае работа механизма была синхронизирована с приводом крыши. Когда происходило опускание верха, автоматически прятались и стекла в двери.

Изначально в кабриолетах устанавливался привод, работающий от вакуумного усилителя. Чуть позже его заменили на более эффективный аналог, работающий от гидравлической помпы. Параллельно с усовершенствованием существующей системы инженеры разных компаний разрабатывали и другие модификации механизмов, обеспечивающих подъём или опускание стекла в дверях.

В 1956-м году появился Lincoln Continental MkII. В этом автомобиле были установлены стеклоподъемники, в качестве привода которых использовался электродвигатель. Ту систему разработали инженеры автобренда Ford при сотрудничестве со специалистами компании Brose. Электрический тип подъемников для стекол зарекомендовал себя, как самый простой и надежный вариант для легковых автомобилей, поэтому в современном автомобиле используется именно эта модификация.

Полезные советы

Итак, сняв резиновые заглушки в отверстиях для кабельных выводов, может потребоваться завести протяжку (вставляется в канал стойки). Далее нужно закрепить регулировочную пластину, которая предварительно вставляется в наклонный паз. Для такой задачи используются болты М6

Крепится пластина к кронштейну стекла, что требует соблюдения осторожности во время выполнения работ

Теперь в верхнее отверстие вставляет механизм стеклоподъемника (в сложенном виде). Обычно он фиксируется гайками М6 и стопорными шайбами. В отверстие посередине ставится винт. Во время затяжки все гайки должны быть полностью закручены , так как при движении автомобиля крепления могут ослабнуть.

Затем нужно протянуть кабель через отверстие в двери и стойке

При этом важно тянуть кабель так, чтобы в двери провода не контактировали с движущимися частями стеклоподъемника. Для этого реализуют надежное крепление, используя изоленту, скотч, стяжки-хомуты и т.д

После подключения контактов к переключателю, для проверки следует подать питание от АКБ, включить габаритные огни. Если все в норме, будет гореть подсветка переключателя стеклоподъемника. Если это не так, тогда местами меняются гнезда на контактах и на переключателях.

Если работа стеклоподъемника вызывает нарекания, можно исправить ситуацию путем регулировки стеклоподъемника. Например, когда если стекло выходит из направляющих пазов, необходимо ослабить гайки крепления регулировочной пластины (короткую направляющую фиксируют в верхнем отверстии). Если же стекло смещается с усилием, ослабив гайку, короткую направляющую фиксируют в нижнем отверстии.

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Установка электрического привода

К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.

Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.

Электростеклоподъемники на ваз 2109

В наши дни стеклоподъемниками, управляемыми при помощи электрического привода никого не удивишь, а между тем, до сих пор, даже новые ваз 2109 «Самара» некоторых модификаций, далеко не всегда комплектуются этим полезным устройством. Такое положение дел не может не огорчать владельцев таких автомобилей и в этом случае исправить ситуацию можно установкой стеклоподъемников с электроприводом собственными силами.

Необходимо отметить, что на прилавках магазинов можно встретить довольно много вариантов подобных устройств, причем, как правило, предназначенные для установки на конкретные модели автомобилей (существуют варианты, разработанные специально под «Самару»). Различаются стеклоподъемники и по своей конструкции. Так, среди общего разнообразия электростеклоподъемников (ЭСП), можно выделить три основных типа, каждый из которых обладает своими достоинствами и недостатками:

• С тросиковым управлением – самые дешевые, однако, при этом, неторопливые и довольно слабые, что создает определенные проблемы в морозную погоду;
• Реечные – также слабоваты и по отзывам опытных автомобилистов очень критичны к наличию смазки;
• Шарнирно-рычажные – обладают достаточной мощностью, быстродействием и низким шумом при работе.

Как видно из вышесказанного, наиболее оптимальным является крайний вариант и установка стеклоподъемника с электроприводом именно такого типа и будет рассмотрена ниже.

Следует отметить, что установка ЭСП своими руками не представляет особой сложности и выполнять ее рекомендуется в следующей последовательности ( представлено на примере одной двери):

-Прежде всего, как и при других работах связанных с вмешательством в электрооборудование автомобиля следует отключить отрицательную клемму аккумулятора;

-Далее выполняются все необходимые демонтажные работы, которые включают в себя снятие кармана двери, ручки двери с розеткой и, конечно же, ручки стеклоподъемника, как такового, вместе с декоративной накладкой. После выполнения данных операций появляется возможность снять обшивку двери (придется преодолеть сопротивление пистонов);

-Для снятия механического стеклоподъемника нам понадобиться ключи с головкой на «10» и на «8», при помощи которых отворачиваются винты крепления обоймы стекла, а также четыре гайки крепления самого механизма стеклоподъемника. Стеклоподъемник вынимают через технологическое отверстие в плоскости двери, при этом, если установочные шпильки мешают их можно отжать отверткой;

-Устанавливая механизм электроподъемника необходимо проследить за тем, чтобы он предварительно находился в сложенном положении и чтобы добиться этого можно подать напряжение на моторедуктор от аккумуляторной батареи. Крепежные шпильки вставляются в соответствующие отверстия и закрепляются гайками на «10». Для того чтобы отверстия направляющих совместились с отверстиями на обойме стекла на электродвигатель стеклоподъемника вновь принудительно подаем напряжение. Полностью закрепив механизм электроподъемника наносим смазку на все трущиеся части.

По окончании операций по чисто механической сборке приступают к электрическим подключениям. Для поиска мест для установки кнопок управления голову особо ломать не приходиться — на ваз 2109 они уже предусмотрены и до поры закрыты заглушками (находятся справа от прикуривателя). Несмотря на наличие специальных технологических отверстий, самое трудоемкое это проложить провода от двери к стойке и далее протянуть их на приборную панель. Для облегчения этой процедуры можно воспользоваться куском достаточно жесткой проволоки. Провода необходимо уложить таким образом, чтобы они не касались различных подвижных деталей и, в частности, элементов самого ЭСП. Во избежание возможных неприятностей сечение проводов подключения ЭСП должно быть не менее 1 кв. мм. Как уже понятно из вышесказанного общее питание стеклоподъемника проще всего взять от прикуривателя. Для облегчения работы ниже приведена типовая схема подключения электростеклоподъемников на ваз:

По окончании работ остается вновь подключить аккумуляторную батарею и проверить ЭСП в действии – стекла должны перемещаться плавно, без заметных рывков. Если с первого раза не включилась подсветка кнопок управления ЭСП, необходимо поменять местами провода подходящие к клавишным контактам 2 и 3.

Каким стеклоподъемникам отдать предпочтение?

При выборе механизма необходимо оценить свои финансовые возможности и потребности. Можно порекомендовать установить передний правый и левый механизмы рычажного типа. Именно эти окна эксплуатируются больше всего, поэтому и устройство лучше ставить самое надежное. А задние стеклоподъемники можно поставить попроще и дешевле.

Также, для комфорта стоит отдать предпочтение импульсному типу. А если вы установите на них дополнительную систему, позволяющую автоматически закрывать окна при активации сигнализации, безопасность машины вырастет в разы. И выбирайте модель, позволяющие опускать стеклоподъемники без зажигания двигателя (автор видео — канал Стеклоподъем.РФ).

Установка доводчиков стеклоподъемников

С учетом того, что питается механизм от бортовой сети, требуется подведение следующих проводов: “масса” и “плюс”. Инструкция к устройству содержит схему, в соответствии с ней определяются провода, переносящие напряжение на электромотор, и производится врезка проводки от модуля.

Отдельные выходы предусматриваются для разных дверей, их можно отличить по расцветке. Необходимо разрезать в желаемом месте провод, протянутый к электромотору от клавиши, и присоединить модульную проводку к обоим концам. Так осуществляется подключение доводчика стеклоподъемников.

Особое значение имеет правильный подбор проводов, так как всего их два с каждой стороны: через один производится опускание стекла, через другой — его поднятие. Ошибка при выборе приведет к автоматическому открыванию при постановке на сигнализацию.

Затем требуется подсоединить провод, через который будет идти сигнал от охранной системы. При этом после включения сигнализации импульс должен дойти до устройства за несколько секунд.

Импульс может быть отрицательным или положительным в зависимости от типа системы. Потому это необходимо узнать заблаговременно, чтобы избежать сложностей при монтаже.

Доводчик стеклоподъемников на 4 стекла имеет универсальную конструкцию, в которой присутствует два выхода под импульсы.

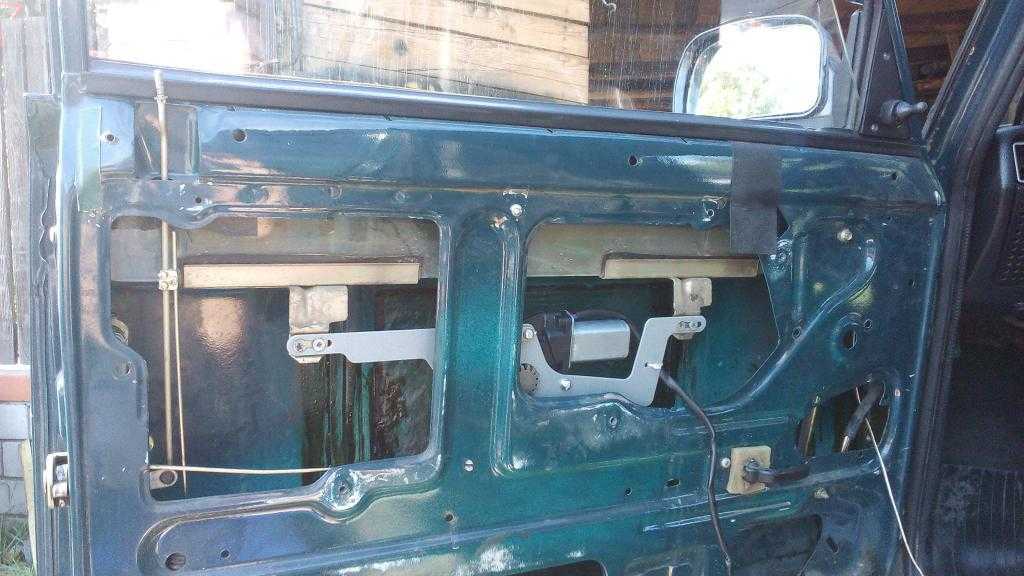

Установка электрических стеклоподъемников своими руками

Вопросом самостоятельной установки задаются, как правило, владельцы отечественных автомобилей. В интернете есть немало пособий, как установить электрические стеклоподъемники на ВАЗ-2107, ВАЗ-2110, ВАЗ-2114 и другие модели.

В магазинах продаются стеклоподъемники для конкретных автомобилей, например, ВАЗ-2110 или ВАЗ-2114, либо универсальные, которые можно установить практически в любую машину (например, ВАЗ-2107). Отличие между ними в том, что для того, чтобы установить специализированный механизм, необходимо полностью демонтировать старый механический, а универсальный объединяется с имеющимся.

Поскольку для ВАЗ-2107 нет специальных стеклоподъемников, единственный способ автоматизировать процесс открывания и закрывания окон – поставить универсальные электрические стеклоподъемники. Для этого демонтируются ручки-«весла», внутри каждой двери устанавливается электромотор, который посредством шестерен приводит в действие родной механический стеклоподъемник.

https://youtube.com/watch?v=a1Yto0Eqprw

Мне нравится2Не нравится1

Электрические приводы

Намного продвинутей оказываются приводы с электромоторами. Но они на «классические» автомобили ВАЗ устанавливались исключительно автовладельцами – на заводе такая опция не была предусмотрена. Главное (по мнению тех, кто производил эти машины на протяжении почти 30 лет) – это колеса на железном кузове и какой-нибудь мотор, лишь бы в движение приводил эту всю конструкцию.

Если присмотреться внимательнее, то будет видно, что комфортом конструкторы не озадачивали себя, думали только о том, как сэкономить на производстве. И в автомобильной схеме подключение стеклоподъемников не было предусмотрено. Поэтому всю проводку приходится монтировать самостоятельно.

Но многие автовладельцы взяли на себя обязанность завода и занялись установкой электростеклоподъемников самостоятельно. Чаще всего выбор падает на шарнирно-рычажные механизмы, у которой можно выделить несколько преимуществ:

1. Достаточно низкая стоимость комплекта.
2. Электрические стеклоподъемники просты в монтаже.
3. Не нужно искать комплектующие – все, что необходимо для установки, уже имеется в наличии, в том числе провода и кнопки.
4. Устройства имеют высокую надежность, быстро работают и не издают шума (последнее преимущество более актуально для современной Весты, нежели для «семерки»).

Разновидности стеклоподъемных механизмов

В 2028 году стеклоподъемнику исполнится 100 лет. Привычная сейчас система опускания стекол в автомобиле когда-то произвела фурор среди автовладельцев.

Разновидности стеклоподъемных механизмов

Создававшаяся ради комфорта разработка оказалась полезной и с точки зрения безопасности во время движения.

По типу управления

Первые механизмы, разработанные немецкими инженерами, управлялись вручную. Прототипы автоматических стеклоподъемников, впервые установленные на автомобили в начале 40-х годов, работали за счет гидравлики, а не электричества.

Ручной

Механические подъемники приводились в действие рычагом на внутренней стороне двери, который крутили в нужном направлении, чтобы открыть или закрыть окно. Они получили название «мясорубка» или «весло» за схожесть действий с одноименными предметами.

Автомобили, оснащенные ручным стеклоподъемником, встречаются очень часто (отечественные машины, «Гранты», « Приоры»).

Некоторые водители видят преимущество такого управления в его автономности, независимости от электрической системы и простоте ремонта.

Автоматический

Электроника, приходящая на смену ручному управлению, затронула и системы автомобиля. Нажатие кнопки передает импульс на блок привода, состоящий из электромотора, зубчатой и червячной передачи, который передает усилие подъемному механизму.

Автоматический стеклоподъемник

Автоматический стеклоподъемник удобнее ручного и не отвлекает водителя в дороге.

По типам подъемного механизма

Для всех конструкций механизм, поднимающий и опускающий стекло, находится в корпусе двери. Боковыми направляющими для стекла являются желобки на внутренней стороне дверной рамки. В нижней части двери установлены рельсы, по которым с помощью ползунков движется стекло. Верхнее ограничение обеспечивает уплотнитель окна, нижнее — резиновый амортизатор.

По конструкции стеклоподъемники классифицируются на 3 типа. Каждый из них встречается в механизмах с любым типом привода.

Реечного типа

Механизм стеклоподъемников реечного типа состоит из пластины, к которой крепится стекло, и неподвижной зубчатой рейки, сцепленных шестерней.

Конструкция обеспечивает плавность и постоянство скорости, отличается простотой и надежностью, не допускающей перекосов стекла при перемещении.

К недостаткам относят потребность в периодической смазке металлических шестерней или быстрое изнашивание пластмассовых, а также большие габариты механизма.

Тросового

Конструкцию составляют установленные внутри двери ролики, на которые натягивается эластичный трос в виде кольца, намотанный на приводной барабан. При получении сигнала от блока управления барабан начинает вращаться. Нижняя часть стекла закреплена на пластине, с которой также соединен трос. Поступательное движение троса заставляет пластину подниматься или опускаться по направляющей трубе.

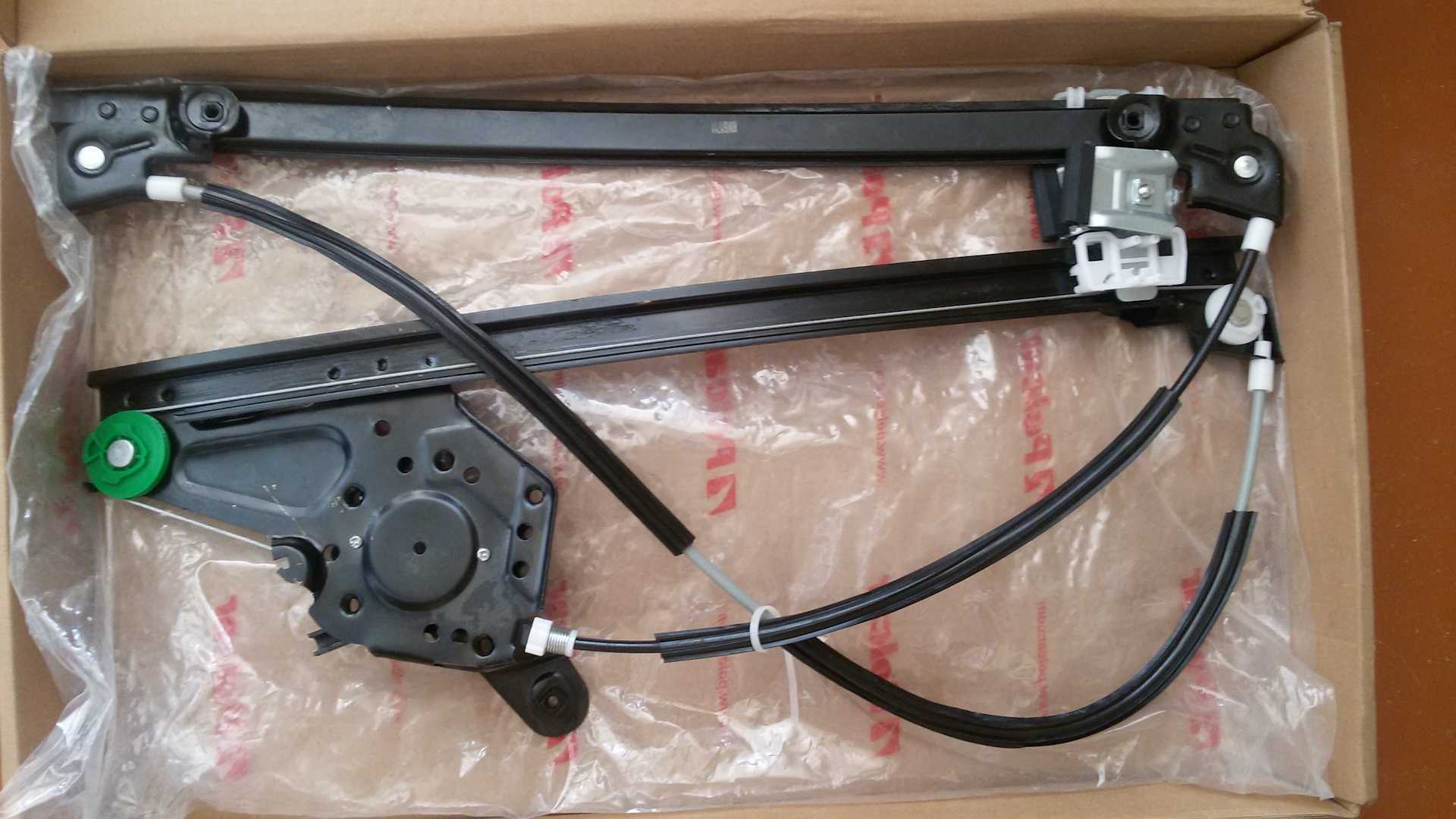

Тросовый стеклоподъемник

Для широких окон устанавливают подъемник с двумя направляющими тросами.

Механизм занимает мало места под обшивкой двери, но склонен к перетиранию и вытягиванию троса и износу пластиковых роликов.

Рычажного

В компактной и надежной конструкции пластину со стеклом перемещают рычаги, которые приводит в движение шестерня. Бывают механизмы с одним или двумя рычагами. Последние значительно уменьшают вероятность перекоса стекла, но общим недостатком этого типа является снижение скорости движения стекла при приближении к верхней точке подъема.

Демонтаж стандартного стеклоподъемника

В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Поэтому на первом этапе снимите обшивку со всех дверей, после чего приступайте к разборке механизмов. Открыв доступ к тросиковому механизму и крепежу стекла, можно приступать к демонтажу. Сначала выдвигаете стекло до упора вверх и закрепляете при помощи скотча.

После этого выкручиваете все болты креплений, которые имеются на стекольных каретках. Причем нужно их выкручивать как на механизме, так и на стекле. После этого из дверцы можно вытянуть весь механизм и приступать к монтажу электрического.

Распространенные проблемы и советы по подключению

Существует два типа основных проблем, с которыми можно столкнуться при установке ЭСП: механические и электрические. Проблема дефекта механизмов может быть в повреждении предохранителя, для этого необходимо заменить деталь.

Также поломка может находиться в блоке управления или реле, если её невозможно исправить прочисткой контактов, то стоит в таком случае поменять сам механизм.

Электрические проблемы, которые могут возникнуть:

• повреждение или обрыв проводки;
• повреждение электродвигателя;
• перегорание предохранителя или главного блока управления;
• окисление контактов на клавишах управления.

Механические проблемы зачастую кроются в поломке мотора, а именно в залипании и западании щеток. Чтобы определить эту проблему, стоит повернуть ключ зажигания и нажать кнопку ЭСП, при этом слегка постукивая по двери. Если после проделанных действий движения стекла будет вверх или вниз, это свидетельствует о поломке в моторе.

Для исправления поломки, необходимо снять кожух с моторчиком, и извлечь ротор. После, прочистить с помощью наждачной бумаги собранный в процессе работы стеклоподъемника нагар в системе.

Механизм может просто заедать и при этом издавать характерное рычание. При обнаружении такой проблемы необходимо заменить пластиковую шестерню в конструкции ЭСП.

На сегодняшний день практически каждый автомобиль оснащен электростеклоподъемниками, так как они имеют множество полезных функций, главной которой является обеспечение комфорта в автомобиле. Пассажиру или водителю достаточно одного нажатия кнопки, чтобы запустить в действие передвижение стекла. ЭСП являются технологическим продуктом развития автомобильной индустрии. Не удивительно, что они вытесняют механические аналоги.

голоса

Рейтинг статьи

Как определить неисправность

Чтобы определить неисправность, следуйте инструкции:

1. Подсоедините лампочку, размещенную под обшивкой дверной конструкции, с проводкой, идущей от электропривода. Если сломан последний, лампочка горит – значит, дело в проводе.
2. Если оставляет желать лучшего работа блока управления стеклоподъемниками, основная причина – соприкосновение провода с коробкой или другим проводом.

Владельцам Лада Приора приходится периодически сталкиваться с неисправностями стеклоподъемников (ЭСП). В некоторых случаях проблема кроется в какой-то мелочи, которую легко устранить своими руками, в другом случае, чтобы отремонтировать ЭСП придется обращаться в сервисный центр. Мы решили разобраться с основными причинами, почему не работает электростеклоподъемники.

Выбор стеклоподъемника

Перед тем как рассматривать подключение механизма стеклоподъемника, следует отметить, что существует несколько типов таких решений. При этом каждый вариант имеет как плюсы, так и минусы, о которых поговорим ниже. Также, установив механизм, требуется его правильное подключение.

Итак, электрический стеклоподъемник (ЭСП) может быть тросиковым, реечным и шарнироно-рычажного типа. На деле, тросиковый вариант самый дешевый, медленный и слабый, однако можно отдельно менять моторчик при выходе из строя. Реечные стеклоподъемники также слабые и нуждаются в смазке. В свою очередь, шарнирно-рычажные самые мощные, работают быстрее и тише, могу даже открывать примерзшие стекла. Единственный минус — более высока стоимость.

Лучше всего остановиться на последнем варианте и подбирать полный комплект, где кроме механизма также в комплекте есть проводка, кнопки и заглушки, крепеж, а также манжеты из резины для протягивания проводки из стойки внутрь двери автомобиля.

Как правило, стеклоподъемники в комплекте, подобранные по модели, обычно предполагают установку по штатному крепежу, то есть новые отверстия не нужно будет сверлить. Однако перед покупкой комплекта лучше уточнять у продавца, можно ли установить конкретные стеклоподъемники с учетом штатных креплений.

Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115

Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).

1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.
