Вставить стекло задней двери нивы за 3 мин

Попытки модернизации…

Серьезные изменения произошли в 1994 году: поменялась задняя часть кузова, интерьер, двигатель прибавил в объеме и мощности. В 1996 году появились версии с моновпрыском, но так горячо любимая инжекторная «214-я» появилась в 2001 году на конвейере, следом — «214-М». По сути завод сделал то, что любым «нивоводом» почитается теперь за правило хорошего тона: свел к оси авто длинные продольные тяги, вентиляция раздаточной коробки, которая выведена в моторный отсек, увеличенного объема передние амортизаторы, пружины с измененными характеристиками, увеличена размерность шарниров нижних рычагов и их осей, сцепление, известное по модели ВАЗ 2123, 9-дюймовый вакуумный усилитель тормозов, увеличенные подфарники, новая панель приборов, зеркала заднего вида.

Однако возраст не скрыть. Даже такой легенде пора преображаться, тем более что и конкуренты не дремлют, и штампы для изготовления кузовных деталей изнашиваются. Уже давно просится увеличение прочности лонжеронов, подрамник на РКПП, усиление заднего моста, модернизация переднего моста, более мощный двигатель, снижение шумов и вибраций… Но каким бы длинным не был бы этот список, обязательным условием остается сохранение высокой проходимости, за которую собственно этот автомобиль любят и прощают ему многое.

Подключение ЭСП без зажигания

По умолчанию стеклоподъемники передней двери на Ниве Шевроле работают только при включенном зажигании. Есть несколько способов подключить ЭСП в обход центрального замка.

Нам понадобится простой инструмент: крестообразная отвертка, тонкая отвертка, кусачки, изолирующая лента. Для замены реле приобретаем простую перемычку, или изготовляем ее самостоятельно.Процесс: 1. Перемыкаем силовые ножки реле, которые подают питание на стеклоподъемник. Для этого снимаем защитную пластиковую крышку. Под блоком предохранителей находится от трех до пяти реле.

2. Чтобы определить какое отвечает за стеклоподъемник, включаем зажигание, зажимаем кнопку и вынимаем по очереди каждое реле. На искомом реле стекло перестанет подниматься.

3. Перемыкаем два контакта: 30 и 87. Если приобретена готовая перемычка, рекомендуется, в целях безопасности, ее заизолировать.

4. Устанавливаем реле на прежнее место.

Второй метод — это доработка реле ЭСП. Также замыкаются два контакта, но не снаружи реле, а внутри его. Такую доработку делают в автосалоне.

Третий метод — подключение стеклоподъемников к прикуривателю:

1. С пассажирской стороны снимаем нижний клапан торпеды, извлекаем провода прикуривателя.
2. Подсоединяем провод к плюсу прикуривателя.
3. Провод стыкуем с кнопками ЭСП.
4. Подсоединяем собранную конструкцию к черно-белому проводу. Плюс у стеклоподъемников общий, поэтому выбираем любой провод.
5. Убираем предохранитель ЭСП F5. Предохранитель прикуривателя заменяем на 30 А

Правила снятия и установки обшивки

Чтобы быстро  снять обшивку, необходимо подготовить следующее:

1. Отвертки с плоским жалом, самую маленькую и большую.
2. Крестовую отвертку или шуруповерт. Мастера рекомендуют использовать шуруповерт для вывинчивания болтов, которые достаточно крепко сидят в металле и в 70% случаев имеют окисление, сильный зацеп с панелью двери.
3. Деревянный клин, можно использовать широкую отвертку, предварительно обмотав жало ветошью.

Демонтаж обшивки двери Нива Урбан и Лада 4х4 отличается порядком откручивания саморезов и снятия накладок. Независимо от комплектации, перед работами необходимо снять минусовую клемму с аккумулятора. Порядок демонтажа облицовки на Ниве 21213-14:

1. Поддеть тонкой отверткой между шайбой и защелкой ручку стеклоподъемника. Вынуть защелку.
2. Вытащить ручку и шайбу.
3. Шлицевой отверткой поддеть заглушку дверной ручки, вытащить.
4. Крестовой вывернуть два винта нижнего крепежа ручки, один саморез верхнего.
5. Вытащить ручку открывания двери.
6. Шлицевой отверткой поддеть накладку ручки, снять с фиксатора, вытащить.
7. Поддеть отверткой или подвинуть деревянный клин между обшивкой и дверью и отстегнуть восемь пистонов: четыре по нижней кромке, по два на задней и передней боковине.
8. Вытащить верхнюю кромку облицовки из-под отбортовки.
9. Снять дверную карту.

Как снять стекло в Ниве нива демонтаж бокового стекла Ремонт и сервис

12 ноября 2011

Автор КакПросто!

Нива – это полноприводный автомобиль, который выпускает «Автоваз». Он отлично зарекомендовал себя на бездорожье и в сложных погодных условиях. Все работы, проводимые в целях ремонта данной машины, можно провести самостоятельно, изредка прибегая к помощи второго лица.

Вам понадобится

гаечные ключи, шлицевая отвертка

Инструкция

Снимать ветровое стекло на Ниве необходимо для его замены или если вы хотите провести демонтаж обивки крыши. В качестве предварительных работ отсоедините поводки стеклоочистителей. Для этого отсоедините провод от отрицательной клеммы аккумулятора и открутите гайку, которая крепит поводок, и снимите его.

Если поводок плохо поддается снятию, то возьмите в руки ключ на 17 мм и, действуя им как съемником, закончите начатое дело. Аналогичным образом произведите отсоединение поводка с другой стороны. Далее снимите воздуховод, который отвечает за обогрев лобового стекла. Для этого при помощи гаечного ключа на 10 мм открутите гайку, крепящую правый воздуховод обогрева бокового стекла и снимите его. Такую же процедуру повторите и с левой стороной.

После этого осторожно отведите верхний край воздуховода, следя за тем, чтобы проушины сошли со шпилек крепления на приборной панели. Выведите патрубок из кожуха радиатора и окончательно снимите воздуховод обогрева лобового стекла. Попросите помощника придержать стекло с внешней стороны, чтобы исключить его резкое выпадение, а сами в это время аккуратно выдавливайте его наружу

Попросите помощника придержать стекло с внешней стороны, чтобы исключить его резкое выпадение, а сами в это время аккуратно выдавливайте его наружу.

Если стекло вам нужно целым, то начинайте операцию по его извлечению с верхнего угла. Возьмите в руки шлицевую отвертку, которой упритесь во внутреннюю кромку уплотнителя

Зафиксируйте уплотнитель, для чего осторожно вставьте в образовавшуюся щель другую отвертку. После этого продолжайте заправлять уплотнитель за отбортовку крыши. Таким способом освободите сначала верхнюю часть стекла, а потом и боковые стороны

После этого надавите на него одновременно с двух сторон и извлеките его наружу. Отсоедините уплотнитель и окантовку, а непосредственно само стекло аккуратно положите на мягкую ткань, чтобы уберечь его от различного рода повреждений

Таким способом освободите сначала верхнюю часть стекла, а потом и боковые стороны. После этого надавите на него одновременно с двух сторон и извлеките его наружу. Отсоедините уплотнитель и окантовку, а непосредственно само стекло аккуратно положите на мягкую ткань, чтобы уберечь его от различного рода повреждений.

Совет полезен?

Технические характеристики

• Диапазон рабочего напряжения: 10,8 – 15 В
• Номинальное усилие на ведущей пластине:12 кгс
• Допустимое усилие на ведущей пластине: 20 кгс
• Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии: 4 с
• Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более: 8 А

Комплектность ​

• Электростеклоподъемник R162.16 передний правый 1
• Электростеклоподъемник R162.16-01 передний левый 1
• Винт М5 4
• Винт М6 4
• Болт М6 со стопорной юбкой 4
• Шайба стопорная 8
• Пластина переходная правая 1
• Пластина переходная левая 1
• Заглушка декоративная 2
• Фиксатор заглушки 2
• Винт самонарезающий крепления заглушки 2
• Упаковка 1
• Паспорт 1

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Конструкция стеклоподъемников

Типы привода

Начнем с механизма привода, как уже отмечено, он бывает двух видов – механический (он же — ручной) и электрический.

1. Механический представляет собой небольшой шестеренчатый редуктор. С таким типом привода обычно применяется тросовый исполнительный механизм. Поэтому такой редуктор состоит из двух шестерен, имеющих между собой зацепление. Ведущая шестерня – небольшая по размерам, и именно ее вращает водитель посредством ручки, установленной на двери. Ведомая же – значительно больше по размерам, она является барабаном для наматывания троса. За счет разных размеров этих шестеренок достигается относительная легкость открывания и закрывания стекла.
2. В электрическом же приводе тоже используется редуктор, но уже типа «червяк-шестерня». На валу электродвигателя имеется червяк, который зацеплен шестерней. Сам двигатель привода – реверсивного типа, то есть при смене полярности у него изменяется сторона вращения, что и позволяет использование всего одного элемента, чтобы и опустить, и поднять стекло. Такой привод используется со всеми типами исполнительных механизмов.

Исполнительные механизмы

– ручка стеклоподъемника; 2 – облицовка ручки; 3 – розетка ручки стеклоподъемника; 4 – механизм стеклоподъемника; 5 – верхние ролики; 6 – винты крепления прижимных пластин; 7 – прижимные пластины; 8 – кронштейны опускного стекла; 9 – опускное стекло; 10 – трос; 11 – нижний ролик; 12 – болт; 13 – натяжной ролик

Теперь, что касается исполнительных механизмов. С обоими видами приводов может применяться тросовый тип. При этом для механического и электрического механизмов конструкция их отличается, причем существенно.

Конструкцию механического привода и тросовым исполнительным механизмом рассмотрим на примере ВАЗ-2107. В его состав помимо редуктора входят 4 ролика между которыми перемещается трос, с закрепленными на барабане концами. Один из роликов является натяжным и обеспечивает должное натяжение троса на весь период эксплуатации, поскольку в процессе ее он растягивается.

Два ролика являются верхними и соединены они при помощи натяжных пластин с кронштейнами стекла. Из-за этого при опускании или подъеме ролики перемещаются вместе со стеклом. Последний ролик – нижний, является неподвижным и закреплен он на двери.

Между этими роликами особым способом проложен трос. Причем он не является закольцованным. При подъеме или опускании конец с одной стороны его разматывается с барабана редуктора, а второй – наматывается. Благодаря этому и достигается возможность перемещения верхних роликов, а вместе с ними и бокового стекла.

В электрическом же приводе тросовый исполнительный механизм имеет другую конструкцию. В его состав входит направляющая на концах которой установлены ролики. Электродвигатель с редуктором вынесен немного в бок от этой направляющей. Приводной трос уложен между роликами направляющей и идет к барабану редуктора, где и закрепляется.

На участке между роликами направляющей к тросу присоединен ползун, который в свою очередь соединен со стеклом. При включении электродвигателя одна сторона троса начинает наматываться на барабан, а вторая – разматываться. За счет этого трос между роликами перемещается, а с ним и ползун со стеклом.

Рычажный исполнительный механизм работает по другому принципу. Имеется рычаг, на одном конце которого сделан полукруглый зубчатый сектор, связанный с ведомой шестерней редуктора. Другой конец его соединен с планкой, на которую посажено стекло. Рычаг со стороны сектора посредством кронштейна соединен с неподвижной пластиной, закрепленной на двери.

Есть исполнительные механизмы, включающие в конструкцию два рычага, причем второй играет роль вспомогательного.

Третий тип исполнительного механизма – реечный, при этом имеется несколько его видов. Один из таких механизмов имеет неподвижную направляющую с зубчатым сектором по всей длине. Этот сектор имеет зацепление с шестерней редуктора. В такой конструкции двигатель с редуктором – подвижные и они соединены со стеклом. То есть при включении двигатель с редуктором и стеклом начинают перемещаться относительно рейки.

Видео: Замена стеклоподъемника ВАЗ 2109. Сделай Сам!

Также в конструкцию электростеклоподъемников входит механизм управления, представляющий собой обычные клавиши, через которые производится запитка электродвигателей от бортовой сети авто.

Как заменить стеклоподъемник на ниве

Lada 4х4 (ВАЗ-21214) : Снятие механизма стеклоподъемника двери

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери.

Снимаем обивку двери (см. «Снятие обивки двери», с. 287).

Отсоединяем крепление троса стеклоподъемника к переднему и заднему держателям стекла (см. «Замена стекла двери», с. 290).

Поднимаем стекло руками.

. то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

Опускаем стекло руками до резинового буфера (см. «Замена стекла двери», с. 290).

Снимаем трос с четырех роликов.

Продеваем вал механизма стеклоподъемника в отверстие внутренней

панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм.

Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика. Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна.

. смещаем ролик вниз, натягивая трос. Окончательно затягиваем болт. Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна.

Опускаем стекло до того уровня, при котором через окно внутренней панели двери можно будет затянуть винты планки заднего кронштейна обоймы стекла (см. «Замена стекла двери», с. 290).

Проверив работу механизма стеклоподъемника, смазываем трос и ролики смазкой Литол-24.

После того, как механизм снят и выполнен его ремонт, можно приступать к его установке и регулировке. Установку механизма стеклоподъемника на автомобиле Ваз 2121 и Нива 2131 производят в обратной последовательности. Вам потребуется тот же стандартный набор инструментов. При наличие всего необходимого проделайте следующую последовательность действий:

Устанавливаем кронштейн натяжного ролика, но болт его крепления не затягиваем окончательно. Им мы будет производить регулировку натяжения троса.

• Устанавливаем механизм в сборе с тросом на свое место и крепим его на гайки.
• Поднимаем стекло и фиксируем его в верхнем положение, установив клин между ним и рамой двери.
• Одеваем на ролики трос, согласно приведенной на рисунке схеме.

• Кусачками перекусываем проволку, которая фиксирует между собой две ветви троса.
• Окончательно закрепляем механизм, закрутив гайки его крепления торцовой головкой.
• Далее одеваем головку на десять с удлинителем на болт крепления кронштейна натяжного ролика и постукивая молотком по удлинителю головки, выполняем натяжение троса. После чего окончательно закручиваем болт его крепления.
• И на завершающем этапе остается закрепить стекло. Для этого одеваем ручку привода механизма и вращаем ее до упора, что будет соответствовать полностью поднятому стеклу. Поднимаем стекло вверх и крепим. После чего проверяем работу механизма. Опустив и подняв еще раз стекло, убеждаемся, что регулировка выполнена должным образом.

Замена механических стеклоподъемников на электрические (ЭСП) является одной из популярных доработок внедорожника Нива. Процесс установки и подключения не сложный и не займет много времени. Рассмотрим установку на конкретном примере ЭСП Форвард..

Порядок снятия стеклоподъемника:

1. Опускаем стекло так, чтобы крепление троса оказалось в проёме. Блокируем стекло от падения с помощью бруска.
2. Отвернуть винты крепления троса от обоймы стекла.

1. Отвернуть винты крепления механического стеклоподъемника. Перекусить трос и извлечь механизм из двери.

Порядок установки ЭСП:

1. Крепим переходную пластину к обойме стекла.
2. Делаем два отверстия в двери согласно схеме.

1. Вставляем ЭСП в дверь Нивы через нижний монтажный проем.
2. Закрепляем ЭСП винтами со стопорными шайбами.
3. Подключаем ЭСП по временной схеме (подать 12В на разъем), чтобы подвести каретку к стеклу.

Закрепляем каретку стеклоподъемника к обойме стекла двумя винтами. Проверяем работу ЭСП. Если все работает, подключаем ЭСП по постоянной схеме.

Также процесс установки ЭСП в Нива 2131 показан на видео:

Цепь 12В должна быть защищена предохранителем на 16 А. Сечение провода 1,5 мм 2 .

Установка дублирующей кнопки ЭСП:

Напомним, есть и другие популярные доработки Нивы, например, увеличение дорожного просвета.

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Установка электростеклоподъемников на Ниву

Замена механических стеклоподъемников на электрические (ЭСП) является одной из популярных доработок внедорожника Нива. Процесс установки и подключения не сложный и не займет много времени. Рассмотрим установку на конкретном примере ЭСП Форвард..

Потребуется: снять обшивку двери, приготовить инструмент (дрель, отвертки, ключи, кусачки).

Порядок снятия стеклоподъемника:

1. Опускаем стекло так, чтобы крепление троса оказалось в проёме. Блокируем стекло от падения с помощью бруска.
2. Отвернуть винты крепления троса от обоймы стекла.

Блокируем стекло от падения с помощью бруска отвернуть винты крепления троса обоймы Нива

1. Поднять стекло в верхнее положение и фиксируем отверткой.
2. Отвернуть винты крепления механического стеклоподъемника. Перекусить трос и извлечь механизм из двери.

фиксируем стекло нивы отверткой отвернуть винты крепления стеклоподъемника Нива

Порядок установки ЭСП:

1. Опустить стекло так, чтобы обойма оказалась в двери и фиксируем стекло отверткой.
2. Крепим переходную пластину к обойме стекла.
3. Делаем два отверстия в двери согласно схеме.

обойма в двери Нива переходная пластика стеклоподъемника Нива схема крепления ЭСП в Нива

1. Вставляем ЭСП в дверь Нивы через нижний монтажный проем.
2. Закрепляем ЭСП винтами со стопорными шайбами.
3. Подключаем ЭСП по временной схеме (подать 12В на разъем), чтобы подвести каретку к стеклу.

установка ЭСП в двери Нива закрепить ЭСП Нива подключить ЭСП Нива

Закрепляем каретку стеклоподъемника к обойме стекла двумя винтами. Проверяем работу ЭСП. Если все работает, подключаем ЭСП по постоянной схеме.

Также процесс установки ЭСП в Нива 2131 показан на видео:

Разборка и сборка раздаточной коробки нива 2121, ваз 2131, лада 4х4

Отсоединяем от фланца ведущего вала раздаточной коробки промежуточный вал (см. Снятие промежуточного вала) Сливаем масло из раздаточной коробки и очищаем ее от грязи.

Аналогично ослабляем гайки двух других фланцев. Снимаем корпус шестерни привода спидометра (см. Снятие корпуса шестерен привода спидометра и датчика скорости автомобиля ВАЗ-21214 (корпуса шестерни привода спидометра автомобиля)).

Снимаем выключатель контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала).

Отворачиваем до конца ослабленную ранее гайку крепления фланца и снимаем шайбу.

Вал привода заднего моста вынимаем из задней крышки и разбираем аналогично валу переднего картера ваз 2131.

Рычаг переключения передач отсоединяем от кронштейна аналогично снятию рычага блокировки дифференциала. Отвернув окончательно гайку фланца ведущего вала,…

Снимаем со штока вилки переключения передач пружину рычага и сдвигаем чехол штока.

Чтобы шарик и пружина фиксатора не выскочили,…

В отверстия фланца вставляем болты крепления карданного вала и надеваем фланец на шлицы ведущего вала раздаточной коробки ваз 2121.

Снимаем гайку и шайбу. Снимаем фланец ведущего вала.

Остальные гайки этой крышки были отвернуты при демонтаже крышки переднего подшипника ведущего вала, картера привода переднего моста и кронштейна рычага переключения передач.

Устанавливаем в отверстие переднего корпуса дифференциала нива 2131 подходящий упор для винта съемника…

При этом ведомая шестерня остается на переднем корпусе.

Для снятие первичного и промежуточного валов…

Аналогично демонтируем кольцо заднего подшипника промежуточного вала.

Зажимаем шлицевую часть ведущего вала в тиски с накладками губок из мягкого металла,…

Задний подшипник промежуточного вала снимаем также, как передний подшипник ведущего вала. Собираем раздаточную коробку нива 2131 в обратной последовательности. При сборке межосевого дифференциала совмещаем метки на его корпусах. Пружинную шайбу на оси сателлитов устанавливаем со стороны глухого отверстия на торце оси. Подходящими отрезками труб напрессовываем…

Таким же образом напрессовываем подшипник вала привода заднего моста, задний подшипник промежуточного вала, передний и задний подшипники ведущего вала. Ведущий и промежуточный валы устанавливаем в картер раздаточной коробки одновременно. Все уплотнительные прокладки смазываем тонким слоем силиконового герметика.

Полезные советы

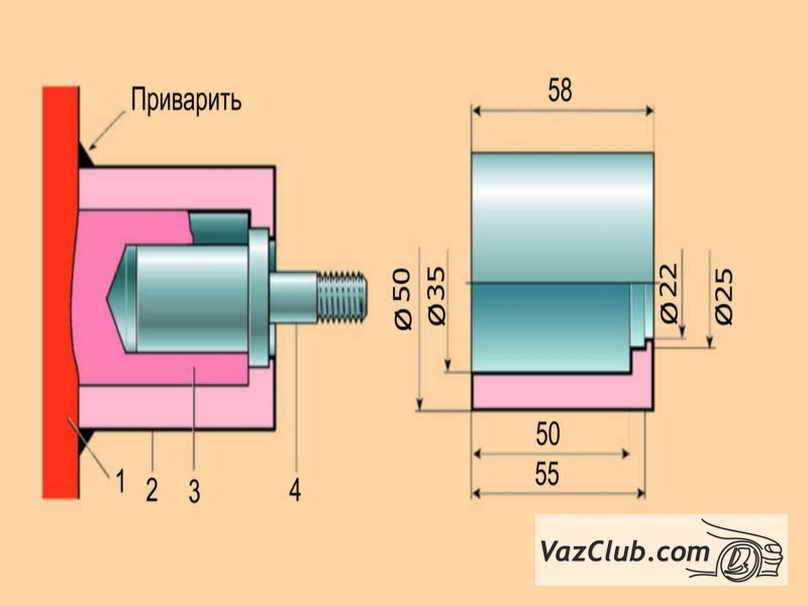

1 — картер; 2 — втулка; 3 — оставшаяся часть бобышки; 4 — шпилька

https://www.youtube.com/watch?v=e5M7G15RVlM

У раздаточной коробки нива 2121 бывает лопается правая (длинная) бобышка, в которую запрессована специальная шпилька, крепящая коробку к кронштейну. Для ремонта можно выточить втулку из дюралюминия, как показано на рисунке, запилить все ребра на оставшейся части бобышки и опилить ее наружный диаметр, чтобы плотно посадить втулку. Установив в отверстие шпильку крепления, нужно напрессовать втулку до упора и приварить ее по периметру к корпусу коробки.

Контроллер электрических стеклоподъемников или люка в автомобиле

Данное устройство является автоматическим контроллером для электрических стеклоподъемников, которые разработаны для автомобиля, где уже были электрически управляемые окна, но они работали только при нажатии кнопки. После отпускания они немедленно останавливались. Для удобства управления была создана своя версия. Тут автоматическое закрывание / открывание стекла происходит после удержания кнопки 1 сек, и теперь вы можете легко открыть окно кратковременным нажатием, как и в более продвинутых автомобилях. Например можете использовать его для управления покупным приводом стёкол на ВАЗ и аналогичные машины. Устройство управляет только одним стеклом, чтобы контролировать два, необходимо создать две такие схемы. Это конечно требует больше работы и немного повышает стоимость, но такое решение имеет много преимуществ:

1. Может применяться к электрическому люку.
2. Легче установить и подключить.
3. Использование кнопок независимое у пассажира и водителя.

Внимание! Будьте осторожны при сборке, проведении испытаний и эксплуатации схемы! Редакция 2 Схемы.ру не несет ответственности за материальные или моральные повреждения, вызванные представленной схемой. Вы используете всё это на свой страх и риск!

Замена резинки лобового стекла+БОНУС — Лада 4×4 3D, 1.7 л., 1984 года на DRIVE2

Привет)

Не многие знают о главной проблеме моей машины- вода в салоне. Вода текла прямо в бардачок и под него(в район пассажирского коврика). При подробном осмотре было выявлено что угол стекла был сырой. Принято решение снять стекло, т.к. в большинстве случаев причиной являются забитые дренажные отверстия.Для этого было куплено: -уплотнитель лобового стекла;-окантовка лобового стекла;-герметик;Снимал стекло с отцом, это был его и мой первый монтаж/демонтаж стекла. Первым делом снял дворники, вытащил замок и окантовку стекла.

правый

левый

Дневные ходовые огни

Глухой водитель

Передний кардан

Ремонт стеклоподъёмника

Поскольку ремонт стеклоподъёмника в большинстве случаев предполагает замену механизма, стоит рассмотреть пошаговый процесс от снятия до установки. Для этого понадобится следующий перечень инструментов:

• головки или ключи на 8 и 10;
• удлинитель;
• трещоточная рукоятка;
• плоская и крестовая отвёртки.

Демонтаж стеклоподъёмника

Порядок действий по снятию устройства с автомобиля таков:

1. Отвёрткой поддеваем и вынимаем заглушки на подлокотнике. Поддеваем отвёрткой и вынимаем заглушки подлокотника
2. Крестовой отвёрткой откручиваем крепление подлокотника к двери и снимаем его. Отвернув крепление подлокотника, снимаем его с двери
3. Снимаем облицовку ручки стеклоподъёмника, для чего вставляем плоскую отвёртку между розеткой и элементом облицовки. Поддеваем отвёрткой и снимаем облицовку ручки стеклоподъёмника
4. Демонтируем ручку и розетку. Снимаем с двери ручку стеклоподъёмника и розетку
5. Поддеваем плоской отвёрткой и снимаем облицовку внутренней дверной ручки. Для снятие облицовки дверной ручки поддеваем её плоской отвёрткой
6. Заводим шлицевую отвёртку и выталкиваем 7 клипс, которыми удерживается обивка двери по бокам. Дверная обивка удерживается при помощи клипс, которые необходимо поддеть отвёрткой
7. Слегка опускаем обивку и снимаем её с внутренней дверной ручки. Демонтируем обивку с двери, слегка опустив её
8. Полностью опускаем стекло и откручиваем зажим троса крестовой отвёрткой. Трос крепится к дверному стеклу при помощи соответствующего зажима
9. Отворачиваем крепление натяжного ролика, после чего сдвигаем его и ослабляем натяжение троса стеклоподъёмника. Чтобы отпустить натяжной ролик отворачиваем гайку ключом на 10
10. Снимаем трос с остальных роликов.
11. Откручиваем крепление механизма и вынимаем его из двери. Для снятия стеклоподъёмника отворачиваем 3 крепёжные гайки
12. Если натяжной ролик пришёл в негодность, что можно определить по его внешнему состоянию, тогда полностью откручиваем его крепление для замены на новую деталь. Для замены натяжного ролика необходимо полностью отвернуть его крепление

Замена роликов

Ролики стеклоподъёмника со временем выходят из строя. Поскольку наиболее проблематичной является замена верхнего элемента, то на этом процессе остановимся более подробно. Деталь к двери верхней частью фиксируется крючками, а нижней посредством сварки. Для работы потребуется следующий набор инструментов:

• набор свёрл;
• электродрель;
• плоская отвёртка;
• молоток;
• новый ролик.

Верхний ролик состоит из непосредственно ролика и крепёжной пластины

Процедура замены состоит из следующих шагов:

1. Для снятия ролика высверливаем металл в месте крепления пластины сверлом 4 мм.
2. Внутрь двери загоняем плоскую отвёртку под пластину ролика и сбиваем её ударами молотка, демонтируя ролик. Со временем ролики стеклоподъёмника перетираются тросом
3. По отверстию в новой пластине сверлим крепёжное отверстие в двери.
4. Устанавливаем новый ролик и крепим его заклёпкой или болтом с гайкой. Новый ролик крепится заклёпкой или болтом с гайкой

Видео: замена верхнего ролика стеклоподъёмника

Установка стеклоподъёмника

Перед монтажом нового стеклоподъёмника необходимо проверить, свободно ли вращаются ролики. Если требуется, смазываем их Литолом. Скобу, которой фиксируется трос, заранее снимать не следует, чтобы не запутать механизм, поскольку в исходное положение вернуть всё будет довольно проблематично. Монтаж производим следующим образом:

1. Устанавливаем стеклоподъёмник на место, фиксируя его гайками.
2. Снимаем скобу и заводим тросик на ролики по схеме. Трос стеклоподъёмника через ролики должен проходить по определённой схеме
3. Регулируем натяжение троса соответствующим роликом и затягиваем крепление последнего.
4. Фиксируем трос к стеклу. Крестовой отвёрткой зажимаем крепёжный винт зажима
5. Проверяем работоспособность механизма.
6. Устанавливаем обивку и ручку двери, а также ручку стеклоподъёмника.

Замена стекла и стеклоподъемника двери автомобиля ваз-21213

Снимаем обивку двери ( см. Снятие обивки двери )

Поддеваем шлицевой отверткой

Снимаем внутренний уплотнитель стекла. Аналогично снимаем наружный уплотнитель стекла.

Вынимаем защитную пленку.

Через окно внутренней панели двери крестообразной отверткой отворачиваем два винта переднего крепления

Отворачиваем два винта заднего крепления троса стеклоподъемника к держателю стекла

Опустив передний конец стекла внутрь двери, вынимаем стекло

Если стекло, приобретенное взамен разбитого, не имеет обойм с кронштейнами, то очищаем старые обоймы от осколков стекла и старой резиновой прокладки.

На новом стекле ставим метки так, чтобы расстояние от заднего торца стекла до заднего торца передней обоймы стекла равнялось 400 мм,…

…а до заднего торца задней обоймы – 125 мм.

Для установки держателей вырезаем два куска новой сырой резины.

Окунаем один кусок сырой резины в емкость с бензином и устанавливаем на стекло по меткам.

Опираем стекло на мягкое основание и молотком аккуратно напрессовываем обойму с сырой резиной на стекло.

Аналогично напрессовываем вторую обойму по меткам.

Перед установкой стекла проверяем состояние резинового буфера стекла

Устанавливаем стекло в обратной последовательности

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери.

Отсоединяем крепление троса стеклоподъемника к переднему и заднему держателям стекла.

Поднимаем стекло руками и фиксируем его от падения винтом (или шпилькой) с резьбой М5, ввернутым в отверстие переднего держателя стекла.

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника к внутренней панели двери.

Подводим механизм стеклоподъемника к окну в панели двери.

Если механизм стеклоподъемника не заменяем, а снимаем при полной разборке двери, то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

Опускаем стекло руками до резинового буфера.

Снимаем трос с четырех роликов и вынимаем механизм стеклоподъемника с тросом

Головкой «на 10» отворачиваем болт крепления кронштейна натяжного ролика

Вынимаем кронштейн с роликом.

При сборке, установив кронштейн натяжного ролика, болт его крепления не затягиваем.

Подняв стекло, фиксируем его.

Продеваем вал механизма стеклоподъемника в отверстие внутренней панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

Надеваем трос на ролики по схеме.

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм.

Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика.

Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна, смещаем ролик вниз, натягивая трос.

Окончательно затягиваем болт.

Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна.

Вращаем против часовой стрелки надетую на вал механизма стеклоподъемника ручку до момента, пока вращение барабана механизма стеклоподъемника не прекратится

Поднимаем стекло руками до упора и, придерживая его в этом положении, поворачиваем надетую на вал механизма стеклоподъемника ручку по часовой стрелке на пол-оборота.

Крестообразной отверткой сквозь окно в верхней части внутренней панели двери окончательно затягиваем винты планки переднего кронштейна обоймы стекла.

Опускаем стекло до того уровня, когда через окно внутренней панели двери можно будет затянуть винты планки заднего кронштейна обоймы стекла.

Проверив работу механизма стеклоподъемника, смазываем трос и ролики смазкой Литол-24.
