Предохранители и блоки реле для renault megane ii (2003-2009) со схемами и описанием

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Renault Megane 2. МОНТАЖНЫЕ БЛОКИ РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА

Магнитолу Прикуриватель За первые три прибора несут ответственность предохраняющие детали с маркировкой 30, а сама деталь с номером SP3, поэтому перепутать с другим будет сложно. Около него расположено реле которое отвечает за все электрооборудование в салоне, имеет обозначения BP77 с ячейкой Если поворачивая руль, водитель слышит щелчок, то замене будет подлежать блок рулевых переключателей.

Чтобы как можно реже возникали проблемы по эксплуатации Мегана, нужно чистить отверстия водостоков перед ветровым стеклом. Иначе скопившаяся вода в будущем создаст неприятности с термошумоизоляцией моторного щита. Все эти поломки выльются в кругленькую сумму хозяину авто.

Чтобы не доводить до грандиозных поломок, необходимо периодически проверять состояние электрики, не должна скапливаться вода. Инструменты, необходимые для снятия блока предохранителей Электроника Рено Меган находится под защитой плавких предохранителей, что позволяет хорошо защитить оборудование от различных поломок, позволив надолго продлить его жизнь.

Если расположение предохранителей на рено меган 2 система не функционирует, значит, предохранитель перегорел, нужно его заменить. Если необходимо снять блок предохранителей в салоне, то никакие инструменты не понадобятся, достаточно иметь не кривые руки.

Схема предохранителей рено меган 2

Чтобы снять блок из-под капота, нужны будут отвертка и ключ на 10, чтобы откручивать гайки. Расшифровка схемы блока предохранителей в салоне Рено Меган 2 Блок предохранителя защищен пластиковой крышкой, достаточно ее отщелкнуть.

Также в подкапотном пространстве Рено Меган 2 размещаются несколько элементов, непосредственно отвечающих за работу световой наружной оптики. Если перестали работать огни расположение предохранителей на рено меган 2 сигнализации, следует заменить плавкую деталь вилочного типа с артикулом 10А.

Также нельзя обойти вниманием и такие ячейки, каккоторые в свою очередь контролируют работоспособность приборов всего дальнего и соответственно ближнего света. Они также ответственны за работу без исключения всех лампочек, размещенных в блок-фарах

Рено Сандеро лампа ближнего света Подводим итоги Блок предохранителей, то есть плавких защитных элементов на Рено Меган 2 имеет определённую схему, поэтому поиск конкретного элемента не затруднен.

Схема предохранителей поможет провести без проблем ремонтные работы вышеописанного плана осуществлять самостоятельно. Это сэкономить нервы, деньги, время.

Схема электрооборудования чертеж автомобиля рено меган 2 схема замка рено меган 3 схемы электрооборудования меган 3. На cd представлена оригинальная документация по электрооборудованию renault logan электрические схемы. Клуб владельцев и любителей рено лагуна club renault laguna показать сообщение отдельно таблица предохранителей. Инструкция фото схема.

Рено меган 2 — предохранители и реле

В табл. Блок предохранителей рено меган 2. Электросхемы renault laguna ii.

Предохранители рено логан. Блок предохранителей и реле в салоне этот блок расположен на передней поверхности приборной панели слева. Монтажный блок предохранителей в салоне назначение предохранителей см. Renault laguna 2 предохранитель прикуривателя.

Renault laguna 2. Схема блока предохранителей mazda mpv.

Каким способом снять предохранительный блок

Если поставить вставку, которая не будет соответствовать той, что необходима по емкости, посадочные места предохранителя могут попросту выгореть. Тогда приходится менять предохранительный блок на новый. Как это делается?

В принципе французские модели Меган второй и третьей серии в плане замены блока предохранителей ничем не разнятся. Все действия выполняются в следующей последовательности:

  • Первым делом поднимают капот и отсоединяют обе клеммы аккумулятора. Все работы должны производится с отключенным источником питания. Если этого не сделать, результат может оказаться плачевным.
  • В правой стороне подкапотного пространства находится монтажный блок предохранителей.
  • Демонтируют аккумулятор.

Откручивают четыре винта на площадке АКБ.

В углу площадки находится один винт крепления хомута с проводами. Его откручивают и полностью высвобождают хомут.

С помощью гаечного ключа выкручивают винт, которым крепится блок предохранителей автомобиля.

Немного вытягивают с места БП и отсоединяют все разъемы с проводами.

Получают вот такой блок с элементами защиты.

Теперь ничего не препятствует свободной замене предохранителей на блоке. Процедуру снятия старых плавких элементов на новые выполняют при помощи пинцета. После замены устройств БП собирают и устанавливают, выполняя операции в обратном порядке.

Монтажный блок предохранителей автомобиля Renault Megane III выполняет очень важную функцию – он отвечает за корректную работу электронной системы транспортного средства. Поэтому, любому водителю следует знать расположение и назначение каждого предохранителя, чтобы вовремя устранять возникающие при эксплуатации автомобиля неисправности.

Предохранители Рено Меган 2

Вся электронная система в автомобиле защищена предохранителями, благодаря им все оборудование надежно защищено от сбоев в электропроводке, и различных перегрузок.  Часто случается такое что одна из систем перестает работать, причиной этому как правило является выход из стоя одного из предохранителей, и его нужно менять.

Если рассматривать блок предохранителей Рено Меган 2, то он находится в двух местах, один в салоне автомобиля с водительской стороны, второй в подкапотном пространстве.

Салонный блок

Чтобы получить доступ к элементам которые расположены в салоне, достаточно отсоединить все защелки и снять пластмассовую крышку.

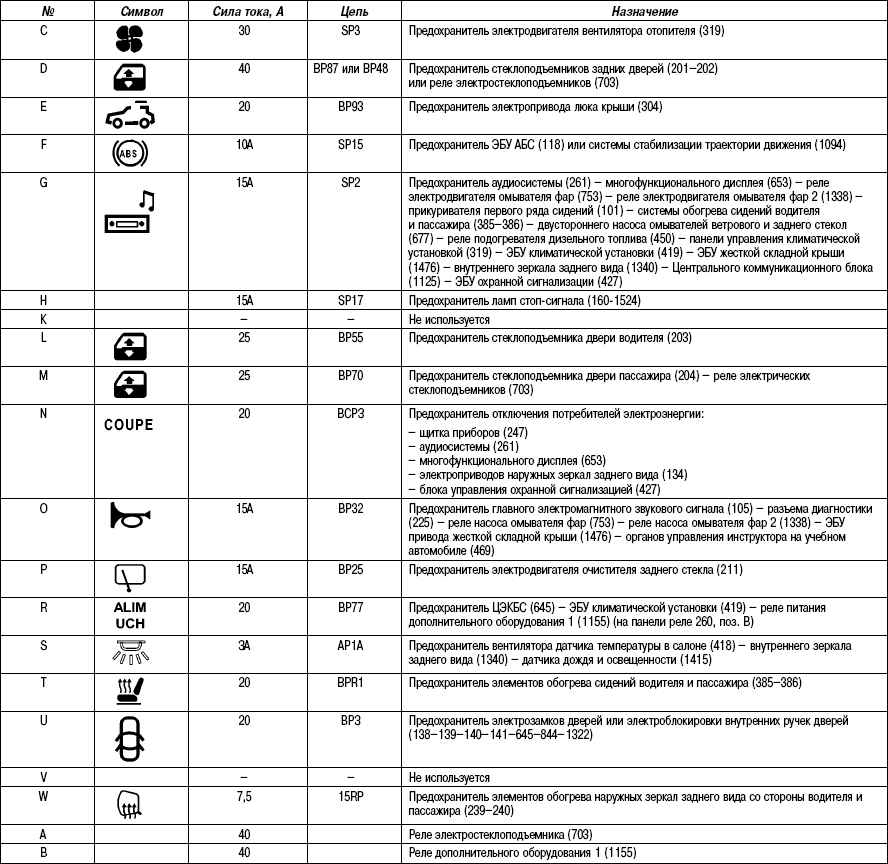

Понять где какой прибор находится можно при помощи схемы. Чаще всего выходят из строя предохранители которые отвечают за:

  • Систему отопления
  • Кондиционер
  • Печку
  • Магнитолу
  • Прикуриватель

За первые три прибора несут ответственность предохраняющие детали с маркировкой 30, а сама деталь с номером SP3, поэтому перепутать с другим будет сложно.

Предохранительный элемент отвечающий за большинство приборов,имеет номер BCP3, а его ячейка под №25. Около него расположено реле которое отвечает за все электрооборудование в салоне, имеет обозначения BP77 с ячейкой 20.  Элемент отвечающий за стеклоподъёмники, омыватель фар, штатное головное устройство, имеет значения SP2 с ячейкой под номером 10.

 Блок под капотом

Расположенные предохранители Рено Меган 2 под капотом  несут ответственность за:

  • Электронные системы
  • Внешнее освещение
  • Электрооборудование двигателя

Располагается данный блок под капотом с правой стороны. Понять какой элемент отвечает за что можно так же при помощи схемы.

Больше всего подвергаются нагрузкам детали отвечающие за:

  • Бензонасос, №5, желтого цвета. В случае если двигатель запускается, а потом сразу глохнет, а стартер при этом работает нормально, то скорей всего проблема именно со штатным бензонасосом.

Стартер, №30, сама деталь имеет белый цвет
Освещение, деталь 10А,ячейка №1-4. В случае если перестали работать габаритные огни, или ближний и дальний свет фар, то следует первым делом проверить в каком состоянии находятся эти плавкие элементы, и в случае перегорания как можно скорей поменять их.

Подводя итог можно сделать вывод о том что, понять какой элемент где располагается из что несет ответственность, поможет схема предохранителей Рено Меган. Благодаря ей можно без каких либо проблем произвести все ремонтные работы самостоятельно.

Щиток в салоне Рено Меган

В данной автомашине размещаются всего два блока. Один блок предохранителей находится в салонной части автомобиля в районе левой водительской ноги.

Для того, чтобы открыть его следует снять пластмассовую крышку, отщелкнув предварительно ее защелки. В этом вам поможет схема предохранителей.

Затем, согласно схеме, следует внимательно присмотреться к щитку и выявить нерабочий элемент, который будет заменен. Определить месторасположения неисправного элемента несложно, есть схема предохранителей. Мы перечислим только наиболее часто выходящие из строя номера. Первой в этом списке находится система климат контроля и обогрева салона, по-простому «печка». За ее защиту отвечает предохранитель в ячейке №30. На самой детали нанесен заводской артикул SP3, поэтому ее невозможно ни с чем перепутать.

Также в салоне на щитке размещен блок предохранителей для совокупности приборов, который имеет маркер BCP3 и размещен в шине 25. Вблизи него находится важный предохранитель реле управлением электрооборудованием салона. Он определяется с помощью схемы, ориентируясь на маркировку BP77 и ячейку номер 20

Также внимание должна привлекать ниша №10 с предохранительным элементом под заводским номером SP2. Он отвечает за нормальное функционирование базового головного устройства, электромотора омывателя оптических приборов и стеклоподъемником для всех дверей

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

  • ключи TORX T40, Т30;
  • обычный ключ на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

  1. Отключить клеммы с аккумулятора и снять его с машины.
  2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
  3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
  4. Выкрутить один болт с корпуса контроллера.
  5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
  6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
  7. Вынуть площадку батареи.
  8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
  9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
  10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
  11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
  12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
  13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
  14. Отключить разъемы блока и демонтировать его с автомобиля.
  15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

Замена предохранителя под капотом Рено Меган 2

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

  1. Отстегнуть четыре защелки по углам.
  2. Демонтировать два фиксатора красного цвета.
  3. Снять заглушку проводки.
  4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам. Загрузка …

Загрузка …

Блоки под капотом

Блок защиты и коммутации

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Фотография

Схема

Описание

  1. 10А – Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
  2. 10А – Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
  3. 15А – Насос омывателя фар
  4. 20А – Противотуманные фары
  5. 10А – Дальний свет (левая блок-фара)
  6. 10А – Дальний свет (правая блок-фара)
  7. 15А – Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
  8. 30А – Блоку правления ABS, ESP
  9. 30А – Передний стеклоочиститель
  10. 10А – Блок управления подушками безопасности
  11. 20А – Не используется
  12. 7,5А – ЭБУ коробки передач
  13. 25А – Система управления двигателем
  14. 15А – Датчики концентрации кислорода – нагрев
  15. 20А – ЭБУ коробки передач
  16. 5А – Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
  17. 10А – Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
  18. 15А – Блок управления электрооборудованием
  19. 30А – Стартер
  20. – Не используется
  21. 20А – Топливный модуль, катушки зажигания,  ЭБУ системы питания сжиженным газом
  22. 10А – Электромагнитная муфта компрессора кондиционера
  23. 5А – ЭБУ системы впрыска
  24. 20А – Ближний свет (левая фара), электрокорректор
  25. 20А – Ближний свет (правая фара), электрокорректор
  26. – Не используется

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Схема

Обозначение

  • A – Не используется
  • B – Реле подогревателя топлива
  • C – Реле света заднего хода
  • D – Не используется
  • F1 – 80A блока управления погружными подогревателями
  • F2 – 70A блока предпускового подогрева
  • F3 – Не используется
  • F4 – 80A блока управления погружными подогревателями
  • F5 – 60A / 40А реле электровентилятора
  • F6 – 20А Подогревателя топлива
  • F7 – Не используется
  • F8 – 30А реле электровентилятора
  • F9 – Не используется

Блоки возле аккумулятора

Блок отключения аккумуляторной батареи (1)

Схема

Назначение

  • F1 – 190A Стартер
  • F2 – 50A блок предохранителей и реле в салоне
  • F3 – 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  • F4 – 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
  • F5 – 80A электроусилитель рулевого управления
  • F6 – 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
  • F7 – 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

Фотография

Схема

Описание

  1. 70А – дополнительный отопитель салона
  2. 80А – блок предохранителей и реле в салоне
  3. 80А – блок предохранителей и реле в салоне
  4. 80А – блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  5. 30А – дополнительный отопитель
  6. 50А –  ЭБУ АБС с ESP

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

А если есть что добавить – пишите в комментарии.

Схема расположения предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2

LPG имеет коричневый цвет, что отвечает за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации и центрального замка. Маркировка RRG и RPD красного цвета в ответе за лампу дальнего света левой и правой фары соответственно. Предохранители, которые под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

1)

Для начала снимем боковую панель возле руля.

2)

Снимаем боковую панельку.

3)

Снимаем панель с кнопками и отсоединяем тоненькой отверткой или с помощью шила разъем питания.

4)

Откручиваем болты и извлекаем панель под рулевой колонкой.

5)

Теперь можем посмотреть на салонный блок.

6)

Необходимо нажать на защелку и вынуть этот блок.

7)

Перед нами выпал блок реле и предохранителями. Начинаем изъятие его из-под капота.

Нужно открыть капот и снять пластмассовую пластину, затем отвинтить 2 болта защитной крышки, ведь именно там расположен блок предохранителей.

9)

Вытаскиваем аккумуляторную батарею, ЭБУ, площадка под АКБ, крышку предохранителей, вытаскиваем плату.

10)

Далее следует отсоединить разъем.

11)

Снимаем клеммы аккумулятора.

12)

Вытаскиваем аккумулятор.

13)

Необходимо открутить крепежные болты ЭБУ машины. Первым откручивается верхний болт, а потом нижний.

14)

Аккуратно отсоединить разъемы – 3 штуки, идущие к блоку управления.

15)

Снимаем ЭБУ.

16)

Откручиваем болт и снимаем блок предохранителей.

17)

Блок сидит плотно, поэтому тянуть надо потихоньку.

18)

Отсоединяем клеммы, чтобы полностью вытащить блок.

19)

Так выглядит блок предохранителей сверху.

20)

А вот так снизу.

Если в один прекрасный день все же на Renault Megane начала давать сбой электричество, то стоит запомнить, что предохранители, которые отвечают за свет, климат-контроль, стеклоочистители расположен в блоке предохранителей возле аккумулятора. Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками панели под рулевой колонкой.

Замена предохранителя под капотом Рено Меган 2
