Замена предохранителей под капотом Рено Меган 2 My-Megane2.ru

Всем Привет! В сегодняшнем посте хочу описать процесс замены предохранителей в монтажном блоке, находящимся под капотом автомобиля Рено Меган 2. Сразу скажу, что сделать это не так просто, как на других автомобилях. В отчете постарался изложить все более подробно в мелочах. Итак начнем!

Заменяем предохранители на автомобиле Рено Меган 2 в следующей последовательности:

1. Снимаем аккумулятор.2. Снимаем пластиковый держатель жгута проводов, который крепится на верхней части контроллера (смотри фото).

3. Откручиваем 3 торкса T-40 и ключом на 10 мм одну гайку и болт.

4. Отсоединяем 3 разъема от контроллера и убираем его в сторону.

5. Шлицевой отверткой поддеваем пистон крепления жгута проводов и вытаскиваем его.

6. Вытаскиваем пластиковый поддон (кронштейн) аккумулятора.

7. Откручиваем 2 торкса T-30 крепления верхней крышки монтажного блока и снимаем её.

8. Снимаем и отсоединяем 2 разъема (смотри фото).

9. Ключом на 13 мм откручиваем болт крепления платы предохранителей (монтажной платы).

10. Далее, для удобства, рекомендую снять воздушный фильтр.

11. Теперь, шлицевой отверткой выводим из зацепления защелку крепления пластмассового короба, в который вставлена плата предохранителей, с основным пластиковым корпусом.

12. Также шлицевой отверткой выводим из зацепления защелку верхней половины основного пластикового корпуса, с которого до этого мы откручивали крышку, крепящуюся на 2 торксах Т-30 (смотрим фото). Это нужно для того, чтобы легче было вытаскивать плату предохранителей.

13. Ну наконец-то вытаскиваем плату предохранителей. Начинайте тянуть с ближнего к вам угла, а другой рукой подтягивайте вверх, верхнюю часть основного пластикового корпуса (про него я как раз говорил в предыдущем пункте). Делайте аккуратно, потихоньку, покачивающими движениями и она вылезет.

14. Вытащили!

15. Теперь шлицевой отверткой поддевая 2 защелки, вытаскиваем плату предохранителей из пластмассового короба.

16. Для удобства отсоединяем все фишки на плате и меняем предохранители!

Также видим, что внутри основного пластикового корпуса находится еще один блок с предохранителями и теперь вам не составит труда и их тоже поменять.

17. Собираем все в обратном порядке.

Renault Megane 2. Электросхемы — часть 1

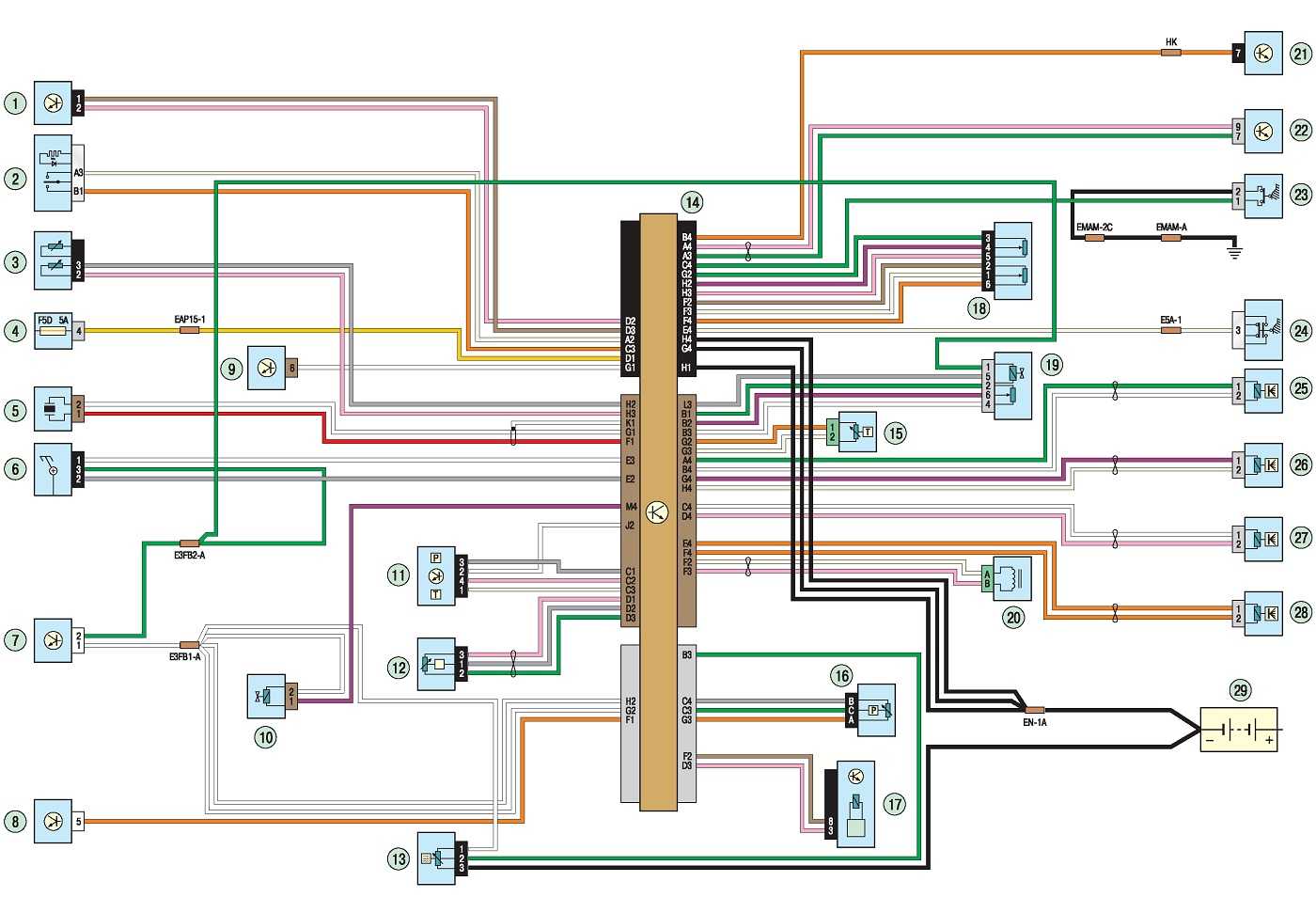

Схема 1. Система управления двигателем K4J и К4М: 1 — датчик давления хладагента; 2 — датчик положения коленчатого вала; 3 — датчик детонации; 4 — электронный блок управления двигателем; 5, б, 7, 8 — форсунка; 9 — датчик абсолютного давления в ресивере; 10 — датчик температуры охлаждающей жидкости; И — датчик температуры всасываемого воздуха; 12 — дроссельный узел; 13 — адсорбер системы улавливания паров топлива; 14, 19, 26, 29, 30 — монтажный блок в моторном отсеке; 15 — диагностический датчик концентрации кислорода; 16,17,21,22 — катушка зажигания; 18 — аккумуляторная батарея; 20 — управляющий датчик концентрации кислорода; 23 — реле топливного модуля; 24- датчик положения дроссельной заслонки; 25 — датчик начала хода педали сцепления; 27 — подрулевые переключатели; 28 — выключатель ограничителя регулятора скорости движения; 31 — диагностический разъем; 32 — выключатель стоп-сигнала

Схема 2. Система управления двигателем F4R: 1 — датчик положения коленчатого вала; 2 — датчик детонации; 3, 15, 17, 24, 26, 31 — монтажный блок в моторном отсеке; 4 — электронный блок управления двигателем; 5 — датчик давления хладагента; 6, 7, 8, 9 — форсунка; 10 — датчик абсолютного давления в ресивере; И — распределительный вал с системой изменения фаз; 12 — датчик температуры охлаждающей жидкости; 13 — дроссельный узел; 14 — адсорбер системы улавливания паров топлива; 16 — датчик температуры всасываемого воздуха; 18- диагностический датчик концентрации кислорода; 19 — управляющий датчик концентрации кислорода; 20,21, 22,23 — катушка зажигания; 25 — аккумуляторная батарея; 27 — датчик положения дроссельной заслонки; 28 — подрулевые переключатели; 29 — диагностический разъем; 30 — датчик начала хода педали сцепления; 32 — выключатель ограничителя регулятора скорости движения; 33 -выключатель стоп-сигнала

Схема 3. Система управления двигателем К9К: 1 — подрулевые переключатели; 2 — выключатель ограничителя регулятора скорости движения; 3 — датчик температуры охлаждающей жидкости; 4, 7, 8, 9, 22 — монтажный блок в моторном отсеке; 5 — датчик детонации; 6 — датчик положения распределительного вала; 10 — устройство регулируемой подачи топлива; И — датчик атмосферного давления/температуры воздуха; 12 — датчик давления в топливной рампе; 13 — датчик наличия воды в дизельном топливе; 14 — электронный блок управления двигателем; 15 — датчик температуры топлива; 16 — датчик давления хладагента; 17 — блок предварительного и последующего подогрева; 18 — датчик положения дроссельной заслонки; 19 — электромагнитный клапан рециркуляции отработавших газов; 20 — датчик положения коленчатого вала; 21 — диагностический разъем; 23 — датчик начала хода педали сцепления; 24 — выключатель стоп-сигнала; 25, 26, 27, 28 — форсунка; 29 — аккумуляторная батарея

Видео по теме «Renault Megane 2. Электросхемы»

https://youtube.com/watch?v=RUl65pclHjA

Как читать схему проводки автомобиля

Замена предохранителя под капотом Рено Меган 2

Распространенные проблемы в рено меган 2 и их устранение

Выбор и замена

Когда все признаки изношенности салонного фильтра становятся на предельны ясны, требуется замена. Производители рекомендуют проводить данную процедуру через 15000-20000 км пробега. Но необходимость может возникнуть раньше в зависимости от условий эксплуатации автомобиля. Грунтовые дороги, сезонная пыльца, пробки на дорогах, воздух мегаполисов сокращают срок службы расходного элемента.

Первый шаг в замене – это выбор и дальнейшая покупка салонного фильтра. Наиболее оптимальным решением является приобретение оригинального фильтра. Но порой можно купить и аналоги, которые идеально подходят для Renault Megane 2 и практически ничем не отличаются от оригинала. Более того, цена на подобные фильтры на порядок ниже того, который установлен заводом.

Блоки под капотном рено меган 2

Блок защиты и коммутации

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Фотография

Схема

Описание

10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
15А — Насос омывателя фар
20А — Противотуманные фары
10А — Дальний свет (левая блок-фара)
10А — Дальний свет (правая блок-фара)
15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
30А — Блоку правления ABS, ESP
30А — Передний стеклоочиститель
10А — Блок управления подушками безопасности
20А — Не используется
7,5А — ЭБУ коробки передач
25А — Система управления двигателем
15А — Датчики концентрации кислорода — нагрев
20А — ЭБУ коробки передач
5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
15А — Блок управления электрооборудованием
30А — Стартер
— Не используется
20А — Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
10А — Электромагнитная муфта компрессора кондиционера
5А — ЭБУ системы впрыска
20А — Ближний свет (левая фара), электрокорректор
20А — Ближний свет (правая фара), электрокорректор
— Не используется

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Схема

Обозначение

A — Не используется
B — Реле подогревателя топлива
C — Реле света заднего хода
D — Не используется
F1 — 80A блока управления погружными подогревателями
F2 — 70A блока предпускового подогрева
F3 — Не используется
F4 — 80A блока управления погружными подогревателями
F5 — 60A / 40А реле электровентилятора
F6 — 20А Подогревателя топлива
F7 — Не используется
F8 — 30А реле электровентилятора
F9 — Не используется

Блоки возле аккумулятора

Блок отключения аккумуляторной батареи (1)

Схема

Назначение

F1 — 190A Стартер
F2 — 50A блок предохранителей и реле в салоне
F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
F5 — 80A электроусилитель рулевого управления
F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

Фотография

Схема

Описание

70А — дополнительный отопитель салона
80А — блок предохранителей и реле в салоне
80А — блок предохранителей и реле в салоне
80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
30А — дополнительный отопитель
50А — ЭБУ АБС с ESP

Рено Меган 2 лампа ближнего света

Благодаря конструкторам Рено второе поколение Меган получило блок-фары, которые одновременно вместили ближний и дальний свет, а также повороты и габариты.

В некоторых комплектациях предусмотрено размещение противотуманных фар снизу переднего бампера.

Задняя световая оптика включает лампы стоп-сигналов, поворотной и габаритной сигнализаций, заднего хода, а в некоторых вариантах и противотуманки. В данной статье мы попробуем разобраться, как поменять самостоятельно лампы.

Какие лампы бывают

Владельцем Рено Меган 2 необходимо знать какая световая оптика может устанавливаться на эту машину и не забывать про предохранитель:

Мощность лампочки для дальнего света составляет 55 Вт, у которой маркировка Н1, что говорит о необходимости использования только галогенки.
Лампа ближнего света, для нее предусмотрена аналогичная мощность на 55 Вт с кодировкой Н7. Данный световой элемент предполагается устанавливать на последнее поколение световых приборов. Н7 характеризуется небольшим нагревом цоколя и не ослепляющим световым лучом, как на Н1, но зато яркость на 20% больше.
Поворотные показатели спереди автомобиля и сзади имеют штифтовые части PY21W на 21 Вт, окрашенные внешне в оранжевый цвет.
Противотуманки комплектуются галогенными Н11 мощностью в 55 Вт. Данный тип представляет абсолютно новую генерацию, рассчитанную на 2000 часов, которые устанавливаются на осветительные приборы небольшого размера.
Габаритные огни спереди, указатели поворота на крыльях, подсветка номера и приборы дневного света в салоне оснащены элементами W5W на 5 Вт с пластиковым патроном, который позволяет повысить срок эксплуатации.
На стоп-сигналы и габариты сзади следует устанавливать двухнитиевую лампу P21W/5W паспортной мощностью в 21/5 Вт
Задняя противотуманка и оптика, подсвечивающая задний ход, на Renault Megane 2 имеет осветительные элементы штифтового типа P21W мощностью 21 Вт
За подсветку в багажном отсеке отвечает лампа C5W на 5 Вт.

Как быстро заменит лампы ближнего света

Каждая запчасть имеет лимит по сроку службы. Поэтому замена неизбежна. Для замены старых ламп на Рено Меган 2 поколения, вышедших из строя из-за продолжительности и частоты использования, следует выполнить некоторые операции.

Согласно рекомендациям, добраться до блок-фары можно через подкрыльник переднего колеса. Однако возникают неприятные моменты, когда уже почти рукой дотрагиваетесь люка.

В ограниченном пространстве тяжело выполнять какие-либо манипуляции, поэтому опытные водители советуют снять колесо на Рено Меган 2 полностью или вывернуть его наружу до упора, чтобы освободить место. Сотрудники автосервиса рекомендуют в подобных случаях проводить выемку из штатной ниши АКБ.

Однако торопиться с этим не стоит. Сначала будет не совсем «с руки» выполнять замену, но получив сноровку, в дальнейшем можно сэкономить и деньги, и время.

Плавным движением производиться отщёлкивание крючка и демонтируется лампа ближнего света из паза. Инструмент для этого, в виде пассатижи, проволоки и отварки, не нужен

Необходимо обратить внимание на крепления, которые фиксируют осветительный прибор

Спешить проворачивать не следует, чтобы не вырвать цоколь.

Замена светового прибора на Рено Меган 2 достаточно проста, но не надо забывать о том, что галогенки очень чувствительны к излишнему прикосновению к стеклю. Частое касание пальцами негативно сказывается на их сроке службы. Чтобы избежать подобной ситуации следует применять рукавицы без напыления и материю из хлопка. Иначе лампа ближнего света будет требовать более частой замены.

После замены, вы теперь знаете как поменять лампы, старого осветительного прибора необходимо закрыть крышку и люк в указанной последовательности. Специалисты рекомендуют проводить замену парных комплектующих одновременно, чтобы повысить эффективность работы световой оптики машины.

Идеи для тюнинга

Если вы решили произвести тюнинг оптики, то у вас есть несколько вариантов для реализации этой задумки:

Самый простой вариант — установить новые лампочки. Это могут быть галогенные источники освещения, светодиодные лампы либо ксеноновые. Если вы выбираете ксенон, то учтите, что для его работы также нужно будет ставить блок розжига.
Установка тюнингованных штатных фонарей, считается одним из самых дорогих вариантов.
Можно установить реснички на фонари. Реснички покупаются в магазине или делаются самостоятельно.
Тонировка. Тонировка фонарей может быть произведена с помощью лака или пленки. Если производить тонировку, то нужно очень легкую, чтобы участники движения могли видеть ваши стопы.

Замена ламп ближнего света в Рено Меган 2

Замену ламп не такая уж и сложная задача, как многих может кататься. Однако для замены ламп в передних блок фарах на Renault Megane 2 потребуется потрудится.

Дело в том, что просто так подлезть к крышке фар не получится, нужно либо снять фару, либо добраться до крышки через специальный лючок. Добраться к этому лючку не сложно, гораздо сложнее через него произвести замену ламп.

В этой инструкции мы подробно расскажем как это сделать, а так же расскажем какие лампы используются в передних блок фарах и какие лучше установить.

Какие лампы установлены в фары Рено Меган 2

Лампа ближнего света H7 12v/55w либо D1S в максимальной комплектации
Лампа дальнего света H1 12v/55W
Лампа габаритного огня W5W 12v
Лампа указателя поворота PY21W 12V

Лампы для ближнего света

PHILIPS H7-12-55 +30% Vision P-12972PR Vision
PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1 лампа с увеличенным сроком службы
BOSCH H7-12-55 Pure Light 1987302071
KOITO H7-12- 55 Вт Other Brand 0701
NARVA H7-12-55 N-48328
OSRAM H7-12-55 O-64210

Любая из указанных выше ламп подойдет для установки в ближний свет Рено Меган 2. Отличие этих ламп друг от друга в яркости и сроках службы. Если вы хотите, чтобы лампы максимально долго служили, советуем выбирать лампы с увеличенным сроком службы — Philips Long Life или Osram Ultra Life. Такие лампы будут служить дольше обычных, к тому же они устанавливаются с завода производителем.

Способ 1 через лючок

Выворачиваем колесо, либо снимаем его и видим специальный лючок для замены ламп, расположенный в верхней части подкрылка.

Поворачиваем его на пол оборота и снимаем его. Видим крышку фары, которую потребуется демонтировать.

Снимаем крышку, повернув ее на пол оборота против часовой стрелки.

Далее аккуратно отсоединяем колодку от лампы (тянем ее на себя и снимаем с лампы)

Отжимаем два усика крепления лампы и вынимаем ее, далее производим замену лампы после чего производим сборку в обратной последовательности.

Способ замены лампы 2

Здесь нам не придется снимать колесо, но потребуется демонтировать аккумулятор. Снимаем клеммы, откручиваем крепления и убираем в сторону.

Далее как видно на фото просовываем руку и пытаемся повернуть против часовой стрелки и снять крышку.

После снятие крышки отсоединяем колодку от лампы и снимаем саму лампу.

Далее устанавливаем новую лампу и производим сборку.

Если лампа не работает после замены

Если вы установили новую лампу, но она не работает, первым делом следует проверить предохранитель. На каждую фару он идет свой. Поэтому вполне возможно, что он перегорел.

Монтажный блок с предохранителями находится в салоне и под капотом. Предохранители отвечающие за ближний свет расположены под капотом, а чтобы добраться до них потребуется снять аккумулятор и его подставку.
