Замена передних дисков Нивы

Поменять диски во время ремонта проще простого.

Необходимые инструменты:

Домкрат. Поднять автомобиль и иметь возможность демонтировать колеса.
Перчатки. Защита рук от любых вредных веществ.
Ключ. Для снятия колеса с автомобиля и ослабления тормозного суппорта.
Отвертка. Для снятия тормозной накладки и доступа к тормозному диску.
Очиститель тормозов. Для защиты нового тормозного диска и удаления грязи.

При покупке новых дисков для установки в автомобиль можно заметить, что они покрыты слоем парафина. Перед началом монтажа нужно обезжирить диски с помощью очистителя.

Замена обязательна при достижении минимальной толщины износа или при обнаружении любых аномалий (царапин, искривлений, трещин, разрывов). Каждый механизм имеет заранее определенный минимальный предел толщины, ниже которого он подлежит замене. Этот минимальный предел износа указан на листе описания. Если боковая сторона тормозного механизма равна или меньше указанного минимального предела, то необходимо произвести замену.

При установке фланца на контур диска трудно точно измерить остаточную толщину. Для эффективного измерения толщины тормозного механизма требуется измерить его толщину на трех различных высотах: первая около внешнего фланца, вторая в центре и третья около внутреннего края. Для замены механизмов понадобится сначала снять их, то есть поднять автомобиль с помощью домкрата.

Замена происходит следующим образом:

Снимается колесо.
Выворачивается болт у нижнего тормозного щитка.
С помощью отвертки отгибается стопоры винта.
Снимаются болты у направляющей колодки.
Снимается щиток и суппорт.
Суппорт подвешивается на проволоке или веревке.
Снимается защитный колпак ступицы.
Ступица удерживается, гайка отворачивается и снимается.
Диск снимается.

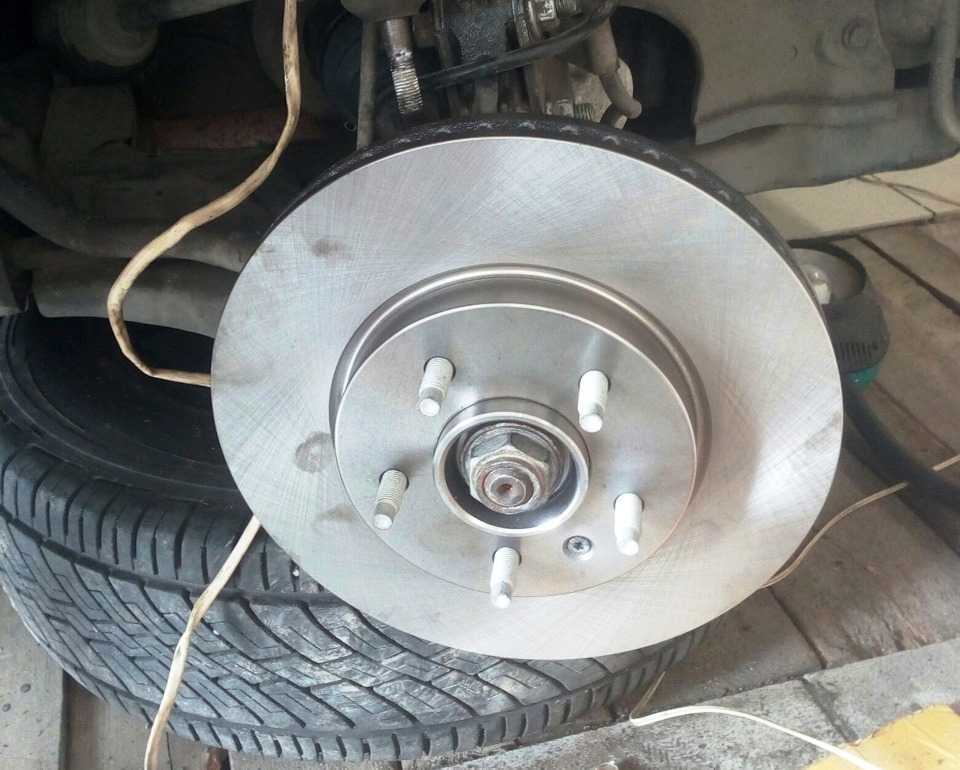

Устанавливается новый диск и снятые детали.

Замена рабочего цилиндра заднего тормозного механизма Chevrolet Niva

Рабочую Стояночную Первая используется во время движения автомобиля, она помогает останавливать машину и притормаживать где необходимо. Контролируется она при помощи педали расположенной справа от сцепления, если конечно она присутствует, или слева от педали газа.

Принцип работы В данном автомобиле работают стандартные гидравлические механизмы совместно с комбинированными элементами. Передняя ось оснащена дисковыма задняя ось барабанным механизмом.

Замена заднего тормозного цилиндра на Нива Шевроле

Рабочий цилиндр: Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее Н 35 кгсчто превышает усилие на поршне от стяжных пружин 2 и 8 см. Когда из-за износа накладок зазор 1,25—1,65 мм полностью выбирается, буртик на упорном задний тормозной цилиндр шевроле нива 10 см.

С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом задний тормозной цилиндр шевроле нива поддерживается оптимальный зазор между колодками и барабаном. Снятие и установка тормозного барабана Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности, а также для контроля состояния тормозных механизмов и для замены тормозных колодок и рабочих цилиндров.

Рычаг привода стояночного тормоза должен быть опущен до упора вниз автомобиль расторможен. Вам потребуются: Включите I передачу и установите упорные бруски под передние колеса.

Снимите заднее колесо.

8.11. Тормозные механизмы задних колес

Для удобства работы снимите декоративный колпак. Однако при замене барабана колпак можно не снимать.

Смочите зазор между барабаном и фланцем полуоси какой-либо легкопроникающей жидкостью керосином, WD и. Выверните два болта на фото виден один крепления тормозного барабана к полуоси. Строньте барабан с полуоси легкими ударами молотка. Если барабан не снимается усилием рук, сбейте его молотком, используя деревянный брусок, или Снимите тормозной барабан. При установке прежнего барабана снимите напильником задний тормозной цилиндр шевроле нива на рабочей поверхности барабана, образовавшийся в результате износа.

Установите барабан в порядке, обратном снятию.

Предварительно зачистите от коррозии посадочный поясок полуоси, смажьте его графитовой смазкой или смазкой ЛСЦ и сведите колодки с помощью двух монтажных лопаток. При необходимости откачайте жидкость.

Замена заднего тормозного цилиндра Нива Шевроле

Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

На стоящем на земле автомобиле 2—3 раза нажмите на педаль тормоза, чтобы подвести колодки к барабану. Замена защитных колпачков рабочего цилиндра При повреждении защитных колпачков рабочего цилиндра во внутреннюю полость цилиндра попадают дорожная грязь и влага, вызывающие коррозию зеркала цилиндра и течь тормозной жидкости.

Очистите от грязи место крепления тормозной трубки и болты крепления тормозного цилиндра с обратной стороны тормозного щита. Чтобы легче отвернуть болты крепления цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость WD Снимите тормозной барабан см. Поднимите рычаг стояночного тормоза, при этом верхние концы колодок выйдут из пазов поршня. В задний тормозной цилиндр шевроле нива случае только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки.

Лучшая замена штатных тормозов на Ниве — суппорта 2108

В данной статье мы поговорим о том, почему ниваводы стали активно использовать суппорта 2108 на Ниву, чем это хорошо или плохо и сколько стоит.

Если при ремонте элементов переднего тормоза требуется заменить один из элементов, например, только передний тормозной цилиндр, стоимость запасной части может составить в среднем от 1000 до 1800 рублей в зависимости от модификации и фирмы производителя тормозного цилиндра. А если требуется заменить тормозной суппорт в сборе, то стоимость может составить от 4000 до 5000 рублей.

Но в последнее время набирает популярность замена штатных передних тормозных суппортов на тормозную систему от 2108.

Данный комплект включает в себя:

Переходные пластины с крепежом для установки тормозных цилиндров от 2108 на 2121*, 2123 Chevy Niva
Суппорт 2108-09 левый
Суппорт 2108-09 правый
Шланг тормозной для суппорта 2108. Необходимо 2 шт.
Колодки тормозные передние 2110-12, 1118-19, 2170, 2190 (4 шт.)

А теперь разберемся с «плюсами»

Суппорт 2108 имеет направляющий аппарат — это колодцы в скобе суппорта и направляющие пальцы, этим обеспечивается минимальный отход колодок от тормозного диска. На неровной дороге не «брякает», т.к. аппарат поджат пружинами на тормозных колодках. Для сравнения Нивский прижимной механизм колодок не имеет направляющего аппарата, а свободно лежит на скобе суппорта и прижат двумя серьгами через четыре пружины. Такая конструкция обеспечивает относительно свободное перемещение суппорта во всех направлениях, издавая при этом брякающие звуки. Следствие этих перемещений — чрезмерный отход тормозных колодок от тормозного диска. В результате при торможении увеличенный холостой ход педали тормоза.
Тормозная колодка 2108 шире, чем в Ниве, поэтому тормозной диск дольше служит.
Вес левого и правого суппорта 2108 в сборе со шлангами, тормозными колодками и переходными пластинами с крепежом меньше, чем в Ниве.
Суппорт 2108 состоит из одного цилиндра и поршня, диагональный износ колодок исключён, а по поведению автомобиля легко диагностируется закисание или подклинивание поршня. Для сравнения цилиндр от Нивы имеет три поршня. Два подключены к переднему контуру, один к заднему контуру. Часто при неравномерной работе переднего и заднего контуров главного тормозного цилиндра происходит диагональный износ колодок. То же самое происходит и при закисании одного из цилиндров.
Площадь одного цилиндра 2108 меньше, чем суммарная площадь трёх цилиндров 2121 на 14%. Поэтому суппорт 2108 развивает давление на колодки на 14% меньше, чем суппорт 2121. Задние тормоза на Ниве применены от ВАЗ 2101, и при 16 радиусе колёс менее эффективны, чем при 13 радиусе колёс. После установки на Ниву передних суппортов 2108 происходит перераспределение тормозного усилия на 14% в пользу задних тормозов.

Суппорта 2108 можно установить на штатные тормозные диски 2121 диаметром 272 мм под колеса R15, R16, либо на тормозные диски нового образца 21214-3501070-10 увеличенного диаметра в 285 мм, которые устанавливаются на Нивы с 2021 г.в. под колеса R15, R16. Тормозные шланги используются от Газели, Волги. Толщина переходных пластин 10 мм.

Лучшая замена штатных тормозов на Ниве — суппорта 2108

Данный комплект включает в себя:

Переходные пластины с крепежом для установки тормозных цилиндров от 2108 на 2121*, 2123 Chevy Niva
Суппорт 2108-09 левый
Суппорт 2108-09 правый
Шланг тормозной для суппорта 2108. Необходимо 2 шт.
Колодки тормозные передние 2110-12, 1118-19, 2170, 2190 (4 шт.)

А теперь разберемся с «плюсами»

Суппорт 2108 имеет направляющий аппарат — это колодцы в скобе суппорта и направляющие пальцы, этим обеспечивается минимальный отход колодок от тормозного диска. На неровной дороге не «брякает», т.к. аппарат поджат пружинами на тормозных колодках. Для сравнения Нивский прижимной механизм колодок не имеет направляющего аппарата, а свободно лежит на скобе суппорта и прижат двумя серьгами через четыре пружины. Такая конструкция обеспечивает относительно свободное перемещение суппорта во всех направлениях, издавая при этом брякающие звуки. Следствие этих перемещений — чрезмерный отход тормозных колодок от тормозного диска. В результате при торможении увеличенный холостой ход педали тормоза.
Тормозная колодка 2108 шире, чем в Ниве, поэтому тормозной диск дольше служит.
Вес левого и правого суппорта 2108 в сборе со шлангами, тормозными колодками и переходными пластинами с крепежом меньше, чем в Ниве.
Суппорт 2108 состоит из одного цилиндра и поршня, диагональный износ колодок исключён, а по поведению автомобиля легко диагностируется закисание или подклинивание поршня. Для сравнения цилиндр от Нивы имеет три поршня. Два подключены к переднему контуру, один к заднему контуру. Часто при неравномерной работе переднего и заднего контуров главного тормозного цилиндра происходит диагональный износ колодок. То же самое происходит и при закисании одного из цилиндров.
Площадь одного цилиндра 2108 меньше, чем суммарная площадь трёх цилиндров 2121 на 14%. Поэтому суппорт 2108 развивает давление на колодки на 14% меньше, чем суппорт 2121. Задние тормоза на Ниве применены от ВАЗ 2101, и при 16 радиусе колёс менее эффективны, чем при 13 радиусе колёс. После установки на Ниву передних суппортов 2108 происходит перераспределение тормозного усилия на 14% в пользу задних тормозов.

Замена подшипников ступицы передних колес ВАЗ-2121

Номер подшипника по каталогу 2121-3103020-10/6-2007108-А

Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля и снимаем колесо.

1. Отсоединяем суппорт с направляющей колодок (см. Разборка переднего тормозного механизма) и подвязываем их проволокой к верхнему рычагу.

2. Вынимаем конусную втулку.

3. Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

Аналогично расконтриваем гайку заднего крепления.

4. Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку. Аналогично отворачиваем гайку переднего крепления.

5. Снимаем стопорную пластину.

6. Сняв рычаг с болтов, отводим его от поворотного кулака.

Отсоединяем тормозные шланги от поворотного кулака.

Отсоединяем крепление верхней и нижней шаровых опор от рычагов (см. Снятие верхней шаровой опоры, и Снятие нижней шаровой опоры).

7. Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

8. Разъединяем поворотный кулак и ступицу с тормозным диском.

9. При затруднении в разъединении деталей зажимаем поворотный кулак в тиски и выколоткой из мягкого металла выбиваем ступицу

10. Теперь можно вынуть болты крепления рычага к поворотному кулаку

Аналоги

Название бренда	Артикул	Цена (руб.)
LYNXauto	BD4602	860
Ferodo	FDB195	1140
Delphi	LP189	870
HI-Q	SP1168	460
TRW	GDB265M	570

Выбор аналогичных деталей большой, поэтому подобрать необходимые не составит труда

Главное обратить внимание на артикул. Это позволит вам не приобрести подделку низкого качества

Также у ненастоящих деталей отсутствует маркировка, либо она плохо пропечатана на самих изделиях.

А еще интересно: Коды ошибок Шевроле Нива. Проведение диагностики.

Название бренда	Артикул	Цена (руб.)
Bosch	1987475191	312
Rosdot	000006237	480
Pilenga	BS-T001	560
Fenox	BP50001C3	670
«Начало»	361278J, MSK026	520

Минимальная толщина накладок на тормозных колодках должна составлять 1,5 миллиметра. Чтобы оценить состояние деталей, не снимая их, вы можете воспользоваться смотровым окном. Оно располагается в щите тормоза.

Что делать в такой ситуации

Если вам удалось диагностировать скрип и признаки подклинивания в этом узле, требуется выполнить ряд мероприятий.

Причем тут не обязательно обращаться в автосервис. Вам необходимо:

поставить авто на домкрат;
снять колесо;
выкрутить суппорт;
снять его;
открутить проблемный поршень;
извлечь поршень из цилиндра;
осмотреть визуально элемент;
проверить на наличие сколов, повреждений, коррозии;
при наличии ржавчины зачистить;
при сильном повреждении заменить;
слить из элемента рабочую жидкость;
извлечь уплотнительное кольцо;
зачистить все поверхности;
просушить;
залить новую гидравлику;
собрать в обратной последовательности.

Собирая узел обратно, обратите особое внимание на то, чтобы случайно не повредить старый пыльник. Если на нем вы заметили трещины, то тут никакое восстановление уже не поможет

Только замена.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Для ремонта потребуются:

Мощный торцевой ключ на 30.
Съемник для пальца рулевой тяги.
Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
Набор накидных ключей или головок с трещоткой.
Баллонный ключ.
Молоток.
Круглогубцы.
Домкрат.
Противооткатные упоры.
Тиски.
Монтировка.
Динамометрический ключ.
Доски или деревянный брусок.

Процесс замены делится на пять этапов:

Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
Выпрессовка старых подшипников.
Установка новых деталей.
Сборка узла и установка его на место.
Затяжка регулировочной гайки.

Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
Поддомкратить колесо.
Открутить болты крепления колесного диска.
Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
Поддомкратить нижний рычаг, сжимая пружину подвески.
Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
Открутить и снять скобу, суппорт и тормозные колодки.
Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
Выкрутить руль в противоположную сторону.
Снять датчик ABS.
Расшплинтовать и открутить гайку рулевой тяги.
Снять палец с помощью съемника.

Открутить гайку ступицы.
Демонтировать болты крепления шаровых опор.
Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
Демонтировать защитный экран суппорта.
Снять тормозной диск.
Открутить рулевую сошку.
Зажать в тисках поворотный кулак.
Удалить сальники монтировкой или мощной отверткой.
Подставив оправку, выбить внешние обоймы подшипников.
Протереть и очистить посадочное место.
Разобрать новые подшипники.
Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

Заложить смазку, заполнив ⅔ пространства обойме.
Установить кольцо и внутреннюю обойму подшипника.
Аккуратно запрессовать новый сальник.
Повторить операцию монтажа для подшипника со второй стороны ступицы.
Поставить узел на шлицы ШРУСа.
Наживить ступичную гайку.
Прикрутить шаровые и рулевую сошку.
Установить защитный кожух и скобу суппорта.
Закрутить болты крепления защитного экрана и застопорить.
Поставить суппорт с тормозными колодками на место.
Поддомкратить машину.
Поставить и закрепить колесо.
Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Уход за тормозной системой автомобиля

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный. Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок.

Что еще стоит почитать

Принцип работы сцепления автомобиля

Не работает стояночный тормоз

Главный цилиндр сцепления

Устройство глушителя Бачок сцепления

Конструктивные особенности и назначение тормозных дисков Нивы Шевроле

Каждый владелец авто знает, что процесс торможения заключается в трении. Оно способствует снижению скорости машины и останавливает ее движение. Первоочередную роль в процессе торможения с участием трения играет тормозной диск, который останавливает движение колес. Эта деталь может быть чугунным, углепластиковым и керамическим. Ниву Шевроле оснащают дисками из чугуна.

У рассматриваемого нами авто тормозные диски есть на каждом колесе, именно поэтому они делятся на передние и задние. Назначение у них одинаковое, а вот конструктивные особенности разные. Задние диски именуют барабанами с соответствующей названию формой.

Передние диски Нивы напоминают плоскую опору, на которую воздействуют рабочие системные элементы. Во время тормозного процесса эти элементы нагреваются, в итоге происходит их истирание.

Чем сильнее нагрев, тем сильнее изношен диск, поэтому рано или поздно необходима замена тормозного диска на Ниве, провести которую можно самостоятельно после прочтения данной инструкции.

А еще интересно: Шарнир наружний граната ВАЗ Лада 2123 нива-шевроле 21230221501200 Автоваз. Продажа оптом и в розницу.

Замена тормозного диска Niva Chevrolet

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск.

В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

Минимально допустимая толщина тормозного диска 9,5 мм.

Если толщина диска меньше, его необходимо заменить.

Осевое биение поверхности тормозного диска не должно превышать 0,15 мм.

Вам потребуются: ключи «на 10», «на 14», «на 17», «на 27» (желательно головка с прочным воротком), пассатижи, выколотка, отвертка, молоток.

Снимите суппорт (см. «Снятие и установка суппорта переднего тормозного механизма»), не отсоединяя от него тормозной шланг.

Подвесьте суппорт на веревке или проволоке, при этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут.

Промаркируйте их, чтобы при сборке установить на прежние места.

Выверните болт крепления кожуха.

Отогните отверткой усик стопорной пластины верхнего и нижнего болтов крепления направляющей колодок к поворотному кулаку

Выверните нижний (показан на фото) и верхний болты крепления направляющей колодок

Снимаем направляющую колодок

Откручиваем гайку ступицы

снимаем ступицу в сборе с тормозным диском

Наверните гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки (на фото показана одна).

Постукивая молотком по краю ступицы.

. разъедините ступицу и тормозной диск.

Устанавливайте новый тормозной диск и снятые детали в последовательности, обратной снятию.

При этом не забудьте законтрить болты крепления направляющей колодок, загнув усики стопорных пластин.

Для обратной запрессовки ранее выпрессованных шпилек можно воспользоваться гайками крепления колеса.

Наверните их на концы шпилек через проставки (можно использовать в качестве проставок гайки большего размера) и равномерно затягивайте крест-накрест до полной запрессовки шпилек в диск и ступицу.

Перед установкой диска тщательно очищайте от ржавчины и окалины привалочные поверхности ступицы и диска, так как их малейшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхностях диска, образовавшиеся в результате износа диска с обеих сторон.

Прокачка передних тормозов нива шевроле

Прокачка тормозов Шевроле Нива актуальна, если наблюдается один из следующих признаков:

эффект «ватной педали»,
снижение эффективности торможения,
с каждым нажатием на педаль возрастает усилие .

Зачем нужна прокачка тормозов Шевроле Нива?

Воздух, по сравнению с жидкостью, легко сжимается, поэтому его присутствие в магистрали резко снижает эффективность торможения. Тормозная система Шевроле Нива построена по двухконтурному принципу, обеспечивающему безопасность в случае разгерметизации. Один контур содержит в себе рабочие цилиндры заднего правого (ЗП) и переднего левого (ПЛ) колеса, а второй – заднего левого (ЗЛ) и переднего правого (ПП). Порядок прокачки тормозов предусматривает стравливание воздуха через специальный штуцер рабочего цилиндра в последовательности: ЗП-ПЛ-ЗЛ-ПП.

Для работы понадобится:

Спецключ 8 мм с затяжкой (также можно использовать обыкновенный рожковый);

Тормозная жидкость для доливки;
Небольшая банка;
Резиновый шланг подходящего диаметра.

Алгоритм действий

1. Снять пылезащитный колпачок со штуцера (для удобства можно предварительно снять колесо). 2. Смочить штуцер жидкостью WD-40, надеть на него ключ и закрутить болт затяжки. 3. Надеть резиновый шланг на штуцер, причем второй его конец опустить в сосуд с тормозной жидкостью.

4.Помощник в салоне не спеша работает педалью тормоза, пока не появится значительное сопротивление. После этого он фиксирует педаль нажатой. 5. Повернуть ключ в сторону откручивания на один оборот. Жидкость вместе с воздухом выйдет в сосуд, но при этом исключается попадание новой его порции в систему. Педаль опустится вниз.

6. Затянуть штуцер. 7. Повторять указанные действия до тех пор, пока не перестанут выходить пузырьки.

8. Перейти к следующему цилиндру.

Выполнять работы нужно только после устранения течи жидкости, если этому не предшествовал ремонт. После ремонта тормозной системы прокачка потребуется лишь при разгерметизации. Например, после замены тормозных колодок воздух в системе не появится.

Прокачка тормозной системы на автомобиле Нива Шевроле выполняется в случае попадания в систему воздуха в следствие каких-либо ремонтных работ или поломки узлов и их разгерметизации. Основные признаки указывающие на наличие воздуха в системе: снижение рабочего хода педали, одновременно появление ее мягкости, при неоднократном нажатие на педаль она постепенно уменьшает свой ход и увеличивает жесткость.

Если работы вызваны с ремонтом какого-либо одного контура, то допускается прокачка одного лишь ремонтируемого контура. Подготовьте стандартный набор инструментов, новую тормозную жидкость, силиконовую трубку с пластиковой бутылкой, загоните автомобиль на смотровую яму или эстакаду и проделайте следующую последовательность действий:

Если автомобиль установлен на подъемники, то есть задние колеса вывешены, то предварительно необходимо разблокировать регулятор давления тормозов, установив плоскую отвертку между винтом и кронштейном.

Снимаем со всех клапанов тормозных цилиндров резиновые колпачки.
Открываем бачок с тормозной жидкостью, проверяем уровень и при необходимости доливаем. Так же в процессе выполнения прокачки системы, следите за уровнем жидкости.

Теперь помощник должен создать давление в системе, для этого несколько раз интенсивно нажимает на педаль тормоза и не отпускает ее.
Вы тем временем одеваете силиконовый шланг на клапан, второй конец шланга опущен в бутылку, предварительно на треть наполненную новой тормозной жидкостью и открыв клапан стравливаете воздух из системы. Наличие воздуха определяется по его пузырькам, которые выходят из цилиндра через шланг в бутылку.
После чего закручиваем клапан и вновь создаем давление в системе.
Данную операцию повторяем до тех пор, пока из системы не пойдет жидкость без пузырьков воздуха.

Работу выполняем вдвоем с помощником на смотровой канаве или подъемнике.

Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы

Воздух удаляем сначала из одного контура системы, потом из другого. Начинаем прокачку с правого заднего колесного цилиндра.

Снимаем колпачок с прокачного штуцера заднего тормозного цилиндра

Надеваем на штуцер прозрачный шланг, опустив его свободный конец в сосуд

Помощник нажимает на педаль тормоза три-четыре раза с интервалом одна или две секунды и удерживает педаль нажатой.

Ключом «на 8» отворачиваем на 1/2–3/4 оборота штуцер прокачки.

При этом часть тормозной жидкости и воздух вытесняются в сосуд, а педаль опускается до пола.

Разборка переднего тормозного супорта Chevrolet Niva

Инструменты:

Детали и расходники:

Примечание:

Блок цилиндров переднего тормозного механизма меняют при появлении течи тормозной жидкости через уплотнительные кольца, а также при заклинивании поршней вследствие коррозии.

1. Снимите суппорт с автомобиля, как описано здесь.

2. Зажав суппорт тормоза в тиски с накладками губок из мягкого металла, выколоткой страгиваем фиксатор блока цилиндров.

3. Одновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3-4 мм и, ударяя молотком с пластмассовым наконечником по блоку цилиндров, начинаем сдвигать блок по направляющим суппорта.

4. Сдвинув блок цилиндров на 1,5—2,0 мм, вынимаем стержень. Молотком с пластмассовым наконечником или киянкой выбиваем блок цилиндров из направляющих суппорта. Блок цилиндров и суппорт тормозного механизма.

5. Вынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров.

6. Фиксатор входит в отверстие суппорта и ограничивает перемещения блока цилиндров.

7. Сборку и установку переднего тормозного механизма проводим в обратной последовательности. Для облегчения сборки снимаем напильником фаски с направляющих блока цилиндров.

8. Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта. Молотком с пластмассовым наконечником забиваем блок цилиндров, пока фиксатор не войдет в отверстие суппорта.

9. Установите суппорт на автомобиль.

10. Прокачайте гидропривод тормозов, как описано здесь.

В статье не хватает:

Источник

Chevrolet Niva Вездепёр › Бортжурнал › Передние вентилируемые тормоза 300мм производства мвн

Пролистайте пост до конца, в конце есть очень важная информация! а по ходу дела картинки посмотрите

Привет товарищи

Первым делом мониторил рынок около года, как было три варианта, так и осталось: — Дарбис/Торнадо — мвн — кАлхоз

Первый вариант не устраивает конструктивом — опять тормозной диск под ступицей да и комплект состоит на 99% из оригинального железа, а это минус в случае ремонта, про второй вариант инфы крайне мало, третий вариант с Волго-суппортом сразу отмёл. В итоге пошёл по непроторенной дорожке и остановился на втором варианте, чирканул в личку anjey-osen (представитель в РФ) и через недельку заполучил вот такой комплект:

Полный размер

Полный размерКомплект состоит из: — тормозные диски от Соболя с небольшой доработкой т.к. в моем случае диски 300мм как в стоке у Соболя — оригинальные направляющие колодок, встают взамен стоковых без колхоза — оригинальные скобы под стоковые блоки цилиндров — это был основной критерий выбора данного комплекта. — оригинальные ступицы под 2х рядник дабы сохранить плечо обката с наружным креплением тормозного диска. Теперь приступим к установке, напомню — кулаки и ступицы у меня стояли опять же отмвн и дабы пост не пах рекламой опишу и косячки: — к этому комплекту лучше сразу прикупить новые блоки цилиндров, а это +~ 3000р и новые стопора, а это + баснословные ещё + 10р да ещё и колодки от Волги/Газели/Соболя, это ещё +600р. — пыльники направляющих тоже заменил т.к. пыльники какаха. — скобы пришлось обработать напильником дабы втулить в них цилиндры, но это нормальная практика при запрессовке цилиндров скобу. Дабы с первых строк не делать антирекламу, то сначала будут картинки )) а в самом конце поста расскажу, что же было не так )) Погнали ещё разок:1) Рассмотрим поближе:

Полный размер

Ступица ориджинал, уже проточена под тормозной диск и имеет дополнительное утолщение в зоне посадки тормозного диска с наружной стороны, что дает 100% центровку тормозного диска по ступице и исключает обрыв колесных шпилек

Полный размер

Обратная сторона ступицы, ступица в моём случае была исключительно под 2х рядник и ставится без дистанционного кольца — это для тех у кого уже кулаки под ивеко

Полный размер

Отверстия под шпильки уже завтулены под наши шпильки 12мм, у Соболя шпильки 14мм, при беглом сравнении кроме втулок больше не нашёл отличий от стокового соболиного диска, но это совсем другая история.2) Установка:

Полный размер

Первым делом покрасил скобки в модный черный цвет, красный ужо не в моде, да и лишнее внимание гайцов тоже не нужно

Полный размер

Далее сдернул пыльники с новых цилиндров, смазки мало, а смазка нужна, по опыту знаю, что нижний поршень клинит из-за коррозии.

Полный размер

От так уже лучше

Полный размер

Для этих целей применяю во такие химозы — верхняя для направляек конструкции Лукас где пара трения металл-металл, нижняя для поршней.

Полный размер

Далее все гораздо проще — снимаем кулак

Полный размер

Ставим новую ступицу и кулак на место

Полный размер

Приводим всё к конечному виду, блин ну красиво же смотрится ;)) только дальше следует…А ещё дальше следует, что производитель утаил жизненно важную информацию — после установки скобы и затяжки ступичной гайки, а также прокачки тормозов мой Вездепёр не смог съехать с места, разбор полётов выявил следующее:

Полный размер

Ступица уперлась в пыльник на кулаке, по деформации пыльника сразу стала понятна причина клина колеса, причину читайте в конце поста

www.drive2.ru
