Символы на приборной панели
На современных автомобилях нередко меняются характеристики работы приборов управления, они оснащаются новыми функциями и системами, со своими индикаторами, имеющими свои же новые символы. По-разному могут выглядеть графические обозначения ламп контроля одинаковых систем на автомобилях разных брендов, даже при одинаковом расположении индикаторов и приборов на их панелях.
Поэтому порой сложно сразу разобраться со значением значков, пиктограмм и символов на приборной панели Рено Дастер, обозначающих функциональность тех или иных индикаторов. Тем не менее любой водитель должен твердо знать все обозначения на приборной панели своего автомобиля. Это позволит, в том числе, своевременно узнать о какой-то критической ситуации или предотвратить поломку и даже аварию.
Расшифровка и описание значков и символов на приборной панели Дастер:
тахометр, показывает количество об/мин коленвалала, имеет на шкале красную зону — недопустимо большая величина об/мин;
указатель остатка топлива, на неровной дороге может выдавать неправильные показания;
клавиша установки времени и переключения одометра (подсчет суточного пробега);
спидометр, показывает текущую скорость движения и количество пройденных километров;
индикатор включенных передних противотуманок;
лампа открытой (любой) двери;
индикатор включенных задних противотуманок;
здесь могут устанавливаться индикаторы: критической температуры ОЖ, дальнего света, малого остатка топлива и др.;
контроль перегрева двигателя;
контроль неисправности электроники автомобиля, при включении во время движения — срочно обратиться в СТО для проведения диагностики;
лампа включения ручного тормоза и низкого уровня ТЖ, при горящей лампе любое движение запрещено;
контроль работы указателей поворотов;
контроль исправности управления двигателя, при включении во время движения — срочно обратиться на СТО для проведения диагностики;
контроль блокировки двигателя, при попытке включить зажигание не штатным ключом, лампа мигает и завести двигатель становится невозможно;
контроль зарядки аккумулятора, если светится постоянно — неисправна система заряда, при малом токе заряда разрядится аккумулятор (примерно через 10 км пробега), при большом возможны повреждения электроники автомобиля;
контроль давления масла, если при работающем двигателе лампа горит, отсутствует давление масла в двигателе, необходимо срочно обратиться в СТО для проведения диагностики;
контрольная лампа сигнализирующая о том, что топливо заканчивается, при загорании нужно срочно заправиться;
индикатор обогрева заднего стекла;
индикация дальнего света фар;
лампа индикации движения 2WD;
лампа индикации движения 4WD;
контроль исправности системы подушек безопасности, постоянное свечение говорит о неисправностях в этой системе ;
контроль ближнего света;
контроль исправности системы ABS, при постоянном горении можно, очень осторожно, самостоятельно доехать до СТО для устранения неисправности.
При повороте ключа в замке зажигания проводится системная диагностика, и лампочки всех индикаторов Дастер высвечиваются. Затем, спустя несколько секунд, некоторые из них гаснут, а остальные перестают гореть только после того, как двигатель будет запущен. При этом изначальное отсутствие свечения лампочки, говорит о ее, или контролируемой ею системы, неисправности. Разобраться что не работает возможно только на СТО, применив сканер. Все индикаторы и приборы панели Дастер (кроме индикатора открытой двери), будут работать только если зажигание включено.
При загорании во время движения ламп, сигнализирующих о неисправности системы зарядки, о падении давления масла в системе смазки, о критической температуре ОЖ, о понижении уровня ТЖ и о неисправности системы торможения, необходимо остановиться. После этого остановить двигатель и доставить Дастер на СТО.
2-din для мультимедийного контента
Для Renault Megane предложен целый ряд очень интересных устройств по соотношению цена – функциональность – надежность – качество. Предложение производителей также предполагает богатство выбора, поэтому предлагаем вашему вниманию наиболее интересные штатные модели. Конечно же, речь идет о современных мультимедийных девайсах 2-din (смотрите фото).
Обратите внимание, что на Renault Megane второй и третьей модели устанавливаются разные устройства, это зависит от некоторых штатных отличий. При покупке не забывайте о сервисных кодах, которые нужно будет ввести, а также о том, что следует проверить разъемы (распиновку), если выбираете неадаптированные девайсы
При покупке не забывайте о сервисных кодах, которые нужно будет ввести, а также о том, что следует проверить разъемы (распиновку), если выбираете неадаптированные девайсы.
Органы управления CD, MP3 проигрывателем на автомобиле Рено Меган 2
1 – включение/выключение;
2 – регулировка громкости;
3 – извлечение диска (EJECT);
4 – 6 – включение сохраненных радиостанций (для установки радиостанции на выбранной кнопке нажмите и удерживайте кнопку до звукового сигнала);
7 – функция SRC выбора источника сигнала, при нажатии происходит последовательное переключение CD, CD changer, тюнер MW(AM) диапазона (средние волны), тюнер LW диапазона (длинные волны), тюнер FM диапазона (88 – 108МГц);
8 – функция TRAFFIC on/off позволяет принимать сообщения системы «Дорожная обстановка», соответствующей стандарту RDS;
9 – функция MODE, позволяет выбрать способ переключения частот или радиостанций при нажатии кнопки 14:
PRESET MODE – переключение частот происходит по порядку сохраненных радиостанций (4-6, 11-13);
MANUAL MODE – переключение частот происходит последовательно с интервалом 100 кГц;
LIST MODE – переключение частот происходит в алфавитном порядке, согласно списку принимаемых радиостанций.
При длительном нажатии кнопки MODE (около 3 секунд) происходит автоматическое обновление списка радиостанций, принимаемых автомагнитолой (до 50 станций) и ввод их в память в алфавитном порядке.
10 – меню настройки звука, позволяет производить регулировку следующих звуковых параметров при последовательном нажатии кнопки 14:
BASS — настройка низких частот;
TREBLE – настройка высоких частот;
BALANCE – регулировка баланса уровня громкости динамиков (правые/левые);
FADER – регулировка баланса уровня громкости динамиков (передние/задние);
LOUDNESS – функция динамической коррекции звучания, которая усиливает нижние и верхние частоты при уровне громкости менее 15 единиц.
При удержании клавиши нажатой более 3 секунд появляется дополнительное меню настройки звука (EXPERT), которое при последовательном нажатии кнопки 14 позволяет производить регулировку следующих звуковых параметров:
AF – функция передачи дополнительной не звуковой информации совместно с сигналом FM диапазона (название радиостанции, информационные сообщения). Также частота радиостанций может изменяться в зависимости от географического положения, поэтому при поездке активизируйте функцию для автоматического выбора альтернативной частоты вещания данной радиостанции (на информационном дисплее появится индикация RDS-AF);
NEWS – аналогично функции TRAFFIC позволяет получать систему сообщений «Новости»;
SPEED VOL –система автоматической регулировки звука в зависимости от скорости движения автомобиля;
AUX – подключение внешних дополнительных аудиосистем;
11 – 13 – включение запрограммированной радиостанции (для установки радиостанции на выбранной кнопке нажмите и удерживайте кнопку до звукового сигнала);
14 – поиск частоты радиостанции, выбор трека, переключение функций в меню настроек.
Дополнительные функции клавиш:
4,5 – выбор папки (для MP3 дисков);
11 – RANDOM, воспроизведение CD и MP3 файлов в случайной последовательности (нажать и удерживать 3 секунды);
12 – вывод информации о проигрываемом MP3 файле на информационный дисплей.
В целях безопасности магнитола поставляется в защищенном режиме. При первоначальном включении или в случае длительного отключения аккумуляторной батареи необходимо ввести четырехзначный код автомагнитолы, который должен быть записан в сервисной книжке по обслуживанию автомобиля. Для ввода кода используются клавиши на панели магнитолы или пульт дистанционного управления штатной магнитолой на рулевой колонке (в зависимости от комплектации).
Порядок ввода кода с помощью клавиш автомагнитолы:
- Последовательно нажимаем кнопку 4 до появления требуемого значения для первой цифры кода.
- Нажимаем кнопку 5, при этом начинает мигать вторая цифра кода. Последовательно нажимаем кнопку 5 до появления требуемого значения для второй цифры кода.
- Нажимаем кнопку 6, при этом начинает мигать третья цифра кода. Последовательно нажимаем кнопку 6 до появления требуемого значения для третьей цифры кода.
- Нажимаем кнопку 13, при этом начинает мигать четвертая цифра кода. Последовательно нажимаем кнопку 13 до появления требуемого значения для четвертой цифры коды.
- Для ввода кода удерживаем кнопку 11 до появления звукового сигнала.
В случае утери восстановить код магнитолы можно, сообщив официальному дилеру цифры штрих-кода, расположенного на задней стенке автомагнитолы или идентификационный номер VIN автомобиля.
Диагностика
- климат-контроля;
- центральный коммуникационный блока салона;
- приборной панели;
- механизм рулевого управления;
- системы безопасности;
- тормозного механизма;
- системы подачи топлива.
Помимо основного ЭБУ в салоне имеется KL-Line сеть, сканирующая состояние АКП, ксеноновых фар и устройство запуска и питания двигателя с газораспределительной установкой.
Самодиагностика
Чтобы запустить процесс самодиагностики Рено Меган 2, нужно вставить ключ-карту в соответствующий слот и нажать кнопку Adac, которая отвечает за вывод данных на монитор бортового компьютера. Обычно это небольшая круглая кнопка, располагающаяся сбоку правого подрулевого переключателя. Для активации режима самотестирования жмем и удерживаем пару секунд кнопку запуска двигателя. Это делается одновременно с нажатием клавиши Adac.
Если запуск произошел успешно, то на панели приборов загораются все световые индикаторы и лампочки.
(Ссылка на источник фото)
На мониторе Рено высвечивается информация о прошивке процессора.
Чтобы получить интересующие сведения (уровень горючего в баке, расход бензина, наличие неисправностей и т. п.) необходимо переменно нажимать кнопку. В процессе могут возникать системные ошибки. Чтобы завершить самодиагностику Меган 2, нажмите кнопку обнуления счетчика суммарного пробега на панели приборов Megane 2.
В процессе самодиагностики, коды неисправностей можно узнать по сигналам центрального индикатора приборной панели Меган 2. Определенное количество вспышек лампочки индикатора соответствует конкретным цифрам и символам. Число сигналов от 1 до 9 указывает на соответствующую цифру. 10 вспышек означает 0. Количество вспышек 11 12 13 14 15 16 определяют латинские символы A B C D E F.
Число вспышек составляет символ, а комбинация из 4-х символов означает код ошибки Меган 2. Для определения отдельных символов и четырехзначных комбинаций используют интервалы между вспышками: 1 секунду между символами и 1,8 секунды между кодами. Кодировка 0000 указывает на отсутствие неисправностей Megane 2.
Диагностика сканером
Для более детальной и точной диагностики систем Renault Megane 2 используют внешние цифровые приспособления и программы для тестирования. Производитель советует устройство CLIP с поддержкой диагностического протокола OBD 2. Для работы потребуется наличие ноутбука или другого мобильного устройства с нужным ПО.
Устройство Renault can clip (Ссылка на источник фото)
Наиболее подходящей утилитой для сканирования является DDT2000, но несмотря на это, она не дает полного представления о состоянии систем Рено Меган 2. Для более подробного анализа существуют платные базовые приложения Renault CAN Clip V-80 и Clip V-93.
Сканирование прибором помогает выявить ошибки и неисправности Меган 2. Чтобы запустить процесс тестирования, потребуется ключ-карта и следующий порядок действий:
Вставляем ключ-карту в соответствующий разъем Megane II.
- Нажимаем и удерживаем в течение 5 секунд кнопку START.
- Подключаем сканер и действуем согласно его инструкции.
Расшифровка обозначений
| Номер на схеме | Обозначение |
| 1 | Лампа исправности системы АБС. |
| 2 | Индикатор работоспособности подушек безопасности, при активации лампы есть вероятность неисправности проводки. |
| 3 | Лампа поломки катализатора, в дизельных версиях указывает на износ сажевого фильтра. |
| 5 | Поворотники. Также индикатор одновременно загорается при включении аварийной сигнализации. |
| 6 | Система курсовой устойчивости отключена или вышла из строя. |
| 7 | Активирован круиз-контроль. |
| 9 | Одна или несколько дверей не закрыты. Если индикатор горит при всех плотно закрытых дверях, следует проверить замки. |
| 10 | Критически снизился заряд аккумуляторной батареи. Либо АКБ изношена и требует замены. |
| 11 | Ремень безопасности водителя не пристегнут. |
| 12 | Активирован ручной тормоз. Если ручник не поднят — проверьте исправность тормозной системы. |
| 13 | Уровень масла в двигателе критически снизился. Если после доливки лампа не гаснет – возможна поломка насоса или засорились магистрали. |
| 16 | Опустел бензобак, нужна заправка топлива. |
| 17 | Выключена подушка безопасности переднего пассажира. |
| 19 | Включен иммобилайзер |
| 20 | Контролька исправности бортовика |
| 22/23 | Включение ПТФ для передней и задней оптики соответственно. |
| 24 | Упал уровень жидкости в системе охлаждения. |
| 25/26 | Лампы-индикаторы включения дальнего/ближнего света головной оптики соответственно. |
Тюнинг приборки Megane 2
Обычно пользователи прибегают к установке дисплея в нижней части панели. В стандартной версии здесь находится лампочка с приклеенной бумажкой сверху.
Далее потребуется доработать схему путем установки 4 светодиодов экрана. Также потребуется две резисторные сборки и пару отдельных резисторов.
В результате получается такой внешний вид.
Далее необходимо поколдовать с прошивкой системы. Чтобы приборка показывала обновленный дисплей и все работало, в интернете можно скачать дополнительный софт.
Следующим типом доработки является замена стрелок, шкал приборов, и других внешних элементов.
Несложный алгоритм
В сети есть немало фото, по которым вполне можно сориентироваться, как снять панель на Renault Megane. Конечно же, перед этим мероприятием необходимо приобрести шумоизоляцию. Ее потребуется совсем немного — будет достаточно полуметра. По толщине хватит 2 мм. Итак, приступим.
Начнем демонтаж со снятия бардачка. Крепится этот элемент на четырех болтах, его можно быстро демонтировать.
Далее надо демонтировать боковую панель. После этого вытаскиваем провод, который подводится к подушке безопасности Рено. Затем откручиваем два болта, которые крепят бардачок. Теперь можно тщательно проклеить стык бардачка с панелью. Не упустите проклейку воздуховода, подающего воздух в ноги.
Настал черед торпеды. Целиком ее снимать нет смысла, это крайне сложная процедура в техническом плане на Рено Меган. Вполне достаточно демонтировать магнитолу для доступа к многочисленным пустотам, в которых может раздаваться скрип соприкасающихся деталей. Даже не нужно фото, чтобы понять, как снять магнитолу на Рено Меган.
Для этих целей потребуется четыре стержня от обыкновенной шариковой ручки
Их вставляем в узкие отверстия по бокам магнитолы и осторожно начинаем тянуть ее к себе. Если процесс идет тяжеловато, можете осторожно помочь снизу отверткой.
Теперь пришел черед снятия панели, которая держится на четырех болтах
Идет она тяжеловато, следует без лишних усилий, плавно тянуть ее к себе. Будьте аккуратны при снятии, не стоит делать резких рывков.
После того как вы получили доступ к пустотам торпеды Мегана, можно не спеша заняться проклейкой. Необходимо в первую очередь проклеивать на Renault Megane все имеющиеся стыки между пластиковыми деталями
Обязательно обратите внимание на те пустоты, которые находятся в зоне климат-контроля. Они тоже подлежат обработке.
Эксплуатация моторов Рено Меган 2-го поколения
Был довольно неплохой ассортимент силовых агрегатов – бензиновые шестнадцатиклапанные четырёхцилиндровые 1.4, 1.6 и двухлитровые у которых мощность варьируется от 82 до 136 сил! Также был выбор из двухлитровых турбоагрегатов, мощность 163-225 л.с.! Здесь только одно самое слабое место у «реношных» бензиновых 1,6 и 2литровых агрегатах отказывает механизм плавного урегулирования фаз газораспределения, как и у других моделей фирмы с аналогичными моторами. Были случаи, когда эта система отказывала на 30 т. километров пробега. но чаще всего её ресурс может составить примерно 80 т. километров. Такой же ресурс имеет и подушка двигателя, но если ездить агрессивно, то его можно сократить вдвое.
Бывает, что окисляются контакты датчика «коленвала», что иногда может привести к тому, что мотор вовсе перестанет заводиться. Аналогичную ситуацию можно наблюдать из-за севшего «аккумулятора».
Стоит отметить, что Megane 2 примерно через каждые 60 т. километров требует «обновления» всех роликов и ремня ГРМ. Подобную работу лучше не доверять гаражным мастерам. Например, часто они крепежный болт не дотягивают, из-за чего шкив почти всегда проворачивается. В результат состоится «встреча» клапанов с поршнями. Вместе с ремнем ГРМ необходимо поменять ремень привода навесного оборудования и помпу. К турбодизельным двигателям нареканий и больших претензий не имеется. У них рабочий диапазон от 1,5 до двух литра, а мощность 80-150 сил, кстати, самый мощный и моментный из всех базовых Меганов именно двухлитровый турбодизель!
Основные ошибки Рено Меган 2
Помимо сообщений бортового компьютера о неисправностях при диагностике системы Megane 2, на приборной доске могут возникать ошибки. Чтобы выяснить, почему они возникают и как их исправить, рассмотрим их более детально.
Braking fault
(Ссылка на источник фото) Практически все владельцы Рено Меган 2 сталкивались с ошибкой braking fault. Также при этом загоралась лампочка индикатора STOP и восклицательный знак на спидометре. Причем в разных ситуациях, ошибка проявлялась по-разному: появлялась и сразу пропадала, задерживалась и отображалась постоянно, пока работает двигатель. При этом в памяти она обычно не сохранялась.
Согласно инструкции производителя, данная ошибка выводится при неполадках тормозного механизма: при износе колодок или дисков, низкого уровня тормозной жидкости и т. д. Устранив неисправность она должна пропадать если это не связано с повреждением датчиков, проводки, окислением контактов на АКБ или цепи. Чаще всего дело в низком уровне тормозной жидкости Меган 2.
Electronic fault
(Ссылка на источник фото) Ошибка electronic fault Рено Меган 2 говорит о неполадках в работе электронной системы. В основном она возникает при неисправностях тормозной педали, когда не срабатывают стоп-сигналы. Из практики известно, что это может быть связано со слабым контактом предохранителя на клемме АКБ, от которой питается электронный БУ.
Предохранитель выполнен из хрупкого материала, поэтому часто выходит из строя. При этом блокируется зажигание, работа бензонасоса, в редких случаях стартера. В результате возникают проблемы с запуском двигателя Megane 2.
DF119
(Ссылка на источник фото) Ошибка df119 говорит о проблемах в работе датчика положения распределительного вала или обрыве его цепи. Для ее устранения снимаем датчик, находящийся возле правой катушки зажигания и проверяем сопротивление.
Берем мультиметр и замеряем сопротивление между контактами 1 (масса), 2 (сигнал) и 3 (напряжение). Штатное сопротивление между 1-2 и 1-3 должно быть более 100 кОм, между 2-3 – 10250 Ом +/- 512,5 Ом. Если значения прибора показывают меньше нормы, значит датчик Меган 2 неисправен и требует замены.
(Ссылка на источник фото)
- 1-3 – более 148 кОм;
- 1-2 – более 135 кОм;
- 2-3 – 5630 Ом.
Если показатели аналогичны, устанавливаем датчик. После установки не забудьте удалить ошибку Меган 2. Для этого рекомендуется использовать подключение PyRen + ELM327 v1.5. В окошке настроек под параметром K-line выставляем галочку -si и в поле Other options вводим ключ -vv.
(Ссылка на источник фото)
Далее в выводе ошибок находим нужную и стираем.
Кликните, чтобы увеличить
В завершение стоит убедиться что она больше не появляется. Для этого запускаем двигатель Рено Меган 2 и пробуем кататься. Если все в порядке, снова подключаем устройство и убеждаемся что ошибка удалена.
Check injection
(Ссылка на источник фото) Check injection – это ошибка, связанная с системой впрыска и возможными повреждениями дроссельной заслонки и ее разъема. Поломка сопровождается плавающими оборотами регулятора холостого хода Megane 2.
DF080
Часто ошибка df080 возникает после df119 и указывает на поломку клапана фазорегулятора, на котором имеется тонкая сетка, состоящая из 4 частей. Если одна из них ломается и попадает в клапан, происходит засорение и в результате он выходит из строя. Это часто случается при замене смежных деталей или чистке фазорегулятора. Процесс его замены в автомобилях Рено Меган 2 не представляет никакой сложности, поэтому с этим справится даже новичок.
(Ссылка на источник фото)
Low battery
(Ссылка на источник фото) Ошибка low battery на приборной панели Рено Меган 2 показывает низкий уровень заряда батареи. Если при этом загорается Stop, а также значок АКБ после запуска двигателя, то причина этого – повреждения реле регулятора напряжения в генераторе.
Обычно эта ошибка устраняется путем замены регулятора:
Откидываем контакты с АКБ Меган 2.
Жмем фиксатор и снимаем пластиковую фишку с генератора.
Берем ключ на 13 и выкручиваем крепежную гайку с контакта силового провода, после чего снимаем его.
Этим же ключом откручиваем болт крепления стержня к генератору и поднимаем ее верх до упора.
Далее плоской отверткой поддеваем и снимаем защитный кожух.
Ключом на 7 откручиваем два болта и шпильку с крепления регулятора Меган 2, затем снимаем его.
Ставим новый регулятор, прикручиваем шпильки, болты, одеваем кожух до щелчка, так чтобы щетки вышли наружу и контактировали с кольцами на валу ротора Megane 2.
Двигатель
- Фазорегулятор ходит меньше чем хотелось (часто пугает своим треском, к тому же машина отказывается набирать обороты). А цена у него не маленькая – от 120 долларов. Те, у кого стоит двигатель 1,4 л., проблема не касается (нет фазорегулятора). На двигателях 1,6 и 2,0 л. Проблема может начать беспокоить уже после 30 тыс. км пробега, хотя чаще возникает на 100 тысячах.
- Малый ресурс работы шкива коленвала с резиновым демпфером (составит 60 — 80 тысяч пробега).
- На 30 тысячах пробега может понадобится чистка дросселя, причем вместе с этой процедурой нужно менять его резиновое уплотнение (дубеет и как результат появляется подсос воздуха).
- Не радует ресурс работы катушек зажигания, который, как шкива коленвала составляет 60-80 тыс. км.
- После 80 000 км наверняка начнет создавать проблемы с запуском авто,- стартер. Но зачастую небольшие дефекты легко устраняются (замена предохранителя втягивающего, зачистка контактов и проводов).
- У владельцев первых Меганов второго поколения слабая задняя нижняя опора двигателя. В большинстве случаев время жизни составит всего около 20-30 тыс. км пробега. Об её кончине будут говорит рывки и толчки при старте. На авто выпускавшихся после 2008 года проблема устранена производителем.
К сожалению мало информации о надежности дизельного агрегата Рено Меган 2. Основные проблемы возникающие с ним это прогар шайбы под форсунками или трещин в корпусе интеркуллера, но грозят такие дефекты не ранее 120 тысячах пробега.
Наиболее надежным является 98 сильный бензиновый двигатель с объемом 1,4 л. К нему претензий возникало меньше всего.
Цветовые обозначения ламп-индикаторов
Индикационные лампочки на панели приборов Рено Дастер отличаются не только конфигурацией пиктограмм, но еще и цветовыми решениями, каждое из которых имеет свою группу сигналов.
Описание индикаторов разного цвета:
свечение индикаторов красного цвета говорит о серьезных неисправностях, или важных напоминаниях, могущих повлиять на безопасность движения Дастер. В этом случае необходимо остановить машину, заглушить мотор и доставить ее на СТО. Лампа будет в активном режиме до устранения неисправности;
желтые и оранжевые индикаторы напоминают о необходимости проведения ТО или какого-то ремонта определенной детали. Иногда такой значок мигает
В этом случае, сразу, соблюдая меры предосторожности, нужно обратиться на СТО для диагностики и устранения причин появления этих напоминаний. В противном случае, автомобиль может получить повреждения;
синий и зелёный цвета лампочек информируют о том, что тот или иной функционал машины работает нормально.
Монтаж

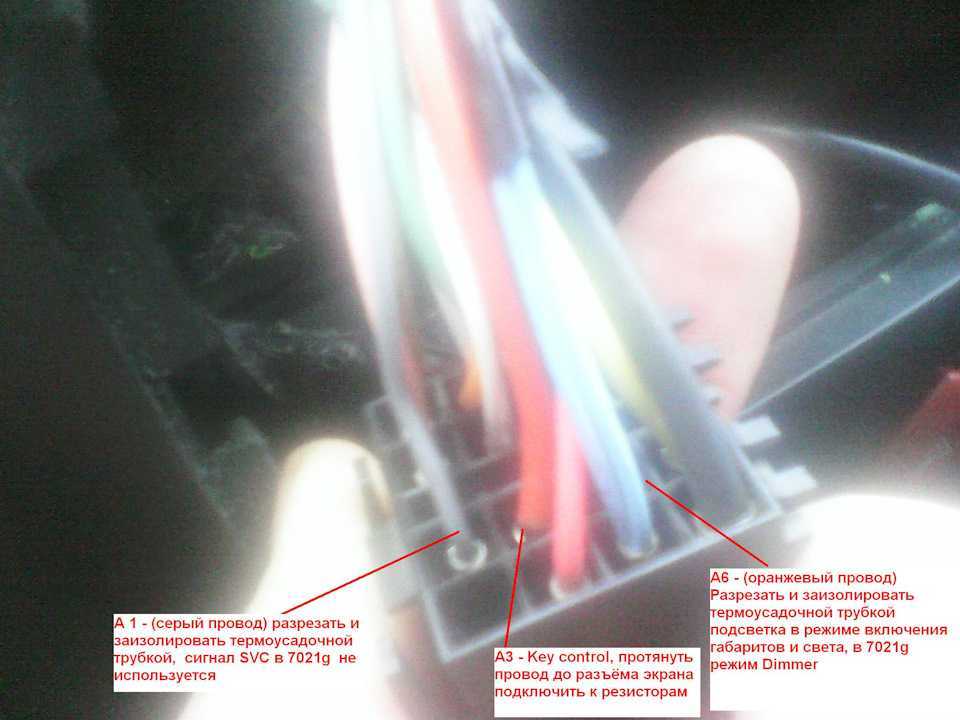

Подключение новой или замена штатной магнитолы на первый взгляд может показаться трудоемким процессом, который требует особых навыков и определенных знаний, но это не так. В этом вопросе самое главное изучить как можно подробней инструкцию, которая прилагается к аудиосистеме, после чего многие вопросы отпадут сами собой
Самое важное это понять где располагаются все штатные элементы проводки, штекера и адаптеры, и куда они подключаются
Основная задача мастера вовремя монтажа не допустить ошибок, правильно разблокировать магнитолу, а также сделать это более правильным, на прямую или через адаптер.
Чтобы произвести монтаж или ремонт аудиосистемы или ее составляющих, необходимо:
- Первым делом при помощи ножа или отвертки снимается лицевая панель, расположенная в центральной консоли.
- Затем достается корпус системы и отсоединяется шина, на ней уже должно быть правильная расположение проводов которые идут к антенне, колонкам, и другим элементам. Если необходимо используйте адаптер.
В Шине располагаются провода благодаря которым обеспечивается работа таких элементов как GPS, USB, и клавиши расположенные на руле. Во время установки нового оборудования шину необходимо подключить к корпусу, после этого все необходимое устанавливается обратно на свое место, и водится код магнитолы Рено Меган 2.
В хэтчбеке Megan в отличие от седана, на задней полке отсутствуют штатные места для колонок, поэтому как правило работают только четыре динамика, которые расположены в каждой двери.
Когда установили новую аудиосистему или штатную после ремонта, она работать не будет, даже если все подключено правильно. Это проблема связана с тем что инженеры для того чтобы предотвратить возможность пользоваться украденной магнитолой, установили специальную защиту и чтобы ее снять нужно ввести специальный код, который состоит из 4 цифр.
Если магнитола приобреталась в магазине то необходимый код можно узнать из сервисной книжки, которая прилагается при покупке. Если по каким либо причинам его там нет, то узнать его можно у дилера, или на форуме по серийному номеру через людей которые смогут по нему сгенерировать код.
Установка и монтаж
Процедура демонтажа и монтажа приборной панели Рено Дастер несложна. Эта операция обусловливается, например, выходом приборов из строя и необходимостью замены щитка индикаторов или при снятии рулевой колонки, в некоторых случаях при шумоизоляции салона. Перед началом работы необходимо обесточить систему электропитания, сняв клемму “—” (минус) с аккумулятора.
В первую очередь снимается декоративный кожух, расположенный по центру торпеды. Он крепится на восьми механических фиксаторах, расположенных по два с каждой стороны. Никакой крепеж здесь не применяется, фиксаторы снимаются обыкновенной, широкой, плоской отверткой, которую во избежании повреждений лучше обернуть тканью.
Далее, поддевая той же отверткой и преодолевая сопротивление семи фиксаторов снимаем декоративную панель, расположенную справа от приборов, рядом со снятой. Затем поддев отверткой, вытягиваем из пяти фиксаторов левую пластиковую накладку панели приборов.
Потом отжав отверткой, снимаем верхнюю накладку козырька.
После этого, потянув рукой удаляем 2 (левую правую) верхние пластиковые накладки приборного щитка. Выкручиваем, применив ключ Тоrx Т-20 4 самореза, и выдвигаем панель из торпеды. Нажав фиксаторы разъединяем “папу” и “маму” электрических колодок серого и черного цветов и полностью вынимаем панель приборов.
Панель Рено Дастер ремонту не подлежит и просто меняется на новую. Новую деталь необходимо устанавливать в обратном от снятия порядке.
Снятие подрулевого переключателя Рено Меган 2
Обстоятельств демонтажа тоже хватает — от ремонта проводки до покупки новей Как снять заднее сиденье на Лада Веста своими руками Подготавливается авто для проведения работ, отключается минусовая клемма аккума. Демонтаж заднего сиденья Руками необходимо взяться за фронтальный край подушки заднего дивана и потянуть ввысь, пока петля каркаса подушки не выйдет из отверстия фиксатора рено меган 2 снятие подрулевого переключателя салоне.
Данная операция повторяется нескол Видео о ремонте подрулевого шлейфа в Megane 2. Специалто для www.
Реставрационные работы Для того чтобы устранить проблему непосредственно в самом шлейфе и приступить к ремонту, его нужно разобрать. Делается это в один этап — просто отжимаются 4 защелки.

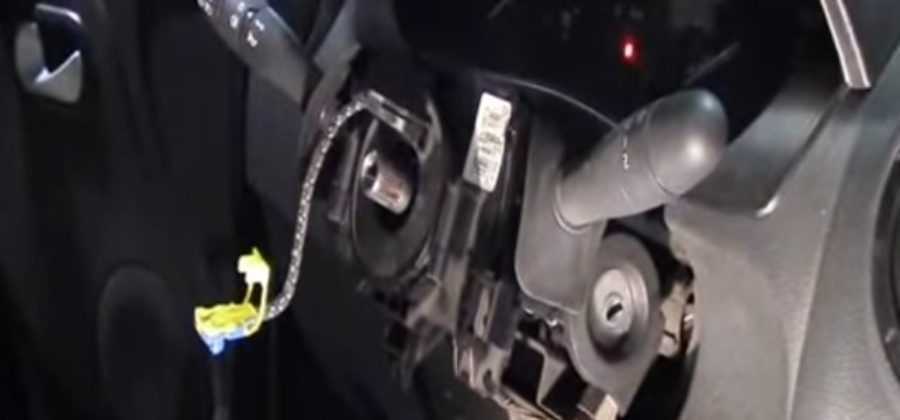

Зачастую проблема именно в том, что шлейф белая лента рвется в основании обоймы. Последовательность выполнения замены Замена подрулевого шлейфа осуществляется следующим образом: Приступаем к снятию верхнего и нижнего кожухов на рулевой колонке.
Винты имеют разную резьбовую навивку: Съем верхнего кожуха выполняем путем поддевания его отверткой и подтягивания вверх. После демонтажа можно рено меган 2 снятие подрулевого переключателя, что он крепится посредством четырех защелок. В аналогичном порядке снимаем кожух с нижней стороны колонки. Завершив демонтаж кожухов на Renault Megane 2, обеспечиваем доступ к технологическому отверстию сзади.
В него вставляем отвертку лучше с крестообразным профилем и надавливаем на пружинную защелку. Выполнение этой манипуляции позволяет снять подушку путем рено меган 2 снятие подрулевого переключателя ее вверх. Реставрационные работы Для того чтобы устранить проблему непосредственно в самом шлейфе и приступить к ремонту, его нужно разобрать.
Делается это в один этап — просто отжимаются 4 защелки. Зачастую проблема именно в том, что шлейф белая лента рвется в основании обоймы. Уберите круглую пластмассу, в руках останутся только провода. Можно приступать непосредственно к ремонту. Снимите защитную пластмассовую панель с ленты она как в коробочкесрежьте её у основания и щипцами откусите оставшийся держатель шлейфа со стороны верхней части.
Очистите посадочное место от оставшейся рено меган 2 снятие подрулевого переключателя.
Аккуратно, с помощью ножа и кислотного ФЛЮСа, поцарапайте медные прожилки. Затем щеточкой подойдет и зубная и очищающей жидкости нужно вымыть остатки ФЛЮСа. Нанесите на зачищенную поверхность нейтральный ФЛЮС. Новую ленту нужно ровно приложить и запаять сначала с двух сторон, а потом отдельно каждую дорожку. Затем в основании обоймы, где был разрыв шлейфа можно установить фиксатор в виде куска проволоки, который огибается вокруг ленты и припаивается к пластмассовой части.
Ремонт шлейфа окончен. Это делается для себя чтоб знать как поставить руль там есть штатная насечка и до какого рено меган 2 снятие подрулевого переключателя затянуть болт обратно. Отсоединяем контакты земли и клаксона. Снимаем медиа-джойстик.
Отжав винт стягивающий стяжку крепления подрулевого, нажимаем на него и снимаем подрулевой. Нужно отсоединить все колодки с проводами. Разбираем подрулевой.
Откручиваем 4 винта, они держат крышки переключателя.
Замена подрулевого шлейфа и переключателя Рено Меган 2
Снимаем вехнюю крышку Снять разъем со шлейфом. Если остаток шлейфа больше 50см.
Если меньше то тогда ищем подходящий на замену.
Веб-сервер
| Информация о дата-центре |
| PE Doroshenko Alexandr Andreevich AS58219 Ekus Ltd. Chelyabinsk Chelyabinsk Russian Federation 55.1544, 61.4297 |
| Время загрузки веб-сервера составляет 0.72 секунды |
| Серверами доменных имён являются ns4.frienddns.net (5.45.64.85), ns3.frienddns.net (185.14.31.38), ns2.frienddns.info (5.61.43.162), ns1.frienddns.info (91.107.110.228). ИП адрес сайта 195.28.183.18 | |
| ИП: | 195.28.183.18 |
| Тип сервера: | nginx/1.2.1 |
| Кодировка: | UTF-8 |
| ПИНГ www.my-megane2.ru (195.28.183.18) Размер пакета составляет 52 байт. | |
| 52 байт для 195.28.183.18: seq_num=1 TTL=57 | 27.8 мс |
| 52 байт для 195.28.183.18: seq_num=2 TTL=57 | 28.2 мс |
| 52 байт для 195.28.183.18: seq_num=3 TTL=57 | 27.4 мс |
| — www.my-megane2.ru результаты пинга — | |
| 4 запроса отправлено, 4 пакета получено, 0 потеряно (0% потерь) | |
| Средний пинг до сервера составляет 20.9 мс, и среднее время загрузки сайта 0.72 секунды. |
| Конфигурация веб-сервера | |
| Контроль кеша: | max-age=604800 |
| Тип содержания: | text/html; |
| Дата: | Mon, 27 Mar 2021 14:51:15 GMT |
| Истекает срок: | Mon, 03 Apr 2021 14:51:15 GMT |
| Ссылка: | ; rel=»https://api.w.org/» |
| Веб-сервер: | nginx/1.2.1 |
| Разное: | + |
| П3П: | — |
| Добавление куки: | — |
| Е-тэг: | — |
| Содержание MD5: | — |
| Штифты открытого ключа: | — |
Данные являются приблизительными* Последнее обновление: 05.04.2017 20:54:33
Возможные проблемы
Столкнувшись с какой либо проблемой на магнитоле, первые мысли которые могут возникнуть у автовладельца что ее нужно ремонтировать или менять на новую. Но как правило большинство проблем решить довольно просто, а наличие каких либо серьезных знаний при этом не требуется.
Чаще всего проблема которая возникает это перестает работать USB порт. Первое что нужно сделать это прочистить все стенки порта, при помощи спирта и ватной палочки. Эту процедуру желательно проводить один раз в год.
Второй распространённой проблемой является неработающий динамик, который перестает работать после замены аудиосистемы, решается эта проблема заменой клеммы на динамике. Это связанно с тем что со временем влага и пыль может оседать на контактах, что приводит к плохой проходимости сигнала. Поэтому первое что нужно сделать это почистить контакты.
Где гремит приборка
Большинство водителей жалуются на то, что зимой на Мегане скрипит панель буквально повсюду. Для устранения сверчков потребуется полностью разобрать приборку и в местах соприкосновения пластика с металлом или другими частями, проклеить антискрип. Процедуру следует делать везде, где только можно – частичная заделка сможет убрать только долю посторонних звуков.
Приборка Мегана информативна и удобно выполнена. Все элементы конструкции отлично сочетаются с органами управления.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Источник
