Технические характеристики двигатель уаз 469

УАЗ-469 технические характеристики.

Геометрическая схема УАЗ-469 чертеж

Технические характеристики УАЗ-469
Тип кузова универсал
Колесная формула 4 х 4
Количество дверей 5
Габариты
Длина 4025 мм.
Ширина 1785 мм.
Высота 2015 мм.
Колесная база 2380 мм.
Колея передняя/задняя 1453/1453 мм.
Допустимая масса / снаряженная масса 2450 / 1650 кг.
Клиренс 300 мм. (220 мм. УАЗ-469Б)
Наименьший радиус разворота 6,5 м. (6,3 м. УАЗ-469Б)
Число мест 7

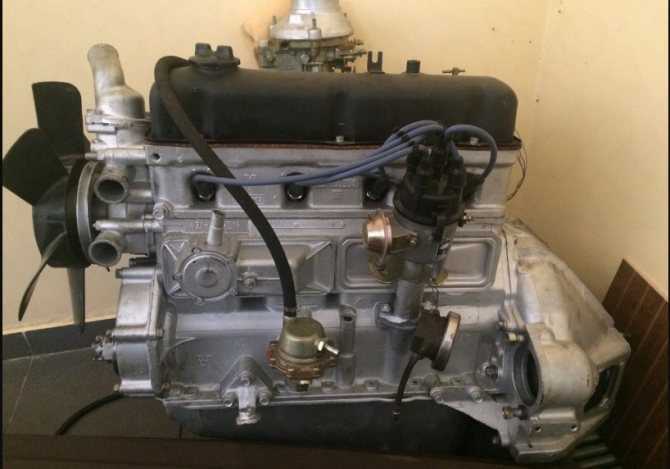

Двигатель УАЗ-451МИ
Марка 451МИ
Двигатель/система питания Бензиновый / Карбюраторный
Карбюратор К-129В
Объём 2445 см 3
Мощность 75 л.с. при 4000 об/мин.
Количество цилиндров 4
Количество клапанов 8
Диаметр цилиндра 92 мм.
Ход поршня 92 мм.
Степень сжатия 6,7
Расход топлива на 100 км. 16 л.
Максимальный крутящий момент 166.7 н*м при 2200 об/мин
Двигатель УАЗ-4178
Марка УМЗ-4178
Двигатель/система питания Бензиновый / Карбюраторный
Карбюратор К-129В
Объём 2440 см 3
Мощность 92 л.с.
Количество цилиндров 4
Количество клапанов 8
Диаметр цилиндра 92 мм.
Ход поршня 92 мм.
Степень сжатия 6,7
Расход топлива на 100 км. 15,5 л.
Максимальный крутящий момент ??? Н·м, при 1600 об/мин
Двигатель ЗМЗ-4021.10
Марка ЗМЗ-4021.10
Двигатель/система питания Бензиновый / Карбюраторный
Карбюратор К-129В
Объём 2440 см 3
Мощность 95 л.с.
Количество цилиндров 4
Количество клапанов 8
Диаметр цилиндра 92 мм.
Ход поршня 92 мм.
Степень сжатия 6,7
Расход топлива на 100 км. 15,5 л.
Максимальный крутящий момент ???
Трансмиссия
Привод Полный подключаемый
Коробка передач механическая, 4-х сткпенчатая
Рулевое управление червячный редуктор
Подвеска передняя/задняя Неразъемная балка моста
Максимальная скорость 120 км/ч.
Разгон до 100 км/ч 39,2 сек.
Грузоподъёмность 400 кг.
Размер шин 215 SR 15
Размер дисков 6L х 15
Объём бака 78 л.
Напряжение в сети, В 12
Аккумуляторная батарея 6СТ-60

Первые УАЗ-469 1972 год.

Первые УАЗ-469 сошли с Ульяновского конвейера
автозавода 15 декабря 1972 года. Они полностью сменили ГАЗ (УАЗ)-69.
В качестве агрегатной базы в значительной степени использовалась
хорошо зарекомендовавшая себя, известная надёжностью и
конструктивным запасом прочности ГАЗ-21 «Волга».

фотография УАЗ-469

Под индексом УАЗ-469 машина выпускалась до 1985
года, после чего в соответствии с отраслевой системой 1966 года и
получила четырехзначный номер 3151 (номер 31512 получила гражданская
модификация 469Б).
    В августе 1974 года три совершенно стандартных
(без лебёдок и противобуксовочных цепей) автомобиля УАЗ-469 во время
испытательного пробега достигли ледника на горе Эльбрус.
    Требования основного заказчика (АРМИЯ) для
автомобиля со специфичными особенностями внедорожника, базовой
модификациии. Автомобиль для военных должен был обладать большим
дорожным просветом для лучшей проходимости, должен был иметь предпусковой
подогреватель, экранированное электрооборудование с помехоподавителями
в электрических цепях, герметичные фары и прочие отличия.
    Конструктивные особенности военной модификации при эксплуатации в мирное
время автомобили должны быть предельно унифицированы, для условий мобилизации
в военное время. Поэтому существовала модификация УАЗ-469БГ — медицинский
вариант. При складывании задних сидений и трансформации задней площадки
в грузовую стновилось возможным перевозка раненого на стандартных санитарных
носилках, пристегиваемых к специальным кронштейнам на заднем борту и
поручню переднего пассажирского сидения.

фотография панель приборов и управления УАЗ-469

Внутреннее пространство кузова внедорожника УАЗ-469 по сравнению с
ГАЗ-69 стало значительно просторнее. Намного удобнее стала посадка
и высадка. Аккумулятор из обитаемого пространства салона переместили
в моторный отсек. Подкапотное пространство тоже стало намного
просторнее, что обеспечивало хорошую доступность к двигателю и
остальным находящимся там узлам. Соответственно упрощая и ускоряя
контрольный осмотр, техобслуживание и ремонт.

фотография панель приборов и управления УАЗ-469

Рулевое колесо 1 расположено с левой стороны. В центре рулевого колеса помещена кнопка 2 звукового сигнала. Справа на рулевой колонке расположена рукоятка 3 переключателя указателей поворота. Рукоятка автоматически возвращается в нейтральное положение при повороте рулевого колеса в обратную сторону (движение автомобиля по прямой). На центральной стойке ветровой рамы установлено внутреннее зеркало 4 заднего вида.

В верхней части ветровой рамы установлен электрический стеклоочиститель 5. Справа от водителя располагается панель 6 приборов. На ветровой раме располагаются два противосолнечных козырька 7. Для очистки ветрового стекла установлены две щетки 8 стеклоочистителя. А в нижней части ветровой рамы имеются два патрубка 9 обдува ветрового стекла. Ветровая рама имеет два запора 10. На УАЗ-469 чертеже справа от водителя на передней панели имеется поручень 11 пассажира. Там же под ним фонарь 12 освещения. Справа от водителя под передней панелью располагается рукоятка 13 заслонки люка вентиляции и отопления.

Заслонка люка открывается подачей рукоятки на себя. Отопитель имеет регулировочные заслонки 14 подачи теплого воздуха к ногам водителя и пассажира. Справа от водителя располагается рычаг 15 включения переднего ведущего моста. По инструкции УАЗ-469 передний ведущий мост включен, когда рычаг занимает переднее положение. На отопителе в средней части имеется крышка 16, она позволяет теплому воздуху поступать в салон кузова. Там же располагается и рычаг 17 управления раздаточной коробкой, который может занимать три положения: переднее положение (по ходу автомобиля) — включена прямая передача; среднее положение — нейтральное; заднее положение — включена понижающая передача. Рядом с водителем располагается рычаг 18 переключения передач, на рукоятке которого нанесена схема переключения передач. Схема положений рычагов коробки передач и раздаточной коробки показана на следующей схеме.

Пример тюнинга мотора

Тюнинг двигателей, установленных на автомобилях УАЗ, сделать не так легко. Любое вмешательство в мотор может повлечь за собой уменьшение тяговой силы. Да и модели многих движков устаревшие, поэтому слишком большое количество новшеств и изменений может сыграть с ними злую шутку.

Можно, конечно, модернизировать некоторые механизмы и системы

Изменения в поршневой группе нужно проводить с осторожностью, руководствуясь инструкциями. Поршневые кольца меняются на кованые, более качественные и прочные

Известная выпускает именно такие кольца. При желании можно установить и другие детали, но работы потребуют профессионального подхода и соответствующего инструмента.

Выполняется балансировка коленвала

Сбалансировать в домашних условиях коленвал автомобиля УАЗ 31514 можно только с маховиком. Установив коленвал на одно из ребер Т-образных пластин, определяют самую тяжелую точку. Коленчатый вал будет катиться по пластинам, пока не остановится самой тяжелой точкой вниз. С этой точки и нужно будет снимать небольшой слой металла, периодически проверяя результат.

ГРМ имеет ряд особенностей, поэтому неспециалистам лучше не изменять его конструкцию. Тем более распредвал тюнингуют только в спортивных интересах. Если же что-то пойдет не так, характеристики двигателя только ухудшатся.

Читайте:

Сколько Литров Масла В Двигателе Ваз 2106… Сколько литров масла в двигателе VAZ 2106 Масло для ваз 2106 Выбор смазки на основе типа двигателя и степени его износа. наиболее правильный подход. Для конкретного двигателя необходимо выбрать моторное масло. Первое, что вам нужно выяснить перед покупкой: год двигателя и его тип; условия работы машины; минимальная температура области, в которой …

Где Находится Номер Двигателя На Мазде 3… Где номер двигателя для Mazda 3 2008 Номер двигателя отпечатан на задней части блока цилиндров, рядом с выпускным коллектором. На пластине, прикрепленной к средней стойке кузова, дается рекомендованное давление воздуха для холодных шин. Номер двигателя отпечатан на блоке цилиндров. По истечении срока действия авторского права в России этот период с…

Впускной и выпускной коллекторы на УАЗ 31514 тюнингуют многие автовладельцы. Первостепенной задачей является ликвидация ступеньки между окнами и коллекторами. Отверстия часто не совпадают.

Зазубрины внутри канала коллектора удаляются грубой обработкой или более тщательной полировкой. Такая модификация улучшит работу двигателя в плане равномерности наполнения цилиндров и улучшит его характеристики.

Основные технические характеристики УАЗ 469

 469                      469Б

Масса без нагрузки 1600 кг. 1540 кг.
Масса с полной нагрузкой 2400 кг. 2280 кг.
Объем топливного бака 78 л.
Привод Полный подключаемый
Наибольшая скорость при полной массе 90 км / час. 120 км / час.
Контрольный расход топлива при скорости 30 км/ч. 10,6 литров / 100 км.
Запас хода по шоссе при контрольном расходе 10,6 л/100 км 730 км.
Путь торможения с полной нагрузкой с начальной скорости 70 км/ч Не более 44,8 метров.
Глубина преодолеваемого брода 0,7 метра
Максимальный преодолеваемый подъем с водителем и 1 пассажиром 57 градусов
Максимальный преодолеваемый подъем при полной загрузке 31 градус
Наибольшая полная масса буксируемого прицепа 760 кг.

Двигатель

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя — достаточно приличный расход топлива, до 16 литров за сотню.

Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 — на обычные гражданские модели, УМЗ 4179 — на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

Коробка передач

Коробка передач УАЗ 469 служит для изменения крутящего момента от двигателя через сцепление. КПП УАЗ 469 преобразовывает энергию вращения коленчатого вала в поступательное движение трансмиссии. Благодаря четырем передачам, которые имеет редуктор для движения вперед и одну заднюю, энергия передается колесам. Автомобиль может осуществлять движение в любом направлении. Трансмиссия УАЗ 469 подразделяется на два вида по типам КПП – старого образца и нового образца.

Схема КПП УАЗ 469 старого образца показана на нижнем рисунке. Здесь наглядно показаны все основные запчасти КПП УАЗ 469 и комплектующие изделия коробки. Такие изделия, как пыльник, сальник, резиновые уплотнения являются расходными материалами и меняются по мере износа. Для автомобиля УАЗ 469 схема типовая.

Коробка переключения передач в машине УАЗ 469 крепится к картеру сцепления четырьмя шпильками, ввернутыми в него. Шестерни привода промежуточного вала, второй и третьей передач изготавливаются с косыми зубьями, первой передачи – с прямыми зубьями.

Шестерни расположены на валах и находятся в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на ведомом валу на игольчатых подшипниках. Ведущий вал 1 имеет две опоры. Передний подшипник расположен в гнезде коленчатого вала, задний – в передней стенке картера коробки передач.

Расход топлива

  • Расход топлива у двигателя 2.4 составляет 15,6 литров на сотню км., а у двигателя 2,7 10,6 литров на сотню км.
  • Потребляемый бензин 92.

Мосты

Одно из базовых отличий УАЗ 469 и УАЗ 469Б – мосты. Они могут быть военными и колхозными соответственно.

Военные мосты (УАЗ 469)Колхозные мосты (УАЗ 469Б)

Тип Разъемные, с редукторами на всех колесах Разъемные
Передаточное число 5,38 5,13
Передаточное число главной передачи 2,77 5,13
Масса переднего моста 140 кг. 120 кг.
Масса заднего моста 121,5 кг. 100 кг.
Объем масла, заливаемого в каждый мост 1 л. 0,85 л.
Передаточное число колесных редукторов 1,94
Объем масла, заливаемого в каждый редуктор 0,3 л.

Ходовая часть

  • подвеска — жесткая, рессорная;
  • рессоры — 7-9-листовые, эллиптические;
  • амортизаторы — телескопические, двустороннего действия;
  • колеса — стальные, штампованные;
  • шины — камерные;
  • рекомендованный размер шин — 215/90 R15.

О восстановлении УМЗ 417

Одно дело ремонтировать импортный двигатель, где практически все запчасти приходится заказывать из-за бугра, что выходит довольно дорого и накладно. Что же касается 417-го, то его отремонтировать гораздо проще. Это отечественный мотор простой конструкции, который известен практически всем специалистам. Хотя многие не заморачиваются, а просто берут и ставят на УАЗ новый силовой агрегат, в некоторых случаях имеет смысл заняться старым.

Если выполнять работы самостоятельно, то у вас уйдет порядка 20 000 рублей на запчасти. В случае ремонта на СТО добавляем примерно столько же за работу. Но даже при таком подходе это не так и дорого, по сравнению с некоторыми иномарками, где ремонт ДВС обходится в сотни тысяч.

Nissan Qd-32 и Td 27

Вот еще пара японских движков от Nissan. Стоимость этих двигателей примерно одинакова и составляет порядка 80 тыс. рублей, так что решать вам, какой из них ставить. TD 27 — тяжелый и шумный, но это потому, что блок цилиндров и головка чугунные, зато двигатель очень надежный. Мощность же Qd-32 гораздо выше, поэтому обычно в паре с ним ставят коробку и раздатку «Atlas». Некоторые умудряются поставить ещё двигатели 3L и даже 5L от тойоты, но тут уже нужны не уазовские мосты, нужны мосты от Nissan Terrano. Qd-32 имеет множество модификаций, его мощность варьируется в пределах 135-150 л.с. и крутящий момент составляет примерно 330-350 Нм. Так же, как и Td 27 он является полностью чугунным.

Конструкция и технические характеристики «УАЗ-469 и УАЗ-3151»

UAZPower.Ru → Конструкция и технические характеристики «УАЗ-469 и УАЗ-3151»

Описание конструкции

Первые УАЗ-469 сошли с конвейера Ульяновского автозавода 15 декабря 1972 года. Они пришли на смену ГАЗ (УАЗ)-69. В качестве агрегатной базы в значительной степени использовалась хорошо знакомая механикам тех лет, известная надёжностью и конструктивным запасом прочности «Волга» ГАЗ-21.

Под индексом УАЗ-469 машина выпускалась до 1985 года, после чего была переименована в соответствии с отраслевой нормалью 1966 года четырёхзначным номером.

  • Кузов автомобиля смонтирован на прочной и жёсткой на кручение лонжеронной раме.
  • Двигатель: рядный 4-цилиндровый 2,5-литровый двигатель УМЗ-451МИ.
  • Мощность: 75 л.с. Топливо — бензин А-72 или А-76.
  • Сцепление: сухое однодисковое.
  • Коробка передач 4-ступенчатая (с синхронизaторами на 3 и 4 передачах).
  • Ёмкость топливных баков, л: 2 х 39.
  • Расход топлива, л/100 км при 90км/ч: 16,0.
  • Число мест: 7

Были предусмотрены мягкий тент и металлические надставки, монтируемые на четыре боковые двери.

Для увеличения дорожного просвета (клиренса) до 300 мм и расширения силового диапазона трансмиссии в ступицах колёс устанавливались понижающие передачи (так называемые «военные мосты»).

В 1980 году на УАЗиках поменяли наружную светотехнику. Указатели поворотов спереди и сзади получили оранжевые рассеиватели, а сбоку на капоте появился повторитель указателя поворотов. В это же время в конструкцию подвески внедрили гидравлические телескопические амортизаторы вместо рычажных. С 1983 года на машине устанавливается двигатель, модели 414, мощностью 77 л.с. Год спустя в системе охлаждения появился расширительный бачок и герметичная пробка.

В 1985 году вездеход модернизирован, армейская версия, согласно новой классификации, получила индекс 3151. На машинах появились:

  • Гидравлический привод выключения сцепления;
  • Kарданные валы с радиально-торцовым уплотнением подшипников;
  • Новые осветительные приборы;
  • Oмыватель лобового стекла с электрическим приводом;
  • Подвесные педали сцепления и тормоза;
  • Ведущие мосты повышенной надёжности с изменённым значением передаточного числа главной пары;
  • Тормозная система с двухконтурным приводом и сигнальным устройством;
  • Разрезная рулевая колонка;
  • Более эффективный и надёжный отопитель;
  • На части машин полностью синхронизированная 4-ступенчатая коробка передач, вакуумный усилитель тормозов;
  • Мощность двигателя УМЗ-414 повышена до 80 л.с.;
  • Максимальная скорость автомобиля возросла до 110—115 км/ч.

УАЗ «Хантер» представляет собой дальнейшее развитие второго поколения ульяновских внедорожников УАЗ-469 и УАЗ-3151. В базовой версии автомобиль оснащён закрытым пятидверным кузовом с металлическим верхом, но в семействе предусмотрена и версия с кузовом универсал-фаэтон со складываемым матерчатым верхом на съёмных дугах.

Технические характеристики

Колесная формула 4×4
Количество мест 5 (7*)
Габаритные размеры, мм 4170х1785х2020
Дорожный просвет, мм 210
Масса снаряжённого а/м, кг 1770
Полная масса, кг 2520
Грузоподьёмность, кг 675
Максимальная скорость, км/ч 120
Расход топлива при 90/120 км/ч 10,4 / 14,5 л/100 км
Двигатель ЗМЗ-409.10 (УМЗ-4213.10)
Топливо бензин Аи-92
Рабочий объем, л. 2,7 (2,89)
Макс. мощность, л.с./кВт/об/мин 128/ 94,1/ 4400 (99/ 72,8/ 4000)
Макс. крутящий момент, Нм/об/мин 217,6/2500 (201/ 2500)
Коробка передач механическая, 5-ступенчатая (4-ступенчатая)
Раздаточная коробка 2-ступенчатая: I — 1; II — 1,94
Передние тормоза дисковые вентилируемые, с двумя цилиндрами, с плавающей скобой
Задние тормоза барабанного типа, с одним цилиндром, с автоматическим регулированием зазора между накладками и барабаном
Передняя подвеска зависимая, пружинная со стабилизатором поперечной устойчивости, гидропневматическими амортизаторами телескопического типа двухстороннего действия, с двумя продольными рычагами и поперечной тягой
Задняя подвеска зависимая, на двух продольных полуэллиптических малолистовых рессорах и гидропневматических амортизаторах телескопического типа двухстороннего действия
Шины 225/75R16, 245/70R16

uazpower.ru

О слабых местах мотора

Несмотря на высокую надежность, данный ДВС имел множество слабых мест. Как уже было отмечено выше, он выполнялся из алюминия. Его вес составлял всего 166 килограммов, что для такого силового агрегата не так и много. Но в это же время появилась проблема с перегревом. Превышение допустимой температуры приводило к трещинам в блоке, нарушениям геометрии головки и другим проблемам. Очень часто появляются вибрации на холостом ходу и под нагрузкой. Но наиболее серьезная проблема – появление стука.

Все эти нарушения связаны с износом отдельных деталей, таких как кулачки, подшипники, пружины и т. п. В отдельных случаях имеет место отсутствие обслуживания: несоблюдение регламентных сроков по замене масла, ОЖ и т. п. Все это приводит к ухудшению состояния двигателя. В конечном итоге он может заклинить. Но даже если этого не случится, его ресурс существенно снизится. Такая характеристика двигателя УАЗ 417, как компрессия, будет падать, он начнет есть масло, и потребуется капитальный ремонт.

Масса автомобиля УАЗ 469

Легендарная 469 модель

УАЗ 469 – легендарный советский автомобиль. Появившись на дорогах страны, он изменил понятие советских граждан о проходимости и вместимости легкового авто.

Этот «козлик», как ласково называли его военнослужащие, мог поднять вес в 800 кг и завезти его на любую высоту. Через 2 года после постановки на конвейер 3 автомобиля УАЗ 469, в обычной заводской комплектации, без лебедок и цепей противоскольжения, покорили самую высокую гору Европы – Эльбрус.

История создания

С 1952 года Ульяновский автомобильный завод производил легковые автомобили ГАЗ 69 и ГАЗ 69А. Первая модификация была предназначена для армии, а вторая – для нужд сельского хозяйства. Различия были только в исполнении салона: у военной версии он был 8-местным, а у гражданской – 5-местным. Обе машины были созданы на элементной базе модели ГАЗ М 20 «Победа». Обладая неплохой проходимостью, эти автомобили имели несколько существенных недостатков. Во-первых, на обеих модификациях не было салонных обогревателей, что в условиях нашего сурового климата затрудняло эксплуатацию ГАЗ 69 в холодное время года. Во-вторых, на этих машинах стоял двигатель ГАЗ 11, невероятно прожорливый и маломощный. Кроме того, военных не радовал и маленький клиренс, всего 210 миллиметров. В условиях настоящего бездорожья командирская машина тонула в грязи там, где проезжали армейские грузовики и бронетехника. В связи с этим уже в середине 50-х годов появилась идея о замене этого джипа. В 1958 году был разработан прототип УАЗ 460, но в серию он так и не пошел.

Описание и характеристики

В 1972 году новый советский внедорожник наконец-то был представлен общественности. Как и ГАЗ 69, он производился в 2 модификациях. В отличие от предшественников, между армейской и сельской версиями имелись существенные различия в трансмиссии, подвеске и ходовой части.

Военный автомобиль, получивший индекс УАЗ 469, имел клиренс в 300 миллиметров, ведущие мосты с двойной, главной передачей, 9-листовые задние рессоры и понижающие бортовые редукторы на всех колесах. Гражданский автомобиль, УАЗ 469Б, производился с клиренсом в 220 миллиметров, ведущими мостами с одинарной, главной передачей (позаимствованные у предшественника) и 7-листовыми задними рессорами. Обе машины имели полный привод. Внешние габариты армейской и гражданской модификаций не различались.

На обе версии устанавливался 2,5-литровый двигатель УМЗ 451М мощностью в 75 лошадиных сил. Несмотря на свою вроде бы малую мощность, сравнимую с мощностью двигателя ВАЗ 2103, этот силовой агрегат мог тащить за собой вес в 3210 кг на подъем в 36% со скоростью 90 километров в час. Словно маленький танк, этот автомобиль уверенно следовал за бронетехникой, проезжая там, где застревали военные грузовики. При этом расход бензина в самой сложной ситуации составлял не более 16 литров на 100 километров пути.

  • длина – 4025 мм;
  • ширина – 1805 мм;
  • высота – 2015 мм;
  • колесная база – 2380 мм;
  • колея – 1442 мм.

Весовые характеристики УАЗ 469 (469Б):

  • масса в снаряженном состоянии – 1650 (1540) кг;
  • полная масса – 2450 (2300) кг;
  • наибольшая масса буксируемого прицепа – 760 (760) кг;
  • максимальная нагрузка на переднюю ось – 1020 (965) кг;
  • максимальная нагрузка на заднюю ось – 1430 (1335) кг;
  • вес возимого топлива – 62,5 (62,5) кг.
  • крейсерская скорость по бездорожью – 30 км/ч;
  • максимальная скорость по шоссе – 100 км/ч.

Армейский внедорожник мог перевозить 7 солдат и 100 кг груза, вес багажа при перевозке 2 солдат составлял 600 кг.

В середине 80-х годов была проведена модернизация. Автомобиль получил новые двигатели:

  • УМЗ 414 – мощностью в 77 лошадиных сил;
  • УМЗ 417 – мощностью в 80 лошадиных сил.

Кроме того, прежние тормоза сменили на двухконтурные с сигнализатором. Были заменены:

  • печка;
  • коробка переключения передач;
  • карданные валы;
  • фары;
  • ведущие мосты;
  • рулевая колонка;
  • стеклоомыватели.

Вес и габариты машины не изменились. Скорость увеличилась до 120 км/ч.

  • О проекте
  • Справочник
  • Библиотека
  • Каталог компаний
  • Отзывы
  • Консультации
  • Задать вопрос

Делитесь фотографиями и оценивайте фотографии других пользователей

Мы собрали подборку видео о ремонте и обслуживании автомобилей УАЗ

Технические характеристики

Всего на современный российский УАЗ 469 производилось 4 двигателя. Ими были:

  • ЗМЗ двадцать первый;
  • ЗМЗ 451 МИ;
  • ЗМЗ двадцать четвертый;
  • УМЗ двести сорок девятый.

Ряд неоспоримых преимуществ имел дизельный двигатель. Он по своей экономичности и тяговым свойствам превосходил бензиновые. Объем двигателей для УАЗ 469 колеблется от 1,8 до 3 литров. Вес двигателя российского внедорожника УАЗ 469 в последнее время облегчили за счет установки на движок облегченных поршней.

Разумеется, уменьшилась масса мотора, увеличилась и мощность двигателя. Так как ему стало легче тащит на себе внедорожный кузов. В зависимости от типа двигателя масса, конечно, изменяется, но не сильно. Например, вес модели движка 451 МИ равен 167 килограммам.

По заводским данным ресурс мотора равен 250 тысяч километров. Однако на деле, машины с такими силовыми агрегатами проходят больше полумиллиона километров без капитального ремонта.

Расход топлива у двигателей для УАЗ 469 скачет от наименьших 12 литров до наибольших 15 литров в городском режиме. При движении по трассе, трата горючего уменьшается до 10 литров. А на смешанном типе варьируется от 12 до 14 литров на 100 километров.

Цилиндры находятся в блоке, отлитом из чугуна, а головка блока цилиндров сделана из алюминиевого сплава. ГБЦ является общей для всех четырех цилиндров. Камера, где сжигается топливо, имеет плоскоовальную форму и заключена в саму головку.

Кривошипно-шатунный механизм состоит из цилиндров собранных в блок. Гильзы устанавливаются мокрого типа и запрессованы в блок. Сами гильзы выполнены из смеси железа с углеродом.

На моторы УАЗ 469 устанавливают карбюраторы Солекс. А радиаторы ставят от завода-изготовителя ШААЗ. Такие системы охлаждения имеют высокую теплоотдачу. К тому же их легко устанавливать.

Двигателя для УАЗ 469 – это четырехцилиндровые движки. Сцепление у них с коробкой передач, как обычно, сухое. А подвеска мотора довольно эластична. Подвеска состоит из четырех резиновых подушек.

Давайте теперь посмотрим на технические параметры каждого движка, который был установлен на автомобиль, покоряющий горы, УАЗ 469.

УАЗ 451 МИ

Тех.параметр Значение тех.параметров
Вид Карбюраторный
Количество цилиндров 4
Количество клапанов 8
Объем 2,5 литра
Диаметр цилиндра 92 мм
Мощь 75 лошадок
Питание Карбюраторное К-129В
Расход 16 литров
Степень сжатия 6,7
Жизненный ресурс 200 тыс. км
Смазка Минеральное или полусинтетика

Этот двигатель на УАЗ 469 был схож с мотором на Волгу. УМЗ 451 МИ функционирует  в паре с механической коробкой передач.

УАЗ 4178

Тех.параметр Значение тех.параметров
Вид Карбюраторный
Количество цилиндров 4
Количество клапанов 8
Объем 2,5 литра
Диаметр цилиндра 92 мм
Мощь двигателя 92 лошадей
Расход 15,5 литров
Ресурс 200+ тыс. км

ЗМЗ 4021 10

Тех.параметр Значение тех.параметров
Вид Карбюраторный
Количество цилиндров 4
Количество клапанов 8
Объем 2,5 литра
Диаметр цилиндра 92 мм
Мощь 95 лошадей
Экокласс Евро 0
Расход 15,5
Количество смазки 5,6 л
Жизненный ресурс 300 000 км
Смазки 5W-30, 5W-40, 10W-30, 10W-40, 15W-40

У этого мотора капитальное сервисное обслуживание начинается после 15 тысяч километров пробега. Это обязательное условие.

Проведение диагностики КПП УАЗ 469

Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

Таким образом, в состав скоростной коробки автомобиля УАЗ 469 входит множество рабочих узлов, которые обеспечивают оптимальное функционирование автомобильной системы. Учитывая это, хозяин транспортного средства должен машину подвергать регулярному ТО. Это позволит снизить риск преждевременного ремонта КПП УАЗ 469.

Перечень основных модификаций 417 двигателя

Как показывает практика, двигатель УАЗ 417 используется в зависимости от задач. Для разных предприятий производятся разные двигатели УМЗ различных модификаций:

417.10 рассматривается как базовая модель, степень сжатия 7, работает на топливе А-76, соответствует стандарту Евро-1, характеристики 172 Нм и 92 л.с.
4175.10 Отлично подходит для установки ГАЗ «Газель», перепад давлений 8,2, используется топливо АИ-92, Евро-3, выделяет 182,5 Нм, мощность 100 л.с.
4178.10-03 установка двигателей на старый УАЗ, степень сжатия 7, Евро 1, 171 Нм и 92 л.с.;
4178.10-01 только для старой модели УАЗ, коэффициент сжатия 7, Евро 1, 171 Нм и 92 л.с.;
4178.10-52 только для ранних моделей УАЗА, степень сжатия 8,2, Евро 1, 180 Нм и 98 л.с., хват 240 мм;
4178.10-10 после появления УМЗ 421 применяется сверху моторного блока, что позволило расширить ширину клапанов до 40 мм;
4179.10 Специалисты рекомендуют использовать для аварийно-спасательных машин MON, Euro 1, давление 7,0, мощность 171,6 Нм и 92 л.с. от радиатора.

В последних двух моделях используются дополнительные и более улучшенные детали, а в последней модели для военного УАЗа применяется стандартная головка цилиндров.

Преимущества и недостатки двигателя УМЗ 417

Разработка данной модели началась в более 30 лет назад. Мотор до сих пор производится на Ульяновском моторном заводе. Благодаря использованию алюминиевых деталей во время изготовления, двигатель УМЗ 417 стал достаточно легким и удобным для перевозки. Модель предлагает огромный перечень преимуществ:

  • высокая эффективность;
  • надежность;
  • большая выносливость;
  • мощность и производительность.

Данные параметры очень важны для простых внедорожников.

Как бы то ни было, кроме перечисленных плюсов, у 417-го двигателя есть определенные недостатки, с которыми сталкивается каждый водитель:

  • Перегрев двигателя при работе.
  • Стуки во время поездки.
  • Вибрация.
  • Частый износ цилиндров и деталей.

Многие автолюбители отмечают, что чаще всего в двигателе изнашиваются следующие детали:

  • Подшипники;
  • Распредвалы;
  • Железные пружины;
  • Крепеж, сальники, прокладки;
  • Шайба.

Совет: Во избежание поломок, требующих дорогостоящего ремонта, рекомендуется регулярно проверять состояние деталей.

Регламент обслуживания УМЗ 417

В связи с неисправностями и недостатками модели, а также устаревшими деталями, двигатель УМЗ 417 должен постоянно модернизироваться. Изготовитель заявляет, что основные детали прослужат определенного количество лет. Чтобы избежать проблем, их лучше заменить заранее:

  • Адсорбционный масляный фильтр- от 6 до 12 тысяч км;
  • изменение хода клапана – 14 тысяч км;
  • элемент воздухоочистителя — примерно через 1,5 года;
  • система вентиляции – 3 года;
  • топливный узел – около 28 тысяч километров;
  • свечи зажигания и аккумулятор – 70 тысяч км;
  • вентиляция – 2,5 года;
  • Незамерзайка – 35 тысяч км.

Поскольку распредвал расположен в основании корпуса, привод устанавливается от колеса. Устройство двигателя внутреннего сгорания более прочное.

Что является причиной быстрого износа двигателя УМЗ 417

По словам специалистов, одним из основных факторов поломки является использование моторного масла низкого качества или несоответствие условиям использования двигателя внутреннего сгорания. Второй фактор является самым распространенным.

Но, самый большой вред двигателю уаз 417 наносит не только неправильное использование, но и несвоевременное обращение за квалифицированной помощью. Если вы обнаружили стук или вибрацию двигателя, вам точно стоит отвезти автомобиль в сервисный центр.

Достоинства и недостатки

Отечественный внедорожник имеет собственные отличительные черты, как положительные, так и отрицательные. К явным плюсам автомобиля можно отнести его невысокую стоимость и неприхотливость. Транспортное средство является выносливыми и надежным, если же случаются поломки, то не составит труда их устранить. В ремонте УАЗик недорогой, а многие неисправности автовладельцы ликвидируют самостоятельно.

Есть, конечно, у продукта отечественного автопрома и недостатки. Например, слабыми местами машины считаются рессоры и коробка передач. Сравнительно ненадежными называют владельцы также мосты автомобиля. Но если купить армейские версии, то вероятность поломок уменьшается.

Конечно, не радует многих покупателей низкая мощность мотора. К тому же он нередко капризничает, когда из него выжимают максимальную скорость. В таком случае можно встретиться с такой неприятностью, как утечка масла

Рекомендуется обращать пристальное внимание на амортизаторы. А еще лучше сразу же поменять их на иностранные

Чтобы превратить УАЗ-469 в настоящий вездеход, придется вложиться в его переоборудование. Например, стоит установить на него межколесную блокировку и повысить дорожный просвет. Для этого достаточно подобрать внушительные шины и диски. С ними клиренс возрастает на несколько сантиметров.

Супер тюнинг

Источники

  • https://prouazik.ru/harakteristiki/teh-dvigatel-tehnicheskie-469.html
  • https://spectekhnika.info/uaz-469/
  • https://4x4funclub.ru/tekhnicheskie-danye/tehnicheskie-dannye-uaz-469/tekhnicheskie-kharakteristiki-uaz-469/
  • https://polnyi-privod.ru/vnedorogniki/texnicheskie-xarakteristiki-uaz-469.html

Отечественная «восьмерка»

На уазики также часто ставят v-образные 8 цилиндровые двигатели, но не от иномарки, а отечественного производства. Например, двигатель ЗМЗ–523 — карбюраторный, объемом 4,7 литра. Он еще ставился на грузовики ГАЗ и автобусы ПАЗ. С двигателем v8 вы просто не узнаете свой автомобиль — настолько приятно будет на нем ездить.

Если надумаете ставить такой обязательно протяните все болты и проверьте зазоры в клапанах. Чтобы «подружить» этот двигатель с коробкой передач придется просверлить новые отверстия в кожухе сцепления. Чтобы все получилось точно, возьмите старый и новый «колокола» и прикиньте где должны быть отверстия, а затем нарежьте метчиком резьбу под шпильку M12.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
