Регулировка клапанов двигателя на renault своими руками

Основы устройства и функционирования гидравлического компенсатора

Конфигурация

Идея автоматического регулирования тепловых зазоров может быть реализована в двух вариантах: обычный гидротолкатель и гидроопора. Последняя применяется в модулях газораспределения с коромыслами. На Lada Priora в шестнадцатиклапанной версии впуск и выпуск оснащены индивидуальными распредвалами. Оптимальным решением для такой компоновки является применение гидравлического толкателя.

Приоровский гидрокомпенсатор на 126 двигателе состоит из таких частей:

• Плунжерная пара, включающая цилиндрическую обойму и поршень с шариковым клапаном.
• Наружный корпус – толкатель.
• Система пазов и отверстий для маслоснабжения.

Принцип работы

Маслосостав поступает во внутреннюю полость поршня и, преодолевая сопротивление пружины, отталкивает шарик для заполнения замкнутого цилиндра. Заполняя гильзу, масло выдавливает поршенек наружу и гидротолкатель упирается в кулачок. Далее происходит запирание шарикового клапана и сборочная единица работает как обычный толкатель на моторах с регулируемым клапанным механизмом.

ВАЗ 2109 карбюратор зазор клапанов

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе. На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Необходимые инструменты

— набор щупов

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки. — Снимаем клапанную крышку двигателя. — Снимаем защитную крышку ГРМ. — Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-500 (2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

— Поворачиваем коленчатый вал на пол-оборота — 220-2300 .Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

— Поворачиваем коленчатый вал еще на пол-оборота — 400-4100. Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-5900. Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

Сверяем полученные измерения тепловых зазоров с требуемыми. Если все в норме, заканчиваем работу, собираем все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к обгоранию кромок тарелок клапанов, «выстрелам»

Почему стучат гидрокомпенсаторы

Двигатель 21126 представляет собой надежную конструкцию с длительным сроком эксплуатации, но даже с такими характеристиками могут возникать трудности в работе механизма газораспределения. Со временем при езде на Приоре возникает характерный стук гидрокомпенсаторов на холодную или же на горячую. При этом возникает падение мощности силового агрегата и повышение шумности работы последнего.

Основная причина по которой появляется стук – это характеристики и качество моторного масла. Конструкция гидрокомпенсаторов предполагает повышенную чувствительность к его особенностям смазывающего вещества и соответственно отклонения от рекомендации завода-изготовителя непосредственно влияет на срок службы ГК.

Видео по теме:

» Достаточно часто проблема стука решается сменой моторного масла. При этом необходимо произвести промывку двигателя специальной жидкостью.

Практически всегда после замены масла следует характерный шум компенсаторов, потому что новое масло не успело подняться к плунжерной паре ГК. Это наблюдается около первых пяти минут работы мотора, после чего стук прекращается.

Если после смены масла ситуация не поменялась и стук продолжается, то есть вариант промывки силового агрегата, которая выполняется двумя способами:

1. Применение специальной промывочной жидкости. Она заливается в двигатель и временно эксплуатируется в нём. Однако эффект от неё сомнительный, так как зачастую на рынке представлены подделки, и они не помогают.
2. Демонтаж и ручная промывка каждого гидрокомпенсатора.

Зазоры в клапанах ВАЗ-2108-09-099

На переднеприводных автомобилях ВАЗ, в отличие от «классических» Жигулей, РК осуществляется с помощью подбора толщины регулировочных шайб, в продаже есть шайбы размерами от 3,0 до 4,5 мм. В некоторых случаях требуются шайбы меньшего размера, например, 2,5 или 2,8 мм, но они нужны в основном тогда, когда изнашиваются под клапана посадочные седла в головке блока цилиндров.

ТЗ 2108-09 регулируются на холодном двигателе, зазор выставляется:

• для выпускных клапанов – 0,35 мм (плюс-минус 0,05 мм);
• для впускных – 0,20 мм (плюс-минус 0,05 мм).

Практика показывает, что зазор 0,35 мм и более – слишком большой, клапана стучат, поэтому оптимальный вариант – это установка 0,25-0,3 мм по кругу.

Согласно заводской инструкции РК на 8-клапанных двигателях 2108 и 21083 осуществляется следующим образом:

• устанавливаем валы по меткам первого цилиндра (коленвал и распредвал) и прокручиваем еще по часовой стрелке 40-50 градусов, регулируем 3-й и 1-й клапан (по счету от передней части ДВС);
• делаем поворот к/вала на 180 градусов, производим регулировку 5-го и 2-го клапана;
• еще через 180 – 8-й и 6-й;
• еще через 180 – 7-й и 4-й.

На практике ТЗ так не все регулируют, проще регулировка делается следующим образом:

• на ВМТ первого цилиндра – 1, 2, 3, 5 клапана;
• на ВМТ 4-го цилиндра (при повороте коленвала на 360 градусов) – 4, 6, 7 и 8 (все остальные).

Как отрегулировать клапана на ВАЗ 2110

Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.

Разборка

Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

• отключаем клемму от аккумулятора;
• снимаем корпус воздушного фильтра (на карбюраторном моторе);
• отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
• откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
• выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
• откручиваем гайки клапанной крышки и снимаем её.

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).

Угол поворота распредвала, град	№ кулачка (отсчет от шкива распредвала)
Выпускной (зазор 0,35.мм)	Впускной (зазор 0,20.мм)
0 плюс 2-3 зуба	1	3
90 плюс 2-3 зуба	5	2
180 плюс 2-3 зуба	8	6
270 плюс 2-3 зуба	4	7

Угол поворота коленчатого вала, градусы	N цилиндра, в котором происходит такт сжатия (конец)	N регулируемых клапанов (кулачков)
4	8 и 6
180	2	4 и 7
360	1	1 и 3
540	3	5 и 2

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.

клапан	1 кл (вы)	2 кл (вп)	Зкл (вп)	4 кл (вы)	5 кл (вы)	6 кл (вп)	7 кл (вп)	8 кл (вы)
Должно ±0,05	0,30 (0,35)	0,20	0,20	0,30 (0,35)	0,30 (0,35)	0,20	0,20	0,30 (0,35)
наибольший зазор	0,25	0,35	0,40	0,35	0,40	0,30	0,30	0,40
шайба	4,30	3,82	3,52	4,22	4,50	4,27	3,87	4,25
Какая нужна шайба	4,25 (4,20)	3,97	3,72	4,27 (4,22)	4,6 (4,55)	4,37	3,97	4,35 (4,3)

Регулировка

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.

Затем, приступаем ко второй части ремонта и делаем следующее:

1. Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
2. После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
3. измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
4. если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
5. если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
6. разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
7. для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
   • Н — толщина новой шайбы, мм;
8. В — толщина отработанной шайбы, мм;
9. А — вымеренный зазор, мм;
10. С — номинальный зазор, мм.
11. полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
12. согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
13. измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
14. записываем размер щупа, который не входит в тепловой зазор;
15. вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
16. далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
17. Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
18. Устанавливаем шайбы в толкатели, согласно записи блокнота;
19. все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
20. проверяем новые тепловые зазоры;
21. после замены шайб, необходимо поставить демонтированные детали на место;
22. запускаем двигатель и наблюдаем за его работой.

Порядок работы двигателя Рено Логан.

То есть после регулировки первого цилиндра

производится регулировка третьего цилиндра.

Затем четвёртый цилиндр.

Последним регулируется второй цилиндр.

При переходе регулировки от одного цилиндра к другому. Коленчатый вал должен провернуться на половину своего оборота 180 градусов. Проще говоря поршень первого цилиндра встанет в нижнюю мертвую точку а поршень третьего в ВМТ в момент сжатия. Распредвал при этом провернётся на четвёртую часть своего оборота. Кулачки распредвала 3 цилиндра будут обращены в низ относительно вала коромысел.

Затем проворачиваем коленвал для регулировки 4 цилиндра. И окончательно проворачивается вал для регулировки 2 цилиндра.

Более точно подводится поршень в ВМТ при помощи металлического прутка или отвертки. Но достаточно будет того что кулачки повернуться вниз.

Проверка и регулировка зазоров клапанов

Двигатель G6BA оборудован автоматическим регулятором зазора клапанов, поэтому нет необходимости в операциях, связанных с проверкой и регулировкой зазоров.

Для проверки и регулировки зазора клапанов двигателя G4GC необходимо:

1. Снять крышку двигателя.

Примечание. Проверка и регулировка зазора клапанов производится на холодном двигателе (температура двигателя 20°C) при установленной головке блока цилиндров.

2. Ослабить болты крепления и снять верхнюю крышку приводного ремня.

3. Отсоединить высоковольтные провода от свечей зажигания.

Примечание. При отсоединении высоковольтных проводов от свечей зажигания, не тянуть за провода и не перегибать их, поскольку это может привести к повреждению проводов.

4. Отсоединить шланг рециркуляции (A) отработавших газов и шланг сапуна (B) от крышки головки блока цилиндров.

5. Отсоединить трос привода дроссельной заслонки (А) от крышки головки блока цилиндров.

6. Отвернуть болты крепления (В) и снять крышку головки блока цилиндров.

7. Установить поршень первого цилиндра в положение верхней мертвой точки. Для этого провернуть шкив коленчатого вала и совместить углубление на шкиве с меткой «Т» на нижней крышке приводного ремня, как показано на рисунке.

8. Убедиться, что отверстие на шестерне распределительного вала совпадает с установочной меткой на крышке подшипника. В случае несовпадения отверстия с установочной меткой, провернуть коленчатый вал на один полный оборот (360°).

9. Проверить зазоры клапанов, отмеченных на рисунке (положение поршня первого цилиндра в верхней мертвой точке). Используя щуп, проверить зазор между кулачками й гидрокомпенсаторами клапанов. Записать величины зазоров, они понадобятся позже для подбора регулировочных шайб клапанов.

Зазоры клапанов (при температуре двигателя 20C):

• Впускных: 0,20 мм
• Выпускных: 0,28 мм

Предельно допустимые зазоры клапанов:

• Впускных: 0,12-0,28 мм
• Выпускных: 0,20-0,38 мм

10. Провернуть коленчатый вал на один оборот и снова совместить углубление на шкиве коленвала с меткой «Т» на нижней крышке приводного ремня.

11. Проверить величину зазоров указанных на рисунке клапанов.

12. Отрегулировать величину зазоров впускных и выпускных клапанов. Для этого провернуть коленчатый вал таким образом, чтобы выступающая часть кулачка, зазор которого необходимо отрегулировать, была направлена вверх (см. рисунок).

13. Используя специальное приспособление (09220-2D008), придавить упорную шайбу клапана и поместить стопор между упорной шайбой и распредвалом. После этого снять приспособление.

14. При помощи отвертки (А) и магнита (В) извлечь регулировочную шайбу.

15. Измерить толщину извлеченной регулировочной шайбы микрометром.

16. Вычислить толщину новой регулировочной шайбы таким образом, чтобы величина клапанного зазора соответствовала номинальной.

• Т — толщина извлеченной регулировочной шайбы.
• А — величина измеренного зазора.
• N — толщина новой регулировочной шайбы.
• Впускной клапан: N=T+(A-0,20 мм)
• Выпускной клапан: N=T+(A-0,28 мм)

17. Подобрать новую регулировочную шайбу, толщина которой наиболее близка вычисленному значению.

Примечание. Ассортимент регулировочных шайб имеет двадцать размеров от 2,00 мм до 2,76 мм с шагом 0,04 мм.

18. Установить новую регулировочную шайбу в гидрокомпенсатор клапана.

19. Используя специальное приспособление (09220-2D008), придавить гидрокомпенсатор клапана и извлечь стопор между упорной шайбой и распредвалом.

20. Перепроверить зазор клапана.

Толщина новых регулировочных шайб

Примечание. Толщина новых регулировочных шайб (в мм) выклеймена на их лицевой части.

Источник

ВАЖНО

Двигатель 350 А1000 автомобиля ФИАТ Албея заводится и работает без шкива ДПКВ (датчик положения коленчатого вала) и со смещенным ремнем ГРМ от нормального положения на ±2 зуба. При смещении на ±3 зуба двигатель схватывает, но не заводится.

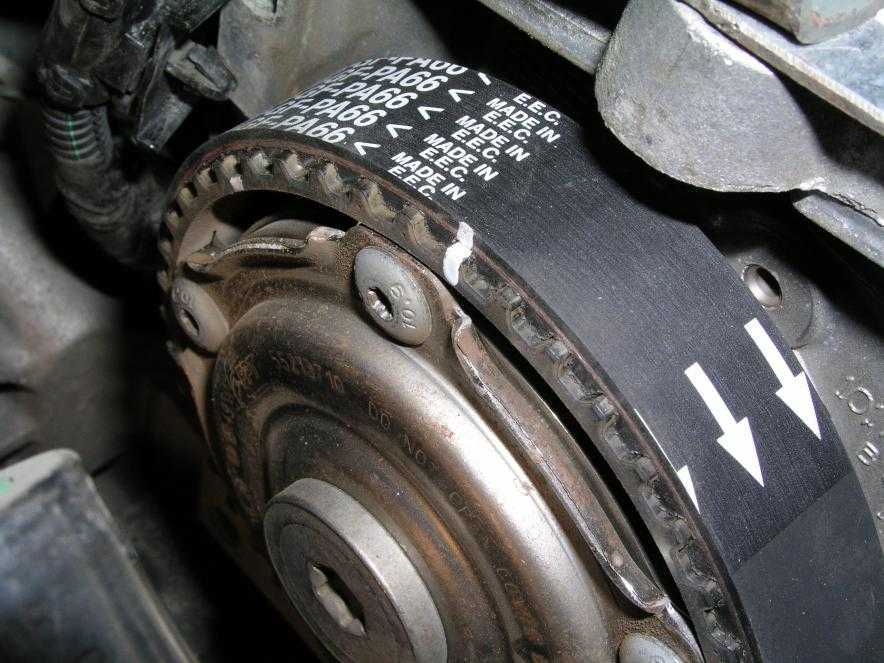

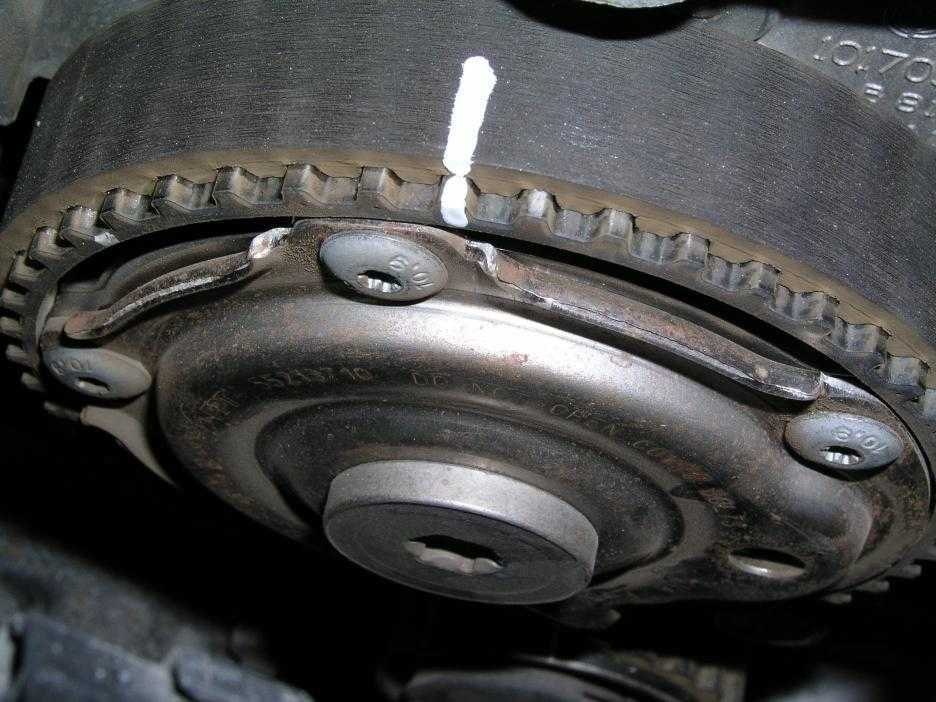

Совет-дополнение! Чтобы обеспечить 100% попадание зуб в зуб до снятия старого ремня белым маркером нанесите на него и зубчатые шкивы КВ и РВ две метки (см. фото 1,2). Снимите старый ремень и сравните его с новым, если тот не оригинальный (я ставил оригинальный, но всё равно не поленился пересчитать каждый зуб). Если всё ОК переносите метки на новый ремень, посчитав кол-во зубьев между метками на старом ремне или наложением, при этом направление стрелок на ремнях должны совпадать. Далее по плану, совмещая метки и сместив ремень до внутреннего края шкивов.

После замены ремня ГРМ если загорается Check Engine, то это означает только одно: Промахнулись с установкой ремня ГРМ. Проверить просто, на прогретом двигателе газануть на максимум, если двигатель набирает 6500 об/мин (отсечка срабатывает на этих оборотах, выше они не поднимутся) то всё ОК. Если не набирает более 4500 об/мин, то ошиблись в положении ремня ГРМ на зуб-два, как в перёд, так и назад.

Чертежи приспособлений для установки валов в сервисное положение можно скачать здесь.

Источник

Принцип действия сильфонного компенсатора

Для понимания принципа работы сильфонного компенсатора необходимо усвоить, что температура рабочей среды всегда одинаковая, а вот температура окружающей среды может меняться. Температурные перепады приводят к сужению (при низких показателях среды) или расширению (при повышении температуры) трубы. Это плохо отражается на коммуникации и способно привести к разгерметизации системы.

Установка сильфонных компенсаторов на газопроводах и других трубопроводах позволяет нейтрализовать воздействие деформаций и избежать потери эксплуатационных свойств коммуникации. Принцип действия устройства основан на препятствии передачи дополнительных усилий, образующихся при сужении/расширении на конкретном участке, дальше по трубе. Он позволяет огородить систему от деформаций, локализовав их на определенном участке.

Стоит помнить, что, при повышении температуры, происходит расширение трубы как в горизонтальном, так и в вертикальном направлении. Поэтому очень важна корректная фиксация скользящих и статичных участков трубопровода.

Обозначение сильфонного компенсатора на чертежах

Характеристика и назначение сильфонного компенсатора

Сильфонные компенсаторы изготавливаются из нержавеющей стали одно- или двухсекционными. Они имеют специальный кожух, защищающий сильфон от внешних воздействий и механических повреждений.

Обозначение сильфонного компенсатора на схемах.

Для повышения герметичности и теплоизоляции узла используются полиуретановые прокладки (ППЦ), а для гидроизоляции — полиэтиленовые или оцинкованные вкладки. Оцинкованный вариант гидроизоляции подходит для систем, расположенных на поверхности земли, а полиэтилен подойдет для трубопроводов, смонтированных закрытым методом.

Сильфонные компенсаторы имеют обширную сферу эксплуатации:

• Системы отопления и водоснабжения жилых домов и промышленных сооружений.
• Производственные предприятия, занимающиеся газо- и нефтепереработкой.
• Военно-промышленные объекты.
• Различные области промышленности — химическая, пищевая и т. п.
• Автомобилестроение.
• Изготовление криогенных устройств.

Они монтируются на разных участках трубопровода в зависимости от назначения устройства. Их устанавливают в местах стыка труб, а также при подсоединении различного оборудования к системе.

Использование сильфонных компенсаторов особенно важно в многоэтажных зданиях, где требуется уменьшение нагрузок на горизонтальные отводы между этажами

ИСТОРИЯ МОДЕЛИ

2004 Чикаго. Дебют «Хёндай-Туссан» (код модели — JB). Кузов: 5-дверный универсал (SUV). Двигатели: бензиновые — Р4, 2,0 л, 104 кВт/141 л.с.; V6, 2,7 л, 129 кВт/175 л.с.; дизельный, с впрыском «коммон рейл» и турбонаддувом, Р4, 2,0 л, 83 кВт/113 л.с. Привод передний или полный с частичным (в импульсном режиме) либо жестким подключением заднего моста; коробки передач: М5, М6 (только для дизеля) или А4.

Гран-при «За рулем» — лучший автомобиль года.

2005 Мощность дизельных двигателей подняли до 103 кВт/140 л.с. и 110 кВт/150 л.с. (в зависимости от давления наддува).

В Лос-Анджелесе представлен «Туссан FCEV» на топливных элементах. Мощность прототипа — 80 кВт, максимальная скорость — 150 км/ч, пробег — до 300 км.

2006 Крэш-тест NHTSA: высшая оценка за лобовой и боковой удары. Переворот — «плохо».

Крэш-тест EuroNCAP: 11 баллов за лобовой удар и 18 — за боковой. Итог: четыре звезды.

По версии Strategic Vision модель признана лучшим компакт-вседорожником в США.

2009 Представлено второе поколение «Туссана», получившего на многих рынках (в том числе российском) имя iх35.

2010 Продажи модели первого поколения прекращены.

Характеристики двигателя Ниссан QG15DE

Марка мотора QG15DE, изготовленная компанией Yokohama Plant, имеет следующие технические характеристики:

• годы выпуска – с 2000 по 2006
• экологический класс – Евро ¾
• топливо – бензин АИ-95
• питание – инжектор
• точный объем (куб.см) – 1498
• объем масла в двигателе (л) – 2.7
• допустимый расход масла – до 500 грамм на тысячу километров пробега
• периодичность замены смазки – каждые 15 тысяч км, в идеале через 7500 км
• привод ГРМ – цепь
• мощность (л.с.) – 90-109, в зависимости от конкретной модификации
• крутящий момент (Н/м) – 128-143
• степень сжатия – 9.9
• блок цилиндров выполнен из чугуна
• количество цилиндров – 4
• клапанов на цилиндр – 4
• ход поршня (мм) – 88
• диаметр цилиндра (мм) – 73.6

Расход топлива

Показатель расхода топлива (указанный в литрах на сто километров пробега) силовой установки QG15DE рассмотрим на модели Ниссан Альмера второго поколения N16 с пяти ступенчатой механической коробкой передач:

• город – 8.6
• трасса – 5.5
• смешанный режим – 6.6.
