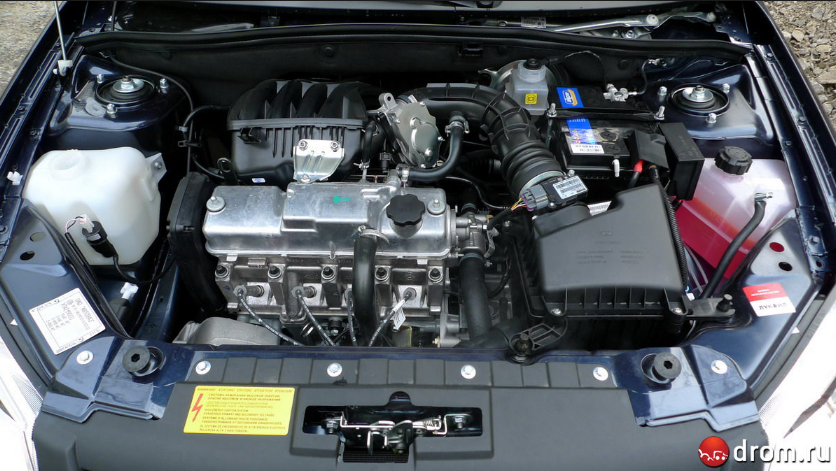

Регулировка клапанов лада гранта 8 клапанов

Выполнение задания:

Снимаем экран двигателя.

Отсоединяем трос привода дроссельной заслонки от сектора дроссельного узла.

Отвернув три гайки крепления, снимаем кронштейн троса привода дроссельной заслонки и отводим кронштейн с тросом в сторону.

Крестообразной отверткой ослабляем затяжку хомута нижнего шланга вентиляции картера и снимаем шланг с патрубка крышки головки блока цилиндров.

Крестообразной отверткой ослабляем затяжку хомута шланга вентиляции картера (основной контур), и снимаем шланг с патрубка крышки головки блока цилиндров.

Крестообразной отверткой ослабляем затяжку хомута шланга вентиляции картера (контур холостого хода) и отсоединяем шланг от патрубка крышки головки блока цилиндров.

Головкой на 10 откручиваем три гайки крепления кронштейна ресивера

Снимаем кронштейн

Ключом на 10 отворачиваем две гайки крепления крышки головки блока цилиндров и снимаем шайбы

Снимаем две резиновые втулки

Снимаем крышку головки блока цилиндров

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Снимаем переднюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода ГРМ»)

Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.

Угол поворота коленчатого вала от положения совмещения меток, град	№ кулачков
Выпускной (зазор 0,35)	Впускной (зазор 0,20)
40 – 50	1	3
220 – 230	5	2
400 – 410	8	6
580 – 590	4	7

Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ.

Затем доворачиваем коленчатый вал по часовой стрелке еще на 40 — 50° (2,5—3 зуба на шкиве распределительного вала).

В этом положении валов проверяем набором щупов зазоры у первого и третьего кулачков распределительного вала.

Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм для выпускных.

Допуск на зазоры для всех кулачков составляет 005 мм.

Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля)

Вводим «клык» приспособления между кулачком и толкателем.

Нажимаем вниз на рычаг приспособления, утапливаем «клыком» толкатель

Устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении

Переводим рычаг приспособления в верхнее положение

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу

При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.

Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз.

Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу.

Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы.

Толщину новой регулировочной шайбы определяем по формуле:

Н = В+(А—С), мм, где «А» — замеренный зазор; «В» — толщина извлеченной шайбы; «С» — номинальный зазор; «Н» — толщина новой шайбы.

Толщина новой шайбы маркируется на ее поверхности электрографом.

Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор.

Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением.

Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице.

Сборку двигателя проводим в обратной последовательности.

Перед установкой крышки головки блока заменяем ее уплотнительную прокладку новой.

Последовательность работ на 8-ми клапанном двигателе

Перед тем, как приступить к регулировке клапанов Лада Гранта с 8-клапанным двигателем, необходимо остудить силовой агрегат

Важно, чтобы температуры опустилась до +20 о С. После этого нужно включить зажигание, это позволит обезопасить от повреждений ГРМ после приведения в движение распределительного вала

Необходимый инструмент

Каждый владелец Лады Гранта с 8-клапанным движком должен иметь в своем арсенале необходимый для регулировки инструмент, как проводить подобные мероприятия порой приходится каждый 25000 км пробега. В инструментальном ящичке автомобилиста должны быть следующие приспособления:

Регулировочные шайбы толщиной от 3 до 4,5 мм;
Щуп с интервалом 0,05 мм;
Регулировочное специальное оборудование, облегчающее процесс замены шайб;
Пинцет с зажимом;
Ключ на 17.

Снятие защиты двигателя Лада Гранта 2190

Регулировка клапанов на Гранте с 8 клапанами начинается с демонтажа двигательной защиты. Для этого необходимо открутить верхние болты, закрепляющие защитный элемент сзади. После этого отворачивается средняя часть фиксатора. Это позволяет добраться без проблем к защите мотора. После этого раскрутите два болтика, находящиеся справа, и демонтируйте защитную систему.

Снятие крышки головки цилиндров ВАЗ 2190

Для снятия головки необходимо сперва ослабить хомуты, удерживающие охлаждающие шланги, и демонтировать патрубки. После этого можно приступать к откручиванию гаек, фиксирующих крышку ГБЦ движка, убрать шайбы, втулки и прокладки из резины, закончив все снятием крышки.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Сперва выключите минусовую аккумуляторную клемму. После чего поставьте авто в нейтральное положение и зафиксируйте в нужном месте. Теперь можно приступать к откреплению болтов кожуха ГРМ на передней части, демонтажу кожуха (делать это нужно аккуратно, не задевая проводку), откручиванию коленчатого вала. После этого остается достать заглушку, располагающуюся в картере сцепного механизма.

Регулировка клапанов Лада Гранта (2190) 8 клапанов

После всех подготовительных работ можно начинать регулировочные мероприятия для клапанной группы двигателя. Условно весь процесс можно разделить на несколько этапов:

Измерение зазоров между кулачками, смотрящими вверх толкательного механизма (4, 6, 7 и 8 механизм), при помощи щупа. Регулировать мы будем только те механизмы, где показатели превышают норму.
Демонтаж регулировочной шайбы путем открепления их в местах со специальными пазами.
Установка на шпильки крепления крышки ГБЦ пружинного сжимателя, вдавливание толкателей регулируемых клапанов.
Монтаж фиксатора между распределительным валом и толкателем.
Поддевание шайбы и вытягивание ее из штатного места (можно воспользоваться пинцетом).
Фиксация размеров демонтированной шайбы и проведение расчетов толщины новой шайбы для регулировки клапанов. Для этого нужно сложить значение толщины старой шайбы с замеренным зазором и отнять из полученной суммы номинальный зазор.
Установка новой регулировочной шайбы в толкатель.

Остается проверить работоспособность агрегата, провернув коленчатый вал на 1 оборот, поставить ранее снятые детали ГРМ. На этом процедуру замены клапанов можно считать оконченной.

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе. Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы

: 1 – приспособление; 2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы

: 1 – фиксатор; 2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм,

гдеА – замеренный зазор;В – толщина извлеченной шайбы;С – номинальный зазор;Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Неисправности клапана, способы устранения

Признаки	Диагностика / устранение
Систематический запах топлива в салоне автомобиля	Нарушена циркуляция газов, присутствует утечка. Из-за близости с воздушным фильтром, газы попадают в салон машины.
Стук клапана	Чтобы проверить исправность клапана, достаточно резко прогазовать, если стук не исчез — неисправен клапан продува. Замените новым.
Повышенный расход топлива	Неисправный клапан вентиляции газов не может полноценно контролировать поток. Установите новый клапан.
В выхлопной системе увеличился поток выхлопных газов	Электромагнитный клапан продувки адсорбера работает с нарушениями.
Работа двигателя сопровождается шипением	Первый признак чрезмерного скопления газов. Профилактика узла, замена изношенных элементов.
Нехарактерные звуки, доносящиеся из бензобака	При этом, клапан может работать в штатном режиме, не подавая никаких «знаков». Профилактика узла, демонтаж улавливателя паров.
Ошибка — P0441	Диагностика бортового компьютера, удаление, устранение данных в прошивке.

Когда необходима регулировка клапанов на 8-ми клапанной Ладе Гранте

легкий металлический цокот в моторе при запуске на «холодную». По мере нагрева звук еле слышен, исчезает;
металлический цокот слышен на прогретом силовом агрегате. Указывает на чрезмерный износ, выработку деталей механизма ГРМ (газораспределительный) ;
нестабильная работа на холостом ходу;
затрудненный запуск мотора;
детонация силового агрегата;
снижение динамики разгона;
педаль акселератора малоинформативная;
падение мощности;
повышенный расход горючего;
периодические хлопки в выхлопной системе.

Вышеприведенные признаки не гарантируют 100% неисправность ГРМ, так как схожие факторы присущи другим поломкам.

Необходимый инструмент

В случае с 8-ми клапанным силовым агрегатом, может потребоваться проводить регулировочные работы каждые двадцать пять тысяч километров пробега. Но для этого вам потребуется иметь в наличии определённый набор инструментов.

Необходимый инструмент

В первую очередь, мы говорим о наборе регулировочных шайб. Как правило, такие шайбы поставляются толщиной от 3 до 4,5 миллиметров с интервалом в 0,05 миллиметра.
Помимо этого, под рукой должен быть щуп с аналогичным интервалом.
И, конечно же, не забывайте о приспособлениях для регулировки. Его главной особенностью можно считать то, что такое приспособление значительно облегчит выполнение большинства работ по замене шайб в ГБЦ.
Не лишним будет пинцет с зажимом, особенно, если у вас не слишком ловкие руки.
Ключ «на 17».

Последовательность работ на 8-ми клапанном двигателе

Прежде чем начать работу, нужно полностью «остудить» двигатель.

Это необходимо открутить

Желательно, чтобы его температура находилась в рамках между 20 и 30 градусами по шкале Цельсия. С этой целью можно применять штатный вентилятор, для чего достаточно будет отключить разъём с сенсора температуры, который находится возле термостата, и включить зажигание.
После этого выкрутите свечи зажигания. Это необходимо сделать для того, чтобы не повредить ГРМ во время движения распределительного вала.

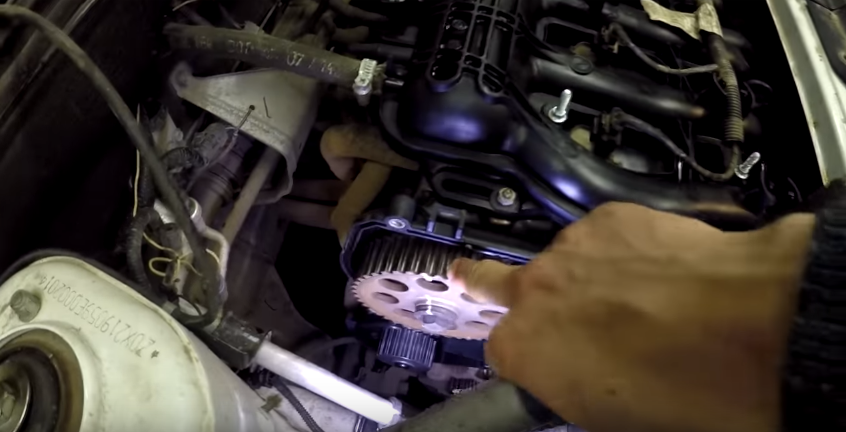

Также нужно будет открутить кожух ремня ГРМ, чтобы полностью снять его. Аккуратно отсоединяем от клапанной крышки все патрубки, демонтировав их с автомобиля.

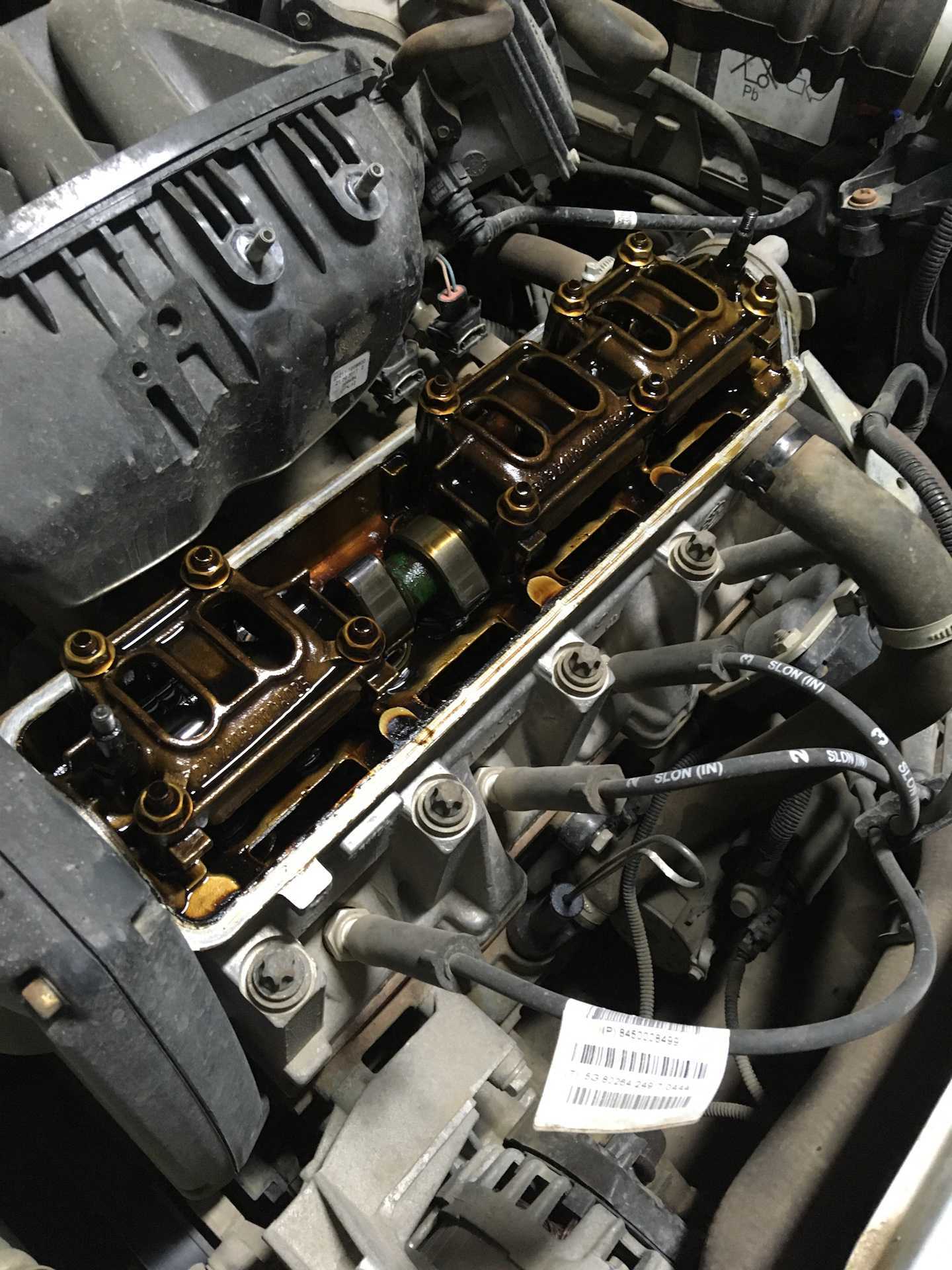

Если вокруг клапанов есть масло (а оно там, скорее всего, есть), то его нужно убрать оттуда при помощи обычного шприца или же резиновой груши. По большей части, находится масло в непосредственной близости к толкателям клапанов.
Теперь устанавливается специальное приспособление для съёма шайб. Дальше важна предельная внимательность с вашей стороны. Дело в том, что регулировка клапанов проводится в определённой последовательности, которая выглядит, как 1-3, 5-2, 8-6 и 4-7. В этом случае первая цифра укажет на выпускной клапан, а вторая — на впускной.
Берём в руки ключ «на 17», которым проворачиваем двигатель за распредвал. Делать это нужно по ходу часовой стрелки до того уровня, пока кулачок первого выпускного клапана не встанет в своё базовое положение.
При помощи щупа замеряем существующий зазор. Для этого применяется принцип, по которому, если 0,20 щуп проходит, а 0,25 — нет, то зазор нужно считать равным 0,20 с погрешностью, которая не превышает 0,02 миллиметрам.
Нормальным зазором считается тот, который для впускных клапанов составит 0,25 мм с отклонениями в 0,05 миллиметров, а для выпускных — 0,40 мм с отклонениями до 0,05 миллиметра. Постарайтесь сделать зазор именно таким.
Если зазор первого или же третьего клапана вышел за рамки нормы, то стоит поменять шайбу. С этой целью удерживаем толкатель на месте, и утапливаем его приспособлением вниз, чтобы между распределительным валом и стаканом можно было установить фиксатор.
При помощи пинцета удаляем шайбу, фиксируя её размер и вычисляя размер, который нужен для шайбы, чтобы выставить соответствующий зазор. К примеру, если зазор в норме 0,40, то шайба должна быть на 0,10 миллиметров меньше. В обратной ситуации — берём большую шайбу.
Как только нужная шайба найдена, укладываем её в толкатель при помощи пинцета. Проверьте, чтобы шайба свободно двигалась вокруг своей оси.
Теперь снова используем приспособление, которым отжимаем вниз толкатель, чтобы удалить оттуда фиксатор.
Проводим замер щупом. Если он в норме, то продолжаем работу с последующими клапанами. После регулировки всех клапанов нужно проверить зазоры заново, чтобы избежать ошибок.
Теперь берём клапанную крышку, и очищаем её от прокладки, устанавливая новую. Старую же применять второй раз нельзя.

Мои замеры

Мои замеры после регулировки клапанов следующие:

0,25 — выпуск
0,20 — впуск
0,30 — впуск
0,30 — выпуск
0,30 — выпуск
0,27 — впуск
0,24 — впуск
0,35 — выпуск

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Последовательность действий при самостоятельной замене гидрокомпенсаторов на Ладе Гранте Седан/Лифтбек

Помещаем машину на смотровой канал, выжимаем рычаг стояночного тормоза с целью предотвращения произвольного отката. Открываем капот.
Отключаем клемму от аккумуляторной батареи, снимаем декоративную плиту, воздушные канали, патрубки.

Извлекаем высоковольтные провода, они препятствуют демонтажу впускного коллектора. Отвинчиваем тросик дроссельной заслонки, снимаем катушку зажигания.

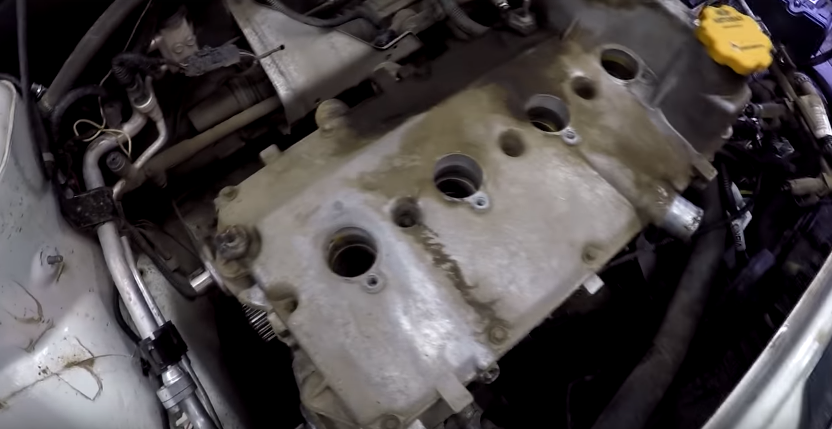

Снять катушку зажигания

Отвинчиваем верхние болты крепления впускного коллектора.

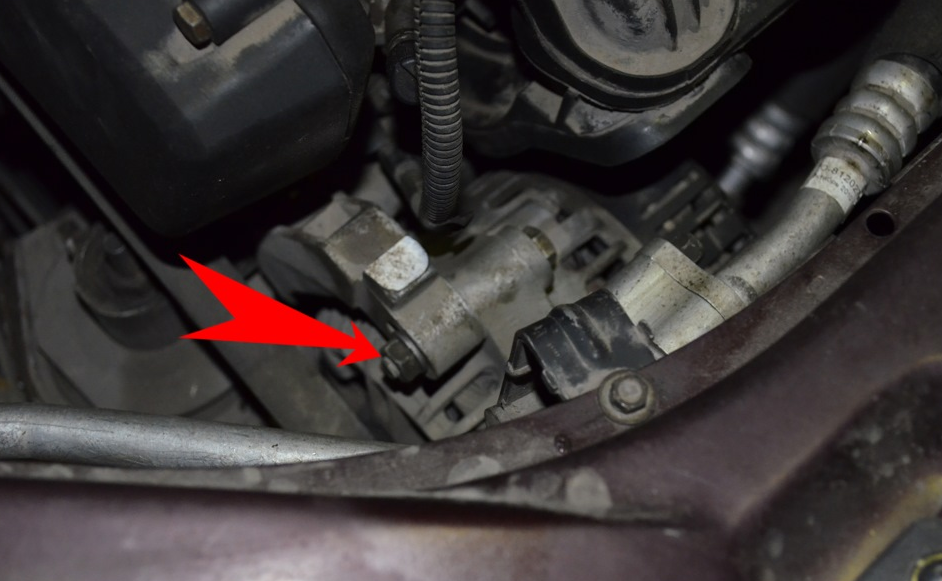

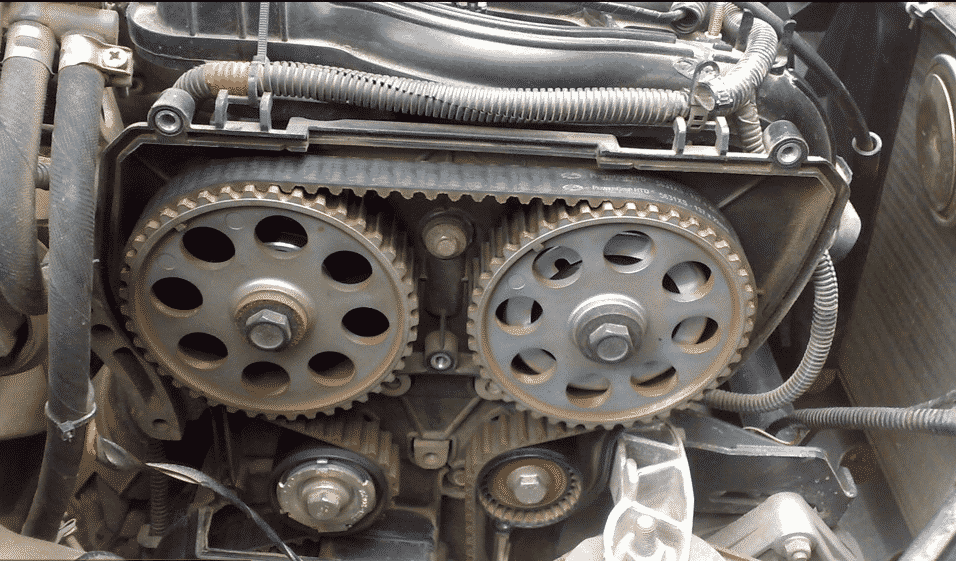

Отпускаем гайку крепления генератора, снимаем ремень генератора со шлицов.

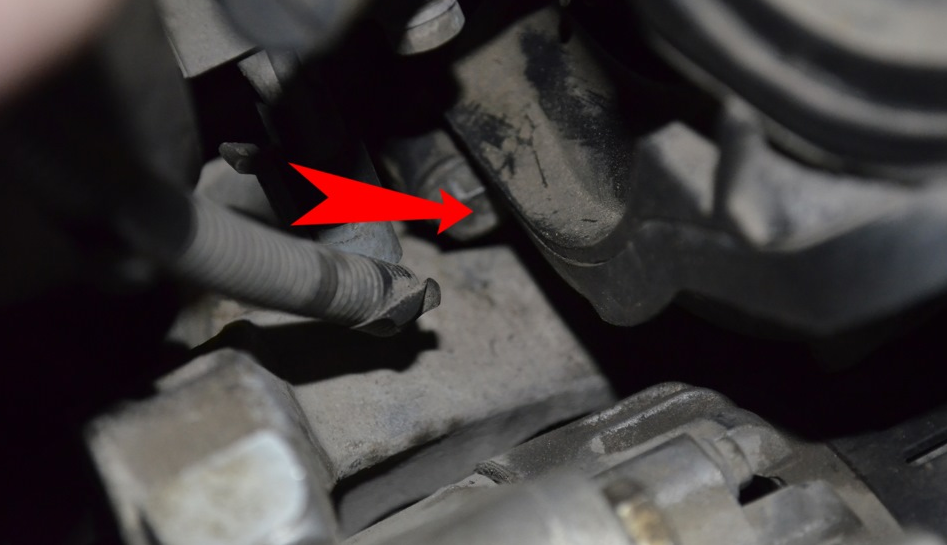

Отпускаем гайку генератора

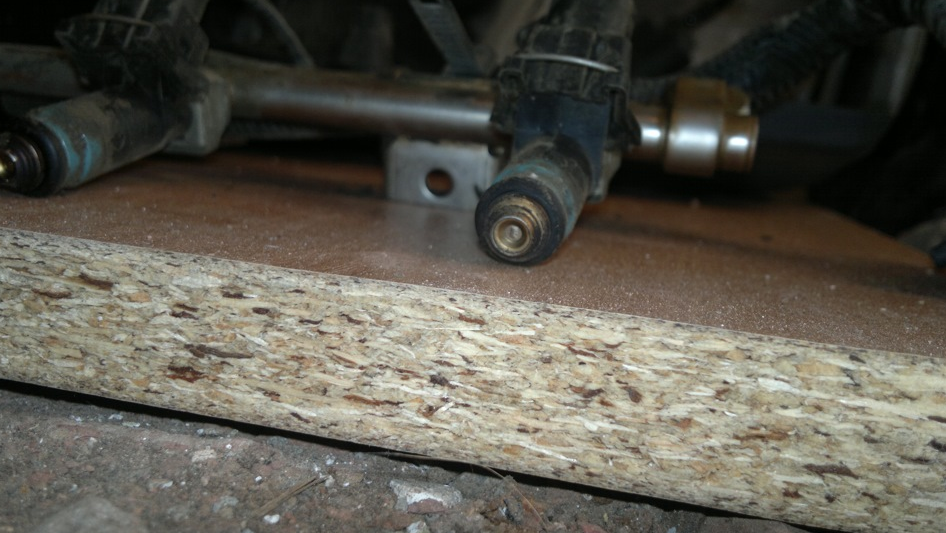

По периметру отвинчиваем винты, отводим в сторону топливную рампу.

Убираем топливную раму

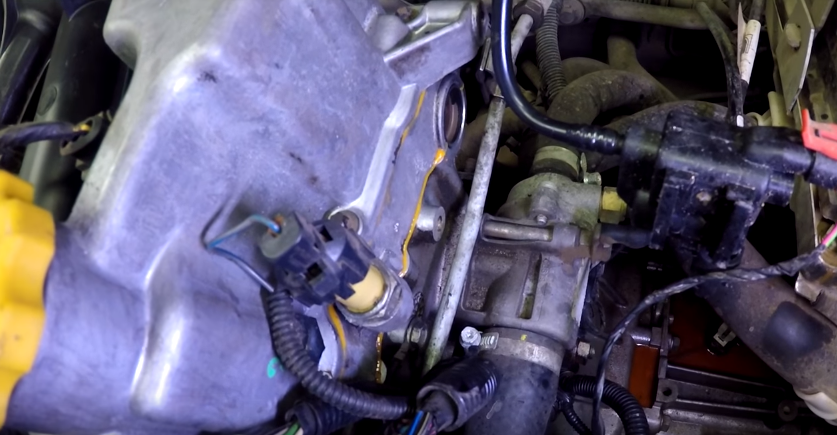

Выкручиваем болты в нижней части крепления впускного коллектора, извлекаем его.

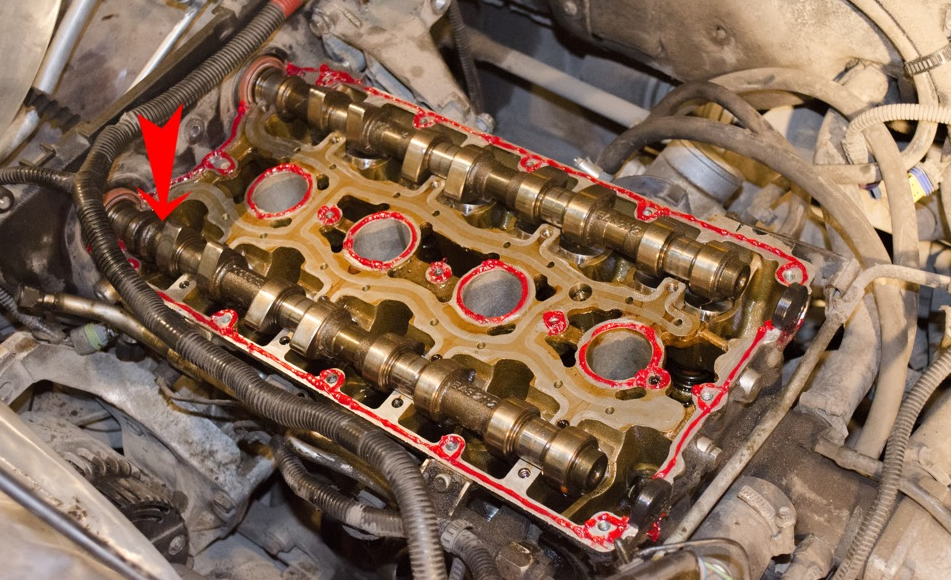

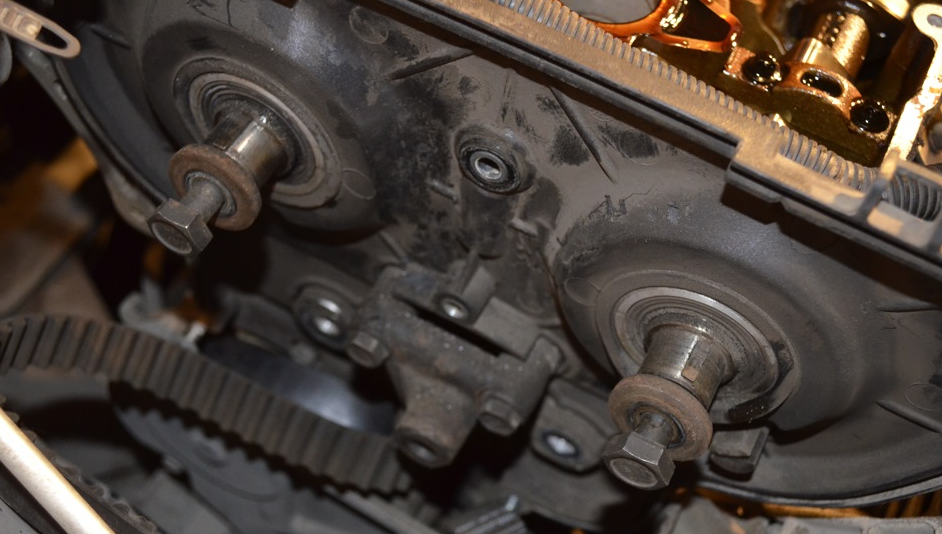

Аккуратно снимаем пастель распредвалов, сами распредвалы.

Снимаем распредвалы

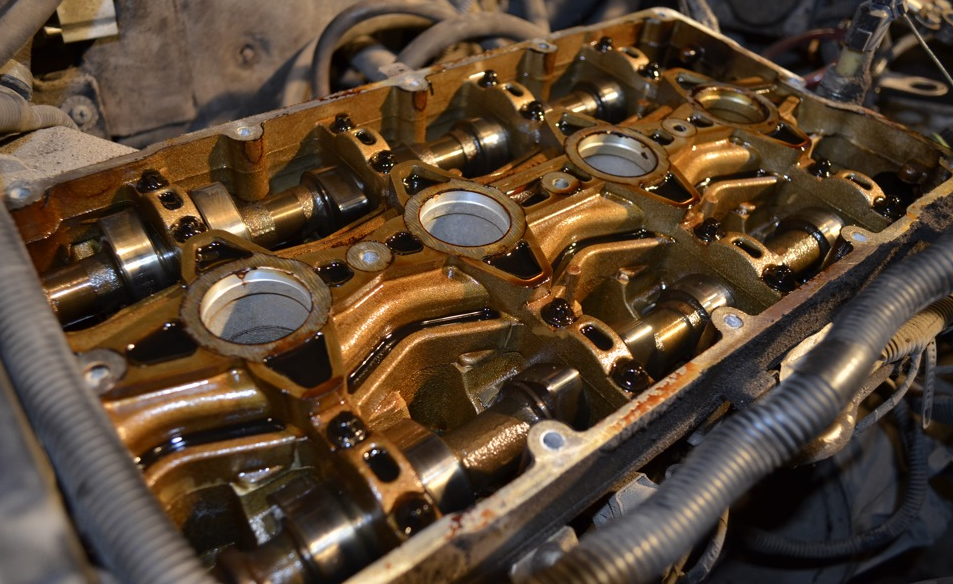

Мастера рекомендуют заменять одновременно все гидрокомпенсаторы. Оставлять изношенные на штатных местах не желательно, так как в скором времени потребуется повторный ремонт.

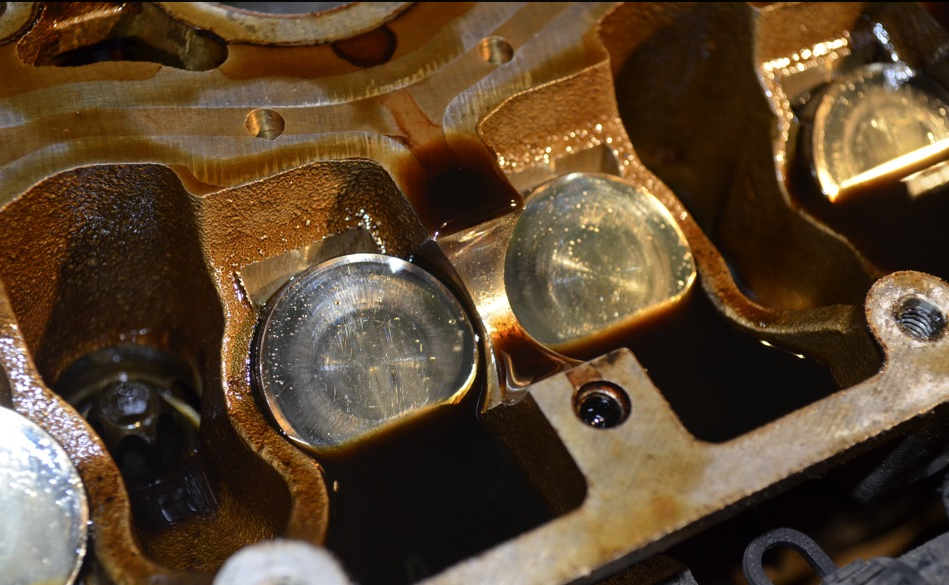

Необходимо заменить все компенсаторы

Заменяем моторное масло по мере необходимости. Решение принимает владелец, основываясь на пройденный машиной километраж.

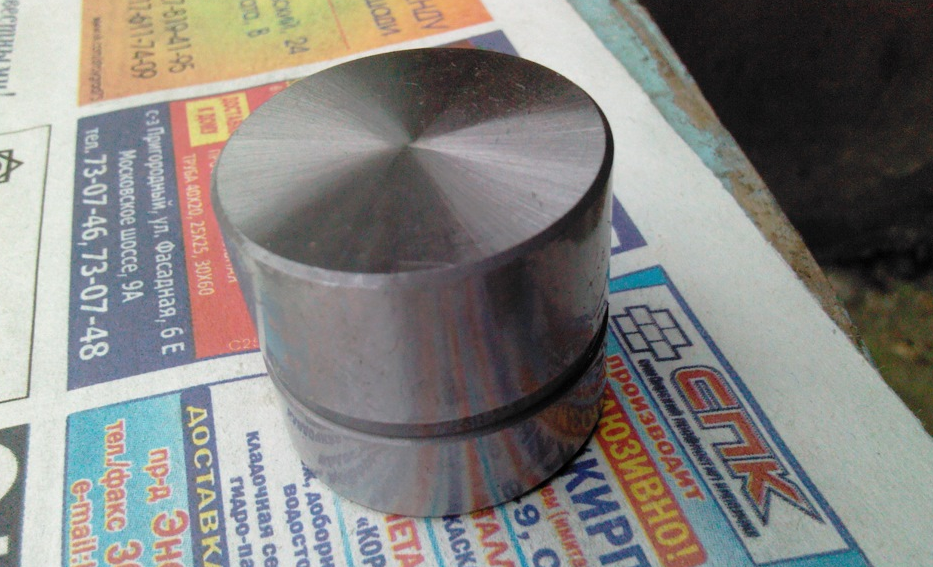

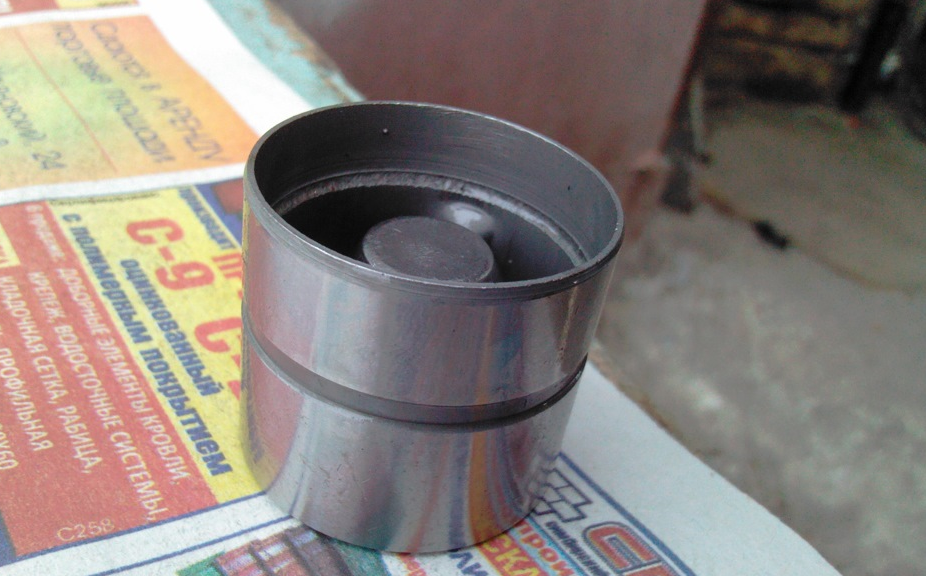

Смазывать гидрокомпенсаторы (далее — толкатели) не нужно, в оригинальной упаковке они поставляются в заводской смазке. Ветошью очищаем посадочное место пастели распредвала.

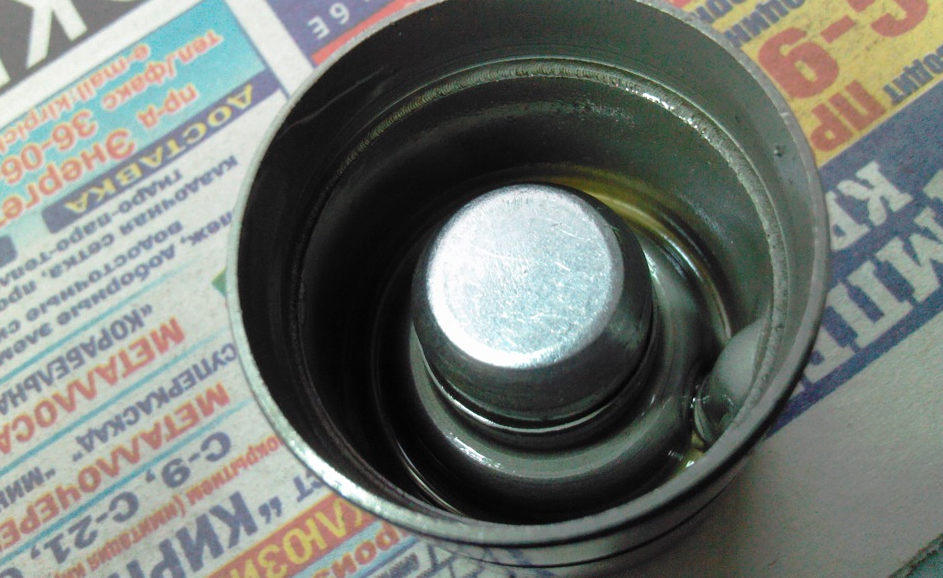

Смазывать не нужно, на компенсаторах заводская смазка

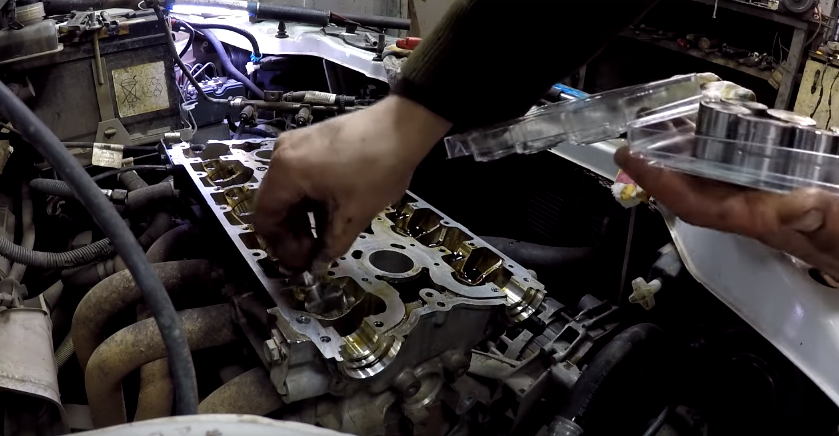

Укладываем новые толкатели, пастель распредвала.
По периметру блока наносим анаэробный герметик или Loctite, в зависимости от того, что есть в наличии.

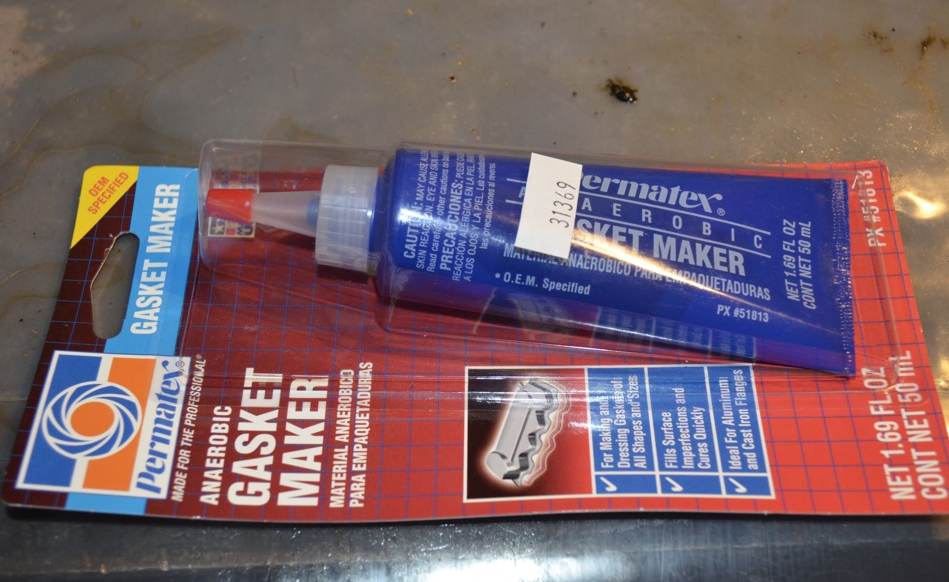

Наносим герметик

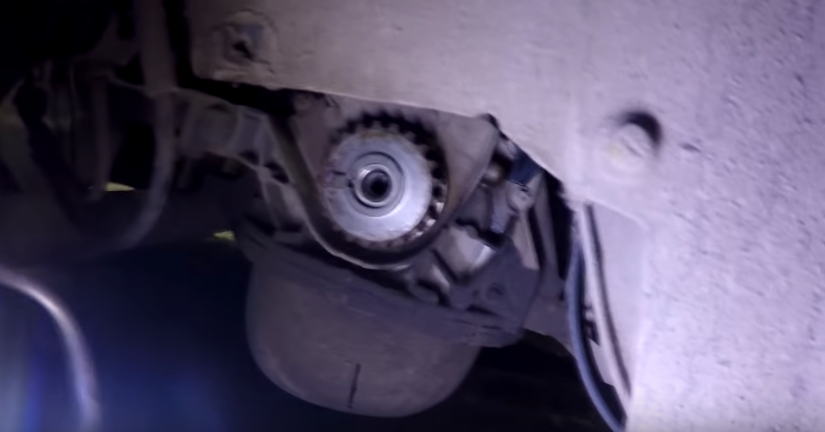

Выставляем валы коленвала и распредвала по меткам, надеваем ремень приводных механизмов. Фиксируем крепление генератора.

Надеваем пластмассовую крышку, воздухоканалы, завершаем сборку.

Самостоятельная замена гидрокомпенсаторов на Ладе Гранте (16 клапанов) окончена. Последующая профилактика через 15000 км.

Особенности процесса

Lada Kalina первого и второго поколения отличаются не только внешне, но и двигателем. Регулировка тоже, хоть и незначительно, но отличается. Она нужна только на двигателе с 8 клапанами, конструкция которого не менялась, поэтому разницы в процедуре установки тепловых зазоров на первом и втором поколении нет никакой. На двигателях с 16 клапанами этот процесс не имеет смысла, так как с завода конструкция предусматривает наличие гидрокомпенсаторов, которые поддерживают оптимальный зазор без дополнительного вмешательства.

Процедура заключается в изменении значений промежутков. Работа осуществляется на остановленном двигателе путем вращения коленвала вручную по часовой стрелке. Для этого процесса обязательно потребуются специальные шайбы, которые устанавливаются в ниши толкателей. Всё, что надо сделать, это подобрать шайбу нужного размера.

Подготовка к работе

Понадобится комплект инструментов и приспособлений:

набор торцевых головок с воротком и трещоткой;
шприц для удаления моторного масла;
фигурные и плоские отвёртки;
специнструмент для утапливания клапанов;
серия специальных щупов;
пинцет;
плоскогубцы с длинным захватом;
регулировочные шайбы.

Процедура на самом деле несложная и вполне может выполняться самостоятельно, без участия специалистов. Для экономии времени или если процесс покажется слишком сложным, лучше воспользоваться услугами автосервиса. Такая работа стоит не так много: стандартная цифра не превышает 800–1000 рублей, в зависимости от региона.

Инструкция по настройке зазоров

Перед тем как приступать к этой операции, необходимо остудить двигатель. После откручиваются болты крепления головки блока и последняя демонтируется. Дальнейшая работа выглядит следующим образом.

Снять кожух, который закрывает привод газораспределительного механизма.
Выкрутить свечи зажигания (так будет легче вращать коленвала двигателя).
Поверхность под головкой очищается от масла с помощью шприца.

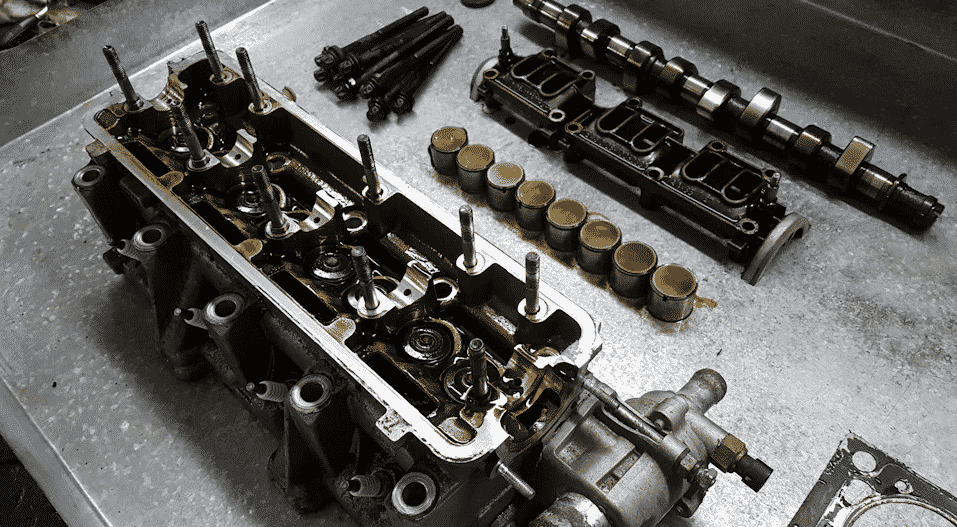

Если распределительный вал имеет сильный износ кулачков толкателей, повреждённые и изношенные элементы следует обязательно заменить.
На место головки блока, на крепёжные шпильки следует установить специальное приспособление, которое поможет утопить клапаны вниз.
Поршни устанавливаются в мёртвую точку. Для этого головкой с воротком проворачивается коленчатый вал до тех пор, пока метка на задней крышке ГРМ не совпадет с меткой на шкиве.
После совпадения меток коленвал прокручивается ещё на несколько зубьев, и первый поршень будет установлен в верхней мертвой точке.
С помощью щупа зазоры замеряют сначала на первом кулачке, а потом на третьем. Для этого берется щуп, размер которого не более 0,35 мм. Если щуп проходит без сопротивления, следует подобрать другую шайбу.
Через специальный паз в верхней кромке шайба подцепляется и удаляется. Для того, чтобы увидеть паз нужно немного сдвинуть толкатель.
Специальным приспособлением утапливается вниз клапан, при этом следует придерживать отвёрткой с плоским концом толкатель, вставив не в паз, таким образом, можно предотвратить его произвольное вращение.
После фиксации толкателя с помощью пинцета удаляется шайба и на ее место устанавливается другая, подходящая по толщине. На одной из сторон каждой шайбы есть специальная маркировка, указывающая на размер. Закончена смена шайбы, отвёртка убирается, клапан возвращается на место, с помощью щупа проводится замер зазора.

Идеальная регулировка клапанов на Калине подразумевает вхождение щупа в промежутки с небольшим усилием (в пределах разумного). После этого нужно снова провернуть двигатель на один оборот шкива коленвала и провести контрольный замер зазора. Таким образом, проводится проверка и регулировки всех зазоров, с обязательным вращением коленвала перед каждым измерением. После проведения операции нужно залить моторное масло до нужного уровня, также потребуется замена прокладки клапанной крышки Калина, после чего зафиксировать клапанную крышку и привода ГРМ крепёжными элементами.

Операция, если разобраться, несложная. Надо строго следовать пошаговой инструкции, и с такой процедурой справится даже новичок.

Правильная регулировка заметна сразу: механизм газораспределения работает ровно, мотор не шумит, а значит, «здоровье сердца» автомобиля в порядке. По крайней мере, на ближайшие 50–60 000 километров пробега тепловые зазоры не будут оказывать негативного воздействия и не потребуются дополнительные работы. А они обязательно станут следствием неправильной или несвоевременной регулировки.

Что лучше: 8-ми или 16-ти клапанная двигательная система?

Выбирать тип двигателя следует с учетом условий эксплуатации авто

Сравнение следует производить, исходя из способа эксплуатации автомобиля, стиля езды, наличия средств для ремонта. Лучшими с точки зрения ремонтоспособности считаются моторы с 8-ю клапанами. Их основное достоинство — быстрый старт работы двигателя, низкое потребление топлива. Такие агрегаты чаще всего приобретаются для езды по городу. Более того, основная причина, по который выбор падает именно на эти двигатели — при разрыве ремня ГРМ не выходит из строя клапанная система. Это обеспечивается наличием полостей в структуре двигателя, куда отлетают клапаны при чрезвычайной ситуации, связанной с разрывом газораспределительного ремня. 8-клапанная Гранта не может похвастаться низким уровнем шума в салоне от работающего двигателя. Пожалуй, это все минусы.

Что касается автомобиля Лада Гранта с 16-клапанной двигательной системой, то он лучше всего приспособлен для езды на большие расстояния. На таких моторах можно развить приличную скорость, что является плюсом в сравнении с 8-клапанным вариантом. Также не будет мешать шум из мотора при езде на высоких оборотах. Что касается недостатков, то для повышения скорости езды в таких двигателях используется облегченная поршневая система. Это означает, что поршень 16-клапанной системы короче, чем у 8-клапанных авто. Проще говоря, у него отсутствует пространство, которое необходимо для того, чтобы поршень не соприкасался с клапаном в случае разрыва ГРМ. Аналогично и у Гранты с кондиционером.

Таким образом, можно сделать следующие выводы:

Выбор клапанной системы авто — индивидуальное решение каждого автолюбителя.
Если следить за состоянием рабочих элементов авто, то можно избежать капитального ремонта, стоимость которого сопоставима с покупкой нового двигателя, и при этом благополучно ездить на 16-клапанном двигателе.
Во всех остальных случаях рекомендуется приобретать авто с 8-клапанами. Отзывы о Ладе с такой комплектацией можно получить у владельцев отечественных авто.

Автомобиль Лада Гранта Седан/Лифтбек оснащается двумя модификациями двигателя: 8-ми и 16-ти клапанными. Отличие одного от другого очевидны: количество клапанов, мощность, динамика разгона.

Вместе с тем, лишь 16-ти клапанные агрегаты оснащены гидрокомпенсаторами. Они предназначены для автоматической регулировки зазора между кулачком распредвала и ножкой.

В 8-ми клапанных моторах автоматическая регулировка клапанов на Гранте отсутствует. Владелец должен периодически посещать СТО для профилактики и замены изношенных элементов механизма ГРМ.
