Устройство, принцип действия и схема прерывателя указателей поворота рс57 и рс950

Реле поворотов ВАЗ 2110 где находится

Уважаемые посетители сайта «Автомобили»! Будем вам очень благодарны за комментарии к видео ролику «Реле поворотов ВАЗ 2110 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

спасибо. помогло. славута

Полезно, спасибо

Приглашаю Вас — размещать свои Видео на моем канале для Автолюбителей На канале у Вас будет своя ветка. Раскруткой канала мы занимаемся сами. Суть идеи в том что 1 мастер не наберет 10 000 000 просмотров а 100 мастеров — запросто — соответственно это партнерка и неплохие деньги для всех участников канала.

не помогло.

Лайк за видос грамотно рассказано и показано.

Отличное видео

Спасибо, Попробую у себя на Гольфе

приветствую, у меня такая проблема, купил реле, поставил. завожу а, м и реле у меня щелкает, хотя поворотники и аварийку я не включал, более того, все лампочки , при включении поворотов или аварийки, работают нормально. читал что надо припаять что то, куда то. а что и куда не пойму. если вопроса не поняли, я попробую перефразировать или покажу видео

Здраствуйте почему когда я ставлю реле бочоночек то у меня горит что левый что правый поворот одновременно и ни один ни второй немигает а когда ставлю такое реле как у вас горят по отделности но не мигают?

реле с сопротивоение и без сопротивления какое лутше?

а вопросик можно. почему когда двигатель не работает релен работает нормально. при включенном двигателе реле работает в учащенном режиме

скажите, а как увеличит частоту мигания в 10 раз и за что отвечают резисторы и конденсатор?

поставил такое реле на 2101, работает, но не пигает на приборной панели,

у меня на ваз 21093і пропала аварийка и поворотники подскажите пожалуйста

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.

Проверка исправности реле поворотов.

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу  к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно  есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону.  При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

Бистабильное и моностабильное

Бистабильные реле становятся дешевле и доступнее, но многие разработчики пока не обращают на них внимания. В схемах с питанием от сети энергоэффективность не очень важна, но где требуется экономия энергии, они могут оказаться большим подспорьем. Для удержания якоря в одном положении не требуется приложения энергии. Потребление тока происходит при переключении контактов, которое длится несколько десятков миллисекунд, после чего его источник может быть отключен. Устройство будет оставаться в устойчивом состоянии столько, сколько надо, отсюда и название.

Типичные реле имеют только одно стабильное положение, а поддержание другого требует непрерывного протекания тока через катушку.

Бистабильные реле доступны как реле малой мощности, так и средней, для переключения устройств с питанием от сети с потреблением тока в несколько ампер. Практически каждая крупная компания занимающаяся производством реле, имеет их в своем предложении, поэтому выбор действительно велик.

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

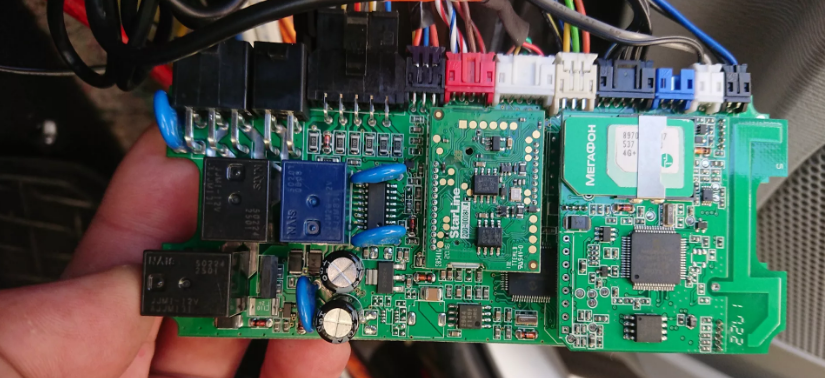

Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Официальные данные (л/100 км)

Двигатель	Расход (город)	Расход (трасса)	Расход (смешанный)
4.4 MT 126 л.с. дизель (механика)	—	—	19.5
4.7 MT 125 л.с. бензин (механика)	—	—	17.2

Для ГАЗ 3307 существовал всего один бензиновый мотор — 4.7, в котором подачу топлива осуществлял карбюратор. Мощность такой установки равнялась 125 лошадиным силам, а управление осуществлялось посредством ручной коробки передач, работающей в пяти режимах. Расход топлива на 100 км для данной комплектации был прописан в 19.5 литра.

После 1994 года стал использоваться еще и дизельный агрегат, объемом 4.4 литра, который мог развить мощь до 126 лошадиных сил. Он также управлялся механикой, но его норма расхода была немного меньше – 17.2 литра.

Снятие и проверка реле типа РС-950П-Т

Для того чтобы снять реле, отсоедините колодки «Б» жгутов проводов и отверните гайки «А».

Для проверки снимите реле типа РС-950П-Т с автомобиля и соберите схему (рис. 1).

Если при включенном переключателе 4 лампы не горят или горят постоянно (не мигая), то осмотрите контакты реле.

Для этого снимите крышку реле. Подгоревшие контакты зачистите мелкой шкуркой, спекшиеся контакты разъедините.

После этого проверьте и при необходимости отрегулируйте зазоры между контактами.

Зазор «а» (рис. 2) между контактами 3 должен быть 0,8 мм, а зазор «б» между сердечником 4 катушки реле и якорем 1 при замкнутых контактах 3 — не менее 0,15 мм.

Для того чтобы отрегулировать зазоры, подогните ограничитель 2 хода якоря.

Устанавливаем реле в обратной последовательности

Замена лампы, снятие переднего указателя поворота

Из подкапотного пространства, повернув по часовой стрелке, вынимаем патрон в резиновом чехле с лампой.

При необходимости меняем неисправную лампу.

Для снятия указателя головкой «на 10» отворачиваем две гайки его крепления.

Устанавливаем передний указатель поворота в обратной последовательности.

Перед тем как затянуть гайки крепления указателя, перемещаем его в пределах прорези под винты, добиваясь равномерного и минимального зазора между ним, фарой и капотом.

Замена лампы, снятие бокового указателя поворота

Из подкапотного пространства рукой отсоединяем от указателя поворота патрон с лампой и резиновым чехлом

+7 (495) 972-12-58+7 (495) 972-09-14+7 (495) 978-12-58+7 (498) 657-83-43+7 (498) 657-81-99+7 (498) 657-83-66

+7 (495) 972-12-58+7 (495) 972-09-14+7 (495) 978-12-58+7 (498) 657-83-43+7 (498) 657-81-99+7 (498) 657-83-66

Повторитель Газели – ее важный и неотъемлемый элемент. Если Вы заметили, что он вышел из строя, замену необходимо осуществить как можно скорее. Несомненно, лучше обратиться за помощью к опытным профессионалам, но при отсутствии такой возможности монтаж можно выполнить самостоятельно.

Чтобы поменять повторитель на Газели, необходимо следовать следующему инструктажу.

Прежде всего, установите зеркало в нижнее положение. С помощью незначительных усилий оттяните его, однако не переусердствуйте. В случае, если лопнет зеркальный элемент, придется покупать новый.
Отщелкните зацепы зеркала от механизма привода. При этом опускайтесь сверху к бокам по кругу. Когда зеркало будет снято, механизм отсоединять не нужно. Сразу переходите к дальнейшим действиям.
Особую трудность представляет снятие нижних защелок. Их здесь пара, а расположены они за маленьким зеркалом с нижней стороны

Очень важно соблюдать верную последовательность. Вначале отстегните все верхние элементы и оттяните накладку.
Со стороны автомобиля нажмите вначале на нижнюю одинарную защелку, освободите сторону поворотников.
Освободите двойную нижнюю защелку со стороны поворотников.
Далее необходимо установить повторитель в обратной последовательности.

Следуя этой простой инструкции, Вы с легкостью замените повторители на Газели самостоятельно. Если есть сомнения в качественном исполнении процедуры, доверьте работу опытным специалистам на станции обслуживания.

Всем Здрасьте!) . Решил поменять указатели поворота в зеркалах т.к. стояли ещё родные и портала весь вид).Ниже по фото постараюсь все объяснить.

Сложного ни чего нет, просто не торопитесь). Разбирал зеркало первый раз.На первое зеркало ушло 30 мин., второе разобрал и собрал за 10 мин.При проведении работ ни одно зеркало не пострадало)))).Всем удачи в замене!Хорошего настроения!Вы держитесь здесь!)))))

Устройство и принцип работы электромагнитно-теплового реле поворотов

Реле этого типа имеют не слишком сложное устройство. Его основу составляет электромагнитное реле традиционной конструкции — цилиндрический сердечник с обмоткой из тонкого медного провода. В верхней части сердечника расположены две контактные группы, а по бокам — гибкие металлические якоря (или, как их называют, якорьки). Одна контактная группа предназначена для замыкания цепи контрольной лампы «поворотников», расположенной на приборной панели. А вторая контактная группа непосредственно замыкает цепи ламп указателей поворота, и именно ее конструктивные особенности обеспечивают мигание «поворотников».

Якорь контактной группы ламп указателей поворотов с помощью тонкой нихромовой струны оттянут от контакта, расположенного на сердечнике, поэтому в нормальном положении цепь указателей поворота разомкнута. Противоположный конец струны зафиксирован на площадке из изоляционного материала, которая служит основой для установки сердечника. Нихромовая струна через резистор подключена к цепи выключателя указателей поворота, поэтому через нее во время работы реле протекает ток.

Вся эта конструкция помещена в металлический корпус цилиндрической формы, дном корпуса служит площадка из изоляционного материала с реле. В нижней части площадки выведены контакты, с помощью которых реле-прерыватель включается в цепь указателей поворота.

Работа электромагнитно-теплового реле довольно проста и сводится к следующему. При включении сигнала поворота замыкается цепь, в которую входят лампы «поворотников», резистор, обмотка реле и нихромовая струна. За счет сопротивления резистора подаваемое на лампы напряжение мало, поэтому их нити горят в полнакала. Нихром, как известно, обладает высоким удельным сопротивлением и сильно нагревается при протекании тока — благодаря этому нагреву нихромовая струна увеличивает свою длину, и оттянутый ею якорек под действием притяжения сердечника выпрямляется и в какой-то момент замыкает контактную группу. В результате ток начинает течь в обход резистора и нихромовой струны, и лампы указателей поворота загораются в полную силу.

Однако прекращение нагрева струны приводит к ее остыванию и укорачиванию, и якорек снова оттягивается от сердечника, размыкая контакты — лампы указателей поворота гаснут, и цикл повторяется снова. Нагрев и остывание нихромовой струны происходит быстро, поэтому мигание ламп происходит с частотой в пределах от 60 до 120 раз в минуту.

С текущим положением контактной группы ламп указателей поворота (назовем ее первой) связана работа и контактной группы сигнальной лампы (назовем ее второй). При разомкнутых контактах первой группы по обмотке протекает ток, однако его недостаточно для притяжения якорька второй группы, поэтому сигнальная лампа не горит. При вытягивании струны и замыкании первой контактной группы текущий по обмотке ток резко возрастает, и его уже достаточно для притяжения якорька второй контактной группы. В результате одновременно с миганием указателей поворота мигает и сигнальная лампа на приборной панели.

Характерные щелчки во время работы указателей поворота возникают вследствие ударов якорьков о контакты при их замыкании и размыкании. Щелчки — характерная особенность электромагнитных реле, и в прерывателях она пришлась весьма к месту.

Электромагнитно-тепловое реле обладает простой конструкцией, и в этом заключается его основное преимущество. Но недостатков у этого типа реле гораздо больше: с течением времени струна вытягивается, в результате реле перестает нормально функционировать, во время работы реле нагревается, что изменяет его характеристики, а при перегорании одной из ламп указателей поворота частота мигания второй лампы значительно уменьшается, а в некоторых случаях лампа и вовсе перестает загораться.

На сегодняшний день электромагнитно-тепловые реле-прерыватели вытеснены более современными и совершенными электронными реле.

Возможные причины неисправности дворников

Неисправность очистителя стекла влечет за собой риск создания аварийной ситуации на дороге во время непогоды. Поэтому необходимо вовремя устранять неполадки и причины их возникновения.

Электросхема дворников Газели

Типичные неполадки устройства следующие:

1. При включении дворники не работают: не щелкает реле, не работает электродвигатель.
2. Не работает подрулевой переключатель.
3. Реле срабатывает, но не функционирует электродвигатель.
4. Работает реле и моторчик, а щетки не двигаются либо перемещаются по неправильной траектории.
5. Не работает прерывистый режим.
6. Медленная работа.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы:

Определение неисправностей

При отказе в работе какого-либо прибора с помощью электросхемы легко проверить, вышел ли он из строя или где-то прервалась электрическая цепь.

Схема питания автомобиля ГЗ-3307

При проверке учтите, что многие цепи находятся под напряжением лишь при включенном зажигании. Если лампочка горит или стрелка тестера отклоняется, на контакте есть напряжение, следовательно, вышел из строя проверяемый элемент. Если ток не подводится, надо найти обрыв в цепи.

Система зажигания Газ 3307

Присоедините его зажимы к концам проверяемого провода. Если обрыва нет, стрелка отклонится, в противном случае останется неподвижной. Для восстановления цепи можно соединить другим проводом нужные контакты, при этом необходимо провести и закрепить его подальше от движущихся частей автомобиля.

Схема реле аварийной сигнализации

ОСВЕЩЕНИЕ И СВЕТОВАЯ СИГНАЛИЗАЦИЯ АВТОМОБИЛЯ

ГАЗ-53-12

Реле-прерыватель указателей поворота и аварийной световой сигнализации РС950-П

Для создания мигающего режима указателей поворота применяется контактно- транзисторное реле РС950-П. Схема этого реле показана на рис. 211. Расположение деталей реле дано на рис. 212. Реле имеет электронную схему, обеспечивающую режим работы с частотой (90±30) миганий в 1 мин, и исполнительное реле 1, которое управляет цепью питания сигнальных ламп.

Исправность реле проверяйте по схеме, показанной на рис. 213. Если при этом сигнальные лампы или контрольная лампа не горят или горят постоянно, то вскройте реле и осмотрите контакты (рис. 214) исполнительного реле. Если контакты спеклись, то рассоедините их и зачистите, затем отрегулируйте зазоры. Зазор Б при разомкнутых контактах должен быть 0,8 мм. Зазор А в начале размыкания контактов должен быть 0,15 мм. Зазоры регулируются подгибкой ограничителя хода якоря.

Выключатель сигналов торможения. Для включения сигналов торможения в каждом тормозном контуре установлены выключатели ВКД2-Б (рис. 215). При нажатии на педаль тормозов повышается давление жидкости в каждом тормозном контуре. Это давление воздействует на резиновую диафрагму 5, которая через контактную шайбу 4 сжимает пружину 3. При повышении давления в системе тормозов контактная шайба соединяет контакты, и питание поступает к лампам сигнала торможения задних фонарей.

Исправность выключателей можно проверить с помощью контрольной лампы. Неисправный выключатель подлежит замене.

Рис. 211. Электрическая схема указателей поворота и аварийной сигнализации:

Рис. 212. Расположение деталей реле-прерывателя указателей поворота и аварийной сигнализации

Рис. 213. Электрическая схема проверки реле указателей поворота: 1 – реле; 2 — переключатель; 3 , 4— лампы; 5 — аккумуляторная батарея

Рис. 214. Регулировка зазоров в реле указателей поворота: А — зазор 0,15 мм между сердечником и якорем; Б — зазор 0,8 мм между контактами

Система аварийной сигнализации стала устанавливаться на автомобили семейства ВАЗ начиная с модели 2103, соответственно на моей копеечке её отродясь не было, а необходимость данного девайса была на лицо: это и мигнуть аварийкой человеку, который пропустил вас в пробке, и подмигнуть симпатичной девушке, или же просто, почти на законных основаниях, остановиться на остановке общественного транспорта перед автобусом и побежать в ларек почти не нарушая ПДД, а о вынужденной технической остановки я вообще молчу…

Контроль за процессом зарядки аккумулятора

Чтобы правильно понимать причины нестабильной работы лампы, контролирующей ход зарядки аккумуляторной батареи, нужно разобраться во взаимодействии генератора и источника постоянного тока. При работе двигателя аккумулятор получает постоянную зарядку напряжением от 13,6 до 14,2 вольт. Зарядный ток вырабатывает генератор. Напряжение выходного электричества зависит от числа оборотов генерирующего устройства. Чем обороты выше, тем величина напряжения больше. Для ограничения напряжения в заданных пределах в цепь обмоток ротора подключается регулятор. Именно он стабилизирует выходное напряжение, которое затем подаётся на клеммы аккумулятора для зарядки.

Если зарядный ток постоянно в заданных пределах поступает для поддержания аккумулятора в работоспособном состоянии — контрольная лампочка зарядки батареи гореть не должна. Постоянное свечение лампочки говорит о нерабочем состоянии генератора или об обрыве питающих проводов. Чаще всего причина отказа генератора — ослабший или порванный приводной ремень.

Схема генератора

В основе работы генерирующего устройства лежит принцип электрического магнетизма. Конструктивно есть две основных части, с помощью которых производится переменный ток.

Читать дальше: Ходовые огни с функцией поворотника

Ротор и статор генерируют ток в бортовую сеть автомобиля

Это статор и ротор. Ротор приводится во вращение с помощью приводного ремня от коленчатого вала двигателя. Статор неподвижен и состоит из обмоток, которые крепятся к корпусу генератора. Вместе они образуют конструкцию, в которой ротор по центру располагается внутри статора. Между ними имеется зазор, который позволяет ротору вращаться с огромной скоростью.

Схема работы генератора и подсоединения лампы контроля зарядки

Статор включает в себя 3 обмотки, которые образуют трёхфазную систему тока. Выводы с обмоток соединяются с диодным мостом отдельно, как на приведённой схеме.

Ротор состоит из множества электромагнитов, которые в совокупности создают мощное магнитное поле. Оно пересекает обмотки статора, и в них генерируется трёхфазный переменный ток. Выдаваемое напряжение зависит от числа оборотов и контролируется регулятором, который встроен в систему подачи тока на ротор. Для преобразования переменного тока в постоянный служит диодный мост, состоящий из выпрямителей диодов. Они пропускают ток только в одном направлении.

Ток на электромагниты вращающегося ротора подаётся с помощью двух медно-графитных щёток, контактирующих с медными контактными кольцами, расположенных на валу ротора. Реле-регулятор при увеличении оборотов уменьшает ток в роторе, тем самым убавляя магнитное поле.

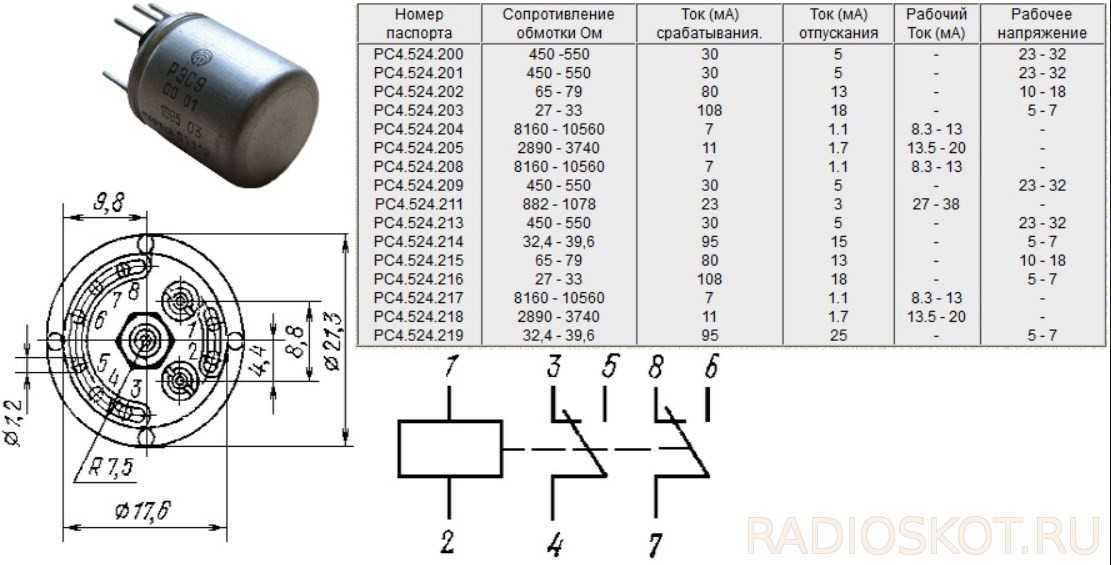

Напряжение питания катушки

На корпусе реле написано, например, 12 В, что означает для его срабатывания потребуется 12 В. Вот только редко бывает напряжение точно требуемого значения. И что делать если напряжение в схеме упадёт до 9 В или повыситься до 15 В?

Если напряжение будет слишком высоким, катушка соленоида, обычно герметично закрытая в небольшом пластиковом корпусе, просто перегреется. Закон Джоуля здесь неумолим. К счастью производители предоставляют некоторый запас по напряжению. И наоборот, если напряжение слишком низкое, через катушку постоянного сопротивления будет протекать меньший ток, что сделает якорь менее слабым на притягивание. А если сила тока слишком низкая, якорь вообще не сдвинется с места.

Это значение, при котором производитель гарантирует замыкание контакта. Оно дается для строго определенной температуры, чаще всего комнатной или аналогичной. При более высоких температурах сопротивление провода увеличивается, поэтому приложение того же напряжения к катушке вызовет протекание более низкого тока (что может быть недостаточно для перемещения якоря).

Напряжение отключения (отпускания) информирует, до какого значения необходимо снизить напряжение питания катушки, чтобы контакты вернулись в исходное положение. Часто это всего лишь 10% от номинального напряжения! Таким образом, реле с напряжением питания 5 В, указанным на корпусе, отключится когда падение напряжения упадёт до 0,5 В, что даже меньше прямого напряжения кремниевых p-n переходов. Разница в процентах вызвана магнитным гистерезисом ферромагнитного материала, из которого изготовлен сердечник электромагнита.

Это очень удобно, поскольку позволяет значительно снизить энергопотребление катушки в установившемся режиме. Реле с номинальным напряжением питания 12 В достаточно для подачи напряжения выше 8,4 В, а затем его понижения (например до 2 В). Экономия электроэнергии, важная для схем с батарейным питанием, будет огромной.

Фактическое напряжение питания катушки может отличаться от указанного на корпусе, и в довольно широких пределах. Об этом стоит помнить. Подтянув якорь электромагнитом, можно снизить напряжение питания катушки и сэкономить энергию.

Самостоятельный ремонт

Ремонт вышедшего из строя реле поворотников обычно заключается в замене детали. Ее стоимость не настолько велика, чтобы осваивать курс радиоэлектроники и пытаться отремонтировать вышедшее из строя реле. Само реле поворотов находится в блоке реле и предохранителей, обычно он располагается под передней панелью автомобиля. В некоторых моделях автомобилей реле поворотов вынесено в отдельный разъем.

Замена реле не представляет собой ничего сложного. Для этого нужно определить его точное месторасположение (можно найти в мануале к конкретной модели автомобиля или подсмотреть схему в интернете). Сломанное реле демонтируется, а новое устанавливается в релейный блок или в отдельный разъем. Напряжение нового блока должна соответствовать питанию электросети автомобиля (12 или 24 вольт).

Для тех, кто все же предпочитает самостоятельный ремонт, можно дать несколько советов. Если у реле подгорели контакты, то можно попробовать их зачистить, однако такой меры вряд ли хватит надолго. Также нужно подпаять оборванные контакты, если имеются подобного типа повреждения. Если имеются трещины в силовых выводах реле, то их также нужно подпаять. Потерявшие емкость или вздувшиеся конденсаторы следует заменить на новые.

Естественно, для подобного ремонта необходимо иметь паяльник и уметь им пользоваться. Ремонт реле в этом случае ничем не отличается от ремонта любой радиоэлектронной детали. Понадобятся флюс и припой, также при замене конденсаторов необходимо не забывать о правильной полярности.

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Для проверки исправности защиты необходимо:

1. Отключить двигатель;
2. Включить зажигание;
3. Подсоединить воль реле-регулятора и на «массу»;
4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.
