Как менял прокладку крышки клапанов Ford Focus 1

Купил прокладку «TAKOMA PVR1115139 прокл. клап. крышки Ford 1,0/1,3/1,6 — Zetec-Roca».

Получается, лучше сразу покупать прокладку, чем рисковать с герметиком, который может отвалиться в двигатель! Наносил малое количество тем-немение во внутрь герметик выдавился… особенно трудно счищать герметик с ГБЦ и крышки проделывал ювелирную работу в течении часа! Прокладка мягкая, при 0 градусах, заусенцев нет, и самое удивительное, противного запаха, как от всего китайского, нет, на место стала очень точно, за сутки 140 км потёков нет!

Основное в снятии крышки головки ГБЦ самый важный инструмент головка на «8», обычный трубчатый не открутил — вернее не стронул болтики: болты перед откручиванием обстучать, обстукивание проводить очень осторожно 1-2 удара в центр головки болта, если после этих ударов не открутиться обстукать еще раз

Внимание не надо переусерствовать с приложением усилия можно просто свернуть голову болтику, а с осторожным подходом с обстукиванием и шевелением прикладываем усилия на затяжку и откручивание, болт со временем и открутиться!

Технические характеристики мотора Ford SIDA 1.6 Duratec Ti-VCT

Точный объем	1596 см³
Система питания	инжектор
Мощность двс	115 л.с.
Крутящий момент	155 Нм
Блок цилиндров	алюминиевый R4
Головка блока	алюминиевая 16v
Диаметр цилиндра	79 мм
Ход поршня	81.4 мм
Степень сжатия	11

Особенности двс	DOHC
Гидрокомпенсаторы	нет
Привод ГРМ	ременной
Фазорегулятор	на обоих валах
Турбонаддув	нет
Какое масло лить	4.1 литра 5W-30
Тип топлива	АИ-95
Экологический класс	ЕВРО 4
Примерный ресурс	260 000 км

Мануал для Ford Focus 1.6 Дуратек можно найти тут
Немало полезных материалов выложено на FFclub.ru

2.1.7. Ford Focus II. Замена прокладки крышки головки блока цилиндров

Если возникла течь масла из-под крышки головки блока цилиндров и её не удалось устранить под— тяжкой болтов крепления крышки, замените прокладку.

Для замены прокладки крышки головки блока цилиндров двигателей 1,4 и 1,6 л R4 Duratec 16V выполните следующие опе-рации.

Вам потребуется ключ «на 12».

2. Выверните болт крепления верхней крышки ремня привода газораспределительного меха-низма к крышке головки блока цилиндров

3. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера

4. Снимите со свечей зажигания наконеч-ники высоковольтных проводов.

5. Отверните держатели воздушного филь-тра от шпилек крепления крышки головки блока цилиндров и снимите держатель.

6. Отверните гайку крепления кронштейна колодки жгута проводов датчика концентра-ции кислорода..

…и снимите кронштейн с болта-шпильки

7. Выверните три болта-шпильки крепле-ния крышки головки блока цилиндров…

…девять болтов крепления крышки го-ловки блока цилиндров…

… и снимите крышку.

8. Извлеките старую прокладку из пазов крышки головки блока цилиндров.

9. Очистите поверхность головки блока от остатков старой прокладки

рис 12. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателей 1,4 и 1 , 6 л R4 Duratec 16V.

10. Установите крышку головки блока цилин-дров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты и бол-ты-шпильки крепления крышки затягивайте в порядке, показанном на рис.12
в два этапа:
1-й -предварительная затяжка моментом 3Н-м (0,3кгс-м);
2-й — окончательная затяжка моментом 9Н-м (0,9кгс-м).

Для замены прокладки крышки головки блока цилиндров двигателя 1,6 л R4 16V Duratec Ti-VCT выполните следующие операции

.

Вам потребуется ключ «на 12».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отсоедините колодки жгутов проводов от двух датчиков положения распределитель-ных валов (см. )

4. Отсоедините колодки жгутов проводов от двух клапанов системы регулировки фаз газораспределения…

…выверните болты крепления и снимите клапаны регулировки фаз.

5. Снимите со свечей зажигания наконеч-ники высоковольтных проводов.
6. Выверните двенадцать болтов крепле-ния крышки головки блока цилиндров, снимите крышку и установленную под ней
прокладку.
7. Очистите пазы крышки и привалочную поверхность головки блока от остатков старой прокладки.

рис.18. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателя 1,6 л R4 1 6V Duratec Ti-VCT

8. Установите крышку головки блока ци-линдров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис.18
, в два этапа:
1 -й — предварительная затяжка моментом 3Н*м (0,3кгс-м);
2 -й — окончательная затяжка моментом 9Н-м (0,9кгс-м).

Для замены прокладки крышки головки блока цилиндров двигателей 1,8 и 2,0л R4 Duratec-HE 16V выполните следующие операции.

Вам потребуется ключ «на 12»
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

3. Снимите катушки зажигания (см. «2.2.2. Ford Focus II. Снятие электронного блока управления двигателем, датчиков и катушки зажигания»
).

4.Отверните держатели от шпилек.

…и снимите держатели

5 . Выверните семь болтов и пять бол-тов-шпилек крепления крышки головки бло-ка цилиндров…

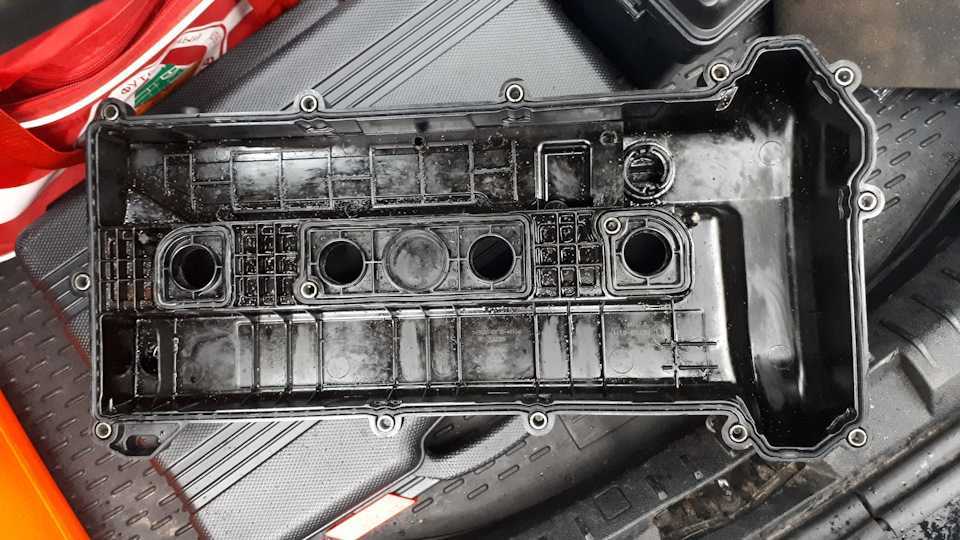

…и снимите крышку,

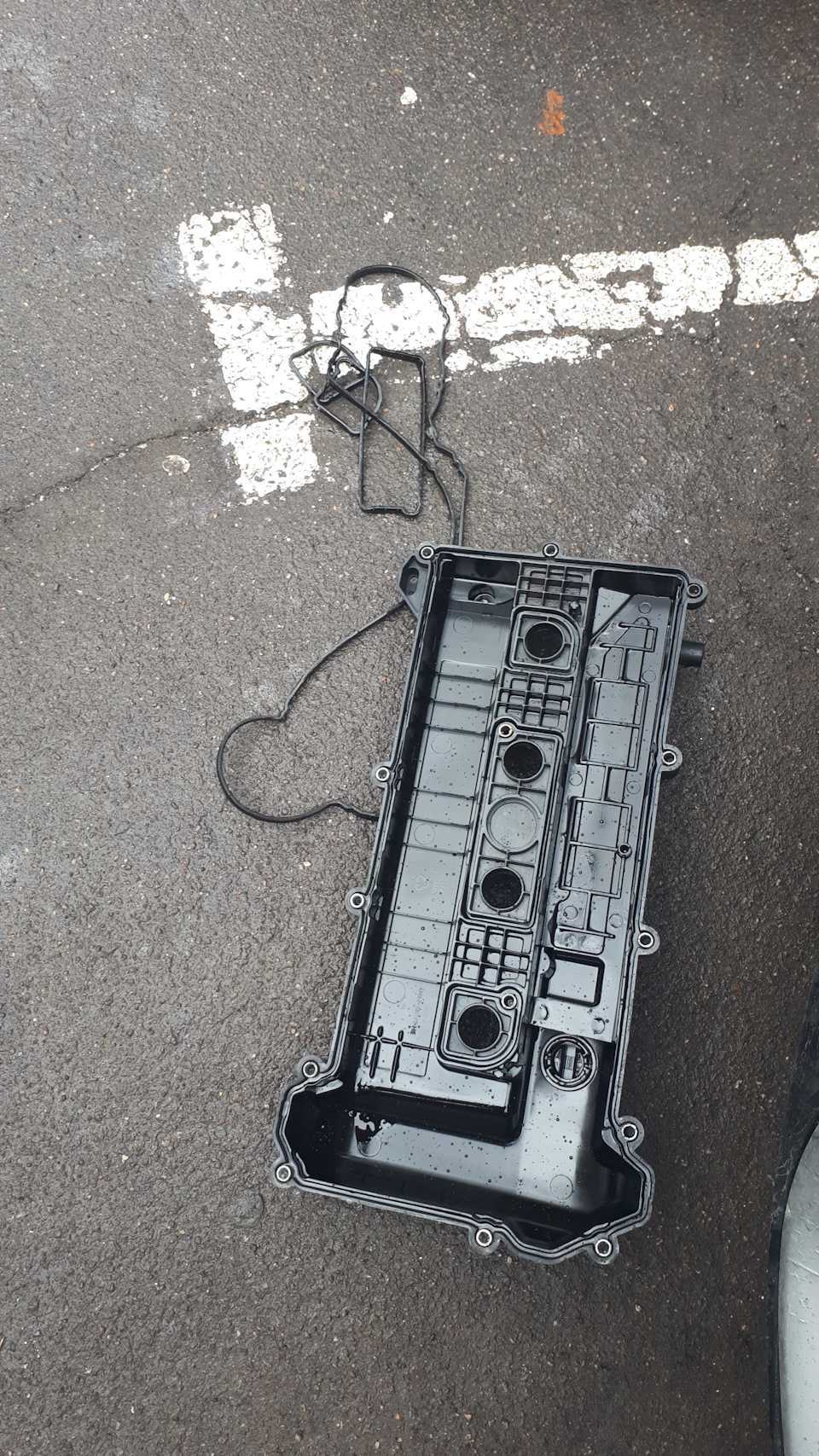

6. Извлеките старую прокладку из пазов крышки головки блока цилиндров..

…и четыре прокладки уплотнений свеч-ных колодцев.

рис.27. Порядок затяжки болтов крепления крышки головки блока цилиндров на двигате-лях 1,8 и 2,0 л R4 Duratec-HE 16V

7. Установите крышку головки блока ци-линдров с новой прокладкой и все снятые де-тали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис.27
, в два этапа:
1 -й — предварительная затяжка моментом 3Н-м (0,3кгс-м);
2 -й — окончательная затяжка моментом 9Н-м (0,9 кгс-м).

В данном случае буде произведена на только замена прокладки клапанной крышки
автомобиля Ford Focus 1, двигатель 1.6 i Duratec 8V, мощностью 98 л.с., но бытовой ремонт гидро-натяжителя цепи ГРМ
и инспекция механизмов ГРМ Фокуса
1-го поколения с рабочим объемом 1.6 литра с 8-клапанами цепным приводом ГРМ.

Прокладка крышки головки начала пропускать масло (запах пошёл от выпускного) я посадил её на герметик, фокус не удался, прокладка в таком состоянии как у меня (наверное и у многих) после 13 лет выглядит куском твёрдого пластика. И о нормальных удерживающих свойствах резины речи уже не идёт, особенно твёрдой прокладка стала и полопалась со стороны выпускного коллектора.

Последние материалы

Вип девушки для обеспеченных мужчин

При всей многочисленности и разнообразии представительниц прекрасного пола, молодым людям – особенно успешным и состоятельным, порой довольно затруднительно найти себе достойную пару для посещения закрытого вечернего мероприятия, театральной премьеры, выс.

Достойные цитаты о жалости

***Жалость самый бесполезный предмет на свете. Она — обратная сторона злорадства.***… жалость может быть выше любви, а дружба сильнее отчаяния.***Да и какой человек знает, что ему предстоит? Разве хоть кто-нибудь может знать, не покажется ли ему со времен.

Описание структуры производственного плана в бизнес-плане предприятия Составление производственного плана

Предприниматели, занимающиеся производством товара или оказанием услуг, должны особое внимание уделить разделу бизнес-плана, посвященному производственному планированию. Пример производственного плана в бизнес-плане должен формироваться на основе прогнози.. Создание фотостудии ООО ‘Image’ Финансовый план фотостудии пример

Создание фотостудии ООО ‘Image’ Финансовый план фотостудии пример

В городе с населением более 1 000 000 человек открытие фотостудии может стать отличным вложением средств. У фотостудии несколько существенных плюсов: высокий спрос у клиентов, простой порог входа в бизнес, отсутствие жестких требований к локации. Ниже пре.

Технические характеристики двигателя Форд Фокус 1 1.6

Рабочий объем – 1597 см3
Количество цилиндров – 4
Количество клапанов – 8
Диаметр цилиндра – 82 мм
Ход поршня – 75.5 мм
Привод ГРМ – цепь
Степень сжатия – 9,5
Мощность л.с.(кВт) – 98 (72) при 5500 об. в мин.
Крутящий момент – 140 Нм при 4300 об. в мин.
Тип топлива – бензин АИ-92
Объем масла при замене с фильтром – 4,10 литра
Объем масла при замене без фильтра – 3,90 литра

8-клапанный 1.6 литровый двигатель Дюратек разрабатывался специально для стран с тяжелыми условиями эксплуатации, поэтому в нашей стране силовой агрегат прижился хорошо. Этот же мотор можно встретить на Форд Фиеста и Форд Фьюжн разных лет выпуска.

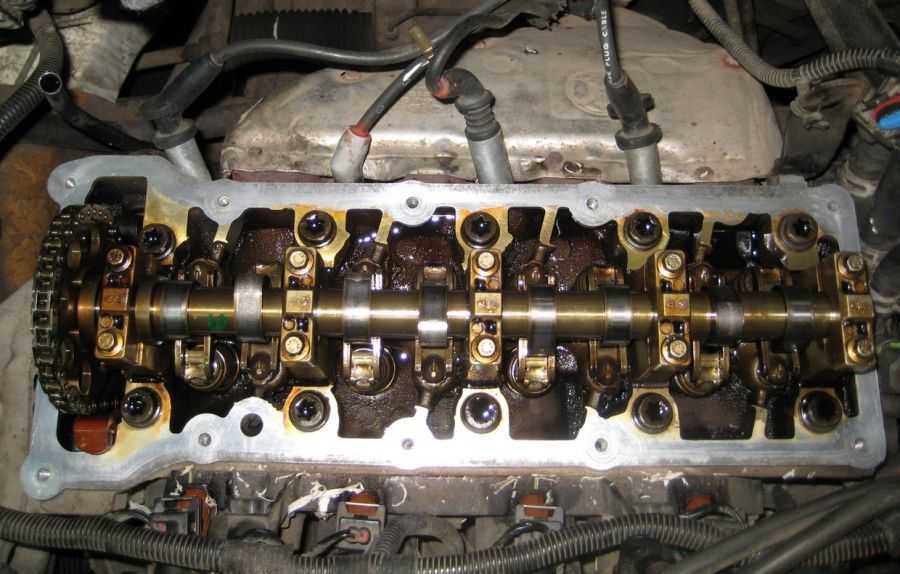

Провёл инспекцию распредвала, состояние цепи и механизма натяжения

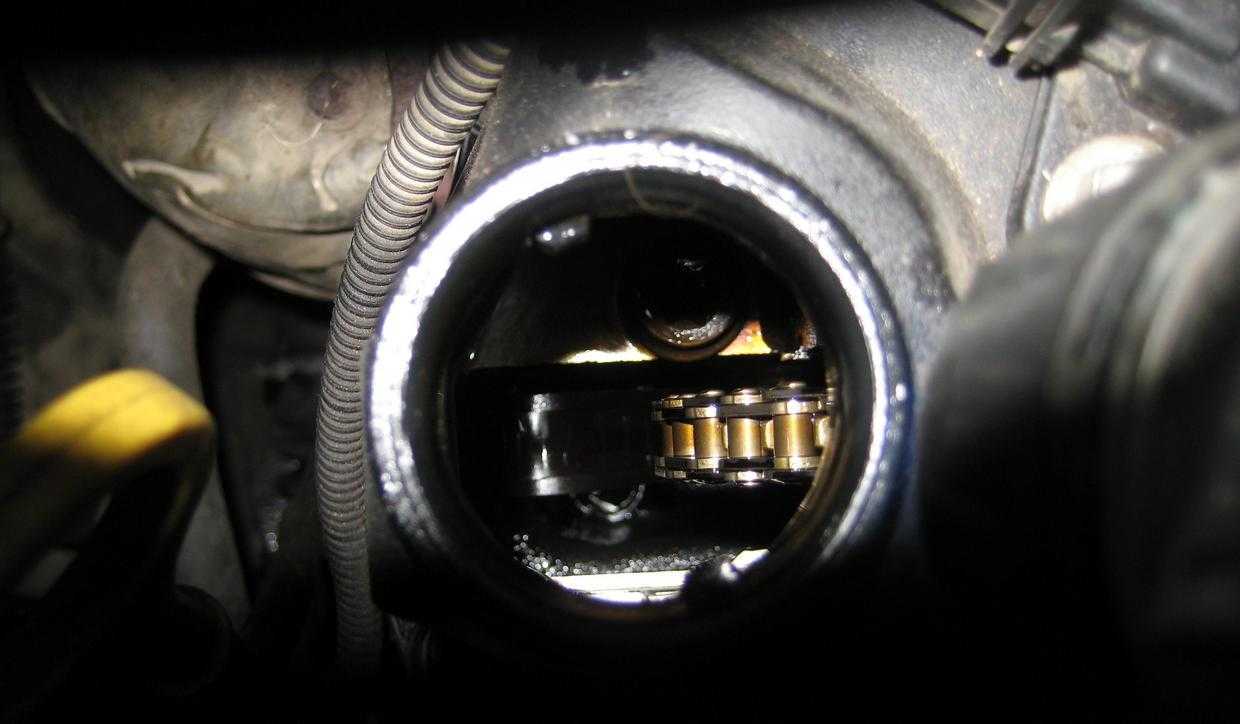

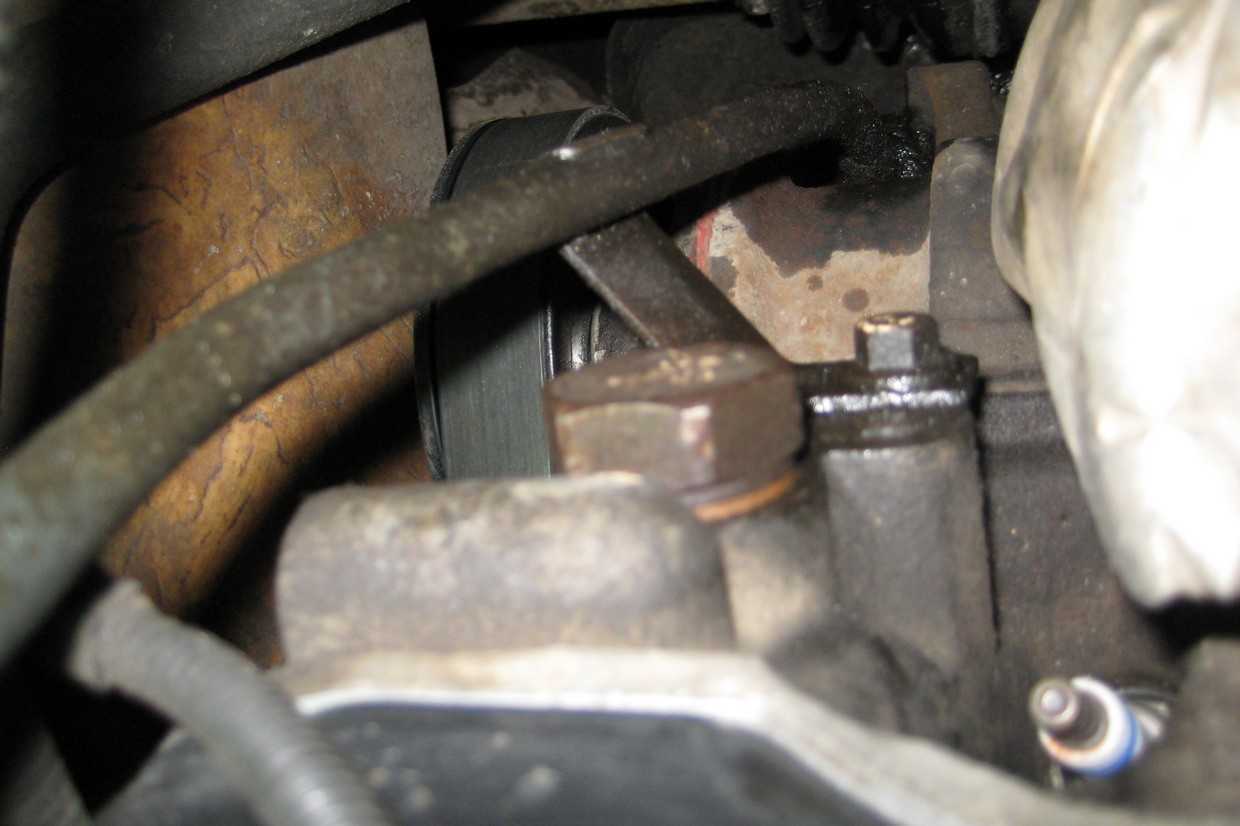

Ещё до снятия крышки было обнаружено ослабление натяжения цепи, натяжитель ослаблял усилие надавливания на башмак и соответственно цепь на стоянке ослаблялась очень сильно, при заведении отчётлево было слышен звук старой цепи велосипеда и удары элементов цепи (звук горох об стену). Выяснял состояние цепи через маслозаливную горловину, используя фонарик с узким лучом и длинный металлический предмет, именно длинный! Короткий можно уронить в двигатель!!

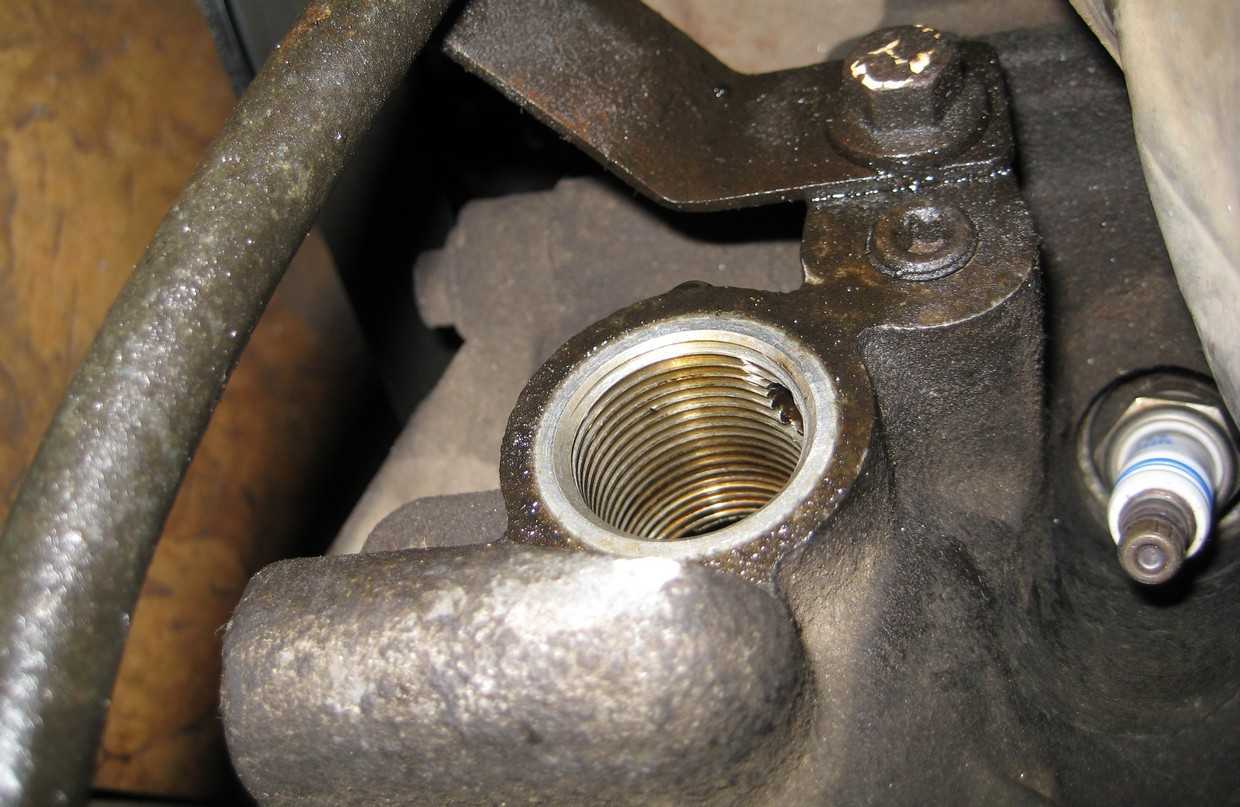

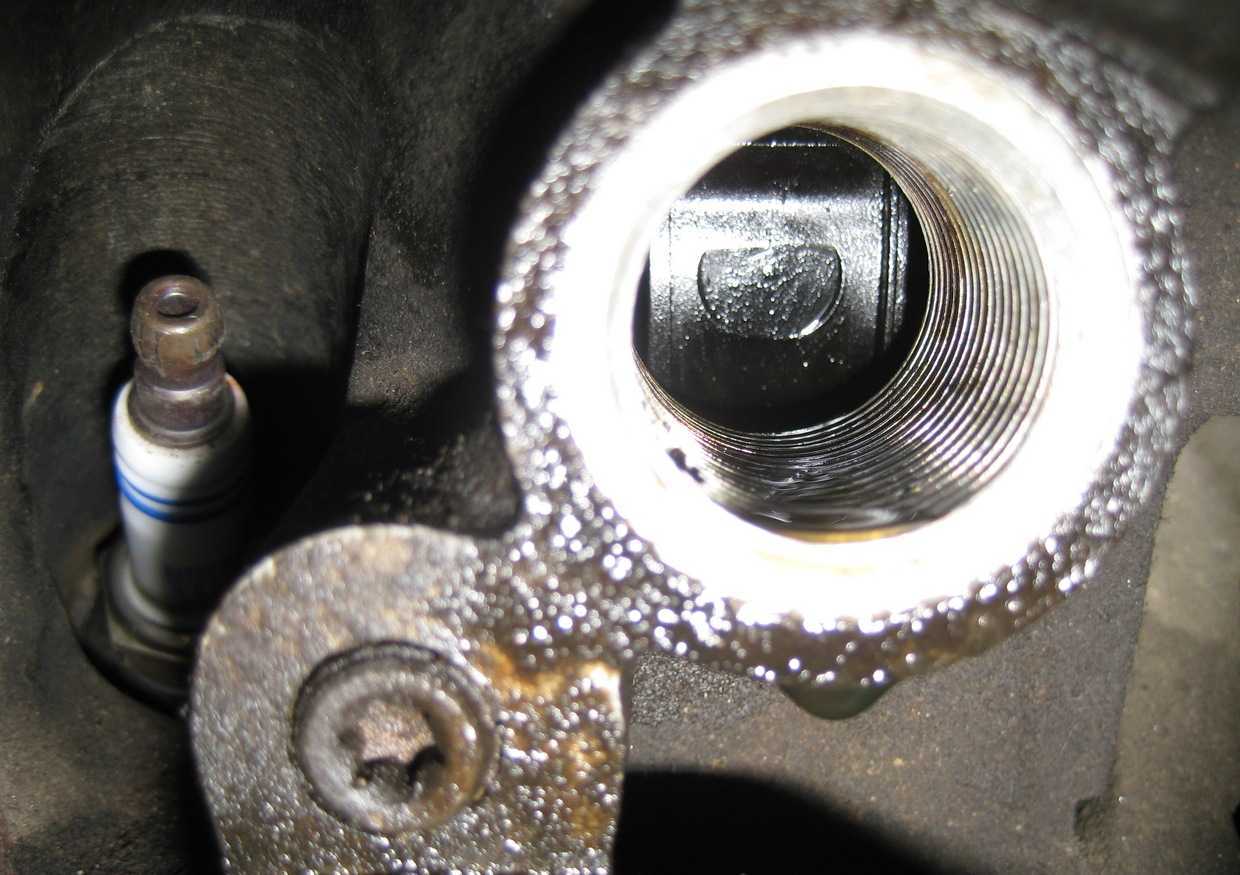

И уже в это проведение работ. Доступ к цепи и элементам натяжения и успокоения сильно увеличился:

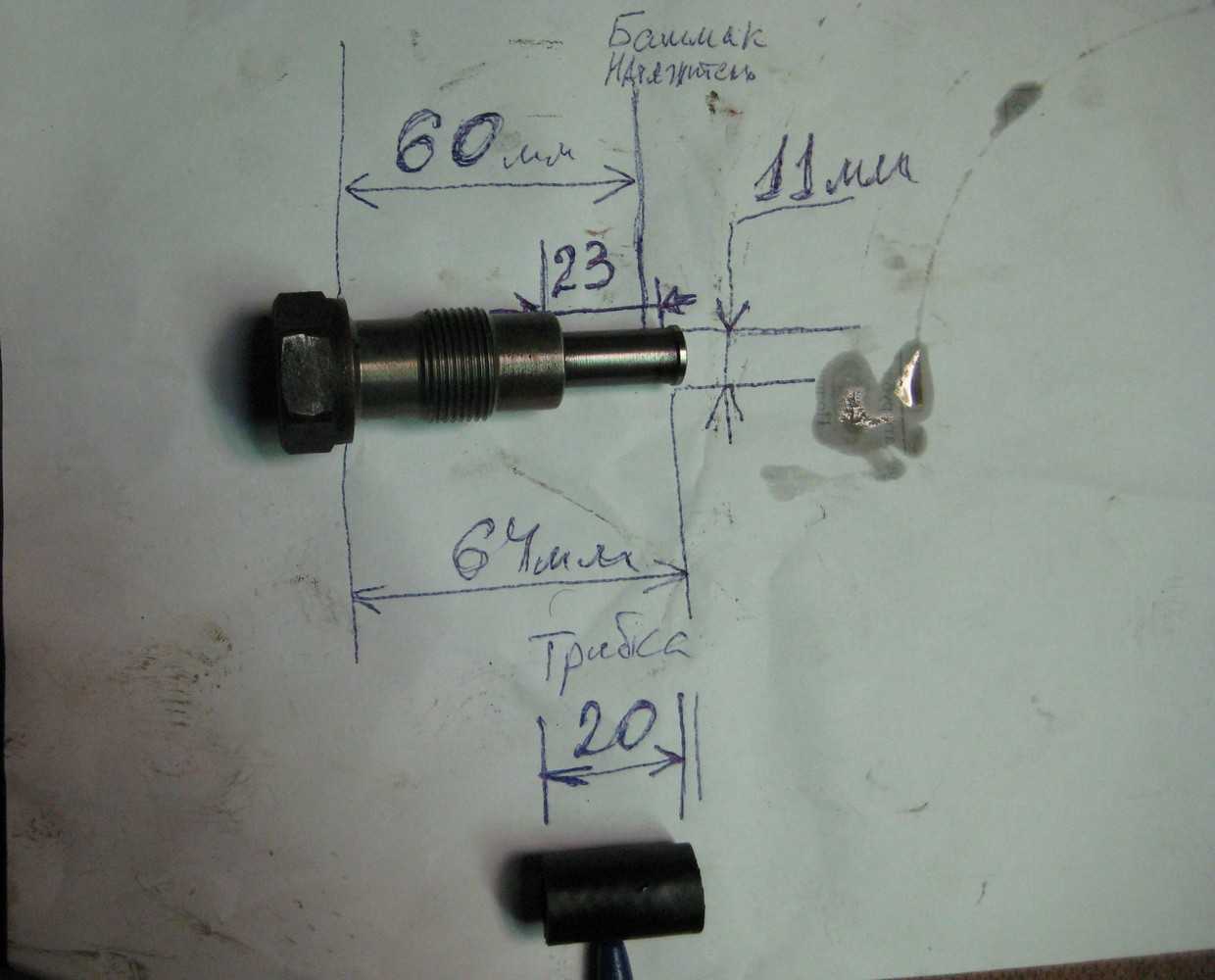

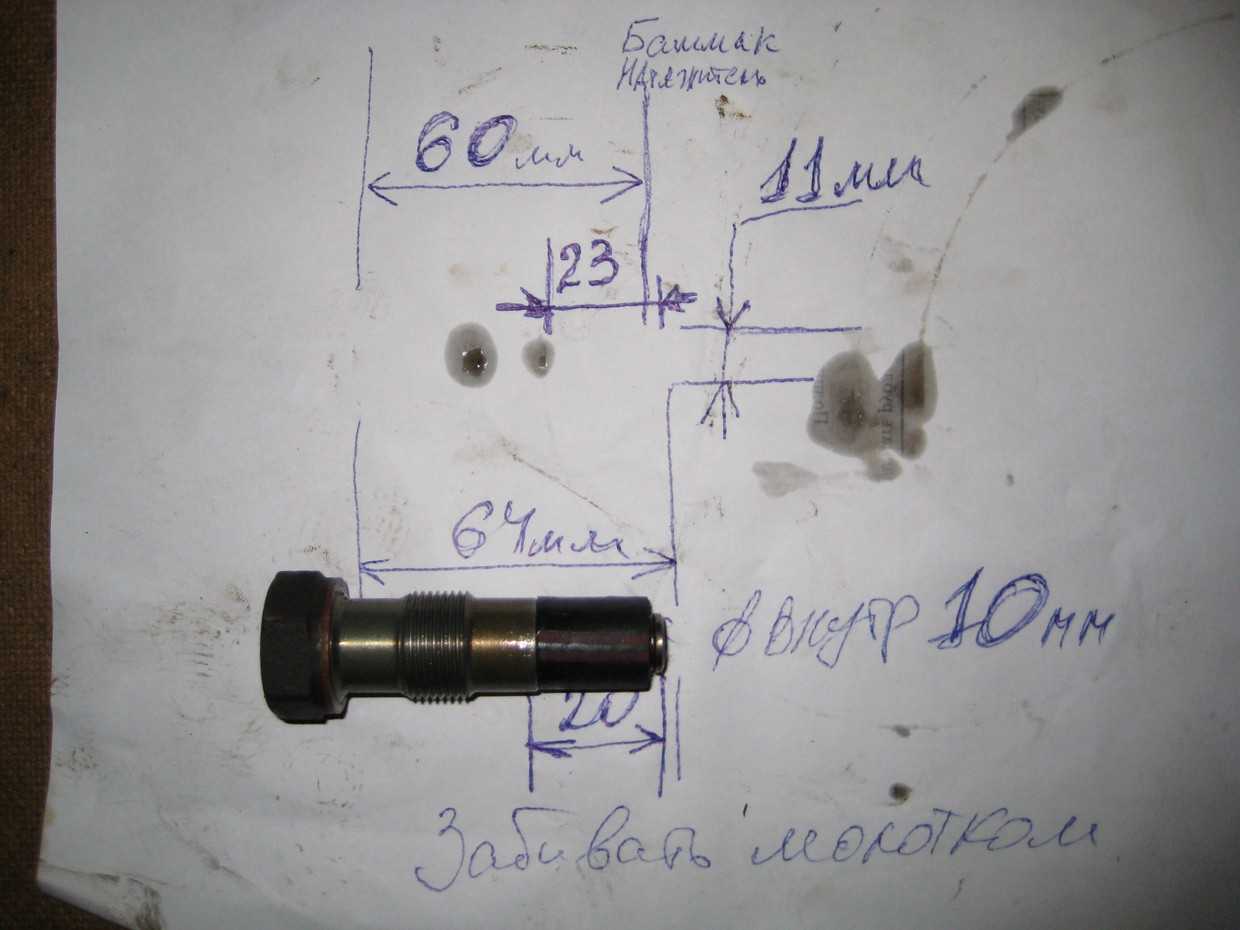

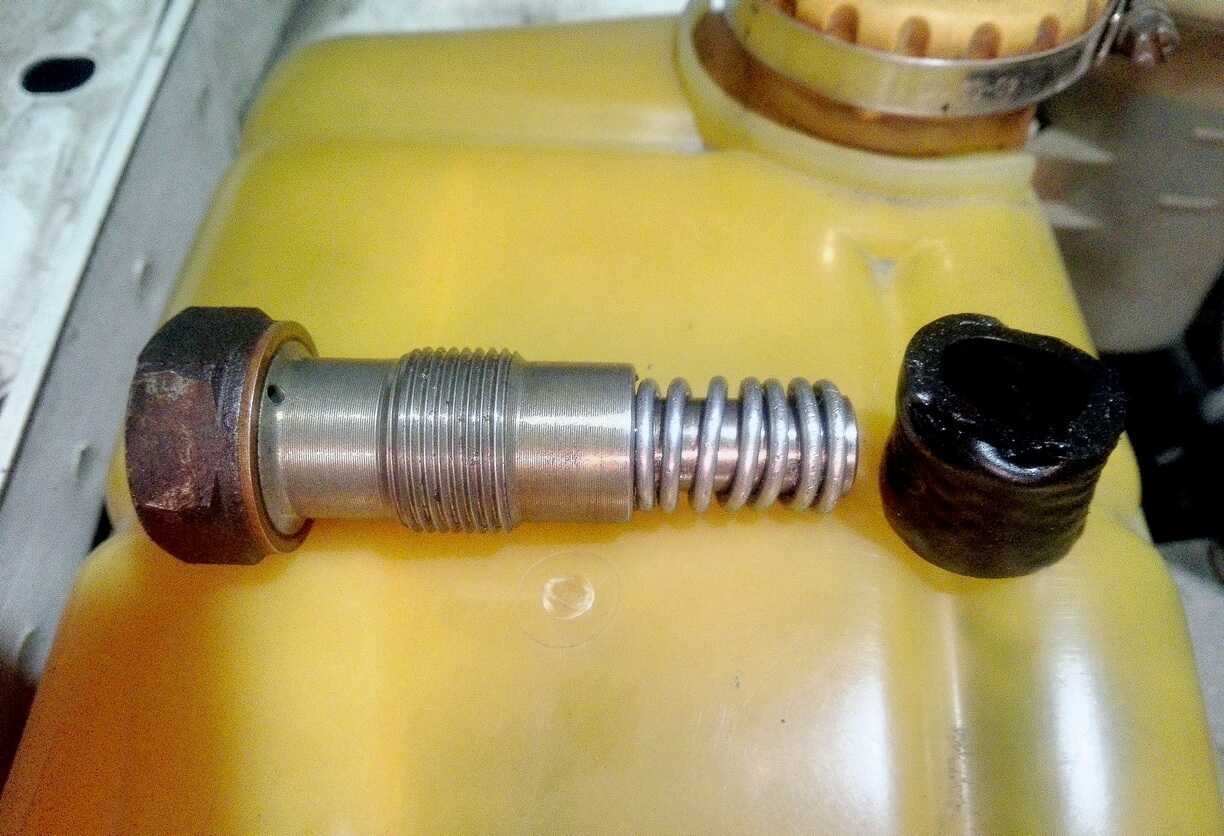

Элемент дополнительного удерживания от ослабления натягивания цепи, был изготовлен из масло-бензостойкого шланга внутренний диаметр 10 мм, жёсткость средняя, made in italiy, нитки армирования по срезу практически не видны, влиты в резину, кроя при работе в качестве опоры будут поджаты и разлахмачивание не предвидиться. Но как оказалось хотя резиновый упор и работает, его со временем трудно вытаскивать, поэтому пришлось заменить пружиной, самостоятельно навил из нержавеющей проволоки.

Перед установкой провёл замеры, стержнем надавливал на башмак цепи и замерял длину от плоскости упора на блоке до конца стержня, сила утапливания при замере 3-5 кг, перед этим шток надавливал до 10 кгс, замер веса примерный, по измерениям получается что рабочего хода штока на моём двигателе остаётся 4-5 мм далее шток уже выдвигаться из корпуса толкателя уже не может! По длине резины оставил преднатяг в 2 мм. Надевание трубки на шток, в полости натяжителя есть масло его достаточно для сопротивлению резким нагрузкам, уже размеренную трубку, можно сделать длину на 1-2 мм больше расчётной потом можно укоротить, смазываем внутреннюю часть трубки сам шток маслом, гайку корпуса натяжителя ставим на деревяшку, одеваем трубку на шток и наносим резкий-точный удар по торцу свободного конца резины трёх попыток достаточно для полного надевания резинового элемента. Если у Вас совсем запущенный натяжитель, шток можно удержать парами витками медной проволоки или железной, мелкие царапины на выдвинутой поверхности штока уже ни на что не повлияют.

Использование дополнительного элемента в натяжителе цепи, показало снижение посторонних звуков особенно при запуске.

Устройство двигателя Форд Фокус 1 1.6

Двигатель Форд Фокус 1 Duratec 98 л.с. — четырехтактный бензиновый, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала, порядок работы цилиндров: 1 — 3 — 4 — 2 (отсчет от шкива коленчатого вала).

Система питания — распределенный впрыск топлива с электронным управлением. Двигатель с коробкой передач и сцеплением образуют единый блок — силовой агрегат, установленный в моторном отсеке поперек автомобиля на трех резинометаллических опорах. Блок цилиндров отлит из чугуна. Цилиндры расточены непосредственно в блоке. Диаметр цилиндров — 82 мм.

В нижней части блока выполнены опоры коленчатого вала — пять постелей коренных подшипников со съемными крышками, которые крепятся к блоку болтами. Опоры обрабатываются в сборе с крышками, поэтому крышки не взаимозаменяемы. В верхних частях опор (в постелях блока) выполнены выходные отверстия масляных каналов, предназначенных для смазки коренных подшипников, а также сквозные отверстия, в которые запрессованы шариковые клапаны с форсунками. Через эти форсунки масло разбрызгивается на днища поршней и стенки цилиндров.

Основные признаки для демонтажа ГБЦ

Никакого регламента в замене вспомогательных частей ГБЦ завод производитель не дал, однако существуют .

Наличие следов механического вида на ГБЦ.
Наличие протечек моторного масла или тосола в местах соединения ГБЦ с блоком.
Если из выхлопной трубы идёт белый пар , это будет обозначать, что тосол попал в цилиндры и без снятия ГБЦ тут не обойтись.
Пена-эмульсия на крышке расширительного бачка , свидетельствует о попадании отработанных газов в систему охлаждения.
В бачке с охлаждающей жидкость масляные следы — говорят о не герметичности системы.
На масляном щупе двигателя наблюдается белый налёт , говорит нам о том, что в масле есть следы тосола (антифриза). Работы потребуют снятие ГБЦ.

Масляный насос двигателя Форд Фокус 1 1.6

Масляный насос — шестеренчатый, с внутренним зацеплением и редукционным клапаном, который расположен в корпусе насоса. Корпус прикреплен к блоку цилиндров шестью болтами и с внутренней стороны закрыт крышкой. Ведущая шестерня (меньшего диаметра) установлена на ступице шкива коленчатого вала.

Для передачи вращения шестерне на ступице выполнены две лыски. В поддоне картера двигателя установлен маслоуспокоитель. Для его крепления на головках четырех болтов крышек коренных подшипников коленчатого вала выполнены резьбовые хвостовики. К двум из этих болтов прикреплен кронштейн маслозаборника.

Трубка маслозаборника фиксируется на патрубке масляного насоса болтом.Снизу к блоку цилиндров через резинометаллическую прокладку прикреплен поддон картера, отлитый из алюминиевого сплава. В поддоне картера выполнено отверстие с резьбовой пробкой для слива моторного масла.

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

Набор ключей различного диаметра «10», «13», «17», «21».
Отвертку.
Плоскогубцы.
Новая охлаждающая жидкость.
Тара под ОЖ.
Чистую ветошь.
Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание!Работы необходимо производить только на холодном двигателе

Первым делом отключаем минусовую клемму от аккумуляторной батареи.
В заранее подготовленную тару, на радиаторе отопителя.
При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя. Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!
После чего снимите его и уберите в сторону.
Следующим шагом убираем все высоковольтные провода, и , также отсоединяем их от фиксатора на ресивере. По очереди отключаем каждый провод от свечи.
Модуль зажигания также необходимо демонтировать, открутив два фиксирующих болта, при помощи ключа на «10».
Затем переходим к приёмной трубе от которой следует открутить шесть гаек соединяющую её с выпускным коллектором.
Демонтируем накладку кронштейна, фиксирующую приёмную трубу.
Когда все элементы сняты, отсоединяем трубу от коллектора.
После .
Переходим к и отключаем от него клемму

Обратите внимание на количество следов коррозии
Откручиваем гайку, которая крепит провод «массы» на шпильке впускного патрубка на .
Не забываем и про два минусовых провода, расположенных на ГБЦ.
Ослабляем хомуты, после чего демонтируем все шланги от дроссельного узла, а также подхода охлаждающей жидкости.
Демонтируем патрубки системы вентиляции картера (малой – прим.), воздуховода, а также шланг продувки адсорбера.
Убираем все колодки датчиков, включая ДПДЗ (датчик положения дроссельной заслонки – прим.) и. Датчик холостого хода вблизи на редакционной ВАЗ-2112
От ресивера отключаем шланг вакуумного усилителя тормозов и регулирующий давление топлива.
Ослабьте, а затем достаньте с посадочного места трос регулирующий положение дроссельной заслонки

Доставайте трос согласно обозначением стрелок.
Уберите окончание троса на дроссельной заслоне, после чего уберите её в сторону.
Выверните 2 болта, которые фиксируют моторный жгут у ресивера, и уберите его.
Еще 2 гайки следует открутить на крышке ГБЦ.
Далее ослабляем, а затем демонтируем четыре хомута, которые держат ресивер и впускную трубу, после чего сам ресивер снимаем, а в полости трубы во избежание попадания грязи кладём чистую ветошь. Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото 21120
Следующим шагом отключаем систему питания топливом от топливопровода. Для этого откручиваем топливные шланги от соединительных трубок при помощи ключа на «13».
При помощи двух ключей отворачиваем топливопровод

В надёжном месте сохраните небольшие шайбы от трубок.
Снимите винт, который фиксирует кронштейн трубок к ГБЦ. Уберите открученные болты в надёжное место
Разъедините колодки питания форсунок и открутите болты, их фиксирующие к ГБЦ. Колодка демонтирована
При помощи отвёртки ослабьте соединение хомута патрубка системы вентиляции картера от крышки расположенной на головке блока цилиндров.
Открутите один болт, который крепит направляющую уровня масла вместе с со щупом, после чего снимите их.
Также необходимо произвести демонтаж всех гаек которые фиксируют термоэкран, после чего снять их.
Ослабляем хомут от патрубка системы вентиляции картера от патрубка воздушного фильтра.
Осмотрите патрубок на наличие повреждений и при необходимости замените

Заключительным шагом перед работой непосредственно с головкой блока цилиндров, будет ослабление 5 хомутов от термостата и выпускного патрубка. Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь
Когда они ослаблены, по порядку отсоединяем их.
Далее приступаем к демонтажу крышки ГБЦ, для этого при помощи ключа на «10» демонтируем 15 болтов, расположенных на его верхней части. Расположение болтов указано маркером.

Ford Focus Sedan Дядя Фёдор 1,8 › Logbook › Замена прокладки клапанной крышки

Из названия статьи, становится понятно о чем пойдет речь. Обыкновенная, стандарная замена прокладки клапанной крышки, наполненная своей простотой и своими заморочками.Зачем меняют прокладку клапанной крышки? Причина как минимум всегда одна — масло попадает хотя бы в один из свечных колодцев. Так было и у меня.В один прекрасный день решил проверить свечи, выкрутил первую и… масло на свече и в колодце Вторая, третья и четвертая свечи оказались не залитыми маслом (уже хорошо). Ставим свечи обратно и отправляемся в автомагазин за новой прокладкой КК.Приобрел новую прокладку КК (упаковка состоит из 4 резинок. Одна большая по кругу и 3 вокруг колодцев).Каталась в багажнике она около 2 недель и как только на дворе стало +14 приступил к замене.

ПРОКЛАДКУ МЕНЯЛ ПЕРВЫЙ РАЗ В ЖИЗНИ!

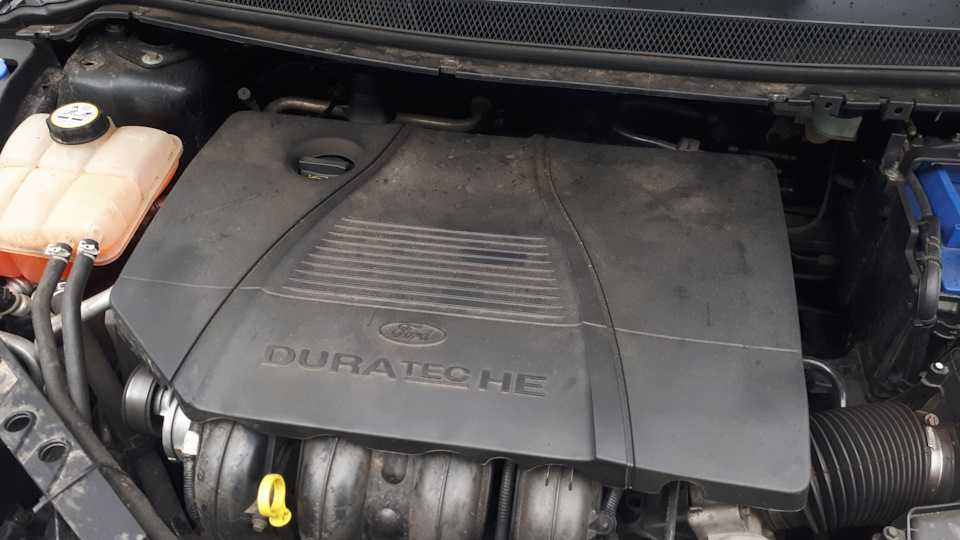

Открываем капот нашим хитрым способом через логотип на решетке радиатора и скидываем верхнюю крышку двигателя.

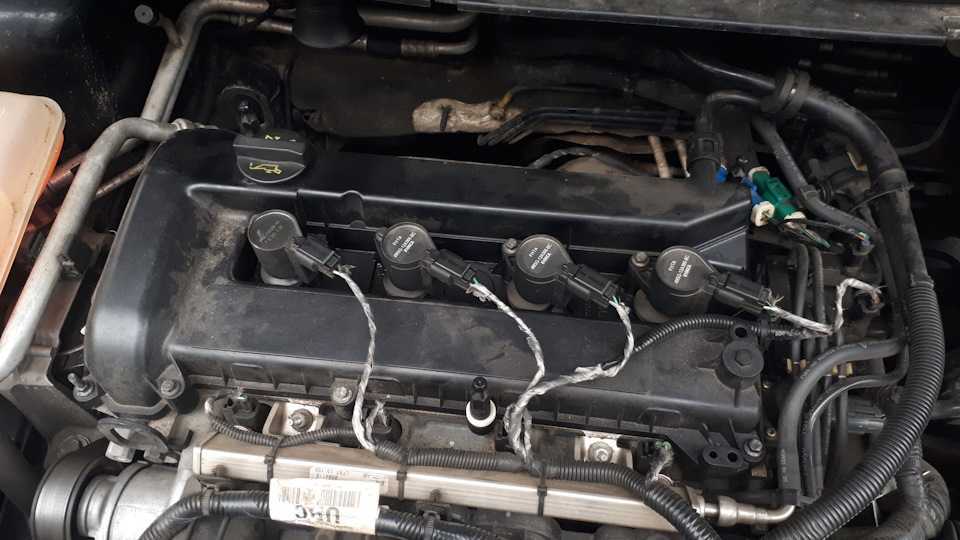

Видим катушки зажигания и масляные отложения на крышке клапанов.

Для откручивания болтов КК я использовал маленькую трещотку с небольшим удлинителем и головкой на 8.

Откручиваем катушки зажигания и убираем их в сторону. Затем убираем эти хреновины, которые держат верхнюю крышку двигателя. Легким движением руки, без энтузиазма ключом на 12 срываем их с места и откладываем в сторону.

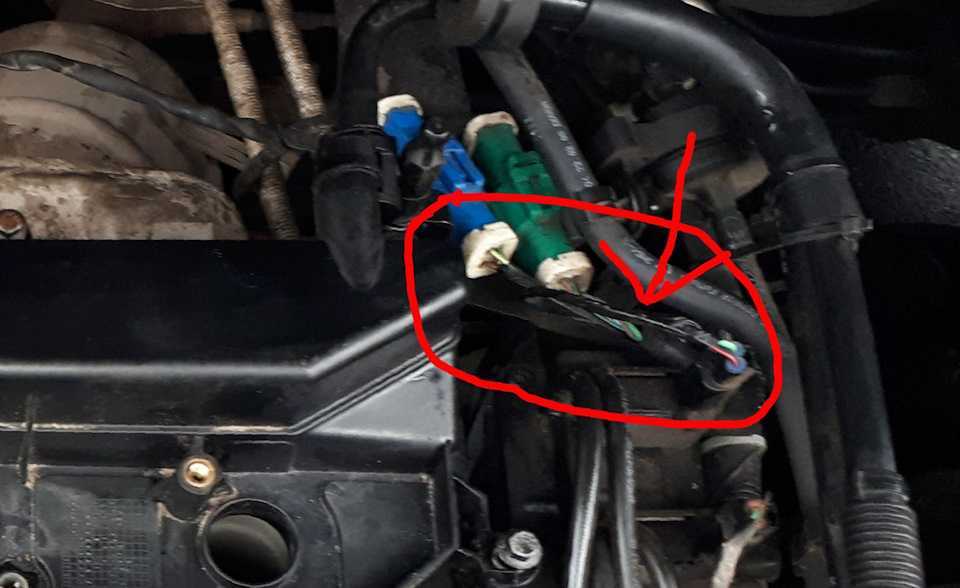

Дальше отсоединяем шланг с задней стороны клапанной крышки.

Откручиваем 14 болтов удерживающих клапанную крышку головкой на 8 (среди них несколько шпилек, их откручивал глубокой головкой на 8).

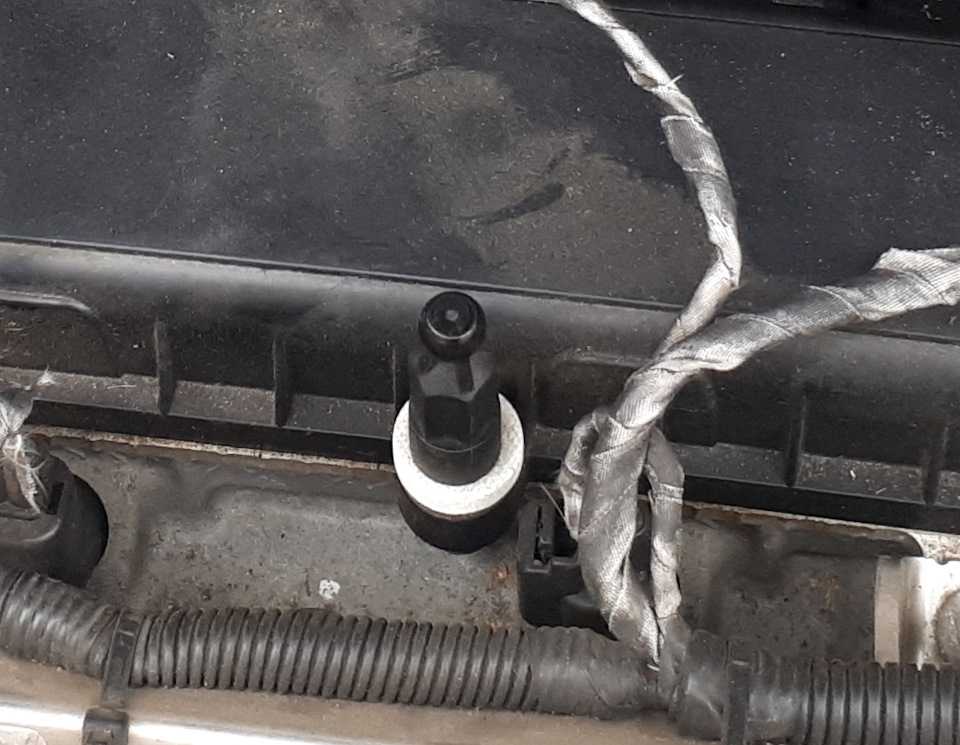

У меня возникла проблема с одной из шпилек, которая находится справа вверху около кислородных датчиков. К ней присохла та самая хренотень, которая удерживает верхнюю накладку двигателя с надписью DURATEC. Пришлось откручивать шпильку вместе с этой штуковиной.

Далее сдергиваем фиксатор бронепроводов справа на клапанной крышке, откручиваем небольшой болт на 8 который удерживает кронштейн под кислородными датчиками. Без откручивания этого кронштейна снять крайнюю шпильку не получится.

Следующий пункт — снятие клапанной крышки. У меня был залит герметик (скорее заводской) и пришлось повозиться со снятием. Если у вас нет герметика — вам повезло. Плоской отверткой без особых усилий (можно сломать крышку или повредить ГБЦ) подковырнул с двух сторон крышку и аккуратно вытянул ее наверх. 4 болта из крышки вынул и отложил в сторону, остальные остались в клапанной крышке.

В моем случае старые прокладки за свой возраст присохли к ГБЦ, а прокладка 4-го колодца осталась присохшей, пришлось ее отдирать. Вот такую картину видим сняв клапанную крышку.

Старая прокладка задубела.

Следующим пунктом очищаем клапанную крышку, посадочные места для прокладок и корпус ГБЦ где будет прилегать крышка клапанов от всякого гэ.

Далее устанавливаем новые прокладки на законные места (перепутать не получится как не захотеть)

Далее собираем все обратной последовательности. Накидываем крышку на двигатель, наживляем болты до легкого сопротивления! и затем протягиваем в определенном порядке. Мануал по затяжке любезно утащил с Драйва

Затягивать нужно с усилием 9 Нм, но так как динамометрического ключа и шуруповерта в пользовании не оказалось тянул от руки по порядку с одинаковым усилием.

Далее ставим обратно шланг сзади на крышке, ставим назад фиксатор высоковольтных проводов и закручиваем катушки зажигания.

Далее ставим штырьки верхней накладки на место и слегка притягиваем ключом на 12. Ставим верхнюю крышку двигателя на место и наслаждаемся проделанной работой!

Замена прокладки клапанной крышки и ремонт гидро-натяжителя цепи ГРМ Ford Focus 1

111 0 97k

0 0 2k

В данном случае буде произведена на только замена прокладки клапанной крышки автомобиля Ford Focus 1, двигатель 1.6 i Duratec 8V, мощностью 98 л.с., но бытовой ремонт гидро-натяжителя цепи ГРМ и инспекция механизмов ГРМ Фокуса 1-го поколения с рабочим объемом 1.6 литра с 8-клапанами цепным приводом ГРМ.

Как менял прокладку крышки клапанов Форд Фокус 1

Купил прокладку «TAKOMA PVR1115139 прокл. клап. крышки Ford 1,0/1,3/1,6 — Zetec-Roca». Получается, лучше сразу покупать прокладку, чем рисковать с герметиком, который может отвалиться в двигатель! Наносил малое количество тем-немение во внутрь герметик выдавился… особенно трудно счищать герметик с ГБЦ и крышки проделывал ювелирную работу в течении часа! Прокладка мягкая, при 0 градусах, заусенцев нет, и самое удивительное, противного запаха, как от всего китайского, нет, на место стала очень точно, за сутки 140 км потёков нет!

Затягивание по схеме:

Провёл инспекцию распредвала, состояние цепи и механизма натяжения.

И уже в это проведение работ. Доступ к цепи и элементам натяжения и успокоения сильно увеличился:

Проверка элементов механизма ГРМ

Дальнейшая инспекция элементов ГРМ, уж коли такая возможность надо не упускать момент, проверить чистоту двигателя, вращение роликов на рокерах, перемещение гидроопор, внешний вид кулачков наглядно показывает качество используемого масла в двигателе. Напомню мой пробег 300 тысяч км и 13 лет.

К плюсам этого мотора можно отнести наличие гидроопор в ГБЦ, которые компенсируют клапанный зазор автоматически. То есть регулировать клапанный зазор в двигателе Форд Фокус 1 1.6 8 клапанов не нужно! Но состояние кулачков вращение роликов рокеров надо проверить.

Для перемещения кулачков используйте кручение за поднятое колесо и включение 4-5 передачи, для лёгкости вращения выкрутить свечи!

голоса

Рейтинг статьи

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

динамометрический ключ;
набор ключей;
набор торцовых головок;
«Torx»;
отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как , опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

Обесточиваем систему, отсоединив минусовую .
Выставляем поршень 1-го цилиндра в ВМТ.
Сливаем ОЖ.
Снижаем давление в системе.
Отсоединяем приемный патрубок глушителя от коллектора.
Убираем крышку ГБЦ.
Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
Открутив и ослабив гайки, отодвигаем кронштейн в бок.
Отсоединяем шланги охлаждающей системы.
Отсоедините тягу привода дроссельной заслонки.
Отсоединяем провода от масляного датчика в картере силового агрегата.
Отсоединяем другие провода и колодки.
Демонтируем крышку и ремень.
Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
Открутив болты и гайку, снимаем крышку, которая расположена сзади.
Снимаем оставшиеся шланги, колодки и провода.
Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
Полностью выкручиваем все болты.
Вынимать нужно с шайбами.
Демонтируем головку.
Теперь можно снять прокладку ГБЦ.
Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
Почистите поверхности, которые будут соприкасаться с прокладкой.
Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
Также соблюдайте момент. Он индивидуален для каждой модели авто.
Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.Вам потребуются: все инструменты, необходимые для снятия аккумуляторной батареи и ее полки? крышки головки блока цилиндров, ремня привода газораспределительного механизма, распре- делительных валов, катколлектора а также ключи TORX T25 и Т55, отвертка с плоским лезвием, пассатижи, бокорезы.Снизьте давление в системе питания.Снимите аккумуляторную батарею.Снимите полку аккумуляторной батареи.Слейте жидкость из системы охлаждения двигателя.Снимите воздухоподводящий рукав.Снимите трубопровод системы вентиляции картера.Сожмите фиксаторы и отсоедините колодку жгута проводов от катушки зажигания.Выверните все свечи зажигания.Снимите крышку головки блока цилиндров.Снимите ремень привода газораспределительного механизма.Выверните три болта крепления задней крышки ремня привода газораспределительного механизма (рис. 5.5) и снимите ее.Снимите распределительные валы.Снимите катколлектор.Рис. 5.5. Задняя крышка ремня привода газораспределительного механизмаОтсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты.

Снимите рампу электрических разъемов форсунок.Выверните винт крепления кронштейна указателя уровня масла.Отсоедините от впускной трубы шланги вакуумного усилителя тормозов и клапана продувки адсорбера.Сжав пассатижами хомуты и сдвинув их по шлангам, отсоедините от отводящего патрубка водяной рубашки шланг радиатора и шланг отопителя салона.Сдвиньте вверх фиксатор и отсоедините колодку жгута проводов от крышки дроссельного узла.

Сжав фиксатор, разъедините колодку жгутов проводов, закрепленную на кронштейне головки блока цилиндров.Бокорезами разрежьте пластмассовые хомуты крепления жгута проводов к кронштейну головки блока цилиндров.Хомуты одноразового использования. При сборке установите новые хомуты.Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.Выверните два нижних болта крепления впускной трубы.

Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.Снимите головку блока цилиндров в сборе с впускной трубой и дроссельным узлом и установленную под ней прокладку.Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.Очистите привалочные поверхности головки и блока.

Рис. 5.6. Порядок ослабления затяжки болтов крепления головки блока цилиндровРис. 5.7. Порядок затяжки болтов крепления головки блока цилиндровУстановите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:

удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;
обязательно установите новую прокладку головки блока, повторное ее использование не допускается;
смажьте болты моторным маслом;
затягивайте болты на холодном двигателе в порядке, показанном на рис. 5.7, в три этапа: 1-й этап — затяните моментом 15,0 Нм (1,5 кгсм); 2-й этап — затяните моментом 30,0 Нм (3,0 кгсм);3-й этап — доверните на угол 90°.

Установите все снятые детали и узлы в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов.Отрегулируйте натяжение ремня привода газораспределительного механизма.
