Установка ремня привода вентилятора газель

Снятие и установка ремня генератора двигателя ЗМЗ-406

Ослабить затяжку болта 1 на два–три оборота. Отворачивая регулировочный болт 2, ослабить натяжение ремня и снять его.

Если на нем имеются трещины, расслоение резины, надрывы, отложение загрязнений между ребрами и т.п., ремень заменить.

При наличии загрязнений или повреждений шкивы очистить или заменить.

Если необходимо снять натяжное устройство, отвернуть три болта 3, при этом, чтобы удобнее было отворачивать болт под роликом, передвинуть ролик вверх.

1. Надеть ремень на шкив коленвала.

2. Надеть ремень на шкивы водяного насоса и генератора.

3. После этого надеть ремень на натяжной ролик.

После установки ремня отрегулировать его натяжение.

При правильно отрегулированном натяжении ремень должен прогибаться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.

Натяжение ремня регулируется перемещением натяжного ролика.

1. Ослабить затяжку болта 1.

Заворачивая или отворачивая болт 2, отрегулировать натяжение ремня. Затянуть болт 1.

2. Проверить прогиб ремня.

Подробно в картинках:

Двигатель 4216 ремень генератора установка

=========================================================================== УМЗ-4216 — Инжекторный бензиновый двигатель класса Евро-3 или Евро-4. Выпускается 14 модификаций для автомобилей Газель, Соболь со старой и новой рамой.

В модельном ряду присутствуют моторы с компрессором и без, со шкивом ГУР и без. Под 92-й и 95-й бензин.

Замена ремней привода вспомогательных агрегатов — достаточно распространенная операция на моторах. Ресурс ремней

по пробегу сильно различается в зависимости от производителя, и от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкивов) и находится в диапазоне: около 50000 км — отечественные ремни и до 150000 км качественные импортные.

Необходимость замены выясняется после визуального осмотра специалистом. Показания к замене:

трещины, расслоение каркаса, избыточное провисание (невозможно натянуть роликом). Так же, при замене ремней необходимо осмотреть состояние натяжных роликов и самого механизма натяжения (для поликлинового ремня). Часто несоосность натяжных роликов или механизма натяжения может быть причиной повышенного износа ремня, или его кромки, или его сползания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, или устранить причину несоосности (например, лопнувший или согнутый кронштейн ролика, ГУРа, и т.д.).

Двигатель УМЗ-4216 имеет два вида конфигурации ремней: 1. Вариант:

три клиновых ремня: ремень генератора и помпы, ремень эл.муфты вентилятора, ремень ГУРа. Если ставится компрессор кондиционера, то как правило, он идет на ручье ремня генератора.

2. Вариант:

два ремня: поликлиновый на генератор, помпу, эл.муфту вентилятора и клиновый — на насос гура. Может быть как с компрессором кондиционера, так и без него.

У нас на складе в наличии вся линейка необходимых размеров и типов ремней, роликов, натяжных устройств, кронштейнов как отечественного, так и зарубежного производства известных марок.

источник

+7+7+7+7 (498) 657-83-43+7

Адрес: г.Москва, МКАД 23 км, Влад.3, стр.1 (комплекс «Развилка»)

+7+7+7+7 (498) 657-83-43+7

Ремни генератора автомобиля часто выходят из строя. Это связано с длительным сроком эксплуатации или небрежным обращением. Если Вы заметили неисправности, замену ремня необходимо осуществить как можно скорее.

Для чего необходим ремень генератора? Его задача заключается в передачи вращения двигателя к агрегатам Газели. При этом в движение могут приходить несколько механизмов. Воздействуя на помпу, насос усилителя руля и генератор, ремень обеспечивает слаженную работу всего механизма. Чтоб не допустить сбоя, необходимо следить за износом комплектующей и контролировать натяжение.

Если Вы уже приобрели качественную деталь, самое время запастись инструментами и выполнить монтаж, следуя инструкции. Мы рекомендуем одеть перчатки, чтобы не повредить руки. Ведь в этой зоне расположено множество острых углов.

1. Передняя панель и облицовка радиатора автомобиля снимаются.

2. Специальным ключом необходимо отвернуть болты, находящиеся по обеим сторонам педали.

3. Взяв головку «на десять», следует отвернуть болт, который находится под замком капота. Для снятия решетки следует отвернуть нижние болты, которых здесь два.

4. Решетка и панель устанавливаются на расстоянии, которое позволяет трос замка.

5. Тем же ключом, что и в п.2, необходимо ослабить винт натяжителя. Воротком сдвигают генератор, после чего окончательно расслабляют крепление ремня.

6. Гайка ролика также ослабляется. Выньте гайку и сдвиньте элемент в сторону двигателя.

7. Далее необходимо снять сам ремень.

8. Произведите демонтаж ремня водяного насоса.

9. Новые ремни устанавливаются и натягиваются до упора.

10. Последним шагом собирается передняя панель и решетка радиатора.

Итак, замена ремней на Газели не потребует от Вас большого количества усилий. Достаточно лишь иметь базовые знания и четко следовать инструкции, которая поможет Вам не ошибиться.

Но если Вы желаете отдать свой транспорт в руки мастеров, приезжайте в наш автосервис. Мы поможем заменить любые детали и подобрать все необходимые комплектующие и инструменты. У нас – самые лучшие цены на автозапчасти для иномарок и отечественных автомобилей. Вас приятно удивит наш уровень сервиса и индивидуальный подход к каждому клиенту.

источник

Подготовка к замене и необходимые инструменты

Список необходимых инструментов для замены приводного ремня в Газели Камминз:

Ветошь.
Новый передаточный элемент генератора.
Новые ролики.
Головка на 13.
Ключ на 14.
Фонарь.

Перед заменой приводного элемента подготавливается необходимый инструментарий и приготавливается транспортное средство. В обязательном порядке следует выключить зажигание автомобиля и дать ему некоторое время для того чтобы остыть.

В первую очередь необходимо провести тщательный осмотр приводного ремня автомобиля, в том числе на наличие механических повреждений или трещин. В случае, если аксессуар целый, то вполне вероятно что его замена не требуется, и всего лишь необходимо провести правильное натяжение элемента.

При плохом натяжении ремня происходит частичный износ системы радиатора, из-за недостаточного обдува, что в дальнейшем грозит поломкой транспортного средства. Для того чтобы проверить натяжитель следует оттянуть некоторый участок данного аксессуара и измерить величину. В указанном автомобиле натяжение должно быть не более 10 мм согласно техническому руководству пользователя. Для того чтобы ослабить или усилить натяжение необходимо прокрутить соответствующие ролики системы, расположенные по бокам.

Процесс смены приводного ремня

Замена ремня на Газели Некст дизель происходит согласно техническому руководству пользователя и следующей пошаговой инструкции:

При помощи головки на 13 ослабить верхний болт крепления вискомуфты.
При помощи ключа на 14 ослабить нижний болт крепления системы.
Снятие старого ремня со специальных шкивов.
Установка и закрепление нового элемента системы.
Натяжение приводного ремня с помощью специальных роликов до указанной величины.
Проверка степени натяжения.

Многие автовладельцы задаются вопросом о том, как часто требуется менять приводной элемент генератора в автомобиле. Для этого необходимо знать пробег транспортного средства. Владельцу стоит учитывать, что чем труднее условия эксплуатации транспортного средства, тем чаще должна происходить замена приводного ремня.

В среднем замена необходима при достижении пробега в 60 тысяч километров или раз в два года. Однако настоятельно рекомендуется следить за состоянием автомобиля и периодически осуществлять проверку системы генератора на наличие повреждений и изношенных деталей.

В случае, если из системы генератора или вентилятора доносятся посторонние звуки необходимо незамедлительно произвести замену приводного аксессуара самостоятельно или обратиться в сервисный центр для проведения соответствующих работ.

В качестве рекомендации, также опытные специалисты советуют обязательно сравнить старый и новый приводной ремень перед заменой. Это позволит избежать несоответствия частей генератора, в том числе и ремня.

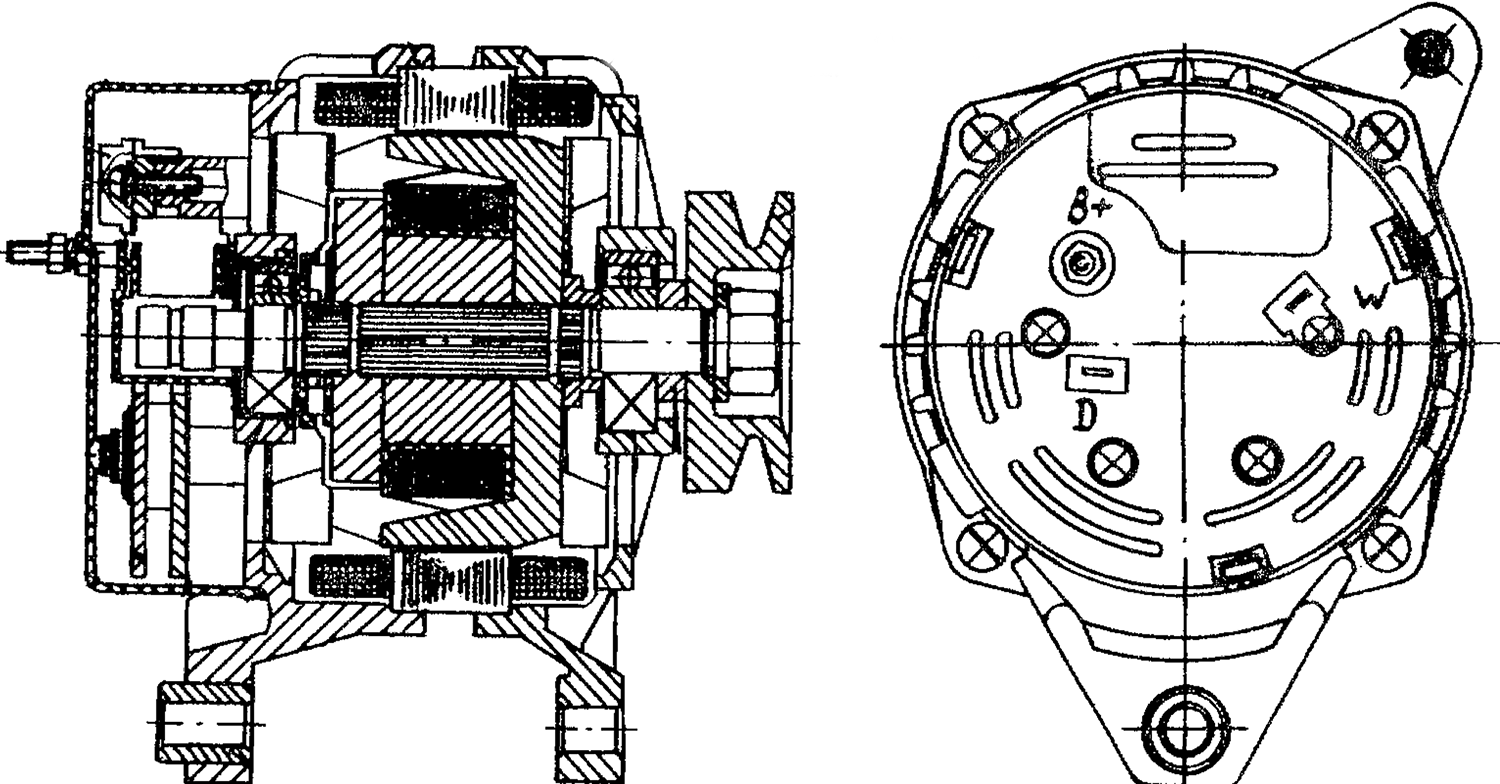

Устройство и схема генератора ГАЗели

Каждому владельцу, который самостоятельно занимается обслуживанием и ремонтом своего автомобиля, необходимо знать расположение ремня генератора и самого электрогенератора ГАЗель Бизнес. Схема подключения генератора ГАЗель 4216 очень проста. Электрогенератор и его ременной привод находятся под капотом в передней части. Найти их очень легко даже начинающему автолюбителю. У машин с кондиционером один ремень идёт на электрогенератор, а также на климатическую установку.

Генератор этого авто устроен также, как и на других транспортных средствах иных марок и моделей. Он состоит из:

Передней крышки.
Задней крышки.
Шкива клиновидного ремня.
Обмотки.
Выпрямительного блока.
Регулятора напряжения.
Винта.
Крыльчатки вентилятора и некоторых иных элементов.

Газель 406 двигатель замена ремня грм

Ослабить затяжку болта 1 на два–три оборота Отворачивая регулировочный болт 2, ослабить натяжение ремня и снять его

При наличии загрязнений или повреждений шкивы очистить или заменить.

1. Надеть ремень на шкив коленвала.

2. Надеть ремень на шкивы водяного насоса и генератора.

3. После этого надеть ремень на натяжной ролик.

После установки ремня отрегулировать его натяжение.

Натяжение ремня регулируется перемещением натяжного ролика.

1. Ослабить затяжку болта 1.

Заворачивая или отворачивая болт 2, отрегулировать натяжение ремня. Затянуть болт 1.

2. Проверить прогиб ремня.

Подробно в картинках:

Возможные неисправности

При неисправности генератора «Газели» нарушается работа всех электронных приборов, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует специальный указатель на приборной панели. При такой неисправности запуск двигателя и движение автомобиля все же возможны, но до тех пор, пока аккумуляторная батарея полностью не разрядится. Нормальным образом передвигаться на таком автомобиле невозможно.

К основным неисправностям генератора можно отнести следующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, чрезмерный износ щеток.

Генератор «Газели», как и любой механизм автомобиля, может иметь как механические повреждения, так и электрические. Поэтому и способ устранения поломки, и виды операций имеют различный характер.

К механическим повреждениям можно отнести износ и повреждение подшипников качения, пружин, нарушение целостности корпуса, шкива и ремня привода.

К неисправностям, которые называются электрическим, можно причислить обрыв обмотки статора, трещины и износ щеток, поломку реле-регулятора, подплавление изоляционного покрытия витков, межвитковые замыкания.

При любом из этих видов поломок генератор автомобиля не в полной мере выполняет свои функции или же полностью выходит из строя, что сказывается на работе всех электронных приборов и двигателя в целом.

Замена генератора

Генераторный узел целиком на автомобиле меняют в следующих случаях:

если много деталей в устройстве требуют замены, и ремонт узла экономически не выгоден – проще и дешевле купить новый генератор;
нужно срочно ехать в рейс, и нет времени заниматься ремонтом;
новый генератор устанавливается, а старый ремонтируется и убирается про запас – он является резервным.

Сложность замены генераторного узла также зависит от модели двигателя, но на любом моторе работа производится достаточно быстро, так как она все же простая на всех марках машин «Газель». Проще всего заменить генератор на авто с 402-м движком, работу выполняем следующим образом;

ставим автомобиль на ровную площадку, без ямы или автоподъемника в данном случае можно запросто обойтись;
обесточиваем электрическую цепь – снимаем клемму с аккумулятора (лучше массовую);
отворачиваем сзади генератора гайку крепления питающего провода (под ключ 10 мм);
вытаскиваем разъем генераторных щеток;
отворачиваем болт натяжной планки генераторного ремня (под ключ 12 мм);
придвигаем генератор руками сначала к движку, вынимаем генераторный ремень;
затем оттягиваем его от двигателя, раскручиваем болты с гайками (2 шт.) – крепления генераторного узла к кронштейнам;
демонтируем узел, ставим новый генератор, наживляя его на болты с гайками;
до конца крепеж не закручиваем, прижимаем генераторный корпус к двигателю, накидываем ремень;
с помощью воротка или монтировки производим натяжку ремня, затягиваем болт растяжки;

после произведенной натяжки ремня крепим до конца болты с гайками – они находятся теперь под генератором, и добраться до них уже несколько сложнее.

Чтобы закрепить генератор надежно, необходимо на болты установить по две гайки, и обязательно проложить между болтом и гайкой по граверу – на моторах ЗМЗ-402 (впрочем, как и на УМЗ-4216) крепеж от вибрации имеет склонность к откручиванию.

Замена ремня генератора на Газель Бизнес своими руками

Ремень генератора автомобиля Газель Бизнес отвечает за передачу вращения двигателя ко вспомогательным его агрегатам. Некоторые устройства способны приводить в движение сразу несколько механизмов.

Приводной ремень может воздействовать на помпу, насос гидравлического усилителя руля, различные компрессоры и даже генератор. Для того чтобы все вышеперечисленные механизмы работали слаженно и бесперебойно, необходимо своевременно производить замену детали, и при необходимости регулировать ее натяжение. В сегодняшней статье мы рассмотрим: где располагается ремень генератора Газель Бизнес, признаки его износа, размеры, схему и пошаговую инструкцию по установке. Ну, что приступим.

Установка ремня генератора уаз двигатель 409

Проверку натяжения ремней нужно производить при каждом техническом обслуживании
Ремень нужно заменить, если при осмотре ремня обнаруживаются:
— следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;
— следы масла на поверхности ремня.
Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.
Проверка и регулировка натяжения ремня привода генератора и водяного насоса
Нужны ключи на 10 и на 13

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.
Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.
После регулировки, затягиваем болт крепления натяжного ролика.
Проверка и регулировка ремня привода вентилятора и насоса ГУР
Правильная регулировка ремня влияет на срок службы его.

Нормально отрегулированный ремень прогибается на 10-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между шкивом вентилятора и насосом ГУР

Регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления выполняется перемещением насоса гидроусилителя.

Ослабляем два болта крепления насоса к кронштейну

Вращая регулировочный болт, регулируем натяжение ремня, перемещая насос по направляющим кронштейна.
После этого затягиваем болты крепления
На некоторых автомобилях гидроусилитель руля не устанавливается

И вместо насоса ГУР на двигателе закреплен ролик, который обеспечивает правильные охваты шкивов и натяжение ремня

Чтобы снять ремень или отрегулировать натяжение, ослабляем гайку оси ролика

Вращаем, натяжной болт и регулируем натяжение ремня

Натяжение ремня привода водяного насоса и генератора двигателя ЗМЗ-409 (экологический класс 3) производится с помощью автоматического натяжителя.

В процессе эксплуатации регулировка натяжения ремня не требуется. Проверяется только автоматический натяжитель при снятом ремне.

В случае заедания, заменяется механизм натяжения ремня.

источник

Как подобрать приводной ремень на двигатель с кондиционером

Чтобы подобрать ремень для генератора УАЗ Патриот 409 двигателя с кондиционером, нужно знать особенности модели своего автомобиля. Машины этой марки могут иметь 1 или 2 такие комплектующие. Главный параметр, по которому надо подбирать новую запчасть, — длина.

Характеристики ремня генератора

На автомобили марки УАЗ Патриот используются двигатели с кондиционером моделей Евро-3 и Евро-4. В них установлен поликлиновой ремень. Он представляет собой замкнутый контур. На внутренней стороне изделия размещено несколько продольных полос, также называемых ручейками или клиньями. За счет такой конструкции оно и получило свое название.

На УАЗ Патриот для генератора могут быть использованы запчасти с номерами:

Этот шифр содержит все необходимые для подбора комплектующей детали параметры. Последние 4 цифры кодового обозначения показывают длину. Первая цифра — количество ручейков.

Например, запчасть с каталожным номером 6РК2120, применяемая на УАЗ Патриот, имеет следующие характеристики:

длина — 2120 мм;
количество ручейков (клиньев) — 6;
ширина изделия — 21,4 мм;
вес — 280 г.

Расположение элемента в конструкции автомобиля

Чтобы быстро и правильно установить новый ремень, необходимо иметь схему того, как эта запчасть должна огибать ролики и шкивы. Подробное изображение можно найти в инструкции по эксплуатации автомобиля. Владельцам машины этой марки рекомендуется постоянно иметь с собой не только запасную деталь, но и наглядное пояснение.

По такой же схеме устанавливается новая запчасть. При этом нужно сначала обвести ремень вокруг всех роликов и только на последнем этапе накидывать на генератор.

Свободнопоршневые двигатели в технологических установках

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с 2012 г. при комплектовке Патриота двигателем Euro 4 стала применяться модель длиной 2120 мм.

Как снять ремень генератора и поставить новый

Итак, убедившись в том, что необходима именно замена и подтяжкой ремня проблему не удается решить, выполняется замена ремня генератора. Сразу отметим, процедура не сложная, поменять ремень можно в условиях обычного гаража.

Первое, перед заменой следует освободить место в подкапотном пространстве и получить доступ к натяжному механизму для замены ремня. Кстати, если гараж с ямой, удобнее работать снизу автомобиля. Также можно поднять машину на домкрате и без ямы, однако по ряду причин лучше тогда снимать ремень обычным способом сверху.
Добравшись до натяжного механизма, сначала следует ослабить натяжение ремня. Для этого нужно определить, какой механизм натяжения стоит на авто (в виде натяжного болта или полуокружности).
Ослабив натяжитель, можно снимать со шкивов и выводить старый ремень. Например, если механизм с болтом, указанный болт выкручивают подходящим ключом (не до конца)
В процессе выкручивания ремень ослабнет и его можно будет снять.
Обратите внимание, чтобы избежать ошибок и сложностей, предварительно должна быть изучена схема установки ремня генератора на конкретном авто. Дело в том, что ремень привода генератора на разных автомобилях может приводить в действие разное оборудование
Также рекомендуется зарисовать схему при снятии, чтобы потом было проще и быстрее поставить новый ремень в аналогичной последовательности.
Далее, сняв старый ремень, можно отправляться в магазин за новым. В магазине нужно сравнить старый ремень и новый элемент, убедившись в их идентичности. Заранее брать ремень без опыта не рекомендуется, так как часто даже подходящая визуально и по каталожному номеру деталь может отличаться от той, что стоит на машине.

После покупки можно ставить ремень. Накинув новый ремень на шкивы, следует отрегулировать его натяжение. Особое внимание следует уделить именно натяжению, так как от него зависит срок службы детали. Если регулировка производится при помощи болта, тогда ключом следует вращать болт в нужную сторону

Фактически, на данном этапе установка ремня генератора завершена.

Установив ремень на генератор и другие шкивы, а также натянув его, важно убедиться, что удалось поставить ремень генератора правильно. Важно не перетянуть ремень или же не допустить недостаточной натяжки

При послаблении ремень может свистеть и проскальзывать, а при перетяжке будут сильно изнашиваться подшипники генератора и т.д. Натягивать нужно с таким усилием, которое указано в мануале к авто.
Также натяжение ремня генератора нужно можно приблизительно проверить и без инструкций, нажав на ремень пальцем в центре. Если ремень новый прогибается больше чем на 2-3 мм, тогда он прослаблен. Однако не следует натягивать ремень и так сильно, чтобы он не прогибался вообще даже при большом усилии.

ГАЗ 31 Serg Edition › Бортжурнал › Установка кондиционера (Часть 2) Установка

Продолжаю повествование процедуры установки кондиционера у себя. Про то какие компоненты нужны можно почитать в первой части www.drive2.ru/cars/gaz/31…0/zooorg/journal/2031419/

Здесь только про установку… которую можно поделить на несколько частей.

Установка испарителя в печку от 31105

В печке 3110 нет места для испарителя, поэтому необходимо купить печку от 31105 где это место предусмотрено заводом… подробнее про печку тут www.drive2.ru/cars/gaz/31…0/zooorg/journal/1901334/

Установка ресивера/фильтра с датчиком давления

Установка радиатора кондиционера.

Как уже писал радиатор от гольфа 3. становится впритык к стенкам телевизора. Также у радиатора штуцер слива находится в таком место что его надо либо переваривать… либо как-то выгибать. Так как радиатор весьма расходная деталька переделывать его нельзя… иначе каждый следующий радиатор тоже прейдётся также переделывать… я руководствуюсь таким принципом, поэтому пришлось немного покрамсать телевизор.

Радиатор прикручен к телевизору 4 болтами. Так как при проезде различных неровностей телевизор имеет свойство играть, тоесть стенки немного изгибаются… а прикрученный намертво радиатор будет также играть… что обязательно приведёт к разрушению бачков и сот. Поэтому радиатор надо прикручивать через резиновые простаки с дистанционными втулками.

Установка компрессора на двигатель ЗМЗ 406

Тут собственно ничего интересного… если кронштейн готовый есть, то вообще не проблема… кронштейн прикручивается 3 болтами к двигателю. отливы на двигатели уже есть…

Шланги

Вот где у меня была проблема. Когда я комплектовал эту систему, то цена на шлагни мне сильно удивила… комплект новых 4 шлангов цена была озвучена 1200 грн. Потом мне подвернулись Б/у шланги от кондиционера стоявшего на 3110… померяв по месту… они мне подходили почти идеально, только 1 шланг надо было подрезать и переобжать один штуцер. Но приехав на СТО мне объяснили что штуцера на шлангах не подходят на все купленные компоненты системы. Суть проблемы в том, что уплотнение на том кондиционере, с которого я взял Б/У шланги, уплотнение производилось конусным соединением. На тех компонентах которые были у меня уплотнение производится резиновым кольцом. Поэтому все штуцера на шлангах мне пришлось менять и переобжимать. Стоила процедура очень дорого… больше 2000 грн. Зато у меня теперь эксклюзивные шланги

Диагностика натяжителя приводного ремня

Натяжитель приводного ремня необходимо проверить на исправность при появлении хотя бы одного из вышеперечисленных признаков. В диагностике нуждаются и прочие элементы конструкции. Диагностика выполняется в несколько этапов:

Необходимо провести визуальное ознакомление с ремнем и оборудованием, приводимым им в действие. Для этого запустите силовую установку и проверьте, присутствуют ли вибрации ремня, шкива или ролика.
Проверьте натяжение ремня генератора. Для этого остановите двигатель. Далее на самом крупном пролёте между шкивами возьмите ремень и попробуйте повернуть его по часовой стрелке. Если вам удастся провернуть его на 90 градусов, значит его натяжение в порядке. В противном случае угол проворота будет меньше или больше, и тогда потребуется регулировка.
На следующем этапе необходимо снять ремень и проверить его состояние. Также необходимо проверить шкивы и ролики на наличие люфтов. Снять ремень достаточно просто. Для этого вы должны ослабить гайку натяжного ролика. После этого его необходимо снять со шкивов. Перед этим запомните положение ремня между шкивами, ведь вам потом придётся надевать его обратно. Рекомендуется сфотографировать положение на камеру мобильного телефона. После снятия проверьте, чтобы на ремне отсутствовали трещины и отслоения. Износ ремня должен быть равномерным. При обнаружении любого указанного дефекта смело меняйте ремень

Обратите внимание на односторонний износ. В случае такого износа шпилька крепления ролика или кронштейн изогнуты, что вызывает перекос

Если не устранить этот перекос, то ремень долго не прослужит.
Выполняется проверка люфта на шкивах. Повращайте ролик и убедитесь, что у него отсутствуют заедания и подклинивания. В случае их наличия имеет место быть сильный износ подшипника, и требуется замена натяжного ролика ремня генератора. Также внимательно осмотрите рабочую поверхность пластиковой накладки: на ней не должно быть канавок. Если поверхность неровная — натяжной ролик приводного ремня подлежит замене.
Если после замены ремня гул и пищание не исчезают, то проблему необходимо искать в других элементах. Привод этих элементов происходит за счёт натяжения ремня.

Начинаем сборку

Одеваем новую звездочку коленвала и сразу выставляем метку.

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

Ставим верхний успокоитель и еще раз проверяем все метки.

Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Как поменять ролик натяжителя ремня генератора?

В качестве примера рассмотрим автомобиль Chevrolet Lacetti. Этот автомобиль достаточно популярен в России. Его можно встретить на многих торговых площадках. Кроме того, этот автомобиль обладает типичной по сравнению с другими автомобилями конструкцией. На Chevrolet Lacetti устанавливается саморегулирующийся натяжной ролик с кронштейном.

Для замены ролика вам понадобится следующий набор инструментов: набор рожковых ключей и головок с воротами. Последовательность монтажа представлена ниже:

С двигателя демонтируется корпус воздушного фильтра. Это делается с целью обеспечения доступа к ремню.
Откручивается насос ГУР. После этого можно добраться до самого ролика. Чтобы добраться и до болтов его крепления, необходимо демонтировать с двигателя защитный экран выпускного коллектора.
После того, как экран был снят, откручиваются болты насоса ГУР. Насос отодвигается в сторону для обеспечения доступа к ролику. После откручивания можно снять ремень с его шкива. Идущие к насосу патрубки в снятии не нуждаются.
Перед откручиванием ролика его необходимо привести в монтажное положение. Ролик для этого смещается, преодолевая усилие пружины до того, как будут совмещены стопорные отверстия на корпусе кронштейна. Далее ролик стопорится в таком же положении с помощью болтика или шплита, устанавливающегося в отверстие.
Откручиваются болты крепления кронштейна и ролика. Ролик извлекается. Новый элемент также нуждается в переводе в монтажное положение. После этого он устанавливается в конструкцию и закрепляется болтами.
Насос ГУР вместе с защитным экраном закрепляются и устанавливаются на место. Ремень надевается на шкивы. Для этого воспользуйтесь фотографией с правильным положением ремня.
Извлекается стопорный болт либо шплинт. Это делается для того, чтобы пружина произвела необходимое натяжение ремня.

На других моделях замена ролика натяжителя ремня генератора может несколько отличаться. Чаще всего на автомобилях с эксцентрированными роликами натяжка осуществляется с помощью специального ключа. Этим ключом ролик поворачивается вокруг шпильки с целью натяжения.

Замена ремня генератора на автомобиле без ГУРа и кондиционера

Давайте рассмотрим, как производится на таком автомобиле «Рено Логан» замена ремня генератора. Для этого вам нужно оставить болт крепления генератора внизу. Также откручивают верхний болт натяжитель. Далее ремень извлекается наружу. Новый элемент устанавливается по направлению со шкива коленвала на шкив генератора. После этого нужно выставить требуемое натяжение. Производитель указывает цифру в 98 Нм или 10 кгс. Определить уровень натяжения без инструментов достаточно просто. Для этого нажимаем большим пальцем на разные точки ремня (в средней части между шкивами и роликом).

Элемент должен прогнуться на 6-8 миллиметров. Если ремень прогибается больше, его требуется затянуть. Как это сделать? Об этом мы расскажем ниже.

Где расположена цепь

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

Обслуживание и ремонт

Техническое обслуживание двигателя 4216 Евро-3 ГАЗель включает в себя такие операции, как:

Очистка силового агрегата от загрязнений при помощи ветоши.
Внешний осмотр кривошипно-шатунного устройства и газораспределительного механизма на наличие повреждений и дефектов.
Проверка герметичности соединений и устранение утечки рабочей жидкости из системы охлаждения.
Замена масла в дигателе.
Регулировка зазоров клапанов.
Проверка уровня давления в системе питания.
Проверка момента затяжки крепежных элементов.
Очистка фильтрующих элементов и замена изношенных механизмов.
Проверка мотора на наличие посторонних шумов во время работы.

Коды ошибок

Коды неисправностей двигателя:

Двигатель	Генератор, помпа	ГУР	ГРМ
дв. ЗМЗ 402	1025х10/1050х10	833х10
дв. ЗМЗ 406 (карбюратор, без ГУР)	6РК1220
дв. ЗМЗ 406 (карбюратор, с ГУР)	6РК1370
дв. ЗМЗ 406 (евро 2, 3, инжектор, без ГУР)	6РК1220
дв. ЗМЗ 406 (евро 2, 3, инжектор, с ГУР)	6РК1370
дв. ЗМЗ 406 (с ГУР, с кондиционером)	6РК1930
дв. Chrysler (с ГУР)	6РК1750	145Z GATES
дв. 560 (Штайер, с ГУР)	6РК1630
дв. Chrysler (SIBER)	6РК1335	145Z GATES

Двигатель Генератор, помпа ГУР Кондиционер ТНВД ГРМ дв. ЗМЗ 409 (год выпуска 2005-2007, евро 1, 2) 6РК1220 6РК1210 дв. ЗМЗ 409 (год выпуска 2007-20012, евро 3, без кондиционера) 6РК1275 6РК1235 дв. ЗМЗ 409 (год выпуска 2007-20012, евро 3, с кондиционером) 6РК2100 дв. ЗМЗ 409 (год выпуска 2012-, евро 4) 6РК2120 дв. ЗМЗ 409 (год выпуска 2017-, евро 5) 6РК1275 6РК1235 дв. ЗМЗ 514 (евро 2) 6РК1220 6РК923 1360 дв. ЗМЗ 514 (евро 3, без кондиционера) 6РК1600 6РК1395 1360 дв. ЗМЗ 514 (евро 3, с кондиционером) 6РК1600 6РК1693 1360 дв. ЗМЗ 514 (евро 4) 6РК1600 1360 дв. Iveco 7РК1325 4РК950 5395 150х1

Рабочий объем двигателя 2,89 л Ход поршней 100 мм Степень сжатия 9,2 Диаметр цилиндрических деталей 92 мм Мощность силового агрегата 107 лошадиных сил Полная масса 177 кг

111	Неправильно работает модуль управления системой
115	Сбои в работе датчика, отражающего количество оборотов двигателя на холостом ходу
143	Низкий уровень давления масляной жидкости
146	Высокая температура охлаждающей жидкости
151	Система охлаждения не набирает требуемую температуру
197	Недостаточное количество жидкости в охлаждающей системе
214	Перегрев масла
233	Низкий уровень давления жидкости, используемой для охлаждения, неисправности помпы
234	Завышенное число оборотов мотора
235	Увеличенная температура дизельного топлива
245	Низкий уровень напряжения в цепи вентилятора
261	Некорректная работа насосного механизма
275	Сбои в работе клапана высокого давления
281	Неисправность форсунок источника питания
351	Недостаточное давление масла

Если дергается на ходу

Причинами того, что силовой агрегат дергается на ходу, могут стать засоренные гибкие дюритовые шланги, которые подводят бензин к насосному механизму. В этом случае рекомендуется продуть шланг или заменить его на новый.

Также причиной этой неисправности может стать загрязненный приемный фильтр карбюратора. В этом случае рекомендуется отвернуть пробку с фильтрующего элемента, тщательно промыть его и продуть при помощи потока сжатого воздуха.

Если сломалась обойма пластинчатого клапана бензинового насоса, то этот клапан следует заменить на новый. Рекомендуется проверить протяжку головок блока ГБЦ, при необходимости затянуть крепежные механизмы.

Не заводится: причины, и что делать

Если силовой агрегат плохо запускается на горячую или нет искры, то рекомендуется:

Отрегулировать зазоры между наконечниками стержней клапанов и болтами нажимного типа коромысел.
Открутить головку с цилиндров и притереть клапаны.
Осмотреть систему зажигания на наличие дефектов.
Подтянуть крепежные болты системы зажигания и карбюратора.
Демонтировать жиклеры топливной и охлаждающей системы, промыть и продуть их сжатым воздухом.
Демонтировать карбюратор, снять смесительную камеру, вывернуть жиклер топливной системы и винт холостого хода, продуть каналы сжатым воздухом.
Заменить сальник коленвала на новый.

Почему греется двигатель

Перегрев мотора может быть связан с ослабленным натяжением ремня привода вентилятора водяного насосного механизма. В этом случае следует отрегулировать натяжение ремня или заменить его.
