Снятие и установка поддона картера двигателя, ремонт трещины герметиком или холодной или аргоновой сваркой, замена своими руками

Нужно ли ставить дополнительную пластину для защиты поддона ВАЗ 2114?

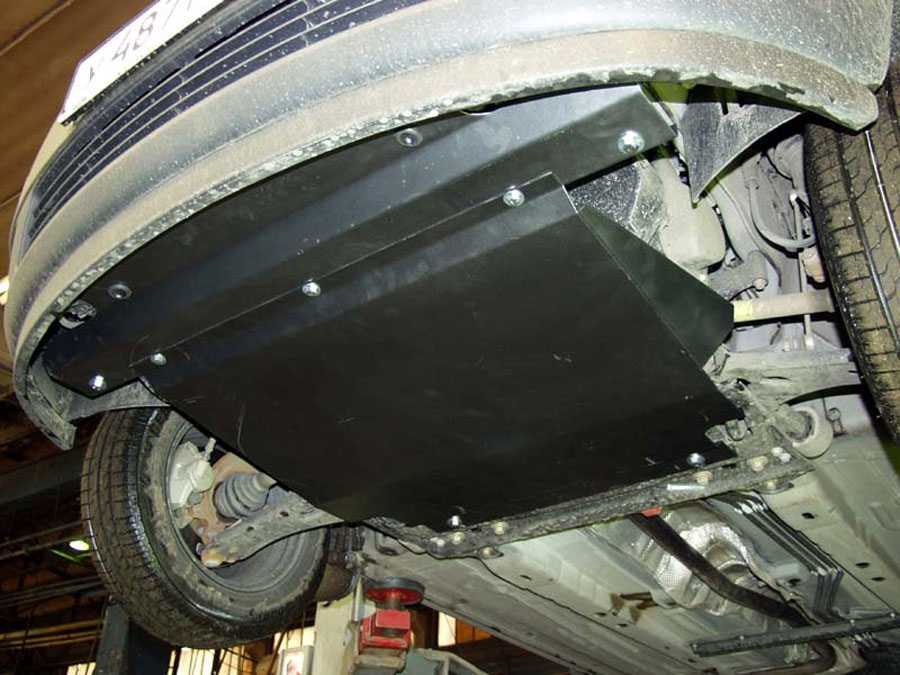

Ряд автовладельцев считают, что стандартной пластины для защиты поддона силового агрегата недостаточно. Таким образом, автомобилисты стараются обезопасить себя от случайных наездов на помехи, которые нередко попадаются на дорожном покрытии.

Чтобы не доставить себе дополнительной защитой «отдельных проблем», следует придерживаться следующих советов:

дополнительную пластину нужно устанавливать с зазором до силового агрегата не меньше 3 см. При наезде на твердые поверхности стальной лист может прогнуться и вызвать повреждение картера;
если человек передвигается на транспортном средстве в городских условиях, то от установки дополнительной защиты лучше отказаться. Ее основное предназначение — защита при плохом дорожном покрытии;
монтаж дополнительного листа гарантирует достаточно надежную защиту от ударов снизу. При лобовых столкновениях металлическая конструкция может стать причиной серьезных травм. Так, при авариях стандартная защита падает вместе с мотором на землю. Если же используется дополнительная пластина, то силовой агрегат чаще всего направляется в сторону водителя и пассажиров.

Добавлено Авг 19, 2014 в Защита картера

Установка прокладки масляного поддона

После того, как приложили поддон, начинайте закручивать болты вручную и слегка затяните их, следуя технологии крест-накрест для равномерного распределения усилия.

ПРИМЕЧАНИЕ. Некоторые производители рекомендуют наносить немного герметика на резьбу болтов перед установкой. Проверьте ваше руководство по обслуживанию, если это необходимо.

Затяните болты динамометрическим ключом, следуя крест-накрест, с моментом, указанным в руководстве. Не перестарайтесь при затягивании чтобы не перетянуть болты и не повредить фланец или прокладку и, в конечном итоге, получить течь масла.

Кроме того, затяните сливную пробку в соответствии со спецификациями, используя тот же ключ, чтобы предотвратить утечку масла в будущем.
С установленным масляным поддоном замените все компоненты, которые вам пришлось снять, чтобы получить доступ к нему. Проверьте чтоб не оказалось лишних деталей как это зачастую бывает у горе мастеров.
Опустите двигатель с навесов и при необходимости подтяните опоры.
Опустите автомобиль и долейте в двигатель необходимое количество моторного масла.
Проверьте наличие утечек масла после заливки и в течение следующих нескольких дней заглядывайте под днище, чтобы убедиться, что вы успешно выполнили ремонт, заменив прокладку масляного поддона и что у вас нигде ничего не капает и не протекает.Посмотрите следующее видео, чтобы получить визуальную справку о замене прокладки.

Конечно, на некоторых моделях автомобилей просто невозможно снять масляный поддон двигателя без соответствующего оборудования.

Работа по замене прокладки поддона — задача не из простых. Но во многих моделях автомобилей эта задача находится в пределах досягаемости среднего владельца

Тем не менее, вы должны соблюдать меры предосторожности и надлежащие процедуры, описанные в этом руководстве, чтобы успешно выполнить работу и сэкономить деньги на ремонте

Основные особенности

Для начала работы необходимо подготовить инструменты: рулетку (или что-либо другоедля осуществления замеров), углошлифовальная машина (болгарка), дрель со сверлами и коронками, набор гаечных ключей, сварка и полотно стали.

В заводских условиях защита, изготовленная путем штамповки, и на ней имеются ребра жесткости, которые без пресса невозможно произвести. Поэтому, при выборе стального листа надо учитывать, что он должен быть толще заводской, его толщина должна быть примерно 4 миллиметра.

Понятно, что чем больше пространства будет закрыто под двигателем, тем лучше. Максимальным покрытием будет обеспечиваться дополнительная защита картера двигателя и подкапотного пространства от попадания грязи, снега и воды.

Этап 1

Первым делом необходимо загнать машину на яму, эстакаду или подъемник, для обеспечения свободного доступа.
Производятся замеры днища, где будет располагаться защита, и размеры переносятся на подготовленный лист металла. При этом надо учитывать необходимое свободное пространство для поворота колес и свободного хода различных механизмов, в частности, рычагов подвески и приводов. Как минимум надо оставлять 10 мм зазора. Также, надо постараться соблюсти форму закрываемого пространства, чтобы не оставлять зазоров и что бы исключить выступающие части металла, например в арках колес.
Перед началом выкраивания формы и резки, надо продумать способ крепления щита к машине. При этом, нежелательно сверлить отверстия в раме, кузове или других деталях машины. Надо найти подходящие резьбовые соединения, например, кронштейны реактивных тяг. На самой защитеможноприменить быть два варианта крепежных кронштейнов:
- Сделать проушины как продолжение листа металла. В этом случае при замерах днища машины необходимо их учитывать и размечать. Затем сверлить отверстия необходимого диаметра и, если необходимо, выгибать.
При невозможности или сложности изготовления вышеуказанного крепления, кронштейн изготавливается отдельно из остатков металла. Это могут быть различные формы — уголки, пластины, скобы и т.д. К автомобилю они крепятся на резьбовые соединения, а к защите можно крепить с помощью сварки. Для большей жесткости, сваривать детали следует внахлест, ни в коем случае не стык в стык.

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
Снять защиту двигателя при ее наличии.
Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.
Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
Два болта находятся с одной стороны.
И еще один расположен с другой.
После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.
Снятый поддон подлежит комплексной очистке и промывке.
Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

https://youtube.com/watch?v=NcbvUfzsEew%3F

Инструкция по ремонту и эксплуатации Рено Дастер

Renault Duster Снятие защиты силового агрегата

Работу проводим для доступа снизу автомобиля к деталям и узлам двигателя и коробки передач. Работу проводим на смотровой канаве или эстакаде. Снизу автомобиля…

…ключом Torx T-30 отворачиваем средний винт крепления бампера к защите силового агрегата.

С левой стороны тем же инструментом отворачиваем винт нижнего крепления бампера к подрамнику. Аналогично отворачиваем винт с правой стороны.

Отогнув нижний край переднего бампера, головкой «на 10» с удлинителем отворачиваем два болта переднего крепления защиты силового агрегата.

Тем же инструментом отворачиваем остальные шесть болтов крепления защиты силового агрегата к подрамнику…

…и снимаем ее. Устанавливаем защиту силового агрегата в обратной последовательности.

Рено Дастер как и любой кроссовер с претензией на внедорожные качества должен иметь защиту днища от нежелательных повреждений. Она может защищать как отдельные элементы так и быть полной. В Duster защита двигателя является опциональным элементом, но по умолчанию устанавливается на все продаваемые автомобили. Рассмотрим, как снять защиту Рено Дастер. Снятие защитных элементов требуется в разных случаях. Например: смена масла в двигателе, замена антифриза на Рено Дастер или ремонт силового агрегата.

О ремонте поддона картера двигателя

Подробности: Создано: 27.06.2014 11:22

Для того чтобы автомобиль работал уверенно и качественно, в нем должна находиться в исправном состоянии каждая из деталей. Настоящим сердцем любого автомобиля можно назвать двигатель

Поэтому важно обеспечить его надежную защиту. Из-за плохого качества дорог нередко из строя выходит поддон картера двигателя. Во время движения он находится очень близко к дорожному покрытию, из-за чего довольно часто страдает

Если вдруг машина ударилась днищем о дорогу, то поддон картера может быть серьезно помят или пробит. Это может случаться после удара о твердые предметы, например, бетон, камни, металл и многие другие. В таких случаях наверняка потребуется ремонт поддона картера двигателя. Важно провести его вовремя и грамотно

Во время движения он находится очень близко к дорожному покрытию, из-за чего довольно часто страдает. Если вдруг машина ударилась днищем о дорогу, то поддон картера может быть серьезно помят или пробит. Это может случаться после удара о твердые предметы, например, бетон, камни, металл и многие другие. В таких случаях наверняка потребуется ремонт поддона картера двигателя

Важно провести его вовремя и грамотно

Последствия пробивания картера бывают самыми разнообразными. В любом случае надо внимательно все осмотреть и принять адекватное решение. Если поддон был поврежден, то не стоит тут же унывать и раздумывать о замене, потому что она может стоить очень дорого. Поэтому надо внимательно рассмотреть такую возможность, как ремонт поддона картера двигателя.

В случае повреждения поддона картера необходимо тут же остановить движение транспортного средства, а также выключить мотор. Это надо сделать и тогда, когда на нем просто образовалась вмятина, и тогда, когда там получился пробой, из которого вытекает масло. В первую очередь рекомендуется осуществить внешний осмотр картера. В том случае, если нет протечек масла, можно попробовать прокрутить стартер, но при этом не запускать мотор. Для этого можно убрать главный провод с зажигательного распределителя. Если происходит нормальное проворачивание стартера и отсутствуют какие-либо посторонние стуки и гаснет лампа контроля уровня масла, то можно попробовать запустить двигатель. Затем надо убедиться в том, что в системе есть давление, после чего не спеша и предельно аккуратно надо попробовать добраться до ближайшего сервисного центра. Там можно будет получить соответствующий ремонт поддона картера двигателя.

Для определения степени полученных повреждений, надо заехать на специальную смотровую яму для более детальной диагностики. В первую очередь рекомендуется произвести осмотр заборника масла

Важно, чтобы он был закреплен нормально, и на нем не было повреждений. Если же они там присутствуют, то надо заменить его или же отремонтировать. Можно при помощи молотка аккуратно убрать вмятину, если она там есть

Затем надо залить в поддон жидкость для проверки наличия там трещин. Если стали заметными просачивания либо же просвечивания света, то наверняка придется прибегнуть к помощи сварочного аппарата. Рекомендуется доверять такие работы профессионалам, которые обладают опытом в этой области. После проведения сварочных работ надо произвести контрольную проверку поддона картера, после чего можно будет поставить его на место. Потом надо запустить мотор и проверить наличие подтеков масла. Если они отсутствуют, то можно считать ремонтные работы завершенными, после чего можно совершенно смело снова эксплуатировать автомобиль

Можно при помощи молотка аккуратно убрать вмятину, если она там есть. Затем надо залить в поддон жидкость для проверки наличия там трещин. Если стали заметными просачивания либо же просвечивания света, то наверняка придется прибегнуть к помощи сварочного аппарата. Рекомендуется доверять такие работы профессионалам, которые обладают опытом в этой области. После проведения сварочных работ надо произвести контрольную проверку поддона картера, после чего можно будет поставить его на место. Потом надо запустить мотор и проверить наличие подтеков масла. Если они отсутствуют, то можно считать ремонтные работы завершенными, после чего можно совершенно смело снова эксплуатировать автомобиль.

Назад
Вперёд

Конструкция и назначение

Главная функция поддона для современных моделей силовых агрегатов – это накопление и хранение масла, которое стекает с деталей мотора. Также, как уже было замечено, поддон картера двигателя защищает внутренние элементы от агрессивного влияния окружающей среды. Еще на дне поддона собираются частицы металла, которые образуются вследствие износа деталей трения. Кроме этих задач, деталь помогает охлаждать моторные масла и защищает смазочную жидкость от расплескивания.

Чаще всего эту деталь производят при помощи штампования, а в качестве материалов хорошо подходят мягкие и эластичные сорта сталей. Такой материал выбран не случайно – готовая деталь при повреждениях не лопнет, а лишь деформируется. Поддон сделан в форме неглубокой ванны. В верхней его части имеется плоскость с крепежными отверстиями. В зависимости от типа силового агрегата и уровня его технологичности, поддон картера двигателя может иметь и другую, чаще более сложную форму. Это сделано для того, чтобы максимально избежать соприкосновения с деталями трансмиссии или подвески.

Как это выглядит

Защита поддона принимает на себя все невзгоды, набирает слой грязи, ржавеет, закисает и далеко не каждый мастер откручивает её во время диагностики. К тому же это стоит денег, в половине случаев ломается крепёж, иногда защиту приходится срезать, да и человеческий фактор в виде лени или спешки накладывает отпечаток. Приплюсуем сюда количество рук, через которые проходит автомобиль: на выходе имеем с десяток причин почему спустя 3-5 лет с момента выпуска имеем ржавый поддон и не ясно с кого спрашивать.

Коррозия масляного поддона двигателя В львиной доле случаев страдает правая сторона поддона (со стороны навесного оборудования).

Многочисленные очаги коррозии Народные средства «обработать восстановителем ржавчины» или «зачистить и покрасить» могут служить в качестве временной меры и только в самом начале процесса коррозии, иначе он переходит в скрытую фазу и идёт не по поверхности, а сразу вовнутрь.

Очаги коррозии продолжают шириться даже под защитным составом В крайних случаях коррозия поддона настолько сильная, что масло начинает сочиться сквозь образовавшиеся каверны, и от беды отделяет самая малость: даже слабый удар или вибрация чреваты дырой. Если вовремя не заметить течь, двигатель получает необратимые повреждения, после которых приходится менять его в сборе.

Гнилой насквозь поддон двигателя

Тюнинг и ремонт ВАЗ 2110

Не так давно столкнулся с проблемой, двигатель со стороны радиатора начал покрываться чем то маслянистым. Определить откуда течет было нереально. Поэтому вымыл двигатель с помощью химии предназначенной для мытья двигателя и керхера. Поездив пару дней, загнал автомобиль на яму, снял защиту двигателя, так как из под капота особо не заглянешь.И увидел потеки в районе картера, а именно в районе прокладки поддона картера. Так я и установил, что прокладка пришла в негодность. В этой статье я расскажу как заменить прокладку поддона картера ВАЗ 2110. Сразу хочу сказать, что для такого ремонта потребуется эстакада или яма.

Снимаем защиту двигателя.
Слейте масло. Если вы недавно делали замену масла и не хотите тратить деньги снова (так было и у меня, масло меняю каждые 10 тысяч, а после замены и до проблем с прокладкой проехал 7 тысяч км), то сливайте его в чистую посудину. Я взял шестилитровую баклажку из под воды.
Теперь нужно открутить все болты крепления поддона – их 16 штук. Будьте аккуратны, чтобы не потерять фигурные шайбы под болтами.

Удалите старую прокладку.

6. Поставьте новую, предварительно хорошо промазав места ее посадки герметиком. 7. Установите поддон картера ВАЗ 2110 на место. 8. Закрутите обратно 16 болтов. Закручивать лучше от центра к краям поддона, так прокладка лучше сядет. 9. Залейте слитое перед ремонтом масло. Или если решили одним махом произвести замену масла, то следуйте инструкции описанной здесь . 10. Установите защиту двигателя. Вот и весь процесс замены прокладки поддона картера. Как вы видите, нет ничего сложного. Этот ремонт ВАЗ 2110 можно сделать своими руками и не переплачивать. __________________________________________________________________________

Источник

Замена

Обнаружив первые признаки нарушения герметичности поддона, следует немедленно заменить прокладку. Но также проблема может быть вызвана пробоем самой «ванны». В таком случае внимательно осматриваем поверхность поддона на предмет механических повреждений – трещин и т. д. При их наличии следует заменить картер или отремонтировать (в зависимости от масштаба повреждения).

Чтобы заменить такую деталь, как прокладка поддона двигателя, нам нужно загнать автомобиль на смотровую яму либо вывесить его переднюю часть при помощи домкрата (хотя бы с одной стороны)

Поскольку элемент находится внизу, важно обеспечить качественное освещение при помощи переносной лампы. Важный момент – если замена производится в холодное время, предварительно следует прогреть масло

Дайте двигателю поработать несколько минут на холостых оборотах.

В зависимости от конструктивных особенностей, требуется снять металлическую защиту картера.

Она устанавливается нештатно – обычно с завода автомобиль идет с пластиковыми брызговиками двигателя.

Поскольку картер является неким резервуаром для масла, при его демонтаже нужно слить всю смазочную жидкость. Для этого откручиваем сливную и заливную пробку (последнюю – чтобы не образовалось вакуума в системе, дабы масло быстро стекло наружу). Предварительно следует подложить емкость у поддона. Обычно на легковых автомобилях используется до 4-5 литров масла. При отсутствии смотровой ямы нам будет трудно разместить здесь ведро – нужна плоская емкость. Для этого берем старую канистру и срезаем с нее «боковину». Откручиваем пробку и ждем, пока оттуда не стечет вся жидкость.

На следующем этапе нам предстоит тщательно вымыть внешнюю часть поддона. Обычно на его поверхности скапливается много пыли (поскольку это самая нижняя часть автомобиля). А если пробило прокладку, то на поддоне будут еще и масляные потеки. Убрать их крайне тяжело. Нужно использовать обезжириватель в виде спрея.

При помощи ключа «на 10» откручиваем болты крепления картера. Также не забываем о болтах, что находятся над балкой и возле коллектора резонатора. Далее аккуратно снимаем поддон, поддев минусовой отверткой места стыков.

Основные требования к защите картера

Государственного стандарта на защиты картера не существует, т.к. они не относятся к автомобильным агрегатам, сертификация которых по российским правилам обязательна. Это объясняет большой разброс параметров защит, предлагаемых на рынке. Главное требование к защитам задает здравый смысл: их основное качество — прочность и жесткость, которые определяют способность противостоять ударным нагрузкам.

Во время наезда на препятствие часть энергии удара гасится самой защитой и ее креплением, а часть передается кузову. При этом кузов и его элементы не должны деформироваться. Именно этим условиям должны отвечать механические свойства такого оборудования.

Жесткость защиты можно считать оптимальной, если деформация происходит только в пределах зазора между ней и картером (обычно этот зазор выбирается в пределах 20–30 мм, т.к. дальнейшее его увеличение приводит к уменьшению дорожного просвета). Это связано с тем, что:

может привести к повреждению кузова, так как вся энергия удара будет передаваться на него;
защита с недостаточной жесткостью иногда способна перевести фронтальный удар в скользящий, но может упереться в картер и повредить его.

Кроме того, жесткость определяется условием безопасности — при лобовом столкновении двигатель должен перемещаться вниз, а не в сторону водителя и переднего пассажира. Чтобы защита не препятствовала этому, она изготавливается с прогибом вниз. Это обеспечивает ее направленную деформацию при смятии передней части автомобиля.

Прочность защиты обеспечивается конструкцией и используемыми материалами. Она должна быть такой, чтобы выдерживать без серьезных повреждений наезд на острый камень, металлический прут и т.д.

Защита тем прочнее и жёстче, чем больше рёбер жёсткости имеет и чем больше их глубина. Лучшая модель — с глубоким рельефом по всей площади, что придает ей высокую жёсткость в обоих — в продольном и в поперечном — сечениях.

Прочность крепления гарантируется установкой защиты только на силовые элементы автомобиля — лонжероны кузова, подрамник двигателя, поперечную балку подвески. Крепление защиты к более слабым элементам, например поперечине под радиатором, является недостаточно прочным; это допустимо только для пыльников. В случае такой установки защиты радиатор может пострадать от удара.

Прочность крепления обеспечивается и использованием соответствующего крепежа — определяющим становится прочность и жесткость лапок и кронштейнов защиты, материал, из которого изготовлены болты.

Вес защиты должен быть минимально возможным при условии обеспечения необходимой жесткости и прочности. Поэтому его величина у предлагаемых производителями изделий находится в пределах 7–15 кг, что не приводит к заметному увеличению нагрузки на переднюю ось автомобиля.

Для определения степени жесткости защиты в «домашних условиях» рекомендуется положить ее на землю выпуклостью вверх и встать на нее. Хорошая защита под весом 75 кг прогнется не более чем на 10-15 мм без остаточной деформации. Если прогиб больше, это, скорее, пыльник.

Кроме выше перечисленного, хорошие защиты характеризуются тем, что ставятся на штатные крепежные элементы и делать дополнительных отверстий в кузове не требуется.

Они также должны иметь технологические отверстия, которые облегчают обслуживание автомобиля с установленной защитой, т.к. исключают необходимость систематического демонтажа при необходимости слива масла, чистки фильтра и пр.

Очень важно и качество изготовления данного оборудования – качество покраски, которая, как правило, выполняет функцию защиты от коррозии, и обрезки краев, что влияет не только на эстетическое восприятие изделия, но и на качество его установки. Еще один важный атрибут хорошей защиты – наличие резиновых или пластиковых отбойников-амортизаторов в местах контакта с кузовом автомобиля, благодаря которым установленное изделие не вибрирует, а значит, не создает и даже снижает уровень шума в салоне

Еще один важный атрибут хорошей защиты – наличие резиновых или пластиковых отбойников-амортизаторов в местах контакта с кузовом автомобиля, благодаря которым установленное изделие не вибрирует, а значит, не создает и даже снижает уровень шума в салоне.

Характеристика поддона

Данный элемент являет собой нижнюю часть автомобильного двигателя (то есть дно блока цилиндров). Какие функции выполняет эта деталь? Элемент служит в роли защитного блока. Также в поддоне сохраняется масло. При движении оно дополнительно охлаждается. Внешне поддон представляет собой небольшую ванну.

Также элемент является местом сбора всех примесей и частиц, которые образовались в процессе работы поршневой группы. В поддоне двигателя содержатся мелкие металлические частицы и стружка – это выработка с элементов кривошипно-шатунного механизма. Зачастую на дно поддона устанавливают магнит, который вбирает в себя все эти примеси. Как это выглядит, читатель может увидеть на фотографии ниже.

Это поддон коробки передач. Здесь тоже имеется прокладка поддона. АКПП оснащается данными магнитами в обязательном порядке. Благодаря им вся металлическая стружка притягивается и задерживается в одном месте. Так она не циркулирует по всей системе, работая как абразив.

Монтируется поддон при помощи крепежных болтов. Так же как и в месте соединения блока с головкой, здесь используется прокладка. Она изготавливается из пробки либо из резины.

На старых автомобилях прокладка масляного поддона являла собой обыкновенный герметик, которым промазывались стыки и края.

Конструкция и назначение

Поддон картера двигателя представляет собой металлическую конструкцию выполненную как правило из алюминия, однако в старых авто он мог изготавливаться из стали. По форме поддон картера напоминает вытянутый прямоугольный таз, крепится к блоку цилиндров с нижней стороны через прокладку на шпильках либо на болтах. На нижней или боковой поверхности размещается пробка, предназначенная для слива масла из двигателя.

Поддон предназначен, во-первых – для защиты масляного приемника, коленчатого вала, других деталей картера двигателя от механических повреждений, грязи и пыли. Во-вторых – служит емкостью для моторного масла. Именно из него масляным насосом оно, через фильтр, подается наверх – в головку блока цилиндров, откуда, смазав детали газо-распределительного механизма и шатунно-поршневой группы, стекает обратно.

Защита картера, что это?

Пластина, предназначенная для защиты от физических повреждений поддона картера и других рабочих механизмов. Первое требование к защите — жёсткость. Чем жёстче материал, из которого изготовлена защита, тем эффективнее она спасает от скрытых препятствий. Помимо механического воздействия, защита спасает от влаги, грязи и химических реагентов, используемых для дорожного покрытия. Поэтому для изготовления используют материалы, стойкие к ржавчине и действию реагентов — алюминий и композитные материалы, а защиту из стали покрывают полимерным покрытием, устойчивым к воздействию среды.

Дешевле обойдётся защита из стали с полимерным покрытием, но она тяжёлая. Композитные материалы надёжнее и легче, но стоят дороже. Бесспорное достоинство композитной защиты — она практически не деформируется после удара (до определённых пределов по силе воздействия), не возникает последующего контакта с элементами моторного отсека автомобиля, приводящего к их износу.

Излишне жёсткая защитная конструкция может нарушить систему пассивной защиты кузова. Базовые механизмы закреплены таким образом, чтобы в случае аварии деформироваться по заданному сценарию, а деталь из прочного материала может им в этом помешать. Проблема решается подбором специального крепежа — болты защитной конструкции крепятся таким образом, чтобы при аварии защита срезала их шляпки и отлетала под днище, не мешая деформации других деталей. В случае наезда на препятствие болты остаются в целости, а повреждения остаются только на корпусе защиты.

Установка защиты картера не требует изменений в конструкции автомобиля — используются штатные отверстия в кузовных деталях, проделывать в силовых конструкциях новые запрещено. Установленная защита не создаёт помех для работы — предусмотрены отверстия для обдува двигателя и сохранения оптимального температурного режима его работы.

Замена прокладки поддона двигателя ВАЗ 2108, 2109, 21099

Прокладку поддона на двигателях автомобилей ВАЗ 2108, 2109, 21099 и их модификаций приходится менять в случае ее повреждения (течь масла под прокладку), при ремонте двигателя (замена поршней. колец и пр.). Необходимые инструменты, приспособления и запчасти

Ключ на «10» (торцевой или головка с воротком)

Новая прокладка поддона двигателя

Растворитель (бензин, солярка и т.п.), ветошь

Устанавливаем автомобиль на смотровую яму, эстакаду или подъемник

Снимаем лист защиты моторного отсека

Снимаем брызговики двигателя

Снимаем нижнюю крышку картера сцепления

Сливаем моторное масло из поддона

Особенности замены прокладки поддона двигателя ВАЗ 2108, 2109, 21099

Отворачиваем болты крепления поддона

Используем ключ на «10». Всего болтов 16 штук.

Снимаем поддон двигателя

Сдвигаем его немного вперед, чтобы освободить от зацепления с заборником масляного насоса и снимаем вниз.

Снимаем старую прокладку поддона

Очищаем поддон от загрязнения

Очищаем ветошью, смоченной в растворителе, сам поддон и его привалочную поверхность под прокладку.

Очищаем привалочную поверхность блока под прокладку

Используем ветошь и растворитель. Главное условие для установки новой прокладки поддона, чтобы соприкасающиеся с ней детали были чистыми и сухими.

Устанавливаем новую прокладку

Укладываем новую прокладку на привалочную поверхность поддона.

Устанавливаем поддон на двигатель

Аккуратно, чтобы на сместить прокладку, прижимаем поддон к двигателю. Предварительно вводим его в зацепление с заборником масла, сместив немного вперед. Натравливаем несколько болтов по краям поддона. Вворачиваем остальные болты. Предварительно слегка затягиваем их. Производим окончательную затяжку болтов в несколько проходов от середины к краям поддона, чтобы прокладка легла ровно. Окончательный момент затяжки в пределах 10 Н.м.

Примечания и дополнения

Для установки лучше применять силиконовую прокладку, а не пробковую, так как она надежней и срок эксплуатации ее дольше.

Под головками болтов поддона установлены специальные прижимные фигурные шайбы.
