Как пользоваться динамометрическим ключом

С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя.

Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат

Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки. Не следует пытаться установить значения, выходящие за пределы диапазона ключа. Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его. Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента

Особое внимание следует обращать при работе на низких крутящих моментах. После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями

Не допускается использование кусков трубы для усиления момента, только штатные приспособления. Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.

Сравнительная таблица характеристик

В целях сравнения представленных товаров, рекомендуем изучить таблицу, представленную в статье ниже.

Модель Длина (мм) Материал изготовления корпуса Диапазон моментов затягивания (Hm) Вес (кг) Стоимость (руб)
BERGER BG-13STW (13 предм.) 450 сталь 28-210 2.64 от 4080 до 4321
Эврика ER-30365 365 сталь, хром-ванадиевый сплав 19-110 1.12 от 1498 до 1587
Matrix 14160 485 сталь 42-210 1.5 от 2146 до 2763
JONNESWAY T04060 310 металл 5-25 0.75 от 3000 до 3999
Ombra А90039 360 сталь 10 1.15 от 740 до 3200
Stels 14159 445 хромированная сталь 25-210 1.40 от 2 377 до 2 920
JONNESWAY T27020N 370 металл 4-20 0.8 от 8495 до 9000
ЭВРИКА 1/2″ 28-210Нм 470мм 480 сталь 28-210 1.65 от 1500 до 2300

Как подобрать нужный размер ключа

При выборе крепежных метизов, основное внимание обращается на диаметр резьбовой части, а также шаг резьбы, от которых зависит прочность крепежа, подбор гаек, шайб и других элементов. Но шестигранная головка по линейному размеру отличается от шпильки, поэтому ключ должен иметь больший размер

Как же правильно выбрать ключ для работы с конкретным видом крепежа? Условно все ключи можно разделить на  три группы:

  • Малые. Применяются для работы с небольшими крепежами с размером головки от 10 до 12 мм, часто применяются в быту, например, для сборки мебели.
  • Средние. К ним принадлежат ключи, предназначенные для монтажа и демонтажа элементов размером от 12 до 22 мм. Это наиболее часто применяемый вид инструмента.
  • Большие. Предназначены для работы с болтовыми соединениями размером более 22 мм, часто бывают односторонними, что позволяет эффективно регулировать крутящий момент, удлиняя рычаг.

Правильно подобрать ключ под крепеж  можно несколькими способами. Самый простой – опытным путем выбрать инструмент, подходящий по размеру, нужно чтобы он надежно сел на головку болта или гайку и не проскальзывал при вращении, передавая крутящий момент. Если это сделать сложно, можно при помощи штангенциркуля измерить расстояние между противоположными гранями головки. Это расстояние, выраженное в миллиметрах, и будет номером нужного инструмента. Чтобы унифицировать размеры, каждый болт имеет головку стандартного размера. Реже встречаются крепежи с головками  увеличенного и уменьшенного размера. Правильно подобрать номер ключа для болтов с метрической резьбой можно, воспользовавшись таблицей:

 Диаметр резьбы, М

                                                Размер под ключ

 основной S, мм

 уменьшенный S, мм

 увеличенный S, мм

    М1

    3.2

    —

    —

    М1.2

    3.2

    —

    —

    М1.4

    3.2

    —

    —

    М1.6

    3.2

    —

    —

    М2

    4

    —

    —

    М2.5

    5

    —

    —

    М3

    5.5

    —

    —

    М4

    7

    —

    —

    М5

    8

    —

    —

    М6

    10

    —

    —

    М7

    11

    —

    —

    М8

    13

    12

    —

    М10

    17 (16)

    14

    —

    М12

    19 (18)

    17

    21 (22)

    М14

    22 (21)

    19

    24

    М16

    24

    22

    27

    М18

    27

    24

    30

    М20

    30

    27

    32 (34)

    М22

    32 (34)

    30

    36

    М24

    36

    32

    41

    М27

    41

    36

    46

    М30

    46

    41

    50

    М33

    50

    —

    55

    М36

    55

    50

    60

    М39

    60

    55

    65

    М42

    65

    60

    70

    М48

    75

    —

    75

    М52

    80

    —

    80

    М56

    85

    —

    —

    М60

    90

    —

    —

    М64

    95

    —

    —

    М68

    100

    —

    —

    М72

    105

    —

    —

    М76

    110

    —

    —

    М80

    115

    —

    —

    М85

    120

    —

    —

    М90

    130

    —

    —

    М95

    135

    —

    —

    М100

    145

    —

    —

    М105

    150

    —

    —

    М110

    155

    —

    —

 Стандарт ISO предлагает другой размер для шестигранных головок, в данной таблице они указываются в скобках

Важно знать, что при правильном подборе ключа, зазор между головкой и его рабочей частью не должен превышать 0,3 мм. Тогда крутящий момент будет передаваться наиболее эффективно, при этом риск поломки головки будет сводиться к минимуму.

Виды изделий

В магазинах есть много разных бит, отличающихся по форме, размерам и другим параметрам. Классификация бит для шуруповерта выглядит следующим образом:

  • основные насадки;
  • специальные;
  • комбинированные.

Основные биты

Основные биты — самая распространенная группа. Внутри ее особой популярностью пользуются крестообразные модели. А также можно встретить:

  1. Шестигранные. Подходят для болтов с шестигранниками. Самый распространенный размер — 4 мм. Часто используются для монтажа мебели.
  2. В виде гаечного ключа. Для таких бит инструменты (дрели, шуруповерты) нужны мощные. Закручиваются гайки, болты. Размеры насадок — от 6 до 13 мм. Обязательно учитывается, что эти цифры и диаметр крепежа — не одно и то же. Например, если нужно закрутить саморез со шляпкой 4,8 мм, потребуется бита 8 мм.

Правила выбора

Не всегда просто определить, какие биты для шуруповерта лучше в конкретном случае. Чтобы не ошибиться с выбором, желательно взять с собой образец

Важно придерживаться нескольких правил во время покупки:

Насадка должна прочно сидеть в патроне. От этого зависит качество работы и срок службы как ее самой, так и всего шуруповерта.
Нужно смотреть материал. Лучше, если это будет сплав хрома или молибдена. Стальные желательно не брать. Они быстрее выходят из строя, качество, скорость работы — ниже.
Следует узнать, есть ли дополнительное покрытие. Часто встречается маркировка бит для шуруповерта «Cr-v». Это сплав ванадия и хрома. Надежны и популярны насадки с покрытием из никеля и вольфрама. Они не боятся коррозии и прослужат долго. Однако самое крепкое покрытие — титановое. Маркировка в этом случае — «Tin»

Нитрат титана применяют серьезные фирмы типа Bosch.
Обращают внимание на производителя. Обычно отличаются качеством японские и немецкие марки, например, Makita или Bosch.
При выборе дешевых бит выше вероятность, что они хуже в работе и быстрее выйдут из строя

Если планируется разовое использование, требования иногда можно снизить.
Для покупки качественных изделий желательно пойти в проверенный магазин. Лучше, если он будет специализированным.
Лучше брать сразу набор бит для шуруповерта. В хороших комплектах есть изделия практически на все случаи. Можно взять магнитные насадки. С ними проще работать.

Понятие и основные характеристики

Гаечный ключ — инструмент, предназначенный для соединения и разъединения резьбового крепежного соединения посредством вращения деталей, имеющих резьбу — гаек, болтов, труб и т. д..

Для закручивания (раскручивания) детали применяется внешнее усилие, создаваемое мускульной силой человека и прикладываемое к объекту. Вращающий момент равняется произведению радиус-вектора, проведенного от оси вращения к точке приложения усилия, на вектор силы. Увеличение вращающего момента достигается путем удлинения длины рукоятки инструмента и повышением максимальной прикладываемой силы, которая напрямую зависит от физических возможностей человека.

Для наилучшей передачи вращающего момента необходимо, чтобы рабочий профиль ключа плотно прилегал к поверхности детали, но не повреждал ее во время приложения усилия и не повреждался сам. Твердость рабочего профиля достигается путем изготовления ключей из особого материала (инструментальной стали с добавлением ванадия и хрома). Твердость рабочего профиля инструмента стандартизирована в национальных и международных системах стандартизации.

Одним из основных параметров гаечного ключа является размер зева — расстояния между губками ключа либо ширины отверстия. Размер является стандартизированным, в метрической системе счета он измеряется в миллиметрах. Бытовая фраза «ключ на 10» означает, что расстояние между губками составляет 10 мм. В странах с английской системой мер размер измеряется в дюймах. Размеры и допустимые отклонения между губками также стандартизованы в международных и национальных системах стандартизации.

Применяемые стандарты

Кроме формы, желательно разобраться в стандартах изделий. Они относятся к битам основного вида. Выделяются следующие разновидности:

  1. Стандарт PH. Это сокращение от «Philips». Шлиц — крестовой. Угол вершины — 55º. Четыре шлица расширяются. Бывают разные размеры: PH0, PH1 — маленькие, PH4 — обладают самым большим диаметром. Промежуточный вариант, PH2, распространен лучше остальных. Он — почти универсальный. Нагрузка при использовании PH распределяется равномерно, вероятность порчи инструментов — минимальная.
  2. Стандарт PZ. Сокращение от «Pozidrive». Очень похож на предыдущий, но немного совершеннее. Шлиц здесь крестовой. Кроме основных ребер, есть дополнительные, чуть меньшего размера. В этом — отличие. За счет изменений сцепление с крепежом лучше, чем у PH. PZ часто применяется, чтобы вытащить застрявшие ржавые шурупы или во время масштабного строительства. Размеры — от 0 до 4, причем больше распространены 2 и 3.
  3. Стандарт SL. Сокращение от «Slot». Шлиц — прямой, отверточный. Ширина может отличаться: от 0 до 7. Она указана в маркировке сразу после стандарта. Используются такие насадки при работе с мягким материалом, когда нагрузка — небольшая.
  4. Torx hole. Выглядит, как шестигранная звезда. Применяются, если для затяжки крепежа нужна большая сила, например, при ремонте автомобилей.

Цена 59 рублей



Согласно ГОСТ 2838–80 на ключах должны быть следующие маркировки:— товарный знак;— размер зева;— слово «хромованадий» или марка стали.

Судя по маркировке, легирующие хромованадиевые добавки отсутствуют у 4 ключей из 12 образцов — у марок Stayer Master, Stayer Techno, «Механик» и «Сибртех».Для проведения испытания мы воспользуемся двумя нормативными документами: ГОСТ 2838-80 «Ключи гаечные. Общие технические условия» и ГОСТ 16983-80 «Ключи гаечные комбинированные».Первым делом были проведены замеры ключей.

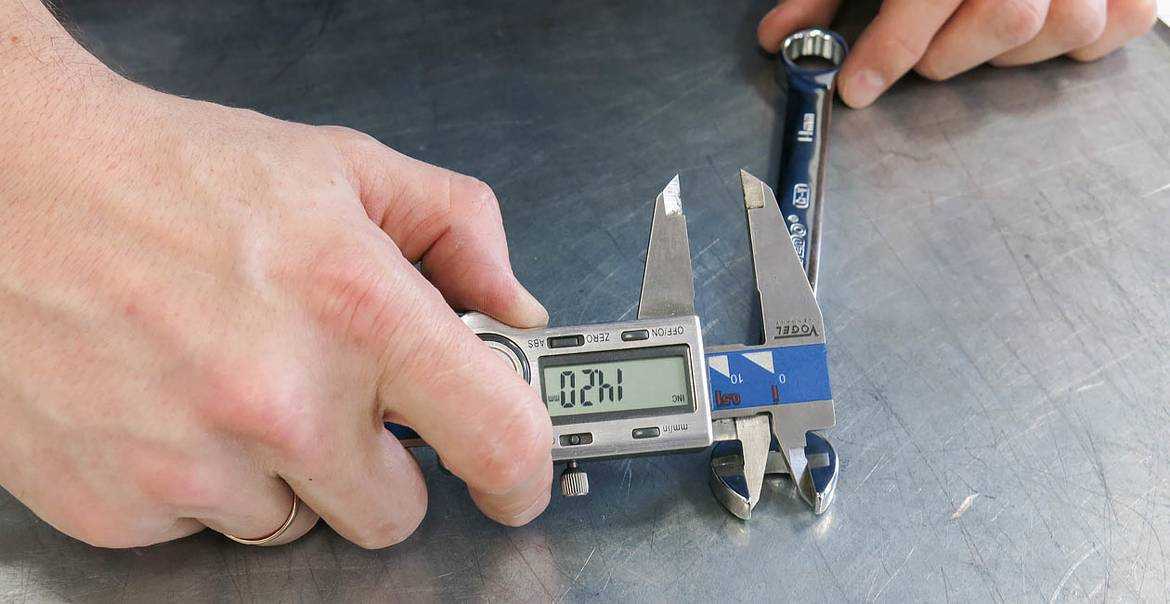

Согласно ГОСТ 16983–80 ключи должны иметь регламентированные размеры — большинство размеров по допуску js17:В1 — ширина ключа по открытому зеву: 30±1,25 мм;S1 — ширина зева: 14,05–14,35 мм;L1 — глубина зева;L — длина ключа;В2 — наружный диаметр кольцевого зева: 21±1,05 мм;А1 — толщина металла открытого зева: 5,5±0,6 мм;А2 — толщина металла кольцевого зева: 8±0,75 мм;t — толщина рукоятки: 4 мм;В3 — ширина рукоятки ключа: 12,5 мм.Результаты измерений представлены в таблице 1, не соответствующие в меньшую сторону размеры выделены красным цветом.

Биты в виде звездочки (Torx)

Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.

Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.

Классическая бита «Звездочка» (Torx)

В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.

Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента. Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается. Выпускаются насадки «Звездочка» разных типоразмеров. Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

Бита «Звездочка» Torx Plus

Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.

Бита «Звездочка» с TIN покрытием

Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.

Бита «Звездочка» с отверстием внутри

Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.

Удлиненная бита «Звездочка»

Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длинна может быть от 50 мм до 100 мм.

Как правильно выбрать инструмент: основные лайфхаки

Основными критериями при выборе инструмента являются его назначение и размерность. Нет смысла использовать газовый ключ при откручивании гаек или применять шестигранник для работы с деталью со звездообразным шлицем. При выборе инструмента следует точно знать, как и для чего он будет применяться.

Не менее важна и размерность — неподходящий размер между губками может сорвать резьбу либо повредить грани детали. Выходом могло бы быть использование более универсальных разводных ключей. Однако практика показывает, что чем проще инструмент — тем более он надежен и эффективен. Лучше иметь несколько наборов простых рожковых или кольцевых ключей, чем пару разводных.

Классическим материалом при изготовлении гаечных ключей является инструментальная сталь, содержащая добавки хрома и ванадия (обозначается индексом CrV)

Они повышают твердость рабочей поверхности инструмента и, что особенно важно, его рабочего профиля. Для предотвращения коррозии может быть использовано специальное покрытие поверхности

Лучшим вариантом является оцинковка — она обеспечивает отличную защиту металлического покрытия от коррозии. Хромированный инструмент слишком хрупок, на нем часто появляются сколы в результате падений или ударов. Оксидирование не обеспечивает достаточной защиты от коррозии, к тому же черный цвет, характерный для данного покрытия, является непрактичным — такой инструмент тяжело искать в темноте.

Какими гаечными ключами пользуетесь Вы?

МонолитнымиСоставными

При выборе инструмента нужно учитывать материал изготовления его рукоятки. От удобства того, как она лежит в руке, во многом зависит эффективность работы. У монолитных ключей она обычно изготовлена из того же материала, что и рабочая часть. У разводных или трубных рукоятка может иметь резиновую противоскользящую накладку. Особо безопасные инструменты имеют диэлектрическое покрытие рукоятки, что делает их безопасными при работе с деталями, которые могут находиться под напряжением.

Проверка на прочность

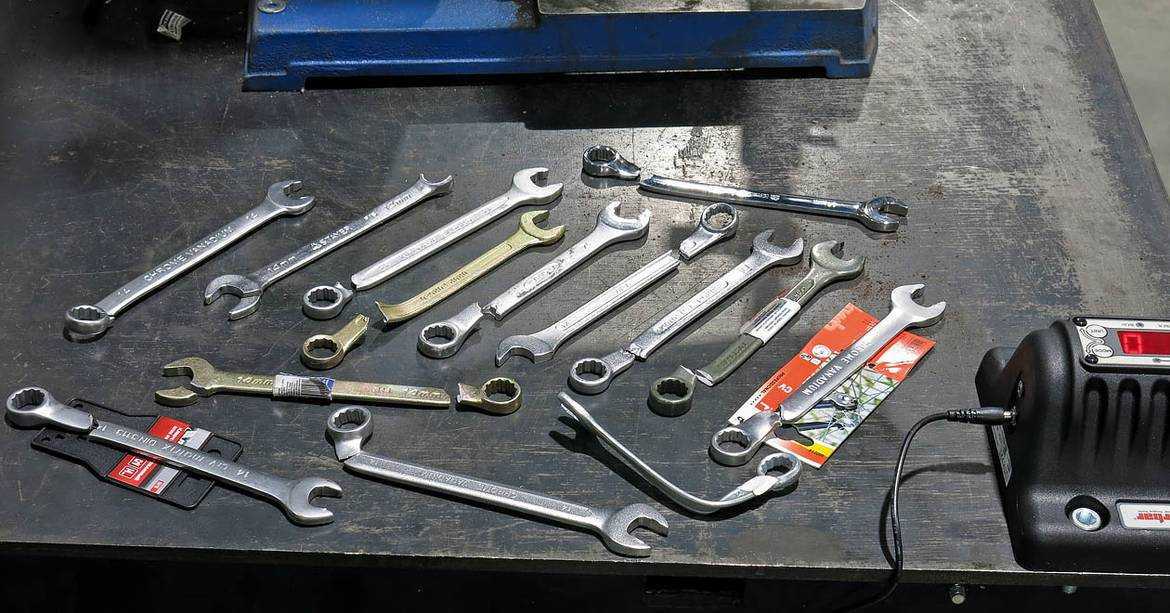

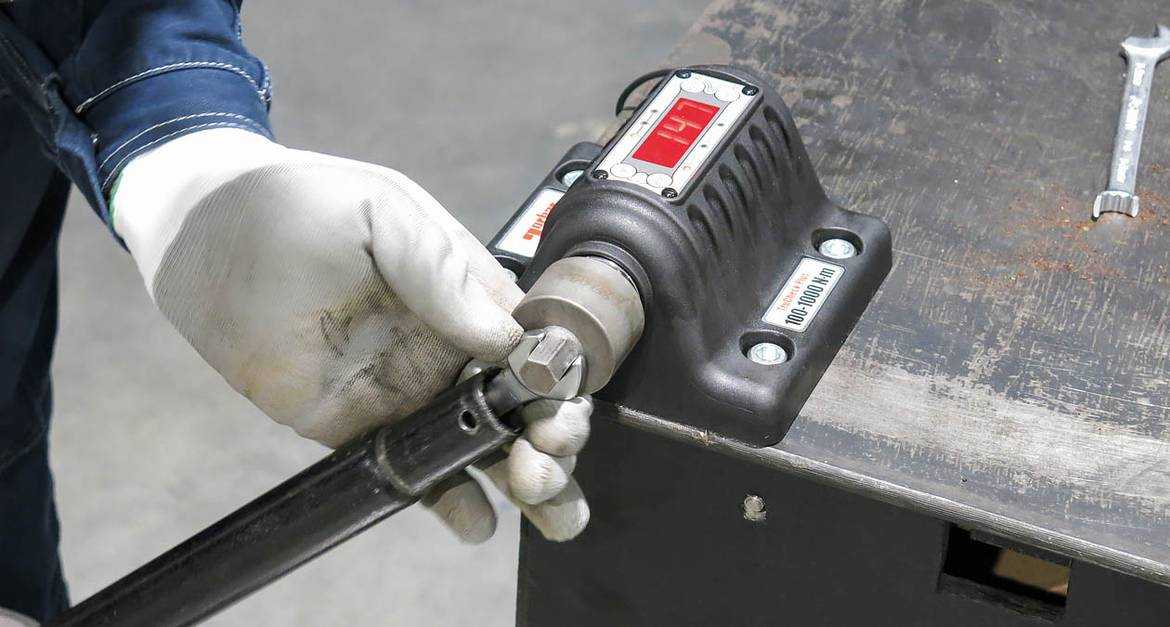

Самым интересным моментом в тесте было испытание ключей до разрушения прилагаемым крутящим моментом. Испытания на максимальный для ключей крутящий момент проводились в лаборатории ООО «НПО „Талис“» на торсиометре TruCheck Plus 1000, входящем в реестр средств измерений и прошедшем поверку. Зев ключей обхватывал специальную оправку, представляющую собой шестигранник 14,0 мм с твердостью 57-60 HRC. Согласно ГОСТ 2838-80 ключи должны выдерживать испытательный крутящий момент для типоразмера 14 не менее 63 Н/м для открытого зева и не менее 80 Н/м для кольцевого зева.

Как видно по результатам испытаний, ключи Stayer Techno и «Механик» не соответствуют требуемой прочности: открытый зев просто раскрылся при малом сопротивлении. Ключ «Механик» очень мягкий: он изогнулся при приложении нагрузки. Ключ Stayer Master опасен при работе: зевы ключа разлетаются при приложении нагрузки. Кусок кольцевого зева улетел на 10 метров при проведении испытаний. У ключей VIRA и «СибрТех» тоже разломились открытые зевы, а у Topex — кольцевой зев.ГОСТ 2838-80 делит ключи на четыре группы по прочности. По полученным данным после испытаний можно отнести к высшему классу прочности «А» ключи следующих марок: KWB, Matrix, Topex, WEDO, «Арсенал», «Зубр» Т‑80 и «Кобальт».

Каков итог?

Комментарий дает Павел Николаевич Щеголев, инженер по испытаниям лаборатории ООО «НПО „Завод Волна“»: «К сожалению, не все предоставленные производителями ключи соответствуют заявленной конструкционной стали легированием такими необходимыми элементами, как хром (Cr) и ванадий (V), которые отлично сочетаются в углеродистых сталях, образуя специальные твердые карбиды. Хром способствует получению равномерной высокой твердости, а также повышает прочность и износостойкость. Ванадий же не дает изделию разрушаться под действием циклических нагрузок и обеспечивает равномерную мелкозернистую структуру. Все ключи имеют схожую твердость (за исключением ключа «Механик»), но отсутствие вышеупомянутых элементов способствует более быстрому выходу изделия из строя. В некоторых образцах — повышенное содержание таких вредных примесей, как сера (S) и фосфор (P), что делает изделия менее прочными, а их применение даже опасным».

KWB — завышена цена, есть ключи с такими же характеристиками, но почти в два раза дешевле. ГОСТ полностью соответствует, относится к классу прочности «A».

Matrix — хороший вариант по соотношению «цена — качество». Ключ с невысокой ценой, содержащий легирующие элементы. Соответствует ГОСТ, класс прочности «А».

Stayer Master — перекаленный и лишенный хрома и ванадия ключ оказался негодным к использованию.

Stayer Techno — самый дешевый ключ, также лишенный легирующих элементов, к тому же не соответствующий заданным размерам. Испытания на прочность не прошел, соскочив с оправы. Легирующих добавок к стали по результатам химического анализа также не обнаружено. К покупке не рекомендован.

Topex — усилие, передаваемое открытым зевом, составляет 168 Н/м, кольцевым — 290 Н/м. Это третий результат для рожков и второй для кольцевых зевов по прочности. ГОСТу соответствует, класс прочности «A». При испытаниях произошел разрыв кольца накидной стороны ключа.

VIRA — ключ среднего ценового сегмента, не дотянувший по показателям прочности до класса «А» из-за повышенного содержания серы и фосфора. Ключ получился хрупким. К тому же имеет низкое содержание углерода — 0,18%. Очевидна экономия на стали, хотя легирующие элементы присутствуют. К покупке не рекомендован.

WEDO — несмотря на надписи Cr-V, хрома и ванадия в составе металла не обнаружено. Наружное покрытие в расчет не идет. В целом ГОСТу соответствует. По прочности можно отнести к классу «А», но заявленной цене не соответствует.

«Арсенал» — чемпион по прочности среди взятых нами образцов. Суммарная цифра усилия с двух зевов составила более 500 Н/м, хотя ключ и выполнен из обычной среднеуглеродистой стали без добавления хрома и ванадия, надпись CROME VANADIUM на рукоятке уверяет в обратном. Такая прочность для обычной стали обусловлена достаточно высоким содержанием углерода (0,43%) и низкими показателями содержания серы и фосфора, а также грамотно выполненной закалкой.

«Механик» — один из самых дешевых ключей. Передаваемое усилие — самое слабое из всех: сумма двух усилий с зевов составила только 112 Н/м. Ключ мог бы выступить более достойно (0,38% углерода, несмотря на высокое содержание серы и фосфора), но его после изготовления не подвергли закаливанию, о чем свидетельствует твердость 25 HRC. К покупке не рекомендован.

«Зубр» Т‑80 — твердый середнячок. Соответствует ГОСТу, попадает в класс прочности «А», восьмое место по суммарному усилию двух зевов.

«Кобальт» — самый дорогой из закупленных нами ключей. По суммарному усилию двух зевов только на четвертом месте. ГОСТу соответствует, класс прочности «А». Однако более дешевые ключи имеют лучшие показатели, так что цена кажется завышенной.

«СибрТех» — неплохой ключ за такую стоимость. При проведении химического анализа состава металла были обнаружены легирующие элементы. До класса прочности «А» не дотянул, по размерам соответствует ГОСТу. Однако из-за перекалки у ключа повышенная хрупкость, и по этой причине он может быть опасным в работе.

Выводы:

1. Откровенно плохими ожидаемо оказались ключи дешевле 50 рублей (Stayer Techno и «Механик»). Они попросту не соответствуют требованиям ГОСТа по прочности.

2. Не всегда стоимость ключа оправданна. Как показал тест, цена на одинаковые по характеристикам и по составу металла ключи может отличаться более чем в два раза.

3. Некоторые производители экономят на стали, из которой делаются ключи, и пытаются компенсировать это за счет увеличения поверхностной твердости, что приводит к хрупкости ключа.

4. Ключи могут изготавливаться из обычной среднеуглеродистой стали без добавки легирующих элементов, но при этом повышаются требования к снижению фосфора и серы, а также к правильности организации и процесса закалки.

5. Производители ключей марок WEDO и «Арсенал» вводят покупателя в заблуждение, обещая в составе легирующие элементы, которые в реальности отсутствуют, что, как минимум, подпадает под статью 12 закона «О защите прав потребителей» и квалификацию «Предоставление недостоверной информации о товаре». Роспотребнадзор может заинтересоваться.
