Ходовая часть автомобиля. виды, устройство, особенности

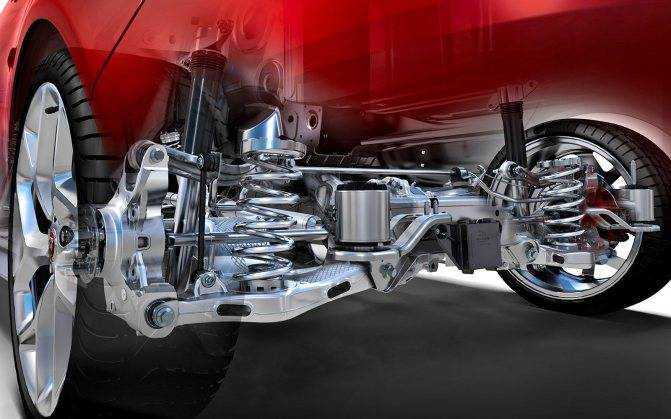

Ходовая часть автомобиля

Ходовая часть автомобиля

В ходовую часть автомобиля входят рама, передняя ось (передний мост), задняя ось (задний мост), передняя подвеска, задняя подвеска, ступицы колес, колеса и шины. Основным несущим элементом автомобиля является рама или кузов.

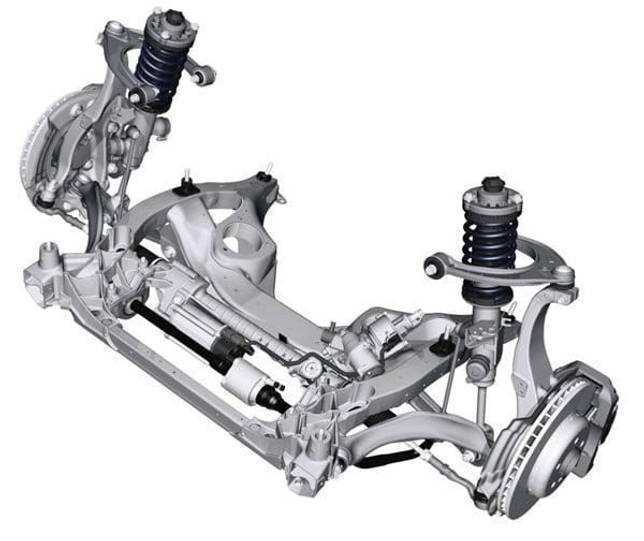

Ходовая часть автомобиля

Кузова грузовых автомобилей обычно состоят из кабины водителя и кузова для груза. В зависимости от компоновки автомобиля существуют капотные и бескапотные кабины. На раме кабину закрепляют так, чтобы перекосы рамы не вызвали ее разрушения. На современных грузовых автомобилях крепление кабины водителя выполняется с рессорами и амортизаторами. Кузов грузового автомобиля имеет основание, соединенное с полом. Оно образует платформу, откидные борта и жестко закрепленный передний борт.

Фургоны имеют основание, каркас и облицовку, для которой используют фанеру, пластик, дюралюминий и другие материалы.

Для изготовления кузовов легковых автомобилей применяют рамные и безрамные конструкции. Рамные конструкции обеспечивают лучшую изоляцию кузова от вибрационных нагрузок, безрамные конструкции – наименьшую массу автомобиля. Тип кузова легковых автомобилей определяется объемом функциональн

Принцип работы подвески

Автомобильная подвеска работает, преобразовывая силу удара от наезда колеса на неровное покрытие, в движение упругих частей (пружин). Жесткость таких перемещений контролируется и смягчается гасящими устройствами (амортизаторами). Благодаря этому сила ударов, передающихся на кузов, снижается, что обеспечивает плавность движения.

Жесткость подвески у разных автомобилей сильно различается: чем она жестче – тем легче и более предсказуемо управление, но уменьшается комфорт езды. Мягкая создает удобство эксплуатации, но за счет заметно сниженной управляемости (чего не рекомендуется допускать). По этой причине производители транспортных средств всегда стараются найти компромисс между комфортом и безопасностью.

Сайлентблоки

Все подвижные элементы подвески крепятся к кузову через . Они гасят вибрации от одной детали к другой. Представляют собой две втулки из металла, между ними находится резиновый элемент. За счет его пластичности гасятся колебания при работе движущихся частей ходовой и обеспечивается их подвижность.

Например, если бы в месте крепления рычага к раме не было сайлентблока, то рычаг тёрся бы о раму. Такое соединение повышало износ металла и издавало жуткий скрип при движении автомобиля. Кроме того, любые удары по колесу от дороги передавались на кузов, вы слышали бы стуки. Это быстро разбивало бы крепёжный узел.

Поэтому, при  автомобиля, обращайте внимание на состояние сайлентблоков. Они не должны иметь трещин и повреждений. Бывают случаи, когда внутренняя втулка отслаивается от резины, начинает болтаться и стучать

Независимая подвеска. Устройство, особенности

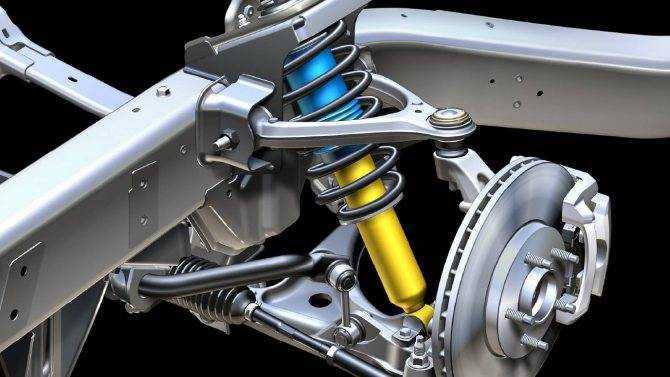

Независимая подвеска

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

Подвеска МакФерсон

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

• сайлентблоки;
• шаровые опоры;
• втулки.

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Это интересно: Нужно ли регистрировать дневные ходовые огни

Устройство стабилизатора поперечной устойчивости

Стабилизатор поперечной устойчивости состоит из основных элементов:

• Стальная труба (стержень) П-образной формы – средняя часть.
• Две стойки (тяги)
• Крепления (хомутики, резиновые втулки)

Рассмотрим данные элементы подробнее.

Стержень стабилизатора поперечной устойчивости

Стержень стабилизатора представляет собой упругую поперечную распорку. Стержень изготавливается из пружинной стали. Стержень – главный элемент стабилизатора поперечной устойчивости. В большинстве случаев стальной прут имеет сложную форму.

Стойки стабилизатора

Стойки стабилизатора поперечной устойчивости или в просто народе «тяги» – это элементы, соединяющие концы стального стержня с рычагом или стойкой подвески. Стойка выглядит, как шток размером 5-20 см, с шарнирными соединениями по бокам для подвижности соединения. Шарниры защищаются от грязи и пыли пыльниками.

Крепление стабилизатора поперечной устойчивости

Крепление стабилизатора поперечной устойчивости осуществляется с помощью резиновых втулок и хомутов. Стержень стабилизатора крепится к кузову автомобиля в двух местах с помощью хомутов.

Проверка пневмоподвески

Это неотъемлемый комплекс диагностических процедур, если речь идёт об обслуживании современных полноразмерных внедорожников или бизнес-седанов. Задача мастеров – проверить целостность пневморукавов, которые испытывают серьёзную нагрузку в повседневной эксплуатации. Рукава производятся из жёсткого, но эластичного материала; периодически их пробивает. Если нельзя активировать диагностическое положение для подвески, то это намёк на неисправность. Также на проблему может указывать шипящий звук и самопроизвольное изменение клиренса вне зависимости от заданного режима.

Пять признаков того, что пришло время проверить подвеску

Увеличилась жесткость во время езды

Если во время вождения вы начинаете чувствовать, что при каждом небольшом ударе по дороге ощущаются жесткие толчки в кузов, это означает, что с амортизаторами появились проблемы .

Машину «стягивает» на повороте

С подвеской не все в порядке, если вы чувствуете, что автомобиль «стягивает» на поворотах. Это означает, что амортизаторы больше не могут поддерживать стабильность кузова автомобиля во время центробежных нагрузок, образующихся при прохождении виража. Это увеличивает риск потери контроля и опрокидывания.

Авто «ныряет с носом»

Когда амортизаторы изнашиваются, при нажатии на тормоза машина останавливается, чрезмерно наклоняясь вперед. Это довольно опасно, так как из-за раскачивания усложняется процесс управления автомобилем, что может привести к ДТП.

Неравномерный износ шин

Если вы заметили, что одна из шин изношена больше, чем другие, это обычно является признаком неправильной работы подвески автомобиля. Также это происходит при нарушении развала-схождения или балансировки колесных дисков.

Под машиной появились масляные пятна

Если вы обнаружили жирные пятна на асфальте под вашим автомобилем, это может указывать на неисправность подвески и проблемы с амортизаторами. Однако этот фактор не является обязательным. О других причинах утечки масла можно прочитать здесь.

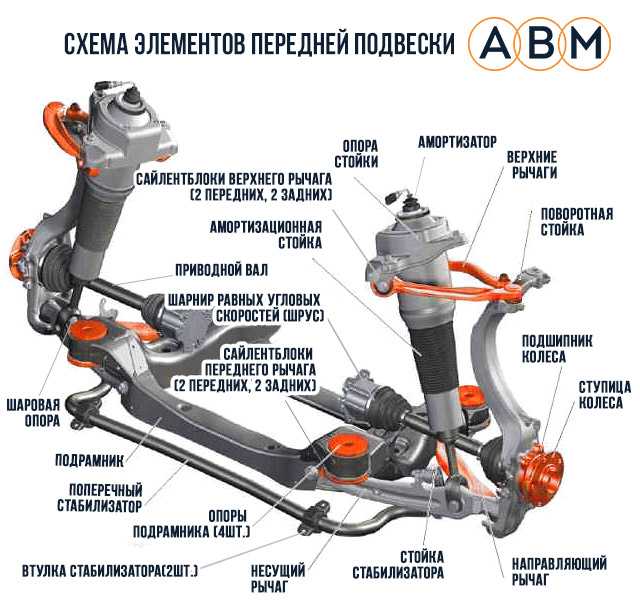

Компоновки независимых подвесок

Из чего состоит передняя подвеска? Основа любой современной конструкции – это рычаг, на котором качается ступица или поворотный кулак. Чтобы под весом машины ступица не подломилась, нужен и верхний ограничивающий элемент. В однорычажных подвесках им служит стойка, которую вес машины буквально пытается согнуть. В многорычажных нагрузку принимает на себя верхний рычаг, качающийся параллельно нижнему.

Многорычажная система значительно прочнее однорычажной, а ее конструкция позволяет гораздо лучше контролировать траекторию движения колеса. Поэтому, несмотря на очевидные минусы (более сложный ремонт, большую стоимость), она стала неотъемлемой частью и тяжелых внедорожников, и спортивных автомобилей.

Подвески с разными типами упругих элементов

В роли рессоры в общем смысле этого слова могут выступать непосредственно типичные рессорные конструкции из разного материала и с различным количеством листов в наборе, в том числе и переменной жёсткости (с подрессорниками), а также пружины или аналогичные с ними по компоновке пневмобаллоны.

Рессорная подвеска

Рессоры могут располагаться продольно или поперечно, образовывать разные дуги, от четверти эллипса до полного. Классической давно стала подвеска на двух полуэллиптических рессорах, расположенных вдоль кузова. Прочие конструкции применялись ещё в первой половине прошлого века.

Свойства листовой рессоры таковы, что она имеет нормированную жёсткость в вертикальной плоскости, а во всех прочих её деформацией можно пренебречь, поэтому такая конструкция не содержит отдельного направляющего аппарата. Весь мост крепится к раме или к кузову исключительно через рессоры.

В состав такой подвески входят:

• рессоры, содержащие один и более плоских металлических листов, иногда используются композитные материалы;
• хомуты, скрепляющие между собой рессорные листы у наборных конструкций;
• противоскрипные шайбы, снижающие трение и улучшающие акустический комфорт, располагаются между листами;
• подрессорники, представляющие собой дополнительные рессоры меньшего размера, вступающие в действие при выборе части хода подвески и изменяющие её жёсткость;
• стремянки, крепящие рессору к балке моста;
• передние и нижние кронштейны крепления с втулками или сайлентблоками, позволяющие компенсировать изменение длины рессоры при сжатии, иногда их называют серьгами;
• подушки-отбойники, предохраняющие листы от необратимой деформации при максимальном изгибе в конце рабочего хода.

Все зависимые подвески снабжены отдельно установленными амортизаторами, вид и расположение которых от типа упругого элемента не зависит.

Рессоры способны при небольшой деформации передавать от балки моста на кузов тянущее и тормозное усилия, предотвращать закручивание моста относительно собственной оси и противостоять боковым силам в поворотах. Но за счёт противоречивости требований по жёсткости в разных направлениях делают они всё это одинаково плохо. Но не везде это имеет принципиальное значение.

На тяжёлых многоосных автомобилях могут применяться подвески балансирного типа, когда одна пара рессор обслуживает две рядом расположенные оси, опираясь на них концами, а в центре укрепляется на раме. Это типичная для грузовиков подвеска со своими достоинствами и недостатками.

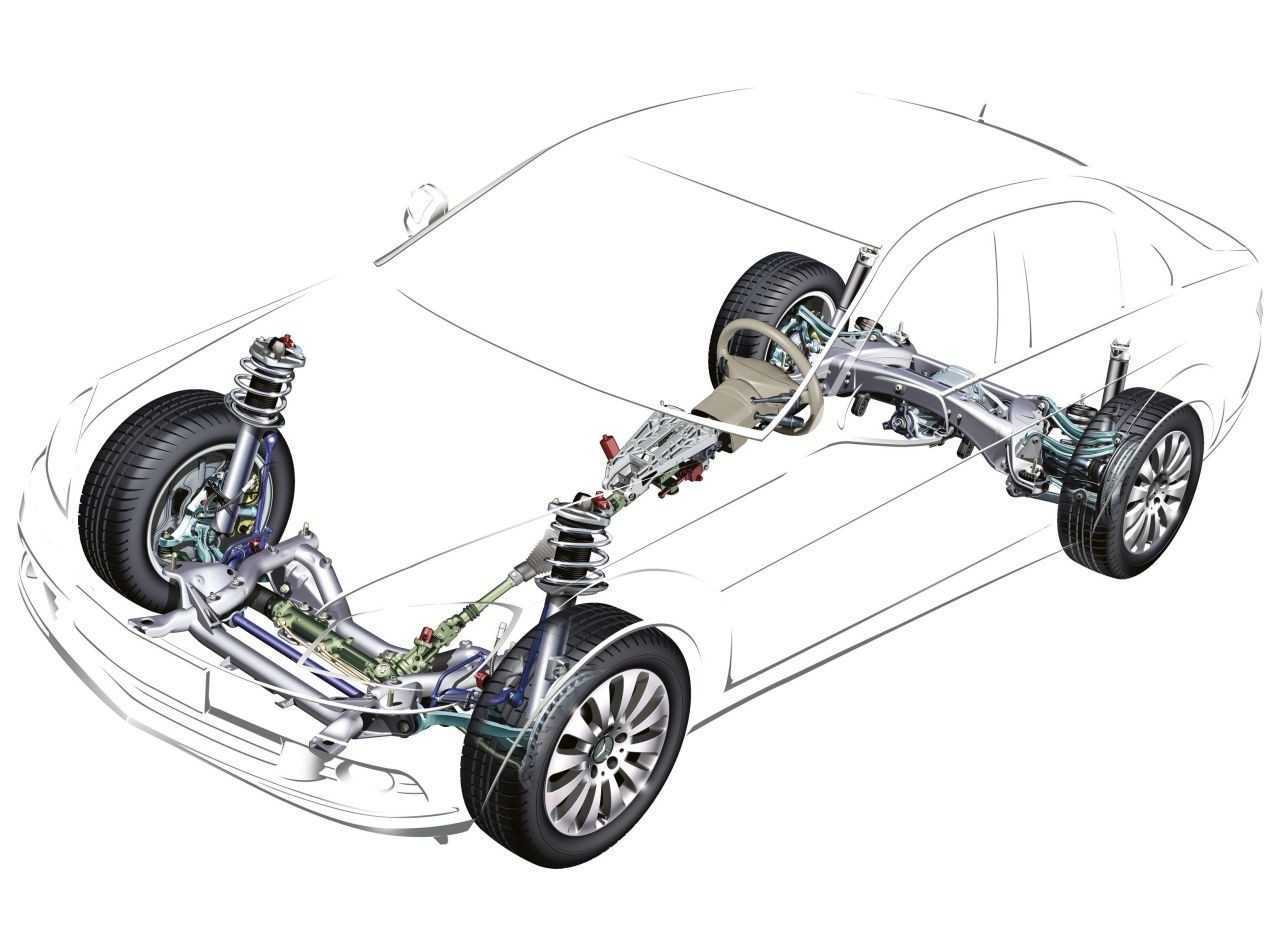

Устройство узла

Теперь перейдем к тому, что входит в ходовую часть автомобиля. Этот агрегат образован несколькими механизмами и элементами. При этом каждой составляющей отводится своя роль. Но все вместе преследуют единую цель — свести к минимуму (насколько это возможно) колебания, тряску, включая остальные негативные воздействия при движении транспортного средства. А ведь не всегда дорога идеально ровная.

Самому водителю нет необходимости в точности знать устройство и принцип работы всей «подвески», а также постигать азы ремонтного дела. Однако в случае чего эти знания позволят самостоятельно устранить некоторые поломки. Присутствуют некоторые моменты, где водитель способен справиться своими силами. А вот сложные проблемы лучше поручить мастерам, поскольку здесь требуются соответствующие навыки, которые найдутся далеко не у каждого автолюбителя.

Теперь пора узнать, как устроена ходовая часть автомобиля и какие детали присутствуют в этом агрегате.

Остов

Это основа всего узла, к которому крепятся все остальные детали. При этом это может быть несущий кузов или же рама. И чем прочнее материал, из которого изготавливается основа, тем лучше транспорт переносит условия бездорожья. Все остальное обычно закрывается профильным листом, который стоек к развитию коррозионного процесса.

Подвеска

Устройство включает как переднюю, так и заднюю подвеску со своими элементами. Она призвана для смягчения неровностей, а также гашения колебаний. Без них уж точно не обойтись при наездах на неровности дорожного полотна. Это достигается благодаря жесткому соединению кузова (или рамы) с другими деталями, включая колеса.

Как раз этот агрегат отвечает за необходимый уровень комфорта при движении машины. Благодаря ему водитель и пассажиры не ощущают сильных толчков от неровностей дороги, как скажем, если сравнивать с поездкой в телеге, запряженной лошадиной силой. Существует два типа подвески:

• зависимая;
• независимая.

Зависимый тип обычно характерен для задней подвески, тогда как независимая конструкция — это уже прерогатива передней. Что касается срока службы, то у подвески он немалый. Но опять-таки продолжительность работы подвески в каждом конкретном случае во многом зависит от характера эксплуатации. То есть манеры езды, периодичности проверки и технического обслуживания ходовой части автомобиля, включая остальные факторы.

Мост

У этого узла, а обычно их несколько, не одна роль:

• Во-первых, отвечает за соединение двух колес.
• Во-вторых, выполняет опорную функцию основанию машины.
• В-третьих, удерживает вес машины.

Как можно заметить, мосты выполняют важные задачи и подвергаются значительной нагрузке. Поэтому для их изготовления используется только прочный материал. Также эти они должны проходить соответствующую обработку, чтобы противостоять воздействию агрессивных внешних условий. В особенности речь идет о коррозии. Это основополагающий фактор появления основных неисправностей ходовой части.

Крепиться мосты могут непосредственно к рамной конструкции, что актуально в отношении грузового транспорта. Другой вариант — к кузову, что подходит большинству легковушек.

Колеса

Они воспринимают все неровности дорожного полотна и первыми страдают от любой попавшейся кочки, ямы или возвышенности

Чем бережнее водитель будет относиться к своему железному коню с должным вниманием, избегая грубого обращения с ним, тем дольше будут служить детали подвески, включая колеса

Дополнительные элементы

Помимо всего перечисленного выше «подвеска» включает другие необходимые составляющие, без которых она бы также не функционировала бы. Речь идет о следующих деталях, узлах и механизмах:

• амортизаторы;
• рычаги;
• шаровые опоры;
• тормозные узлы;
• пружины;
• сайлентблоки;
• пыльники.

Все эти элементы также выполняют сугубо свои обязанности. Большинство возможных неисправностей ходовой части автомобиля обусловлено как раз ими. При этом некоторые из этих деталей заслуженно удостаиваются звания расходного материала, поскольку спустя определенное время подлежат обязательной замене, дабы агрегат работал исправно и как можно дольше.

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Устройство и основное предназначение

Подвеска автомобиля — устройство, схема которого состоит из деталей, соединяющих колеса с кузовом. Передвигаясь по дороге, водитель чувствует неровности. Задача подвески — заглушить колебания. С ее помощью колеса могут спокойно вращаться, независимо от кузова. Кроме того, она считается обязательным атрибутом «ходовой» любой машины.

Подвеска обладает сложным строением с технической точки зрения. Она включает в себя:

 Амортизаторы — приборы, которые нужны для нивелирования «тряски» кузова.

 Направляющие детали — изготовлены в форме рычагов. Они обеспечивают сочетание корпуса и подвески, а также помогают колесам перемещаться относительно кузова.

 Упругие детали — совокупность элементов, включающие в себя торсионы, пружины и неметаллические детали. Благодаря своей упругости, они принимают удары от дорожных кочек на себя и распределяют по всему кузову.

 СПУ — стабилизатор в виде штанги из металла, который соединяет кузов с подвеской, при этом не дает увеличиваться крену во время движения авто.

 Колесные опоры — это поворотные кулаки, принимающие от колес нагрузку и распространяющие их на подвеску.

Кроме этого, в состав деталей входят элементы крепления, агрегатов и узлов подвески.

Что касается назначения, то подвеска изначально создавалась для обеспечения комфорта во время движения. Упругие детали воспринимают вибрацию на себя и распределяют ее. Еще одной «опцией» данной конструкции является помощь при выполнении маневров. Наиболее сложные конструкции как раз изготавливаются для этого. Инженеры постоянно совершенствуют деталь, добавляя автомобилю еще больше управляемости и устойчивости.

И последнее назначение — вспомогательная функция при торможении. Подвеска способна поглощать инерцию движения вперед. Специалисты могут определить ее настройку, взглянув на то, как водитель тормозит.

Подвеска

Как правило, ходовая автомобиля состоит из еще одной очень важной системы, под названием подвеска автомобиля. Ее назначение в том, чтобы смягчать удары о дорогу

В состав этой системы входят амортизирующие устройства, чаще всего это рессоры или пружины, гасящие устройства, направляющие элементы и крепления. На схеме можно найти все эти элементы, узнать, где они находятся на вашей машине, для чего нужны и о том, на какие параметры рассчитаны. Сегодня есть два вида подвески, которые считаются основными.

• Первый тип – это зависимая подвеска, в этом случае оба колеса сцеплены.
• Второй тип – это независимая подвеска, здесь колеса амортизируют не вместе.

Первый тип подвески устанавливают на бюджетные варианты машин или на отдельные комплектации. Второй вид устанавливают на машины дороже. Дело в том, что принцип работы независимой подвески основан на том, что одно колесо никак не зависит от другого, из-за чего конструкция машины не нарушается во время переезда сложных неровностей.

Торсионно-рычажная подвеска

В современных автомобилях довольно часто встречается такой тип подвески, как торсионно-рычажная. Такой тип подвески сочетает в себе качества двух вышеописанных типов подвесок. Торсион в торсионно-рычажной подвеске играет роль элемента упругости. Он крепится к раме с одного конца, а с другого конца крепится на движущий элемент. В конструкции предусмотрено место для балки, которая работает под давлением. Торсион может быть выполнен с круглым или квадратным сечением. Такой тип подвески отличается компактностью и удобным использованием на небольших автомобилях.

Полезное: Виды пневмоподвески

Макферсон – это еще один тип распространенной подвески, такая задняя подвеска автомобиля широко используется в автомобильной отрасли. Такую подвеску можно создать для передних и задних колес. Между опорными узлами в такой подвеске имеется большое расстояние, что является весомым преимуществом. Такая конструкция подвески подходит больше для ровных дорог. На кочках с подвеской Макферсон сильно ощущаются толчки. Также все типы подвесок делятся на однорычажные и многорычажные.

Амортизатор

Они бывают трех типов:

1. Масляные;
2. Газовые;
3. Комбинированные – газомасляные.

Первый тип больше подходит для спокойной и комфортной езды. Поэтому они устанавливаются в гражданских автомобилях. В современных машинах встречаются третий тип – комбинированные газомасляные амортизаторы.

Второй тип применяется в спортивных машинах. Он предназначен для минимизации кренов кузова в быстрых поворотах. Когда авто проходит поворот на большой скорости, её кузов сильно крениться. При этом внешнее колесо поднимается над дорогой, теряя сцепление. Чтобы увеличить скорость и безопасность прохождения виражей, применяют газовые амортизаторы. Они более жесткие, менее подвержены инерции, и быстрее придавливают колесо к асфальту.

Как он работает

Амортизатор подвески автомобиля представляет собой цилиндр, в который помещен поршень. Они не связаны друг с другом и могут независимо двигаться. В этом поршне выполнены отверстия. Цилиндр заполнен специальной жидкостью. Верхним своим концом он крепится к кузову машины. Нижним, к рычагу подвески.

При ударе колеса о яму, оно резко поднимается. Поршень в цилиндре сжимается, но это происходит не резко. Ему препятствует масло, которое через маленькие отверстия в поршне не успевает быстро перетекать через них. В результате поршень замедляет свое движение, происходит демпфирование удара, его смягчение.

При работе подвески на разжатие, происходит обратный процесс. Поршень возвращается вверх, масло перетекает обратно и замедляет скорость поднятия поршня. Таким образом, не происходит резкого скачка кузова автомобиля, когда разжимаются пружины подвески.

При неисправном амортизаторе кузов машины будет «скакать», как дикая лошадь при проезде любых неровностей, даже «лежачих полицейских».

Более подробную информацию об амортизаторах можно почитать в блоге «». Там описаны все типы амортизаторов, их достоинства и недостатки, принцип работы каждого из них. Это не реклама, рекомендую.

Амортизатор в паре с пружиной называется пружинной стойкой. Ею оснащены все современные автомобили с передним приводом.

Типы подвесок

По своему предназначению подвеска является той частью, которая отвечает за вертикальное движение колеса относительно кузову. Именно данная конструкция напрямую взаимодействует с кузовом и дорожным покрытием.

На данный момент в автомобилестроении применяется два основных типа подвесок:

• зависимая;
• независимая.

Также на некоторых машинах устанавливается полузависимая подвеска. Однако этот образец чаще всего относят к зависимой схеме.

Ранее на различном транспорте широко применялась зависимая конструкция. Сейчас этот образец постепенно отходит на второй план. Чаще всего система балок устанавливается на грузовые автомобили, которые постоянно подвергаются большим нагрузкам. Также балки нашли применение на внедорожниках рамного типа. На фото подвеска отличается простотой строения. Однако, основное преимущество заключается в надежности. Ее дешево и удобно обслуживать.

Основная часть зависимой системы – рессора. Узел представлен в виде пакета листов, которые выполнены в изогнутой форме. Большинство производителей во время создания рессор используют пружинистую сталь, которая отлично справляется с функцией балансировка кузова.

Независимая подвеска

Большей популярностью пользуется независимый тип подвески. Данная конструкция считается более сложной в плане технического обслуживания ходовой части автомобиля. Основная характеристика этой системы заключается в наличии индивидуальных точек крепления и упругих элементов для каждого колеса. На неровной дороге преимущество несравнимо – колеса не взаимодействуют друг с другом, что делает передвижение авто более плавным.

Подвеска типа Макферсон

Типа Макферсон

90% автомобильных компаний применяют наиболее надежный тип подвески – Макферсон. Это независимый образец системы, который лучше всех показал себя на различных типах транспорта. Элементы ходовой части составляют одну цельную схему, которая отличается высокой надежностью. Данный узел выглядит следующим образом:

• на ступицу одевают колесный диск;
• ступица шарнирным образом фиксируется к кузову;
• роль держателей выполняют жесткие рычаги.

Существует большое разнообразие рычагов, которые могут располагаться согласно разным схемам. Наиболее распространенными являются одинарные, сдвоенные, А-образные рычаги. Детали могут быть верхними и нижними. В состав простой независимой подвески входит один рычаг, располагающийся снизу.

Что еще относится к системе:

• ступицы;
• шаровые опоры;
• тормозные диски;
• поворотные рычаги;
• опорные чашки, располагающиеся снизу;
• пружины;
• буфер сжатия;
• верхние опоры стойки;
• гайки;
• штоки;
• поворотные кулаки;
• валы привода;
• защитные чехлы.

Элементом, гасящим колебания ступицы, является стойка. Деталь состоит из амортизатора и наружной пружины. Качественное крепление стойки к кузову обеспечено подушкой. Внутри узел оснащен упорным подшипником, благодаря которому стойка может вращаться вокруг своей оси.

Со временем стойка начинает передавать все больше колебаний на кузов. Проверку стойки в случае выхода из строя можно выполнить самостоятельно путем раскачивания кузова. При сильном качении неисправный узел не стабилизирует кузов.

Виды независимых подвесок

Подвеска McPherson — самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с пружиной, ее верхняя опора закрепляется на кузове.

Двухрычажная передняя подвеска

Поперечная тяга, закрепленная на кузове и соединяющая оба рычага, является стабилизатором, противодействует крену автомобиля. Нижнее шаровое соединение и подшипник чашки стойки-амортизатора дают возможность для поворота колеса.

Детали задней подвески выполнены по тому же принципу, отличие заключается лишь в отсутствии возможности поворота колес. Нижний рычаг заменен на продольные и поперечные тяги, фиксирующие ступицу.

• простота конструкции;
• компактность;
• надежность;
• недорогая в производстве и ремонте.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Верхней точкой крепления ступицы выступает второй поперечный рычаг. В качестве упругого элемента может использоваться пружина или торсион. Задняя подвеска имеет аналогичное строение. Подобная схема подвески обеспечивает лучшую управляемость автомобиля.

Пневматическая подвеска

Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом. При пневматической подвеске есть возможность регулировки высоты кузова. Также она улучшает показатели плавности хода. Используется на автомобилях класса люкс.

Гидравлическая подвеска

Амортизаторы подключены к единому замкнутому контуру с гидравлической жидкостью. Гидравлическая подвеска дает возможность регулировать жесткость и высоту дорожного просвета. При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески она самостоятельно подстраивается под условия дороги и вождения.

Элементы ходовой части, обеспечивающие качественный контакт с покрытием

Бытует мнение, что качество контакта с поверхностью дороги зависит только от покрышек, упругих и демпфирующих узлов (амортизатора, пружин).

На практике не меньшее значение имеют дополнительные элементы ходовой части, взаимодействующие друг с другом и кинематикой направляющих устройств.

Так, для обеспечения достаточного уровня безопасности и комфорта в промежутке между кузовом и покрытием должны находиться следующие элементы:

Шины — устройства, которые первыми принимают на себя негативные воздействия ям или «наростов» на поверхности дорожного покрытия. Благодаря определенной упругости, покрышки уменьшают колебания и играют роль индикаторов состояния подвески. Если рисунок истирается неравномерно, это говорит о нарушении работы элементов ходовой части (к примеру, об уменьшении сопротивления подвески автомобиля).
Упругие детали (рессоры, пружины) — устройства, в задачу которых входит удерживание кузова транспортного средства на определенном уровне и поддерживание качественной связи машины с покрытием. Продолжительное применение этих изделий приводит к постепенному старению металла, его «усталости» из-за регулярных перегрузок. В итоге характеристики автомобиля, влияющие на уровень комфорта, ухудшаются. Изменению подвергается величина клиренса, параметр симметричности нагрузки, углы расположения колес и другие параметры

Важно понимать, что пружины, а не амортизаторы поддерживают массу машины. Если уменьшается дорожный просвет и транспортное средство «просаживается» без нагрузки, пора устанавливать новые пружины

Направляющие детали. К этим элементам ходовой части относятся торсионы, рессоры и рычажная система, обеспечивающие кинематику взаимодействия кузовной части и колес. Главной функцией узлов заключается поддержание перемещающегося вверх или вниз колеса в одной плоскости вращения. Другими словами, последнее должно находиться приблизительно в одной позиции, под 90 градусов к дороге. При нарушении геометрии направляющих узлов автомобиль становится непредсказуемым на дороге, протектор покрышек быстро изнашивается, уменьшается ресурс амортизаторов и других элементов подвески.
Вспомогательные упругие узлы автомобиля. Сюда можно отнести резинометаллические шарниры, которые часто называются буферами сжатия. В их задачу входит подавление вибраций и ВЧ колебаний, возникающих от взаимодействия металлических элементов ходовой части. Наличие этих узлов способствует повышению ресурса деталей подвески автомобиля, а именно амортизаторов. Вот почему так важно проверять состояние резинометаллических деталей, обеспечивающих соединение подвески. Чем лучше выполняют работу вспомогательные упругие элементы, тем дольше служат амортизаторы.
Стабилизатор поперечной устойчивости (СПУ) — элемент ходовой части автомобиля, необходимый для улучшения управляемости и снижения уровня крена ТС при вхождении в поворот. При резком маневре одна сторона транспортного средства прижимается к поверхности дороги, а вторая — наоборот, «отрывается» от покрытия. Задача СПУ — предотвратить этот отрыв и обеспечить достаточное прижатие «отрывающейся» стороны автомобиля к дороге. Кроме того, в случае наезда машины на препятствие СПУ закручивается и гарантирует быстрый возврат колеса на первоначальную позицию.
Элемент демпфирования (амортизатор) — устройство ходовой части, обеспечивающее гашение кузовных колебаний, возникающих из-за наезда на неровности дорожного покрытия, а также по причине появления инерционных сил. Амортизатор также ограничивает колебания неподконтрольных элементов (балки, мостов, шин, ступицы и прочих) по отношению к кузову. В итоге качество контакта колеса и поверхности дорожного покрытия улучшается.

Мы рассмотрели основные элементы ходовой части автомобиля, которые конструктивно отличаются друг от друга на разных моделях машин, но в итоге несут в себе основное назначение – обеспечить комфортное и безопасное движение транспортного средства.
