Как заменить автомат под напряжением и без

Как правильно подключить электросчетчик и автоматы

  • Для безопасной работы вашего щитка применяйте несложные правила:
  • используйте для монтажа однопроволочный монолитный провод;
  • при использовании гибкого провода применяйте наконечники;
  • используйте неразрывные перемычки;
  • применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Cделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

  1. Как это сделать:
  2. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
  3. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Клеммники и клеммные колодки: как отличить прочные и ненадежные конструкции

Чаще всего клеммные колодки используют в цепях освещения с относительно небольшими нагрузками. Их выполняют из разных материалов и различной формы.

В закрытом пластмассой корпусе имеются отверстия для установки зачищенного провода и прорезь под головку зажимного винта.

Все простые клеммники изготавливают из дешевого прозрачного полиэтилена со вставками из тонких латунных гнезд с винтовым зажимом, как показано на самой верхней части картинки.

Их недостатки:

  • тонкостенная латунь легко лопается при нормальном зажиме металлической жилы винтом;
  • слабая резьба на гайке не выдерживает нагрузок при затягивании провода;
  • нижняя кромка винта выполнена с острыми гранями, которые сильно деформируют провод, даже обжатый в наконечниках НШВИ.

Работать с такими конструкциями тяжело. Они не надежны, ломаются, создают излишний нагрев проводки.

После подключения каждой жилы к винтовому соединению необходимо проверить качество соединения: клемник берут в одну руку, а провод в другую. Резкое продергивание не должно разрушить созданный контакт.

Более качественные клеммники созданы из прочной, гладкой пластмассы с толстыми металлическими трубками и зажимными пластинами, не раздавливающими металл жилы. У них прочные винты и гайки.

С их помощью удобно подключать провода из разных металлов, например, алюминиевую квартирную проводку стыковать с гибкими медными жилами светодиодной люстры или светильника. Но пренебрегать наконечниками НШВИ не стоит.

Раньше были распространены клеммы с винтовым зажимом под кольцо, которое обеспечивает более плотный контакт жилы с клеммой

При монтаже следует обращать внимание на правильную установку его по направлению закручивания винта

Усилием сдавливания кольцо должно сжиматься внутрь, а не разгибаться наружу, ослабляя контакт.

При подключении без кольца прямым участком металл жилы располагают ближе к резьбе, следят при зажиме за его положением. В затянутом положении он должен быть хорошо зафиксирован, не выпадать. Проверятся продергиванием.

Во всех без исключения клеммниках следят за состоянием изоляции провода. Она нигде не должна попадать под резьбу, мешать созданию электрического контакта.

Клеммные соединения разрешены всеми правилами электрического монтажа. Но, они требуют периодического осмотра и ужима винтовых зажимов примерно раз в один два года в цепях с допустимыми нагрузками. После перегрузок и коротких замыканий их следует осматривать сразу.

Основные ошибки при подключении автоматов

Разберем ошибки, которые наиболее часто встречаются:

  • подключение концов жил гибкого многожильного провода без оконцевания;
  • попадание изоляции под контакт;
  • подключение жил разных сечений на одну клемму;
  • пайка концов жил.

Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля:

  1. На первый автомат приходит «фаза» проводом 4 мм2,
  2. а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Причины замены провода

Большинство людей, живущих в частном секторе волнует для чего и как осуществить замену кабеля от столба к дому. Подача электроэнергии в коттеджи, дачные постройки, а также частные дома обычно выполняется от воздушных магистральных линий. По электрическим столбам идут оголенные провода, закрепленные через опорные изоляторы. Большинство магистральных линий давно устарели, находятся в опасном положении, а также сильно перегружены, потому что с каждым годом потребление электроэнергии возрастает.

Часто при плохой погоде, из-за сильного ветра обрываются провода или происходит короткое замыкание. Организации, в чьи обязанности входит обслуживание магистральных линий обычно не сразу приходят на место аварии, а при приезде в основном исполняют свои работы не качественно. Поэтому при следующей неблагоприятной погоде все повторяется снова.

Этапы выполнения монтажа электрооборудования

Установка электрооборудования на предприятии или другом объекте включает в себя:

  1. Подготовительный этап – подготовка узлов проводки и линий освещения, заготовка трасс для прокладки проводов и элементов заземления, монтажа закладных деталей для дальнейшего крепления оборудования. Данные работы выполняются одновременно со строительными и отделочными мероприятиями.
  2. Прокладку по подготовленным трасам кабелей и проводки, с последовательным подключением. В промышленных помещениях эти работы проводятся параллельно с монтажом электрооборудования.
  3. Проведение электроизмерений и замеров сопротивления изоляции. Оформление технического отчета.
  4. Выполнение пусконаладочных работ:
  • изучение проектной и техдокументации;
  • проверка готовности электрооборудования к реализации пусконаладочных работ;
  • поиск возникших в ходе монтажа неисправностей;
  • запуск электроустановки;
  • наладка электрооборудования;
  • оформление Акта сдачи-приемки оборудования и технического отчета.

При реализации монтажных работ важно соблюдать все требования действующих нормативных документов (ПУЭ, СНИП, ПТЭ, ТНП, ПТБ). Также необходимо четко следовать решениям и параметрам, значащимся в проекте и технической документации, и строго соблюдать требования по монтажу, изложенные в инструкциях к оборудованию

Самозажимные клеммники WAGO: плюсы и минусы конструкций

Эта технология соединения электрической схемы основана на быстром создании контакта с проводом при его прижатии отдельным ножом-пластиной к клеммной перемычке за счет переключения механического рычажка.

Подвижная клемма ВАГО, обеспечивая хорошее удержание жилы, немного деформирует металл провода. Это ее недостаток.

Если контакт будет не плотный, то WAGO может просто выгореть при максимальных токах. По этой причине эту конструкцию лучше тоже использовать для осветительных устройств, но не розеточных групп.

Если схема подвергалась перегрузкам или протеканию токов коротких замыканий, то состояние контактов лучше проверить.

ВАГО производятся большим количеством серий и конструктивных исполнений с возможностью одновременного подключения от 2 до 8 жил поперечного сечения 0,75÷4 мм кв.

Они имеют много особенностей, например, клеммы WAGO серии 2273-244 снабжаются контактной пастой для алюминиевой жилы. В них можно стыковать различные металлы.

Чтобы вам было легче понять, как соединять провода правильно рекомендую посмотреть видеоролик владельца Советы электрика. Он сравнивает показатели нагрева различных соединителей при номинальном токе.

Работа спорная, поэтому по ней много комментариев, высказывающих разные мнения. Посмотрите их тоже: польза очевидна.

Постановка вопроса

Если дом старый и возрастом более 30-ти лет, то электропроводку в квартире менять надо в обязательном порядке и как можно скорее. В советские годы вся она делалась из алюминиевых проводов и по схеме TN-C (с глухозаземленной нейтралью). Такой вариант был наиболее дешев и прост в исполнении, его и применяли повсеместно.

Но со временем выяснилось, что находящиеся под постоянным напряжением ~220 В алюминиевые жилы постепенно деградируют и становятся хрупкими. Как неизбежное следствие – замыкания и пожары.

Плюс сама по себе схема заземления TN-C не слишком практична в плане безопасности. При обрыве PEN проводника защита от поражения током в такой сети фактически прекращает свое существование. Поэтому при первой возможности или при капремонте в квартире подобную проводку следует полностью менять. Причем замене подлежат не только электропровода, но также распределительный щиток и выключатели с розетками.

Варианты прокладки электропроводки

Протяжка аудио проводов в двери ваз 2114

Всем доброго дня!Опишу немного, как провел провода на динамики в двери четырки.Делал 3 протяжки аудио проводки сечением 2х1,5 кв.️По левую сторону вышло 6м х 3 ≈ ¹8 м.️По правой стороне чуть меньше на пару метров с хвостиком 😃 — 4,70 х 3 ≈ ¹4,1 м.🔳 Итого по проводу выходит ≈ 33 метра.Сам процесс протяжки провода в двери: 🐍 не столь сложный, если есть под рукой приспособления в виде лески от триммера ( 30 см лески достаточно чтобы вывести провод с салона в отверстие под гофру) и поводок от удочки (чтобы провод который вышел из салона протянуть через резиновую гофру, а потом уже завести в саму дверь).После протяжки аудио проводки в двери с использованием этих приспособлений (которые облегчают сам процесс), нужно оставить хороший запас проводов для динамиков.Акустические провода (с левой двери прокинул под торпедой, на правую сторону, в связке с проводами правой двери) и вёл в гофре, по правому борту автомобиля, запасы уложил под сидением.

Благодарен🎁🏅👏 всем товарищам на драйве, которые не прошли мимо, и посоветовали свои способы по протягиванию проводов в двери. Именно с их помощью удалось, легко решить этот вопрос 🙋.Надеюсь этот пост будет полезен многим, кто решит провести провода в двери с салона ваз 2114.Всем спасибо за !Всем удачи и бодрой 🎶!

Монтаж автомата в щитке

Монтаж нового модульного аппарата выполняется в обратном порядке. Сначала на дин-рейку садится верхняя часть выключателя.

Затем отверткой оттягивается проушина и прижимается нижняя. После чего нижний захват отпускается и защелкивается на свое посадочное место.

Осталось подключить контакты. Если у вас до этого были многожильные проводники, обжатые соответствующими наконечниками, то вы просто заводите их обратно в верхние и нижние зажимы и затягиваете винты.

Если жила была без наконечника, то есть большая вероятность в ее деформации, изгибе и т.д.

В этом случае, при наличии запаса провода, старый кончик лучше выкусить и зачистить его заново. После чего, отверткой зажать свежий, не деформированный проводник.

При этом не перестарайтесь с усилием затяжки. На недорогих модульных автоматических выключателях, винты очень легко срываются. Также опасна и «недотяжка» контактов.

Каждый зажим в таких устройствах нужно «тянуть» с определенным усилием, рассчитанным производителем аппарата.

Профессионалы используют в этом деле специальные динамометрические отвертки.

Какие еще ошибки могут вас подстерегать при такой простой казалось бы операции, как замена автомата? Первая и самая распространенная — это попадание под зажимной контакт провода с изоляцией.

Вторая — подключение нескольких жил разного сечения под одну клемму.

Довольно часто, под один и тот же автомат заводят сразу по две жилы. Главным образом это применяется на верхних клеммах, где такие жилы выступают в роли перемычек.

В этом случае лучше использовать заводскую гребенку или конструкцию как на фото ниже.

После подключения проводов, подаете напряжение на автомат, включив вводной выключатель. Далее необходимо проверить как себя ведет новый аппарат под нагрузкой.

Втыкаете в розетки дома электрические приборы и смотрите, чтобы на контактах выключателя не было никаких искрений, потрескиваний, нагрева и других посторонних эффектов.
Нагрев лучше всего проверять с помощью пирометра.

Если он у вас конечно имеется.

Соединение под болт: когда применять

Специально выделил этот вид подключения отдельно потому, что его используют в редких случаях. Здесь тоже можно коммутировать провода из разных металлов, включая стыковку меди с алюминием через промежуточные стальные шайбы.

Кольца должны работать на сжатие. Допустимо, но крайне не желательно подключать три провода. Больше нельзя.

Отдельное резьбовое соединение под винт выглядит не красиво, требует дополнительной изоляции. Его нельзя прятать в штукатурку, штробы, под подвесные и натяжные потолки. К нему должен быть обеспечен свободный доступ для профилактических осмотров.

По этим причинам соединение под отдельный болт или винт применяют в качестве исключения, когда другие методы использовать невозможно или не целесообразно.

Чаще всего его можно встретить на промышленных установках после ремонта определенного участка схемы, а не в домашней обстановке.

Соединение под орех

3 металлические пластины квадратной формы с четырьмя отверстиями по углам стягиваются болтами, образуя две полости для подключения разных проводников. Ими можно стыковать медь и алюминий.

Повышенные габариты пластин обеспечивают отвод тепла. Токоведущие части закрываются диэлектрическим кожухом.

Усилие болтового сжима обеспечивает хорошее переходное сопротивление электрических контактов.

К недостаткам конструкции относятся большие габариты клеммника орех, которые требуют дополнительного места в электрическом щитке.

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором. Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.

Разновидности элементов ЦЗ

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

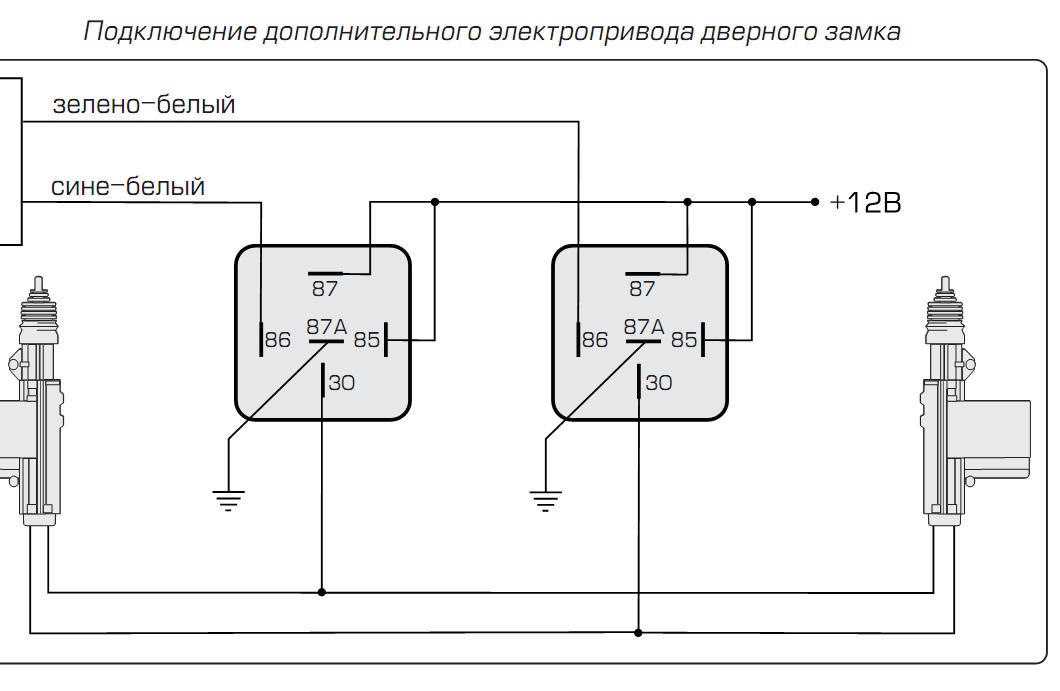

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта. Установка сигнализации

Как сваривать провода из скруток: что важно учитывать

Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.

Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.

Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.

Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.

Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.

При работе на высоте под потолком провода удобно расположить вниз.

На конце сварки образуется каплевидный сплав формой контактного шарика.

Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.

Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.

На что следует обращать внимание

Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.

Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.

После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.

Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.

Затем провода укладывают в распаечную коробку, закрывают крышкой.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

3.5. Установка заземлений в распределительных устройствах

3.5.1. В электроустановках напряжением выше 1000 В заземляться должны токоведущие части всех фаз (полюсов) отключенного для работ участка со всех сторон, откуда может быть подано напряжение, за исключением отключенных для работы сборных шин, на которые достаточно установить одно заземление.

При работах на отключенном линейном разъединителе на провода спусков со стороны ВЛ независимо от наличия заземляющих ножей на разъединителе должно быть установлено дополнительное заземление, не нарушаемое при манипуляциях с разъединителем.

3.5.2. Заземленные токоведущие части должны быть отделены от токоведущих частей, находящихся под напряжением, видимым разрывом.

Установленные заземления могут быть отделены от токоведущих частей, на которых непосредственно ведется работа, отключенными выключателями, разъединителями, отделителями или выключателями нагрузки, снятыми предохранителями, демонтированными шинами или проводами.

Непосредственно на рабочем месте заземление на токоведущие части дополнительно должно быть установлено в тех случаях, когда эти части могут оказаться под наведенным напряжением (потенциалом).

3.5.3. Переносные заземления следует присоединять к токоведущим частям в местах, очищенных от краски.

3.5.4. В электроустановках напряжением до 1000 В при работах на сборных шинах РУ, щитов, сборок напряжение с шин должно быть снято и шины (за исключением шин, выполненных изолированным проводом) должны быть заземлены. Необходимость и возможность заземления присоединений этих РУ, щитов, сборок и подключенного к ним оборудования определяет выдающий наряд, распоряжение.

3.5.5. Допускается временное снятие заземлений, установленных при подготовке рабочего места, если это требуется по характеру выполняемых работ (измерение сопротивления изоляции и т.п.).

Временное снятие и повторную установку заземлений выполняют оперативный персонал либо по указанию выдающего наряд производитель работ.

Разрешение на временное снятие заземлений, а также на выполнение этих операций производителем работ должно быть внесено в строку наряда «Отдельные указания» (приложение № 4 к настоящим Правилам) с записью о том, где и для какой цели должны быть сняты заземления.

3.5.6. В электроустановках, конструкция которых такова, что установка заземления опасна или невозможна (например, в некоторых распределительных ящиках, КРУ отдельных типов, сборках с вертикальным расположением фаз), должны быть разработаны дополнительные мероприятия по обеспечению безопасности работ, включающие установку диэлектрических колпаков на ножи разъединителей, диэлектрических накладок или отсоединение проводов, кабелей и шин. Перечень таких электроустановок утверждается работодателем и доводится до сведения персонала.

3.5.7. В электроустановках напряжением до 1000 В операции по установке и снятию заземлений разрешается выполнять одному работнику, имеющему группу III, из числа оперативного персонала.

3.5.8. В электроустановках напряжением выше 1000 В устанавливать переносные заземления должны два работника: один — имеющий группу IV (из числа оперативного персонала), другой — имеющий группу III; работник, имеющий группу III, может быть из числа ремонтного персонала, а при заземлении присоединений потребителей — из персонала потребителей. На удаленных подстанциях по разрешению административно-технического или оперативного персонала при установке заземлений в основной схеме разрешается работа второго работника, имеющего группу III, из числа персонала потребителей; включать заземляющие ножи может один работник, имеющий группу IV, из числа оперативного персонала.

Отключать заземляющие ножи и снимать переносные заземления единолично может работник из числа оперативного персонала, имеющий группу III.
