Принцип работы форсунки

Замена дизельных форсунок

Замена дизельных форсунок производится при полном выходе из строя детали. Процедура, выполненная работниками СТО, достаточно дорогостоящая, но ее можно проделать самостоятельно. Для этого потребуются следующие инструменты:

Динамометрический ключ с удлинителем.
Специальная головка под форсунки.
Рожковый ключ на 17.
Пинцет.

Процедура замены осуществляется в следующем порядке:

Отвинчивание гаек с трубок высокого давления.
Выкручивание самих форсунок (иногда происходит сложно из-за прикипания резьбы).
Демонтаж пинцетом термоизоляционных шайб или их остатков (повторно старые шайбы устанавливать нельзя).
Установка новых термоизоляционных шайб и новых форсунок, которые ввинчивают с необходимым усилием при помощи динамометрического ключа.
Сборка топливной системы в обратном порядке.

Параллельный впрыск топлива

Топливные форсунки многих ранних распределённых
систем впрыска топлива соединены параллельно. При такой схеме,
управление форсунками двигателя происходит одновременно — все форсунки
такой системы работают синхронно.Осциллограммы напряжения сигналов системы
управления 4-х цилиндрового 4-х тактного двигателя, осуществляющей
параллельный впрыск топлива, демонстрирующие схему впрыска топлива
данной системы.1Осциллограмма напряжения управляющих импульсов топливной форсункой 1-го цилиндра.2Осциллограмма напряжения управляющих импульсов топливной форсункой 2-го цилиндра.3Осциллограмма напряжения управляющих импульсов топливной форсункой 3-го цилиндра.4Осциллограмма напряжения управляющих импульсов топливной форсункой 4-го цилиндра.7 Импульс синхронизации с моментом зажигания в первом цилиндре.В системах параллельного впрыска, за один полный
цикл работы двигателя (за два оборота коленчатого вала 4-х тактного
двигателя), каждая форсунка впрыскивает топливо дважды. То есть, каждая
порция топлива, попадающего впоследствии в цилиндр во время такта впуска, впрыскивается «за два приёма».
Из-за того, что подача каждой порции топлива осуществляется за два
впрыска, в сравнении с точечным впрыском, точность дозирования
получается несколько лучшей; но в сравнении с фазированным впрыском,
точность дозирования получается несколько хуже, особенно на переходных
режимах работы двигателя.Блок управления параллельной системы впрыска
топлива должен учитывать инерционность открытия клапана форсунки,
которая сильно зависит от величины напряжения в бортовой сети
автомобиля. При больших порциях впрыскиваемого топлива, к примеру, во
время ускорения автомобиля или во время холодного пуска, часть топлива
оседает на стенках впускного коллектора и попадает в цилиндр с некоторой
задержкой, что сказывается на приемистости двигателя. Но к качеству
распыла топлива здесь предъявляются немного меньшие требования, так как
отводится достаточно времени на испарение топлива и смешивание его с
воздухом.Недостаток параллельного впрыска заключается в
неодинаковом для всех цилиндров времени от начала впрыскивания топлива
форсункой до момента открытия впускного клапана цилиндра. При
одновременном впрыске топлива порядок работы цилиндров не учитывается,
соответственно время подготовки топливовоздушной смеси (время испарения
топлива) для каждого цилиндра получается разным.

Что собой представляет и как функционирует система непосредственного впрыска

Непосредственный впрыск считается одним из самых современных типов транспортировки топлива на бензиновых двигателях. Система непосредственной подачи считается инжекторной схемой для передачи горючего для бензиновых двигателей внутреннего сгорания с непосредственным впрыскиванием, у которого форсунки располагаются в головке блока цилиндров, а транспортировка при этом прямая. То есть бензин подается под неким давлением в камеру сгорания каждого цилиндра в противоположность стандартной схеме распределенного впрыскивания, где впрыскивание проходит во впускной коллектор.

Представленная идея разработчиков поспособствовала появлению прямой системы впрыскивания горючего, которая стала новым поколением. Как правило, прямой впрыск горючего применяется в самых современных двухконтактных и четырехконтактных двигателях внутреннего сгорания.

Непосредственный впрыск топлива имеет такое основное преимущество как уменьшение затрат топлива, при помощи функционирования мотора на достаточно бедных по составу горючих смесях. До сегодняшнего дня транспортировка горючего не была так распространена, и это обуславливалось такими причинами:

Большее количество времени уделялось на образование топлива;
Общепринятая на сегодня схема транспортировки в впускной трубопровод значительно упрощает устройство самой форсунки;
Значительно упрощается устройство головки блока.

Функционирование схемы как “непосредственный впрыск топлива” основывается на транспортировке топлива непосредственно в камеру сгорания двигателя. Прежде чем разбираться с принципом работы непосредственной системы подачи горючего необходимо разобраться с её элементами. Устройство прямой схемы подачи горючего включает насос высокого давления (ТНВД), топливную рампу, форсунки, регулятор давления горючего, предохраняющий клапан и датчик высокого давления.

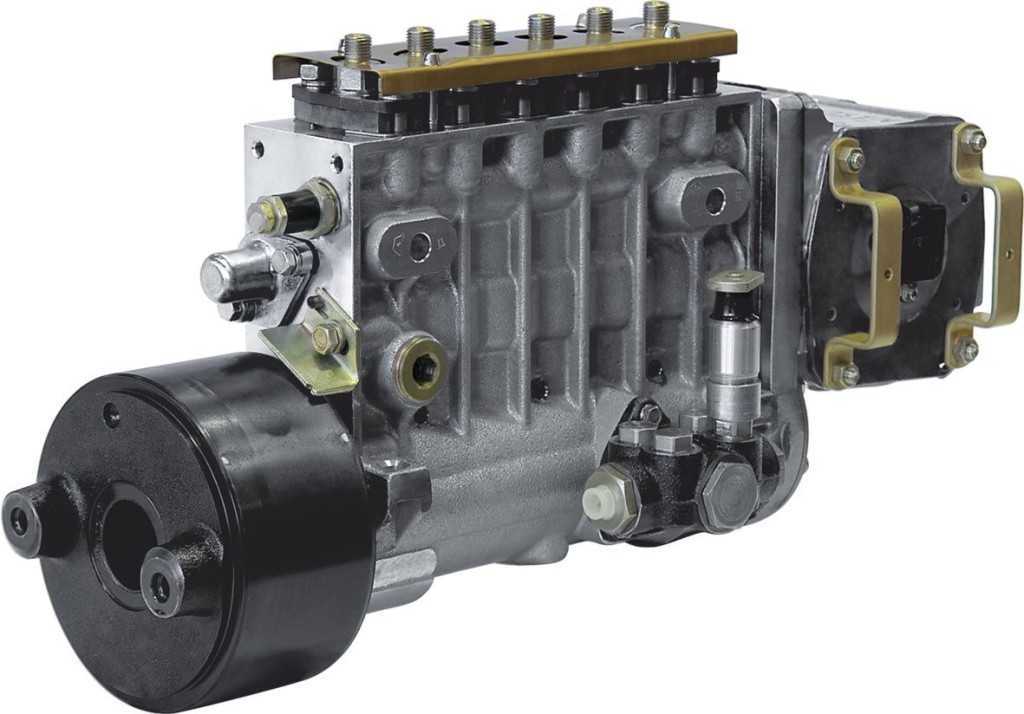

Основной функцией ТНВД является подача горючего к рампе, а после к форсункам под высоки давлением, соответствуя потребностям двигателя. В основе конструкции ТНВД лежит несколько плунжеров. Сам насос высокого давления начинает функционировать при помощи распределительного валика впускных клапанов. Регулятор давления обеспечивает дозированную подачу топлива ТНВД, при соответствии с форсунками. Располагается регулятор в ТНВД. Основной функцией топлива является распределение смеси по форсункам и предотвращение пульсации жидкостей в контуре. Предохраняющий клапан выполняет защитную функцию элементов системы впрыскивания от предельных давлений, которые возникают во время температурного расширения смеси.

ТНВД

Благодаря сигналам, исходящим от датчика высокого давления блок руководства двигателем может регулировать давление рампы.

Основные режимы функционирования непосредственного впрыскивания топлива

Режим обеднённой транспортировки применяется в том случае, когда нагрузка на двигатель находится на минимальном уровне, во время движения на снижающей или постоянной скорости. Стандартное или стехиометрическое соотношение бензина и воздуха в камере сгорания, которое необходимо для нормального зажигания и сгорания бензина считается таким – 14/7/1. Хотя если обороты двигателя постепенно или быстро снижаются, то его можно абсолютно безвредно поменять для уменьшения количества горючего. То есть в данном режиме доли воздуха могут достигать 65 градусов.

Стандартный режим применяется во время равномерного движения автомобиля с постоянной нагрузкой на двигатель транспортного средства. В представленном режиме горючое смешивается с воздухом в идеальных пропорциях, а это будет способствовать полному его сгоранию. Во время функционирования на форсированном режиме содержания уровень топливной смеси немного превышается. Благодаря этому развивается максимальная мощность, а это довольно целесообразно, например, для перегруженного транспортного средства, который движется в гору.

Как работает непосредственный впрыск и так ли он хорош

Дифирамбов прямому впрыску достаточно написано в рекламных материалах. А мы попробуем говорить относительно беспристрастно.

Что такое непосредственный впрыск

Это такое устройство топливной системы, при котором бензин впрыскивается форсункой прямо в цилиндр. Этим он отличается от впрыска “обыкновенного” – когда форсунка впрыскивает топливо во впускной коллектор.

Называть эту систему инновационной, пожалуй, уже поздновато – она была реализована на многих самолетах времен Великой Отечественной войны. Так, например, она была применена на истребителе Ла-5ФН.

А вот на автомобилях относительно массовой она стала уже в конце двадцатого-начале двадцать первого века, примерно с появлением электронного управления двигателем. Это в первую очередь была фирма Mitsubishi с системой, которую они назвали GDI. Потом за ними потянулись и другие японские марки – так, например, можно назвать Toyota с двигателем D-4. Потом все это как-то притихло, и вот начавшее падать знамя непосредственного впрыска подхватил концерн VAG, да так, что по этой узкой тропинке между экономией на топливе и экономией на стоимости компонентов двигателя ломанусь и многие другие автопроизводители.

Для чего все это затевалось

Как бы ни кипел и бушевал внутренний инженер внутри любого сотрудника автомобильной компании, разработка большинства тех систем, что мы видим в современных автомобилях, вызвана была отнюдь не желанием сделать самый высокотехнологичный продукт. Нет, как правило, толчком всех инноваций в системах, управляющих формированием смеси, служат экологические нормы. Широким росчерком пера регулирующие органы вводят новые нормы. После этого (а как правило, несколько раньше) автопроизводители внедряют новые системы, позволяющие этим нормам удовлетворять.

Нам сложно сейчас судить о том, какая мотивация была у фирмы Mitsubishi, но исходя из общих тенденций – как минимум, очень схожая.

Главной особенностью (“киллер-фичей”, если задействовать сленг из другой профессиональной области) технологии GDI позиционировалась возможность работы на сверхбедных смесях. Здесь сразу надо сделать отступление и рассмотреть обычный режим работы двигателя.

На такте впуска поршень в цилиндре идет вниз, открывается впускной клапан, а форсунка “брызгает” топливом. Порцию топлива вместе с воздухом засасывает в цилиндр создаваемым разрежением. Попутно из-за турбулентности и тому подобных эффектов топливо перемешивается с воздухом, и продолжает это делать на такте сжатия, когда впускной клапан закрыт, а цилиндр идет вверх. Таким образом, к моменту достижения верхней мертвой точки в цилиндре оказывается сжатая равномерная смесь. Причем количество топлива, впрыснутое форсункой, рассчитывается так, чтобы его соотношение к воздуху составляло 1:14,7 (или немного беднее/богаче в зависимости от требуемого режима работы двигателя) – такая смесь называется стехиометрической, и горит лучше всего.

Зачем нужны топливные форсунки

Электрогидравлические форсунки

Данный тип форсунок объединил две предыдущие технологии, и полностью приспособлен к использованию на «дизелях». Большое давление в топливной системе, уравнивается тем, что давление на иглу происходит сверху и снизу. Тем самым, в верхней камере и в нижней образуется одинаковое давление. Но в нижнюю камеру, топливо попадает через узкий канал, увеличивая время на уравновешивание давления в двух камерах. На фото: Электрогидравлические форсунки дизельного мотора При срабатывании электромагнитного клапана, из-за равного давления — большая мощность не требуется, игла открывает доступ к соплу и позволяет топливу из нижней камеры поступить в цилиндр. Но верхняя камера напрямую соединена с топливной магистралью и быстро заполняется, увеличивая давление на иглу. После закрытия, нижняя камера наполняется топливом через узкий канал, и давление уравнивается. Форсунки показали себя надежным механизмом, эффективным при использовании на любых двигателях, но применяется на современных дизельных двигателях. Так как, на бензиновых системах достаточно и электромагнитных форсунок. Кроме этого, электрогидравлические форсунки применяются в двигателях с системой непосредственного впрыска топлива в цилиндры.

Пьезоэлектрические форсунки

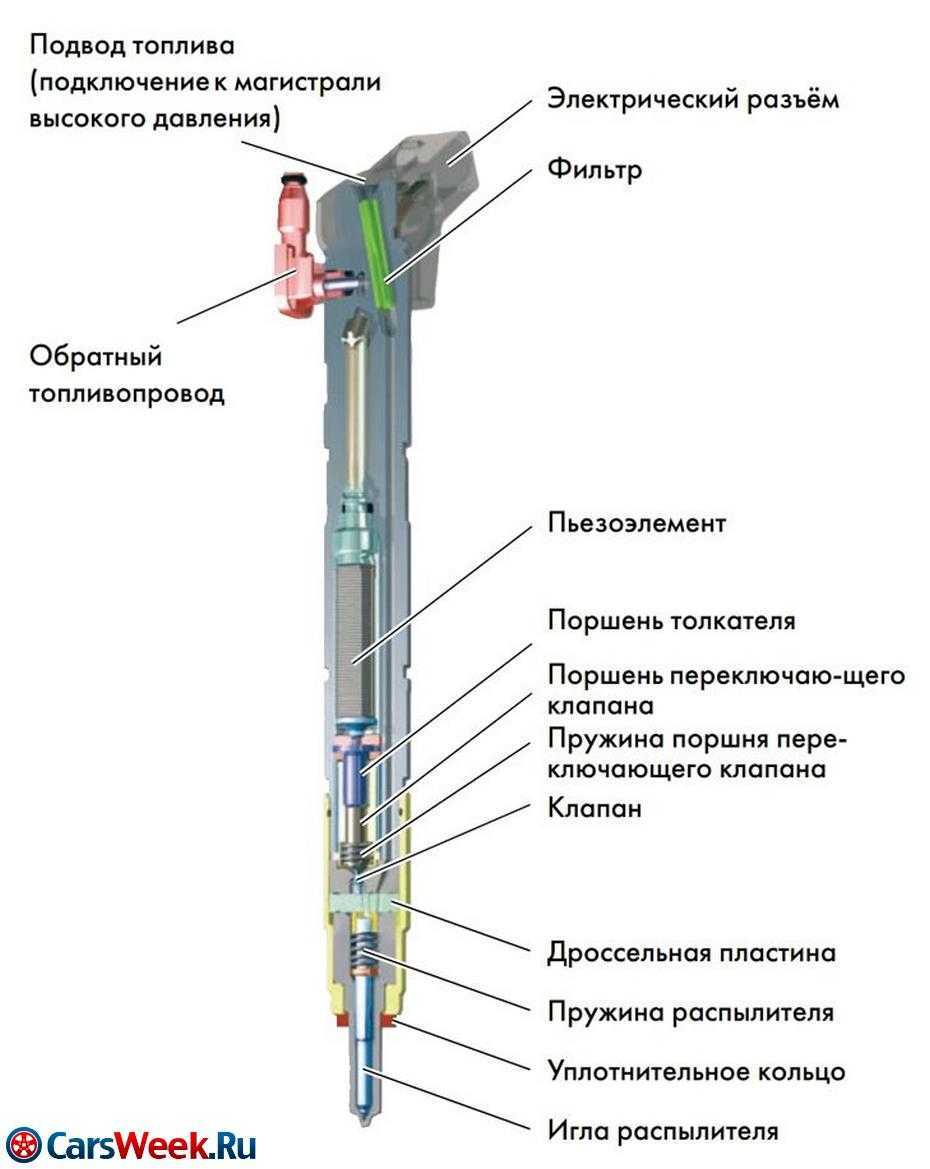

Пьезоэлектрические форсунки — это самое современное изобретение, применяющееся на массовом производстве современных дизельных моторах, оснащенных системой непосредственного впрыска в цилиндры. По принципу работы. Они полностью повторяют электрогидравлические форсунки, за единственным исключением — в качестве привода клапана используется не электромагнит, а пьезоэлектрический кристалл. На фото: Пьезоэлектрические форсунки дизельного мотора Уже давно известен эффект, при котором, некоторые кристаллы способны менять свою форму под воздействием электрического разряда. Этот же эффект наблюдается и в обратную сторону. Если воздействовать на такой кристалл механическим способом — то вырабатывается электрический разряд. При конструировании, были использованы кристаллы, способные увеличивать свою длину под воздействием электричества, приводя в действие механизмы клапана в форсунке. Основным преимуществом новой технологии, стала быстрота срабатывания клапана, что позволило производить многократный впрыск за один такт. Современные системы способны срабатывать до девяти раз за один такт. Это значительно улучшило качество топливной смеси, и позволяет еще больше улучшить характеристики дизельных агрегатов. Но к сожалению, даже современные технологии не застрахованы от поломок, а новые форсунки данного типа обходятся потребителю в круглую сумму. Поэтому, ремонт пьезоэлектрических форсунок — это целесообразное решение, а для ознакомления с ремонтными мастерскими, можно посетить данный сайт www.spbparts.ru.

Назначение форсунок

К основным функциям, возложенным на форсунку относят:

подача топлива в цилиндр;
герметизация камеры сгорания;
распыление на мелкодисперсные частички;
максимально равномерное распределение солярки по камере сгорания;
резкое начало впрыска топлива и такое же быстрое завершение процесса;
точное дозирование необходимого количества горючего.

Для стабильной работы двигателя, форсунка должна обеспечивать оптимальную дисперсность. Чем выше степень дробления капель солярки, тем больше их общая площадь поверхности. Это позволяет топливу сгореть в более короткий промежуток времени, что положительно сказывается на экологичности, динамике и экономичности. При этом капли не должны быть слишком мелкими, так как в таком случае они не достигнут краев камеры сгорания. На данный момент топливные форсунки впрыскивают солярку со скоростью, достаточной чтобы обеспечить полное заполнение всего объема при размере частиц от 30 до 50 мкм.

Системы непрерывного впрыска топлива

Наиболее распространёнными примерами непрерывного
впрыска топлива являются механическая система впрыска топлива BOSCH
K-Jetronic и электромеханическая система впрыска топлива BOSCH
KE-Jetronic. Здесь топливо впрыскивается непрерывным потоком при помощи
механических форсунок, распыляющих топливо пред впускными клапанами
каждого цилиндра. Количество топлива регулируется путём изменения
интенсивности потока впрыскиваемого топлива. Данные системы применялись
на ранних системах питания двигателя, и были вытеснены более надёжными и
точными электронными системами подачи топлива.

Принцип работы коммон рейл

Принципиальное отличие работы данной системы заключается в создании общего потенциала давления топлива для работы всех цилиндров двигателя, где насос высокого давления не создаёт давление для каждой отдельной форсунки, а передает потенциал давления общему аккумуляторному резервуару, из которого подаётся топливо на форсунки. В технической терминологии такой аккумуляторный блок называют – «топливной рампой», которая и является основным конструктивным элементом, отличающим топливное оборудование коммон рейл от традиционной топливной системы. Подача доз топлива из аккумулятора к каждой форсунке осуществляется работой отдельных электромагнитных клапанов, скорость срабатывания которых гораздо выше механических форсунок.

Принципиальная схема топливной системы common rail

Преимущества и недостатки инжектора

Множество автолюбителей задумывается, особенно при выборе автомобиля, в чем заключаются преимущества инжектора:

Первое – подача топлива в камеру сгорания, где происходит смешивание с воздухом, происходит с помощью форсунки. Это позволяет дозировать порцию бензина на одно впрыскивание. За счет этого у транспортного средства значительно увеличивается мощность (на 7–10%), а главное снижается расход топлива.

Система впрыска очень чувствительна к изменениям нагрузки, и поэтому быстро реагирует на ее изменения количеством подачи бензина. Немаловажным преимуществом является то, что в холодное время года транспортное средство практически не нужно «прогревать». Также инжектор незначительно повышает экологичность выхлопных газов.

Теперь перейдем к недостаткам. Во-первых, автоматизированость инжекторной системы не всегда является преимуществом. При внезапном выходе из строя, привести систему в работу самостоятельно без помощи специалиста невозможно.

Кроме того, инжектор очень требователен к выбору топлива, особенно если вы хотите, чтобы транспортное средство прослужило как можно дольше. При поломках большинство деталей являются неремонтопригодными и требуют полной замены.

В случае ДТП риск воспламенения более высок, из-за подачи топлива под определённым давлением (в случае повреждения контроллера впрыска).

Диагностика поломки

Выявив симптомы неисправности форсунок необходимо провести их диагностику. Наиболее тщательная проверка проводится при помощи диагностического стенда. С его помощью можно уловить даже наименьшее отклонение в работе системы впрыска.

При отсутствии диагностического стенда можно определить неисправную форсунку следующим методом. Требуется запустить двигатель и довести обороты коленвала до такого значения, при котором отчетливо будет слышна нестабильность работы мотора. После этого требуется поочередно отсоединять форсунки от топливной магистрали. Двигатель будет менять звук работы. При отключении неисправного элемента топливной системы работа мотора не поменяется. Главным недостатком такого способа является невозможность точно определить причину, вызвавшую нарушения в системе впрыска.

Предыдущий способ был предназначен для обнаружения неисправности без снятия форсунок с двигателя, поэтому на точность определения неисправности влияет исправность всех остальных систем автомобиля. Так, например, некачественная свеча зажигания может привести к неправильному определению неисправной форсунки. Для устранения неточностей возможно сравнение работы форсунки с контрольным образцом.

Равномерность факела неисправной и контрольной форсунок

Положительные и отрицательные моменты карбюратора

Главный плюс карбюратора заключается в его простоте. В случае неисправности системы питания первое, что следует смотреть – это карбюратор, а прочистить и отрегулировать его вполне по силам самостоятельно. При чем, в отличие от инжектора, настроить систему питания такого типа можно вообще без каких-либо специальных приспособлений. Одновременно с этим, положительно выделяется и цена на карбюратор – он по запчастям и целиком стоит гораздо дешевле, чем комплект форсунок для инжекторного автомобиля. Двигатель, оборудованный такой системой питания, неприхотлив к используемому топливу. Автомобили ВАЗ классической серии спокойно могут работать на бензине, с октановым числом 76 – и двигатель от этого не пострадает.

Есть у такого мотора и недостатки, больше всех выделяется значительно меньшая мощность мотора. На механические действия, которые приводят в движение систему питания расходуется очень много энергии двигателя. Еще одно отличие от инжектора – низкая экологичность. Выхлоп здесь перенасыщен вредными веществами, такими как угарный газ, азот и прочие. Отмечается и некоторая чувствительность двигателя к температуре окружающей среды – летом мотор может перегреться, а зимой отдельные модели машины трудно запускаются.

Непосредственный впрыск

Инжекторные автомобили с такими системами можно считать наиболее экологичными. Основная цель внедрения этого способа впрыска заключается в улучшении качества смеси горючего и незначительном увеличении КПД двигателя транспортного средства. Основные достоинства такого решения заключаются в следующем:

Закройте топливный клапан до инжектора. Откройте контрольный клапан топлива, чтобы получить показания. 5. Убедитесь, что клапан управления топливом к манометру закрыт, чтобы не повредить манометр в случае резкого избыточного давления. Установите наиболее подходящую напорную трубу для испытания форсунок. С небольшой силой приступить к работе с рычагом ручного насоса.

Используя плоскую отвертку и ключ. следуя приведенным выше шагам. давление открытия откалибровано. 6. Извлеките инжектор из трубы высокого давления и из испытательной камеры. Понял это. ручной насос работает до тех пор, пока инжектор не достигнет давления открытия. Как только инжектор удаляется, испытания проводятся с другими форсунками. Тогда. мы проверяем это давление, когда мы работаем с ручным насосом, а манометр показывает примерно давление открытия 350 бар. до 380 бар. Затем его накачивают в несколько раз выше давления открытия, чтобы проверить, оптимально ли качество спрея. до давления 350 бар.

тщательное распыление эмульсии;
образование высококачественной смеси;
эффективное использование эмульсии на различных этапах работы ДВС.

Исходя из этих преимуществ, можно говорить о том, что такие системы экономят топливо. Особенно это заметно при спокойной езде в городских условиях. Если сравнивать два автомобиля с одинаковым объемом двигателя, но разными системами впрыска, например, непосредственный и многоточечный, то заметно лучшие динамические характеристики будут у непосредственной системы. Отработанные газы менее токсичны, а взятая литровая мощность будет несколько выше за счет охлаждения воздуха и того, что давление в топливной системе несколько увеличено.

Но стоит обратить внимание на чувствительность непосредственных систем впрыска к качеству горючего. Если брать во внимание стандарты России и Украины, то содержание серы должно быть не выше 500 мг на 1 литр горючего. В это же время европейские стандарты подразумевают содержание этого элемента 150, 50 и даже 10 мг на литр бензина или дизеля

В это же время европейские стандарты подразумевают содержание этого элемента 150, 50 и даже 10 мг на литр бензина или дизеля.

Если вкратце рассматривать данную систему, то она выглядит следующим образом: форсунки располагаются в Исходя из этого, впрыск осуществляется непосредственно в цилиндры. Стоит заметить, что данная инжекторная система подходит для многих бензиновых двигателей. Как было отмечено выше, используется высокое давление в топливной системе, под которым подается эмульсия непосредственно в камеру сгорания, минуя впускной коллектор.

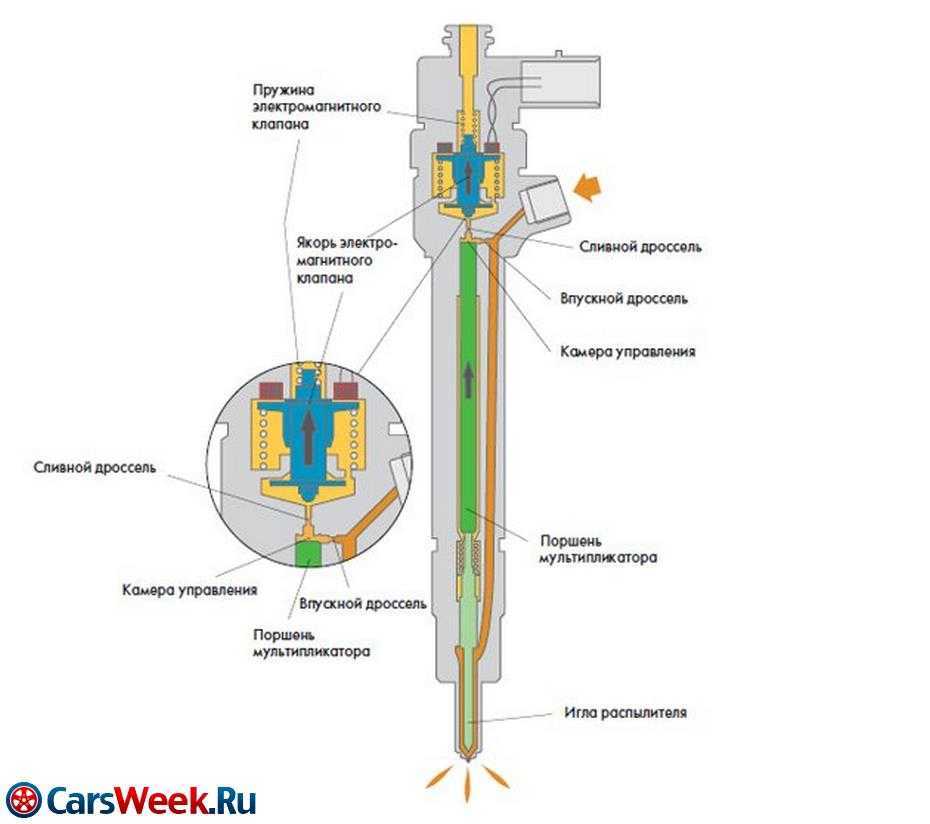

Конструкция и принцип функционирования электрогидравлической форсунки

Электрогидравлическое оборудование такого плана применяют на дизельных двигателях, включая и те, которые оборудованы системой впрыска под названием «Common Rail». Конструкция устройства данного типа объединяет в себе электромагнитный клапан, сливную и впускную дроссели, камеру управления.

Принцип работы данного оборудования основан на применении давления топлива, и при впрыске, и после его прекращения. Электромагнитный клапан в исходном положении обесточен и полностью закрыт, игла устройства прижата к седлу с помощью силы давления на поршень топлива в камере управления. В таком положении впрыск топлива не осуществляется. Следует отметить, что в такой ситуации давление топлива на иглу в связи с разностью площадей контакта менее давления, осуществляемого на поршень.

После команды электроблока управления происходит срабатывание электромагнитного клапана и осуществляется открытие сливной дроссели. При этом, топливо, находящееся в камере управления, вытекает в сливную магистраль через дроссель. Впускной дроссель служит препятствием тому, чтобы произошло быстрое выравнивание давлений не только во впускной магистрали, но также и в камере управления. Постепенно давление на поршень уменьшается, но не изменяется давление топлива, осуществляемое на иглу — в результате этого происходит поднятие иглы и, соответственно, впрыск горючего.

Краткая история появления

Инжекторная система подачи топлива начала активно внедряться в 70-х годах, явившись реакцией на возросший уровень выбросов загрязняющих веществ в атмосферу. Она была заимствована в авиастроении и являлась экологически более безопасной альтернативой карбюраторному двигателю. Последний был оснащен механической системой подачи топлива, при которой топливо поступало в камеру сгорания за счет разницы давлений.

Первая система впрыска была практически полностью механической и отличалась малой эффективностью. Причиной этого был недостаточный уровень технического прогресса, который не мог полностью раскрыть ее потенциал. Ситуация изменилась в конце 90-х годов с развитием электронных систем управления работой двигателя. Электронный блок управления стал контролировать количество впрыскиваемого топлива в цилиндры и процентное соотношение компонентов топливовоздушной смеси.

Причины поломки топливного фильтра

Топливо на наших заправках не очищается, так как положено — в нем могут находиться частички пыли или другие загрязнения. Весь этот сор оказывается в топливном фильтре, который не пропускает его дальше в систему. Но со временем по мере накопления в нем загрязнений он перестает справляться со своими обязанностями. Это очень опасно потому, что может быть нанесен вред не только многим узлам топливной системе, но и силовой установке.

Если затянуть со сменой, то могут возникнуть проблемы с форсунками, клапанами и в конечном итоге двигатель откажется вообще работать

Именно поэтому важно знать симптомы загрязнения топливного барьера, при обнаружении которых своевременно заменить эту деталь

Виды систем распределенного впрыска

Современные системы распределенного типа подачи топлива разделены на несколько видов:

По принципу работы – системы импульсной и непрерывной подачи ТС;
По способу управления – системы на механическом и электронном типе управления;
По времени открытия топливных форсунок – системы с попарно-параллельным впрыском (при подаче топлива попарно), одновременным впрыском (при одновременной подаче топлива во все форсунки), фазированным впрыском (при индивидуальной подаче топлива для каждой форсунки), прямым впрыском (подача топлива осуществляется в камеру сгорания цилиндра, минуя впускной коллектор).

Наиболее распространенными системами распределенной подачи ТС являются системы KE-Jetronic, K-Jetronic и L-Jetronic, разработанные компанией Bosch.

Система K-Jetronic относится к механическим топливным системам с непрерывной подачей ТС.

Система типа KE-Jetronic одна из разновидностей механической топливной системы непрерывного типа с электронным способом управления.

Система L-Jetronic представляет собой систему импульсной подачи топлива с электронным типом управления.

Система распределенной подачи ТС состоит из следующих подсистем и компонентов:

систем подачи и очистки топлива и воздуха;
системы сжигания бензиновых испарений;
системы выпуска и сжигания отработанных газов;
электронного блока управления с входными датчиками

Преимущества использования инжектора

Ресурс, которым обладают форсунки высокого давления, не идёт ни в какое сравнение с карбюраторной моделью управления. Система, контролируемая электроникой, имеет ряд преимуществ, которые ощутимы сразу после запуска двигателя.

Система дозированного впрыска даёт ощутимую экономию топлива;
Увеличение мощности силового агрегата и его динамических показателей;
Огромный ресурс работы и отсутствие необходимости в обслуживании;
Простота запуска силовой установи независимо от погодных условий;
Меньший износ двигателя и плавность при наборе скорости;
Приемлемый уровень выхлопных газов.

Эффективность работы инжекторного двигателя превосходит системы прошлого поколения и представляет собой точно отлаженный механизм. Электронное управление даёт возможность задействовать форсунки низкого давления или систему Common Rail для наиболее точной подачи топлива. Карбюратор чрезвычайно редко выходит из строя, а отсутствие необходимости периодической настройки делает такую систему удобной в эксплуатации.

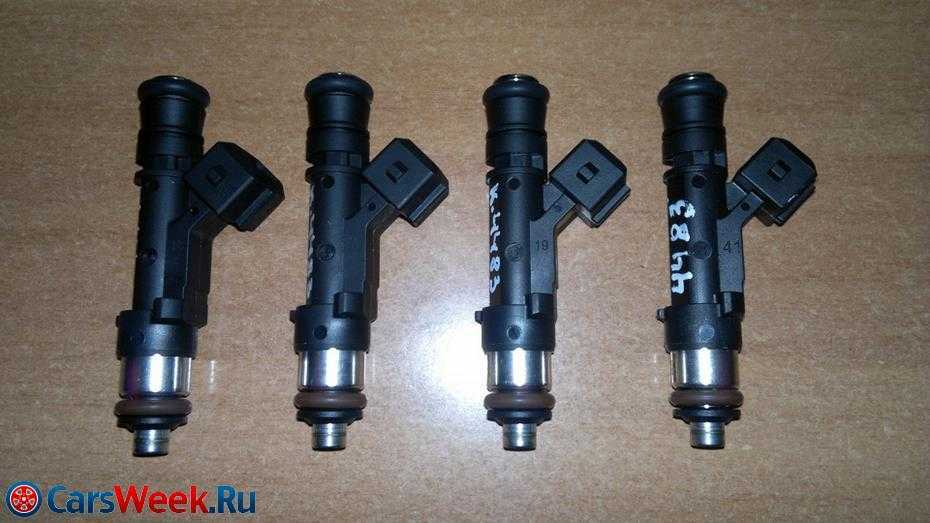

Форсунка (инжектор), является основным элементом системы впрыска.

Виды систем распределенного впрыска

Современные системы распределенного типа подачи топлива разделены на несколько видов:

По принципу работы – системы импульсной и непрерывной подачи ТС;
По способу управления – системы на механическом и электронном типе управления;
По времени открытия топливных форсунок – системы с попарно-параллельным впрыском (при подаче топлива попарно), одновременным впрыском (при одновременной подаче топлива во все форсунки), фазированным впрыском (при индивидуальной подаче топлива для каждой форсунки), прямым впрыском (подача топлива осуществляется в камеру сгорания цилиндра, минуя впускной коллектор).

Система K-Jetronic относится к механическим топливным системам с непрерывной подачей ТС.

Система L-Jetronic представляет собой систему импульсной подачи топлива с электронным типом управления.

Система распределенной подачи ТС состоит из следующих подсистем и компонентов:

систем подачи и очистки топлива и воздуха;
системы сжигания бензиновых испарений;
системы выпуска и сжигания отработанных газов;
электронного блока управления с входными датчиками

Виды систем впрыска на бензиновых ДВС

На бензиновых двигателях используются следующие системы подачи топлива – центральный впрыск (моно впрыск), распределенный впрыск (многоточечный), комбинированный впрыск и непосредственный впрыск.

Центральный впрыск

Подача топлива в системе центрального впрыска происходит за счет топливной форсунки, которая расположена во впускном коллекторе. Поскольку форсунка всего одна, то эту систему впрыска называют еще – моновпрыск.

Системы этого вида на сегодняшний день утратили свою актуальность, поэтому в новых моделях автомобилей они не предусмотрены, впрочем, в некоторых старых моделях некоторых автомобильных марок их можно встретить.

К преимуществам моно впрыска можно отнести надежность и простоту использования. Недостатками подобной системы являются низкий уровень экологичности двигателя и высокий расход топлива.

Распределенный впрыск

Система многоточечного впрыска предусматривает подачу горючего отдельно на каждый цилиндр, оснащенный собственной топливной форсункой. При этом ТВС образуется только во впускном коллекторе.

В настоящее время большинство бензиновых двигателей оснащено системой распределенной подачи топлива. Преимуществами подобной системы являются высокая экологичность, оптимальный расход топлива, умеренные требования к качеству потребляемого топлива.

Непосредственный впрыск

Одна из наиболее совершенных и прогрессивных систем впрыска. Принцип работы подобной системы заключается в прямой подаче (впрыске) топлива в камеру сгорания цилиндров.

Система непосредственной подачи топлива позволяет получать качественный состав ТВС на всех этапах работы ДВС с целью улучшения процесса сгорания горючей смеси, увеличения рабочей мощности двигателя, снижения уровня отработанных газов.

К недостаткам данной системы впрыска можно отнести сложную конструкцию и высокие требования к качеству топлива.

Комбинированный впрыск

Система данного типа объединила в себе две системы – непосредственный и распределенный впрыск. Зачастую она применяется для уменьшения выбросов токсичных элементов и отработанных газов, благодаря чему достигается высокие показатели экологичности двигателя.

Все системы подачи топлива, пнименяемые на бензиновых ДВС могут быть оснащены механическими или электронными устройствами управления, из которых последняя наиболее совершенна, поскольку обеспечивает наилучшие показатели экономичности и экологичности двигателя.

Подача топлива в подобных системах может осуществляться непрерывно или дискретно (импульсно). По мнению специалистов, импульсная подача топлива является наиболее целесообразной и эффективной и на сегодняшний день применяется во всех современных двигателях.

Устройство топливной системы Лада Гранта и ее особенности

Система подачи топлива Лада Гранта предназначена для транспортировки топлива в двигатель автомобиля в виде рабочей смеси, состоящей из бензина и воздуха. Каждый участок системы выполняет определенные функции:

1. Бак служит для хранения запаса топлива;
2. Воздушный фильтр очищает воздух, который, смешиваясь с топливом, попадает в камеру сгорания проходя воздуховод;
3. Заслонка дроссельная контролирует напор воздуха;
4. Погружной топливный насос подает горючее из бака, очищая его через сетчатый фильтр;
5. Топливный модуль, состоящий из фиксирующего уровень датчика горючего и регулятора давления, объединён с погружным электронасосом для контроля расхода топлива.
6. Впускной трубопровод и ресивер служат для нагнетения воздуха к клапанам впуска.
7. Регулятор давления способствует бесперебойному давлению топлива в системе.
8. Адсорбер, состоящий из емкости с активированным углем, поглощает пары бензина и, при необходимости, подает их во впускной трубопровод путем продувания.

Система питания LADA GRANTA
