Устройство двигателя змз 405240

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

С моторами 4061 и 4063 произведена обратная модернизация:

снижена мощность и крутящий момент;
обороты ХХ стали 750 мин -1 вместо 800 мин -1 ;
максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

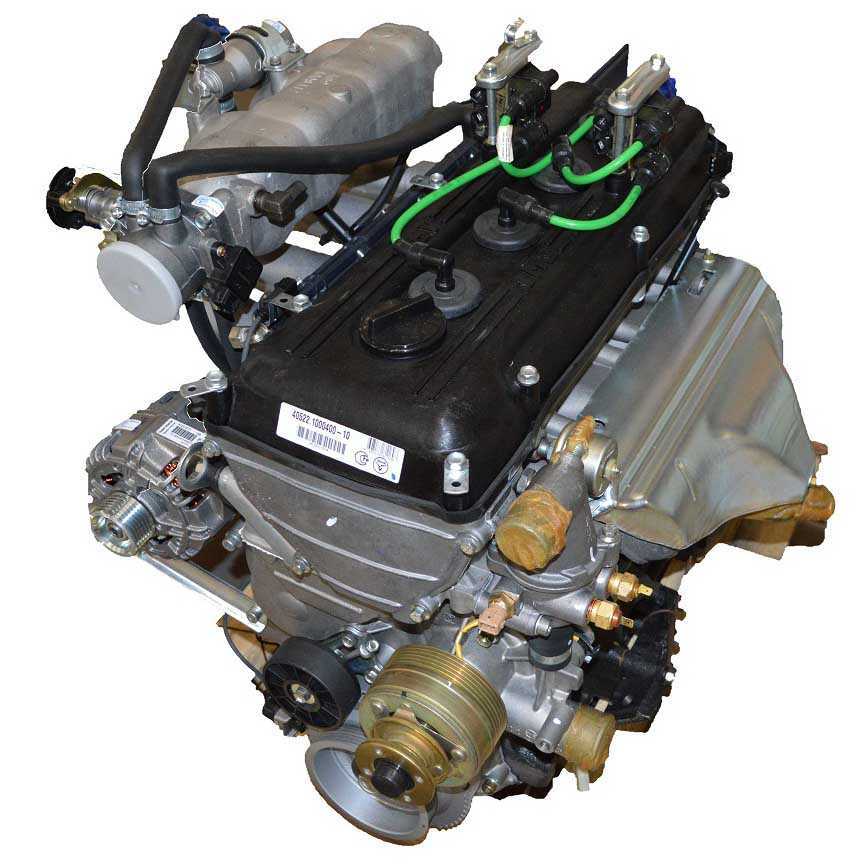

Двигатель ЗМЗ 4052.10 / 40522.10 / 40524.10 / 40525.10 2.5 л. 152 л.с.

Какое моторное масло заливается с завода (оригинальное): Синтетика 5W30
Типы масла (по вязкости): 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40
Сколько литров масла в двигателе (общий объем): 6.0 л.с.
Расход масла на 1000 км.: до 100 мл.

В разделе на вопрос Какое масло лить в ЗМЗ 405 ? заданный автором Барс Городской

лучший ответ это

Ответ от 22 ответа

Привет! Вот подборка тем с ответами на Ваш вопрос: Какое масло лить в ЗМЗ 405 ?

Ответ от Murzik99rus

20w50.

Ответ от Дорогой Джон

веретенку или нигрол.

Ответ от Алексей Зайцев

MANNOL MOLIBDEN Benzin, Shell — 10W 40, esso 10w40, castrol, mobil.

Ответ от Алексей

лучше залить густое масло типа как посоветовали 20W50 ну такое масло не из дешевых выйдет и скорее всего его будет трудно найти. 10W50 можно найти и синтетику 10W60. Но это дорого и не практично. остается только полусинтетика 10W40 +присадка для густоты масла, продается в автомагазинах

Ответ от Otskarik

Мурзик прав, но полагаю что с учетом погоды и 10В40 или 15В50 хватит за глаза. посмотри на разницу в цене и прими окончательное решение сам. «MANNOL MOLIBDEN Benzin, Shell — 10W 40, esso 10w40, castrol, mobil.» — а морда у машинки не треснет??)), насколько я понимаю, нужно ДОЕХАТЬ, а НЕ ЕЗДИТЬ ПОТОМ ЕЩЕ 20-50 тыс. что такое 405 — не знаю, а 402 — красной лампе слегка подмаргивать ТОЛЬКО на холостых разрешено (так пишет Букварь-Мурзилка), все равно свои 150тыс. пробегает допустимо (на будущее) до 30% масло МС20 добавлять в моторное масло (понятно, что в минералку), чтоб не убить, когда нужно еще поездить.

Ответ от Иван подзаборный

GM полусинтетику или зик полусинтетику 10-40, если хочешь чтобы масло не уходило в угар и давление не падало при нагреве до рабочей темпиратуры. кстати насчет давления-скорее всего неисправны датчики или разъемы в проводке. за 90 тысяч этот двигатель сложно так ушатать. звуки гидриков в большенстве случаев лечатся вливанием в масло кондиционеров металла, но вообще-это некритично. уверен что этот двигатель на нормальном масле еще сотню тысяч вполне проездит.

Ответ от Дядя Саня *VOLGA 3110 SL*

У меня большие сомнения, что такое может быть на 405 двигателе при 90 тыщ пробега. Гидротолкателям при таком пробеге ни хрена ничего не будет. Скорей всего просто засрали их так, что клапана не держат, поэтому и цокают. Промывка и замена масла может решить эту проблему, но не полностью. Слабое давление масла— тоже сомнительно при таком пробеге. У 406,405 двигателей болезнь в нестабильной работе датчика давления масла (бочонок такой у клапанной крышки) Вытягивается мембрана и показатель давления не тот. Замени его в первую очередь. Уверен на 95%, что показания давления придут в норму.

Конструкция ЗМЗ 405

Двигатель «Заволжского завода» – четырехтактный автомобильный силовой агрегат с рядным расположением цилиндров и поршней. Подача топлива во впускные каналы цилиндров и зажигание управляется электронной системой. Двигатель оснащен системой внешнего образования топливно-воздушной смеси. Возвратно-поступательное движение поршней преобразуется во вращательное посредством одного общего для всех поршней коленчатого вала. Два распределительных вала с верхним расположением. Система охлаждения замкнутого типа, жидкостная с принудительной циркуляцией охладителя. Система смазки 405-го двигателя – комбинированная. Смазывающие материалы подаются к движущимся деталям под давлением путем разбрызгивания.

Рис.1 – Поперечный разрез двигателя ЗМЗ-405

1 – валик привода масляного насоса; 2 – головка цилиндров; 3 – впускная труба; 4 – крышка клапанов; 5 – указатель уровня масла; 6 – выпускной коллектор; 7 – блок цилиндров; 8 – коленчатый вал; 9 – масляный насос; 10 – масляный картер

Рис2. – Левая сторона двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

1 – датчик температуры охлаждающей жидкости системы управления; 2 – датчик сигнализатора перегрева охлаждающей жидкости; 3 – датчик сигнализатора аварийного давления масла; 4 – штуцер подсоединения шланга к расширительному бачку; 5 – штуцер подсоединения вакуумного шланга усилителя тормозов; 6 – разъем датчика положения коленчатого вала; 7 – катушки зажигания; 8 – указатель уровня масла; 9 – датчик фазы; 10 – экран выпускного коллектора; 11 – выпускной коллектор; 12 – задний кронштейн подъема двигателя; 13 – картер сцепления; 14 – пробка слива масла; 15 – место подсоединения штуцера шланга слива масла из радиатора; 16 – кронштейн левой опоры двигателя; 17 – пробка слива охлаждающей жидкости

Рис.3 – Вид двс ЗМЗ-405 спереди

1 – шкив-демпфер коленчатого вала; 2 – датчик положения коленчатого вала; 3 – автоматическое натяжное устройство; 4 – генератор; 5 – топливная магистраль с форсунками; 6 – штуцер подсоединения шлага от адсорбера; 7 – дроссельный модуль с электроприводом; 8 – шланг малой ветви вентиляции картера; 9 – трубка основной ветви вентиляции картера; 10 – крышка маслоналивного патрубка; 11 – крышка клапанов; 12 – патрубок отвода охлаждающей жидкости в радиатор; 13 – ремень привода агрегатов; 14 – патрубок подвода охлаждающей жидкости из радиатора; 15 – водяной насос с электромагнитной муфтой; 16 – точка крепления провода «–» от кузова автомобиля; 17 – масляный картер

Рис.4 – Правая сторона двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

1 – патрубок отвода охлаждающей жидкости в отопитель; 2 – патрубок подвода охлаждающей жидкости из отопителя; 3 – датчик детонации; 4 – точка крепления провода «–» КМПСУД и провода «–» с кузова автомобиля; 5 – крышка привода масляного насоса; 6 – ресивер; 7 – впускная труба; 8 – точка крепления провода «–» КМПСУД; 9 – крышка верхнего гидронатяжителя; 10 – передний кронштейн подъема двигателя; 11 – термоклапан; 12 – крышка нижнего гидронатяжителя; 13 – масляный фильтр; 14 – кронштейн правой опоры двигателя; 15 – стартер; 16 – опора вилки выключения сцепления

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Расход топлива «Газель» – заводские нормы

Для любого автомобиля существуют определенные нормы по расходу топлива – норма дается в литрах на 100 км пробега. Но цифры эти условные, в них не учитываются условия эксплуатации машины. Как правило, контрольный расход топлива замеряется на ровной асфальтированной дороге при определенной скорости. Заводчанами не учитывается прогрев двигателя, загруженность транспортного средства, дорожные условия. Почти всегда приведенные нормы меньше фактического потребления горючего. Но для приблизительных расчетов обозначенные цифры все же учитываются, следует только добавлять 10-20% к полученному результату.

Таблица расхода топлива различных модификаций Газели

Модель автомобиля	Модель двигателя, тип	Объем двигателя, в литрах	Контрольный расход, на 100 км пробега
ГАЗ 3302	ЗМЗ 402	2,445	11,0
ГАЗ 33022 фургон	ЗМЗ 402	2,445	12,5
ГАЗ 33027 4WD	ЗМЗ 402	2,445	13,5
ГАЗ 33023 фермер	ЗМЗ 406 карб.	2,286	11,5
ГАЗ 3302	ЗМЗ 406 инжектор	2,380	11,0
ГАЗ 3302	Chrysler	2,460	11,5
ГАЗ 3302	УМЗ 4216 инжектор	2,890	11,5-13
ГАЗ 33023 фермер	Chrysler	2,460	11,0
ГАЗ 33027 4WD	ЗМЗ 406 карб.	2,286	12,5
ГАЗ 330273 4WD	УМЗ 4216 инжектор	2,890	12,5-15

Модель автомобиля	Модель двигателя, тип	Объем двигателя, в литрах	Контрольный расход, на 100 км пробега
ГАЗ 3302	ГАЗ 560 турбонаддув	2,134	11,0
ГАЗ 33027 4WD	ГАЗ 560 турбонаддув	2,134	12,5
ГАЗ 33023 фермер	ГАЗ 560 турбонаддув	2,134	11,0
ГАЗ 3302	Cummins ISF	2,781	10,3
ГАЗ 33027 4WD	Cummins ISF	2,781	11,3

Данные все приблизительные, потому что в разных источниках информации они отличаются.

Система смазки двс ЗМЗ-405 — комплектующие детали

____________________________________________________________________________

Система смазки двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь комбинированная – под давлением и разбрызгиванием.

Давление в системе создает масляный насос шестеренчатого типа, расположенный внутри поддона картера. Редукционный клапан насоса плунжерного типа, отрегулирован на заводе.

Рис.5 – Схема системы смазки двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

Ведомая шестерня напрессована на полый валик привода масляного насоса двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь, вращающийся в расточках блока цилиндров.

В верхнюю часть отверстия ведомой шестерни запрессована втулка, в отверстие которой вставлен шестиганник. Своим нижним концом шестигранник входит в шестигранное отверстие валика масляного насоса. Сверху привод масляного насоса закрыт крышкой, прикрепленной через прокладку четырьмя болтами к блоку цилиндров. При вращении ведомая шестерня своим торцем прижимается к крышке привода. Насос через приемный патрубок забирает масло из поддона картера и по каналу в блоке цилиндров подводит его к масляному фильтру. Масляный фильтр двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь – полнопоточный, неразборный, снабжен перепускным и противодренажным клапанами. После фильтра масло поступает в главную масляную магистраль (продольный канал) блока цилиндров, оттуда, по каналам в блоке – к коренным подшипникам коленчатого вала, подшипникам промежуточного вала, верхнему подшипнику валика привода масляного насоса, к гидронатяжителю цепи первой ступени привода распределительных валов. От коренных подшипников масло через каналы коленчатого вала поступает к шатунным подшипникам и от них, через отверстия в шатунах – к поршневым пальцам и разбрызгиванием на днища поршней. От верхнего подшипника валика привода масляного насоса ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь масло через поперечные сверления и полость валика подается для смазки нижнего подшипника валика и торцевой поверхности ведомой шестерни привода. Шестерни привода насоса смазываются струей масла через калиброванное сверление (диаметром 2 мм), выходящее в канал главной масляной магистрали.

Рис.6 – Масляный фильтр двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

Вытекая из зазоров и стекая в картер в передней части головки блока цилиндров, масло попадает на на цепи и звездочки привода распределительных валов.

В системе смазки двигателя для охлаждения масла применяется масляный радиатор, расположенный перед радиатором системы охлаждения.

Рис.7 – Термоклапан двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

Замена масляного фильтра двигателя ЗМЗ-405

____________________________________________________________________________

Блок цилиндров и головка двигателей Тойота 3S-FE, 3S-GE
ГРМ Тойота 3S-FE, 3S-GE
Топливная система Тойота 3S-FE, 3S-GE
Двигатели toyota 1AZ-FE и 2AZ-FE и их компоненты
Блок управления и датчики двигателя toyota 1AZ-FE и 2AZ-FE
Поршни, шатуны и коленвал 4A-FE, 5A-FE, 4A-GE, 7A-FE
Проверка и регулировки двигателей Toyota 4A-FE, 5A-FE, 7A-FE и 4A-GE
Разборка и сборка блока цилиндра Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE
Ремень привода ГРМ Toyota 4A-GE
Ремень привода ГРМ Тойота 4A-FE, 5A-FE, 7A-FE
Система впрыска топлива 4A-FE, 4A-GE, 5A-FE и 7A-FE
Замена цепи привода ГРМ Тойота 1ZZ-FE
Блок и головка цилиндров 1ZZ-FE
Замена ремня привода ГРМ Тойота 1G-FE
Проверка и регулировка зазоров в клапанах двигателя 1JZ-GE/2JZ-GE

____________________________________________________________________________

Двигатель ЗМЗ-409
Двигатель ЗМЗ-406
Двигатель ЗМЗ-405
Двигатель ЗМЗ-402

О двигателях ЗМЗ

Прежде чем говорить о давлении масла, стоит познакомить читателя с самим двигателем. Двигатели ЗМЗ выпускаются Заволжским моторным заводом. У них 4 цилиндра и 16 клапанов.

Двигатели ЗМЗ выпускаются Заволжским моторным заводом

Устанавливаются эти моторы на автомобили «Волга», «УАЗ», «ГАЗель», «Соболь». Семейство включает в себя моторы ЗМЗ-402, 405, 406, 409, 515 и ряд их специальных модификаций. У двигателей ЗМЗ есть свои плюсы:

хорошая ремонтопригодность;
простота устройства;
невысокая требовательность к качеству горючего.

Но есть и минусы:

привод ГРМ является очень громоздким;
надёжность натяжителя цепи в приводе ГРМ оставляет желать лучшего;
поршневые кольца имеют архаичную конструкцию. В результате наблюдаются большие потери смазки и провалы мощности;
общее качество литья и термической обработки отдельных деталей двигателя с каждым годом становится всё хуже.

Норма давления масла в двигателях ЗМЗ

Давление в смазочной системе измеряется только на хорошо прогретом двигателе, работающем на холостом ходу. Скорость вращения коленвала в момент измерения не должна превышать 900 оборотов в минуту. Вот какие нормы масляного давления считаются идеальными:

для моторов ЗМЗ 406 и 409 идеальным считается давление в 1 кгс/см²;
для моторов ЗМЗ 402, 405 и 515 идеальное давление составляет 0.8 кгс/см².

Здесь же следует отметить, что наивысшее давление в смазочной системе двигателя ЗМЗ теоретически может достигать 6.2 кгс/см², однако на практике этого почти никогда не происходит. Как только давление масла достигнет отметки в 5 кгс/см², в моторе открывается редукционный клапан и избыток масла уходит обратно к масляному насосу. Так что достичь критической отметки масло может только в одном случае: если редукционный клапан заклинило в закрытом положении, а такое случается крайне редко.

Подбор вязкости

Для начала посмотрим рекомендации производителя. МаслА вязкостью 10-40, 5-40, 0-40. Наверное, всем известно, что первая цифра косвенно указывает на «прокачиваемость» продукта при низких температурах

Обратите внимание на вторую цифру. Она везде одинакова

Нигде не указана вязкость 5-30. В двух словах попытаюсь объяснить почему.

Двигатели змз очень плохо расточены. Так называемым «групповым способом». То есть с расточки привезли 100 блоков, в них гарантировано должны встать поршни и двигатель должен заработать. Это явление носит на наших заводах педерастическое название – «гарантированность сборки». Зазор в паре поршень-цилиндр в среднем должен быть 6 соток (0.06мм). Четыре сотки это чистый зазор и две-три сотки на хон в цилиндре. Средняя цифра по двигателям змз – 10 соток. Встречались экземпляры до 15 соток. К чему веду разговор? Как ни странно к вязкости масла.

Более жидкие масла для данного двигателя могут оказаться, просто губительны. При таких зазорах, оно просто не будет держаться в паре «поршень-цилиндр». Поэтому заводом и рекомендованы масла данных вязкостей. Завод просто обеспечил себе страховку.

Вентиляция картера-за и против — Сообщество «ГАЗ Волга» на DRIVE2

Друзья, задумал изменить вентиляцию картера! после последней чистки форсунок и впускного рессивера я понял что надо что то делать! зрелище было не из приятных( увидел я какие наросты черной гадости присутствуют во впуске, причем наблюдаю их не только у себя но и почти во всех машинах с которыми приходится сталкиватся. Варианты решения чистоты впуска вижу следующие:-кинуть шланг от крышки клапанов куданибудь ближе к КПП

-на штуцер дроселя одеть фильтр (предположительно как на ГУРе) или пустить его в патрубок подачи воздуха на рессивер (как на ланосах)

Плюсы:-чистый РХХ-чистый дросель-чище масло

-невозможность скопления картерных газов (которые могут давить на прокладки и сальники)

Минусы:-теряю масляный туман (который якобы смазывает дросель и рхх)-потеря масла грамм 200 (это еще под вопросом, потому что масло будет в виде тумана)

-вношу вклад в убийство природы (не сильно переживаю)

Писать что мотор кидает масло или что бензин плохой и т.д. не надо! разберается именно этот вопрос! делать маслоотделитель картерных газов тоже не горю желанием-когда забьется не извесно а прошяпиш и на тебе пробой прокладки/сальника!1000 раз на карбюраторных моторах кидал вентиляцию картера вниз и вот недавно сделал так другу на опеле… себе тоже подумываю.

маслоотделитель как видно на фото уже делают многие!

вот такая гадость будет если долго не обслуживать…

ну как вам такое?

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности .

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

ЗМЗ-40524.10;
УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Рабочая температура двигателя Каменс

Во время работы мотора Камминс, температура газов внутри его рабочих цилиндров постоянно изменяется от 80 до 2200 град. При этом, минимальное значение соответствует температуре воздуха в конце впуска, а максимальное – процессу сгорания рабочей смеси. Учитывая достаточно высокую температуру горения мелкораспыленного жидкого топлива, не трудно догадаться, что и сама конструкция двигателя, при работе в таких условиях, может прогреться до значительной температуры.

Однако, уже при достижении отметки в 100 град., происходит перегрев деталей мотора и наблюдается разжижение его смазочного материала. Снижение густоты смазки, в свою очередь, усиливает трение и ускоряет износ контактирующих поверхностей, что неблагоприятно сказывается на продолжительности их срока службы.

Рабочая температура двигателя Каменс на ГАЗели, КамАЗе и др. автомобилях составляет 90…95 град.

При этом следует отметить, что несоблюдение нижней границы также является опасным для технического состояния двигателя. Переохлаждение, как правило, приводит к ухудшению процесса смесеобразования и увеличению потерь энергии на трение, вследствие чего, повышается интенсивность износа

поршневых колец

поршней

и рабочих

цилиндров
