Пусковое устройство для автомобиля своими руками. пошагово

Работа с дизелем: как правильно заводить

После того как заведённый ПД МТЗ-82 прогреется, осуществляется запуск дизеля. Последовательность действий такова:

1. Отключается фрикционная муфта. Одновременно с этим шестерня венца в дизельном маховике вводится в зацепление.
2. Включается муфта сцепления. Осуществляется посредством плавного перемещения рычага по направлению от себя. Если во время этого процесса заметно уменьшение частоты вращения двигателя, значит, пускач не набрал достаточного числа оборотов. Исправляется такая ситуация просто – выключается фрикционная муфта и включается уже после нормализации оборотов ПД.
3. После приведения в действие коленчатого вала (он начинает проворачиваться) включается подача топлива в цилиндры.
4. Когда дизель запущен, ПД останавливают: кнопкой отключается специальное устройство – магнето и перекрывается кран топливного бака.
5. Заведённый трактор должен проработать в тестовом режиме, на малых и средних оборотах. По истечении двух-трёх минут мотор переводится в режим нормального функционирования. Производится перевод рычага подачи топлива вперёд, до упора.

Если стартерная шестерня вышла из зацепления, но завести дизель не удаётся, необходимо повторить операцию. Перед тем как снова вводить шестерню в зацепление, убедитесь в том, что коленчатый вал не вращается.

Как устроено портативное пусковое устройство

В принципе, заправка портативного загрузочного устройства, обычно называемого «пусковым устройством», «бустером» или «лаунчером», мало чем отличается от заправки повербанка, который сегодня, в эпоху быстрой загрузки со смартфона, находится в кармане каждого второго.

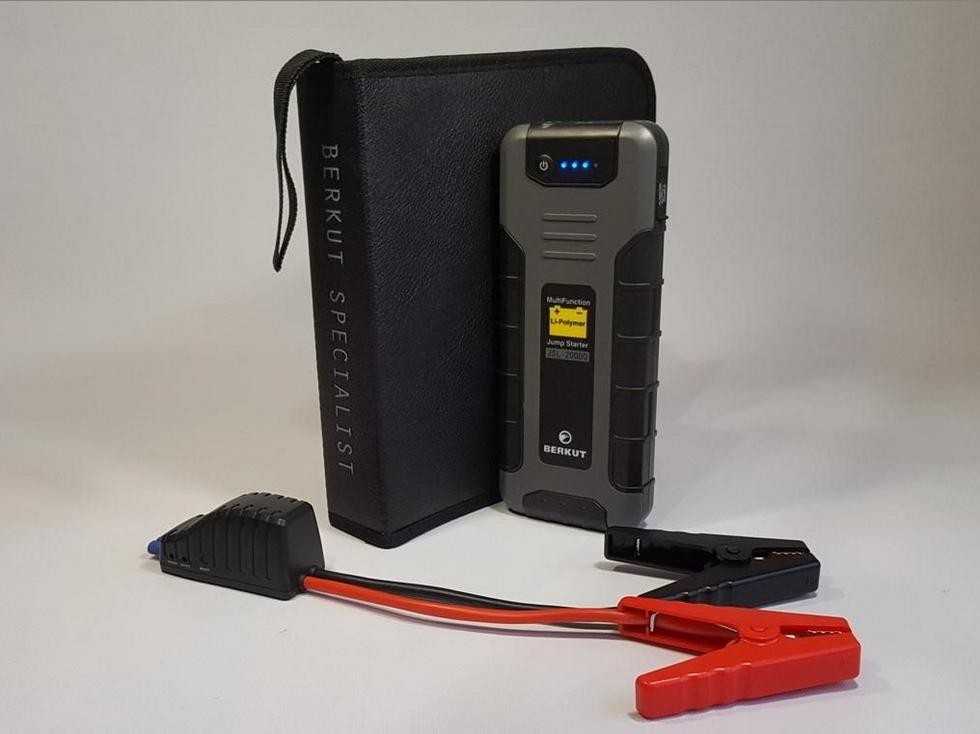

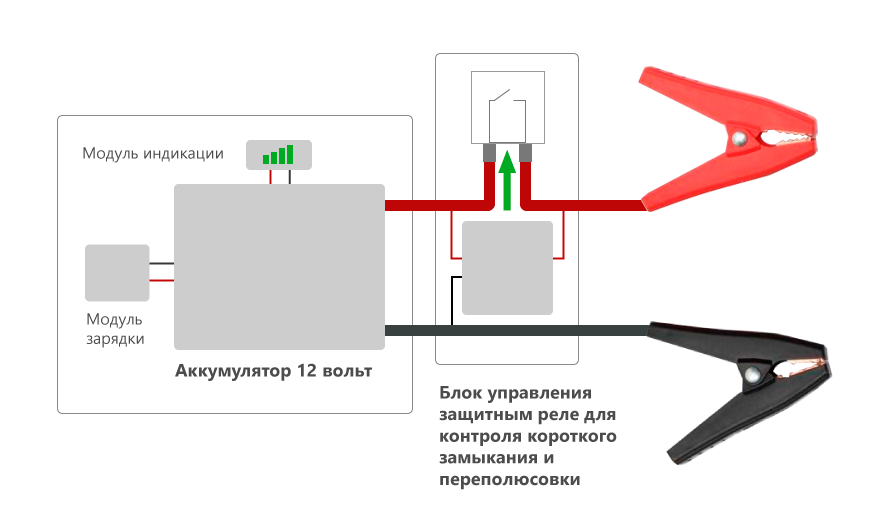

Основным отличием «джампстартеров» от повербанков для телефонов является чрезвычайно высокий ток на выходе аккумулятора, что позволяет кратковременно отдавать ток в несколько сотен ампер в пике, а также наличие защиты от обратной полярности и короткого замыкания. Эти устройства выпускаются сегодня самыми разными брендами и хорошо зарекомендовали себя в автомобильной среде, реально выручая в ситуациях, когда аккумулятор севший и его нужно срочно вынуть.

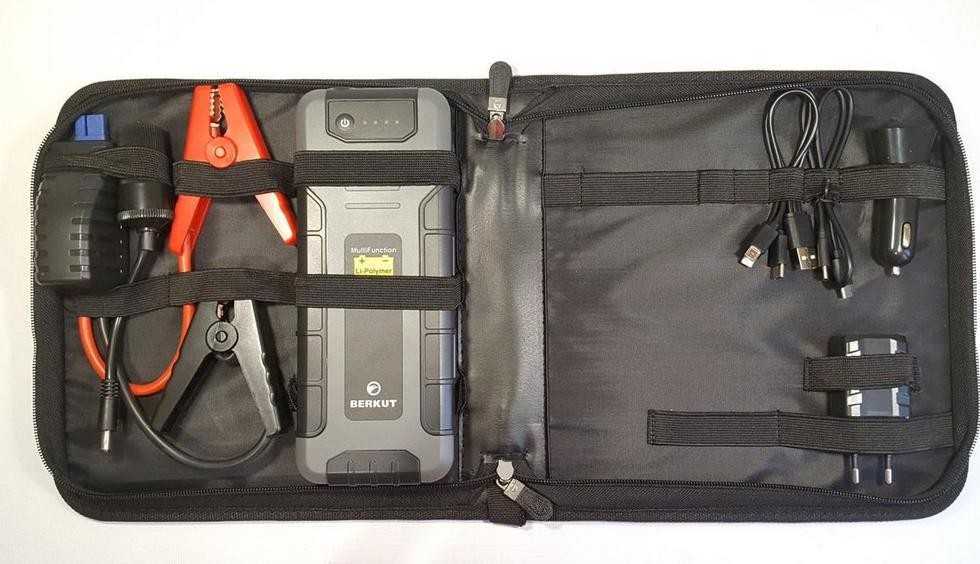

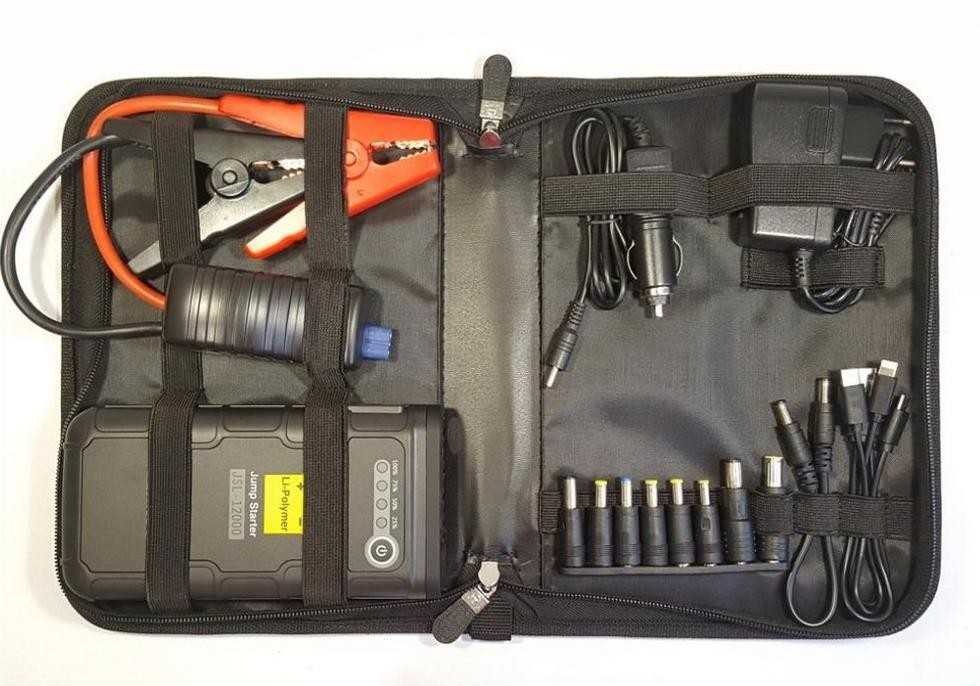

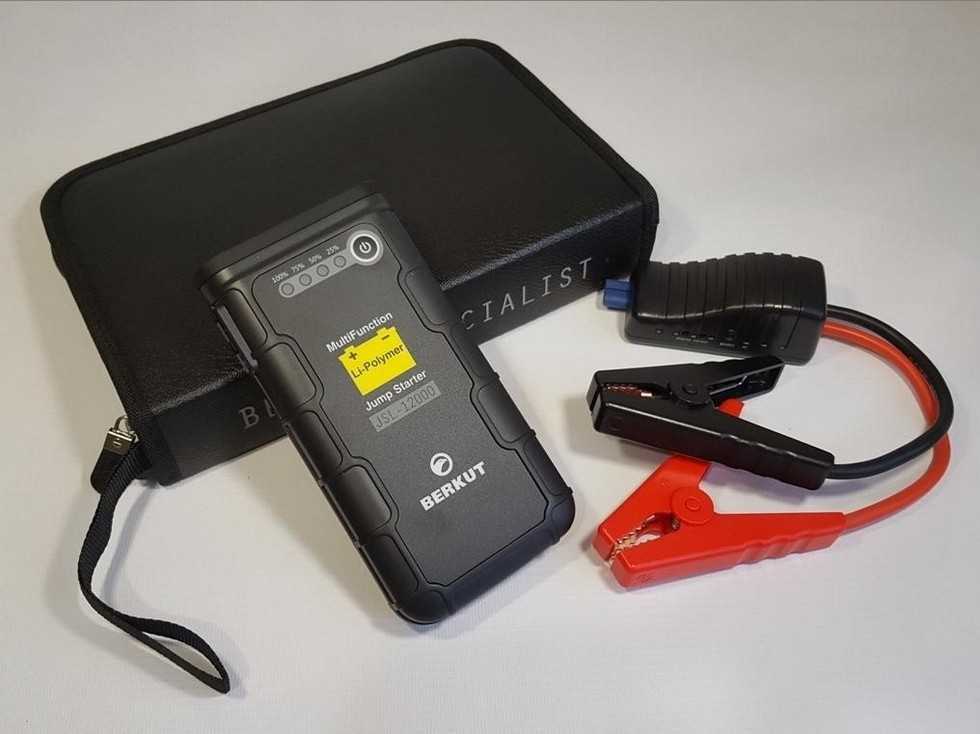

Для полного рассказа о «джампстартерах» как классе устройств возьмем две литий-полимерные (Li-Po) модели от известного своими компрессорами бренда BERKUT: более компактный JSL-12000 и более мощный JSL-20000:

Описание и принцип работы пуско-зарядного устройства

Здесь особо сложного ничего нет. Сетевое U = 220 В подаётся через выключатель на первичную обмотку трансформатора, а на вторичной происходит уменьшение переменного напряжения. Потом оно сглаживается двухполупериодным или мостовым выпрямителем, собранным на мощных диодах. Далее пульсирующее напряжение может быть отфильтровано посредством электролитических конденсаторов. При необходимости около выхода осуществляется увеличение напряжения, что делается с помощью усилителей, в которых основными компонентами являются транзисторы, тиристоры.

Из недостатков описываемого пуско-зарядного устройства можно отметить разве что солидный вес, что обусловлено установкой мощного и, как следствие, габаритного трансформатора. Ниже – схема двухполупериодного пуско-зарядного устройства своими руками:

В этой схеме задействован лабораторный трансформатор ЛАТР. Вместо двух диодов можно использовать и диодный мост типа КЦ405. Схема пуско-зарядного устройства для автомобиля с усилителем:

Как сделать пуско-зарядное устройство своими руками, чтобы оно наверняка заработало? Нужно соблюдать параметры деталей. Мощность указанных на картинке тиристоров – не менее 80 А (если будет использоваться диодный мост, то от 160 А). Диоды на ток – 100–200 А. Транзистор – КТ361 либо КТ 3102 (можно любой другой с такими же параметрами). Мощность используемых резисторов – от 1 Вт.

Собранное своими руками зарядно-пусковое устройство подключается через зажимы-крокодилы к АКБ в соответствии с полярностью. При нормально заряженной батарее с ПЗУ энергия поступать не будет. Если же АКБ не функционирует, тиристорный переход откроется, и зарядный ток пойдёт на батарею и стартер.

Расчёт обмоток трансформатора

Сначала нужно подобрать магнитопровод, сечение которого должно быть не меньше 37 кв. см. Чтобы рассчитать количество витков в первичной обмотке, необходимо воспользоваться формулами: Т = 30/S, где S – площадь магнитопровода и N = 220*Т, то есть W1 = 220*30/37 = 178 витков. Для обмотки необходимо использовать изолированный провод сечением не менее 2 кв. мм. Формула для вторичной обмотки: W2 = 16*Т = 16*30/37 = 13 витков. Здесь понадобится шина из алюминия площадью 36 кв. мм.

Стоит заметить, что формулы не всегда могут выдавать точное число обмоток (особенно вторичной), поэтому можно применить метод подбора. Намотав первичную обмотку, накрутите несколько витков вторичной и измерьте получившееся напряжение, не обрезая шину. Таким образом нужно добиться на выходе значения 14–16 В.

Дело будет обстоять проще, если у вас имеется ЛАТР – лабораторный трансформатор. От него нужно взять сердечник. Количество витков первичной обмотки – 265–295. Используйте изолированный провод сечением 2 мм. Намотку производите в три слоя. Далее обязательно проверьте значение тока холостого хода (включите мультиметр в разрыв между сетью 220 В и одним из концов обмотки). Прибор должен показывать 210–390 мА. Если показания больше, число витков нужно увеличить, в противном случае, наоборот, уменьшить. Вторичная обмотка разделена на две секции, в каждой из которых 15–18 витков. Здесь понадобится провод сечением 10 кв. мм.

Расчёт выпрямителя

Далее рассмотрены параметры электронных компонентов (помимо указанных выше), применяемых в обеих схемах:

1. Диоды. Максимальный пропускаемый ток не должен быть менее 100 А. Это могут быть В200, Д141, 2Д141, 2Д151 и иные аналогичные детали. Вместо КД105 не возбраняется применять КД209 или даже Д226. Стабилитрон – Д808, 2С182 и т. п.
2. Тиристоры. I = 80 А и более: ТС185, Т15-80, Т15-100, Т161, Т125 и т. п. Если используется вариант выпрямления тока с диодным мостом, тиристоры будут мощнее вдвойне: Т15, Т160, Т250, Т16 и другие, аналогичные.
3. Транзисторы. Здесь важен коэффициент усиления h = 21э. Это КТ361 либо КТ3107 проводимостью n-p-n. Вместо КТ816 подойдёт и КТ814.
4. Резисторы. Желательно, чтобы их мощность была не менее 1 Вт.
5. Выключатель. Должен держать ток от 6 А.

Подбор сечения проводов

Подбирая выходные провода, которые будут присоединяться к аккумулятору, нужно помнить, что их диаметр не может быть меньше такого же параметра вторичной обмотки. Лучше использовать многожильный медный кабель, используемый в сварочных аппаратах, где каждый проводок имеет сечение 2,5 кв. мм. Такую же площадь должен иметь провод, посредством которого самодельный аппарат будет подключаться к сети. Не забудьте приобрести мощные зажимы-крокодилы для подключения к клеммам АКБ. Здесь тоже рекомендуется использовать изделия, применяемы при сварке («масса»).

Принцип работы ПД-10

В системе зажигания ПД — 10 нет ничего сложного и всё предельно примитивно. Тем не менее, в нём используются как стандартные свечи зажигания с проводами высокого напряжения, так и специальный электрический стартер для запуска.

Посыл к вращению дизельного маховика происходит путём передачи редуктором с одной ступенью вращательных движений с помощью включающей шестерёнки.

Смазка всех рабочих деталей (шестерёнок и подшипников) самого пускового двигателя происходит путём равномерного разбрызгивания горючей смеси (дизельного топлива смешанного с маслом в пропорции 1 : 1).

Заливается эта гибридная жидкость по отдельности непосредственно в редуктор, где и происходит смешивание, а затем подача на детали.

При этом в использовании допустимо топливо и масла низкого качества, которые навредили бы более требовательным моторам.

Никакого дистанционного пульта управления ПД — 10 не имеет, а включение электрического стартера происходит при помощи нажатия на рычаг, расположенный прямо на корпусе стартера.

Подробную детализированную схему устройства ПД — 10 вы можете посмотреть ниже.

Здесь же по порядку будут перечислены все детали, составляющие этот пусковой двигатель, а также схема, указывающая на его расположение в общем пространстве мотора Д-240.

Пусковой двигатель ПД-10:

1 — коленчатый вал; 2 — шатун; 3 — маховик; 4 — стартер; 5 — искрогаситель; 6 — цилиндр; 7 — головка цилиндра; 8 — заливной краник; 9 — провод высокого напряжения; 10 — запальная свеча; 11 — поршень; 12 — карбюратор; 13 — гайка; 14 — колпак воздухоочистителя; 15 — фильтрующий элемент; 16 — корпус; 17 — тяга регулятора; 18 — регулятор.

Двигатель Д-240 вид слева. Цифрой 8 помечен пускач ПД-10.

Устройства на основе импульсных БП

Ещё одним вариантом является ПЗУ импульсного типа (схема 3). Это устройство способно генерировать токи до 100 и более ампер (зависит от элементарной базы). ПЗУ представляет импульсный источник питания с задающим генератором на микросхеме IR2153, выход которого выполнен в виде обыкновенного повторителя на базе BD139/140 или его аналога. В импульсном БП (далее ИБП) применяются мощные транзисторные ключи типа 20N60 с током 90 А и максимальным U = 600 В. В схеме присутствует также выпрямитель однополярного типа с мощными диодами.

Схема 3 — Пусковое устройство для автомобиля портативное своими руками с возможностью зарядки аккумулятора.

При подключении в сеть через цепь «R1 — R2 — R3 — диодный мост» происходит зарядка электролитических конденсаторов C1 и C2 , ёмкость которых прямо пропорционально зависит от мощности ИБП (2 мк на 1 Вт). Они должны быть рассчитаны на U = 400 В. Через R5 поступает напряжение для генератора импульсов, которое растёт с течением времени на конденсаторах и U на микросхеме. Если оно доходит до 11 — 13 В, то микросхема начинает генерировать импульсы для управления транзисторами. При этом появляется U на II обмотках трансформатора и открывается составной транзистор, подается питание на обмотку реле, которое плавно запустит стартер. Время срабатывания реле подбирается конденсатором.

Это ПЗУ снабжено защитой от токов короткого замыкания (КЗ) при помощи резисторов, выполняющих роль предохранителей. Они открывают при КЗ маломощный тиристор, который коротит соответствующие выводы микросхемы (она прекращает свою работу). Об исчезновении КЗ свидетельствует светодиод, который будет гореть. Если КЗ нет, то он гореть не будет.

Инструкция запуска тракторов Беларусь МТЗ и ЮМЗ с пускача или буксира

Касаемо запуска тракторов МТЗ 80 (82), а также родственного в конструкции и тяговом классе ЮМЗ 6 в зависимости от устройства системы запуска заводятся напрямую с электростартера или от пускового бензинового двигателя ПД 10. В свою очередь, сам пусковой двигатель может запускаться ручным способом или электростартером. А также в порядке исключения, которое в наших условиях часто приобретает традиционный метод трактор может запускаться с буксира или наката. Для понимания, как управлять системой запуска трактора от пускового двигателя, в статье описана практическая пошаговая инструкция действий и указаны рекомендации на основе опыта практиков при эксплуатации данной системы.

Трансформатор для пускового устройства автомобиля

Для создания такого пускового устройства от сети трансформаторного типа нужно перемотать сам трансформатор.

Нам понадобятся:

• Сердечник трансформатора
• Медная проволока 1.5мм-2мм
• Медная проволока 10мм
• Два мощных диода как на сварочных аппаратах
• Зажимы крокодильчики для удобства пользования и присоединения проводов пускача к аккумуляторное батареи автомобиля, очень желательно медные, так как у них большая проводимость, и толстые толщиной не менее 2мм

Собственно приступаем к процессу изготовления портативного пускового устройства для автомобиля своими руками

Для этого нужно сделать первичную обмотку трансформатора медной проволокой в изоляции диаметром не менее 1.5-2мм, количество витков будет примерно 260-300.

После того как вы намотаете эту проволоку на сердечник трансформатора вам необходимо замерять силу тока и напряжение, выдаваемое на выходе этих обмоток, оно должно быть в диапазоне 220-400 мА.

Если у вас получилось меньше, то отмотайте несколько витков обмотки, а если получилось более значении, то наоборот домотайте.

Теперь надо намотать вторичную обмотку трансформатора пуско зарядного устройства. Её желательно наматывать многожильным кабелем толщиной не менее 10мм, как правило вторичная обмотка содержит 13-15 витков, на выходе при замерах на вторичной обмотке вы должны получить 13-14 вольт, при этом как вы понимаете напряжение стало маленьким 13 вольт всего, но зато сила тока протекающему по нему возросла примерно до 100Ампер, а была всего 220-400 миллиампер, то есть сила тока возросла примерно в 300-400 раз, а напряжение уменьшилось примерно в 15 раз.

Для аккумулятора важно и то и другое, но в данном случае ключевую роль играет именно сила тока

Устройство и функционирование магнето ПД-10УД

Трактора, выпускаемые Минским заводом, в основном комплектуются магнето М124-Б1, которое имеет правостороннее вращение за счет фланцевой полумуфты, вращаемой шестерней ПД-10, и 27-ти градусный угол опережения зажигания.

Для выполнения своих функций магнето М124-Б1 комплектуется основными механизмами, обеспечивающими его работу: ротором, трансформатором и прерывательным узлом.

Генерируемый роторным узлом во время своего вращения переменный ток повышается вторичной обмоткой трансформатора до своего значения –10-15 кВт и подается на узел прерывателя. Образование искры, которая воспламеняет горючее, в свече зажигания происходит в момент передачи прерывателем тока, достигшего в первичной обмотке трансформатора своего максимального уровня.

ТОП лучших пуско-зарядных устройств

Автомобильные пусковые зарядные устройства относятся к многофункциональным устройствам для запуска автомобилей с полностью разряженным АКБ. Могут выполнять функцию как пуска, так и зарядки автомобильного аккумулятора.

Airline AJS-55-05

ПЗУ трансформаторного типа запускает автомобиль с севшим АКБ, а также заряжает и восстанавливает автомобильные батыри 6 и 12 В, даже если они разряжены в ноль. Изделие собрано в небольшом металлическом блоке с резиновой рукояткой сверху. Имеет стрелочный амперметр для контроля тока зарядки на передней части панели и удобную рукоятку управления. По бокам зарядки расположены вентиляционные решетки, препятствующие перегреву устройства. Кабеля с «крокодилами» вставляются в соответствующие разъемы на передней части панели и имеют достаточную длину для подключения к автомобилю.

Пуско-зарядное устройство может заряжать аккумуляторы с емкостью до 120 А·ч. Подходит для пуска двигателей любого легкового транспорта. Зарядный ток до 55 А.

Достоинства:

• сравнительно невысокая стоимость;
• есть ручка для переноски;
• надежная сборка;
• простое управление.

Главный недостаток – устройство не работает в мороз.

Посмотреть лучшие цены

Вымпел 80

Полностью автоматическое пуско-зарядное устройство, может самостоятельно контролировать уровень заряда АКБ и при необходимости меняет режим пуска и зарядки. Работает ПЗУ по принципу преобразования энергии сети в высокочастотный импульсный ток.

Устройство довольно компактное и весит 2 кг. Используется на батареях до 12 В и имеет пусковой ток 110 А. Такого показателя достаточно для пуска автомобиля или восстановления аккумулятора при эксплуатации в очень низких температурах. Охлаждается прибор небольшим вентилятором, установленным внутри корпуса. В качестве индикатора применяется аналоговый вольтметр, расположенный на передней части панели. ПЗУ имеет защиту от перегрева и коротких замыканий.

Достоинства:

• заряжает любые аккумуляторы независимо от емкости;
• наличие ручки для переноски;
• доступная цена;
• высокая степень защиты.

Минусом стоит выделить отсутствие ручки регулировки тока.

Посмотреть лучшие цены

Airline AJS-400-02

Небольшое, но при этом очень мощное пуско-зарядное устройство инверторного типа, выдает токи пуска от 250 А до 400 А. В комплект входит сам аппарат, два сетевых кабеля и инструкция по использованию. ПЗУ предназначено для пуска любого легкового и грузового транспорта, а также зарядки АКБ всех типов от 12 до 24 Вольт.

Устройство довольно габаритное и тяжелое при сравнении с другими подобными зарядками. Это обусловлено очень надежной и прочной конструкцией корпуса. Пуско-зарядное устройство Airline AJS-400-02 обладает уникальной технологией зарядки, благодаря этому после подключения к полностью севшему аккумулятору он заработает через 5 – 10 минут. На передней части панели размещен амперметр для контроля показаний. По праву может считаться одним из лучших пуско-зарядных.

Достоинства:

• адежная конструкция корпуса;
• быстрая зарядка АКБ;
• работает даже при низких температурах;
• защита разъёмов в виде резиновой крышки.

Главный недостаток этих данного пуско-зарядного – высокая стоимость.

Посмотреть лучшие цены

СПЕЦ УПЗУ-6000

Устройство выполнено в алюминиевом корпусе размером не больше обычного смартфона. Может «поднять» полностью севшую батарею. На левой стороне корпуса кнопка включения, на верхней части – разъемы и встроенный фонарик. На лицевой стороне размещены индикатора уровня заряда АКБ.

Пусковой ток устройство выдает от 160 до 320 А. В комплект входит сам прибор, сетевой адаптер, автомобильный адаптер для зарядки от прикуривателя, пусковые кабеля с зажимами, USB-кабель с разными выходами и инструкция по использованию. Пусковое зарядное устройство способно запустить любой бензиновый двигатель объёмом до двух литров. Емкость встроенного аккумулятора – 5 400 мА·ч. На передней панели размещен амперметр. После полной зарядки батареи устройство автоматически отключается.

Достоинства:

• интересный дизайн;
• невысокая стоимость;
• легкость и компактность;
• быстрая зарядка от прикуривателя;
• хорошая комплектация.

Из недостатков отмечена маленькая емкость батареи.

Посмотреть лучшие цены

Что лучше покупать: рейтинг портативных бустеров

Модели удобно классифицировать по прямому предназначению – многократности прикуривания. Судить о количестве раз можно по номинальному пусковому току и емкости. Авторитетность марки, как и в любой нише, влияет на цену. Самый раскрученный бренд – Carku. Качество – под стать: в тесте «За рулем» 21-я модель успешно выполнила все испытания и осталась живой.

На начало 2019 года рейтинг пуско-зарядных устройств для автомобиля включает модели различных классов:

• Noco GB40 Boost Sport (500 А, 24 000 мАч) – 10 000 рублей.
• Neoline Jump Starter 850 А (450 А, 20 000 мАч) – 9 000 рублей.
• Powerpod Titan (350 А, 19 500 мАч) – 12 000 рублей.
• Carku E-Power-21 (300 А, 18 000 мАч) – 10 000 рублей.
• iBatt iB-S935 (300 А, 18 000 мАч) – 7 000 рублей.
• Berkut Specialist JSL-18000 (300 А, 18 000 мАч) – 8 000 рублей.
• Aurora ATOM 18 Evolution (300 А, 18 000 мАч) – 8 000 рублей.
• High-Power TM15 (300 A, 16 800 мАч) – 5 000 рублей.
• Telefunken TF-JS03 (400 А, 16 000 мАч) – 5 000 рублей.
• Revolter Nitro (300 А, 15 000 мАч) – 8 000 рублей.

Наиболее частые поломки и их устранение

Бывают моменты, когда пусковой двигатель вообще не запускается. Что может быть причиной проблемы? Во-первых, это может быть засорение деталей ПД. Из-за этого топливо может не попадать в поплавковую камеру. В этом случае поможет полная очистка всех деталей. Так же краник может быть закрыт. Если это так, то следует его открыть и проблема исчерпается. Еще одна причина, по которой двигатель может не запускаться – отсутствие искры на конце свечи. В этом случает необходимо проверить целостность провода, проходящего через магнето. Если сбита регулировка, нужно завести двигатель, прогреть его, а затем отрегулировать частоту. Неотрегулированный угол опережения зажигания также может быть причиной того что двигатель не запускается.

Если двигатель запускается, но работает не так как надо, то причин несколько:

• Засорен жиклер холостого хода (необходимо промыть деталь).
• Винт холостого хода неправильно настроен (нужно перенастроить).
• Засорение главного жиклера (нужно промыть деталь).
• Неправильно отрегулирован угол зажигания (необходима регулировка).
• Проблемы с открытие дроссельной заслонки (надо настроить тягу регулятора).
• Засоренный трубопровод (надо промыть деталь).

ПД может быстро нагреваться. Проблему решить можно всего лишь долив воды. Но это не единственная причина. Также засорение камеры сгорания нагаром или межреберного пространства цилиндра и головки. В этом случае надо очистить детали от мусора перед этим выключив двигатель. Не всегда ПД перегревается из-за недостатка воды или скопления мусора среди деталей. Следует знать, что «пускач» должен работать максимум 10 минут за раз. Если это не учитывать, то он может преждевременно износиться.

Пусковой двигатель не развивает полную мощность. В этом случае надо проверить тягу от карбюратора к регулятору. Или же осмотреть воздухоочиститель на предмет засоров. В первом случает надо отрегулировать тягу, а во втором очистить воздухоочиститель от мусора.

Какими параметрами должно обладать пуско-зарядное устройство?

Чтобы силовой агрегат гарантированно завёлся, требуется рассчитывать параметры используемых компонентов конструкции. На выходе ПЗУ должно обеспечивать ток не менее 100 А, то есть мощность P = 1200 Вт. Но обязательно должен быть запас. Поэтому выдаваемое U = 14–16 В. Стоит отметить, что это минимальные параметры, с которыми возможен пуск мотора при условии, что АКБ хоть чуть-чуть, но ещё жива. Дело в том, что стартеру единовременно требуется энергия до 200 А, и некоторую её часть выдаёт батарея. Когда коленвал начинает проворачиваться, количество потребляемого тока падает примерно вдвое.

Регулировка зазора между контактами прерывателя

При помощи специального щупа осуществляется проверка зазора между контактами прерывателя, проворачивая при этом коленвал пускача за маховик до момента наибольшего расхождения контактов. Для регулировки зазора необходимо отпустить винт крепления контактной стойки и повернуть стойку отверстий, вставленную в прорезь эксцентрика.

Каждые два года эксплуатации рекомендуется менять смазку в подшипниках магнето, для чего сначала необходимо разобрать магнето и удалить остатки старой смазки. После промойте сепараторы подшипников в бензине и насухо протрите их и наружные кольца чистой тряпкой.

После сборки магнето необходимо протестировать на стенде. Также допускается следующий вариант проверки магнето. Подключите высоковольтный провод к выходу высокого напряжения и держа другой конец провода на расстоянии 5-7 миллиметров от корпуса магнето, резко поверните ротор вправо, при этом правильно собранное и отрегулированное магнето должно образовать искровой разряд.

Недостатки и преимущества простых самодельных пуско-зарядных устройств

Главные достоинства трансформаторного ПЗУ:

• простота сборки и высокая надёжность;
• мощность;
• возможность использования деталей б/у, что серьёзно удешевляет конструкцию;
• пуск двигателя с почти «мёртвым» аккумулятором;
• небольшая цена: даже если все элементы приобретать в магазине, стоимость самодельного ПЗУ будет в разы меньше заводского.

А что же с минусами? В первую очередь можно назвать большую массу. Впрочем, это некритично: вряд ли кто-то будет возить с собой данное устройство – его место в гараже, на «стационаре».

Есть и другая отрицательная сторона: в наиболее простых схемах пуско-зарядных устройств для автомобильных аккумуляторов отсутствует какая-либо защита от короткого замыкания, перегрузок, переполюсовок, что чревато выходом из строя как самого ПЗУ, так и электроники автомобиля. Отсутствие контрольных приборов – амперметра, вольтметра тоже плохо сказывается на эксплуатации простейших ПЗУ.

Ещё один минус: более сложные схемы зарядно-пусковых устройств для автомобильных аккумуляторов по плечу человеку, знакомому с азами радиотехники. Также устройство не будет полноценно функционировать, если в сети значительно меньше 220 В, а это в сельской местности совсем не редкость. Решить проблему можно, используя стабилизатор.

Принцип функционирования

Двигатель пусковой ПД10 — это стандартный бензиновый силовой агрегат с одним цилиндром. Поэтому принцип функционирования пускача аналогичен с двухтактным мотором. Простыми словами его можно описать так:

• поршень сдавливает рабочую смесь внутри цилиндра во время перемещения с нижней мертвой точки в верхнюю;
• после открытия впускного канала кривошипной камеры, в нее через карбюратор пускача поступает рабочая смесь, которая разрежается при движении поршня;
• как только поршень начнет приближаться к ВМТ, сжатая рабочая смесь воспламенится от свечи зажигания.

Пуская является одноцилиндровым бензиновым двигателем

Меры безопасности

1. Всегда перед пуском убеждайтесь в нейтральном положении рычага переключения передач и включении стояночного тормоза. Запуск на передаче грозит наездом трактора на человека, учитывая его местонахождение при ручном запуске.
2. Стояночный тормоз включается для исключения перекатывания трактора спровоцированного вибрацией машины при пуске.
3. Запуск осуществляйте в удобной прилегающей одежде без развивающихся полов, висящих концов рукавов и шарфов во избежание попадания элементов одежды в открытые вращающиеся детали пускового двигателя.
4. Запрещается при попытках ручного запуска ПД10 наматывать пусковой трос на руку.
5. Для безопасного старта осуществляют намотку троса не больше двух витков. При попытке запуска нужно осуществлять полный выход троса из маховика для избежания затягивания во вращающуюся деталь запущенного пускача.
6. При закрытом хранении техники запуск производите в условиях хорошей вентиляции.

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму.

Виды ПЗУ:

• трансформаторные;
• аккумуляторные;
• конденсаторные;
• импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

• надёжность;
• высокая мощность;
• запуск авто в случае, если аккумулятор является «мёртвым»;
• простое устройство;
• регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

• мощность (P): 1,3−1,6 кВт;
• U = 12−24 В (зависит от транспортного средства);
• ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
• площадь (S) магнитопровода: 37 кв. см;
• диаметры провода I и II обмоток: 2 и 10 кв. мм;
• количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

• двуполупериодная;
• мостовая.

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.

Этапы запуска трактора МТЗ 80 с пускача

Для полного представления описываем наиболее сложный процесс запуска дизеля трактора от пускового двигателя с использованием ручного троса.

Подготовка трактора

Перед запуском производится стандартный осмотр трактора: креплений корпусов трансмиссии, двигателя и затяжки ходовой, а также узлов всех систем. Для безопасного и успешного запуска производят следующие контрольные проверки и действия:

Уровень жидкости в охлаждающей системе
Уровень масла в картере дизеля
Наличие дизельного топлива в баке
Наличие бензина в бачке питания пускача
Устанавливают трактор на стояночный тормоз

ОЧЕНЬ ВАЖНО ДЛЯ БЕЗОПАСНОСТИ! Переводят рычаг переключения КПП в нейтральное положение или при наличии датчика блокировки пуска в соответствующее положение
Для хорошего старта дизеля рычаг управления подачей топлива переводят на максимальную подачу

Запуск пускового двигателя

Учитывая упрощённую конструкцию глушителя и прямой выход выхлопных газов ПД 10 нужно быть морально готовым, что все действия при пуске вы будете выполнять в условиях грохота работы пускача.

Движением общего рычага управления трансмиссии или отдельного рычага по правую сторону корпуса трансмиссии вводят в зацепление шестерню бендикса с маховиком дизеля
Открывают кран для подачи бензина к карбюратору ПД 10,
Усаживают узел на конце пускового троса в паз проточки и наматывают плотно, с натяжкой на маховик, с учётом того, что коленвал ПД 10 вращается по часовой стрелке. Наматывать трос можно двумя способами непосредственной намоткой троса на маховик или его вращением. Для нейтрализации сопротивления компрессии при намотке троса на маховик открывают декомпрессионный клапан на головке цилиндра пускача.
Если пользовались клапаном — закрывают декомпрессор. Для создания стартового обогащения смеси, под действием разрежения воздуха в камере карбюратора, закрывают воздушную заслонку.
Дополнительно для хорошего старта пускача, нажатием на утопитель диафрагмы карбюратора, принудительно подают порцию бензина в диффузор

Важно, чтобы порция была умеренной без залива свечи.
Затем берут за рукоятку на конце троса двумя руками и на максимальной амплитуде замаха выдёргивают трос, предавая вращательный импульс маховику. При этом запрещается наматывать конец троса на руку и производить частичное выдёргивание

Холодный двигатель, естественно, с первой попытки может не завестись, для старта наматывают трос и повторяют попытку. Если двигатель не завёлся в результате перелива топлива – открывают клапан и производят продувку цилиндра, также вращая маховик с помощью троса.

Нюансы при пересчете мощности и емкости

При выборе портативного пускового устройства многие покупатели ориентируются на указанные производителем энергетические характеристики. Как правило, они даются в ампер-часах или ватт-часах. Чтобы перевести одно в другое нужно умножить ампер-часы на 3,7В. В результате получаются ватт-часы. А значение 3,7В — это напряжение одиночного литиевого аккумулятора, используемого в таких изделиях. В реальных образцах несколько аккумуляторов установлены последовательно.

Параметр, измеренный в ампер-часах для Li-Ion, Li-Pol и даже Li-Fe (специальный тип батареи для длительных нагрузок) аккумуляторов обычно называют емкостью. Но на самом деле произведение тока на время дает вовсе не емкость, а заряд. Это касается и другого заявляемого производителями параметра — мощности, которая измеряется в ваттах. Ведь емкость не является для химического источника тока абсолютным измеряемым значением запасенной энергии. Эти показатели зависят от величины разрядного тока, при котором были проведены замеры.
