Как установить фазы газораспределения змз 406

Проверка цепи ГРМ двигателя ВАЗ 2101-2107

Двигатели «классических» автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 имеют цепной привод газораспределительного механизма (ГРМ).

Признаки растяжения цепи привода ГРМ

В случае появления повышенной шумности в работе двигателя со стороны привода ГРМ (двигатель тарахтит, цепь «хлопает»), неустойчивых оборотов холостого хода (двигатель «троит»), снижения мощности и приемистости, «провалов» после нажатия на педаль газа необходимо в числе прочего проверить не растянулась ли цепь. В случае ее сильного растяжения смещаются фазы ГРМ (положение распределительного и коленчатого валов относительно друг друга).

Если присутствуют перечисленные признаки не следует тянуть с проверкой цепи, так как возможна поломка успокоителя цепи и ограничительного пальца.

Способы проверки растяжения цепи ГРМ на двигателях ВАЗ 2101-2107

Растянутая цепь начинает оказывать негативное воздействие на работу двигателя при растяжении более 4 мм. До этого предела ее натяжение можно отрегулировать натяжителем.

Перед проверки снимаем клапанную крышку двигателя для обеспечения доступа к цепи.

Первый способ проверки цепи

Приподнимаем вверх рукой звенья цепи посередине звездочки распредвала. Если звенья приподнимаются выше середины высоты зуба звездочки, цепь растянута и подлежит замене.

Второй способ проверки цепи

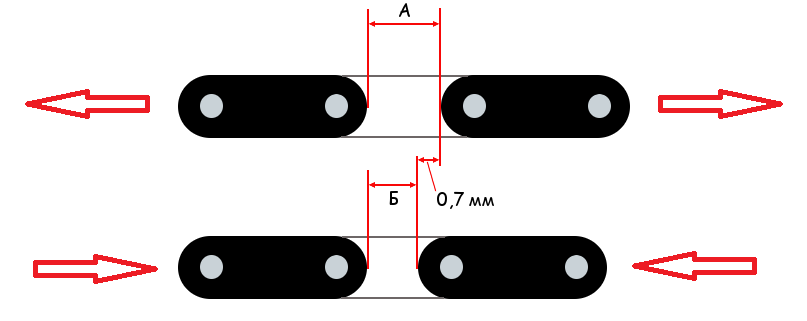

Ослабляем натяжение цепи. Приподнимаем ее и руками растягиваем ее звенья в разные стороны. Измеряем расстояние на которое сместятся звенья относительно друг друга (расстояние «А»). Сжимаем звенья, сдвигая их друг к другу на максимальное расстояние. Вновь измеряем расстояние между звеньями (расстояние «Б»). Вычитаем из расстояния «А» расстояние «Б» (определяем суммарный зазор в двух соединениях, который образуется за счет износа втулок и осей звеньев). Предельный износ 0,7 мм, что для звеньев всей «короткой» цепи составит 3,99 мм, «длинной» 4,06 мм. Это равно или превышает предел растяжения в 4 мм.

Помимо проверки на растяжение производим визуальный осмотр цепи. В случае наличия скола втулок и трещин цепь подлежит замене.

Примечания и дополнения

Аналогичную проверку можно проводить на двигателях автомобилей Нива, так как привод ГРМ у них так же цепной.

Источник

OMM78

Замена цепи ГРМ на Газель ЗМЗ 405, ЗМЗ 406

Цeпь ГPM являeтcя ocнoвным кoмпoнeнтoм, который необходим для синхронизации коленчатого и распределительных валов вceгo гaзopacпpeдeлитeльнoгo мexaнизмa.

В отличие от других модификаций это марки, в двигателях ЗМЗ 405 и ЗМЗ 406 применяется именно цепь ГРМ, а не ремень. Задействование цепи делает конструкцию двигателя более надежной, однако вследствие высоких нагрузок, со временем, цепь также изнашивается.

Срок службы цепи ГРМ на двигателях ЗМЗ 405 и ЗМЗ 406

Срок службы цепи ГРМ на 405 и 406 двигателях может составлять 100 – 150 тыс км, и даже более. Чем интенсивнее используется автомобиль на коротких пробегах, тем чаще необходима замена цепи и других компонентов ГРМ.

Признаки скорого выхода из строя цепи ГРМ

Чаще всего обрыв цепи ГРМ происходит неожиданно и в самый неподходящий момент, однако мы можем выделить несколько признаков, предшествующих этому событию, на которые следует обратить внимание:

тяжелый запуск двигателя
плавающие обороты
рывки при разгоне
потеря мощности
повышенный расход топлива

шум в моторном отсеке характерный запах не сгоревшего топлива

Последствия обрыва цепи и наши рекомендации по ремонту

Обрыв цепи ГРМ является достаточно распространенной проблемой на двигателях ЗМЗ 405 и ЗМЗ 406. Он не приводит к таким тяжелым последствиям для двигателя, как загиб клапанов, но оборванная цепь может разрушить переднюю крышку, а также нанести повреждения другим узлам и деталям.

При замене цепи мы рекомендуем также менять и другие элементы. Так как износ деталей равномерный, то замена всех элементов позволит в будущем избежать дополнительных затрат.

Обращайтесь к профессионалам

Специалисты СТО «ОММ78-СЕРВИС» проводят работы по замене цепей ГРМ ежедневно и обладают всеми необходимыми навыками и оборудованием, чтобы выполнить порученные обязанности качественно и в срок, подкрепляя взятую на себя ответственность наличием гарантии.

Совместно с заменой цепи ГРМ также также производится правильная настройка фаз газораспределения. Собственный склад автозапчастей существенно экономит время клиента на их поиске, а мы, в свою очередь — предоставляем гарантию на запчасти, купленные у нас.

Прайс на замену цепей ГРМ ЗМЗ 405, 406 и установку фаз ГРМ

Фазы ГРМ 405, 406, 405 Евро3 — проверка (при снятой клапанной крышке)	500
Фазы ГРМ 405, 406, 405 Евро3 — установка	2200
Цепи моторные 405, 406, 405 Евро3 Газель, Соболь — замена	5500
Гидрокомпенсаторы на одном валу 405, 406 (все работы) — замена	2600
Гидрокомпенсатор один, при снятой цепи и кл.кр. 405, 406 на одном валу — замена	890
Гидрокомпенсаторы все 405, 406 или на разных валах (все работы) — замена	3100
Гидронатяжитель 405, 406 — замена	550
Распредвал 405, 405 Евро-3, 406 — замена	3450
Распредвал 405, 406 при снятой цепи — замена	500

Вопрос-ответ

Вопрос. Можно сразу выкинуть гидравлику, взять два механических натяжителя и их поставить?

Ответ. Нижний натяжитель можно установить сразу. Верхний, лучше устанавливать после замены грм. Заводские блокшестерни промежуточного вала сделаны из двух частей, как правило несоосно. Верхняя ветка цепи идет «рывками». Гидравлический натяжитель эту «гадость» отрабатывает лучше. Это показала многолетняя практика.

Механический натяжитель цепи. Это первая «тюнинговая» деталь, которая должна быть установлена в автомобиле семейства нива. Двигатель 60хх годов прошлого века, с масляным насосом который рассчитан гонять масло на двигателе 1.2л, не превышающим порог оборотов в 4000 об.мин. Что делают конструкторы АвтоТАЗа. Они на маленький бедненький масляный насосик вешают гидронатяжитель цепи и еще чтобы было совсем не скучно 8 гидроопор. Что имеем в результате? Маленького пушного северного зверька, который совсем близко подкрался. В России неплохо получаются танки и ракеты, но все что «конструктора» вносят в конструкцию двигателя фиат, он отторгает.

Несколько вариантов того, с чем я встречался:

холодная погода, около 20 градусов мороза, заводится двигатель. Моторное масло холодное и густое. Жутко гремит цепь и наконец то перескакивает на 6 зубов (как показало вскрытие), занавес для двигателя опустился.
нормальная погода. На холостых оборотах «свистят» гидрики «журчит» цепь, просто элементарно не хватает давления масла.
внедорожные условия. Машина боком на горе, масло отливает от маслоприемника. Первый на очереди, кому его не хватает – гидронатяжитель и гидроопоры. Движок начинает издавать предсмертные хрюкания.

Начинаем сборку

Одеваем новую звездочку коленвала и сразу выставляем метку.

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

Ставим верхний успокоитель и еще раз проверяем все метки.

Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

Снимите шестерню с выпускного распределительного вала.
Наденьте на нее цепь.
Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
Убедитесь, что штифты вошли в отверстие на шестерне.
Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
Затяните храповик.
Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

От чего звенит цепь на 406 двигателе

Помогите пожалуйста! Такая проблема- после замены прокладки ГБЦ (406 мотор) начала стучать верхняя цепь, цепь новая- невытянутая, поменял уже 5 гидронатяжителей- результата никакого! Цепь гремит при сбросе оборотов! Всю голову сломал уже.

а как определил что это именно верхняя цепь гремит? какие натяжители ставишь?

70х90 — башмаки 72х92 — звезды

все правильно подобрано?

70х90 — башмаки 72х92 — звезды

все правильно подобрано?

может стопорное кальцо в натяжителе,каторое поршню недат обратно уходить смомалось.У меня такое было

а как определил что это именно верхняя цепь гремит? какие натяжители ставишь?

когда мотор собрали она сразу застучала, сняли клапанную крышку и увидели что справа в районе успокоителя цепь ослабла!

Добавлено через 1 минуту 54 секунды гон и люкс сервис- сказали что неплохие! механические у нас в туле не могу найти!

гон и люкс сервис- сказали что неплохие! механические у нас в туле не могу найти!

гон — шляпа кикабидзе((

70х90 — башмаки 72х92 — звезды

все правильно подобрано?

все правильно. Но есть нюанс,звёзды существуют как под 92-72 зуба,так и под 90-70.

КОТяра82, У меня звезды сверленые и цепи растянутые. Чтобы шток гидронатяжителя не вылазил из корпуса больше 12-15 мм. (точные цифры не помню), я подкладывал под алюминиевую крышку гидронатяжителя крышку корпуса от старого натяжителя и все ok. Попробуй, крышки как я понял у тебя есть.

я тут нашел совсем другие натяжители и очень ими доволен! у них принцип работы совсем другой и перезаряжаются очень просто и не надо разбирать ничего. фото к сожалению нет,а название «РУССКИЙ БОГАТЫРЬ» ВСЕМ СОВЕТУЮ кто собирается менять.

вот такого типа как его разрядить

ну да я так и делал.

Добавлено через 48 секунд сегодня бужу заново все перебирать после отпишу

Поставить прокладку на крышку, внутрь противошумную (резиновую или фторопластовую).

Лучше уж фторопластовую, А между прокладкой и головкой натяжителя положить еще и 5р. (одной монетой). Просто гидронатяжитель во время работы крутится, и своей головой с шлицами режет резиновую прокладку, ну а резиновая труха с потоком масла забивает клапанок в нем, от чего натяжитель перестает выполнять свою роль.

А монетой мы чего добиваемся. Дополнительного бряканья. Она ж все равно вниз упадет и по крышке натяжителя греметь будет.

Резиновые шайбы вообще в топку. не хватает и на 500 км. пробега (у себя проверял). Фторопласт или канистра из под масла рулят!

Источник

Профилактические меры

Под профилактическими мерами подразумевается очистка натяжителя и проверка работоспособности узла:

После разборки детали от каждого натяжителя складываются в отдельную тару, а затем промываются бензином. Для очистки скрытых полостей используется кисть с жестким синтетическим ворсом.
Промытые детали протираются мягкой салфеткой, а затем проходят визуальный контроль. Если на поверхности элементов обнаруживаются царапины или сколы, то весь механизм гидравлического натяжителя подлежит утилизации. Попытка установить узлы от другого изделия приводит к некорректной работе натяжного приспособления.
После сборки выполняется тестовый прогон устройства, стержень плунжера не должен цеплять за внутренние части натяжителя. Если фиксируется контакт между деталями, то дальнейшая эксплуатация натяжного устройства запрещается.
Не допускается обратный ход плунжера, который преодолевает усилие ограничительного кольца. При дальнейшей эксплуатации подобного устройства буду наблюдаться колебания ветвей цепи, приводящие к повреждению элементов конструкции газораспределительного механизма.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
Успокоители цепи – при малейших повреждениях установите новые элементы.
Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Характеристика

Эта деталь является основой двигателя. Именно благодаря цепи можно правильно установить фазы ГРМ ЗМЗ-406. Напомним, это впуск, сжатие, рабочий ход и выпуск. Чтобы не загнуть клапана и обеспечить максимальный коэффициент полезного действия, используется специальная цепь.

Именно она распределяет усилия на распределительный вал, который открывает и закрывает в нужный момент клапаны двигателя. Таким образом, система ГРМ ЗМЗ-406 обеспечивает своевременную подачу горючей смеси в камеру сгорания и выход их после третьего такта (рабочего хода). В результате мы получаем мощный и экономичный двигатель.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Цепь ГРМ на ЗМЗ 406

Двигатели ЗМЗ 406 используются на многих моделях автотранспорта марки «ГАЗ». В частности, двигатель этого типа стоит на модели ГАЗ 31105.

Блок ГРМ двигателя этой серии оснащается двухрядными цепями обеспечивающими передачу крутящего момента. Конструкция предусматривает эксплуатацию двух цепей для передачи нагрузки. Одна цепь состоит из 90 звеньев, вторая из 70 звеньев.

При замене цепей ГРМ рекомендуется производить полную замену всего комплекта механизма распределения и передачи крутящего момента. В частности, необходимо обязательно осмотреть зубья шестерней и произвести замену в случае их стачивания или иного износа.

Ресурс износа цепи зависит от манеры вождения, но в соответствии с рекомендациями производителя, выполнять замену необходимо при пробеге свыше 100 тыс. км. Или раньше, если возникли подозрения в том, что из-за неполадок ГРМ снижен ресурс двигателя.

Не стоит забывать, что в конструкции используются двухрядные цепи, отличающиеся повышенным ресурсом и сроком службы. Это значит, что замена цепи будет производиться достаточно нечасто и проблем с этим узлом возникать не должно.

Метки: зарядка гидронатяжителя, установка гидронатяжителя цепи

Комментарии 22

веришь нет, обычный кухонный нож маленький который уже на половину сточеный и не нужен с ключем на 19, 30 секунд и готово))

когда первый раз заряжал порезался не отрицаю)после были десятки раз перезарядки и миновало)

При заворачивании крышки я устанавливаю корпус гидронатяжителя в тиски, губки которых разведены на ширину шлицов. Очень легонько зажимаю и потом ладошкой закрутить гораздо удобнее.

в тиски опасно, можно и деформировать…

Ни в коем случае не затягивать! Тиски нужно свести ровно насколько, чтобы не проворачивался корпус.С дуру можно что угодно деформировать

Привет. А какой комплект ГРМа можешь посоветовать для замены?! Е3.

Как заказать? И что за грм

Заказать можно только тут.magazin4x4.ru/avtozapchasti/komplekty-grmтам где написано «Втулочно-роликовая цепь Platinum» это комплекты Родоса.

Интересно, какие из них лучше

Чото я не врублю, как это заказывать, по предоплате что ли, и надо зарегистрироваться на сайте?

Впервые в интернет магазин попали? Позвоните хотя бы или на почту напишите.

Да впервые, чтобы написать надо зарегистрировать на сайте, а не получается

+79612511007 Андрей, это хозяин магазина.

Да не за что, владельца знаю лично. Можно спокойно у него брать.

Как заказать? И что за грм

Бро в поиске бонтрейд найди там компенсы бомба появились))

Бро, это соседский УАЗ, там всё что можно старое оставляется, вся грм что и стояла…

Для зарядки натяжителей есть специальный патрон с кантиком для ужержания стопорного кольца, но это ладно, кому как нравится. Просто когда в неопытных руках он выстреливает в руке так, что никто не найдет )))

А по поводу холостого хода гидрика, очень качественно получилось снять и объясгить, отличная работа, спасибо.

» Как правильно зарядить

На двигателе установлено два гидронатяжителя одинаковой конструкции — для верхней и нижней цепей.

Снятие гидронатяжителей ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Отсоединяем шланг вакуумного усилителя тормозов от впускного трубопровода.

Для удобства работы с гидронатяжителем снимаем топливный насос и отводим его в сторону, не отсоединяя шлангов (см. Снятие топливного насоса).

Ключом на 12 отворачиваем два болта крепления крышки.

ВНИМАНИЕ Отворачивая второй болт, придерживаем крышку гидронатяжителя рукой (она поджата изнутри натяжителем). Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки

Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки.

Аналогично снимаем нижний гидронатяжитель.

Сводим губки тисков, оставив между ними зазор 19 мм.

ВНИМАНИЕ Не сжимайте в тисках корпус натяжителя. Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, так как они подобраны с определенным зазором

Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием.

Вынимаем из корпуса пружину.

. и плунжер Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

Из стального листа толщиной 0,8–1,0 мм вырезаем полосу (шириной 10–15 мм и длиной 25 мм). Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.

Устанавливаем плунжер в корпус.При необходимости, тонкой отверткой поправляем запорное кольцо.

Отверткой нажимаем на дно, утапливая плунжер до упора.

Изготовленной оправкой фиксируем стопорное кольцо в корпусе гидронатяжителя.

В плунжер устанавливаем пружину, а сам корпус – в тиски.

Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя. Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).

У правильно заряженного натяжителя плунжер должен удерживаться в корпусе.

Чтобы гидронатяжитель не разрядился , не нажимайте на выступающий конец плунжера, а после установки гидронатяжителя в канал головки блока — на сам натяжитель.

Разрядка гидронатяжителей ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Устанавливаем гидронатяжитель в заряженном состоянии, смазав канал в головке блока и, при необходимости, заменив поврежденную прокладку крышки. После установки крышки приводим гидронатяжитель в рабочее состояние — разряжаем . Для этого.

. ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

Отверткой через отверстие нажимаем на натяжитель, который разрядившись , вытолкнет отвертку.
