Замена клапанной крышки двигатель к4м

Замена прокладки клапанной крышки двигателя k7j 1,4 л Рено Логан

Замену прокладки клапанной крышки производим на холодном двигателе.

Необходимые инструменты приспособления и запчасти

— Новая прокладка клапанной крышки двигателя

— Набор инструментов для снятия корпуса воздушного фильтра двигателя

Подготовительные работы

— Отсоединяем минусовую клемму с аккумуляторной батареи

— Извлекаем из паза в кронштейне на крышке шланг продувки адсорбера

— Снимаем корпус воздушного фильтра двигателя

— Отсоединяем шланги вентиляции картера двигателя

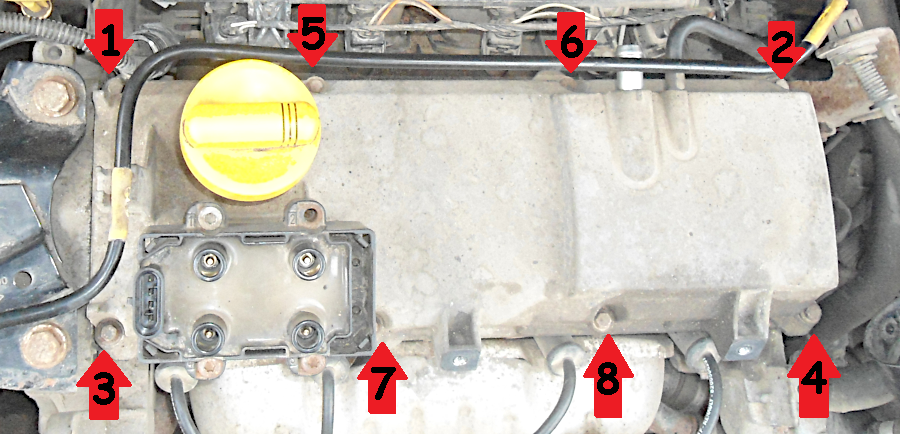

Отворачиваем болты согласно схеме от краев крышки к ее центру.

— Очищаем привалочные поверхности клапанной крышки и головки блока двигателя от загрязнений

Можно использовать металлическую щетку нож или наждачную бумагу. Стараемся чистить аккуратно, чтобы мусор не попадал в полость головки блока двигателя. Протираем насухо чистой тряпкой.

— Устанавливаем новую прокладку

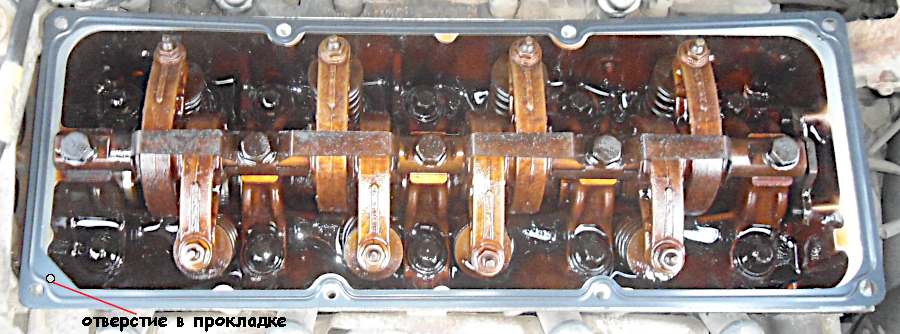

Прокладка устанавливается строго в определенном положении. Ее угол с отверстием должен лечь на левый нижний угол привалочной поверхности головки блока (если смотреть на двигатель со стороны фар).

— Устанавливаем клапанную крышку двигателя

Центруем ее отверстия под болты с отверстиями в прокладке и головке блока. Для этого слегка смещаем ее вправо-влево, взад-вперед.

— Затягиваем болты ее крепления в определенной последовательности

Затягиваем в два прохода: сначала с небольшим усилием 2.0-3.0 Н.м (0,2-0,3 кгс.м), окончательно 10-12 Н.м (1,0 — 1,2 кгс.м).

Устанавливаем снятые ранее детали в обратном порядке.

Примечания и дополнения

— Новую прокладку желательно выбирать изготовленную из стали.

— Течь масла под клапанную крышку можно попробовать устранить подтяжкой болтов ее крепления. Сначала немного отпускаем болты крепления, а затем затягиваем согласно схеме затяжки. Если не удается, меняем прокладку.

Источник

Когда требуется регулировка зазоров клапанов

Согласно техническому паспорту Renault Logan 2 поколения, регулировку этих элементов требуется осуществлять не чаще, чем через каждые 60 000 километров пробега. Самостоятельно владелец французской иномарки может определить необходимость в регулировке зазоров по следующим признакам:

• снижение мощности и эффективности работы;
• характерный металлический стук, шум;
• запах гари.

Важно: при возникновении характерных симптомов изменения зазоров клапанов требуется проводить их регулировку. В противном случае комплектующие запчасти силового агрегата подвергаются скорейшему износу

Принцип работы газораспределительного механизма

Сказать, что от сбалансированной работы клапанов, являющихся неотъемлемой составляющей механизма мотора (как бензинового, так и дизельного), называемого газораспределительным, зависит четкость или КПД работы всего силового агрегата, значит, не сказать ничего – от них зависит его работоспособность вообще. Момент их открытия/закрытия определяется положением поршней в цилиндрах. Иными словами, эти элементы ГРМ работают синхронно.

Первые приводятся в движение распределительным валом, вторые – коленчатым. Синхронизация их вращения в моторе Логана осуществляется посредством зубчатого ремня, в случае обрыва или проскальзывания которого нарушается четкая работа всего механизма.

Замена Прокладки Гбц Калина 8 Кл

Если на двигателе RPLada Kalina обнаружена течь моторного масла (11194 1,4 16 кл.) При охлаждении воды в местах соединения головок цилиндров снимите и замените прокладку. Утечка также происходит из-за искривления головы из-за перегрева. Вам понадобятся: динамометрические ключи 13, 17, 19, 19, головные головки P 10, 13, 17, шестигранный ключ P 10, отвертка.

1. Снимите обшивку двигателя (» «) 2. Установите поршень 1-го цилиндра в поршень ВМТ такта сжатия (см. )

Уменьшите давление электропитания, если работа сделана немедленно 3. Уменьшите давление в системе P (см. Снижение давления топлива в системе P). 4 Отсоедините провод от отрицательной клеммы аккумулятора.

5. Слейте охлаждающую жидкость (см. Замена антифриза). 6. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра).

7. Отсоедините нагревательные шланги от дроссельной заслонки; 8. Снимите узел дроссельной заслонки (см. Снятие и установка дроссельной заслонки).

9. Отсоедините блоки жгута проводов от катушек зажигания. Снимите катушки зажигания и снимите свечи зажигания (см. Замена и техническое обслуживание свечей зажигания). 10.

Отсоедините прокладки жгута проводов от датчика падения давления масла от датчика температуры замерзания, чтобы можно было регистрировать управление двигателем и датчик фазы. 11. Открутите хомуты и отсоедините 5 шлангов радиатора. термостат труб п. 12.

Отсоедините блок трубки от датчика антифриза. 13. Открутите гайку на гайке крепления наконечника массовой проволоки ключом на 13 и снимите провод. 14. Снимите впускной коллектор (см. Снятие и установка впускного коллектора).

READ Замена Сальников Клапанов Ваз 2107

пятнадцать.

Снимите винт на прижимной пластине кронштейна топливопровода к головке цилиндров и снимите пластину. 16. Открутите крепежный болт гаечным ключом 10 и отсоедините провод заземления от головки устройства. 17. Снимите крышку головки (см.

Заменить уплотнение крышки головки цилиндров). 18. Снимите гаечный ключ на 5 мм и снимите защитную крышку переднего ремня ГРМ.

19. Отвинтите крепежные болты или верхнюю переднюю крышку шестигранного ключа привода зубчатого ремня на 5 и снимите крышку. 20. Отпустите ключ на 15 болтах крепления натяжного ролика и снимите ремень ГРМ.

21. Чтобы шкивы распределительного вала не вращались, выкрутите болты прикрепив шкив, снимите шкивы. 22. И вынимаем шпонки из пазов валов валов 23.

Поверните ключ на 15 крепежных болтах, чтобы снять натяжной ролик. 24. Снимите основной ролик, повернув гаечный ключ на 15 крепежных болтов. 25. Снимите 10 5 болтов, крепящих крышку заднего ремня ГРМ, и снимите крышку. Инжир.

READ Замена Вилки Сцепления Ваз 2109

6. 3. Порядок затяжки болтов крепления головки блока цилиндров 26. Снимите 10 болтов, крепящих головку блока к блоку цилиндров с помощью шестигранного ключа в обратном порядке (рис. 6.

3) и снять головку блока. 27. Снимите прокладку головки. Болты головки цилиндров растягиваются при повторном использовании, поэтому замените их новыми.

28. Очистите соединительные поверхности головки цилиндров и блока цилиндров (вы должны быть сухими и безупречными). 29. Удалить масло из резьбовых отверстий в блоке под болты головки. 30. Убедитесь, что в гнездах последних отверстий блока цилиндров под основными болтами имеются 2 монтажные втулки.

Крепление ГБЦ ГБЦ ВАЗ инжектор 8 клапанов калины

Если головки втулок остаются в головке или на выходах блока во время снятия, вдавите их в блок в соответствии с полной программой. 31. Установите самую последнюю прокладку головки на устройство. Использование использованной прокладки не допускается.

Перед установкой прокладки удалите масло с подключенных поверхностей устройства и его головки. Прокладка может быть чистой и сухой. Не допускайте попадания масла на поверхность прокладки. 6.

READ Сколько Заливать Масла В Ирбис Ттр 250

3 Процедура затяжки болтов головки блока цилиндров 32. Установите головку на блок, убедившись, что коленчатый вал и распределительный вал находятся в положении ВМТ (оба цилиндра 1-го цилиндра должны быть закрыты). Затяните болты, крепящие головку блока в последовательности (показано на рис. 6.3 PS в четыре этапа: 3,5. момент 69,4

85,7 Нм (7,1 8,7 / Нм) 4. Затяните болты полностью.

33. Присоедините снятые детали к головке устройства и подсоедините шланги и провода P в обратном порядке. Установка впускного распределительного вала, обеспечивающего работу датчика ПП на двигателе. Установите шкивы впускного распределительного вала таким же образом. Отрегулируйте натяжение ремня ГРМ (см. Замена редуктора P и натяжного ролика) и ремня генератора (см.

Источник

Как устранить утечку антифриза

Однако самый главный вопрос, интересующий автолюбителей в данном ключе, заключается в том, как устранить утечку тосола? Метод устранения напрямую зависит от причины, по которой охлаждающая жидкость вытекает из системы охлаждения. Первое, что вы должны помнить перед выполнением проверки и ремонта, — как правило, большая утечка охлаждающей жидкости происходит на горячем двигателе. Поэтому, перед выполнением работ нужно прогреть силовой агрегат до рабочей температуры или хотя бы дать поработать ему в течение 3…5 минут на 2000…3000 об/мин. Обычно этого достаточно для появления течи антифриза.

Повреждение радиатора

Это одна из наиболее распространенных и простых для диагностики проблем. Ее можно диагностировать по подтекам антифриза на корпусе радиатора или по появлению антифриза на коврике под передним пассажирским креслом, когда течет тосол из печки. Во втором случае, для выполнения диагностики, необходимо отсоединить подводящий и отводящий патрубки отопителя и соединить их друг с другом (закольцевать). Если после этого падение уровня антифриза прекратится — значит, поврежден радиатор или кран отопителя. Можно попробовать самостоятельно запаять радиатор, или обратиться в специализированную мастерскую. Если радиатор старый — лучше попросту заменить новым.

Сюда же можно отнести выход из строя крана, подающего ОЖ к печке (в машинах, конструкцией которых он предусмотрен, на автомобилях ВАЗ уходит антифриз именно из-за этого краника). Если охлаждающая жидкость вытекает с него или с его патрубков, то необходимо провести его замену.

Утечка антифриза в двигатель

При пробитии прокладки ГБЦ в бачке появляется эмульсия

В случае, если антифриз попадает в двигатель, то причиной этому служит пробитая прокладка головки блока цилиндров, механическое изменение геометрии ГБЦ вследствие повреждения, появление в ней трещины или ее значительная коррозия. При попадании антифриза в цилиндры двигателя из выхлопной трубы идет белый дым, являющийся результатом сгорания охлаждающей жидкости. Также зачастую при этом масло из двигателя попадает в систему охлаждения, образовывая в расширительном бачке пенообразную эмульсию. Еще может иметь место белый налет на свечах зажигания.

Самый простой вариант, позволяющий обойтись «малой кровью» — это пробитие прокладки ГБЦ. В этом случае ее нужно просто заменить на новую. Гораздо хуже дело обстоит в случае, если головка блока цилиндров повреждена. Тогда ее нужно тщательно проверить, а при необходимости отшлифовать на специальном станке. Самый затратный вариант — полная ее замена.

Расширительный бачок

Если корпус расширительного бачка и/или крышки с прокладкой на нем старые, то велика вероятность, что на них имеются микротрещины. Другой вариант — пропускает защитный клапан на упомянутой крышке. Самое простое в данном случае — заменить крышку и установить новую прокладку. Более сложное — заменить бачок целиком (в том числе с крышкой).

Поломка помпы

В случае, если теряет герметичность уплотнитель помпы или износился её подшипник, то из водяного насоса начинает течь антифриз. Обычно прокладка выходит из строя из-за банальной старости или же по причине механического повреждения (например, при неправильном монтаже узла, слишком сильном моменте закручивания и так далее). Устранить такую неполадку достаточно просто. Для этого нужно заменить упомянутую прокладку на новую. Главное при этом подобрать уплотнитель соответствующего размера и формы или же нанести специальный герметик. Эту процедуру можно сделать самостоятельно или делегировать эту процедуру работникам автосервиса или станции технического обслуживания. А вот при люфте подшипника выход только один — замена узла.

Замена клапанов Рено Логан (16 клапанов)

Замена клапанов Рено Логан на 16-клапанном двигателе осуществляется точно так же, как и на 8-клапанном. Считается, что первый тип двигателя лучше защищен от поломок этих деталей, так как он имеет механизм саморегуляции теплового зазора. Тем не менее, большинство специалистов не согласны с этим утверждением. Как показывает опыт, нарушение величины зазора в этих моторах происходит немногим реже, чем на 8-клапанном двигателе.

Важно! Регулировку этого параметра нужно регулярно производить на моторах всех типов без исключения. Процедура это недорогая и не отнимающая много времени, зато существенно повышающая КПД силового агрегата и защищающая его компоненты от целого ряда возможных неисправностей

Успокоитель выпускного распредвала

На многих версиях двигателя K4M в клапанной крышке предусмотрен успокоитель выпускного распредвала. Успокоитель представляет собой подпружиненный ролик, находящийся в цилиндре, помещенном в отливку в алюминиевой клапанной крышке. Ролик обегает отдельный квадратный кулачок, предусмотренный на выпускном распредвале. Вся эта конструкция служит для того, чтобы в некоторых режимах работы фазовращателя впускного вала выпускной распредвал не «обгонял» его.

На каких версиях двигателя Рено К4М применяется успокоитель распредвала?

716 ; 760 ; 761 ; 766 ; 782 ; 790 ; 791 ; 794 ; 800 ; 801 ; 804 ; 812 ; 813

Успокоитель является довольно проблемным устройством. На его стакане и в посадочном гнезде в алюминиевой клапанной крышке образуется выработка и люфт. В результате стакан начинает стучать в своем гнезде.

Но, что еще хуже, к стакану подводятся масляные каналы, масло из которых понапрасну стравливается и стекает на распредвал при возникновении выработки в гнезде. При этом давление масла в ГБЦ снижается, что может приводить к износу шеек распредвалов.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

1. Открываем капот и снимаем минусовую клемму с аккумулятора.

   Снимаем минусовую клемму.

2. Откручиваем пластиковую декоративную накладку.

   Пластиковая накладка отмечена стрелочкой.

3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

   Послабляем хомут и снимаем шланг справа.

   Снимаем два шланга слева.

4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

   Отключаем колодку проводов от датчика положения распредвала.

5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

   Проверяем состояние и натяжение приводного ремня.

7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

   Откручиваем болты крепления крышки ключом на 10.

8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

   Снимаем крышку головки блока цилиндров.

9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

   Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

1. Набор ключей и отвёрток.
2. Плоскогубцы.
3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Прокладки крышки клапанов металлические на Рено Логан

Прокладки клапанной крышки для двигателей Reno с 8-ю клапанами…

Приветствуем автолюбителей Renault Logan в автоблоге AAuhadullin.ru! В сегодняшнем видео рассмотрим прокладку клапанной крышки на 8-ми клапанный двигатель из металла фирмы FRANCE CAR. Эта прокладка «металлическая» идёт на модели Logan, Largus и устанавливается на автомобили Reno Symbol, Sandero, Kangoo.

Металлическая прокладка клапанной крышки Reno считается более надёжной, чем пробковая или паронитовая и не пропускает масло двигателя под давлением. Перед установкой прокладка обезжиривается и устанавливается без использования термостойкого герметика.

Пробковая прокладка или паронитовая при эксплуатации машины быстро продавливается под давлением и начинает пропускать масло с двигателя.

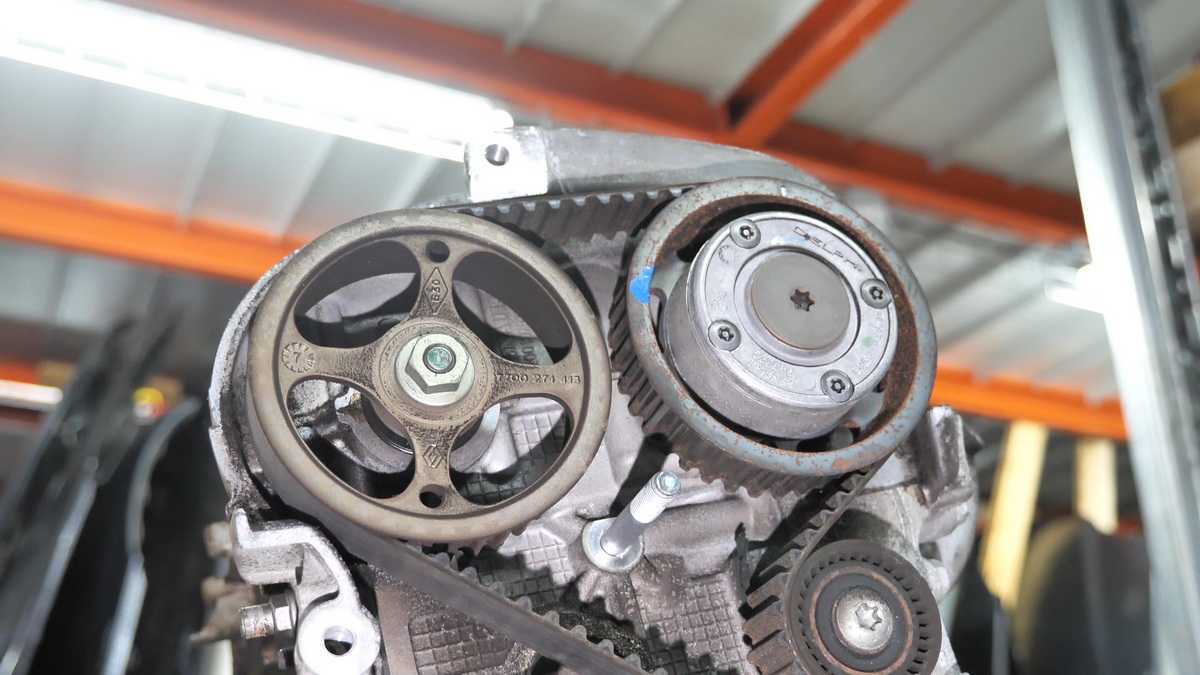

DSC_9570

В окне картера сцепления наносим яркой каской метку на маховик и на край окна картера сцепления.

Так мы зафиксировали положение коленчатого вала.

Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.

Вот тут нас и подстерегает некоторая сложность. Дело в том, что распределительные валы, как только перестают быть связанными ремнем, самопроизвольно поворачиваются на небольшие углы под действием пружин клапанов. Пока оставляем их в тех положениях, в которых они сами остановились. Ни в коем случае не меняем положение коленчатого вала. Заменяем ролики и, предварительно надев ремень на шкивы распределительных валов, просим помощника довернуть распределительные валы до точного совмещения меток на них.

Процесс замены

Сам процесс замены на агрегате Калины 8 кл несложен и может быть реализован в обычных условиях, в самом обычном гараже с хорошим освещением. При демонтаже все снятые детали складывайте в какую-нибудь заранее подготовленную емкость, чтобы ничего не потерять. Если автомобиль с большим пробегом, то возможно, вам понадобиться приобрести новые болты для затяжки. Но более определенно можно будет сказать после демонтажа головки.

Этапы

1. Установите транспортное средство на ровной поверхности.
2. Дайте двигателю остыть.

На данном замена прокладки головки блока цилиндров на Калине с агрегатом 8 кл завершена. Процесс нельзя назвать простым, но требует особой внимательности и аккуратности. В случае если все-таки после прочтения материала и просмотра фотогалереи у вас остались вопросы просмотрите видеоматериал.

Ошибки, которые совершают начинающие механики

Ошибки при установке прокладки – это еще одна причина для замены. Как говорилось выше, что в процессе замены нужно тщательным образом очистить плоскости прилегания. Если этого не сделать, то в скором времени уплотнитель потечет и его придется менять.

На часто начинающие механики спешат и забывают про этот момент.

Еще одна частая ошибка – пренебрежение динамометрическим ключом. Крепеж затягивают достаточно сильно. При этом уплотнительный элемент пережимается, выдавливается и ни об каком уплотнении речь идти уже не может.

Также уплотнитель за счет неправильной затяжки прижимается к плоскостям неравномерно.

Замена клапанов Рено Логан

Какая бы беда ни случилась с этими деталями, их необходимо будет заменить на новые. Сам процесс снятия старых и установки новых элементов не столь сложен. Гораздо большие проблемы могут вызывать поиск новых запчастей и их регулировка.

На двигателях седанов Рено устанавливаются клапаны типа, конструкция которых состоит из стержня, и тарелки (которая является запорным устройством). Эти элементы находятся в головке блока цилиндров. Дело в том, что даже на двигателях одной модели клапаны могут несколько разниться. В частности, углом скоса тарелки, позволяющей этой детали герметично закупоривать цилиндр. Даже если эти углы окажутся одинаковыми, мастеру все равно придется методом шлифовки подгонять элемент, дабы тот максимально плотно прилегал к головке блока цилиндров.

В процессе установки новых деталей мастер осуществляет выставление их теплового зазора. Необходимость в этом вызвана тем, что при нагревании (а всем компонентам ГРМ приходится работать в условиях повышенных температур) сталь расширяется, и клапаны перестают плотно прилегать к впускным и выпускным отверстиям цилиндров. Но если в холодном состоянии расстояние между ними слегка увеличивается, то в горячем прилегание будет идеальным. Это расстояние и называется тепловым зазором.

Регулировка этого параметра осуществляется при помощи комплекта специальных щупов. Для специалиста эта процедура не составит особого труда, а автовладельцу, знающего об этой операции лишь понаслышке, справиться с установкой, притиркой и регулировкой клапанов будет непросто.

Периодичность и признаки замены

Какого-либо определенного срока замены прокладки ГБЦ на Лада Калина не существует. Со временем она может приходить в негодность под воздействием различных факторов. Пробивать прокладку может в разных местах и, в зависимости от расположения трещины, признаки повреждения будут разными. Симптомы будут одинаковыми как для 8-клапанных, так и для 16-клапанных двигателей.

Симптомы повреждения прокладки:

1. При разрушении прокладки по боковой части окружности цилиндра начинается выход газов наружу. При этом шумность работы двигателя ВАЗ Калина резко возрастает, что будет сразу заметно водителю.
2. Пробитие между цилиндрами нарушает режим работы и двигатель начинает работать неравномерно, троить.
3. Разрушение прокладки с попаданием разрыва в каналы подачи охлаждающей жидкости. При этом начинается попадание газов в систему охлаждения. Одним из внешних признаков такой проблемы будет снижение уровня жидкости и появление белого пара в выхлопных газах. Возможно появление пузырьков газов в расширительном бачке. Еще одним признаком является появление эмульсии в масле, сопровождающееся увеличением уровня смазки в картере. Масло может пойти и в систему охлаждения, что легко обнаружить по его наличию на поверхности жидкости в расширительном бачке.
4. Еще одним косвенным симптомом прогорания прокладки является появление пятен или потёков масла или охлаждающей жидкости на линии разъема деталей и на боковой поверхности картера двигателя.
