Устройство и принцип работы гидротрансформатора (бублика) акпп

Признаки неисправности гидротрансформатора акпп бмв цена замены бублика акпп от 2500р.

У вас проблема с гидротрансформатором АКПП? Хотите купить/совершить обмен/замену или ремонт? Мы можем предложить Вам полный спектр услуг, связанных с гидротрансформатором/гидромуфтой АКПП.

Работа/принцип гидротрансформатора заключается в следующем:

Корпус гидротрансформатора крепится через переходную пластину к маховику двигателя и вращается вместе с ним, раскручивая масло внутри гидротрансформатора насосным колесом. Масло проходит через реактор гидротрансформатора и попадает на турбину, вращая её. Турбина, в свою очередь уже вращает первичный вал АКПП. Тем самым, гидротрансформатор исполняет как бы роль сцепления между двигателем и коробкой.

Признаки неисправности гидротрансформатора могут быт такими:

При включении D или R слышен гул в районе коробки, который усиливается при добавлении газа.Вибрация или плавание оборотов во время движения (особенно это относится к коробке 6HP26)Машина стала очень плохо разгоняться, потеряла динамику – на это может влиять неисправность обгонной муфты реактора, который находится внутри гидротрансформатора.

Машина при включённой R или D никуда не едет, хотя обороты двигателя растут. Кажется, что включена нейтраль в коробке – возможное свидетельство срезанных шлицов турбины гидтротрансформатора.

Машина при включении D глохнет или пытается заглохнуть. Проблема может заключаться в блокировке гидротрансформатора. Чаще всего такое бывает на Mercedes, на некоторых старых моделях Land Cruiser и на Subaru.

Признаки неисправности гидротрансформатора акпп бмв

Мы можем помочь Вам снять/установить на машину гидротрансформатор. Это непростая операция, и лучше не делать её своими руками или в сервисах, которые ранее не имели дело с АКПП, т.к. при неправильном выполнении работ есть риск повредить как сам бублик АКПП, так и коробку передач, что нам уже неоднократно приходилось видеть. Последствия плачевны – это повторный, уже более серьёзный ремонт гидротрансформатора и частичный ремонт коробки передач.

После снятия гидротрансформатора с машины можно приступать к его ремонту

Обратите внимание, что очень много предлагающих данные услуги не делают их самостоятельно, а являются посредниками, которые накинут Вам сверху ремонта ещё свои несколько тысяч рублей. Для ремонта гидротрансформатора АКПП необходимы специальные знания, опыт и оборудование

Сделать ремонт гидротрансформатора самостоятельно и своими руками дома/в гараже не представляется возможным вообще. При попытках такого ремонта можно только усугубить ситуацию и потратить приличную сумму на восстановление механизма после этих попыток. Цена ремонта гидротрансформатора зависит от его поломок и в среднем составляет 4-6 тысяч рублей, после самостоятельного «ремонта» может понадобиться покупка нового гидротрансформатора, а это обычно не менее 1000 евро. Если Вам предлагают новый гидротрансформатор за 10-20-30 тысяч рублей – Вас обманывают и продадут Вам гидротрансформатор БУ, покрашенный из баллончика краской, чтобы выглядел как новый. Признаки неисправности гидротрансформатора акпп бмв.

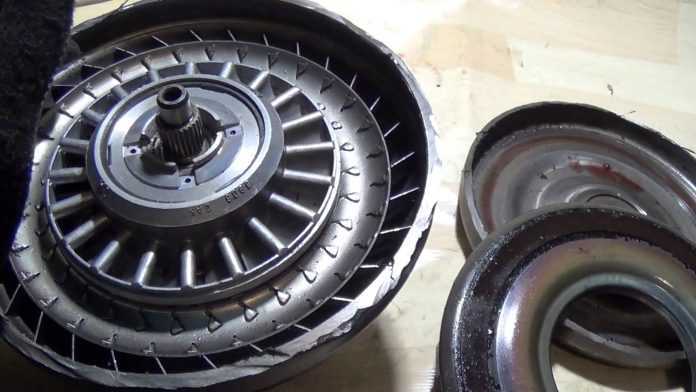

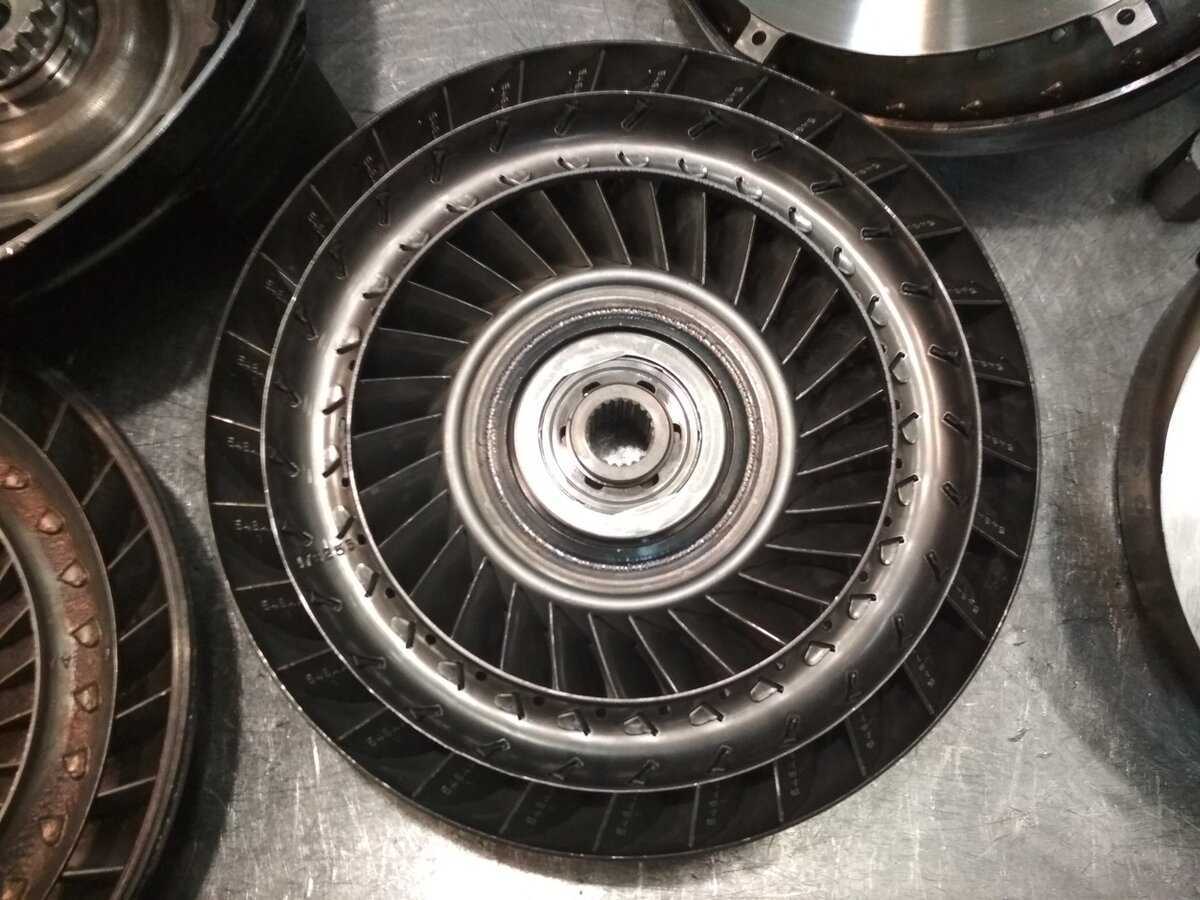

Ремонт гидротрансформатора заключается в разделении его корпуса на две части посредством срезания сварного шва. Далее, все внутренности тщательно моются и после этого осматриваются на предмет повреждений. Потом меняются все необходимые детали, переклеивается/ремонтируется блокировка гидротрансформатора, заменяется сальник и уплотнительные кольца. В некоторых случаях, когда имеется течь гидротрансформатора (например на Рено/пежо DP0/АL4 или крайслер 3.3L), заваривается или меняется его корпус. Далее гидротрансформатор заваривается с соблюдением всех заводских параметров и проверяется. Только после этого он может быть установлен на машину.

Иногда происходит течь сальника насоса в районе гидротрансформатора. Мы поможем Вам устранить и эту проблему.

На видео обычный среднестатистический результат нашего ремонта — биение 6 сотых миллиметра при допустимом биении в 3 десятых.

гидротрансформатор купить

Признаки неисправности гидротрансформатора акпп бмв

Устройство ГДТ и блокировка гидротрансформатора

Итак, «бублик» АКПП (название в обиходе пошло от формы данного устройства) представляет собой гидравлический узел. Казалось бы, сломаться в нем особо нечему, однако это мнение ошибочно. Прежде всего, эпоха «неубиваемых» двигателей и КПП с большим ресурсом давно закончилась.

Также гидротрансформатор на современных АКПП, в отличие от легендарных агрегатов 90-х годов, имеет более сложную конструкцию. Более того, все чаще и чаще специалисты относят данный элемент к «расходникам» с ограниченным сроком службы (не более 100-150 тыс. км). После этого ГДТ нуждается в ремонте или замене (подобно сцеплению на роботах или МКПП).

В противном случае «бублик» потянет за собой всю коробку, то есть нуждаться в ремонте будет не только сцепление в виде ГДТ, но и  сама АКПП. Давайте разбираться. Чтобы было понятно, начнем с устройства «бублика» АКПП.

Главная задача гидротрансформатора — преобразование крутящего момента. Фактически, ГДТ работает как гидравлический редуктор, имеющий возможность снизить обороты и повысить крутящий момент, причем коэффициент трансформации доходит до 2.4.

Идем далее. Если в обычном сцеплении момент передается через диски, которые «смыкаются» между собой, в ГДТ энергия передается через трансмиссионное масло ATF, которое заливается в автоматическую коробку передач. Если просто, внутри ГДТ установлены два колеса – насосное и турбинное.

Коленвал двигателя связан с насосным колесом. Это колесо направляет потоки жидкости на турбинное колесо, которое, в свою очередь, связано с валом коробки передач. Подаваемое насоcным колесом масло ATF крутит турбинное колесо, после чего возвращается обратно на насосное колесо.

При этом перед возвратом жидкость также попадает на лопатки специального направляющего аппарата, который выполнен в виде реакторного колеса. Колесо-реактор разгоняет поток жидкости, направляя его в сторону вращения.

В результате поток жидкости ускоряется до того момента, пока скорость вращения насосного колеса не будет равна скорости вращения турбинного колеса. Как только скорости уравняются, «бублик» перейдет в режим гидромуфты. В таком режиме не осуществляется преобразования крутящего момента, реакторное колесо вращается свободно, никак не влияя на поток жидкости.

Также, чем большей окажется разница скоростей вращения турбинного и насосного колеса, тем сильнее будет разгоняться поток жидкости. Также во время разгона неизбежно происходит нагрев масла ATF. Естественно, КПД гидротрансформатора будет снижаться, так как часть полезной энергии расходуется на нагрев.

Если же скорость вращения насосного и турбинного колеса выравнивается, передавать крутящий момент через масло, причем с потерями, нерационально. Именно по этой причине в гидротрансформаторы стали интегрировать элементы простого фрикционного сцепления (действие основывается на трении).

Данное решение называется блокировкой гидротрансформатора. Блокировка «бублика» позволяет напрямую соединить входной и выходной вал, чтобы передать крутящий момент напрямую, то есть без потерь. При этом старые АКПП имели такой ГДТ, где блокировка гидротрансформатора срабатывала в автоматическом режиме.

Срабатывание происходило благодаря давлению давления жидкости АТФ. При этом блокировался на таких АКПП гидротрансформатор зачастую на высоких скоростях, позволяя эффективно поддерживать автомобилю ранее набранную скорость и одновременно экономить горючее.

Однако в дальнейшем в устройстве АКПП стало больше электроники, за блокировку гидротрансформатора стал отвечать отдельный клапан с электронным управлением. Способов реализации самой блокировки много, однако основная задача — соединить валы и передать момент, минуя масло.

Позже конструкторы пошли еще дальше, стремясь приблизить ГДТ по своей производительности к обычному сцеплению. В результате при разгоне автомобиля уже происходит частичная блокировка ГДТ (принудительная блокировка гидротрансформатора АКП), когда фрикционные накладки немного смыкаются, чтобы эффективно передать момент. Далее блокировка «бублика» срабатывает как можно раньше для уменьшения потерь в гидротрансформаторе.

Получается, сегодня ГДТ является гибридной конструкцией, которая сочетает в себе как гидравлику, так и элементы обычного механического сцепления. Если учесть, что современные моторы высокопроизводительные, неизбежно увеличивается крутящий момент и нагрев жидкости в ГДТ.

Также высоки требования к экономичности автомобилей, то есть любые потери нужно сводить к минимуму. По этой причине максимум нагрузки для передачи момента от ДВС на КПП переложено на блокировку гидротрансформатора.

Неисправности узла

Хоть сам гидротрансформатор обладает не особо сложной конструкцией, с не таким уж и большим количеством составных частей, неисправностей, который могут возникнуть с ним – немало. Частично про них уже упоминалось выше.

Поскольку этот элемент является связующим звеном между силовым агрегатом и КПП, то в проблемы в его работе сразу же сказываются на функционировании трансмиссии.

Основными поломками гидротрансформатора являются:

• Износ подшипников — опорных или промежуточного (между турбиной и насосом). Проявляется эта неисправность в виде появления негромкого шуршащего звука при работе трансмиссии без нагрузки. По мере увеличения скорости этот звук пропадает, но постепенно диапазон режимов работы АКПП, при которых звук присутствует, будет расширятся. Устраняется эта проблема разборкой, дефектовкой и заменой изношенных элементов;
• Сильная засоренность масляного фильтра. Сопровождается эта проблема появлением вибрации – сначала на высоких скоростях, затем практически на всех режимах, причем сама вибрация будет увеличиваться. Устраняется неисправность заменой фильтрующего элемента и рабочей жидкости;
• Износ или повреждение обгонной муфты. Из-за этого не работает реактор, поэтому увеличение крутящего момента не происходит. В результате у автомобиля падает динамика набора скорости. «Лечится» проблема заменой муфты;
• Обрыв шлицевого соединения турбинного колеса с валом КПП. Итогом такой поломки является прекращение движения, поскольку на коробку вращение просто не передается. Устраняется неисправность восстановлением шлицевого соединения (в некоторых случаях – заменой гидротрансформатора);
• Разрушение лопастей колес или реактора. Сопровождается неисправность появление громкого металлического скрежета и стука. Ремонт в этом случае состоит из замены поврежденных составляющих или всего узла в сборе;
• «Масляное голодание». Недостаток масла приводит к перегреву, оплавлению пластиковых элементов. Последствия недостатка смазочного материала могут быть самыми серьезными, поэтому восстановить работоспособность трансмиссии вместе с гидротрансформатором восстановлением уровня АТФ не получится, обязательно нужна будет разборка узлов, оценка состояния элемента и замена поврежденных составляющих;
• Перегрев. Происходит либо из-за «масляного голодания», либо по причине засоренности системы охлаждения КПП. Во втором случае требуется очистка радиатора, фильтров, замена рабочей жидкости;
• Неисправность системы управления. Проявляется проблема путем самовольной остановки силовой установки при переключении ступеней АКПП. Устраняется неисправность диагностикой и заменой элементов электронной составляющей трансмиссии.

Стоит заметить, что указанный признаки тех или иных неисправностей можно считать косвенными, и по ним точно определить проблему с составляющими гидротрансформатора невозможно, тем более, что многие признаки присущи и поломкам автоматических коробок передач.

Читайте по теме: Неисправности АКПП, симптомы и способы устранения.

Поэтому точно сказать о причине неправильной работы трансмиссии можно только после снятия узлов – гидротрансформатора и КПП, с последующей диагностикой.

Напоследок отметим, что ремонт гидротрансформатора – операция сама по себе не сложная, поскольку конструкция узла – простая.

Проблема в проведении восстановительных работ заключается в другом – для его снятия необходимо разобрать практически всю трансмиссию, поскольку без демонтажа коробки до гидротрансформатора просто не добраться.

А для этого необходимо наличие специального оборудования, съемников, подъемников и прочего. Поэтому в гаражных условиях провести ремонт достаточно сложно.

Поломка муфты статора гидротрансформатора

Поломка муфты статора является не самым распространенным явлением, но периодически оно проявляется. Очень резкое приложение мощности может вызвать ударную нагрузку на муфту статора, что приведет к поломке. Если это произойдет, статор будет свободно вращаться в направлении, противоположном направлению вращения насоса, и передача мощности практически не произойдет. В автомобиле эффект аналогичен серьезному случаю пробуксовки трансмиссии, и транспортное средство становится практически не способно двигаться самостоятельно. Ремонт в таком случае заключается исключительно в замене.

Читайте: Лампочки Ауди А6 С4

Как проверить гидротрансформатор АКПП

Существует несколько стандартных процедур, с помощью которых можно косвенно определить состояние гидротрансформатора автоматической трансмиссии. Полное истинное состояние можно определить лишь при демонтаже указанного узла и его детальной диагностике.

Проверка сканером

Первое, что нужно сделать чтобы определить неисправность гидротрансформатора — это просканировать автомобиль на наличие ошибок специальным диагностическим сканером. С его помощью можно получить коды ошибок, и в соответствии с ними уже предпринимать конкретные ремонтные действия. Такое сканирование поможет выявить ошибки не только гидротрансформатора, но и других систем автомобиля (при наличии ошибок). Это позволяет оценить состояние трансмиссии в целом, и ее отдельных деталей в частности.

Стоп-тест (stall-test)

Косвенную проверку можно сделать и без использования «умной» электроники. Например, в мануалах многих автомобилей можно встретить такой алгоритм как проверить работу гидротрансформатора:

• проверку необходимо проводить на хорошо прогретом двигателе и трансмиссии, особенно, если тестирование выполняется зимой;
• запустить двигатель и установить холостые обороты (около 800 оборотов в минуту);
• включить ручной тормоз, чтобы зафиксировать машину на месте;
• нажать до упора педаль тормоза;
• включить на рычаге трансмиссии режим езды D;
• выжать до упора вниз педаль акселератора;
• на тахометре необходимо следить за показаниями оборотов, у различных машин максимальное значение должно быть приблизительно от 2000 до 2800 оборотов в минуту;
• подождать 2…3 минуты на нейтральной скорости с тем, чтобы охладить коробку передач;
• повторить аналогичную процедуру, но предварительно включив заднюю скорость.

У большинства автомобилей нормальные обороты от 2000 до 2400, точную информацию для своей машины необходимо уточнять. По результатам показаний тахометра можно судить о состоянии гидротрансформатора. Для этого воспользуйтесь усредненными данными, приведенными далее:

• Если частота вращения коленвала превышает норму незначительно – имеет место проскальзывание одного или нескольких фрикционов по причине — например — низкого масляного давления, или износа фрикционных накладок;
• Если частота вращения коленвала существенно превышает норму – возможно пробуксовывает фрикционный пакет или имеется мех. повреждения в гидротрансформаторе или масляном насосе АКПП;
• Если частота вращения коленвала меньше нормы – возможна неисправность двигателя — падение мощности (по разным причинам);
• Если частота вращения коленвала существенно меньше нормы – возможен выход из строя элементов гидротрансформатора или серьёзная неисправность мотора;

К сожалению, самостоятельная диагностика автовладельцем состояния гидротрансформатора ограничена. Поэтому при появлении описанных выше симптомов и выполнения стоп-теста рекомендуется обратиться за выполнением детальной диагностики в автосервис, где проверят снятый гидротрансформатор АКПП.

Заедание муфты статора гидротрансформатора

Заедание муфты статора гидротрансформатора является одной из причин серьезных поломок АКПП. Дело в том, что внутренние и внешние элементы муфты одностороннего действия статора постоянно блокируются вместе, что предотвращает вращение статора во время фазы сцепления. Чаще всего заедание происходит из-за сильной нагрузки и последующей деформации компонентов сцепления. В конечном итоге происходит истирание трущихся частей, что вызывает заедание. Преобразователь с заеданием муфты статора будет демонстрировать очень низкий коэффициент полезного действия во время фазы сцепления, а расход топлива резко возрастет

Проблема заключается в том, что при потере мощности у автомобиля причин может быть очень много и водитель не всегда сразу обращает внимание на коробку автомат. Если при такого рода неисправности продолжать движение, то вероятность более серьезной поломки возрастает в геометрической прогрессии

Ремонт в таких случаях заключается в восстановлении работоспособности муфты.

Ремонт гидроблока акпп

Начиная с 6НР19, гидроблок объединили с электронной платой в Мехатроник, что привело не только к ускорению передачи сигнала, но и чрезмерной нагрузке «железа». Для ремонта гидроблока автомата БМВ, снимать коробку не нужно, достаточно открутить поддон.

Во время ремонта Мехатроника АКПП БМВ меняют расходники: резинки, прокладки, гидроаккумуляторы, соленоиды и сепараторную пластину. Сепараторная пластина представляет собой тонкий металлический лист с прорезиненными дорожками. Грязное масло «съедает» дорожки, что приводит к утечкам. Пластину подбирают по номеру коробки БМВ.

Фрикционная и металлическая пыль забивает VFS соленоиды. Неисправность электромагнитных регуляторов проявляется в задержках и ошибках переключений скоростей. Это сказывается на комфорте езды, а также на состоянии фрикционов и втулок АКПП БМВ.

Во время ремонта гидроблока АКПП БМВ меняют адаптер в корпусе электрической проводки соленоидов. От зимней эксплуатации автомобиля без прогрева масла на адаптере появляются трещины. Мастера рекомендуют менять деталь, не дожидаясь износа, каждые 80 — 100 000 км.

Ремонт гидроблока с проверкой на стенде, развёрткой отверстий делают редко. Дорого и сложно. Мастер не может гарантировать отличный результат и решение проблемы. В этом случае Мехатроник заменяют Б/У.

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

Как известно, в устройстве АКПП и вариаторов CVT, а также изредка и некоторых преселективных роботов РКПП, привычное «механическое» сцепление отсутствует. В данном случае связь двигателя и коробки передач, а также передачу крутящего момента от мотора на коробку осуществляет отдельное устройство под названием гидротрансформатор АКПП (бублик, гидромуфта).

Более того, ГДТ не просто передает, но и преобразует крутящий момент, позволяя машине с автоматом эффективно разгоняться, плавно трогаться и продолжать движение на небольшой скорости и т.д. При этом многие АКПП считаются менее эффективными (снижение КПД) и экономичными именно благодаря наличию в устройстве гидротрансформатора.

Далее мы рассмотрим устройство ГДТ, что такое блокировка гидротрансформатора и как она работает, для чего нужна принудительная блокировка гидротрансформатора АКПП, а также что делать, если не блокируется гидротрансформатор АКПП и чем чревата езда без блокировки гидротрансформатора.

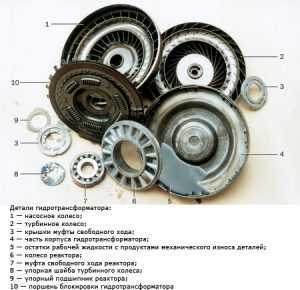

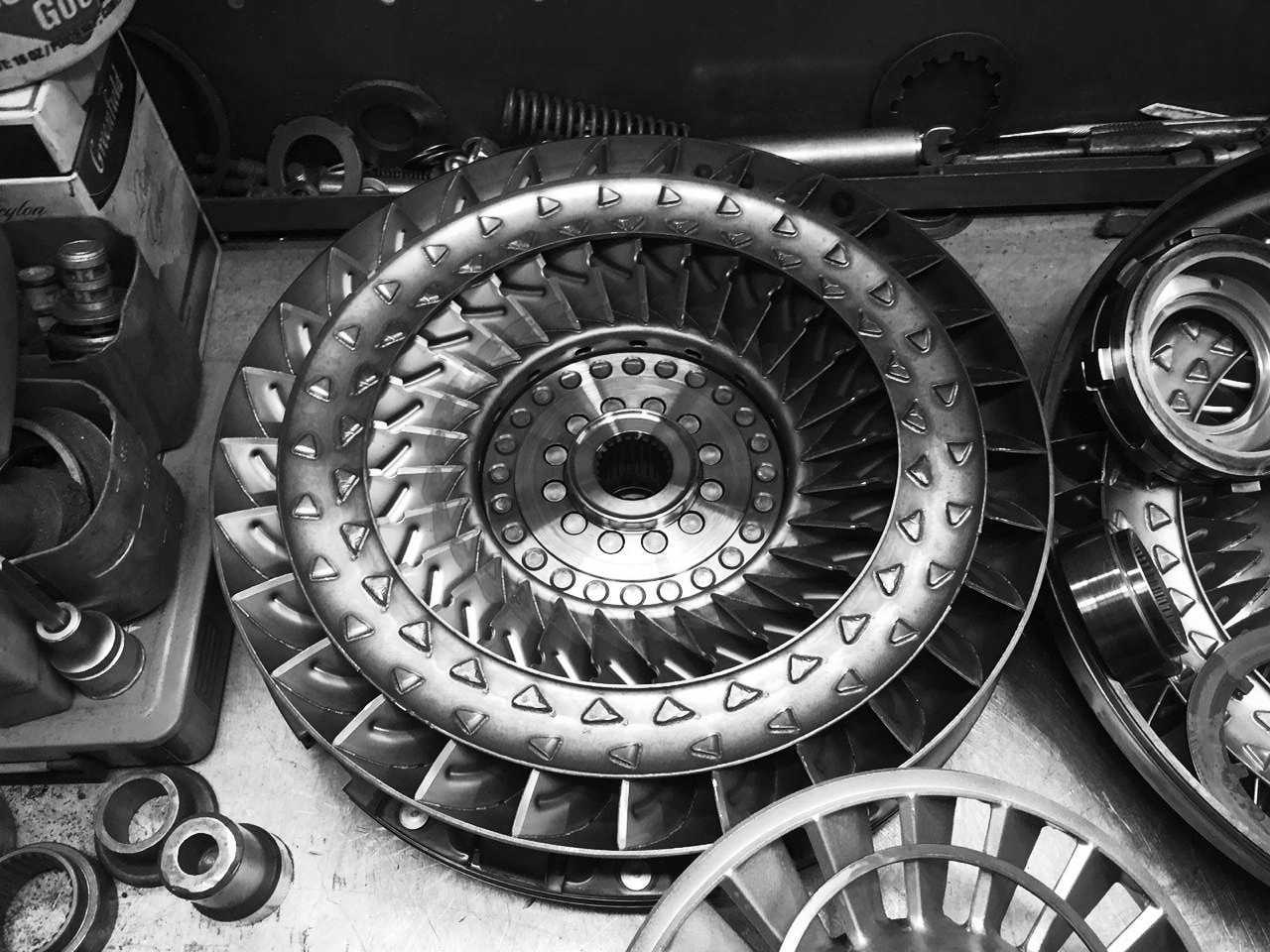

Гидротрансформатор состоит из следующих частей

1. насос (насосное колесо);
2. реактор;
3. турбина (турбинное колесо);
4. обгонная муфта.

Как работает гидротрансформатор?

Насос должен соединяться с коленчатым валом двигателя, турбина же соединяется с валом коробки передач. Реактор на муфте свободного хода вращается в потоке жидкости при переходе в режим гидромуфты. Во время движения гидротрансформатор испытывает гидравлическую и тепловую нагрузку. Специальный радиатор охлаждает рабочую жидкость. Если он неисправен, то охлаждающая жидкость может попасть в трансмиссионную.

В каких случаях нужен  ремонт гидротрансформаторов?

Самая распространенная причина – износ сцепления блокировки. Бывают случаи, когда ремонт гидротрансформаторов АКПП (ремонт ГДТ) необходим вследствие износа ступицы насосного колеса или же поломки лопастей колес. Другие варианты встречаются редко.

Когда проводится ремонт гидротрансформаторов, оборудование должно быть разрезано, неисправные и изношенные детали – заменены. После этого гидротрансформатор заново сваривают. Без вскрытия корпуса ремонт гидротрансформаторов АКПП (ремонт ГДТ) не производится.

Ремонт гидротрансформаторов проводится как автономное исправление неполадок или же как часть комплексного ремонта АКПП. Поскольку гидротрансформатор в процессе работы подвергается значительным термическим нагрузкам, его детали преждевременно изнашиваются.

Неисправности, которым подвержен гидротрансформатор:

1. разблокировка обгонной муфты;
2. износ сцепления блокировки;
3. поломка колесных лопастей;
4. заклинивание обгонной муфты;
5. изнашивание ступицы насосного колеса.

Своевременный ремонт гидротрансформаторов АКПП позволяет продлить срок службы агрегатов. Не откладывайте ремонт ГДТ, если имеются малейшие признаки неисправности (рывки при переключении передач, вибрации)

Ваше внимание к своей машине поможет избежать такой неприятной крайности как замена гидротрансформатора. Если не исправить незначительные неполадки вовремя, потребуется не только ремонт гидротрансформаторов, но и других деталей. Помните, что ремонт бублика обойдется вам дешевле, чем замена гидротрансформатора

Автосервис Lider Motors, осуществляя ремонт гидротрансформаторов АКПП,  совершает их дефектовку и замену вышедших из строя деталей. Для разборки агрегата необходим срез сварочного шва. Замена деталей возможна только после разгерметизации. В ремонт бублика также входит сварка корпуса, проверка герметичности и балансировка

Помните, что ремонт бублика обойдется вам дешевле, чем замена гидротрансформатора. Автосервис Lider Motors, осуществляя ремонт гидротрансформаторов АКПП,  совершает их дефектовку и замену вышедших из строя деталей. Для разборки агрегата необходим срез сварочного шва. Замена деталей возможна только после разгерметизации. В ремонт бублика также входит сварка корпуса, проверка герметичности и балансировка.

Зачастую  гидротрансформатор нуждается в том, чтобы его очистили от продуктов износа АКПП. В этом случае гидротрансформатор тоже должен быть вскрыт. Всегда, когда гидротрансформатор вскрывается, должна производиться  замена сальников и уплотнительных колец.

Ремонт гидротрансформаторов является важной частью ремонтных работ, связанных с  автоматической коробки передач. Следствием их тесной взаимосвязи является то, что поломка одного узла ведет к выходу из строя другого. Поэтому диагностика ГДТ с последующим при необходимости ремонтом – неотъемлемая часть диагностики АКПП

Поэтому диагностика ГДТ с последующим при необходимости ремонтом – неотъемлемая часть диагностики АКПП.

В автосервисе Lider Motors ремонт гидротрансформаторов осуществляется с применением качественного специализированного оборудования. Полноценный ремонт гидротрансформаторов можно провести в сжатые сроки.

Наши мастера гарантируют, что восстановление гидротрансформаторов (ремонт ГДТ) будет выполнено безупречно. Они хорошо знают, насколько специфическим узлом является гидротрансформатор, и потому, безошибочно определяя неполадки, быстро устраняют их.

К сожалению, бывают ситуации, когда ремонт ГДТ не имеет смысла. В таких случаях вам придется купить гидротрансформатор

Обращаем ваше внимание, что продажа ГДТ тоже входит в спектр наших услуг.  У нас вы можете купить гидротрансформатор на все типы обслуживаемых нашим автосервисом АКПП. Замена гидротрансформатора тоже должна осуществляться профессионалами. Итак, если вам нужен квалифицированный ремонт гидротрансформаторов или другие услуги, связанные с этим узлом, мы вас ждем

Итак, если вам нужен квалифицированный ремонт гидротрансформаторов или другие услуги, связанные с этим узлом, мы вас ждем.

Общепринятые обозначения режимов АКПП

«P» — parking. Режим стоянки. Все передачи выключены, выходной вал КПП и ведущие колёса заторможены блокирующим механизмом.

«R» — reverse, задний ход.

«N» — нейтраль. В этом режиме двигатель и ведущие колёса рассоединены. Автомобиль может двигаться накатом, его можно буксировать.

«D» или «Drive» основной режим для движения вперед. Смена передач осуществляется автоматически.

«S», «Sport», «PWR», «Power» или «Shift» — спортивный режим. Самый динамичный и самый неэкономичный. При разгонах двигатель в все время находится в режиме максимальной мощности. Переключение передач производится позднее, на больших оборотах, чем в обычном режиме.
